今日は普通に休めたので、RF-2900を再調整しました。内容は以下の通りで
・RF/IF基板の一部炭素皮膜抵抗 → 金属皮膜抵抗へ交換
・同基板の一部セラミックコンデンサ → ポリエステルフィルムコンデンサへ交換
抵抗器の交換は9本位実施しました。本当はもう少し交換したかったのですが、手持ちパーツがなく諦めました。コンデンサも手持ちが足らずに、諦めたのが３本程残っています。
次はFM受信バンドの調整です。本機は北米仕様なので88～108MHzがFMの受信範囲です。日本のFMバンドである76～90MHzへ合わせるために、FM局発コイルを調整しました。回路図の一部をご覧下さい。

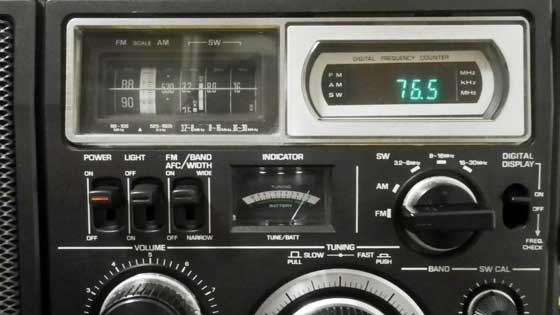

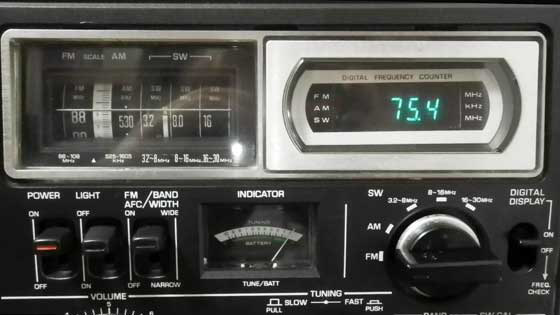

FMの局発コイルはL5で、Q2のコレクタと接続されている物です。L5のコアを目一杯回し込んだのですが、77.5MHz位までしか下がらなかったので、L5の中へ手持ちのコイルからコアを抜き取りコアを追加して最低受信周波数を下げました。その証拠画像がこちらです。
ちゃんと76MHzから受信できるようになりましたので、76.5MHzのインターFMを聴いています。Sメーターは振れていませんが、ちゃんと受信できています。

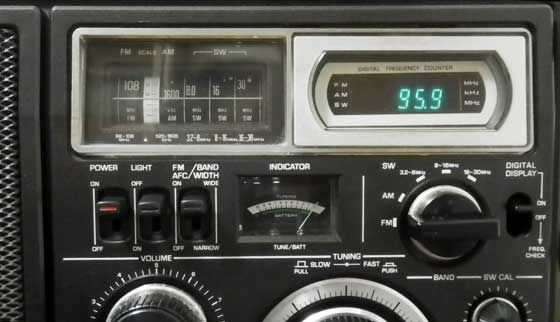

受信帯域の上限はご覧の通り95.9MHzまで行きました。
室内ではほとんどSメーターが振れませんでしたので、いつもの受信確認でやっているように表の通路で受信したところ、メーターはバッチリ振れました(^◇^) でも本来の受信範囲を大きく逸脱しているのは間違いないので、所定の受信感度が出ていない可能性はあります。おまけに周波数の低い側の感度を調整するL2のコアを壊してしまい、完全な調整が出来なくなってしまいました(^^ゞ それが残念です・・・。

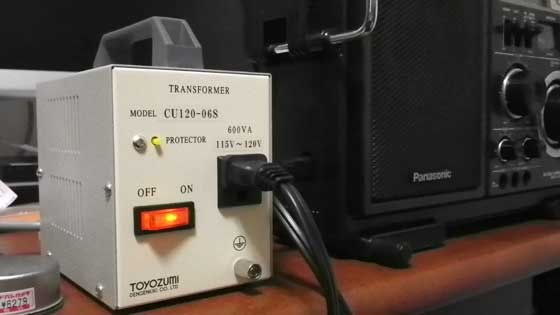

追記項目がありました。規定の電源電圧が出ていなかったので、豊澄電源機器のステップアップトランスを購入しました。内蔵の電源トランス交換も考えたのですが、市販のトランスには適合品が無さそうでした。
ちょっとだけ使った感じで言うと、本機RF-2900はなるべくAC電源で使った方が良さそうな感じでした。周波数カウンターを動作させると結構電流が流れるようで、自分で交換したレギュレーター出力トランジスターはそこそこ発熱しますので。
・RF/IF基板の一部炭素皮膜抵抗 → 金属皮膜抵抗へ交換
・同基板の一部セラミックコンデンサ → ポリエステルフィルムコンデンサへ交換
抵抗器の交換は9本位実施しました。本当はもう少し交換したかったのですが、手持ちパーツがなく諦めました。コンデンサも手持ちが足らずに、諦めたのが３本程残っています。
次はFM受信バンドの調整です。本機は北米仕様なので88～108MHzがFMの受信範囲です。日本のFMバンドである76～90MHzへ合わせるために、FM局発コイルを調整しました。回路図の一部をご覧下さい。
FMの局発コイルはL5で、Q2のコレクタと接続されている物です。L5のコアを目一杯回し込んだのですが、77.5MHz位までしか下がらなかったので、L5の中へ手持ちのコイルからコアを抜き取りコアを追加して最低受信周波数を下げました。その証拠画像がこちらです。
ちゃんと76MHzから受信できるようになりましたので、76.5MHzのインターFMを聴いています。Sメーターは振れていませんが、ちゃんと受信できています。
受信帯域の上限はご覧の通り95.9MHzまで行きました。
室内ではほとんどSメーターが振れませんでしたので、いつもの受信確認でやっているように表の通路で受信したところ、メーターはバッチリ振れました(^◇^) でも本来の受信範囲を大きく逸脱しているのは間違いないので、所定の受信感度が出ていない可能性はあります。おまけに周波数の低い側の感度を調整するL2のコアを壊してしまい、完全な調整が出来なくなってしまいました(^^ゞ それが残念です・・・。
追記項目がありました。規定の電源電圧が出ていなかったので、豊澄電源機器のステップアップトランスを購入しました。内蔵の電源トランス交換も考えたのですが、市販のトランスには適合品が無さそうでした。
ちょっとだけ使った感じで言うと、本機RF-2900はなるべくAC電源で使った方が良さそうな感じでした。周波数カウンターを動作させると結構電流が流れるようで、自分で交換したレギュレーター出力トランジスターはそこそこ発熱しますので。
