2011.11.25
カテゴリ： ラジオ・受信機
ラジオ補修用やオーディオ用のパーツをあちらこちらに発注して、パーツ集めを始めました。年末年始休みに色々と工作するつもりなら、それまでにパーツを集めておかないと話になりませんからねぇ。
今はキノサンという商社へフィルムコンデンサ、金属皮膜抵抗、455KHzセラミックフィルターを発注しています。まあフィルムコンデンサや金皮抵抗は入手しやすい商品ですが、セラミックフィルターだけを買うのも何だし、各種まとめて購入しました。お目当てのフィルターは下の表にあるCFU455G2です。
RF-2900の内部画像をもう一度見ると、画面右下のフィルターはLF-B6Aと読めます。外形、ピン配置はCFU455シリーズと同じです。実は手持ちにLF-B4とCFU455HTが在りますが、LF-B4もLF-B6Aも帯域幅を忘れてしまいました。
でもRF-2900で夜に中波放送帯を聴くと隣接局の混信が少しあるので、LF-B6は±6KHzの帯域幅だったかも。従って混信を減らすためのスカート特性をよくするためにはCFU455G2かLF-B4？を使えば良いだろうと推測されます。ではなぜCFU455HTを使わないのかというと、帯域が狭すぎるからです。
日本のAM中波放送は9KHzごとに周波数が割り当てられていますので、±4.5KHzフィルターを使うのは理にかなっていますが±3KHzのフィルターは中波放送帯では帯域が狭すぎます。一方で、5KHzごとに周波数が割り当てられている短波帯では、CFU455HTが威力を発揮するはずです。

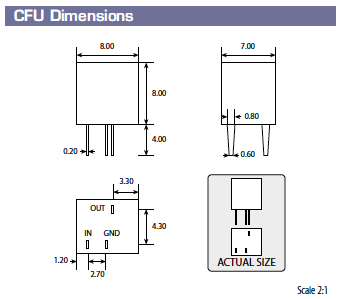

紹介したフィルターの外形寸法はこんな感じです。
LF-B6の下に見えるフィルターは、ナロー用のフィルターで脚が２本しかなく、現状で代替品はないのでこのまま変更無しで行きます。
RF-2900の回路を見ると高周波、低周波回路の両方で470KΩや680KΩの炭素皮膜抵抗が何本も使われていました。これを金皮抵抗へ取り替えると、RF-2200で成功したようにSN比が改善されます。
今はキノサンという商社へフィルムコンデンサ、金属皮膜抵抗、455KHzセラミックフィルターを発注しています。まあフィルムコンデンサや金皮抵抗は入手しやすい商品ですが、セラミックフィルターだけを買うのも何だし、各種まとめて購入しました。お目当てのフィルターは下の表にあるCFU455G2です。
RF-2900の内部画像をもう一度見ると、画面右下のフィルターはLF-B6Aと読めます。外形、ピン配置はCFU455シリーズと同じです。実は手持ちにLF-B4とCFU455HTが在りますが、LF-B4もLF-B6Aも帯域幅を忘れてしまいました。
でもRF-2900で夜に中波放送帯を聴くと隣接局の混信が少しあるので、LF-B6は±6KHzの帯域幅だったかも。従って混信を減らすためのスカート特性をよくするためにはCFU455G2かLF-B4？を使えば良いだろうと推測されます。ではなぜCFU455HTを使わないのかというと、帯域が狭すぎるからです。
日本のAM中波放送は9KHzごとに周波数が割り当てられていますので、±4.5KHzフィルターを使うのは理にかなっていますが±3KHzのフィルターは中波放送帯では帯域が狭すぎます。一方で、5KHzごとに周波数が割り当てられている短波帯では、CFU455HTが威力を発揮するはずです。
紹介したフィルターの外形寸法はこんな感じです。
LF-B6の下に見えるフィルターは、ナロー用のフィルターで脚が２本しかなく、現状で代替品はないのでこのまま変更無しで行きます。
RF-2900の回路を見ると高周波、低周波回路の両方で470KΩや680KΩの炭素皮膜抵抗が何本も使われていました。これを金皮抵抗へ取り替えると、RF-2200で成功したようにSN比が改善されます。
