昨日の続きをやりました。FMについてはRF-2200やICF-5600程ではないものの、通路に出て各局をフルスケールで受信できましたし、上側のバンドエッジ付近：89MHzをFMトランスミッターで調整し何とか最大感度点が得られました。
低い方のバンドエッジ付近感度調整が完璧かどうか今は判断できません。回路図を見るとFETの入力部分に簡単なバンドパスフィルター（モールドされていて外部からの調整不可）があります。昨日の時点では、バンドパスフィルターの並列共振回路部分へ2pFのコンデンサーを付けていて、その時は低い方のバンドエッジ側は感度良く受信できていました。
まあいつまでやっても切りがないし、度々ハンダごてを当てているとその内に基板のパターンが剥がれてくるので、この辺が潮時でしょう。
それでは手巻きした局発コイルを組み込んだ状態の画像を紹介します。
オリジナルよりも巻数を一回増やして、４ターンにしてあります。密巻きしているように見えますがそうではありません。コアとボビンはオリジナル品を流用しました。
続いてL2の替わりの空芯コイルです。最初はこのように６ターンで作り、土壇場で５ターンへ減らしました。今思うと６回巻で良かったかも知れませんね(^^ゞ これまたこのようにドライバーへ巻き付けて作りました。
いっしょに写っているのはコイルに使った線材で、直径1mmのポリウレタン被覆線です。こう言う材料も持っていると重宝するなぁと実感した次第・・・。
最後は両方のコイルとポリバリコンが見えるアングルで撮影しました。ポリバリコンの直ぐ横にC2が見えます。最初は10pFでしたが、これは15pFへ付け替えてあります。昨晩は”コイル５ターンだとインダクタンスが足りないか？”と思って６回巻を作ったのに、寝不足で肝心な事を忘れたかな(^_^;)
欧米仕様のＦＭ受信回路を国内仕様へ変えるのは、大変だと言う事がよく判りました。
一番左が取り外したLF-B6、1つ置いた隣が交換したCFU-455G2です。部品の高さが少し違いましたね。
低い方のバンドエッジ付近感度調整が完璧かどうか今は判断できません。回路図を見るとFETの入力部分に簡単なバンドパスフィルター（モールドされていて外部からの調整不可）があります。昨日の時点では、バンドパスフィルターの並列共振回路部分へ2pFのコンデンサーを付けていて、その時は低い方のバンドエッジ側は感度良く受信できていました。
まあいつまでやっても切りがないし、度々ハンダごてを当てているとその内に基板のパターンが剥がれてくるので、この辺が潮時でしょう。
それでは手巻きした局発コイルを組み込んだ状態の画像を紹介します。
オリジナルよりも巻数を一回増やして、４ターンにしてあります。密巻きしているように見えますがそうではありません。コアとボビンはオリジナル品を流用しました。
続いてL2の替わりの空芯コイルです。最初はこのように６ターンで作り、土壇場で５ターンへ減らしました。今思うと６回巻で良かったかも知れませんね(^^ゞ これまたこのようにドライバーへ巻き付けて作りました。
いっしょに写っているのはコイルに使った線材で、直径1mmのポリウレタン被覆線です。こう言う材料も持っていると重宝するなぁと実感した次第・・・。

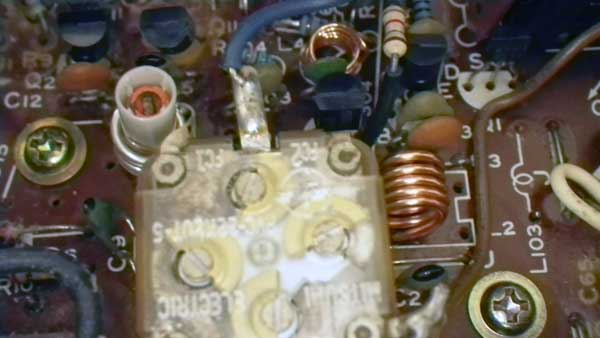

最後は両方のコイルとポリバリコンが見えるアングルで撮影しました。ポリバリコンの直ぐ横にC2が見えます。最初は10pFでしたが、これは15pFへ付け替えてあります。昨晩は”コイル５ターンだとインダクタンスが足りないか？”と思って６回巻を作ったのに、寝不足で肝心な事を忘れたかな(^_^;)
欧米仕様のＦＭ受信回路を国内仕様へ変えるのは、大変だと言う事がよく判りました。
一番左が取り外したLF-B6、1つ置いた隣が交換したCFU-455G2です。部品の高さが少し違いましたね。
