2013.01.27
久しぶりにPanasonic RF-B45の部品交換と、国内バンドFM受信調整を試しましたがFMの調整は出来ませんでした。
液晶の周波数表示は76MHzから出てくるのですが、86.6MHz以上にしないとVCOが発振せず(VCOの電圧が出ない)受信不可能です。要するに制御自体は北米仕様のままになっているわけです。
国内向けの回路図もあって、それに合わせているつもりですがうまく行きませんね〜。CPUのリセットが出来ていない？

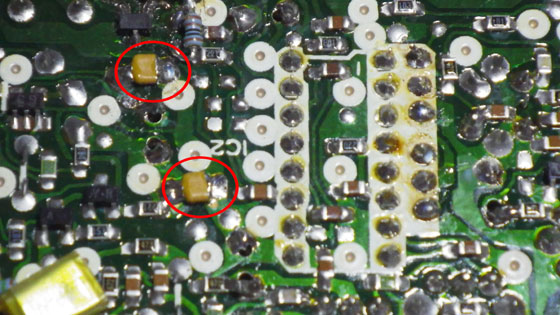

まあ出来ない物は仕方が無いので、一部のパーツ交換を済ませました。前回開けたときにパーツが無く手を付けていなかった部分を交換しました。交換後の画像です。

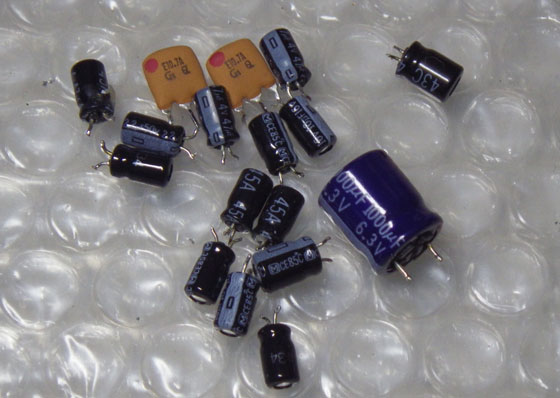

使ったのは東信のオーディオ用ケミコン、ニチコンF95とディップタンタルコンデンサで、取り外したパーツは以下の通りです。
本機はTBS(954KHz)も良好に受信出来て優秀な機材です。これでFMの調整も出来れば文句なしなんだけどなぁ。
液晶の周波数表示は76MHzから出てくるのですが、86.6MHz以上にしないとVCOが発振せず(VCOの電圧が出ない)受信不可能です。要するに制御自体は北米仕様のままになっているわけです。
国内向けの回路図もあって、それに合わせているつもりですがうまく行きませんね〜。CPUのリセットが出来ていない？
まあ出来ない物は仕方が無いので、一部のパーツ交換を済ませました。前回開けたときにパーツが無く手を付けていなかった部分を交換しました。交換後の画像です。
使ったのは東信のオーディオ用ケミコン、ニチコンF95とディップタンタルコンデンサで、取り外したパーツは以下の通りです。
本機はTBS(954KHz)も良好に受信出来て優秀な機材です。これでFMの調整も出来れば文句なしなんだけどなぁ。
