2013.10.02
XML

体調も天候も悪し・・・ビニ傘が壊れました

カテゴリ： RF-2900
本日も体調が今ひとつで通院して薬を貰ってきましたが、帰りに強風でビニ傘が壊れました(^^ゞ
今まで幾つ買って幾つ壊れたことか。EVAのフィルムが破れる前に骨が曲がるように作ってあるんでしょうか？

このようなタイトルを付けましたが、本題はRF-2900-3台目の整備開始で、病院から帰って手を付けたのが以下の項目です。
1.電源ユニットのパーツ交換
2.ダイヤルユニットの清掃、注油
3.AFユニットの部品交換、3連スイッチの分解掃除

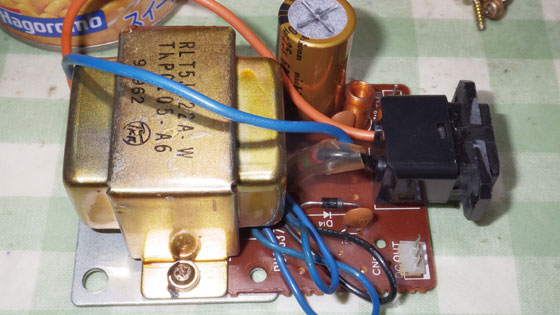

1.電源ユニットのパーツ交換

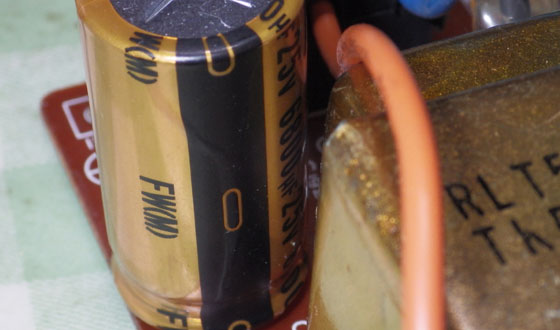

・ここは整流用というか平滑用と言った方が正しいかな、コンデンサの交換と、整流用ダイオード2本の交換です。
まず交換前。



2.ダイヤルユニットの清掃注油は画像がありません。
・古いグリスを拭き取って交換、回転部へ少量のグリス添加などを試しましたが、ダイヤルを回すと少し音が出ます。
・ダイヤルドラムはウェットティシューで拭き取りました。

3.AFユニットの部品交換、3連スイッチの分解掃除

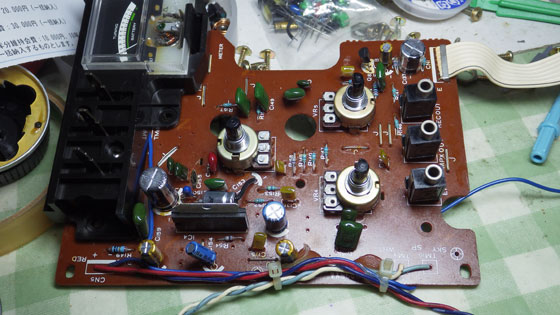

・ボリューム清掃、パーツ交換後の画像しかありません。オリジナルの状態は撮り忘れました(^_^;)

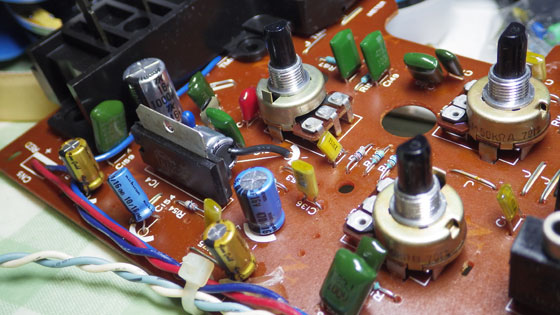

下はAFアンプIC周辺ですが、トーンコントロールとか色んな回路が混在しています。

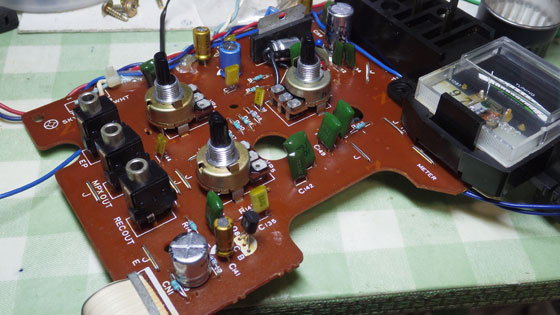

角度を変えて撮影しました。
兎に角、セラミックコンデンサは47pFを一つ残しただけで。全数をフィルムコンデンサへ交換しました。

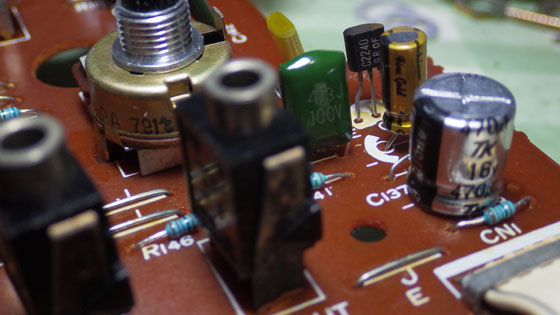

AFプリアンプには定番：2SC2240-GRを使いました。

いつも通りこんな調子で整備を続ける予定です。予め基板上の蜜蝋をできる限り排除したので変な臭いを嗅がずに済みました。
