落札したPanasonic RF-549

カテゴリ：ラジオ・受信機

セカイモン経由で落札したRF-549が届いたので、ざっとご紹介します。まずは梱包状態から。

いつも通りのきっちりした梱包ですね。

この下に紙やエアーキャップでくるまれた本体が収まっていました。

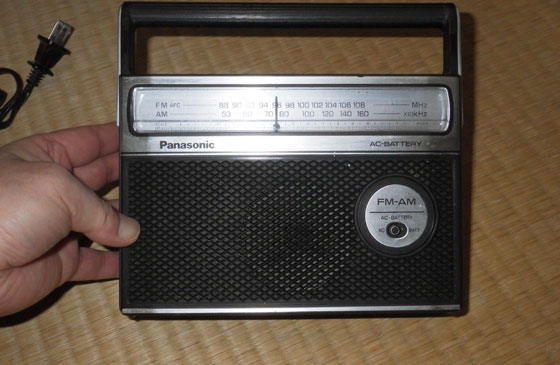

フロントパネルのお目見えです。ストロボを使いましたが、特にスピーカーの変色などは無さそうですね。

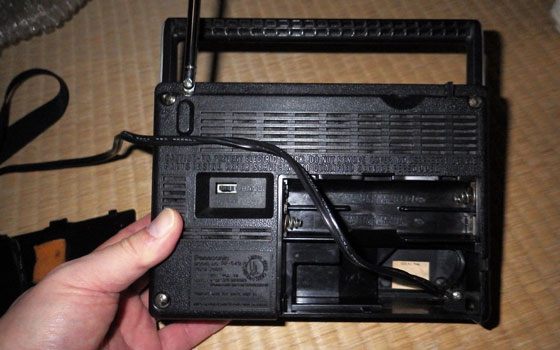

そしてリヤパネル側。

台湾製でした。製造年代の手がかりがないですね〜、残念です。私の左手の奥に見えるのが電池蓋で、電極はちょっとくすんだ感じになっていますが液漏れの跡はありません。ロッドアンテナも軽いスレがある程度で非常に良い状態でした。
ただ1箇所だけ破損があり、親指の下にあるネジを止めるボスが折れていました。これは当然本体の中に残っていましたので、セメダインSUPER X2でチャッチャと直してしまいました。

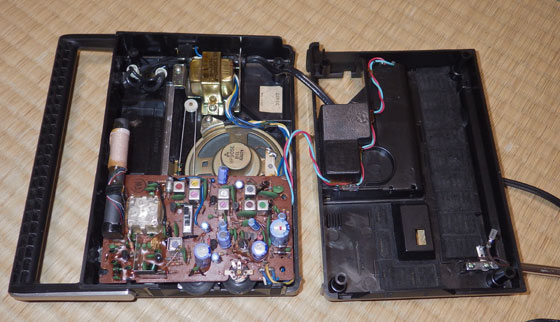

それでは内部です。外もほとんど汚れはなかったのですが、内部は輪を掛けて綺麗でした。スリット状の開口部にはネットが掛かっているので、そのために埃が内部へ入りにくかったものと思います。外して洗った方が良いと思ったのは、チューニングとボリュームのつまみだけでした。

巾は固定された把手を含めて200mm、高さは把手を含めて180mm、奥行きは63mmほどで、2900や2600よりは随分とコンパクトです。


これ1枚に電源からAFアンプまで全部の回路が載っています。トランジスタは8本、2SC1674,2SC1675×4,2SC945,2SA642,2SD227で全部NECでした。見た感じ2SC945と2SA642がAFアンプのようですが、本来ならば2SC945とのコンプリメンタリーは2SA733です。
で調べたところ、2SA642/2SD227がコンプリでしたので、この2本がAFアンプですね。これで回路構成が判っちゃいました(^-^)

手許に来たときは相当に調整がずれていて、SSGで確認したら455KHzと10.7MHzのIFTが両方とも相当なズレ方で、まともに受信出来る状態ではありませんでした。これが$0.99の理由でしょう。IFTの調整後はAM快適に受信出来るようになりました。細かな調整をやればもっと普通に聞こえるようになります。FM帯の周波数調整はこれからです。

以上、RF-549ご紹介の第1弾でした。落札価格を修正しました。$0.99です。
