RF-549調整完了しました(^^)

カテゴリ： ラジオ・受信機
大型のラジオと較べると回路の規模も小さいので、部品交換や調整も早く済みますね。部品交換の内訳はほぼいつも通りの内容です。
1.抵抗器： 全数を 1本を除き金属皮膜抵抗へ交換
2.電解コンデンサ：全数を新品交換、半数以上にオーディオ用グレード使用
3.セラミックコンデンサ：音声信号が通る部分はフィルムコンデンサへ交換
4.半導体も適宜交換

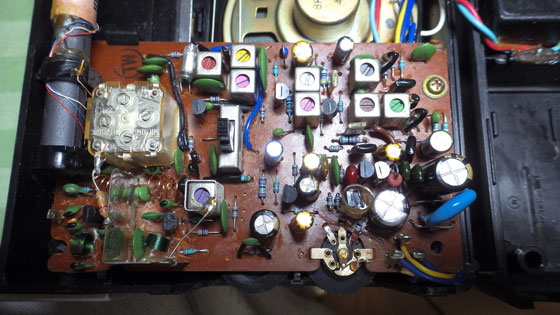

まずはパーツ交換前の基板の様子。

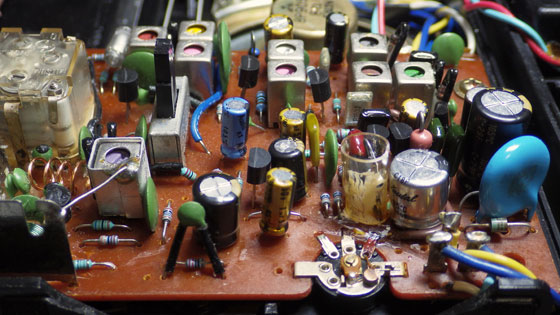

そして交換後。
トランジスタは交換しても形が同じなのでこの画像では判りにくいですが、コンデンサや抵抗を交換しています。ボリュームは少しガリが出ていましたが、ケイグ赤とティシューペーパーで完全復旧しました。

あと画像を撮っていませんが、スピーカーも外してコーン紙とフロントグリルの汚れを取りました。

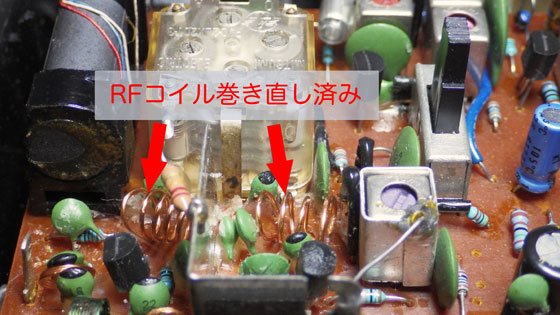

個別にFMフロントエンド部分を紹介します。FMの高周波増幅には2SC1674が使われていて、交換はしていません。
コイルまき直しと書いてありますが、右側が局発コイル、左がローエンド側周波数の同調コイル（オリジナルは緑色のエナメルが塗ってあります）です。両方とも巻き数を一回ずつ増やしました。後はSSGを使って76~90MHzをカバーする様調整しました。あ、画面　 右 　左下のバンドパスフィルターは、基板の裏側へチップセラミックを取り付けて通過帯域を調整したつもりです。

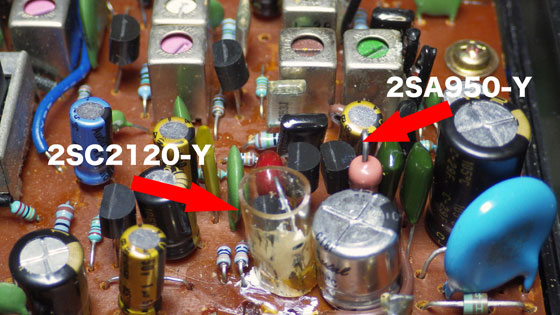

次はAFアンプ回路で、ご覧の通りトランスレスです。2SA642/2SD227の組み合わせを、2SA950-Y/2SC2120-Yの組み合わせの出力段へ変更しました。プリドライブとドライブ段はいずれも2SC945でしたが、それぞれ2SC1815L-GRと2SC1815-GRへ交換しています。

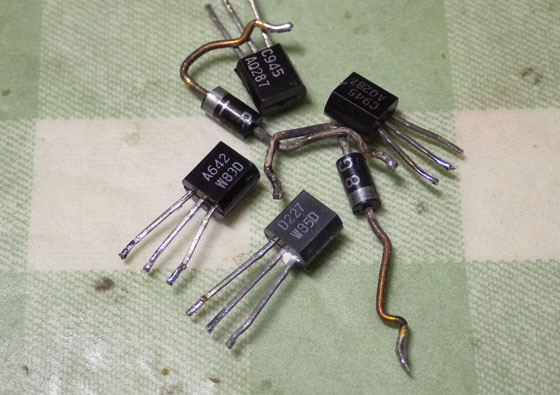

AM/FM回路ともSSGを使ってトラッキング調整を終え、各バンド良好な感度で受信できるようになりました。それでは最後に、取り外した半導体の画像です。AC整流用ダイオード2本も取り替えましたよ。
