2026.04.12
先日に続いて2つ目のスライドボリュームを取り付けたほか、いくつか部品再交換を進めています。

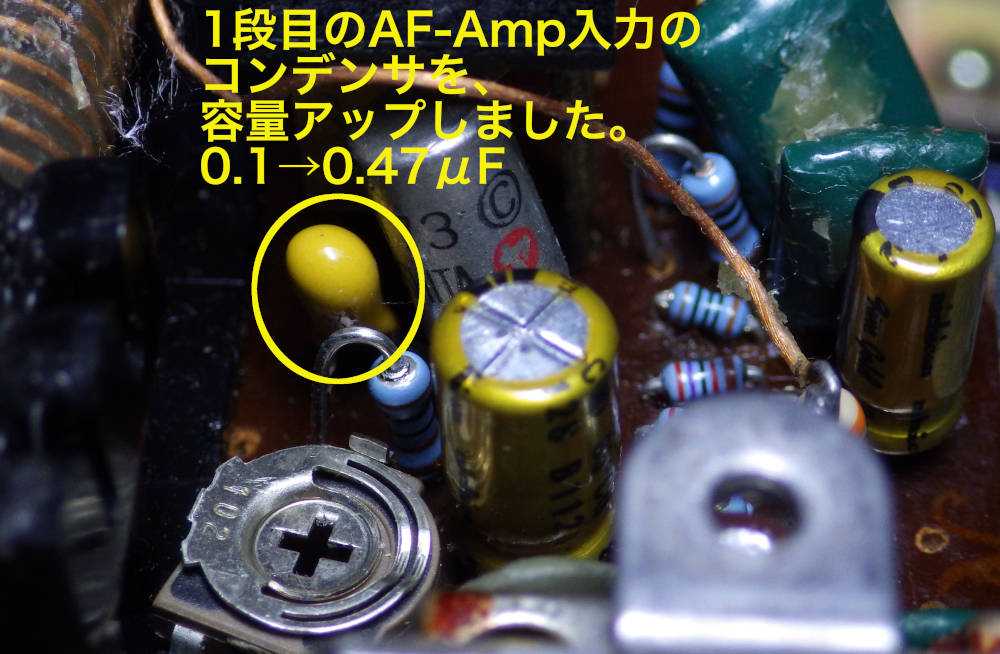

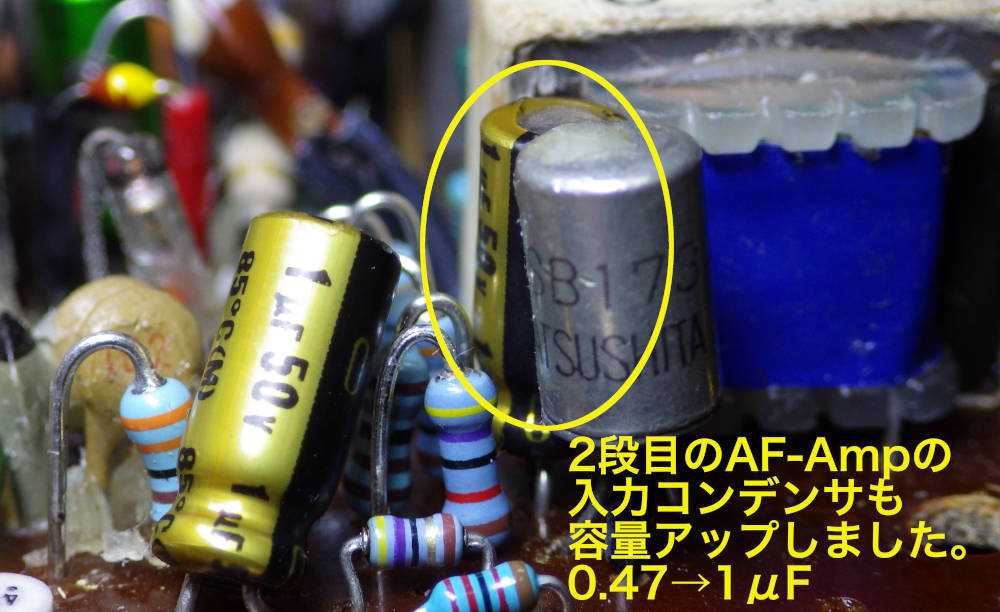

1.まずボリュームを、届いたM2ねじで止め直す傍ら配線の見直しや、AF部分のコンデンサを容量アップしながら交換。FM復調コイルも再調整して、 音割れはほぼ解消し音質もスムーズに変わるようになりました。

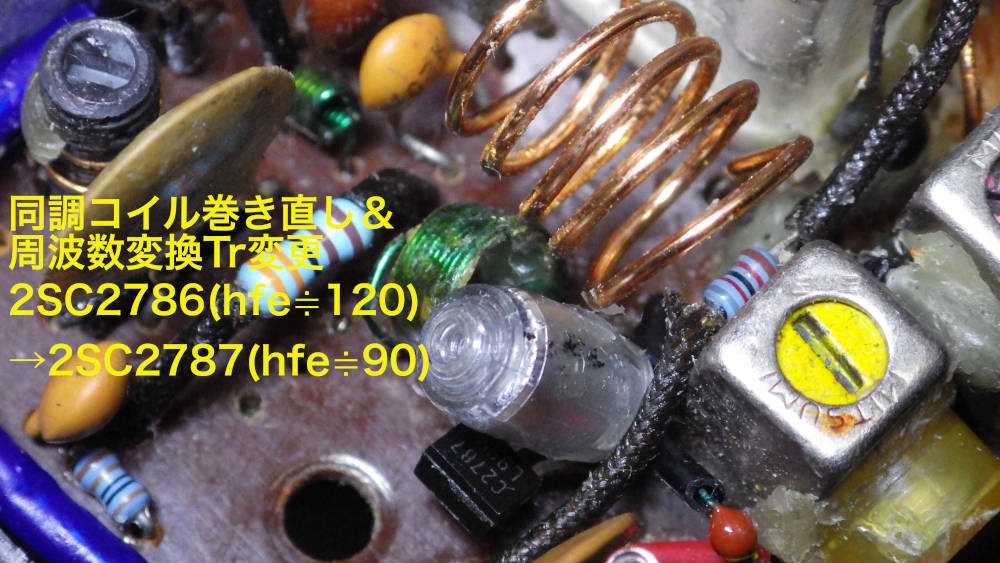

2.ここで周波数変換Trを、異常発振防止のために2SC920へ交換したんですけど、全くゲインが出なくて最終的には2SC2787(hfe≑90位)へ交換しました。ついでにFM同調コイルも撒き直し：ほぼ泥沼ですね🥲
ちょっと前から周波数変換に使っていた2SC2786は、周波数特性が良すぎるし増幅率が高すぎたんでしょう😅

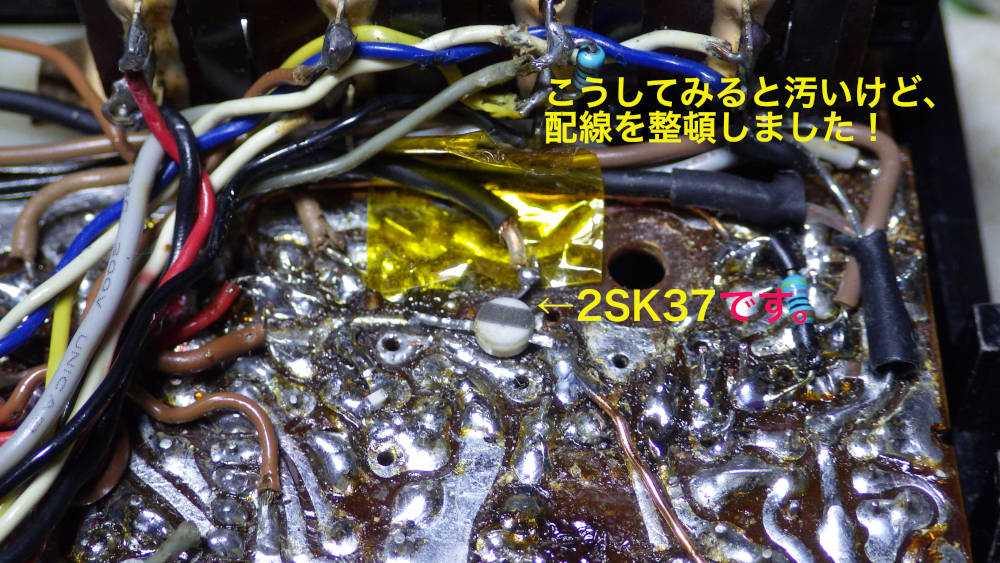

3.もともと基板裏側の取り回しがめちゃくちゃなんですけどね〜、変な帰還がなくなれば良いなぁと言う事で、配線を整頓しました。
1.まずボリュームを、届いたM2ねじで止め直す傍ら配線の見直しや、AF部分のコンデンサを容量アップしながら交換。FM復調コイルも再調整して、 音割れはほぼ解消し音質もスムーズに変わるようになりました。
2.ここで周波数変換Trを、異常発振防止のために2SC920へ交換したんですけど、全くゲインが出なくて最終的には2SC2787(hfe≑90位)へ交換しました。ついでにFM同調コイルも撒き直し：ほぼ泥沼ですね🥲
ちょっと前から周波数変換に使っていた2SC2786は、周波数特性が良すぎるし増幅率が高すぎたんでしょう😅
3.もともと基板裏側の取り回しがめちゃくちゃなんですけどね〜、変な帰還がなくなれば良いなぁと言う事で、配線を整頓しました。
