Jun 26, 2016

arduino用のケースとRTCを買いました

カテゴリ： PC

昨日の夜勤中にarduino用のケースとRTCを注文したものが
割合早い時間に到着したので、ちょっとばかりいじっていました。

ケースはこんな梱包

アクリルには乳白の保護フィルムが貼られていますが剥がせば…

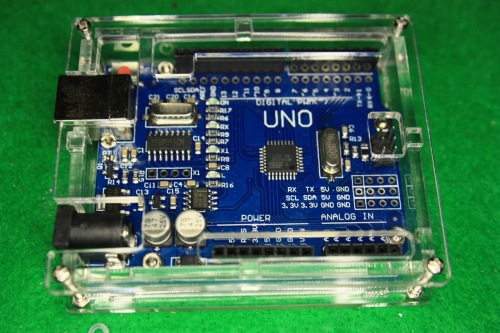

こんな透明なアクリルの集合体

ちょっとだけNGがありました。

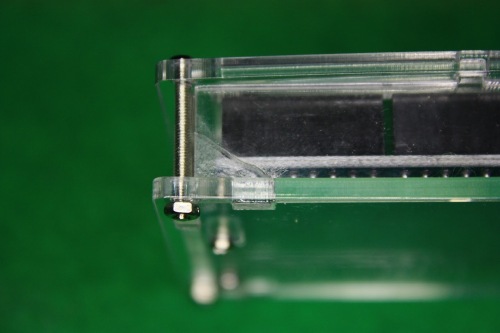

部品の一部にヒビが入っていました
普段の私なら返品か交換なのですが、大して気にならない…
と言うことで、瞬間接着剤で接着しちゃいました。

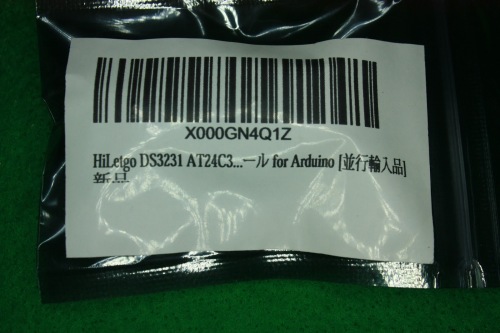

RTCのパッケージ（DS3231 AT24C32 時計モジュールリアル時間時計モジュール IICモジュール）

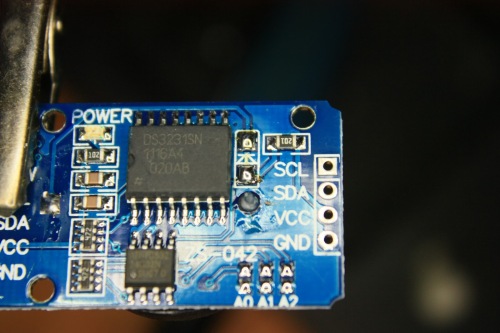

基盤のアップ

画面左側から6ピンのピンヘッダーが出ていて、そこから
接続すれば良いのですが、メスのピンヘッダーを持っていないので
画面右のランドにケーブルを繋げちゃいました。

ライブラリーとか色々見つかりました。
まず探したのはRTCモジュールに今の時刻を書き込むスケッチ
ココにあった sku.222910.rar (←ファイルに直リンです)で書き込めました
m5.img.dxcdn.com/CDDriver/CD/sku.222910.rar

接続の参考…と言うかそのものずばりはこちら
スケッチもこちらにあるものをちょっといじって使いました。
http://blog.codebender.cc/2014/01/16/alarmclock/

何しろ…
「LCD Keypad shield」と「DS1307 Real Time Clock module」と言うことで
今日到着したRTCもピッタリだったので…
実際には今日のは載っているチップがDS3231なので、同じものじゃないんですが
型番的に兄弟だろうし、接続端子が同じなのであさってな信号は出さないだろう

ただダウンロードしただけでは面白く無いので
表示をちょっとだけ変更

標準だとカレンダーの並びが
曜日(英語)・日・月(英語)・年
日本的には逆だよね～と言うことで

に変更しました。
そんなこと…と笑わないで下さい
何しろブログラム言語はBASIC程度しかわからない
…それだってもう何十年もいじっていませんので、
c言語…に近いと言われても、何しろ「作法」を知らないんです。
関数や代入など基本的なこともです。
そんなこんなでいじったものが…

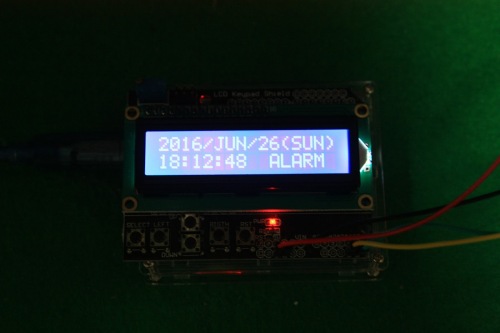

こんな感じです

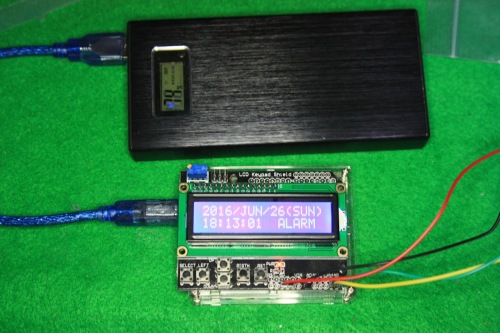

USBを抜いて電源が切れても、電源を入れればちゃんと
時刻を表示してくれます。

ただ、このスケッチではRTCの時刻変更が出来ないんですよ(^^;
なので、時刻修正には先のsku.222910.rarに入っていたサンプルを
使わないとならない…。
そうだ！sku.222910.rarに入っていたサンプルの出力先を
ライブラリーを読みこませて、出力先をシリアルからLCDに切り替えると
温度も表示してくれたような気が…その代わり、LCDシールドの
タクトスイッチは無反応ですが…。

確か時刻修正も出来るスケッチも見た気がするんだけど
見つからないです(笑)
まあ、そこそこ正確なので、取り敢えず良いか～ということで。

いらした方で、ココにこんなのがあるよ～みたいな情報がありましたら
ぜひ是非、コメントくださいませ

書き終わって「時計」を持ってみた…重たい
う～ん、リアクタイムクロックが入ってて、当然時刻修正も出来るものが
100円で買えるんだな～～(^^ゞ
