ツインバス3Wayシステム再構築～パワーアンプ基板改造編

カテゴリ：カテゴリ未分類

終段のパワートランジスタは基板から追い出して、ヒートシンクに取り付けるので外しました。
モトローラ製が使われていますが、金田氏指定順位第一位のNEC製2SD218/2SA649に変更します。
モトローラのパワートランジスタは指定順位第三位相当品です。

2SD218/2SA649は簡単に入手出来るトランジスタではありませんが、ひょんな事からうじゃうじゃ手に入ってしまいました。
2020年か2021年だったと思います。
このトランジスタを手に入れた事が今回の再構築構想の伏線となります。
その経緯は別の機会に。

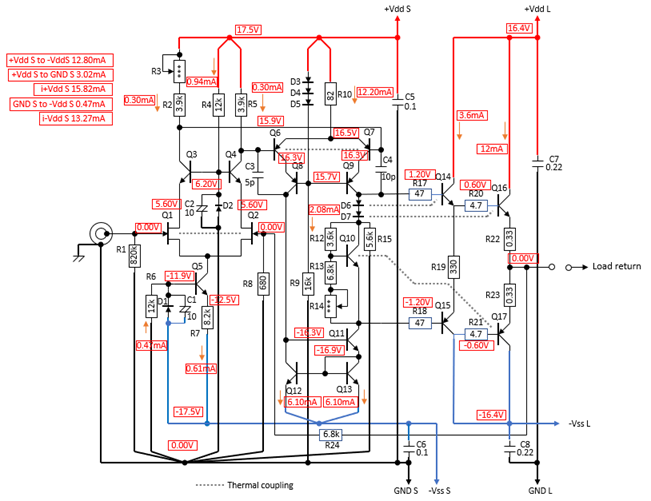

オリジナルユニットは「音のため」と称して終段のエミッタ抵抗が省略されています。
しかし、これは安定動作のために省略不可な部品です。

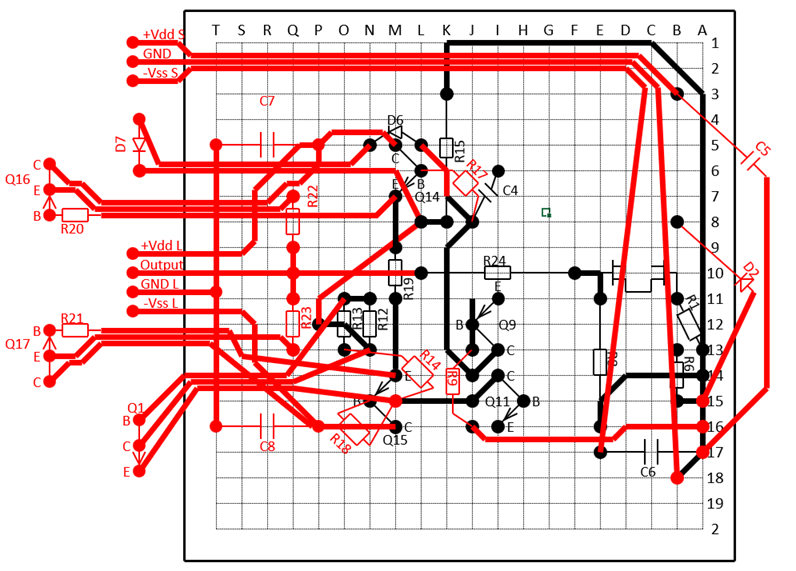

パワートランジスタの跡地には0.33Ωのセメント抵抗を置きました。

また、終段のダーリントンエミッタフォロワのベースダンプ抵抗も同じ理由で省略されているので裏付けで追加しました。

更に、電源のバイパスコンデンサのアースリターンが信号入力のアースを経由しています。
これはHi-Fiアンプではあり得ない接続、若手社員がこんな基板を描いたら超教育的指導を行うところです。

当時（今も？）、安定動作のために入っている部品を「音質を劣化させる」と称して省くのが流行っていました。
安定・安全に動作する事は音質に優先します。
製作記事を読んだ読者が盲目的に信じて作成したアンプが火災の原因になったら、執筆者は責任をとれるのでしょうか？
パワーアンプの電源トランスの2次側からは家を焼き尽くすエネルギーが取り出せるのです。

20代の私は肝心な事を理解していませんでした。
現在の目で見ると、とんでもない基板です。
