オートリターン　ミラー　と自動絞りの動作



底部カバーを外すと出てくる部分です。



シャツターが押されると最初に此処が動作を開始します、aの出っ張りが矢印方向に押されます、bが矢印方向に移動します。

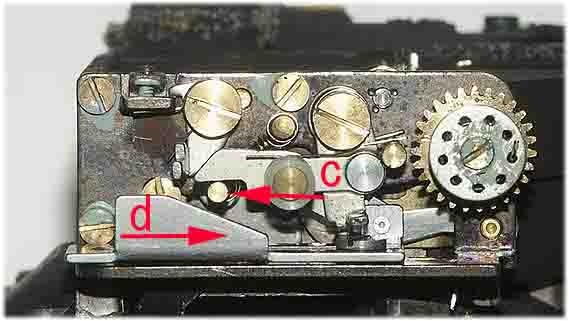

cのピンが押されます。

dの板が矢印方向にスプリングの解放された力で移動を開始します、この板は自動絞りのレバーと繋がっています、同時にミラーが閉じる方向に動きます。

この状態がミラー閉、自動絞り完了です。

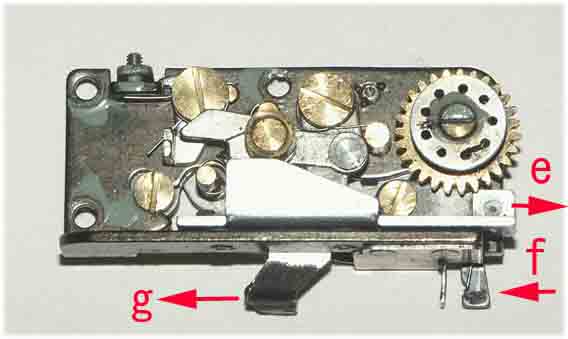

eがシャツター動作開始位置です、シャツター動作開始。

fがシャツターの動作が完了すると押されます。

gは元の位置に戻ります、ミラー開、自動絞り開放位置。

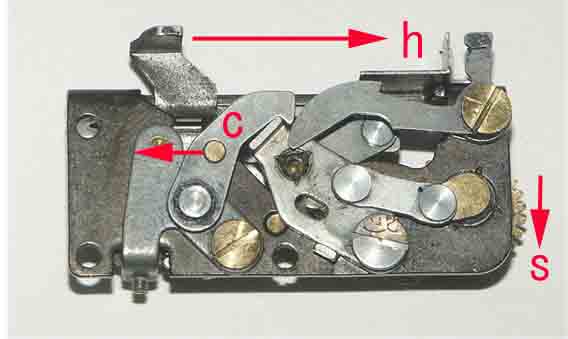

裏側の写真です、cは上から見たピンcと同じ物です。

シヤッターが押されると先端の鈎型が外れます、h方向に自動絞りレバーが移動します。

sはスプリングのテンション方向です。

中央下に見える楕円の穴此処にミラーの先端から出ているピンが入ります。

シャツター動作完了で押されます、ミラーと絞りのロックが解除されます。
