ミラーの動作ピン、写真左開 右閉、このピンが楕円の穴に入ります。

シャツターコントロール機構

aのギャーは巻き上げダイアルのギャーと噛み合います、噛み合う位置が決まっています、それ以外に結合しますと色々な面白い現象が起きます、例えば巻き上げレバーを２回操作しても巻き上がらずに２．２回で巻き上がったりします、b低速テンプ。

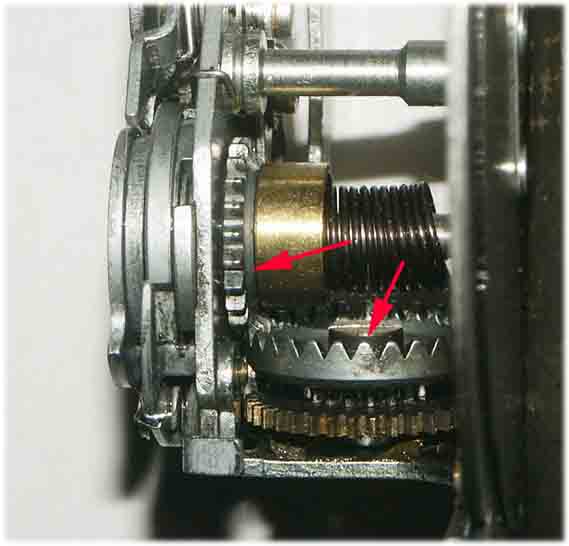

ブリキ製のギャー、何も言いませんご判断下さい、赤矢印２個がシャツター幕回転用のスプリングを巻き上げます。

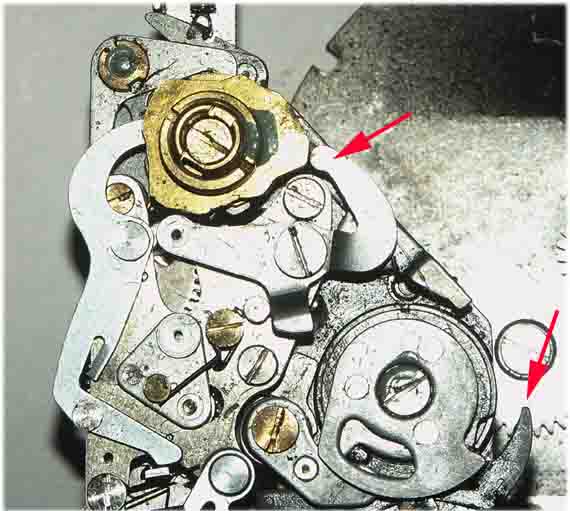

上赤矢印低速制御カムレバー、速度が変化しないは是に関係した故障です。

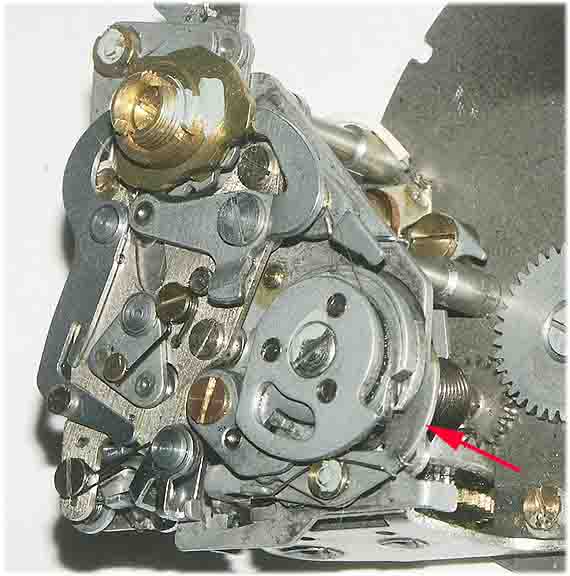

下赤矢印シャツター動作完了、底部のレバーを押します、現在は押した状態です、巻き上げると収納されます。

収納状態です。
