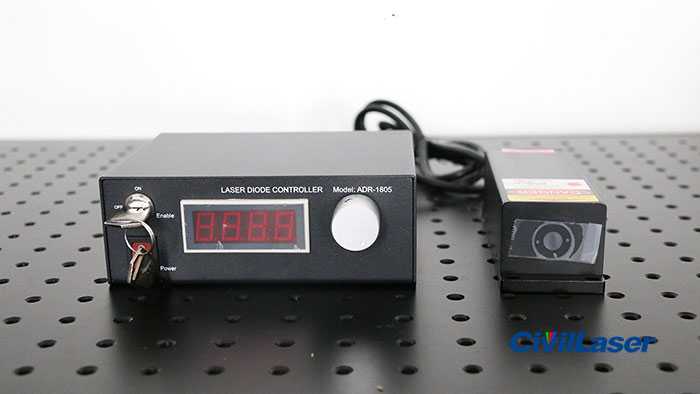

690nm 赤色レーザーシステム出力パワーを調整可能

これは690nm800mWの赤色半導体レーザーです。 690nmレーザーは赤色レーザー光源であり、赤色レーザーの中で690nmは長波長レーザーに属します。レーザー出力は0から800mWまで調整可能です。レーザーをオンにし、ボタンを回してレーザー出力を最大に調整します。今すぐ確認しましょう。690nm 1~800mW 高出力半導体レーザー調整可能な出力パワー【特征】1.高パワー率稳定性（<3％）2.体积小、簡単に取り付け【仕様】商品名|Product Name: 690nm 半導体レーザー納期|Lead Time: 1~3 weeks!波長|Wavelength: 690±5 nm出力パワー|Output Power: 1~800mWスペクトル線幅|Spectral Linewidth：<2nmビームサイズ|Beam Size: Near 5*5 mmビーム発散角|Beam Divergence Angle: <6 mrad動作温度|Operating Temperature: 0°C-40°C保管温度|Storage Temperature: -40°C-85°C温度安定化|Temperature Stabilizing: TEC予熱時間|Warm Up Time: <5 minutes使用寿命|MTTF(mean time to failure): 10,000 hrsレーザー寸法|Laser Dimension: Near 140(L)x49(W)x42(H)mm 電源|Power Supply: Adjustable Power Supply変調|Modulation: 0~10KHz TTL保証期間|Warranty：1年間レーザーのテストデータレポート。

2021.08.25

コメント(0)

高出力パルスファイバーレーザー用音響光学変調器

概要：本発明は、入力ピグテール、コリメートレンズ、音響光学デバイス、集束レンズ、および出力ピグテールを含む、高出力パルスファイバレーザー用の音響光学変調器に関する。入力ピグテールは水平面に対して3.7°に配置され、出力テールはファイバーと水平面が0°または3.7°に配置され、入力ピグテールとコリメートレンズが一緒に取り付けられて入力ファイバーコリメータを形成し、出力ピグテールと集束レンズを一緒に取り付けて出力ファイバーコリメータを形成し、次に入力、出力ファイバーコリメータと音響光学デバイスを全体として組み立てます。音響光学デバイスと出力ファイバコリメータの間に狭帯域フィルタを配置でき、入力ファイバコリメータと出力ファイバコリメータを1つのファイバコリメータに組み合わせて、狭帯域高反射器を追加できます。本発明は、レーザーシステムの機械的安定性を効果的に改善し、ドープされたファイバーの非線形効果を効果的に抑制し、異なるコンポーネントをコーティングすることによって高出力、狭スペクトルパルスレーザー出力を実現する。背景技術Qスイッチダブルクラッドファイバーレーザーは、リモートセンシング、測距、医療、軍事、産業処理、非線形などの多くの分野で、低価格、コンパクトな構造、高効率、狭い線幅、調整可能な波長などの多くの利点があります。光学アプリケーションなど。広く使用されています。現在、ダブルクラッドファイバを介して高出力パルスを取得するために一般的に使用されている方法は、メインオシレータが「シード」パルスを提供し、それをダブルクラッドファイバ増幅（M0PA）に注入して取得することです。シード発振器（M0）は、モードロックレーザーまたは従来のQスイッチ固体レーザーを使用することがよくあります[先行技術：CLE02002、CThX3、591を参照]。より簡単な方法は、Qスイッチデバイスをダブルクラッドファイバーレーザーキャビティに直接挿入して、高ピークパワーと高エネルギーレーザーを取得することです。パルス[先行技術：CLE02003,626を参照]。上記の2つの方法で高出力のパルスレーザー出力を得ることができますが、レーザーのフルファイバーレーザーを実現することは容易ではありません。ファイバーレーザーの完全なファイバー化を実現するための１つの方法は、変調半導体レーザーをＭ０ＰＡ構造、すなわち多段ファイバー増幅構造のＭ０として使用することである［先行技術：Ｏｐｔ。 Lett。、30（24）、2005、P3299]。この方法の欠点は、シードソースの出力電力が小さく、必要な電力を達成するために多段増幅が必要であり、増幅の各段階の前に光アイソレータが必要であるため、ファイバに非線形効果が発生しやすいことです。、出力電力を制限します。さらに増加し、コストが高くなります。別の方法は、ピグテール付きQスイッチデバイスをダブルクラッドファイバーレーザーキャビティに挿入することです。この方法はまた、レーザーの完全な繊維化を実現し、レーザーをよりコンパクトにしますが、高出力での持ち運びが容易です。キャビティ内の自励発振の新しい問題も、レーザー出力のさらなる増加を制限します。本発明の目的は、従来技術における上記の問題を克服し、高出力パルスファイバレーザー用の音響光学変調器を提供することである。本発明の音響光学変調器は、ピグテール入力および出力を有し、これは、全光ファイバを容易に実現することができる。ピグテールの端面の対応する処理は、ドープされたファイバの自励発振を抑制し、高出力のパルスレーザー出力を実現し、さまざまなコンポーネントをコーティングすることで狭スペクトルレーザー出力を実現します。本発明の高出力パルスファイバレーザー用の音響光学変調器の構造を図１、図２および図３に示す。入力ピグテール１０１、コリメートレンズ１０２、音響光学デバイス１０３、集束レンズ１０４および出力ピグテール１０５を含む、高出力パルス光用の音響光学変調器。入力ピグテール１０１は、水平面に対して３．７°に配置され、出力ピグテール１０５は水平面に対して０°に配置され、入力ピグテール１０１とコリメートレンズ１０２は一緒に取り付けられて入力ファイバコリメータを形成し、出力ピグテール１０５と集束レンズ１０４は一緒に取り付けられて出力ファイバコリメータを形成する。次に、入力ファイバコリメータ、出力ファイバコリメータ、および音響光学デバイス１０３が全体として組み立てられる１００。入力ピグテール１０１および出力ピグテール１０５は、ファイバエンドキャップと融合され、それぞれが斜めの８°に接地される。図１に示すように、広帯域反射防止フィルムは、入力ピグテール１０１の斜め８°平面にメッキされ、狭帯域透過フィルムは、出力ピグテール１０５の斜め８°平面にメッキされる。本発明の別の構造の音響光学変調器を図２に示す。入力ピグテール１０１は、水平面に対して３．７°に配置されている。入力ピグテール１０１とコリメートレンズ１０２は一緒に取り付けられて、入力ファイバコリメータを形成する。ファイバ１０１の端部は、ファイバエンドキャップと融合され、それぞれが斜めの８°平面に研磨され、広帯域反射防止コーティングが斜めの８°平面にめっきされる。音響光学デバイス１０３、出力ピグテール１０５、および集束レンズ１０４によって形成される出力ファイバは、コリメートされる。狭帯域フィルタ１０６がデバイス間に配置され、出力ピグテール１０５は、水平面から３．７°に配置される。広帯域反射防止コーティングは、出力ピグテール１０５の斜めの８°平面上にめっきされる。音響光学デバイス１０３および狭帯域フィルタ１０６は、一緒に設置される。、および狭帯域フィルタ１０６および音響光学デバイス１０３の一次回折方向は、対応する角度に配置され、狭帯域フィルタ１０６は、設定された波長に対して最大の透過率を有し、他を反射することができない。光の波長が音響光学デバイスに戻るデバイス１０３は、入力ファイバコリメータに入り、次に、入力ファイバコリメータ、出力ファイバコリメータ、および音響光学デバイス１０３および狭帯域フィルタ１０６が全体として組み立てられる１００。本発明の音響光学変調器の別の構造を図３に示す。入力ピグテールと出力ピグテールを組み合わせてピグテール３０２にし、集束レンズ１０４を取り外し、狭帯域高反射器１０７を追加する。ピグテール３０２は水平面に接続されている。それを３．７°に置き、それをコリメートレンズ１０２と共に取り付けて、ファイバーコリメータを形成する。ピグテール３０２の端部は、ファイバエンドキャップと融合され、８°ベベルに研磨され、ベベルは、広帯域反射防止コーティング、音響光学デバイス１０３でメッキされ、狭帯域高反射ミラー１０７が一緒に取り付けられる。、および狭帯域高反射ミラー１０７は、音響光学デバイス１０３を通る一次回折光に垂直であり、次いで、２つの部品が全体１００に組み立てられる。本発明の３つの音響光学変調器は、内部調整がなく、システム全体の機械的安定性を大幅に改善する。1064±0.5nmの反射防止コーティングは、出力ピグテール105の8度の傾斜面にメッキされています。Ybドープファイバーレーザーの場合のみ、対応する波長の反射防止コーティングは、の動作波長に応じて選択できます。ドープされたファイバー。反射防止コーティングは、1064 + 0.5nmレーザーに対して高い透明性を備えているため、この波長のレーザーがキャビティ内で振動出力を形成し、他の波長の光は斜めに大きな反射損失を持ち、それによっての幅が狭くなります。レーザー出力スペクトル。狭帯域フィルタ１０６は、音響光学変調器１０３に対してある角度で配置され、表面は狭帯域透過フィルムでコーティングされている。対応する波長の狭帯域透過膜は、ゲインファイバの動作波長に応じて選択できます。たとえば、Ybドープファイバーレーザーは1064±でコーティングされています。0.5nmの狭帯域透過フィルムは、設定された波長のレーザーがキャビティ内で振動出力を形成し、他の波長の光に斜めに面していることを保証します。反射損失が大きいため、レーザー出力スペクトルの幅が狭くなります。狭帯域高反射ミラー１０７の表面は、狭帯域高反射フィルムでコーティングされている。ゲインファイバの動作波長に応じて、対応する波長の狭帯域高反射膜を選択できます。たとえば、Ybドープファイバーレーザーの場合、1064 + 0.5nmの狭帯域高反射フィルムがコーティングされ、音響光学デバイスの1次回折方向に垂直に配置されて、セットのレーザーが確実になります。波長はキャビティ内で振動出力を形成し、他の波長の光は大きな透過損失を持ち、それによってレーザー出力スペクトルの幅が狭くなります。本発明は、ピグテール入力および出力を備えた音響光学変調器であり、実現が容易な全ファイバファイバレーザーであり、レーザーシステムの機械的安定性を効果的に改善し、ドープされたファイバの非線形効果を効果的に抑制し、さまざまなコンポーネント高出力、狭スペクトルのパルスレーザー出力を実現するためにフィルムをコーティングする方法。特定の実装図4に示すように、ピグテール付き915nm励起半導体レーザー401は全反射ファイバーグレーティング402に融合され、全反射ファイバーグレーティングはゲインファイバー403に融合され、ゲインファイバーは入力ピグテール404に融合され、入力はピグテールはファイバ端に融着されています。キャップは8°の傾斜面に研磨され、次に広帯域反射防止コーティングがメッキされ、水平から3.7°に配置されます。利得ファイバによって生成されたレーザーは、入力ピグテール４０４およびコリメートレンズ４０５を通過して、音響光学系にコリメートされたビームを形成する。デバイス４０６は、ブラッグ回折を生成し、回折された一次光は、ピグテール４０８を介して結合される。集束レンズ４０７。出力ピグテール４０８は、ファイバエンドキャップと融合され、８°ベベルに研磨され、狭帯域反射防止コーティングでコーティングされ、水平面から０°に配置される。このようにして、一次回折光に設定された狭帯域波長のみが出力ピグテール４０８に入ることができ、他の波長を反射し、反射された他の波長は音響光学デバイスを介して出力ピグテールに入ることができず、出力ピグテール４０８および反射ファイバグレーティング４０９の一部が接合されている。このようにして、ファイバグレーティング４０２および４０９は、共振空洞を形成する。出力ピグテール４０８および斜め８°表面は、狭帯域反射防止コーティングでコーティングされているため、他の波長の励起が抑制され、このように形成されたパルスファイバレーザーは、狭い線幅出力を有する。非線形波長は現れません。この構造を使用して、周波数20kHz、パルス幅40ns、ピーク電力2.5kWで平均出力2Wを取得します。図５は、本発明を用いた音響光学変調器の出力スペクトルを示し、通常の音響光学変調器によって生成された同じ電力レベルのスペクトルと比較すると、スペクトルが広く、ラマン波長を有することが明らかである。。図４：本発明の特定の実施形態の概略図。図５：本発明の音響光学変調器の出力スペクトルを使用するかどうかを示し、スペクトルを一般的な音響光学変調器によって生成された同じ電力レベルと比較するグラフ。

2021.08.24

コメント(0)

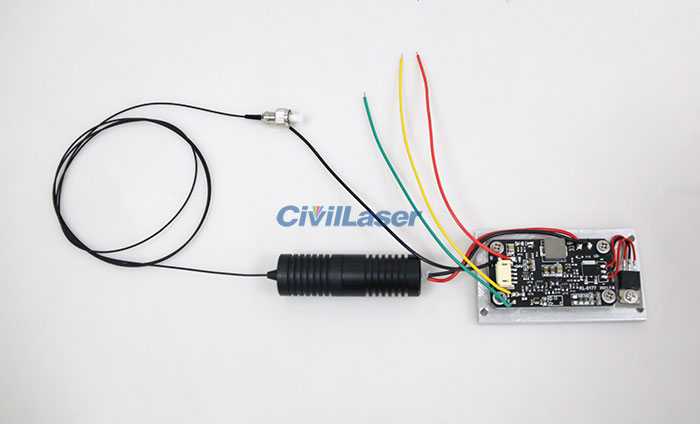

TTL レーザーモジュール 520nm 1W ピグテールレーザーダイオード

これは、520nm 1W ファイバー結合レーザーモジュールです。 CWとTTLの動作モードがあります。 CW作業モードが必要な場合。赤と黄色のワイヤーをDC12Vプラスに接続します。黒と緑のワイヤーをDC12Vマイナスに接続します。 TTL動作モードが必要な場合。 DC12V正への赤い線。 DC12Vマイナスへの黒線。 0〜5Vへの黄色のワイヤー信号は正です。 0〜5Vへの緑色のワイヤ信号は負です。 TTL信号は方形波、0〜5V、1〜10kHzです。信号周波数を調整して、TTL機能をテストします。今すぐ確認しましょう。[仕様]製品名：520nm ピグテールレーザー波長：520±10nm出力電力：<1000mW出力モード：マルチモードマルチモード結合比：> 90％スポット形状：乱視ファイバーコア径：200μmファイバ長：1m（カスタマイズ可能）ファイバインタフェースタイプ：FC / SMA905 / LC / SC（選択）繊維素材：クォーツカップリングレンズ材質：光学ガラス動作電圧：DC 4.6Vパワーダイバーによる動作電圧：DC 12V動作電流：<2000mA回路制御モード：ACC / TTL周波数変調（選択）動作温度：0〜60℃保存温度：-40〜85℃サイズ：Φ20* 70mm

2021.08.12

コメント(0)

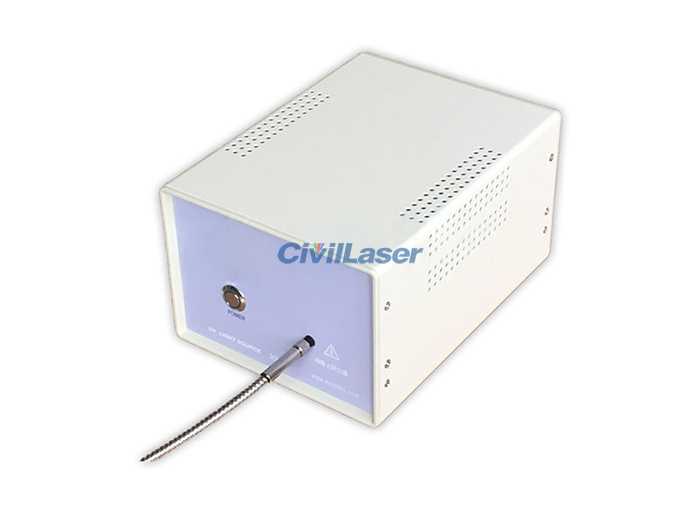

185~600nm 深紫外線重水素光源

これは、広帯域波長のUV重水素ランプ光源です。波長範囲は185nm〜600nmです。その中で、200nm〜300nmの紫外線帯域が最も高いパワーを持っています。かすかな紫色の斑点が肉眼で見ることができます。今すぐ確認しましょう。D-2000重水素ランプ光源は安定な190-400 nmの出力スペクトルを生成することができる。そのピーク‐ピーク安定性は0.005%より小さく，ドリフトは＋／−0.5%毎時間であった。特徴:深い紫外線が覆う。カバー範囲は190－400 nmです;性能が優れている。ピーク安定性は0.005%以下の超安定光源出力である;D-2000にはSMA905インターフェースがあり、分光器や光ファイバーなどの測定アクセサリと接続しやすいです;D-2000の使用寿命は1000時間の重水素電球で、便利に交換できます;電力供給: 85~250V AC 50~60HZ光ファイバー: UVカット石英ファイバの使用を推奨します。光源パラメータ:モデル:D2000/D2000-Lサイズ: 150 mm x 135 mm x 319 mm重さ: 3.5kgパワー: D2000/25W(重水素ランプ), D2000-L/30W(重水素ランプ)波長範囲: 185-600 nm (深紫外線重水素ランプ電球)湿度の範囲: 5-95%電流: 85V/0.3A at work寿命: D2000/1,500 時, D2000-L/2,000 時電球の電圧: 点灯電圧 580V@20 ℃電圧ドリフト: < 0.01 % per hour電圧安定性: < 5x10^-6 ピーク-ピーク (0.1-10.0 Hz)作業温度: 5 ℃ - 35 ℃インターフェース: SMA905(デフォルト), FC/PCオプション放射特性: 0.5mm 絞り, 開口数 NA0.22~0.37；消費電力: ~ 78 VA予熱時間: 40分（重水素ランプ）電気を供給する: 85~250 V AC 50~60 HZ

2021.08.10

コメント(0)

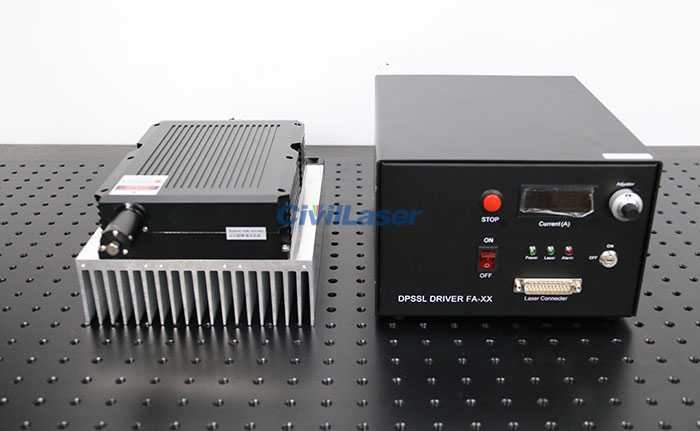

ラボレーザーシステム 520nm 15W ファイバーレーザー

これは、520nm 15W ファイバー結合レーザーシステムです。レーザーヘッドの下部にラジエーターがあります。ラジエーターはアルミシートと冷却ファンで構成されています。電源の「アジャスター」ノブは、レーザー出力パワーを制御するために電流のサイズを調整するために使用されます。レーザー電源の背面にある「CW | TTL | Analog」は、3つの動作モードの選択ボタンです。今すぐ確認しましょう。【規格】商品名|Product Name: 515nm 520nm ファイバー結合レーザー納期|Lead Time: 1~3 weeks波長|Output Wavelength: 520±5nm出力|Output Power: 15W仕事のやり方|Operating Mode: CW or Modulationパワー安定性|Power Stability: <3% per 4 hrs製冷方式|Temperature Stabilizing: TEC予熱時間|Warm Up Time: <1 minuteファイバータイプ|Fiber Type: Multi-mode fiber/MM fiberファイバコア直径|Fiber Core Diameter: 200μm/400μm/600μm/800μm/1000μm (選択)ファイバー穴径|Fiber Numerical Aperture:0.22NA(100μm~400μm)/0.37NA(600μm~1000μm)インタフェースタイプ|Fiber Interface(Output): FC/PC, FC/APC, SMA905 (選択)ファイバ長|Fiber Length: 1m/2m/3m (選択)レーザー器寸法|Laser Head Dimension: Near 185(L)*128(W)*50.5(H)mm³(詳しくはこちら！)レーザー電源|Power Supply: I型分離型電源 / II型可変式電源 (選択)レーザー電源-1: I型分離型電源 (選択) (詳しくはこちら！)レーザー電源-2: II型可変式電源 (選択) (詳しくはこちら！)レーザーのラジエーター|Laser Radiator: 含めない/含める（選択） (詳しくはこちら！)変調频率|Modulation: 0~30KHz Analog or TTL使用時間|MTTF(mean time to failure): 10,000 hrs保証期|Warranty: 1 Year

2021.08.10

コメント(0)

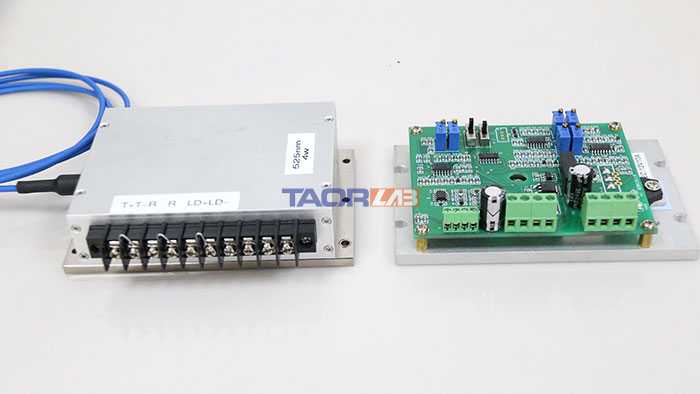

520nm 4W ファイバー結合モジュール

これは、520nmの4Wファイバ結合レーザモジュールです。出力ファイバは、5つの105μmファイバで構成されています。レーザーには駆動回路が含まれておらず、駆動回路は外部にあります。ファイバービーム結合モジュールは、マルチチューブコア結合ビーム半導体レーザーです。大きな接触面積、低電流パッケージ形式、より安定したパフォーマンス、より使いやすい。光ファイバのパラメータはカスタマイズ可能で、内蔵の冷却チップにより、デバイスのパフォーマンスの信頼性と安定性が向上します。今すぐ確認しましょう。[仕様] 製品名：ファイバー結合レーザー波長：520±5（nm）出力パワー：4000mW ファイバーコア径：400μm (105μm*5 Fibers Combining) 開口数：0.22 ファイバーコネクター：FC / PC 動作電圧：35V 動作電流：1.6A しきい値電流：0.27A 電力変換効率：15％マイクロコンポーネントの効率：4.2 W / A 動作温度：10〜35℃ 保管温度：-20〜60℃ 動作湿度：<60％寿命：> 10000時間

2021.08.04

コメント(0)

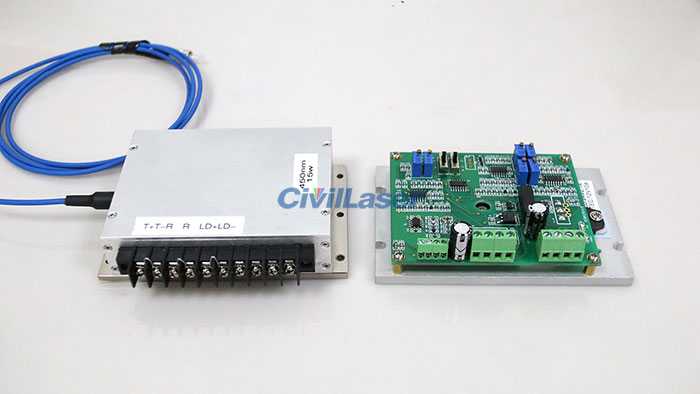

450nm 15W ファイバービーム結合レーザー光源

ファイバービーム結合モジュールは、マルチチューブコア結合ビーム半導体レーザーです。大きな接触面積、低電流パッケージ形式、より安定したパフォーマンス、より使いやすい。光ファイバのパラメータはカスタマイズ可能で、内蔵の冷却チップにより、デバイスのパフォーマンスの信頼性と安定性が向上します。今すぐ確認しましょう。これは、450nmの15Wファイバ結合レーザモジュールです。出力ファイバは、5つの105μmファイバで構成されています。このレーザーは、最大30Wのレーザー出力にカスタマイズできます。レーザーには駆動回路が含まれておらず、駆動回路は外部にあります。[仕様]製品名：ファイバー結合レーザー波長：450±5（nm）出力パワー：15Wスペクトル幅：<3nmファイバーコア径：400μm (105μm*5 Fibers Combining)開口数：0.22ファイバーコネクタ：FC/PC動作電流：2.5〜3.5Aしきい値電流：0.4A動作電圧：12〜16V電力変換効率：35〜50％TEC（半導体冷凍）：6A 12V動作温度：10〜35℃保管温度：-20〜60℃動作湿度：<60％寿命：> 10000時間

2021.08.03

コメント(0)
