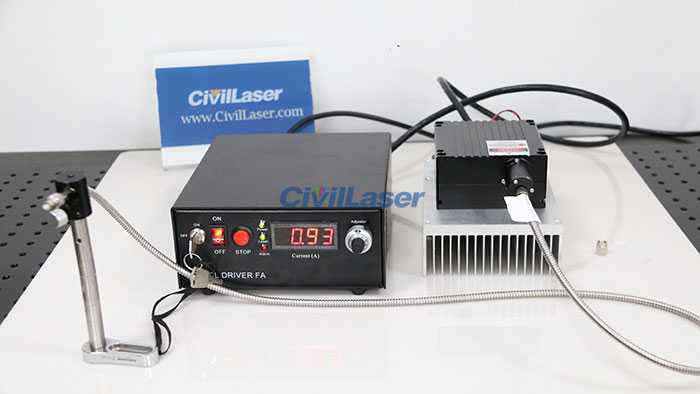

CivilLasersの1710nm 2W ファイバーレーザーシステム

これは、1710nm 2000mW IRファイバー結合レーザーです。光ファイバはプラグ可能で、ファイバインターフェイスはカスタマイズ可能です。レーザーヘッドにはラジエーターがあり、CW / TTL / Analog3の動作モードをサポートしています。出力電力は0から2000mWまで調整できます。電源の回転により、電流を調整してレーザー出力を制御できます。今すぐ確認しましょう。1710nm 2W IR ファイバー結合レーザー CW /変調【規格】商品名|Product Name: 1710nm ファイバー結合レーザー納期|Lead Time: 1~3 weeks波長|Output Wavelength: 1710nm±5nm出力パワー|Output Power: 2W仕事のやり方|Operating mode: CW or Modulationパワー安定性|Power Stability: <3% per 2 hrs温度が安定化|Temperature Stabilizing: TECウォームアップ時間|Warm Up Time: <5 分ファイバータイプ|Fiber Type: Multi-mode fiber/MM fiberファイバコア直径|Fiber Core Diameter: 100μm/200μm/400μm/600μm/800μm/1000μm (選択)ファイバー穴径|Fiber Numerical Aperture:0.22NA(100μm~400μm)/0.37NA(600μm~1000μm)インタフェースタイプ|Fiber Interface(Output): FC/PC, FC/APC, SMA905 (選択)ファイバ長|Fiber Length: 1m/2m/3m (選択)レーザー器寸法|Laser Head Dimension: Near 100(L)x40(W)x50(H)mm3 (詳しくはこちら！)レーザー電源|Power Supply: I型分離型電源 / II型可変式電源 (選択)レーザー電源-1: I型分離型電源 (選択) (詳しくはこちら！)レーザー電源-2: II型可変式電源 (選択) (詳しくはこちら！)変調频率|Modulation: 0~30KHz Analog or TTL使用時間|MTTF(mean time to failure): 10,000 hrs保証期|Warranty: 1 年注意： The marked output power is before coupling, coupling efficiency is about 80%~90%. マークされた出力電力は結合の前にあります、結合効率は約80％〜90％です。

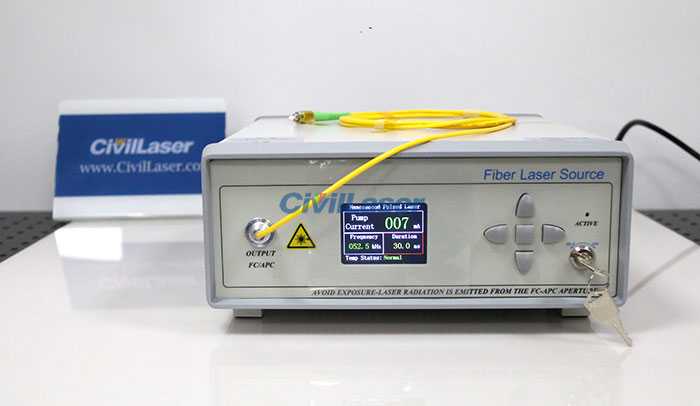

1550nm ナノ秒超短パルスファイバーレーザーシステム

これは、1550nmの超短パルスレーザーです。レーザーは、パネルのボタンまたはソフトウェアで制御できます。信号源は、内部トリガーと外部トリガーから選択できます。現在テストされているレーザーは、内部トリガーモデルです。パネルのボタンから信号パラメータを制御できます。パルス幅5〜30ナノ秒調整可能。繰り返し周波数は1から100KHzまで調整可能です。今すぐ確認しましょう。ナノ秒パルスレーザーは、独自の回路と光学最適化設計を使用しています。出力レーザーパルス幅、ピークパワー、繰り返し周波数を調整できます。動作波長と出力は安定しています。ノイズが少ないです。内部および外部トリガーであるモジュールタイプは、システム統合を容易にし、DTSセンシングシステムなどのアプリケーションで使用できます。

7種類の光ファイバーをご存知ですか？

光ファイバは、シングルモードファイバやマルチモード光ファイバなど、特性に応じてさまざまな方法で分類できます。屈折率で割ったもの：ジャンパーファイバーとグレーデッドファイバー。その中で、ITU規格によれば、光ファイバーはG651、G652、G653、G654、G655、G656、G657の7つのタイプに分類され、その中でG652とG657が一般的に使用されています。まず第一に、ITU標準とは何ですか？ITU標準は、国際電気通信連合（略してITU）でもあります。 ITU-Tの中国名は、電気通信に関連する国際標準の策定を専門とする国際電気通信連合の管理下にある組織であるITU電気通信標準化セクターです。光ファイバを統一された国際規格にするために、ITU-Tは統一された光ファイバ規格（G規格）を策定しました。光ファイバに関するITU-T勧告によれば、光ファイバのタイプは7つのカテゴリに分類されます。各カテゴリにはいくつかのサブカテゴリがあります。マルチモードファイバーG. 651ファイバー（マルチモードグレーデッドインデックスファイバー）シングルモードファイバーG.652（分散ノンシフトシングルモードファイバ）G.653（分散シフトファイバー）G.654（カットオフ波長シフトファイバ）G.655（非ゼロ分散シフトファイバー）G.656（低勾配非ゼロ分散シフトファイバー）G.657（曲げに強い繊維）非ゼロ分散シフトファイバー（NZDF）とは何ですか？この種のファイバは、1550nmの波長で非ゼロ分散を持っているため、非ゼロ分散シフトファイバと呼ばれます。 1550nmの波長領域で適度な低分散を持ち、分散補償なしで10Gbit / sの長距離伝送をサポートするのに十分であり、分散値はゼロ以外の特性を維持して、4光波混合などの非線形効果の影響を抑制します。クロスフェーズ変調。この種の光ファイバは、主に高密度波長分割多重伝送方式を採用しています。G. 651ファイバー（マルチモードグレーデッドインデックスファイバー）G651ファイバーはマルチモードファイバーです。 50 /125μm、マルチモードグレーデッドインデックスファイバー、850nm / 1310nmの波長の短距離伝送に適しています。主にローカルエリアネットワークで使用され、長距離伝送には適していませんが、短距離300-500伝送ネットワークでは、G651は低コストのマルチモード伝送ファイバーです。主にマルチテナント、住宅、FTTHネットワークのエンタープライズネットワークで使用されます。曲げ半径はG652ファイバーの半分（約15mm）です。利点は主にここに反映されます。屋内設置に適しており、一般的にFTTH環境で使用されます。G. 652（分散ノンシフトシングルモードファイバ）従来のシングルモードファイバも最も広く使用されているファイバであり、今日世界で最も使用されているファイバです（ファイバ体積の約70％）。カットオフ波長は最短で、1550nmと1310nmの両方に使用できますが、最適な動作波長は1310nm領域です。特徴は、波長が1310nm付近で分散がゼロ、減衰が0.3〜0.4dB / km、分散係数が0〜3.5ps / nmであるということです。 km;損失は波長が1550nm、減衰が0.19〜0.25dB / km、分散係数が15〜18ps / nmのときに最小になります。 kmですが、分散係数は1550nm帯域で大きく17ps /（nm？km）であり、2.5 Gb / sを超える長距離アプリケーションには適していません。G652ファイバはG652A、G652B、G652C、G652Dに分けることができます。主な違いは、PMD偏波モード分散（偏波モード分散）にあります。 A / Bは基本的なシングルモードファイバであり、C / Dは低水ピークシングルモードファイバです。その中で、G652Dが最も一般的に使用されています。 1300nmの動作波長でのファイバ分散が低いため、システムの伝送距離は損失によってのみ制限されます。これらの4つのタイプの違い：G652A光ファイバーは、10 Gbit / sシステムで400kmの伝送距離、10 Gbit / sイーサネットシステムで40kmの伝送距離、および40 Gbit / sシステムで2kmの伝送距離をサポートします。 D、E、S、C、L5バンドで使用でき、1260〜1625nmの全動作波長範囲で動作します。それはより良い曲げ性能とより正確な幾何学的技術的要件を持っています。G652B光ファイバーは、10 Gbit / sシステムで3000kmの伝送距離をサポートし、40 Gbit / sシステムで80kmの伝送距離をサポートします。G652Cファイバーの特性と適用範囲は、G652Aファイバーと同様です。ただし、1550nmの波長でのG652Cファイバの減衰は比較的小さいです。 1360〜1530 nmの範囲の拡張帯域（Eバンド）と短帯域（Sバンド）で使用できます。 1310nmと1550nmの波長領域に加えて、アプリケーションの波長範囲も1360nmから1530nmに拡張されています。G652Dファイバーは、G652BファイバーとG652Cファイバーの利点を兼ね備えています。 G652CはG652Aに類似しており、1550nmの波長でより優れた性能を発揮します。したがって、G652DはG652A、G652B、およびG652Cをほぼカバーします。現在、G652ファイバーに関しては、ほとんどの場合G652Dを指します。 G652Dファイバーは、多くのアプリケーションで広く使用されています。G. 653（分散シフトファイバー）1550nmの波長での波長分散が最小限に抑えられるため、光損失が最小限に抑えられます。これは、長距離シングルチャネル光通信システムに非常に適しています。現在、G。653ファイバーはほとんど展開されておらず、Gによって使用されています。 G653ファイバで約1550nmに割り当てられたチャネルは、ノイズによる非線形効果によるノイズの影響を大きく受けるため、WDMアプリケーションでは655ファイバに置き換えられています。G. 654（カットオフ波長シフトファイバー）1550nmは減衰係数が最も低いため（G652、G653、およびG655ファイバーよりも約15％低い）、低減衰ファイバーと呼ばれます。分散係数はG652と同じで、実際に使用されていないファイバーです。これは主に、トランスポンダのない400 kmのルートなど、海中または地上での長距離伝送に使用されます。これには、G。654。A、G。654。B、G。654。C、G。654.DおよびG.654.G654の5つのリビジョンが含まれています。 A、G。654。B、G。654。CおよびG。654。Dファイバーは、長距離の潜水艦用途に適しています。そしてG654。 Eファイバーは、高速および長距離の地上光ネットワーク用に特別に設計されています。G. 655（非ゼロ分散シフトファイバー）主な特徴は、1550nmの分散がゼロに近いが、ゼロではないことです。これは、四光波混合を抑制するために改良された分散シフトファイバです。 G655は、初期にはWDMおよび長距離光ケーブルで使用されていましたが、現在ではG652でさらに使用されています。 Dファイバーに置き換えられました。G. 656（低勾配の非ゼロ分散シフトファイバー）分散速度に厳しい要件があり、DWDMシステムのより広い波長範囲での伝送性能を保証する非ゼロ分散シフトファイバの一種。 G.655ファイバーの減衰は1460nm〜1625 nmで低いですが、波長が1530 nm未満の場合、分散はWDMシステムには低すぎます。したがって、G。656ファイバーは1460nmから1530nmまでのアプリケーションには適していません。G. 657（曲げに強い繊維）G657は、曲げ損失の影響を受けない光ファイバーで、最小曲げ半径は5〜10mmです。これは、FTTHホームアクセスに最も一般的に使用される光ケーブルです。性能が優れているため広く使用されていますが、G652Dよりもコストが高くなります。 ITU-T標準は、G657を2つのサブカテゴリAとBに分割し、サブカテゴリはさらに4つのサブカテゴリA1、A2、B2、およびB3に分割されます。クラスAの使用可能な波長はO、E、S、C、およびLバンドであり、クラスBの使用可能な波長はO、C、およびLバンドです。TaorLabは、プロのオプトエレクトロニクスデバイスOEM / ODMおよびソリューションプロバイダーです。効率的な製造、高品質の製品、および綿密な研究開発を顧客に提供することに重点を置きます。当社の製品は、家庭用ファイバー、4G / 5Gモバイル通信、インターネットデータセンター、国防通信などの分野で広く使用されています。

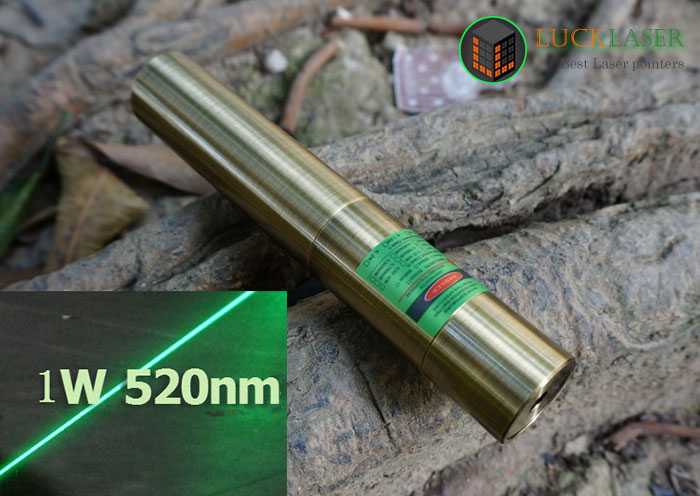

520nm 1W 高出力緑色レーザーポインター

今日は、LuckLaserの緑色レーザーポインターを紹介します。高コストのまばゆいばかりの緑色のライトのグリーンブロンズモデル、スチールボタン、すべて銅のボディ、ほぼ完全に銅で構成された内部、優れた熱放散、2つのトランシェモードを備えた非常にシンプルな外観、長い明るいスタート、一度切り替えてタップまばゆいばかりの光。Youtube: https://youtu.be/7jTR-s5vQuQ金メッキやクロムメッキの白い傷などの一般的な表面処理は簡単で、この高価なハイエンド製品は特別にグリーンブロンズを選択し、指紋防止表面処理後、表面の酸化、変色などの現象はなく、傷がつきにくい、見た目テクスチャークリアで光沢のあるブロンズの味と小道具。【規格】商品名||Name: 520nm 500mw~1000mw レーザーポインターグリーン高出力波長|Wavelength: 510nm ~ 530nm中心波長||Center wavelength: 520nm出力|Output Power: 500mw~1000mw (選択)レーザーの形|Laser sharpe: 点仕事のやり方|Output Mode: Continuous Wave外型寸法|Size: 25mm x 145mm外殻材質|Body material: H62 Cu表面処理|Surface treatment: Plating Bronzeレーザータイプ|Class: Class IV電路制御|Circuit control: single lithium boost with reverse protection回路効率|Circuit efficiency: conversion efficiency 93% or more光斑直径|Beam spot: 10 meters < φ13mm特徴|Features: 焦点調節可能動作電圧|Power Consumption: 8.4V @1A充電電池|Power supply: 2×18350 Recharged battery (Battery not inlcude)予熱時間|Warm-up Time: <1 second動作温度|Operating Temp. Range: -10~60°C保管温度|Storage Temp. Range: -10~40°C

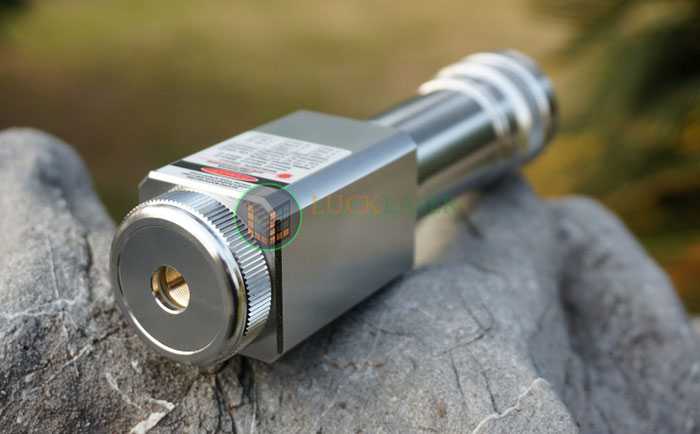

最も強力なグリーンレーザーポインター - 525nm 1W 防水レーザー

これは、525nm ダイビングハイパワーグリーンレーザーポインター、出力は1000mWです。このレーザーポインタは防水性が強く、使用するときはレーザーゴーグルを着用してください。525nm 1W 防水緑レーザーポインター強力なレーザー潜水[仕様]波長：525nm出力：1W安全な等級: Class Ⅳシェル材質：航空アルミニウムカラー：ブラック/シルバー（選択）回路制御：逆極性保護付き5Vブースト回路効率：93％のステップアップ変換効率ギア設定：2つのギア、常に明るく眩しい光スイッチモード：常亮ビンディング、ギヤをシフトするには閉じるまたはタッチするスポット形状：点状レーザービームスタイル：連続線形スポットサイズ：約5m <φ15-18mmフォーカシング方法：フォーカシング(ネジ式フロントカバーを回転させる)電池のタイプ： 1 * 18650充電式バッテリー（別含まれていません）バッテリ装着：正極の発光方向、負電極は、テールスイッチを提供し動作電流：3.7V @ 4.9A動作電圧：DC = 3.7V始動電圧：DC = 2.5V動作温度：-10℃ ~ +60℃保管温度：-10℃ ~ +40℃重量：240g（レーザーポインター1個）

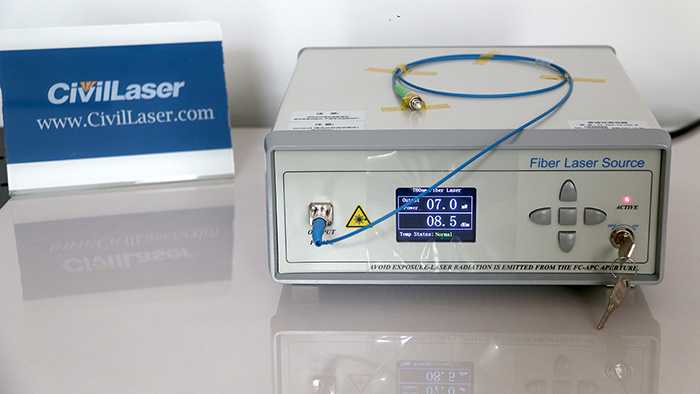

780nm 0〜10mW SM ファイバー結合レーザー光源

これは、シングルモードファイバと結合された780nmの近赤外レーザー光源です。このレーザーは、ソフトウェア制御モードをカスタマイズできます。 DB9インターフェース、RS232プロトコルを使用します。このレーザーの最大レーザー出力は10mWで、最小調整精度は0.1mWです。レーザーはボタンで制御できます。キーを「ON」に回してから、レーザー出力を回します。以下は、レーザーシステムの動作のデモンストレーションです。今すぐ確認しましょう。このレーザーは、半導体レーザーチップ、専門的に設計された駆動回路、およびTEC制御を使用して、レーザーの安全な動作、出力パワー、およびスペクトルの安定性を確保します。 780nm帯の光ファイバーデバイスの製造試験用の高安定性試験光源として適しています。

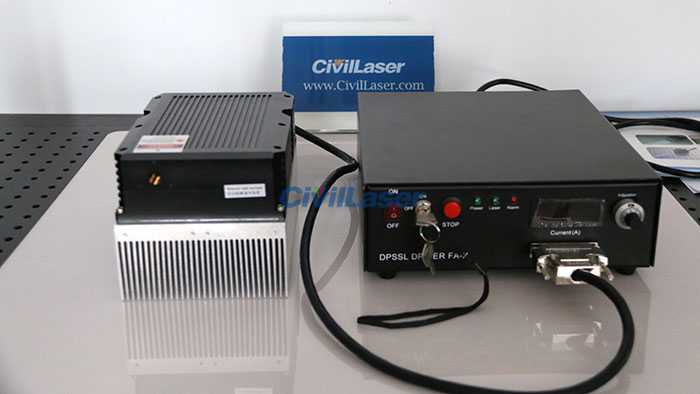

45000mW 半導体レーザーラジエーター付き

今回は、ラジエーター付きの808nm45Wレーザーシステムを紹介します。ラジエーター、ヒートシンク、2つの冷却ファンを備えたレーザーヘッド。このレーザーは、CWおよび変調動作モードをサポートします。初めて使用する前に、防塵ステッカーをはがしてください。動作中はレーザー保護メガネを着用してください。赤いボタンは電気スイッチです。ONにしてください。キーはレーザースイッチです、オンにします。黒いノブは電流レギュレーターで、電流を調整することでレーザー出力を調整します。今すぐ確認しましょう。
