今回もハイラックスのキャンピングシェルを製作していきます。そして、シェルを積みハイラックストラックキャンパーにはなろうと思います。
前回、木材を加工し部分的に組立し、組立場所に運んだので全体を組立ます。

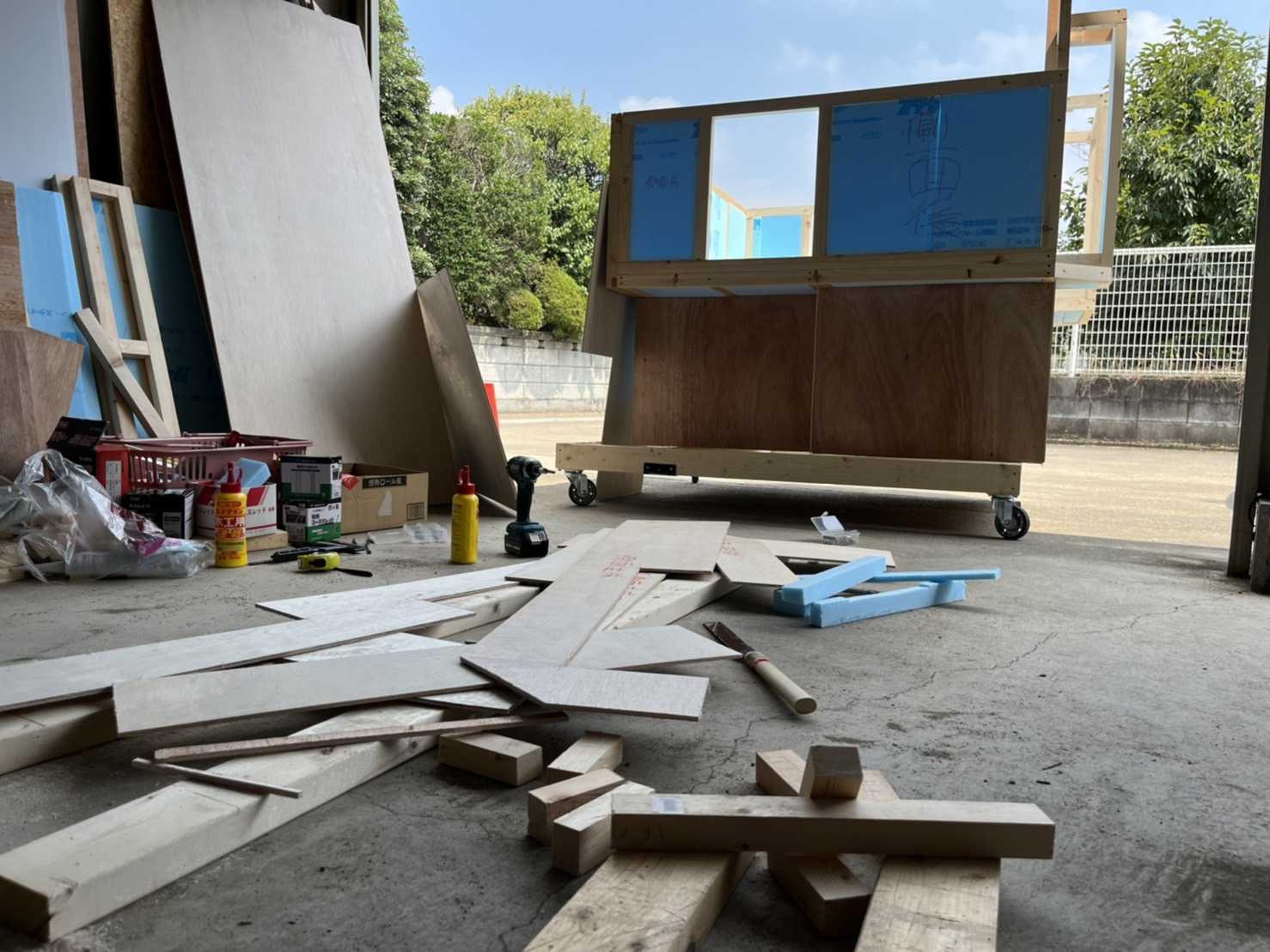

とりあえず、資材搬入。

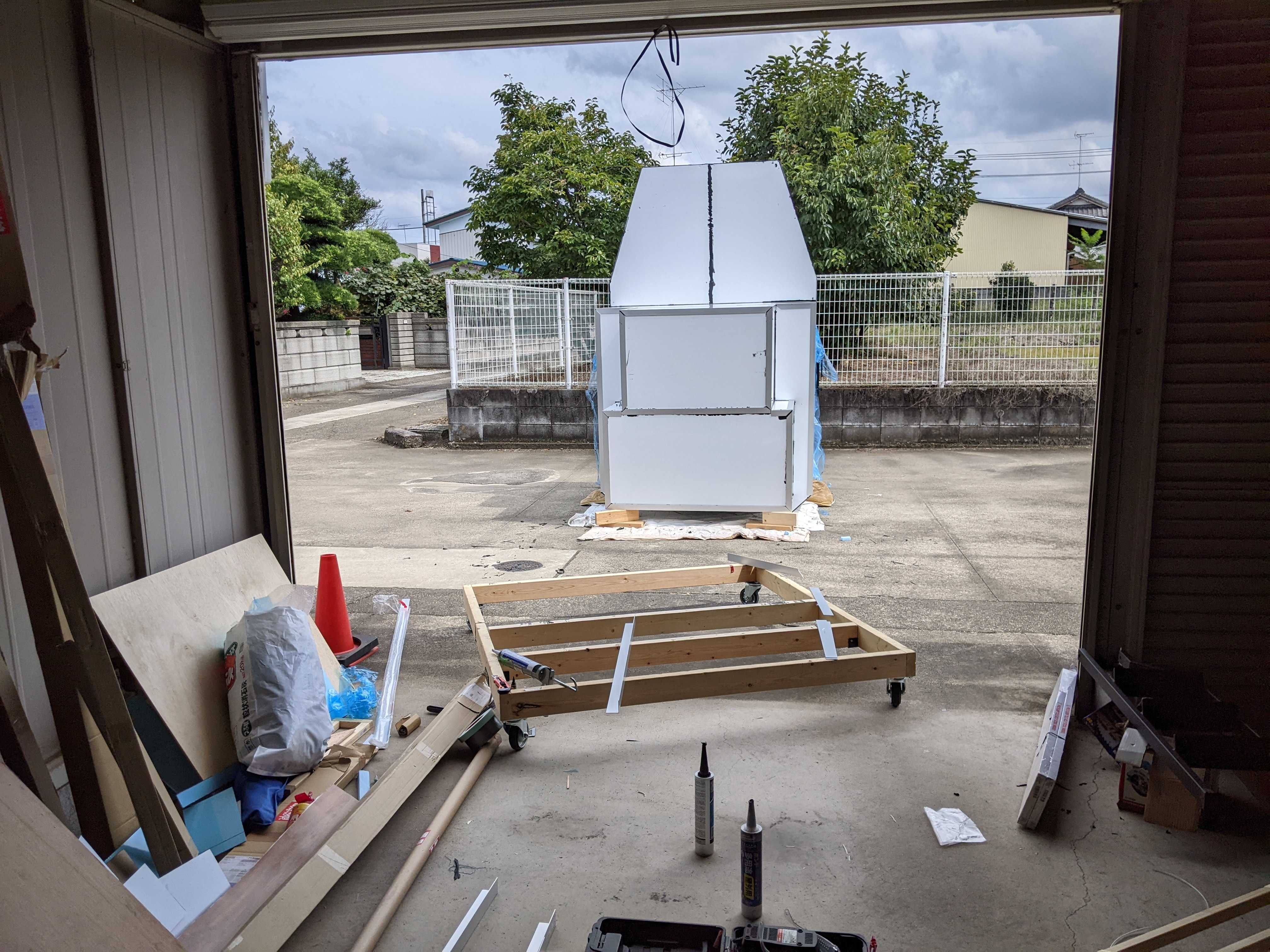

まず、2×4材とキャスターでメンテナンス用の台を作り、その上で組立ていきます。
はじめに、下から組立ていきます。

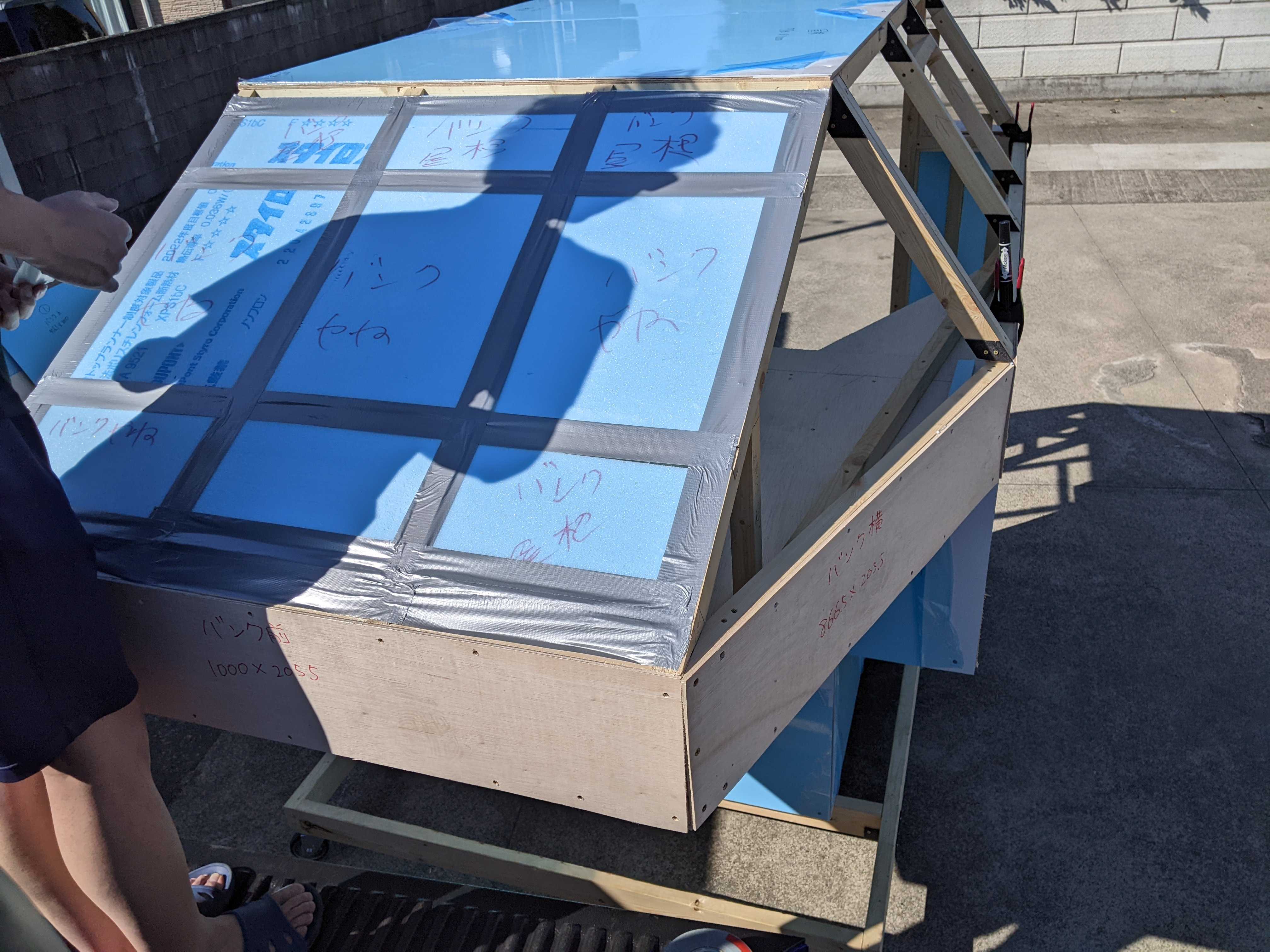

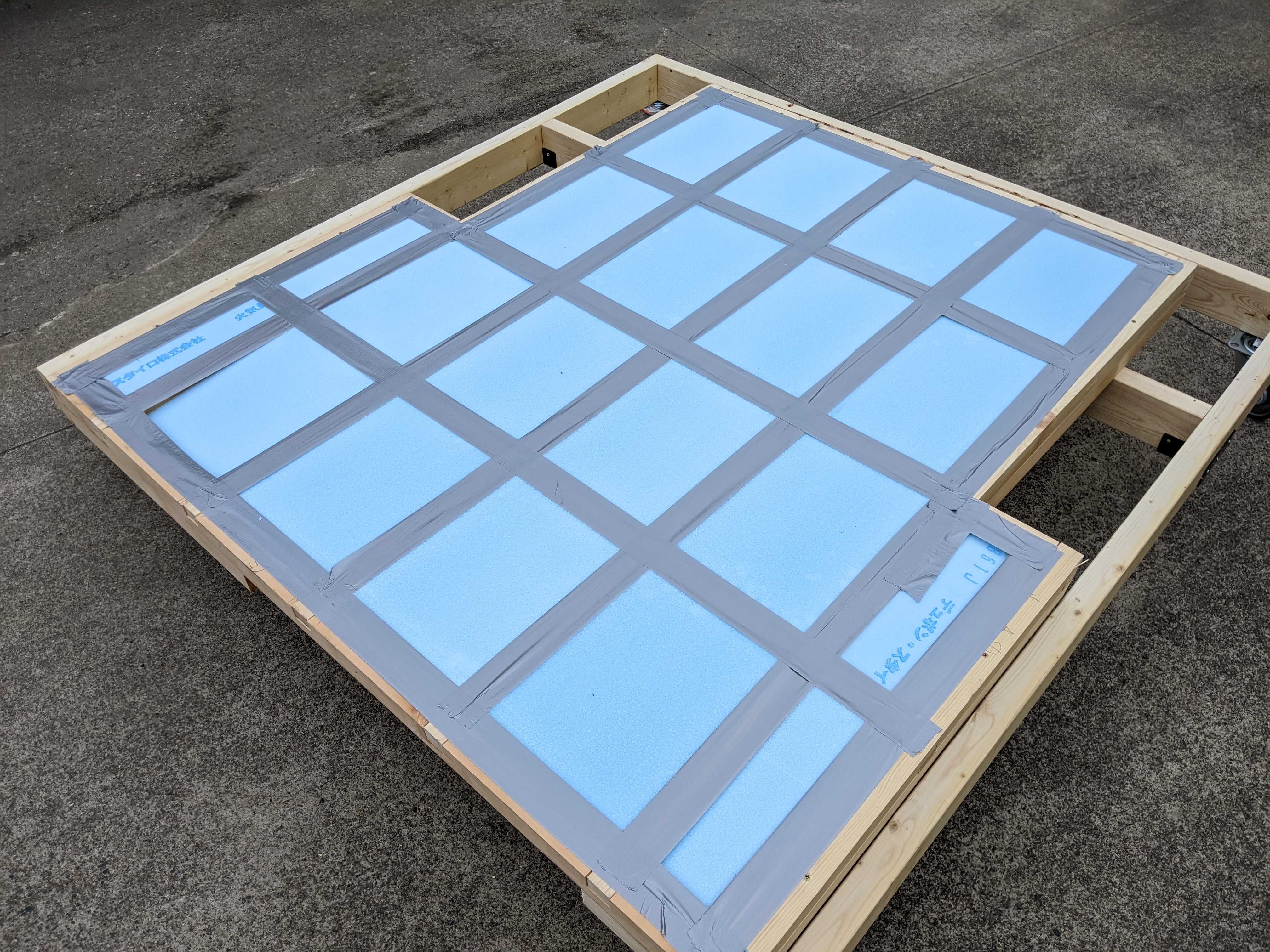

床の骨組みにスタイロフォームをはめ込み、防水テープを貼ります。
各ブロックはできているので、順番にビスとボンドで組立ます。

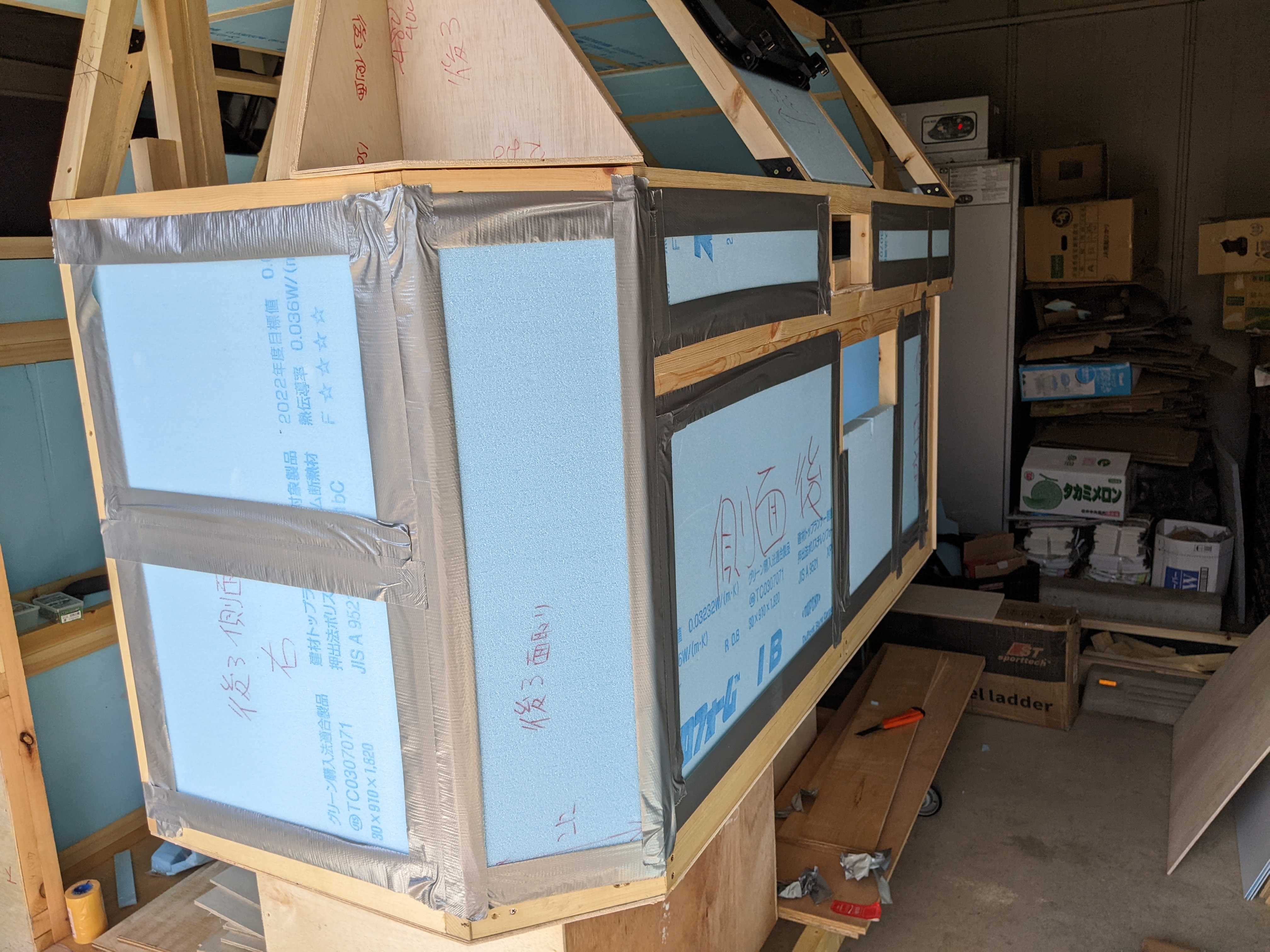

また、床と同じように、組立てた場所にスタイロフォームをはめ込み、防水テープを貼ります。

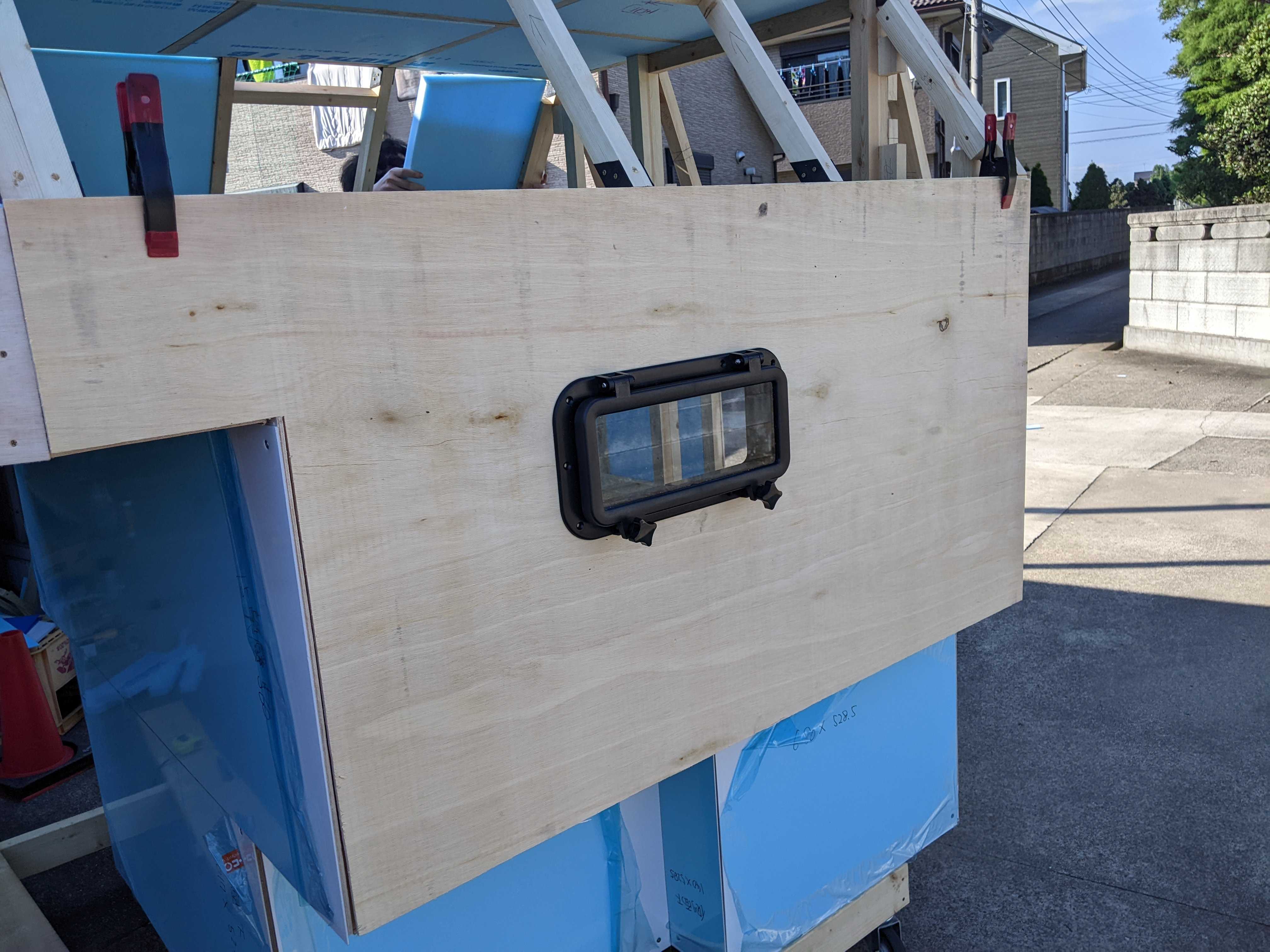

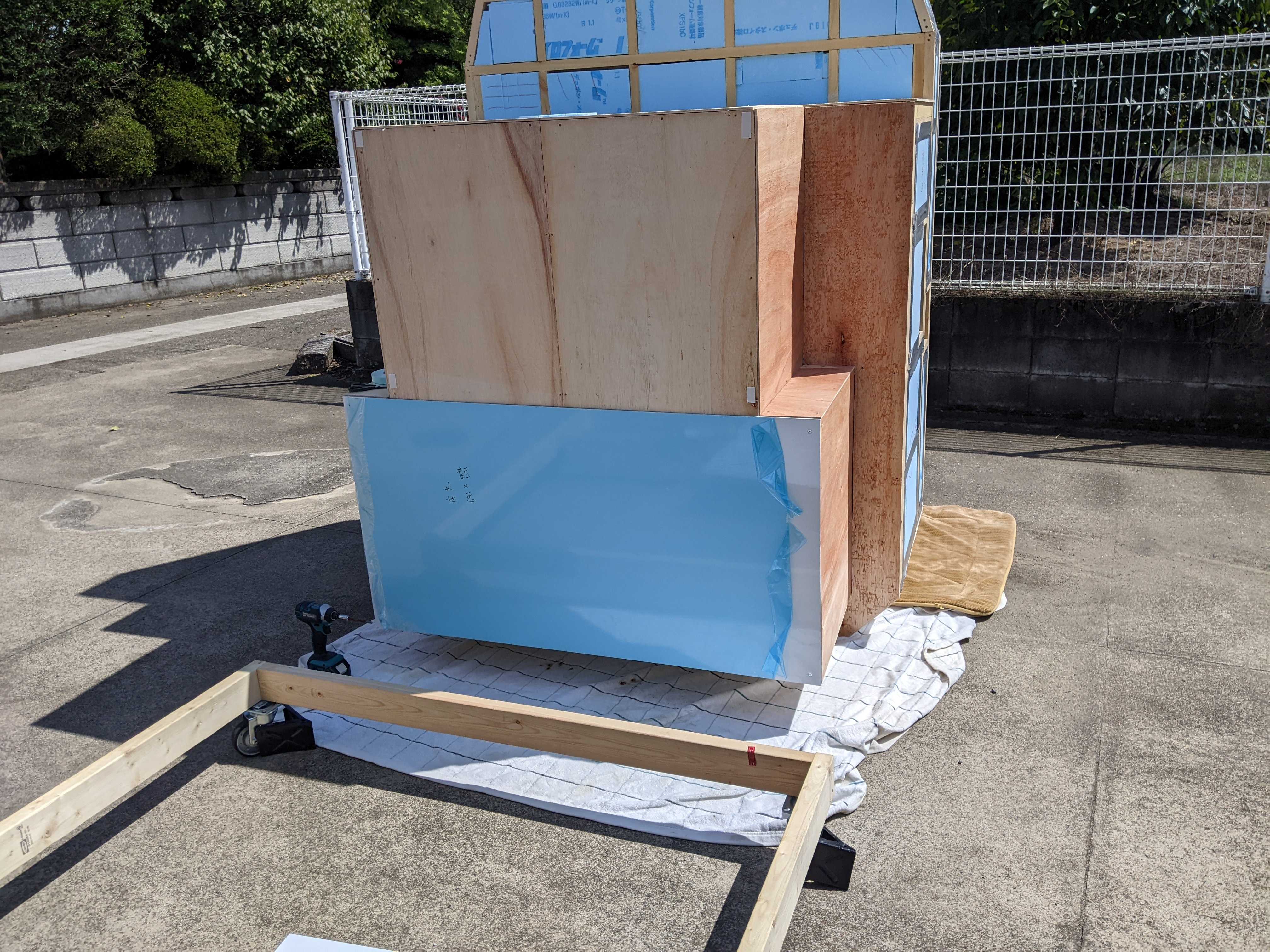

さらに下地として5.5mmの合板を貼ります。

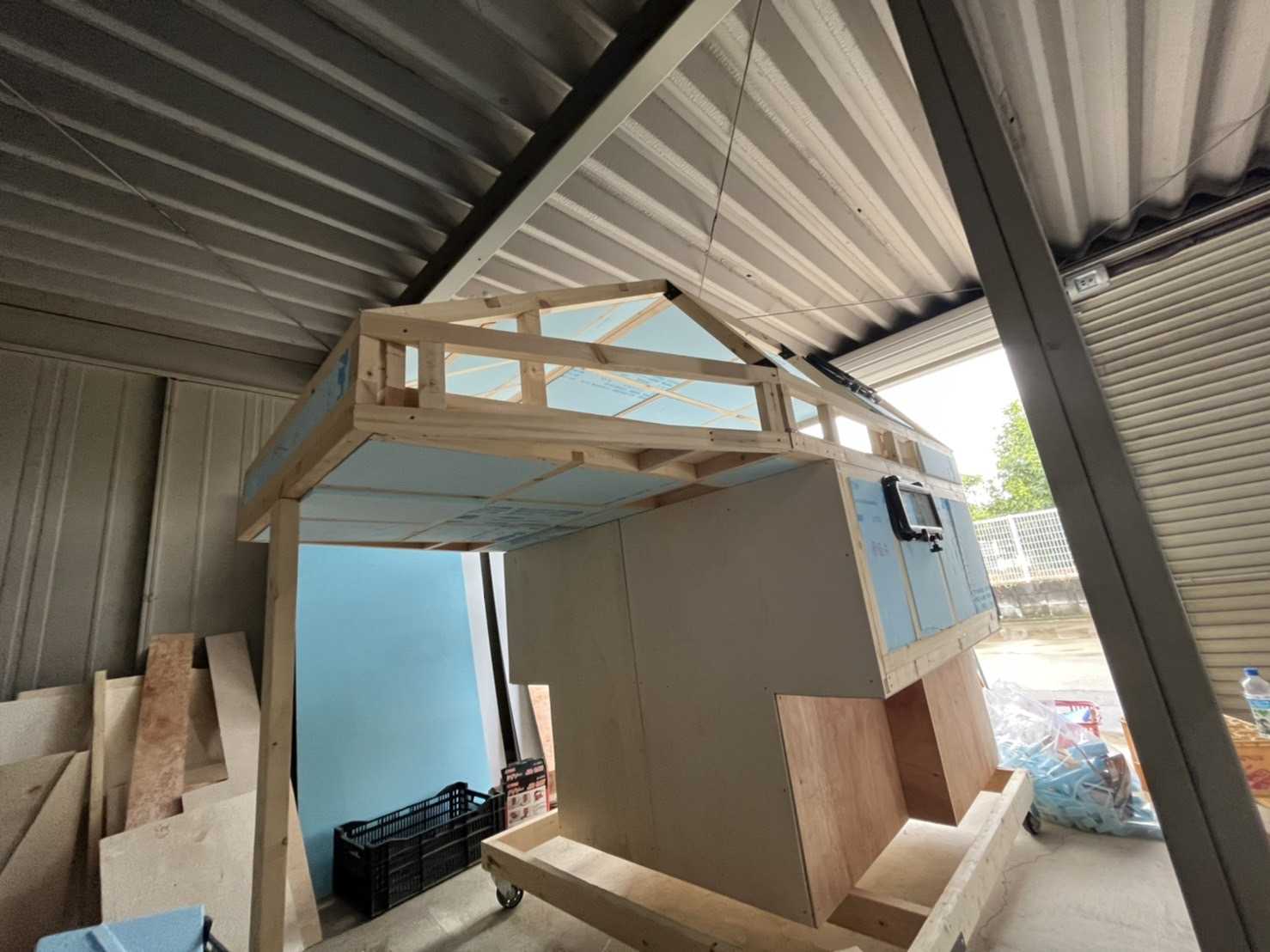

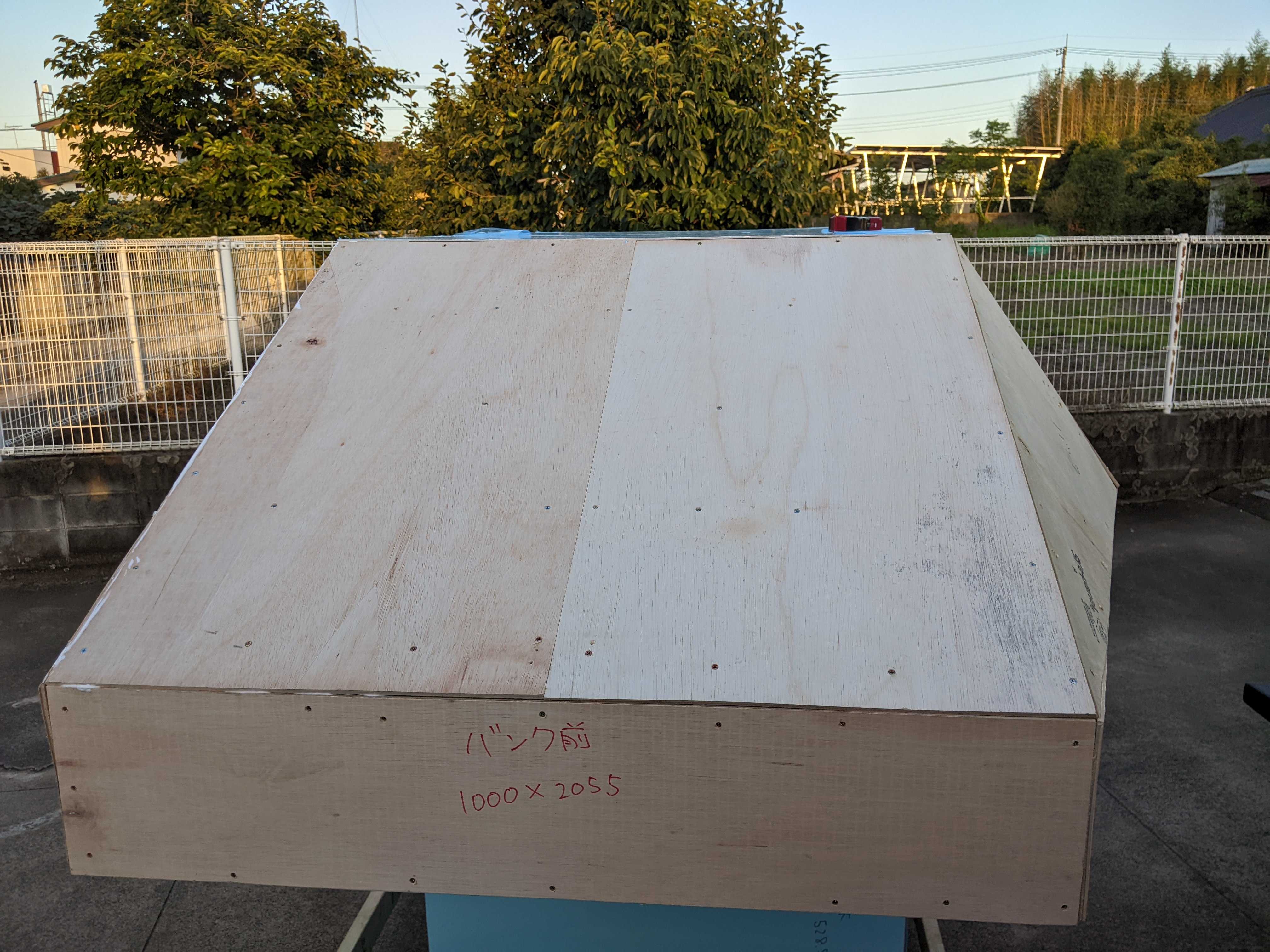

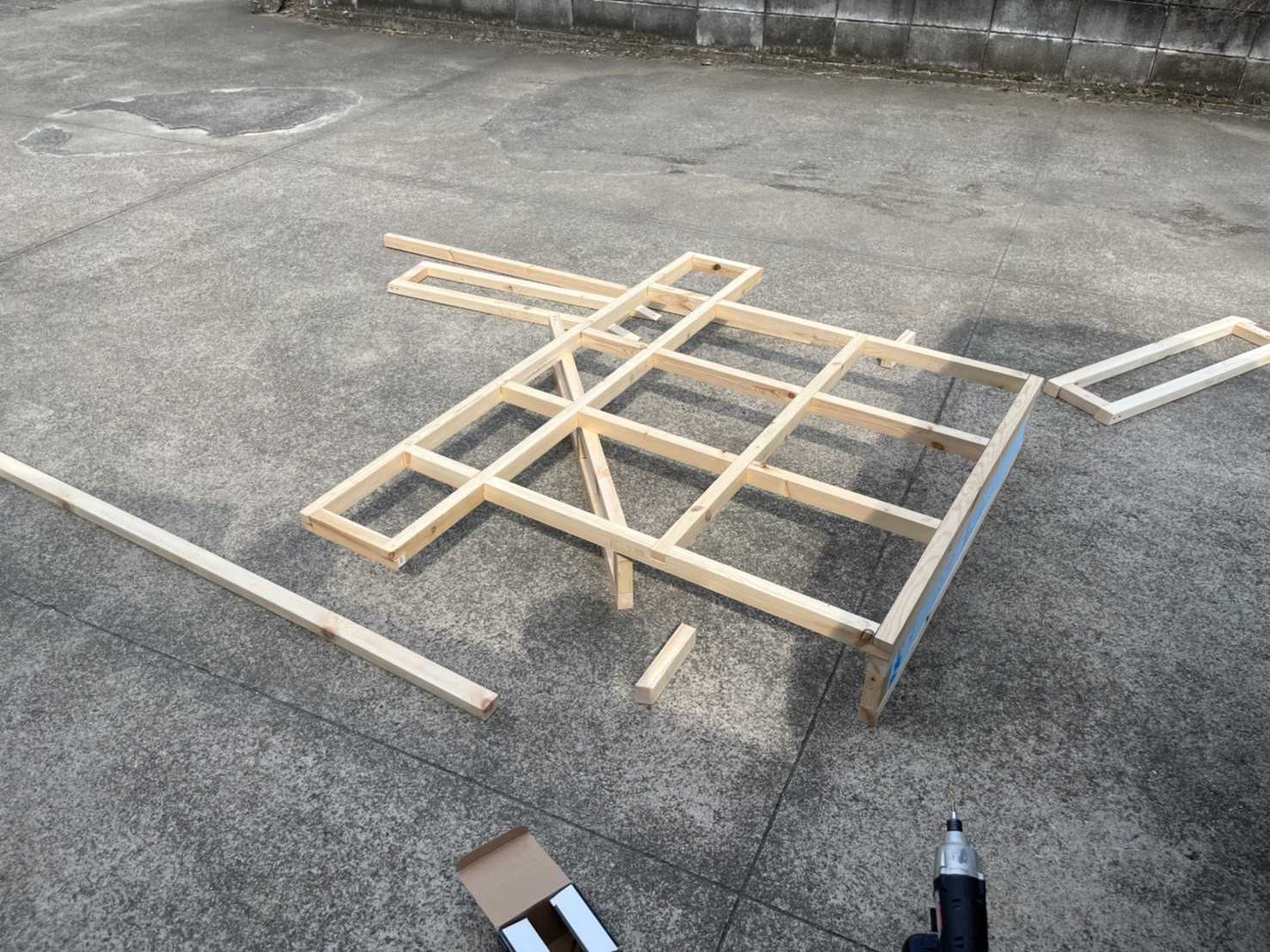

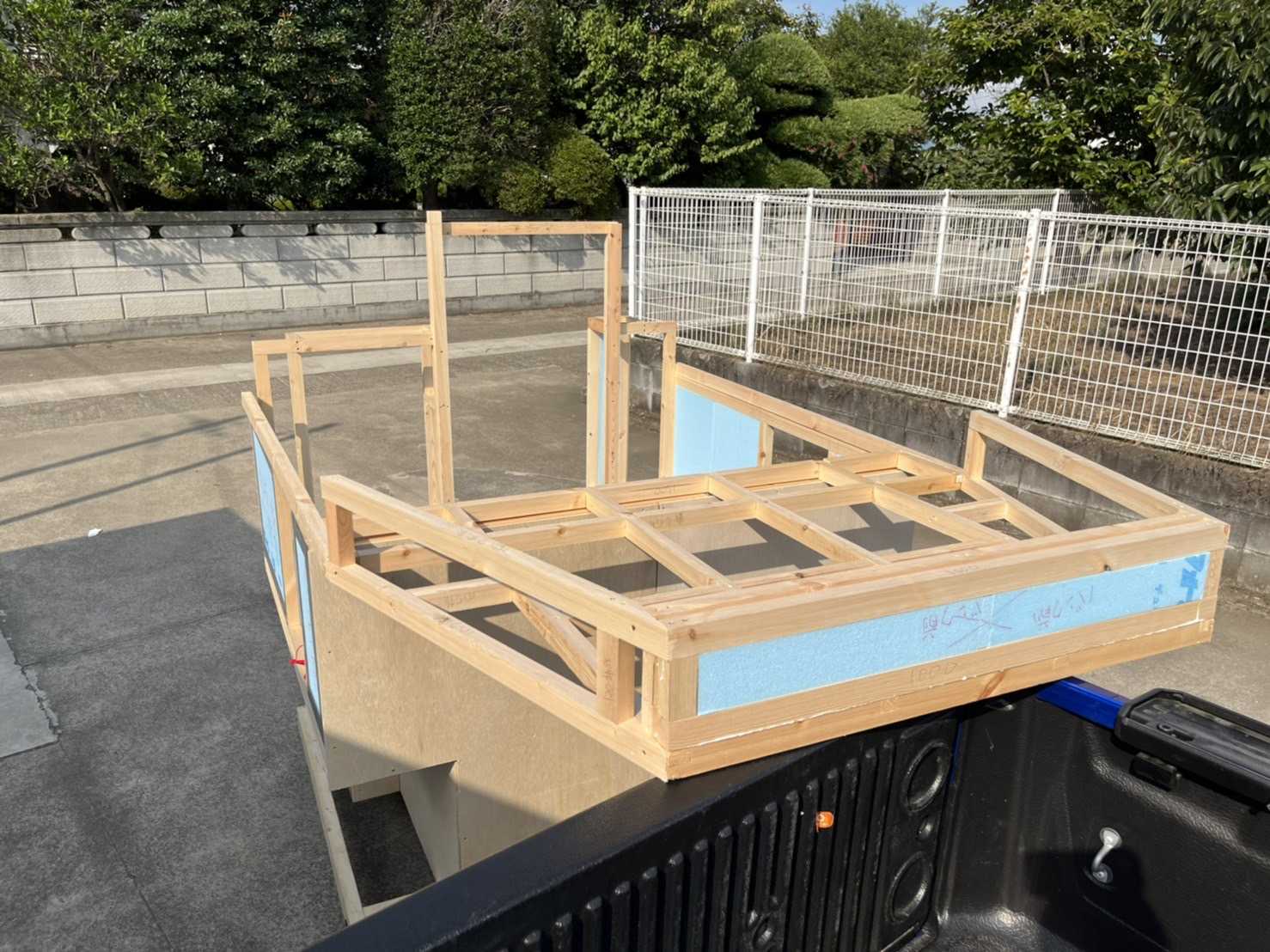

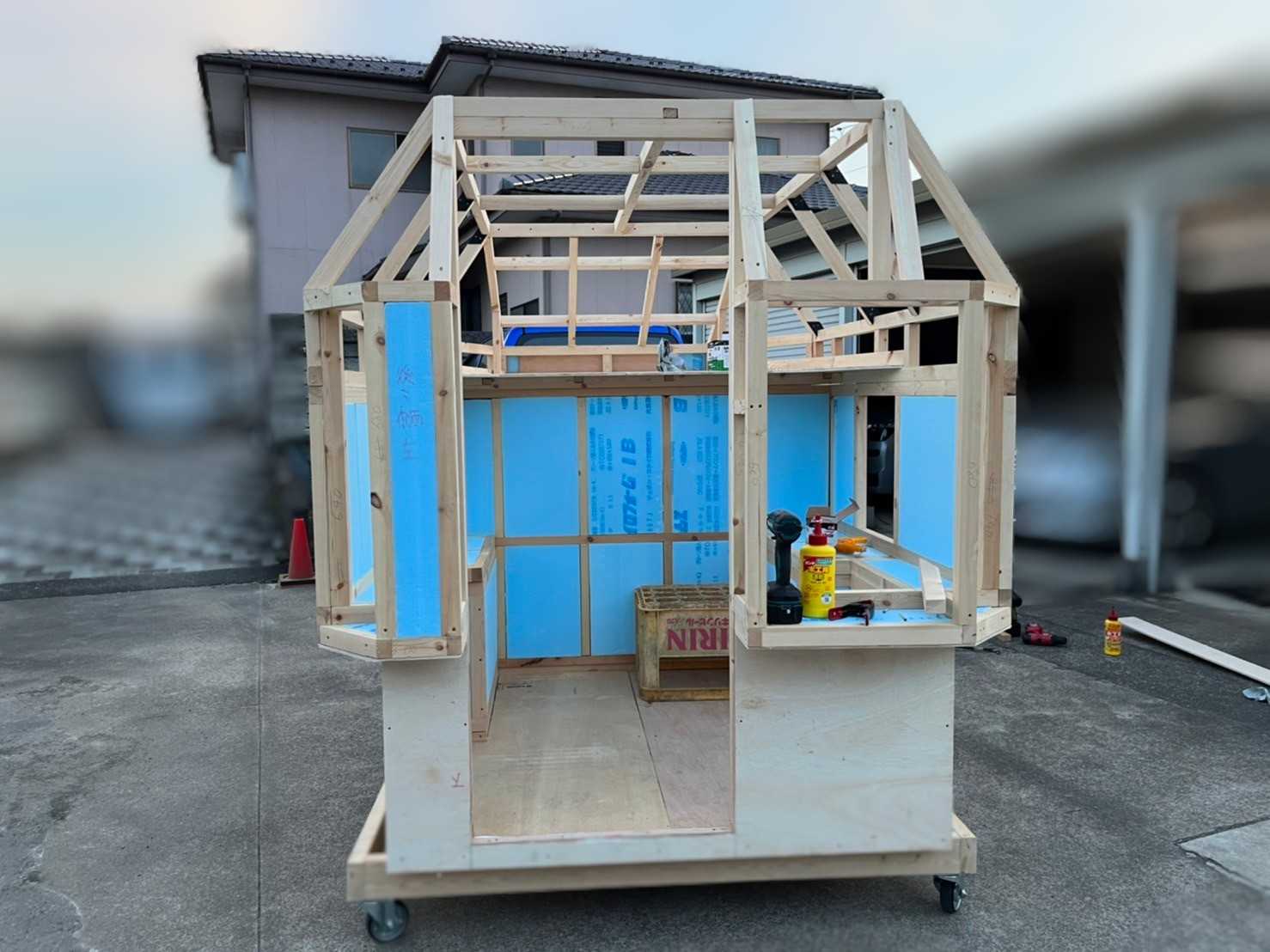

ここで、バンク部を含むシェルの上部を別で組立てます。

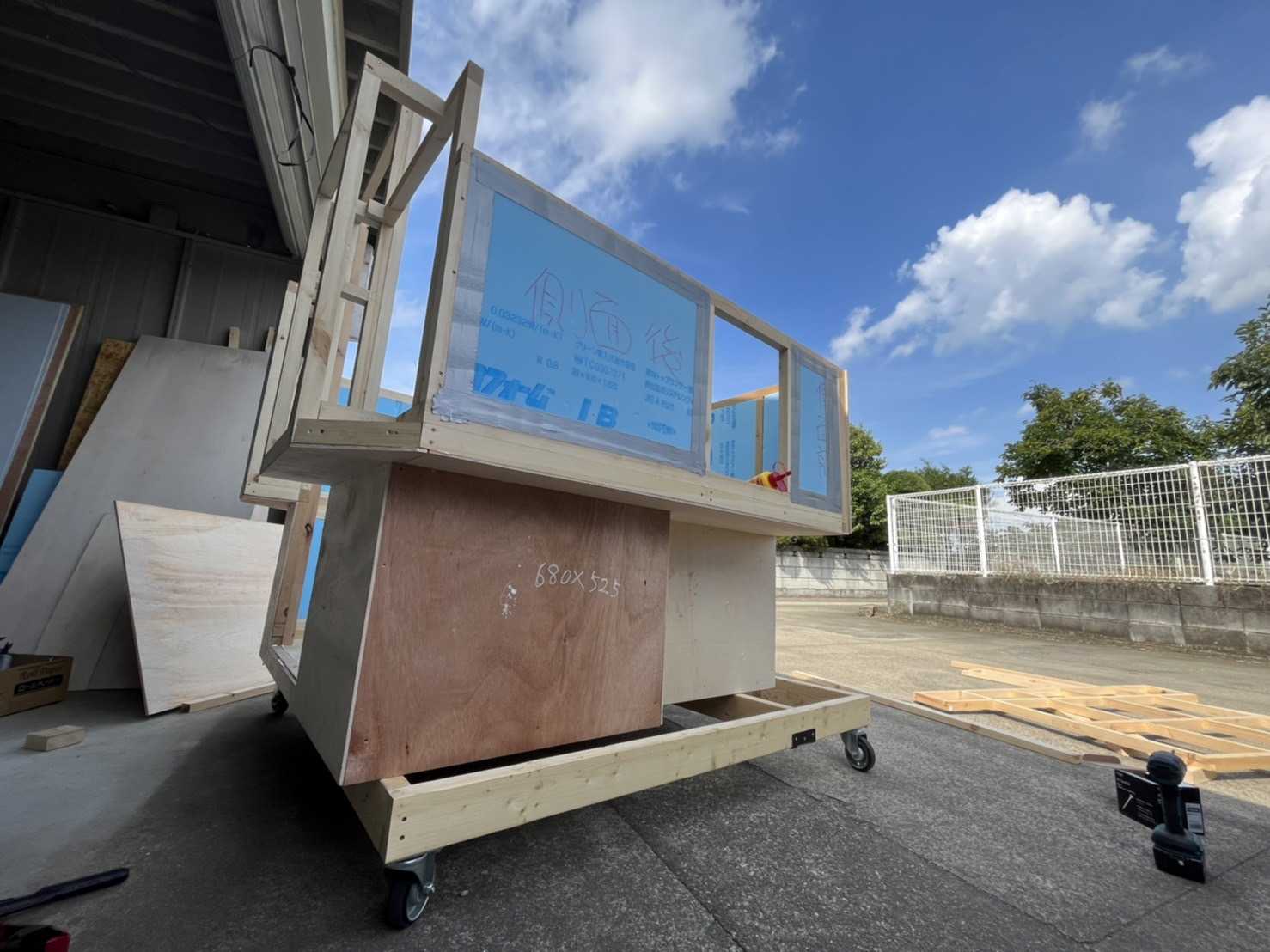

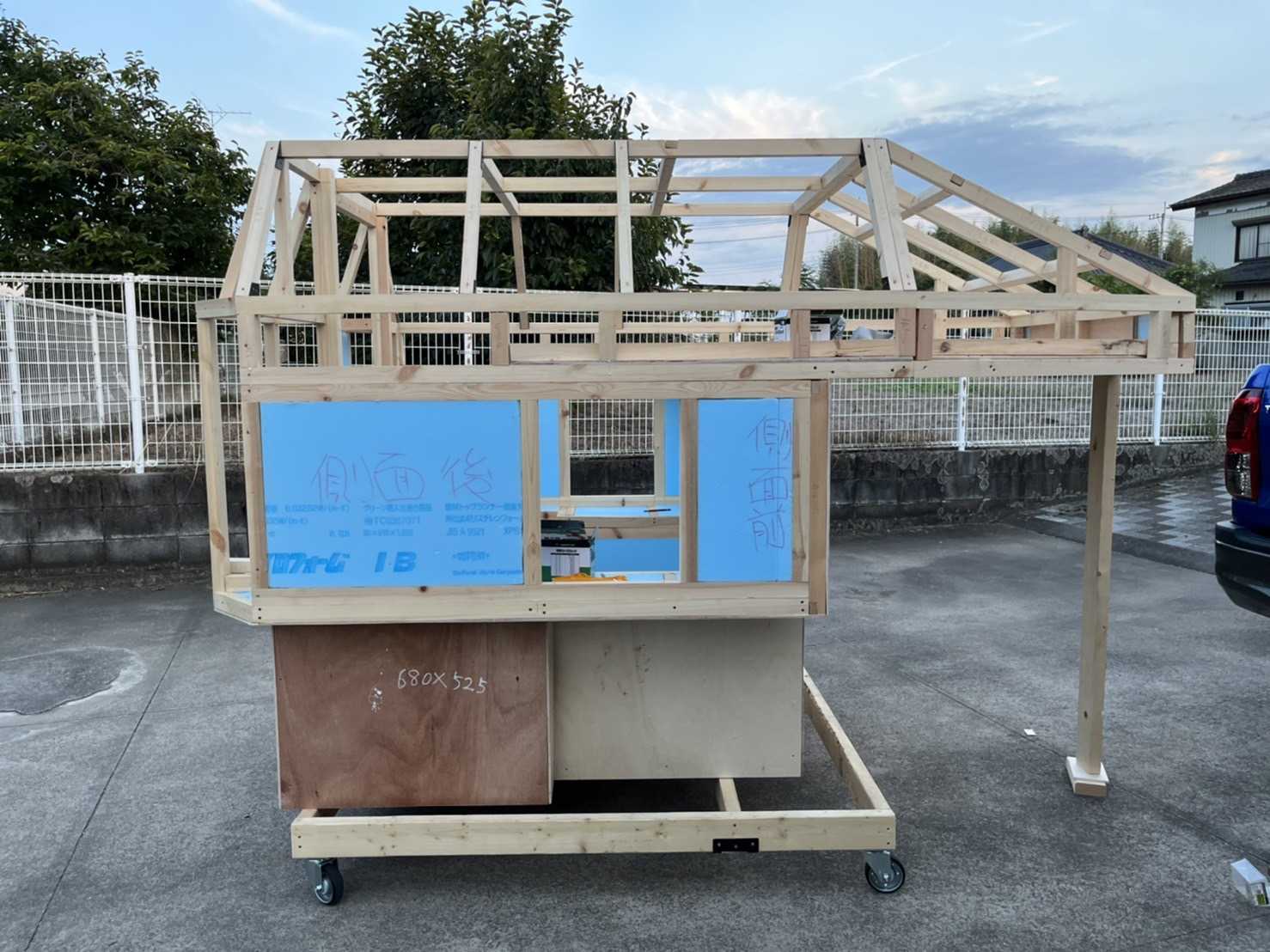

仮組み。
そして合体！
もう、見えますね! 完成形がw（早い）

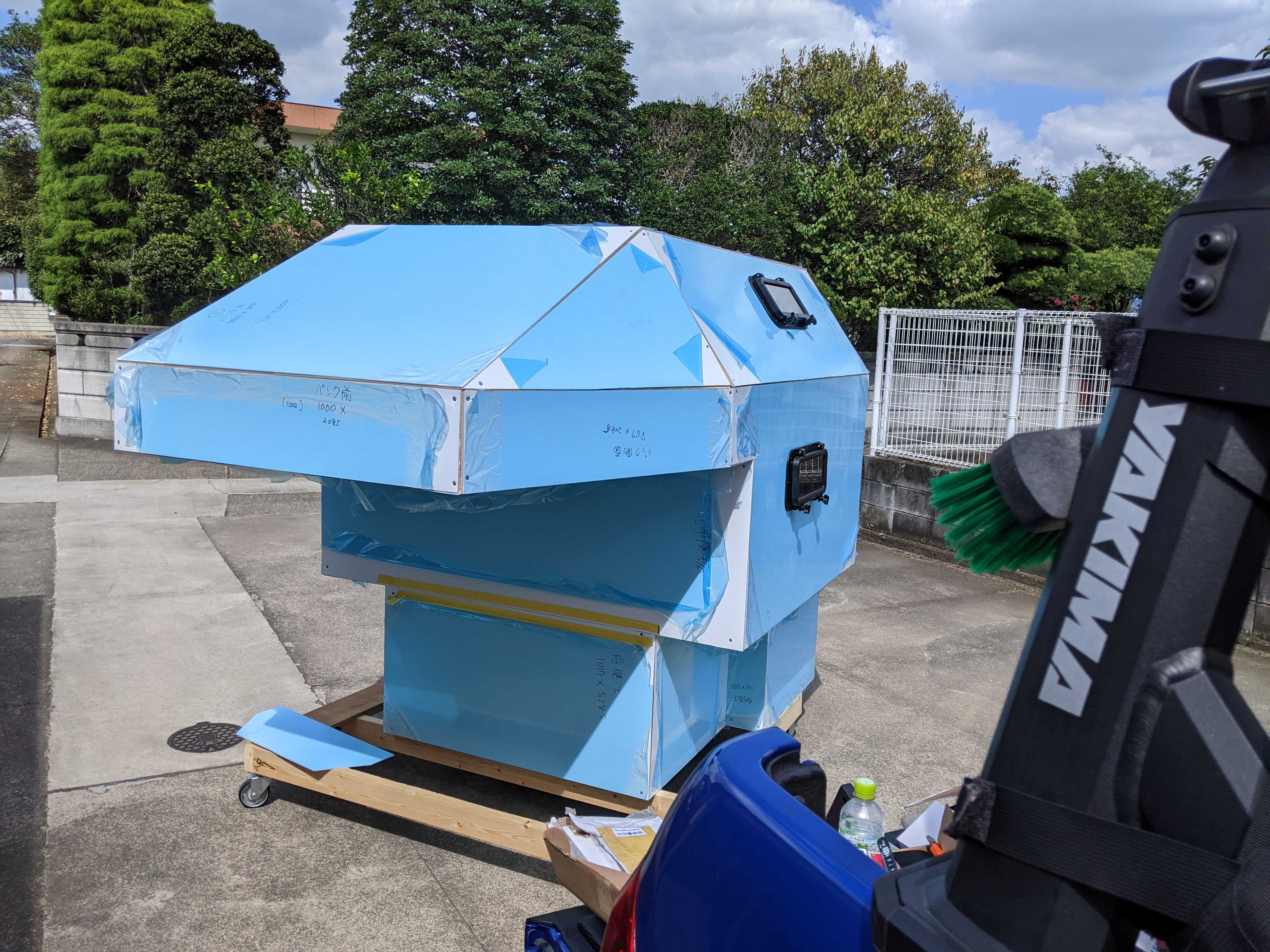

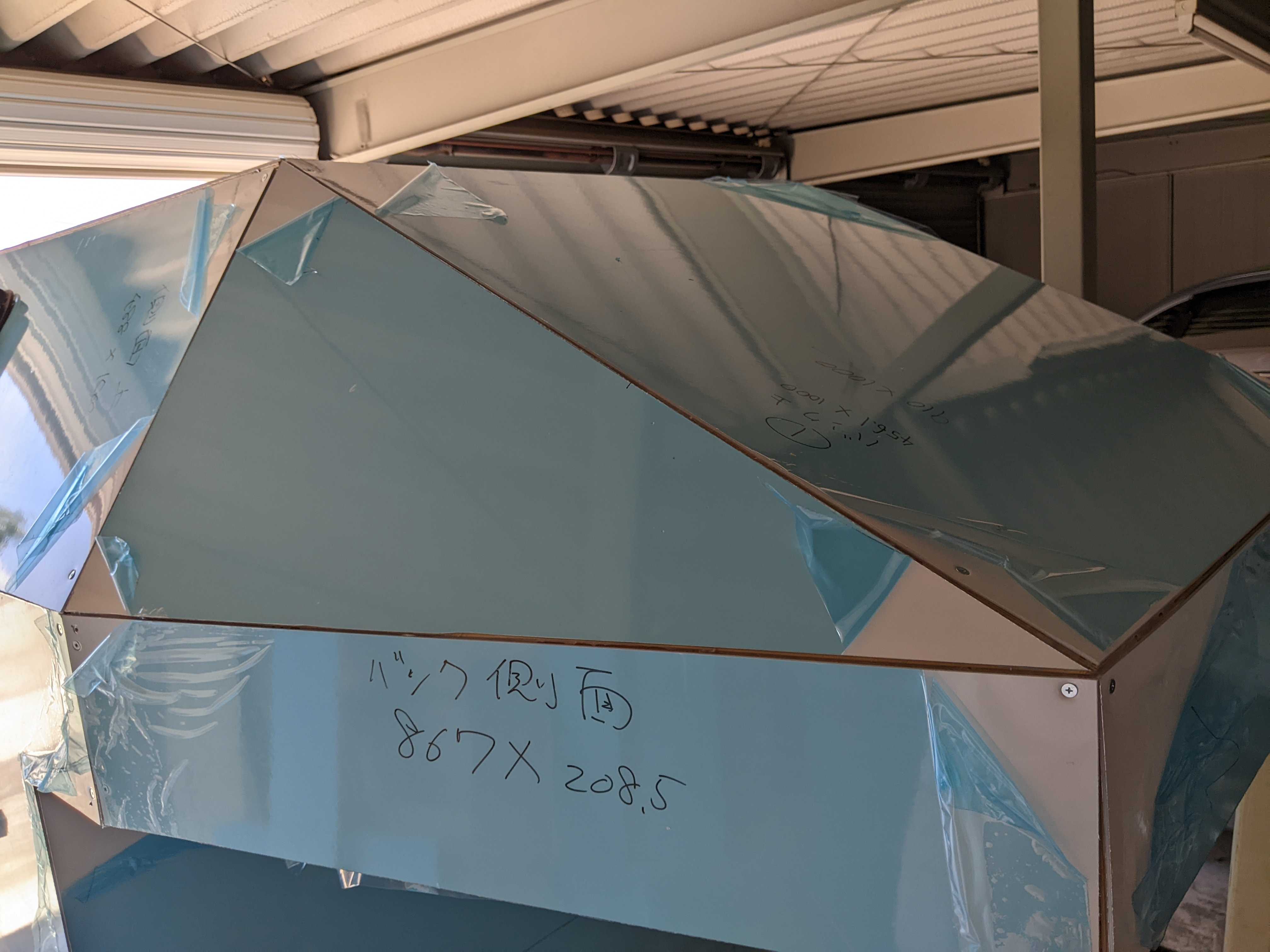

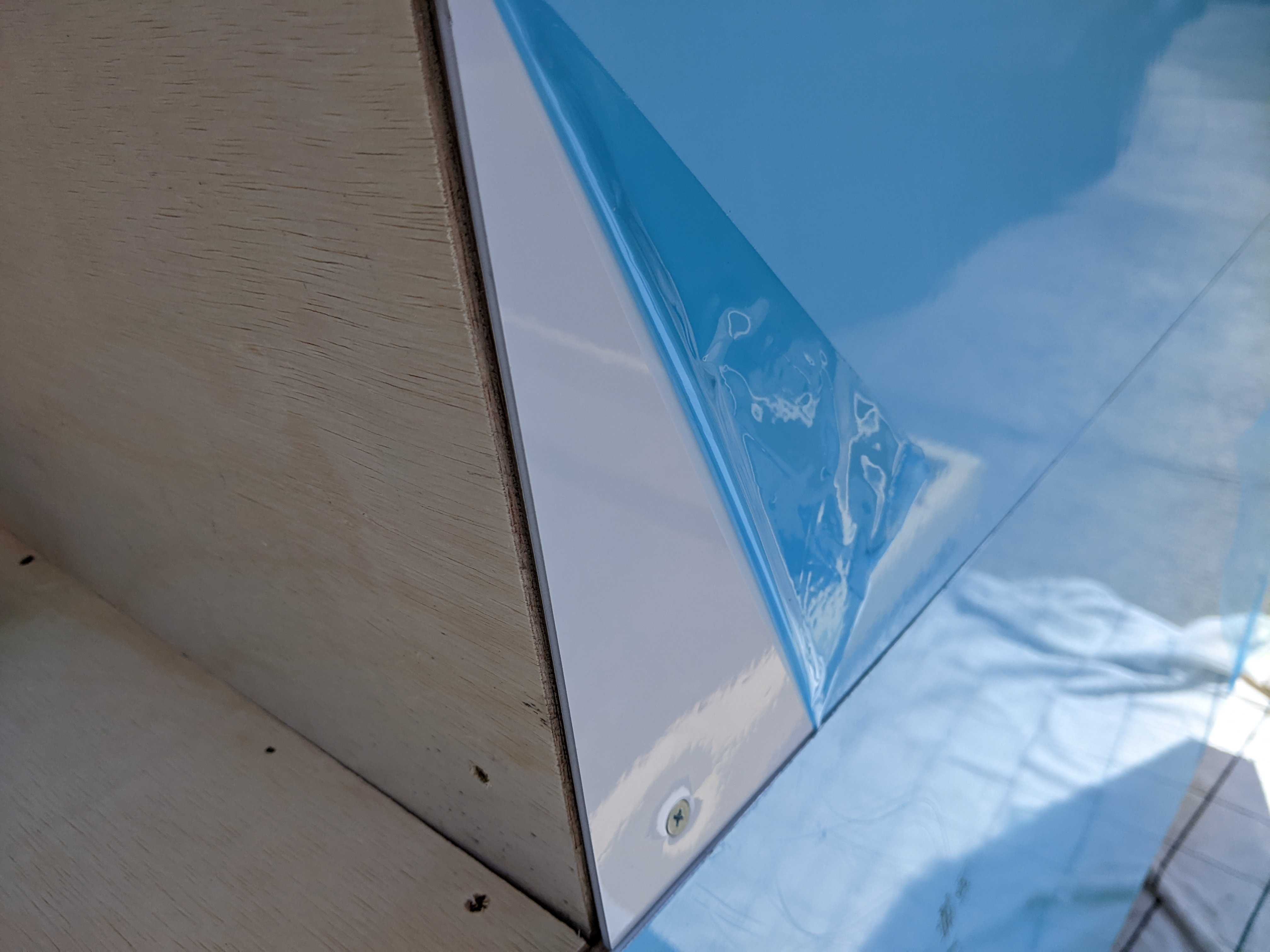

全体にスタイロフォームをはめ込みベニヤを貼るのと平行して、外装となるアルミ複合板も貼っていきます。

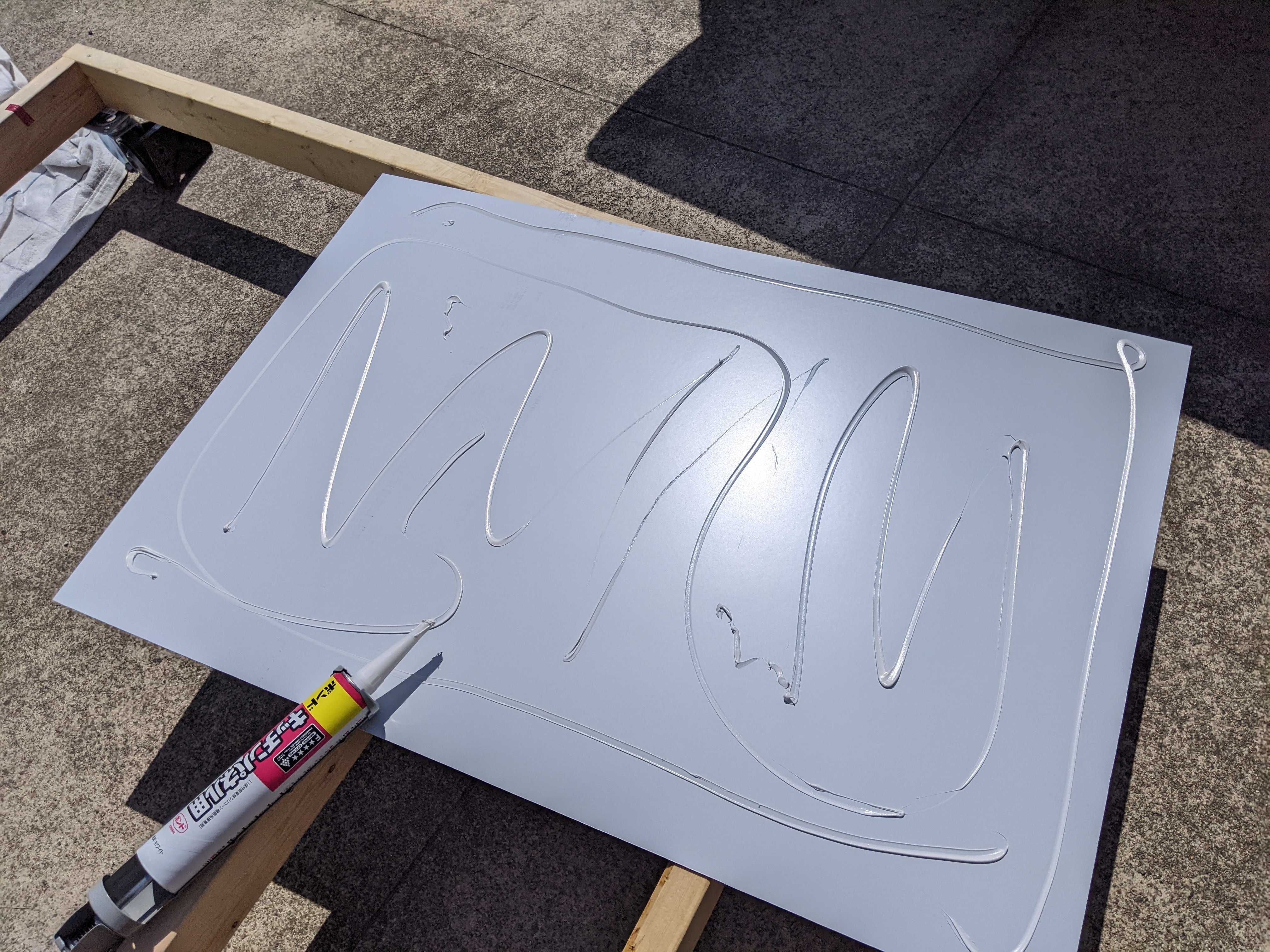

裏面を脱脂しパネル用の両面テープとボンドで貼ります。

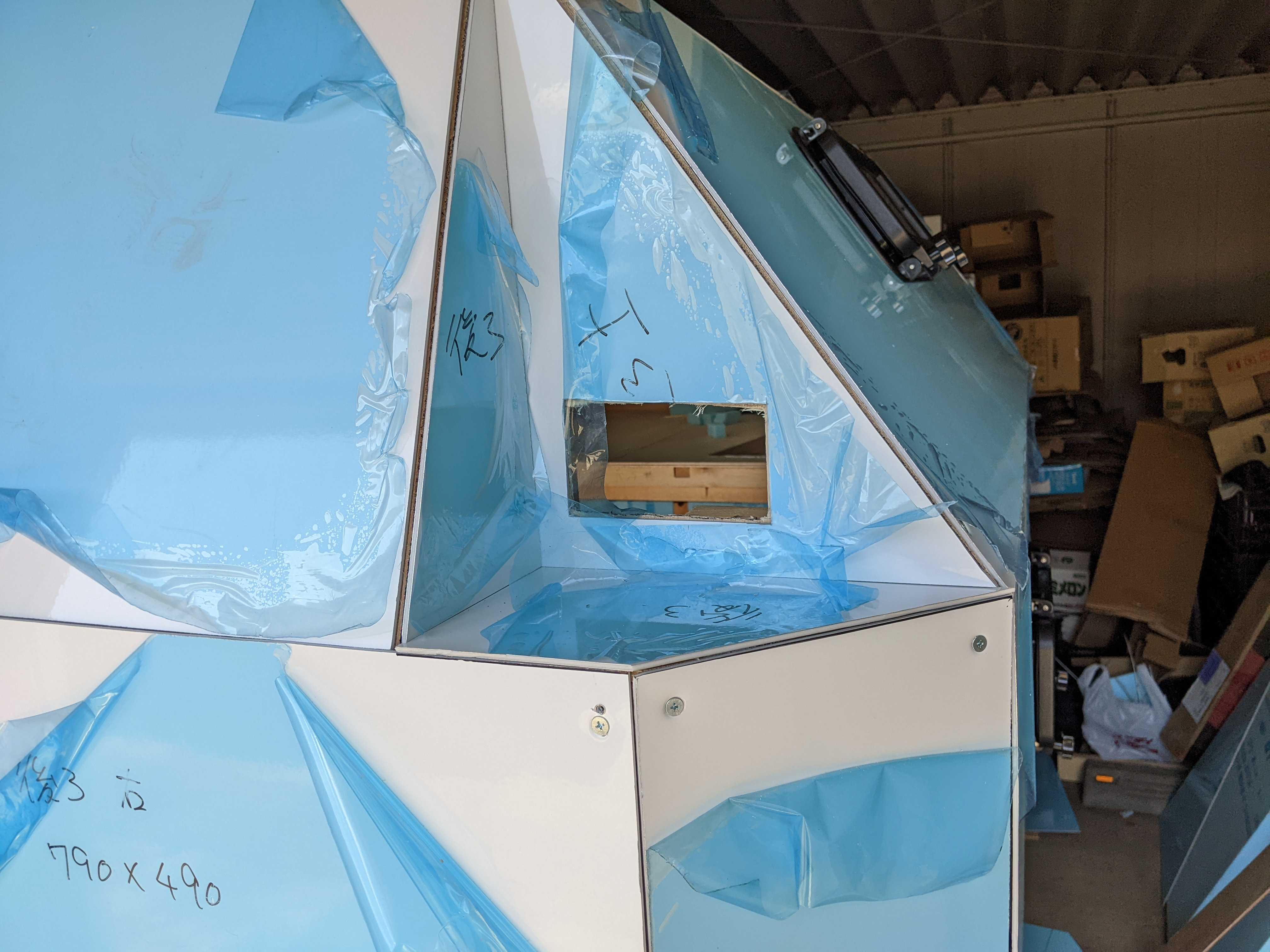

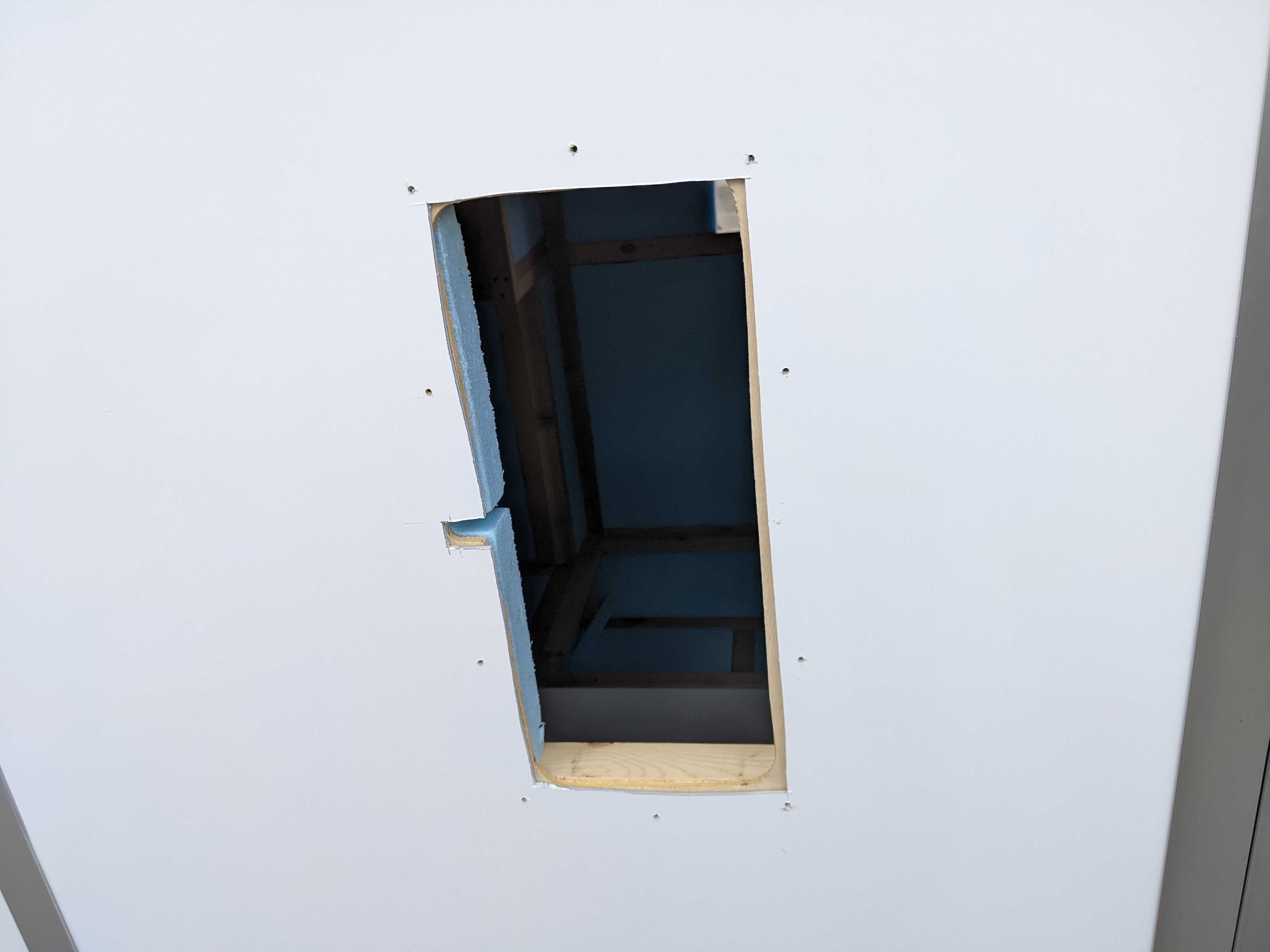

側面の窓を設置するところは、ジクソーを使い、穴を開けました。

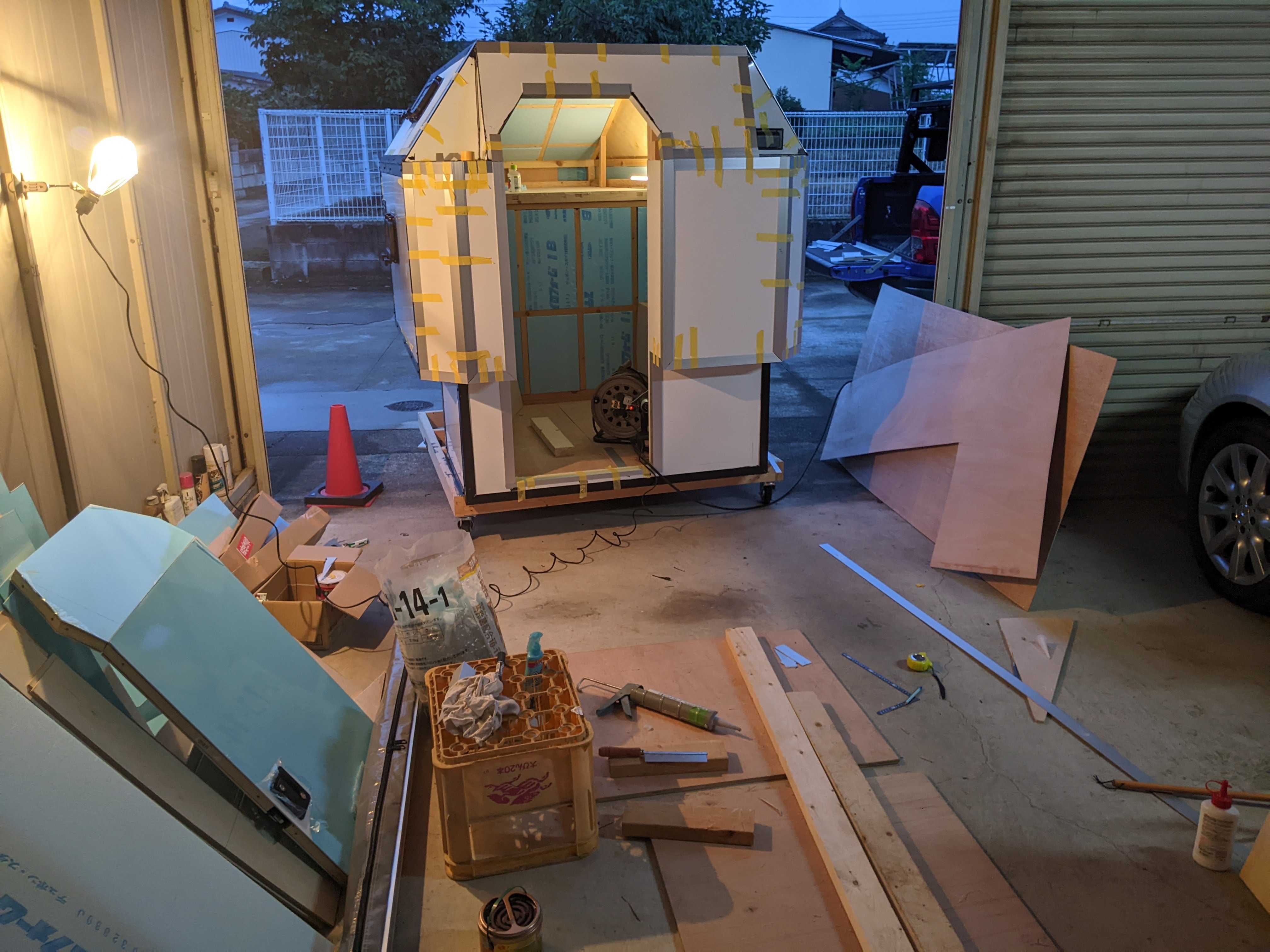

バンク部などの上の方の作業も進め、全体の下地貼りが終わりました!

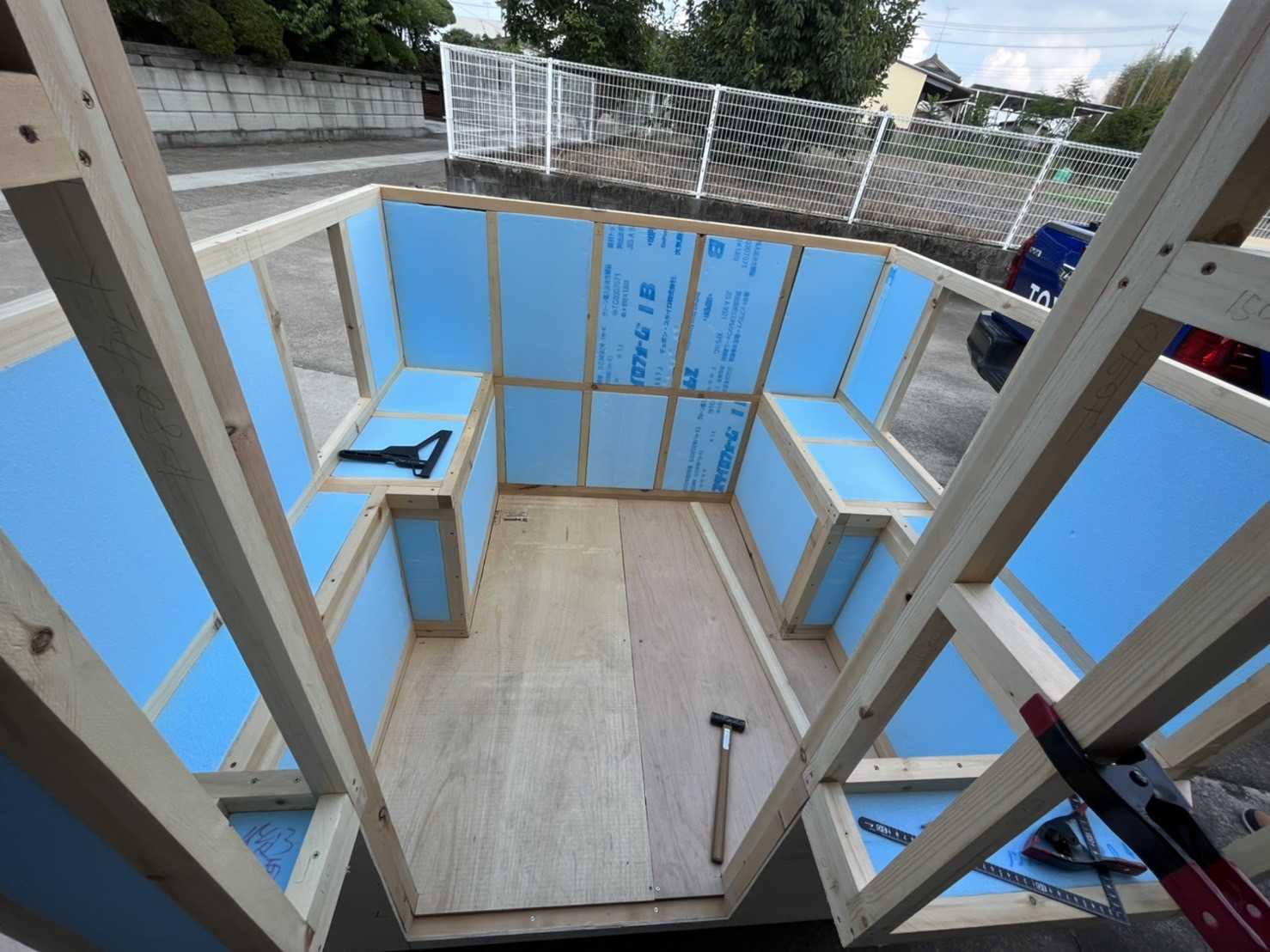

内部です。
バンク側面のスタイロフォームは後でやります。
アルミ複合板貼りを進めます。
換気扇のカバーを黒に塗装しました。

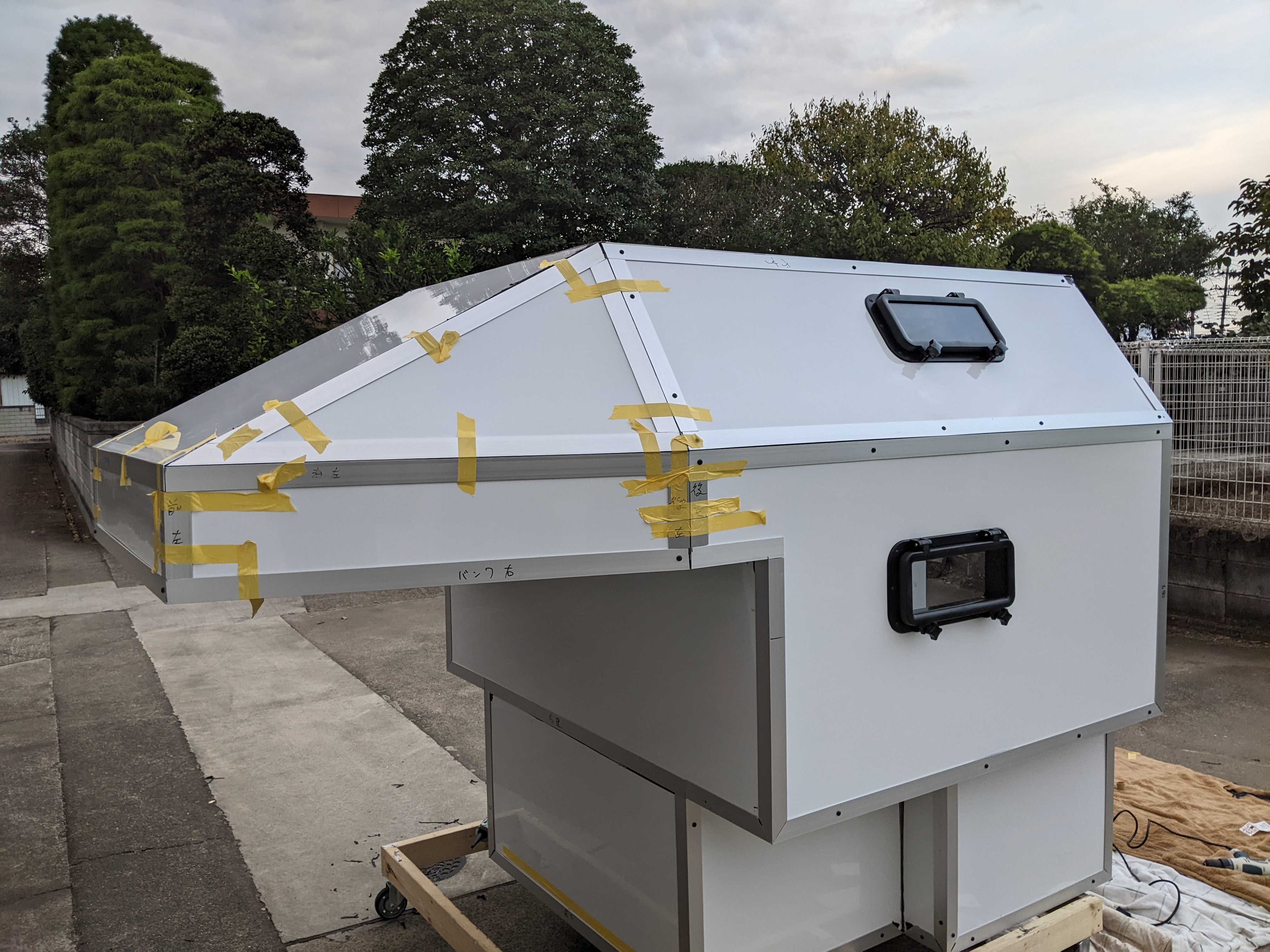

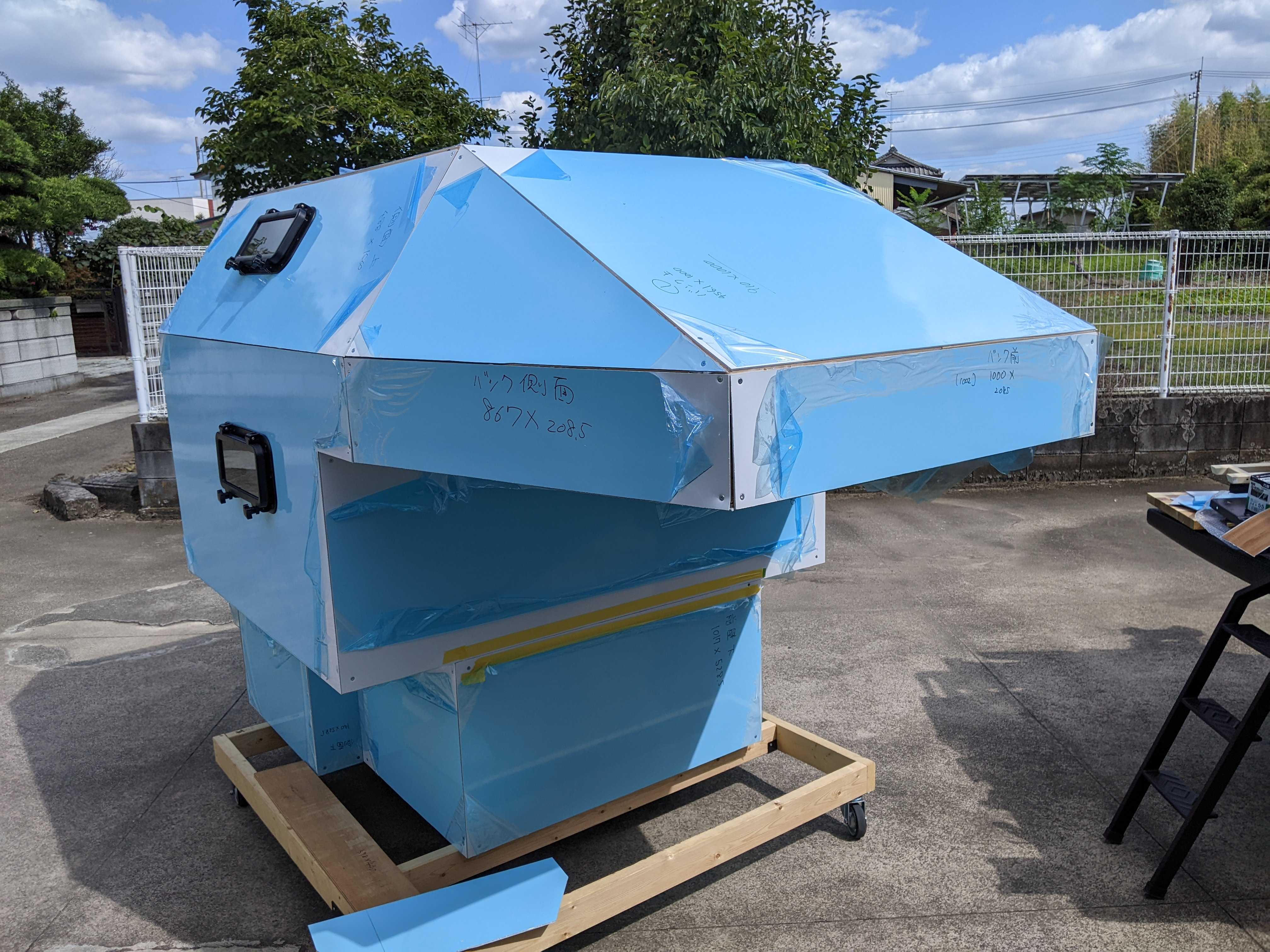

そして、アルミ複合板が貼り終わりました！
窓はただはめ込んでるだけです。

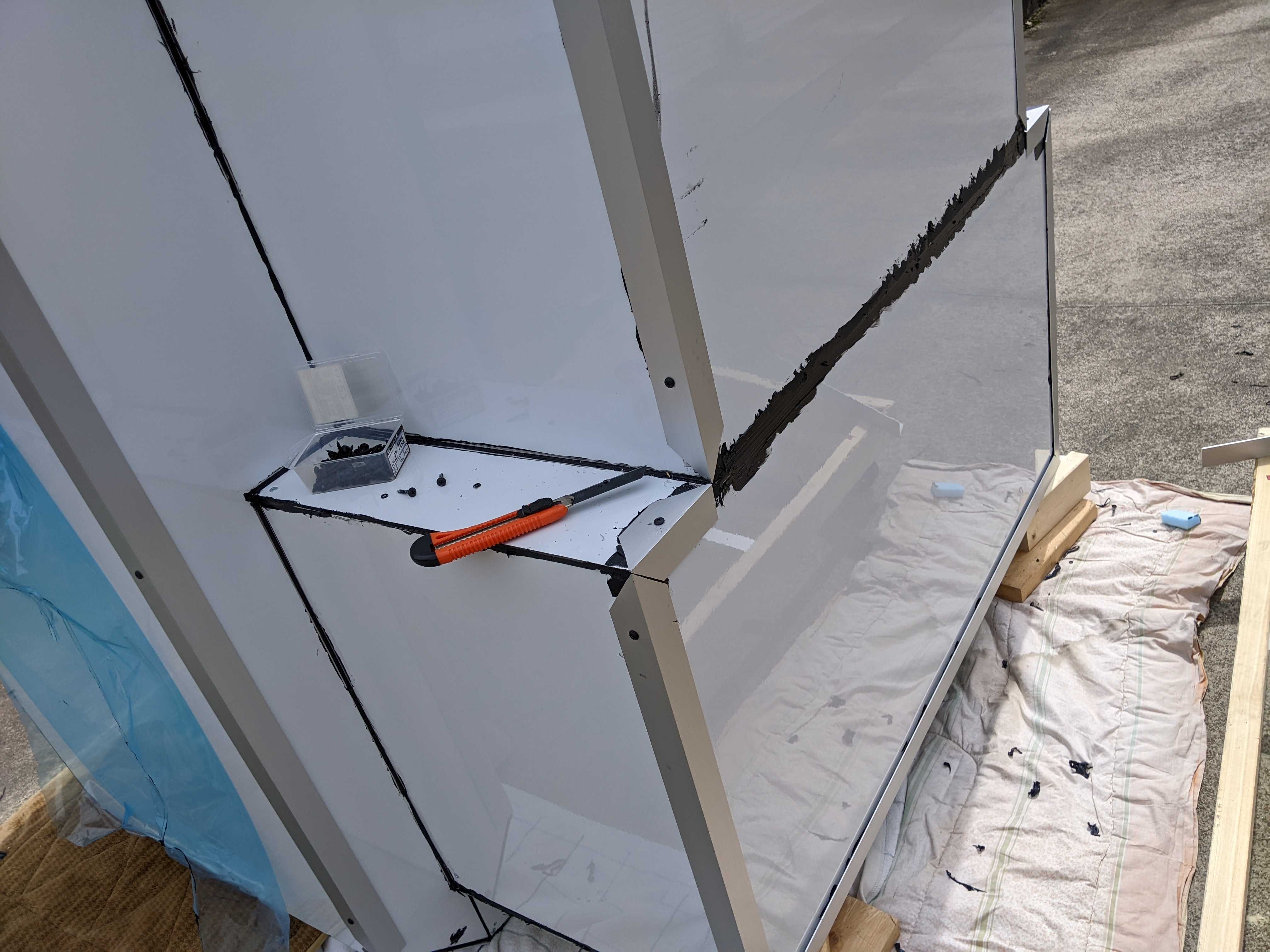

ここで保険的な意味で、アルミ複合板の継ぎ目やビスの箇所にコーキングしました。
そして次の工程へ。
アルミ複合板の継ぎ目やビスを隠すため、アルミアングルやアルミの板を貼っていきます。
まず、材料をグラインダーや金属用の歯にした丸のこでカット。
それを野外用の接着剤とパッキン付ビスで取付ます。
いい感じです！
材料のカットが面倒でしたね。
また、このタイミングで窓を取付ました。
さて、からコーキングしていきます。

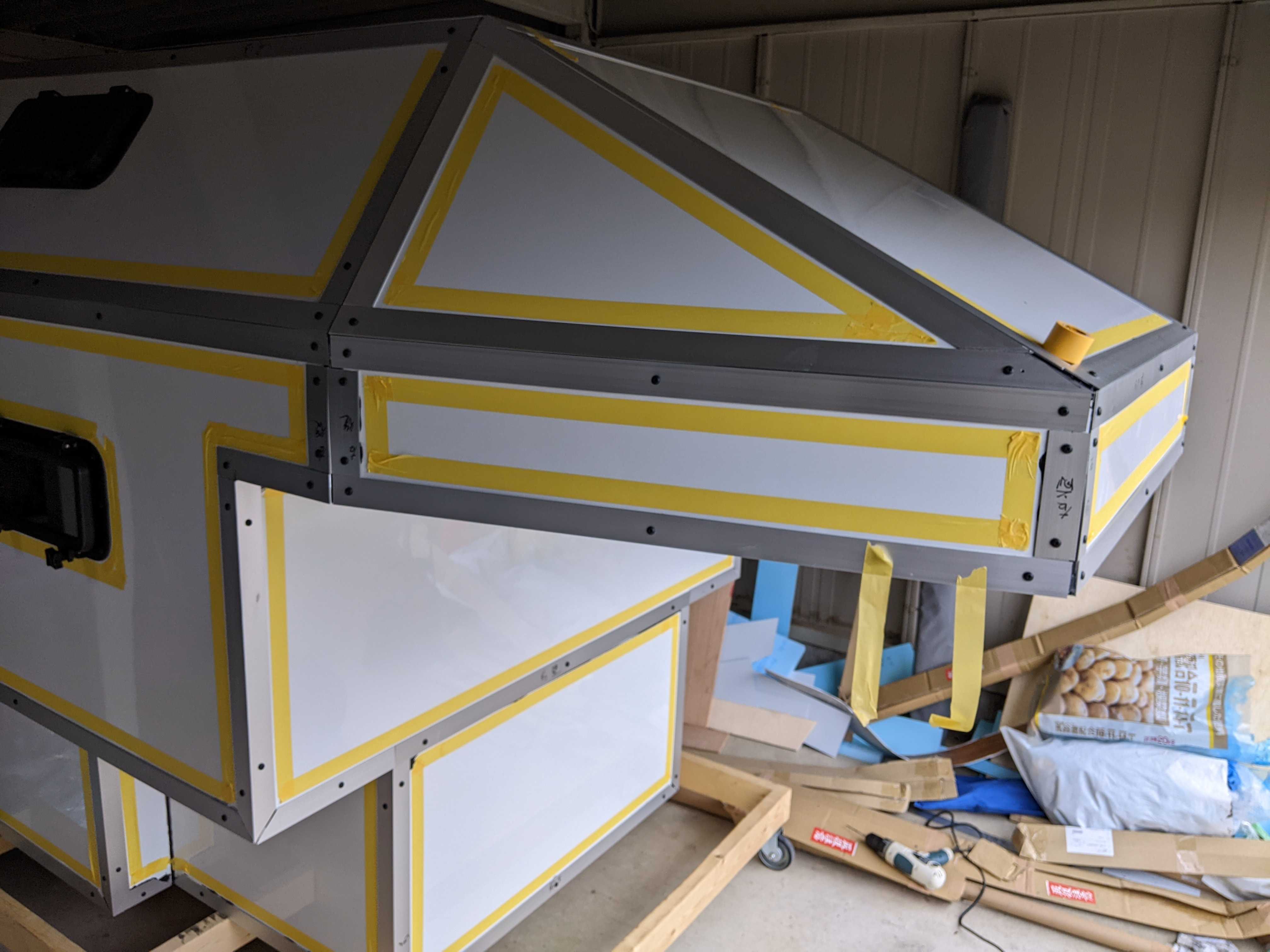

コーキングする箇所にマスキングテープを貼ります。
そしてコーキング剤を打ち乾く前にマスキングテープを剥がします。
ちょっと汚いですが、素人なのと雨漏りが怖いので妥協。

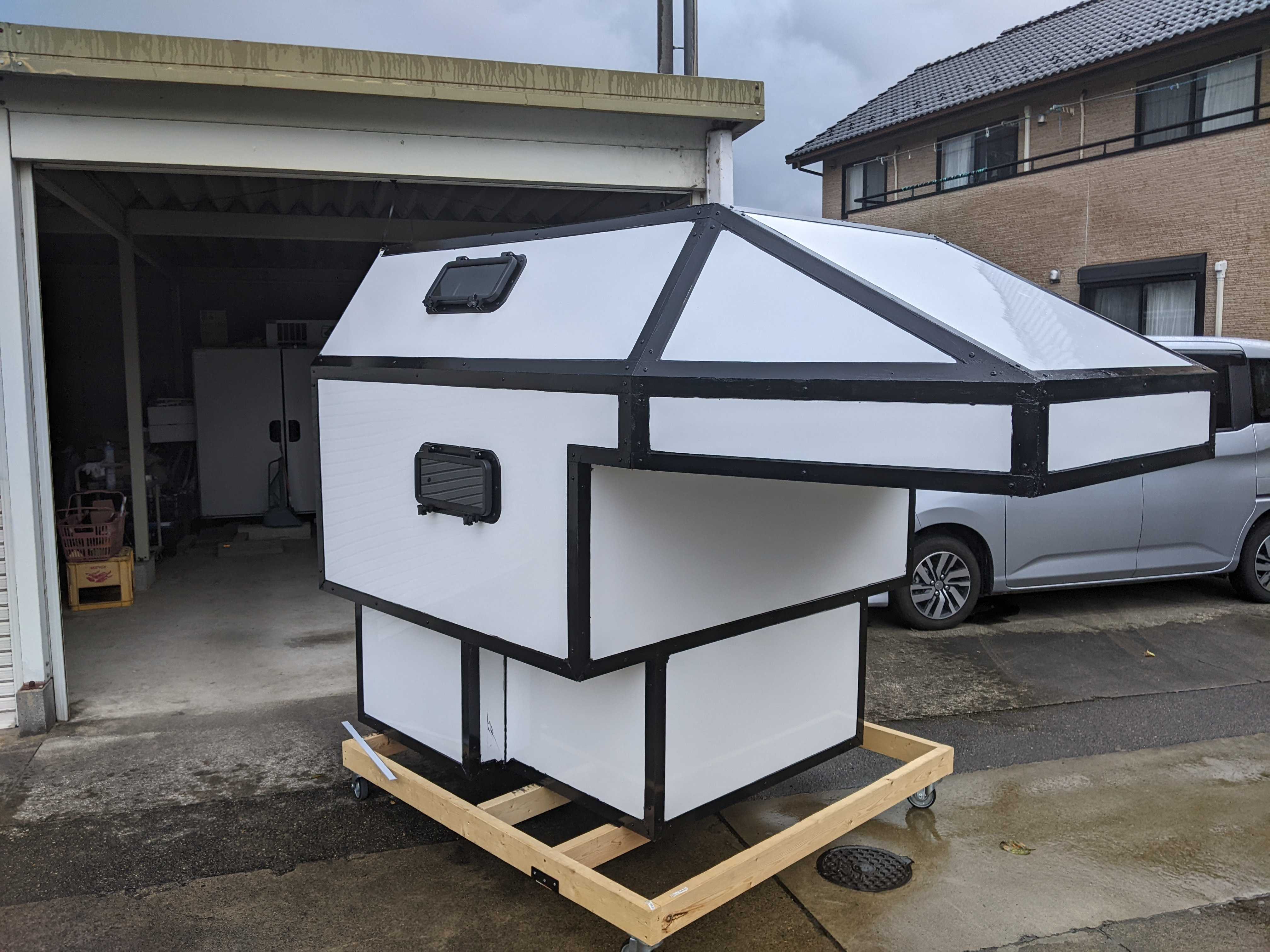

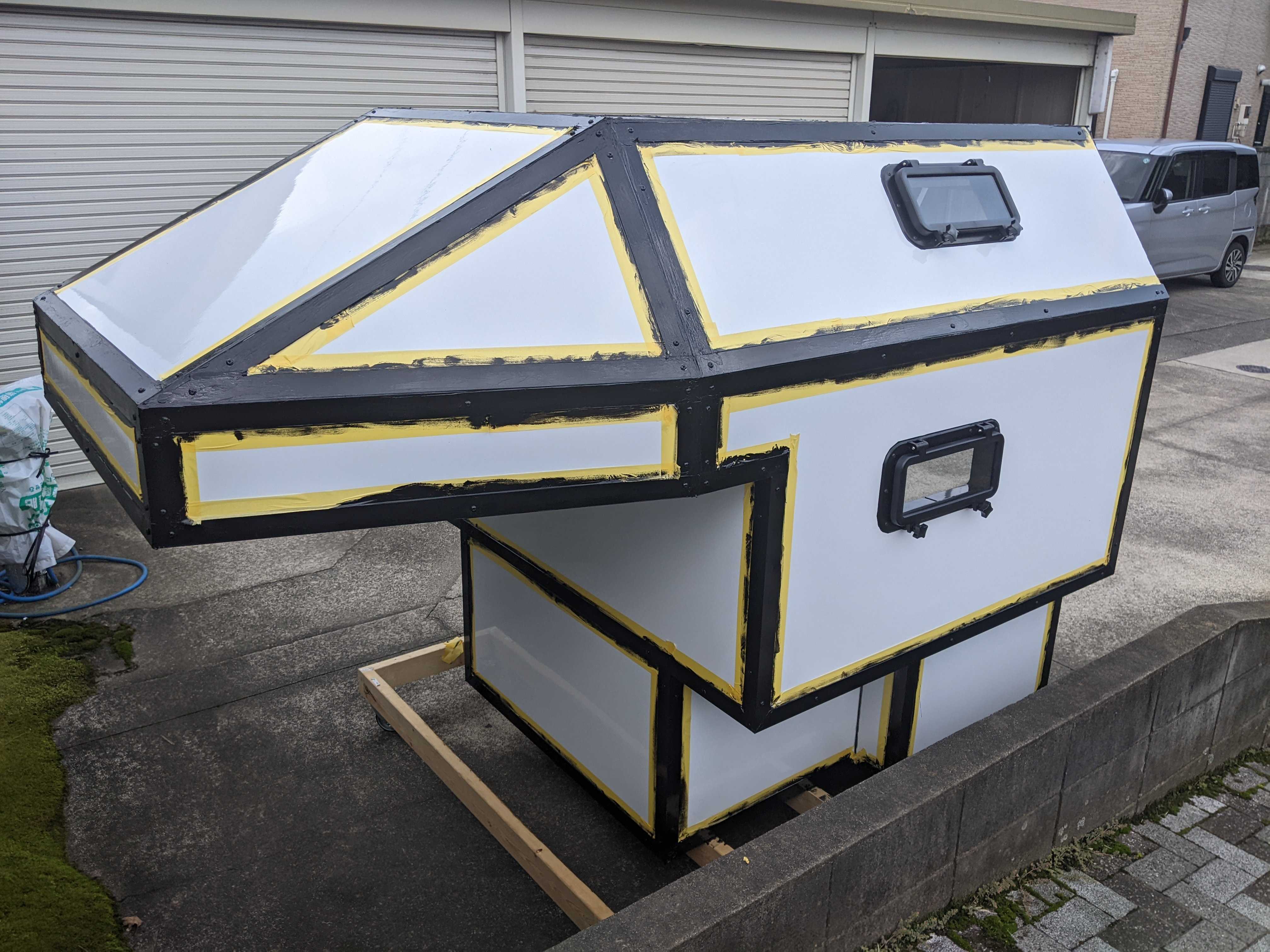

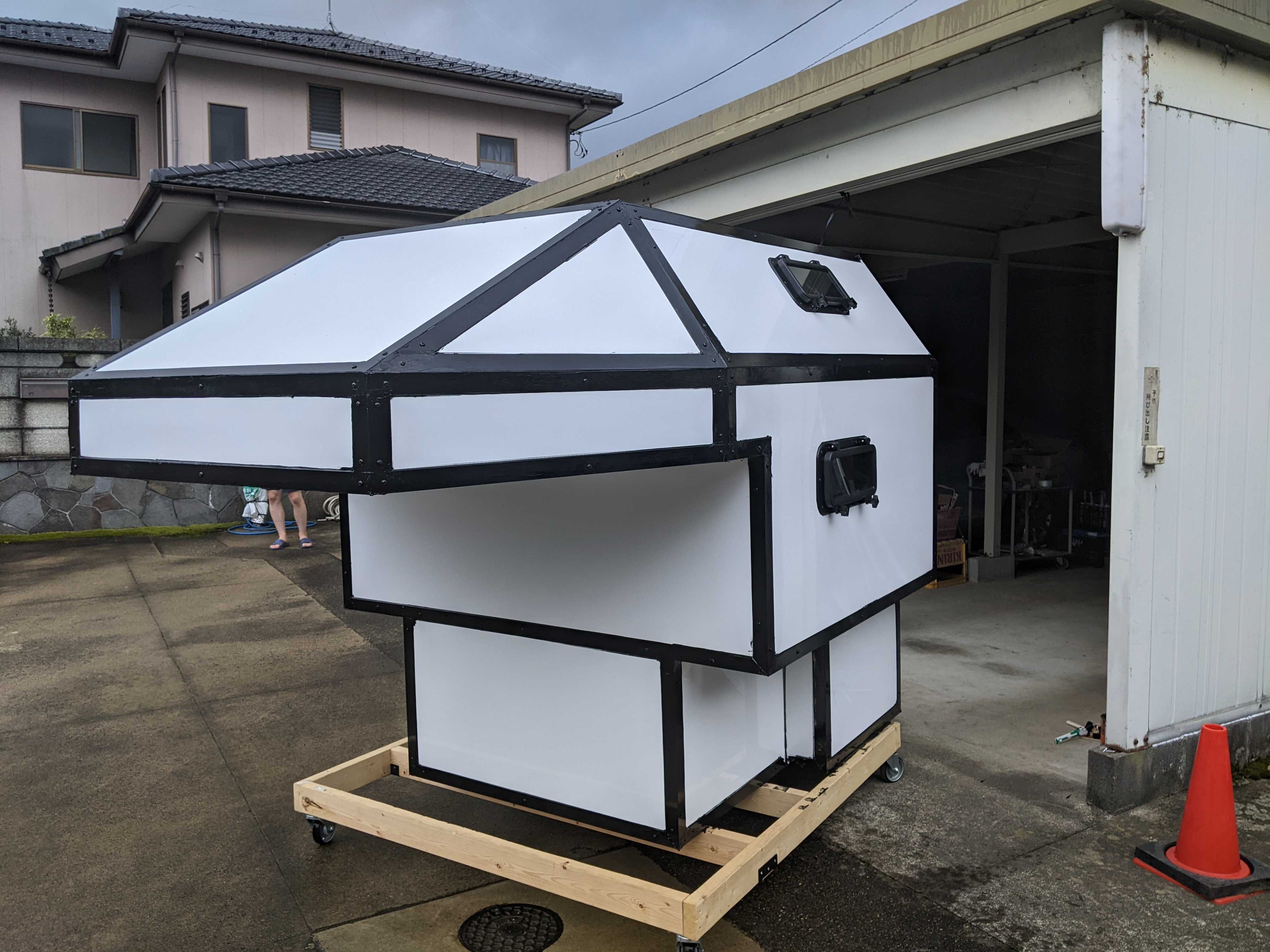

コーキング剤が固まったら、またマスキングをして今度はアルミの箇所を黒に塗装しました。
白と黒のカラーいいですね～！思いどうりにできました。

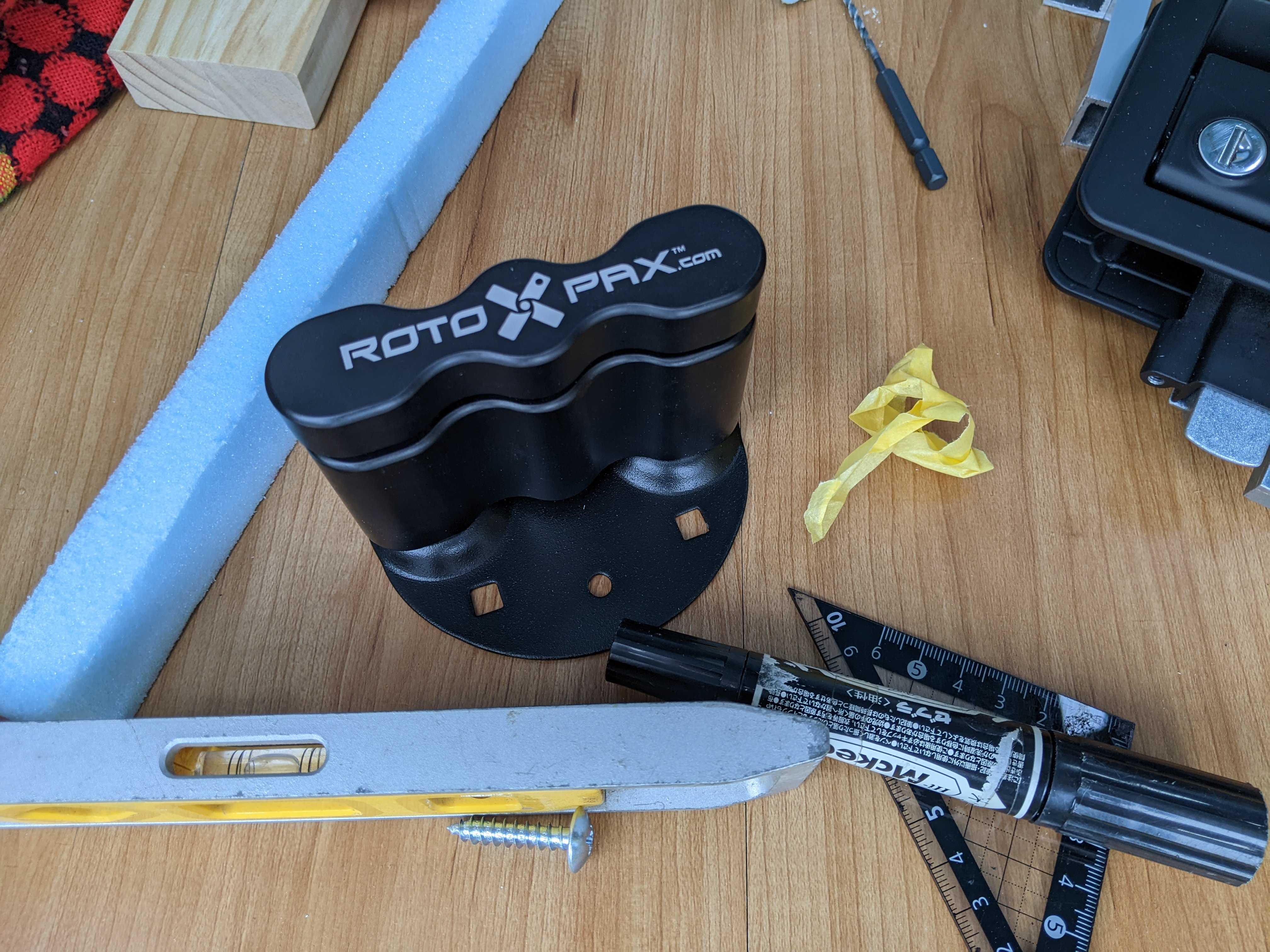

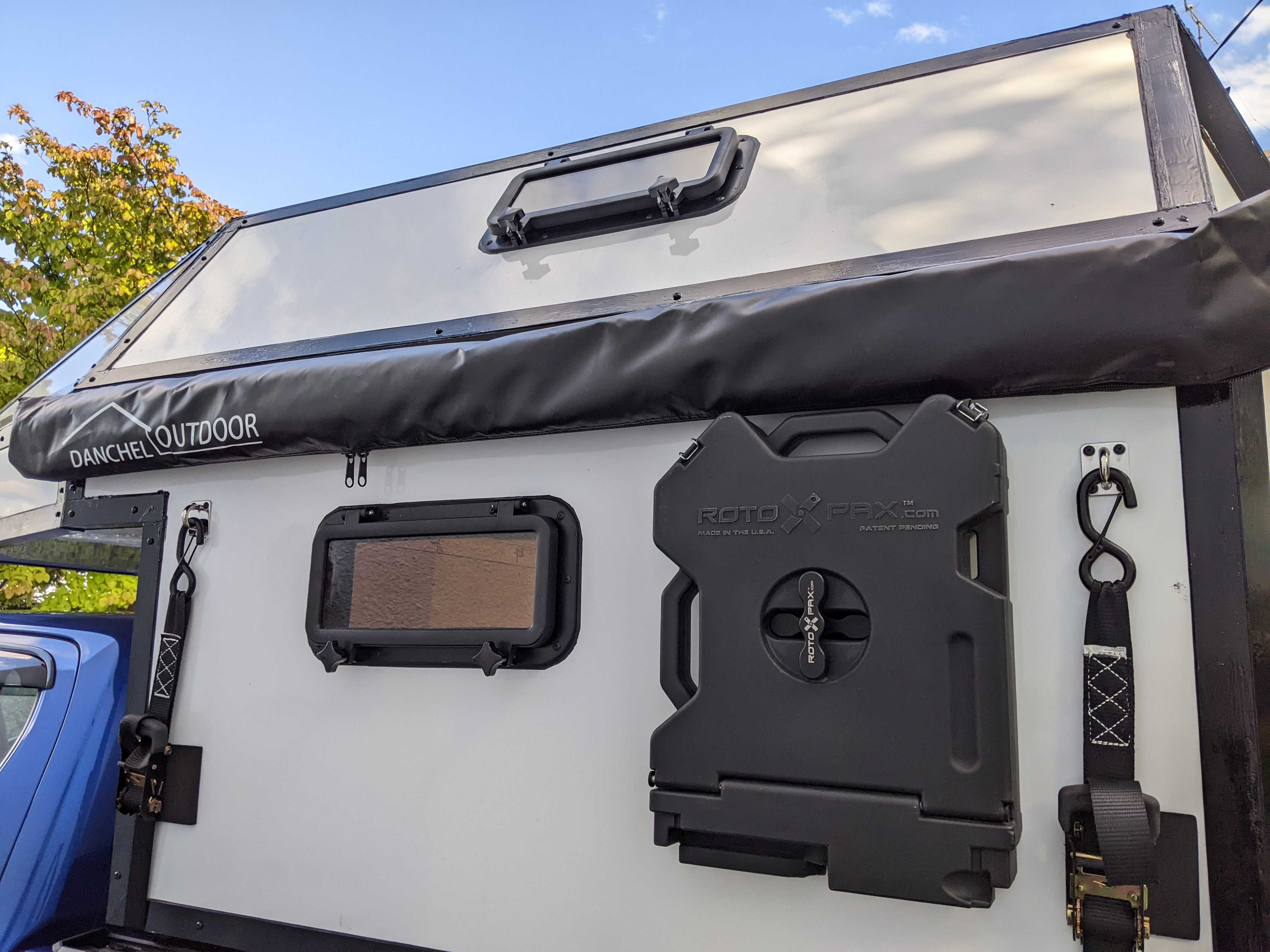

ロトパックスのコンテナを取付られる様に専用の器具を取付ます。
キャンピングシェルのデザインの時点からロトパックスコンテナを取付を考えていたので、今作のキーアイテムです。
ただ、ロトパックス関係のパーツ高いですよね。
どうにか手に入れました。
ロトパックスのコンテナは元々ハイラックスにYAKIMAのやぐらとともに取付けていたので、キャンピングシェル様に新たに取付部のみ買いました。
取付位置を決め、強そうなビスで固定しました。
コーキングもしました。
製作スケジュールの都合上急遽、ハイラックスにキャンピングシェルを載せます。
本来は単管パイプと単管パイプ用のジャッキで載せる予定だったのですが、まだ、準備していなかったため、坂で高低差を利用し人力で載せました。

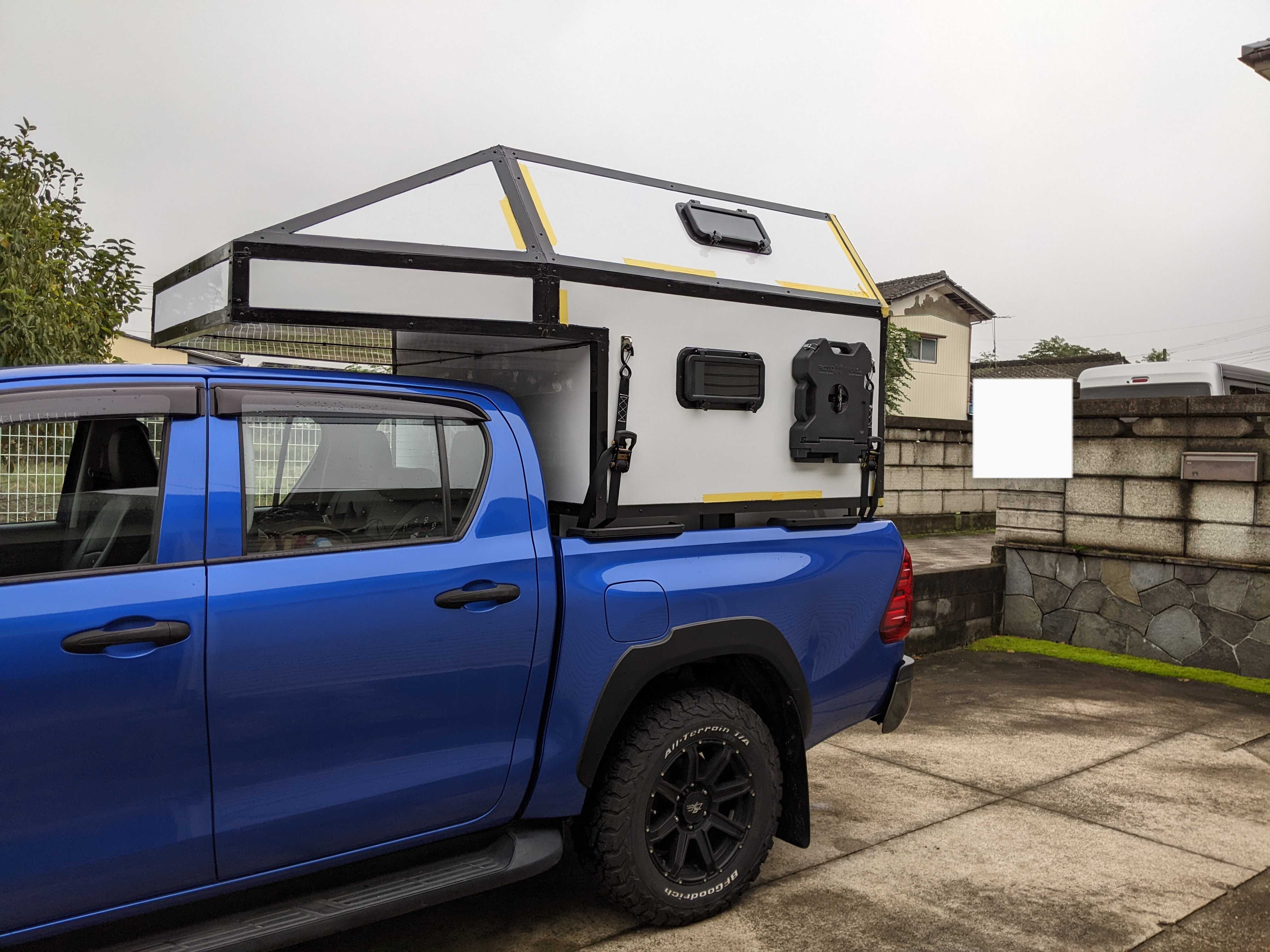

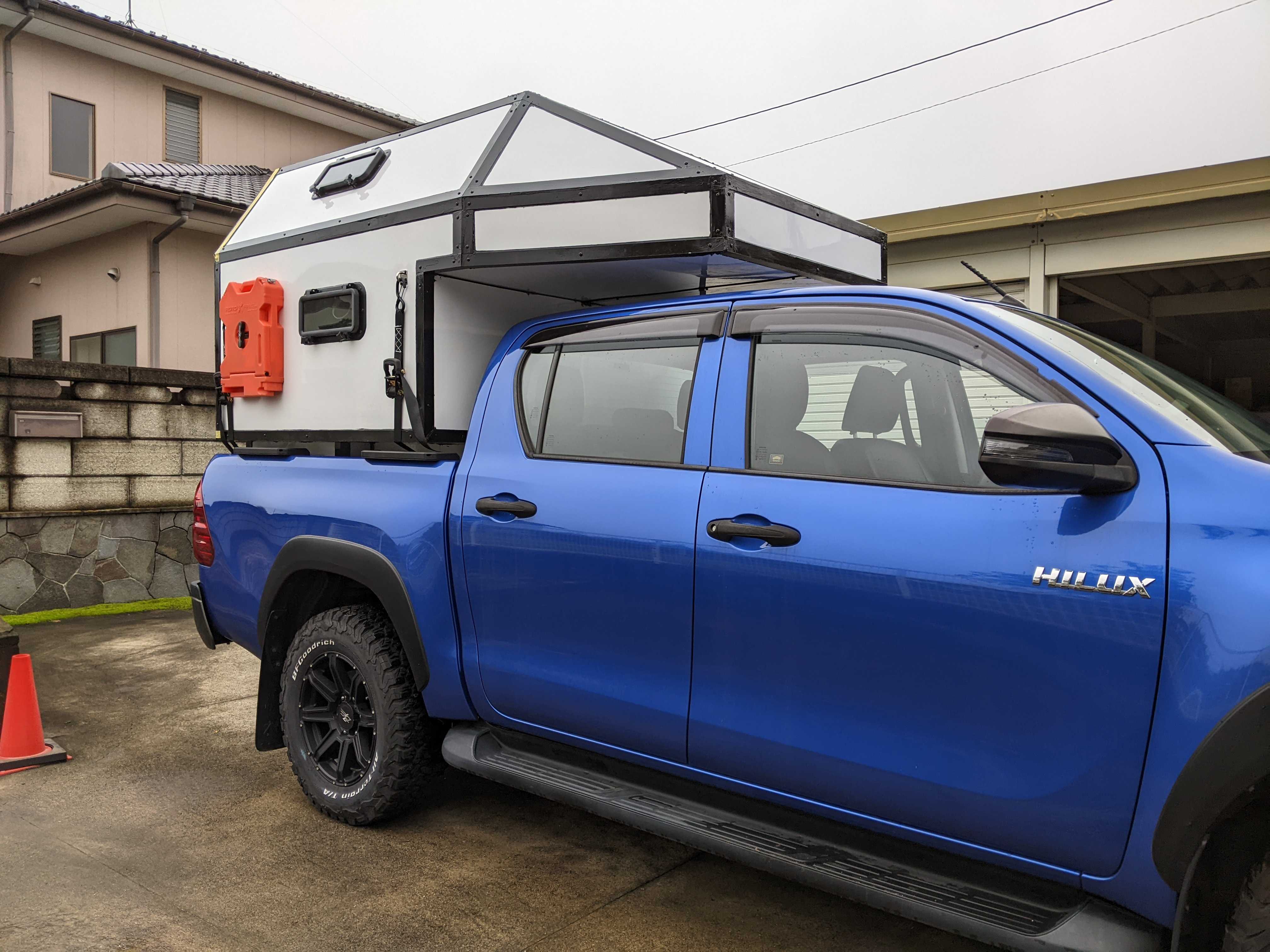

で、合体。
デザインと言うかイメージどうりにできたのではないでしょうか？！
やはりロトパックスがデザインの良いアクセントになっていますね！
オフロード感が出てます。
固定方法はラッシングベルトを使いました。
と、言うわけで無事トラックキャンパーになりました。
ただし、まだ作業はありますが…

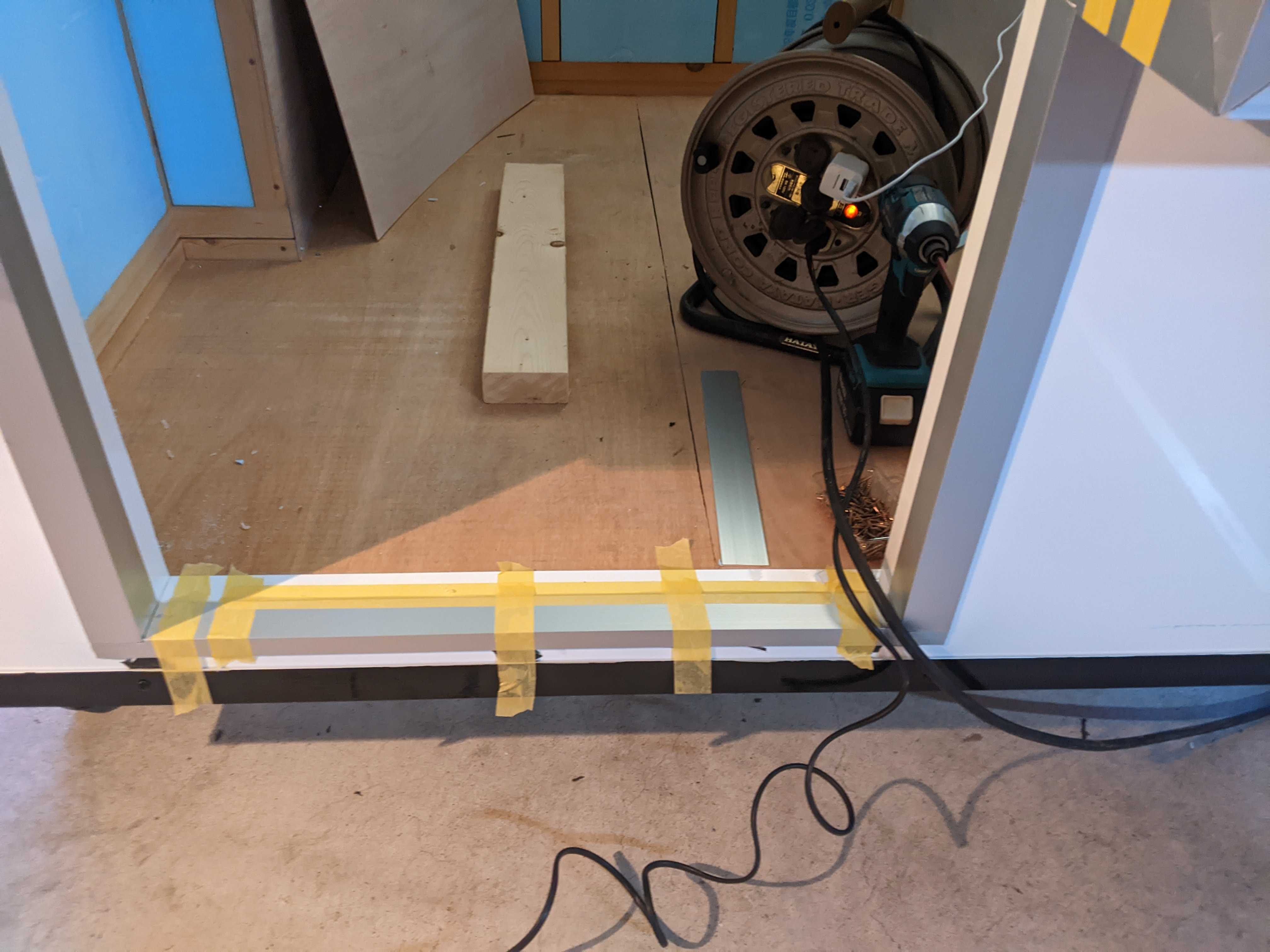

上記の画像でわかる様に入口周りは加工が面倒で敬遠していたので作業します。

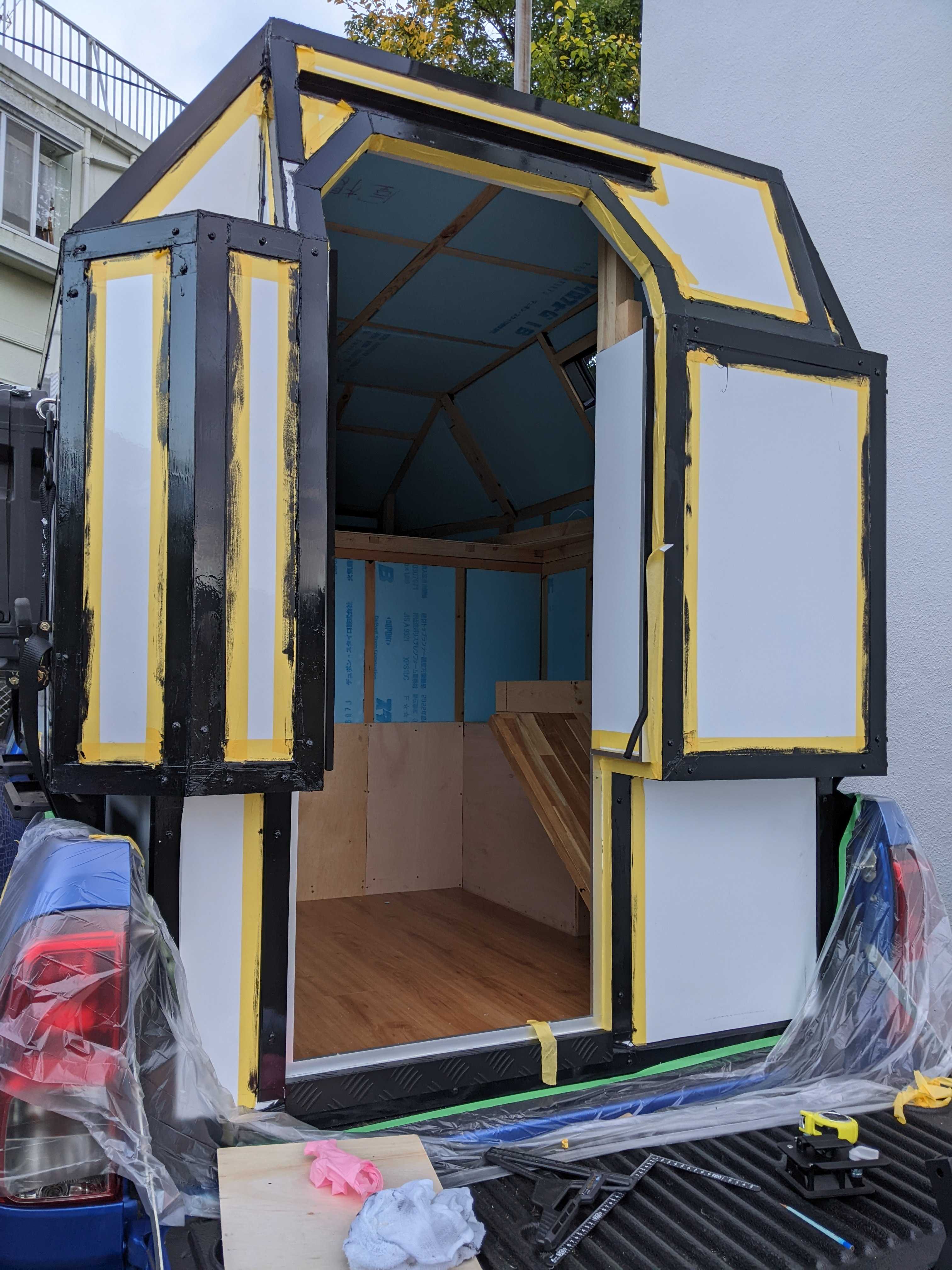

まず、全体と同じ様にアルミのアングルで角覆います。
その後は、同じ様にコーキングと塗装。

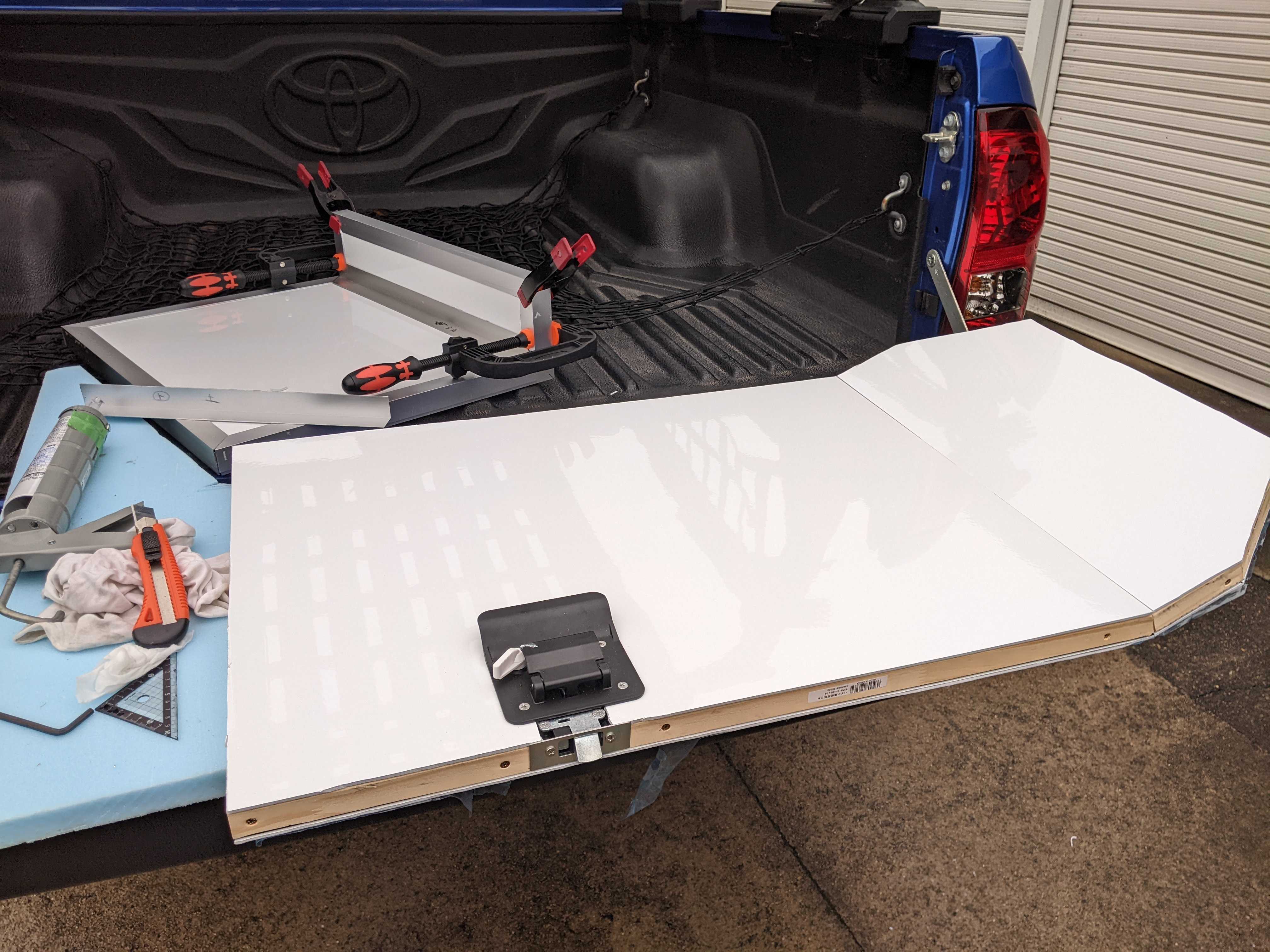

そしたら、本体と同じ様にトビラを製作しました。
ドアノブはキャンピングカー用のものを取付ました。
が重量が重く、上下開閉が無理そうだったので作り直します。
合板にアルミ複合板を両面に貼り付け、パイン集成材を柱に形にしました。

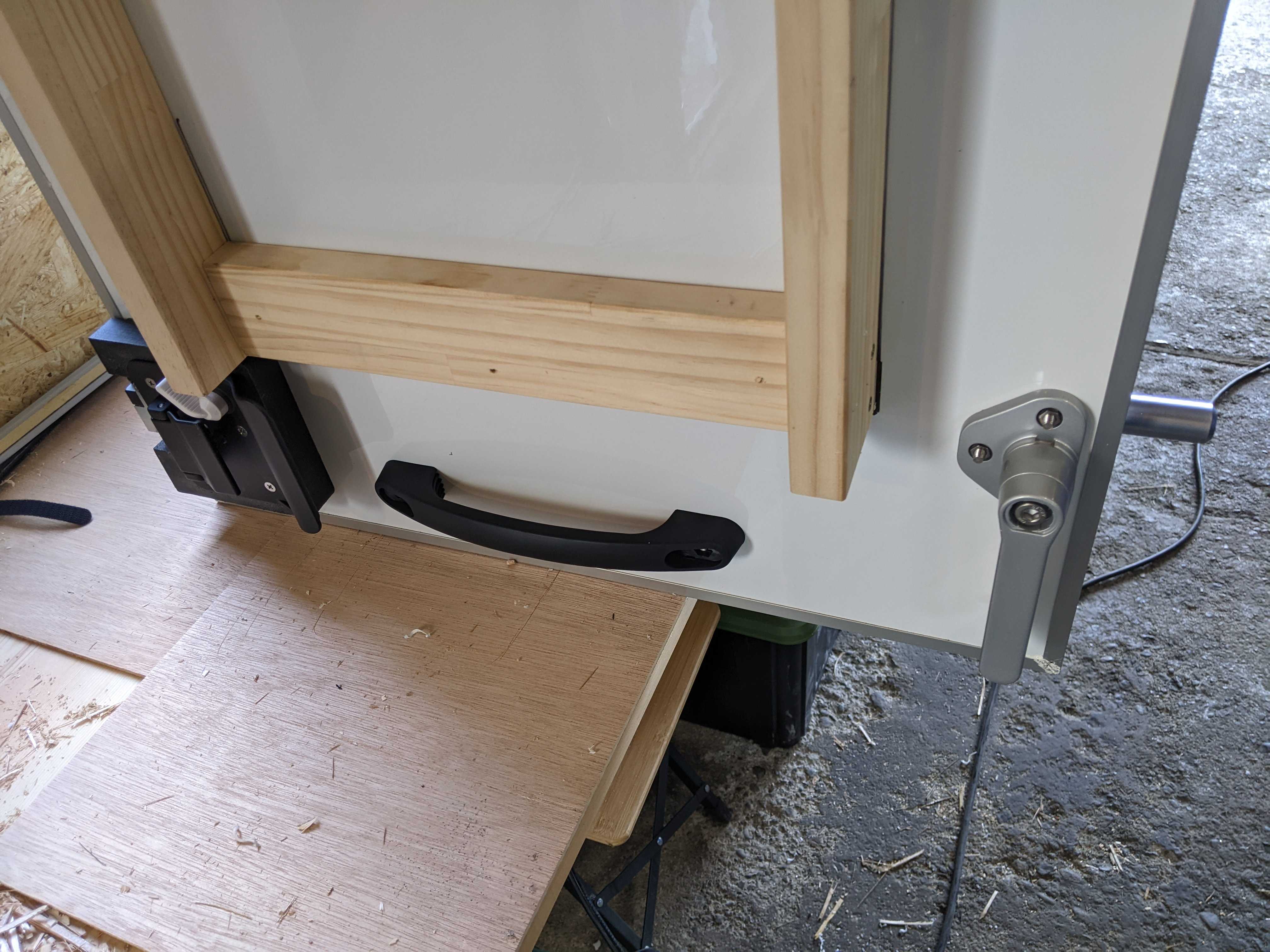

内部から見た目。

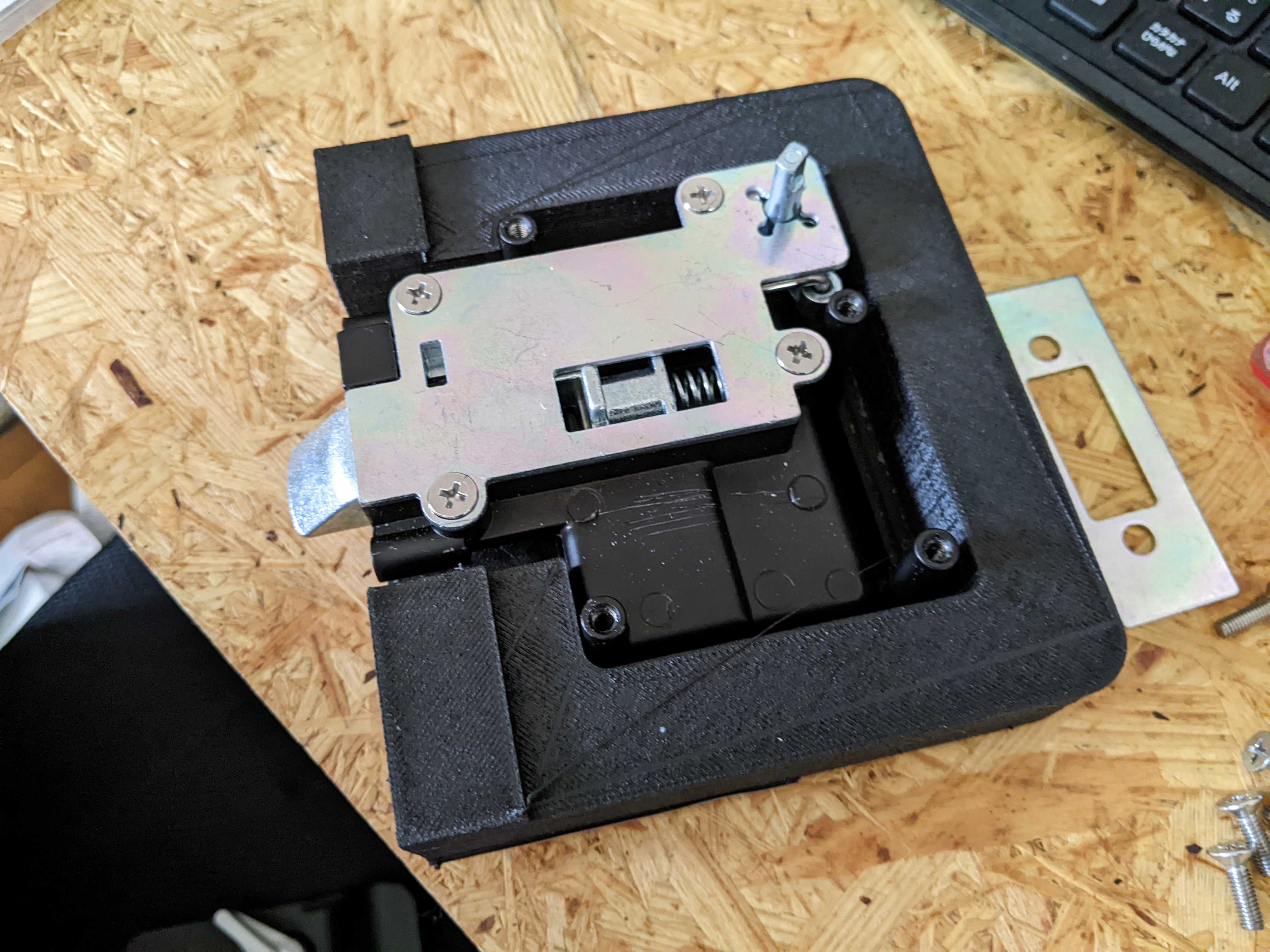

ドアノブはトビラ薄くなったので、3Dプリンタを使いスペーサーを作り取付。
また、上下開閉方式では左右どちらかのドアノブ取付ではロックされない側がガタガタだったのでハンドルロックを追加。
外から勝手に閉められないように、両面タイプです。

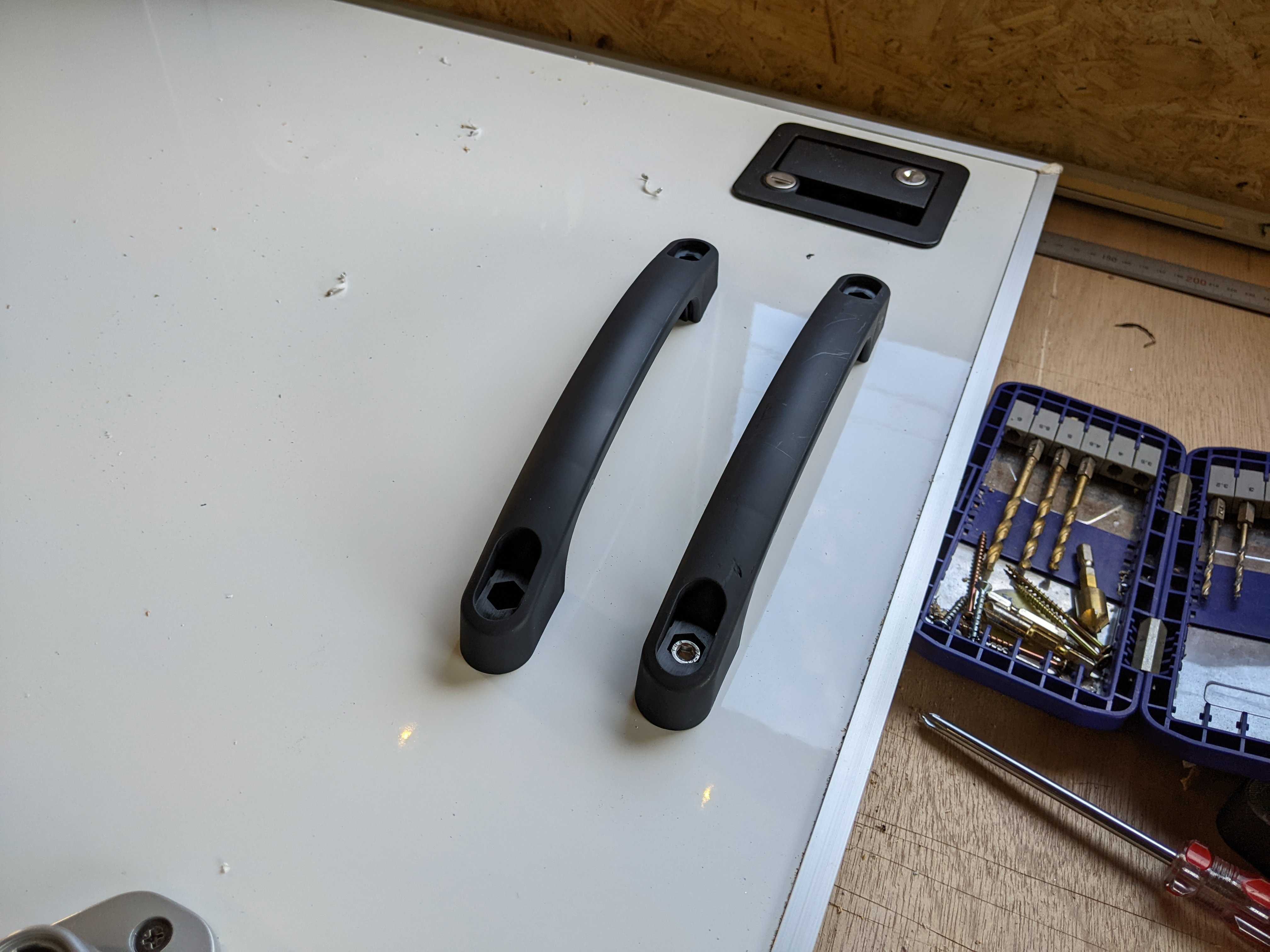

開閉時用の取手も付けた。（バス用）
画像を撮り忘れたのですが、左側面にカーサイドタープを取付ました。
これにて、外装施工は完了し、
次回からはまた場所を変えて内装を作業していきます！
つづく。
前回、木材を加工し部分的に組立し、組立場所に運んだので全体を組立ます。
とりあえず、資材搬入。
フレーム組立
まず、2×4材とキャスターでメンテナンス用の台を作り、その上で組立ていきます。
はじめに、下から組立ていきます。

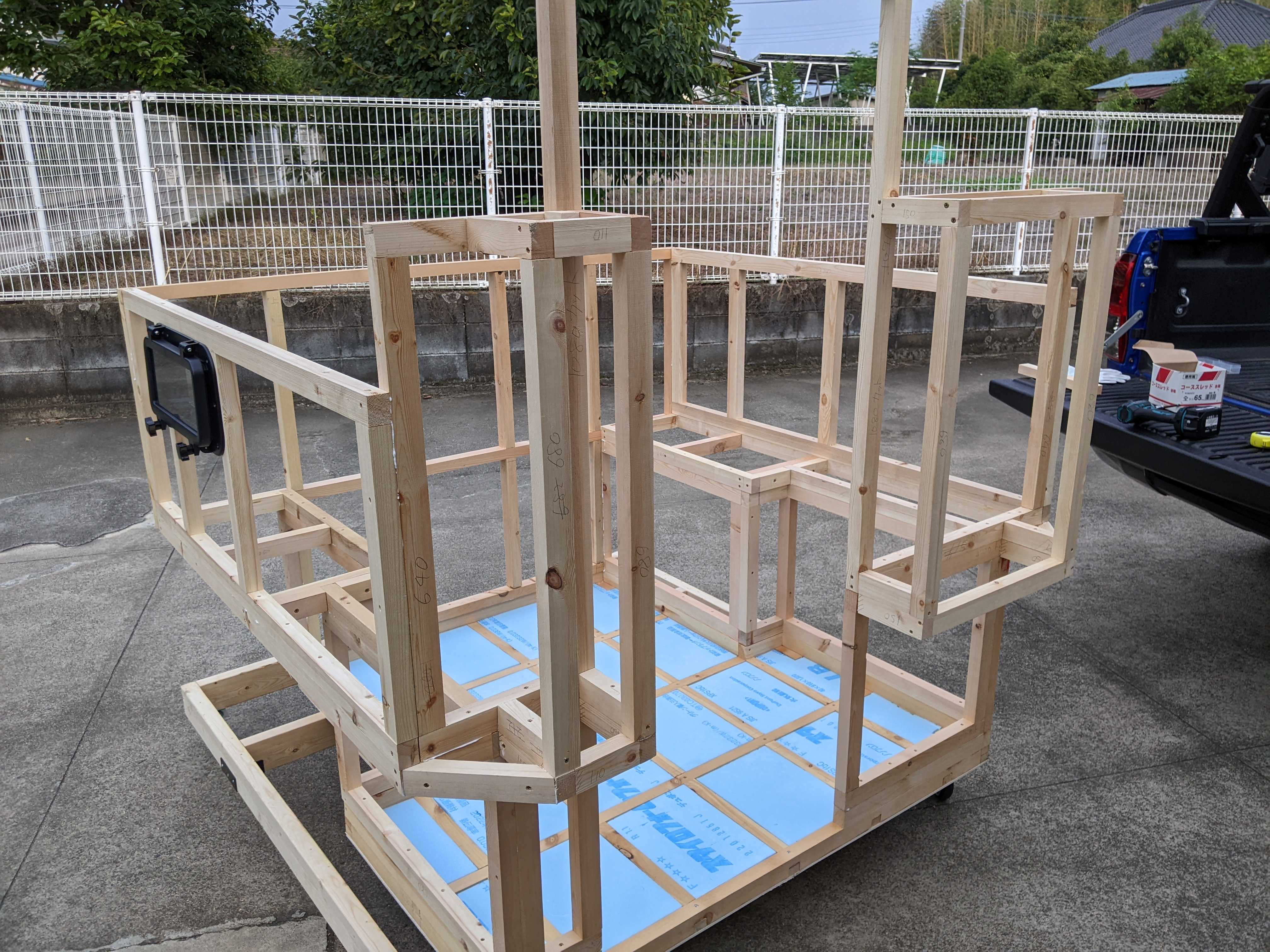

床の骨組みにスタイロフォームをはめ込み、防水テープを貼ります。
各ブロックはできているので、順番にビスとボンドで組立ます。
また、床と同じように、組立てた場所にスタイロフォームをはめ込み、防水テープを貼ります。
さらに下地として5.5mmの合板を貼ります。

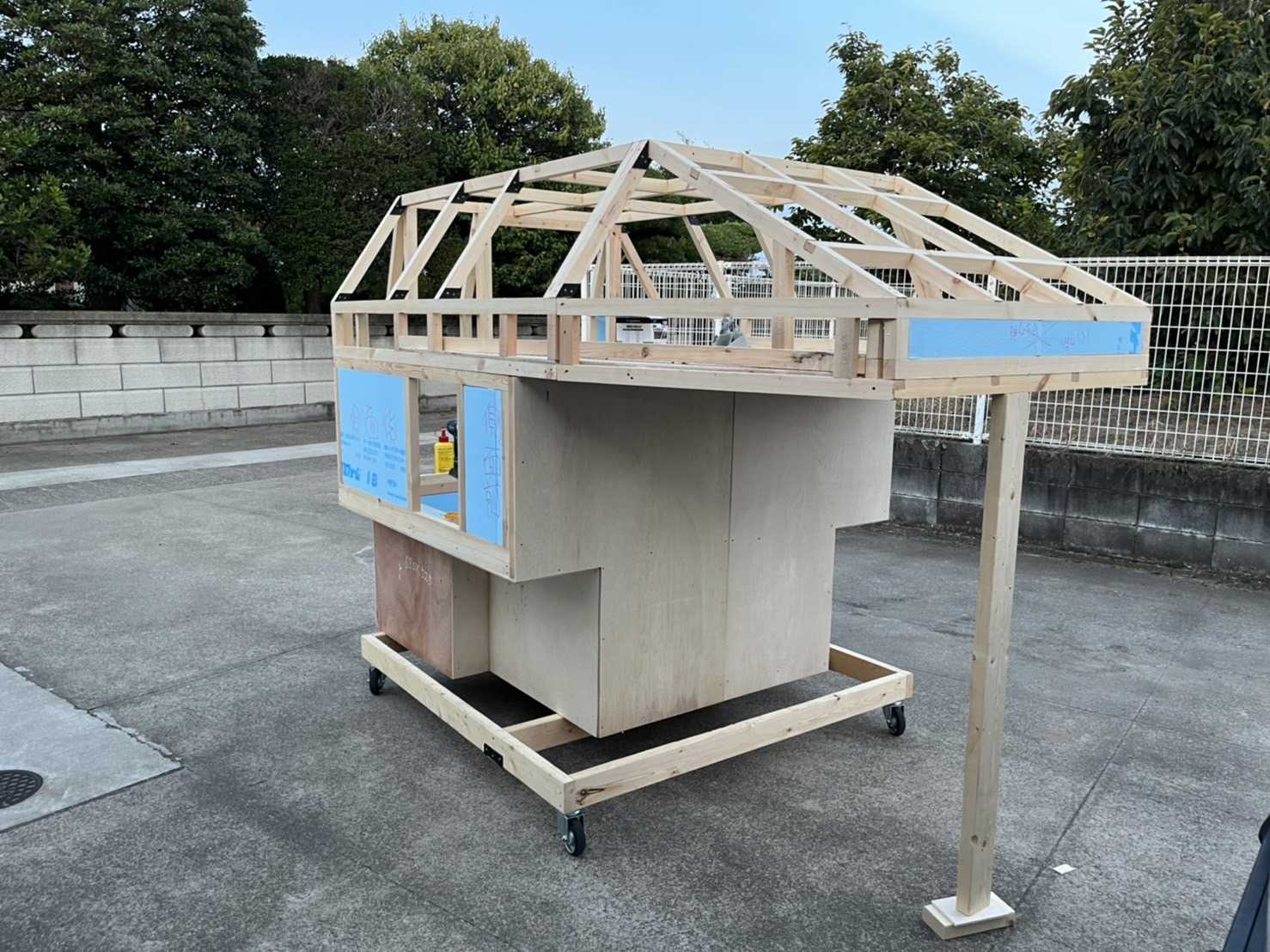

ここで、バンク部を含むシェルの上部を別で組立てます。
仮組み。
そして合体！
もう、見えますね! 完成形がw（早い）
外装パネル貼付

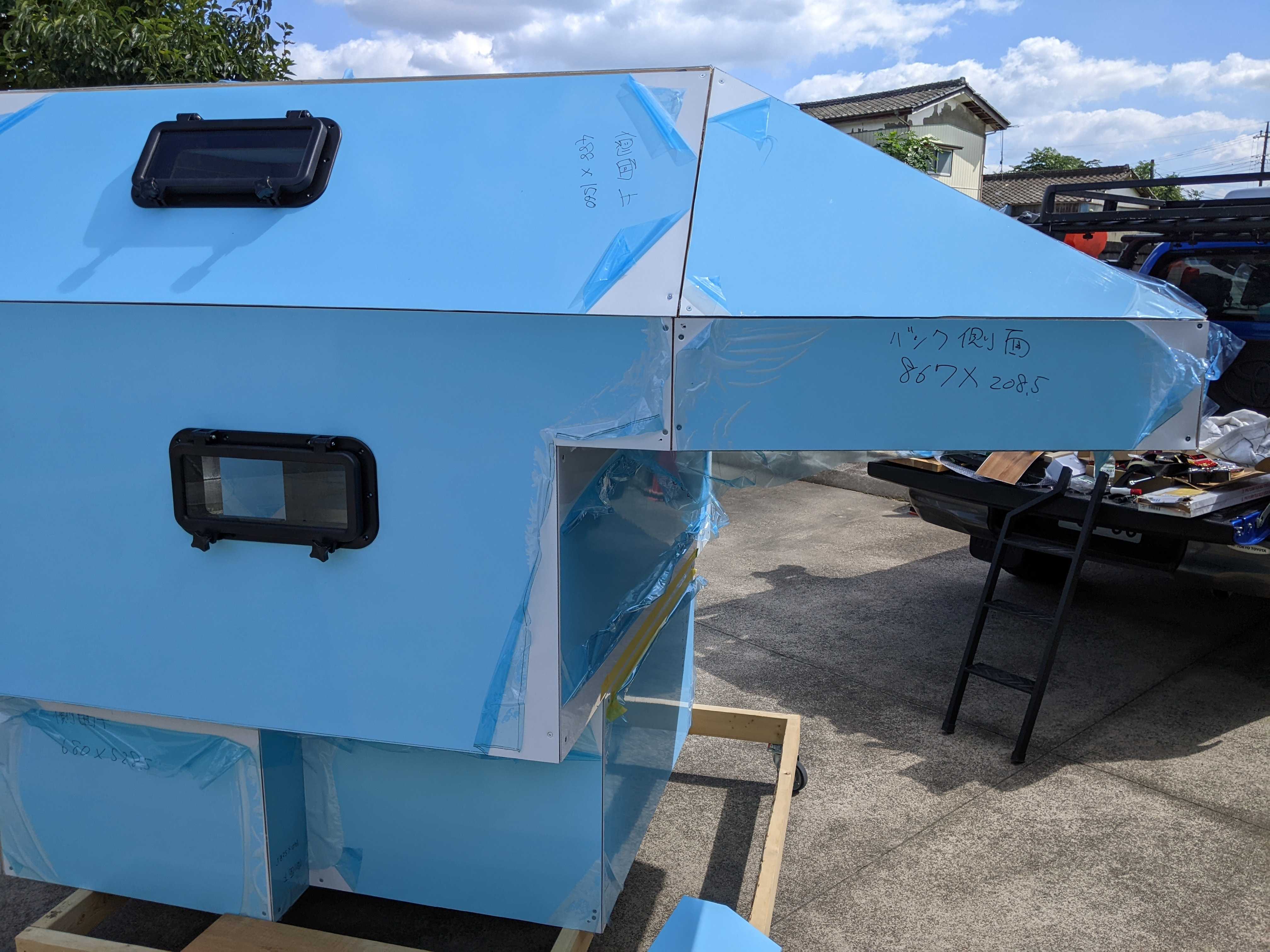

全体にスタイロフォームをはめ込みベニヤを貼るのと平行して、外装となるアルミ複合板も貼っていきます。
裏面を脱脂しパネル用の両面テープとボンドで貼ります。

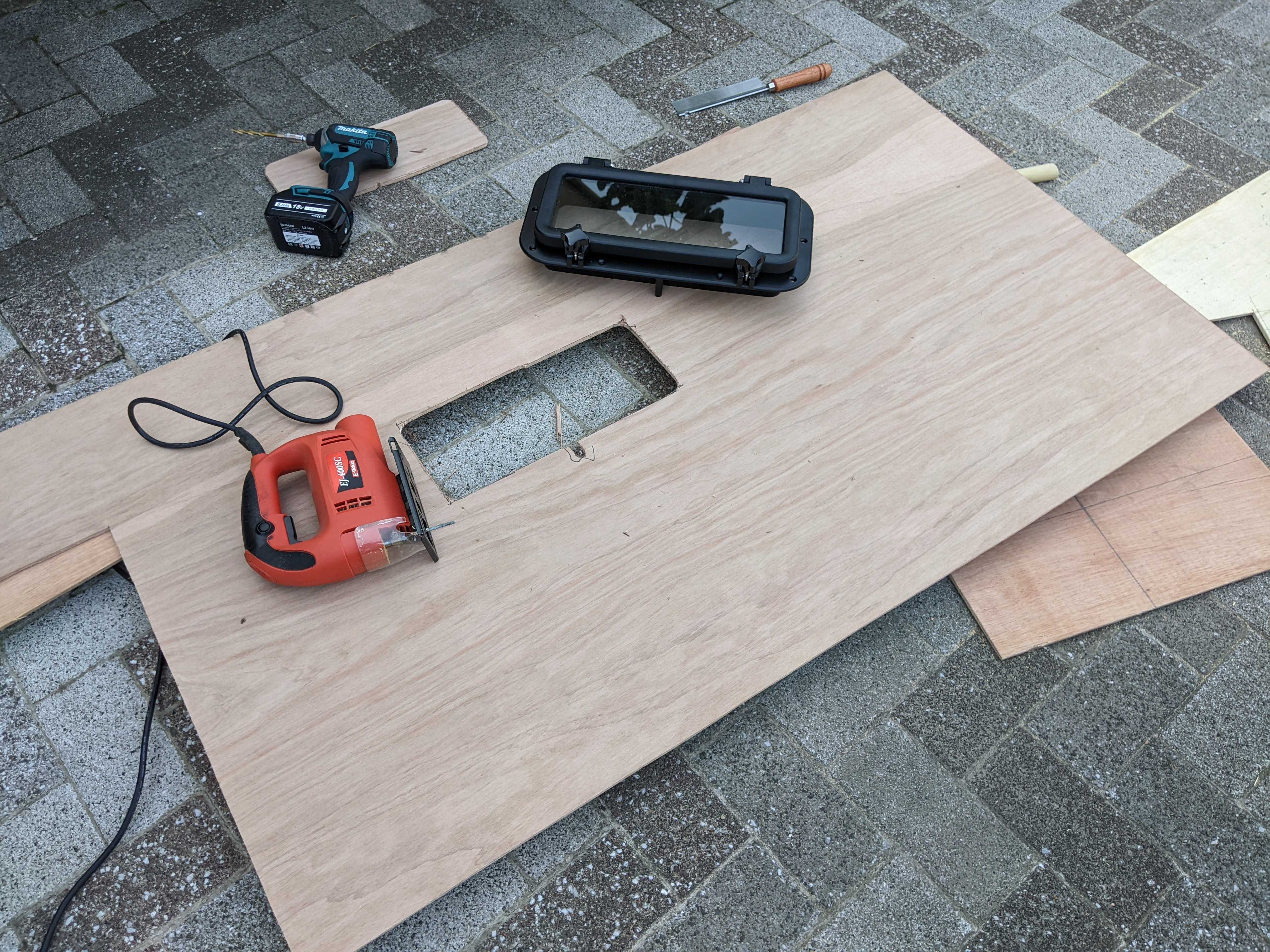

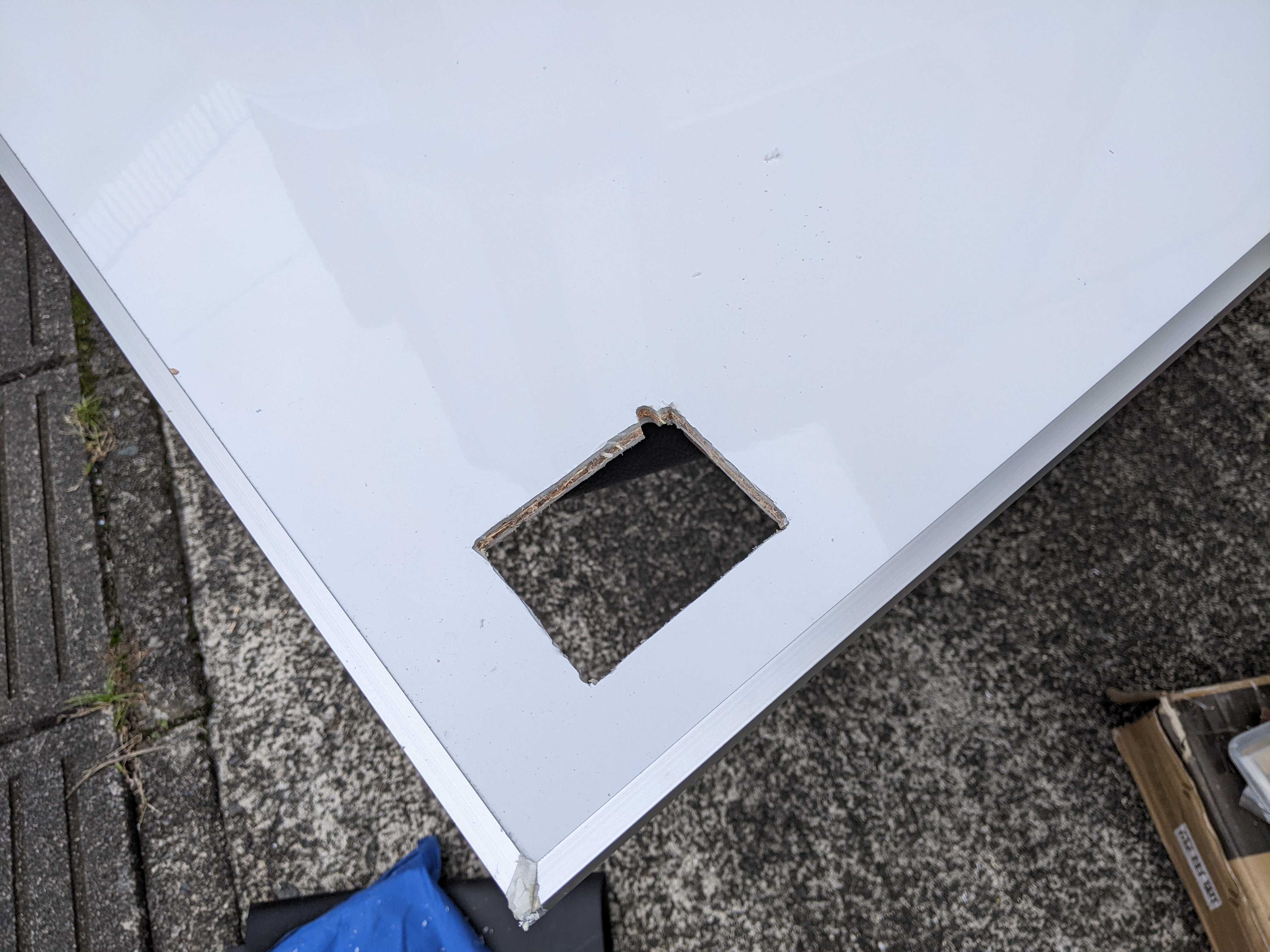

側面の窓を設置するところは、ジクソーを使い、穴を開けました。

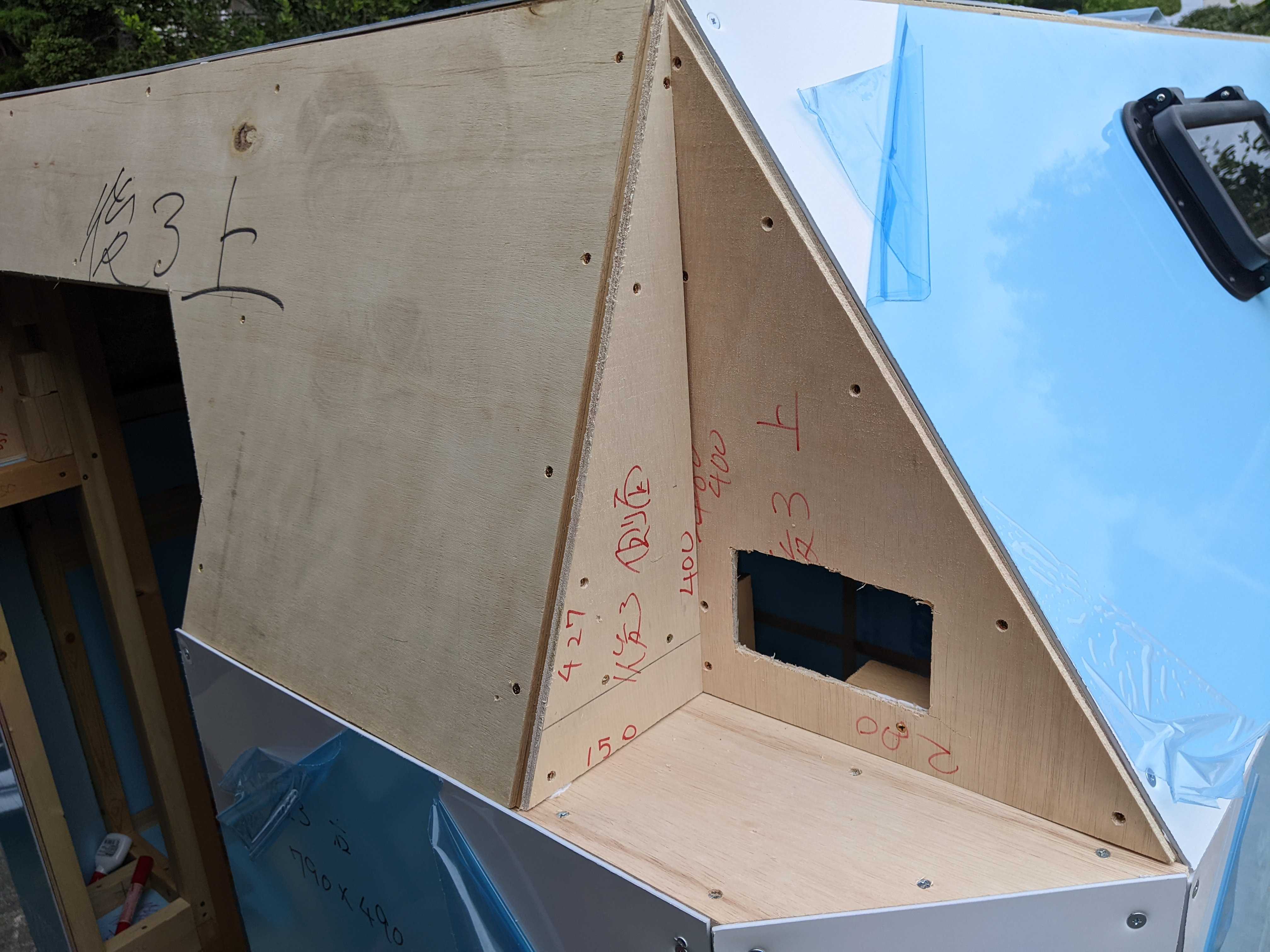

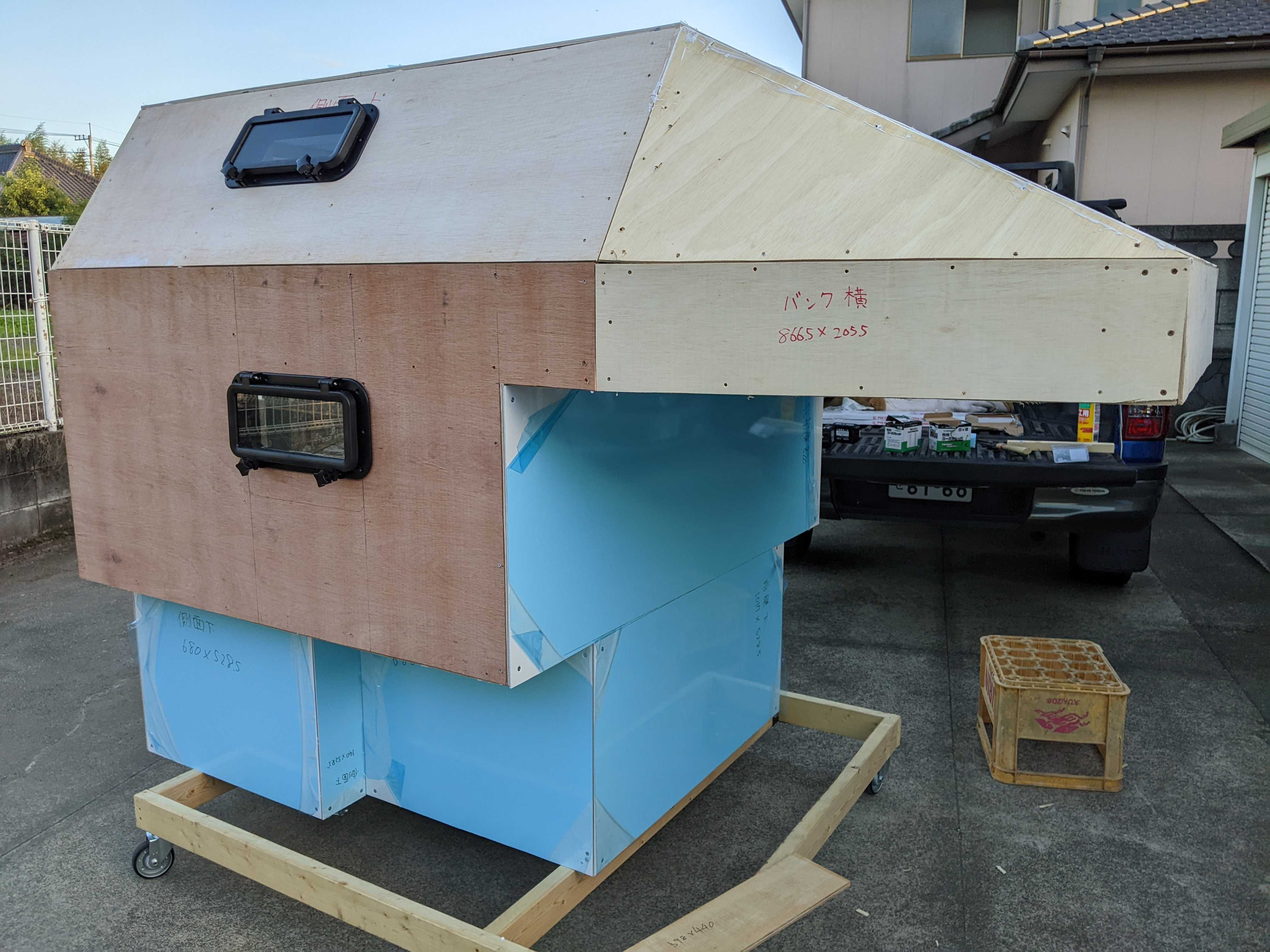

バンク部などの上の方の作業も進め、全体の下地貼りが終わりました!

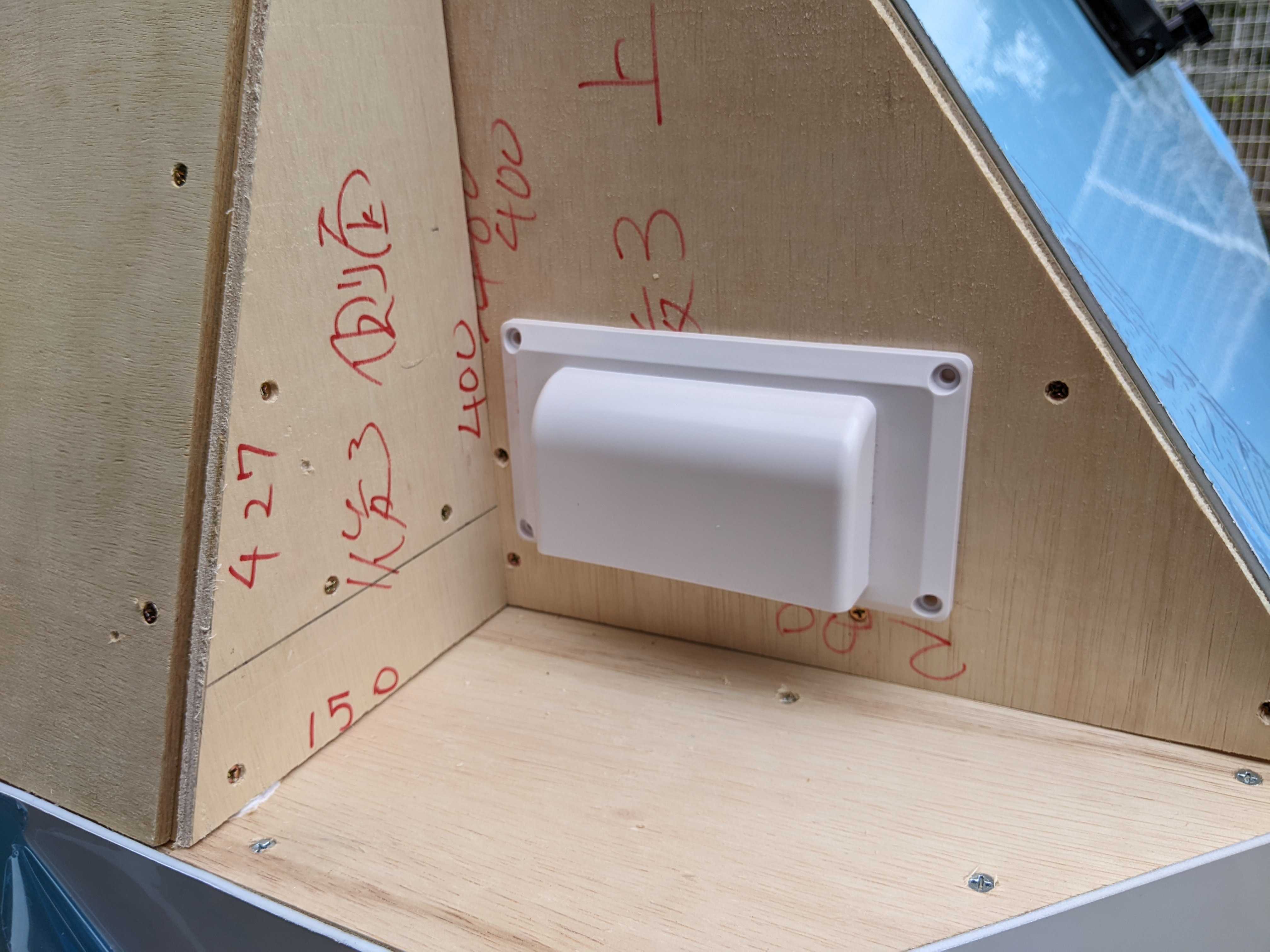

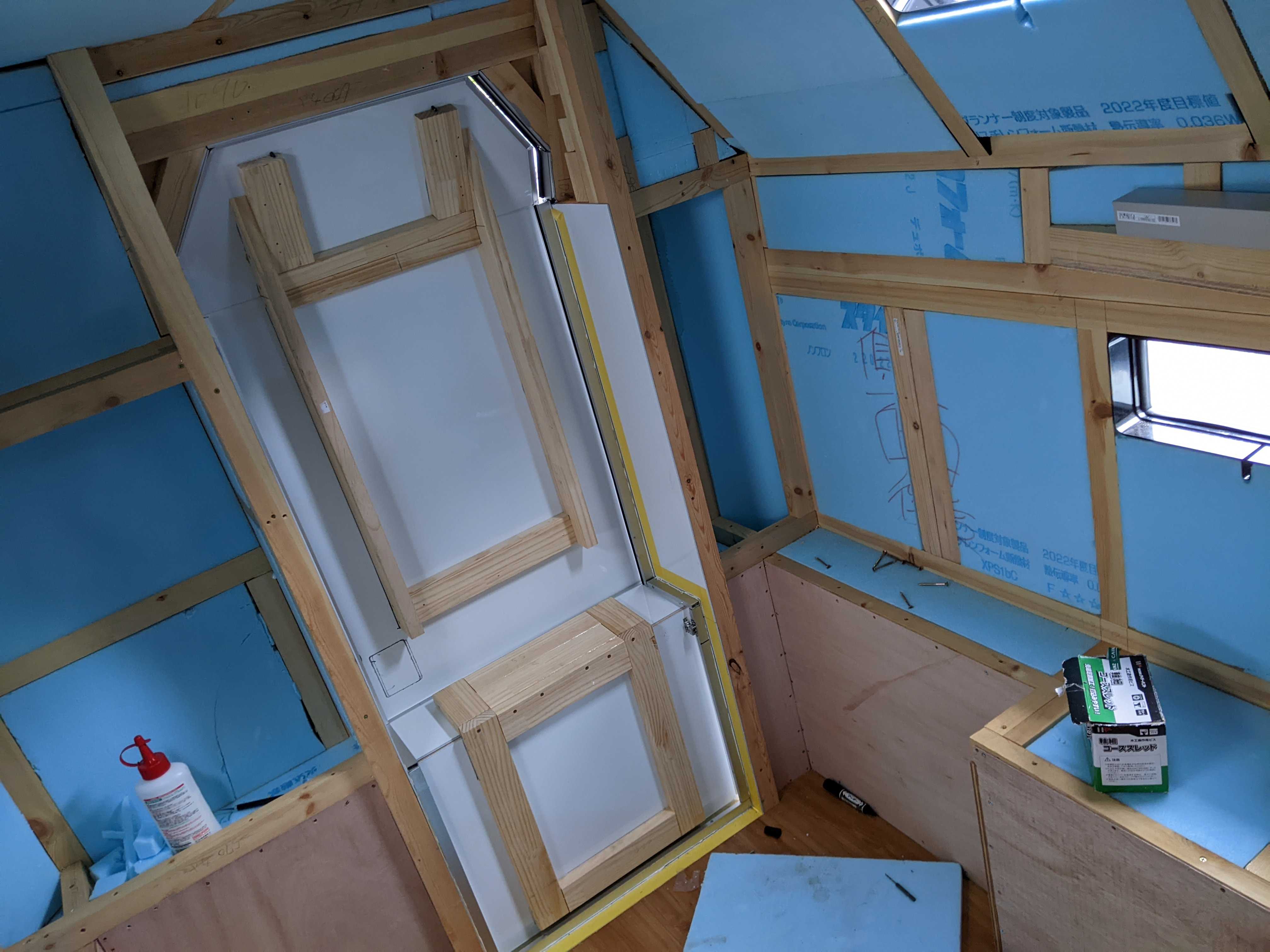

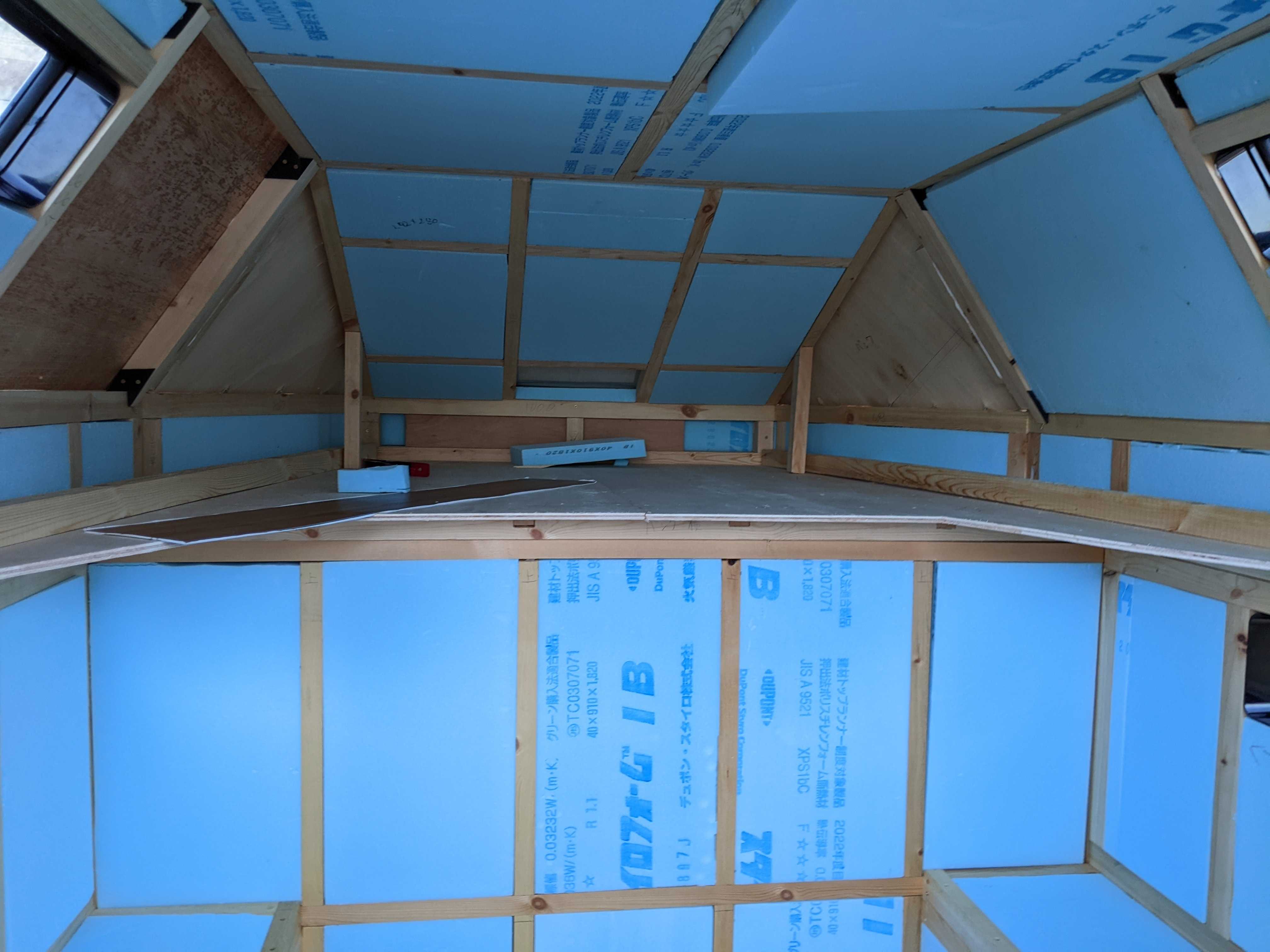

内部です。
バンク側面のスタイロフォームは後でやります。
アルミ複合板貼りを進めます。

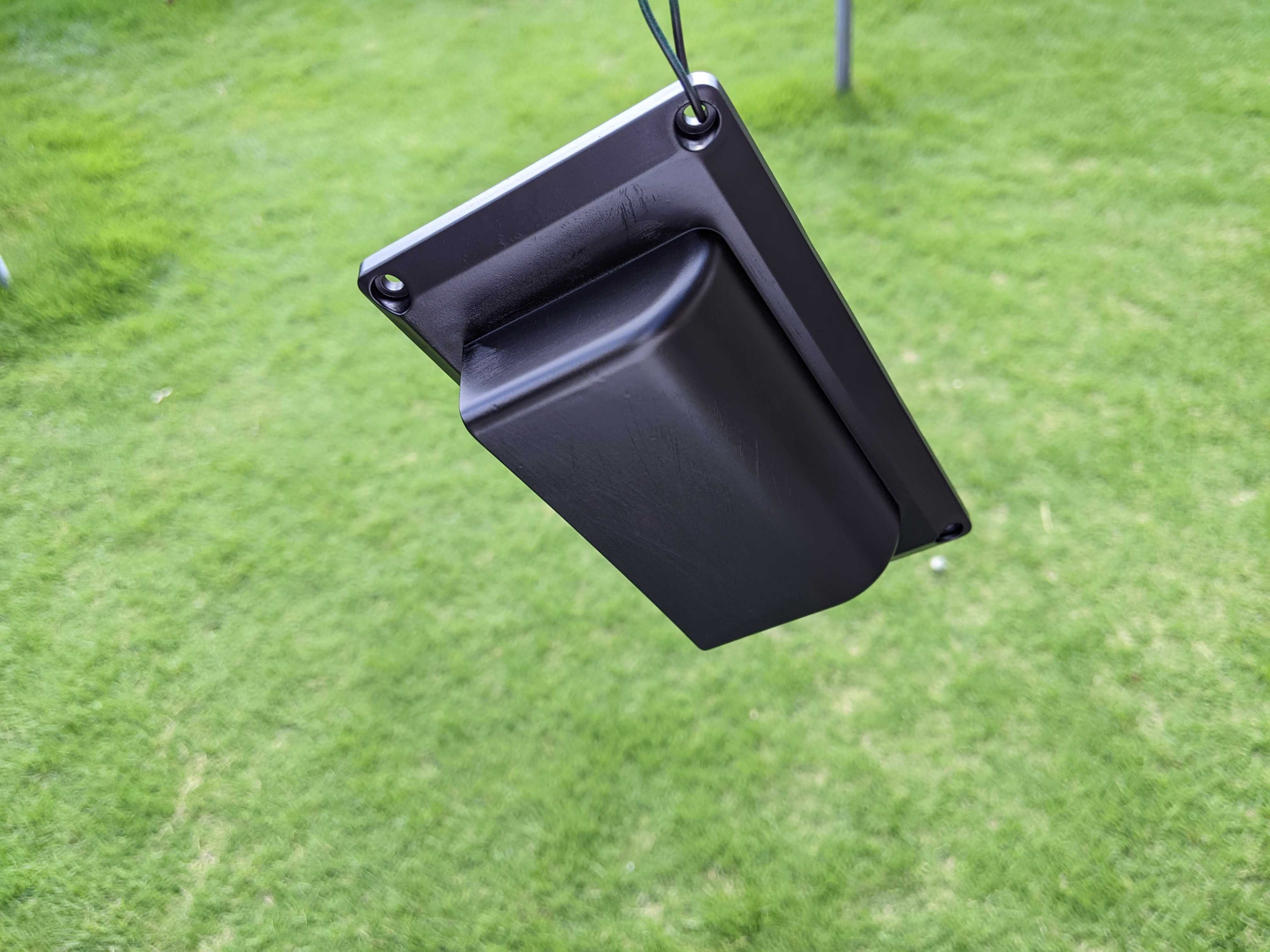

換気扇のカバーを黒に塗装しました。

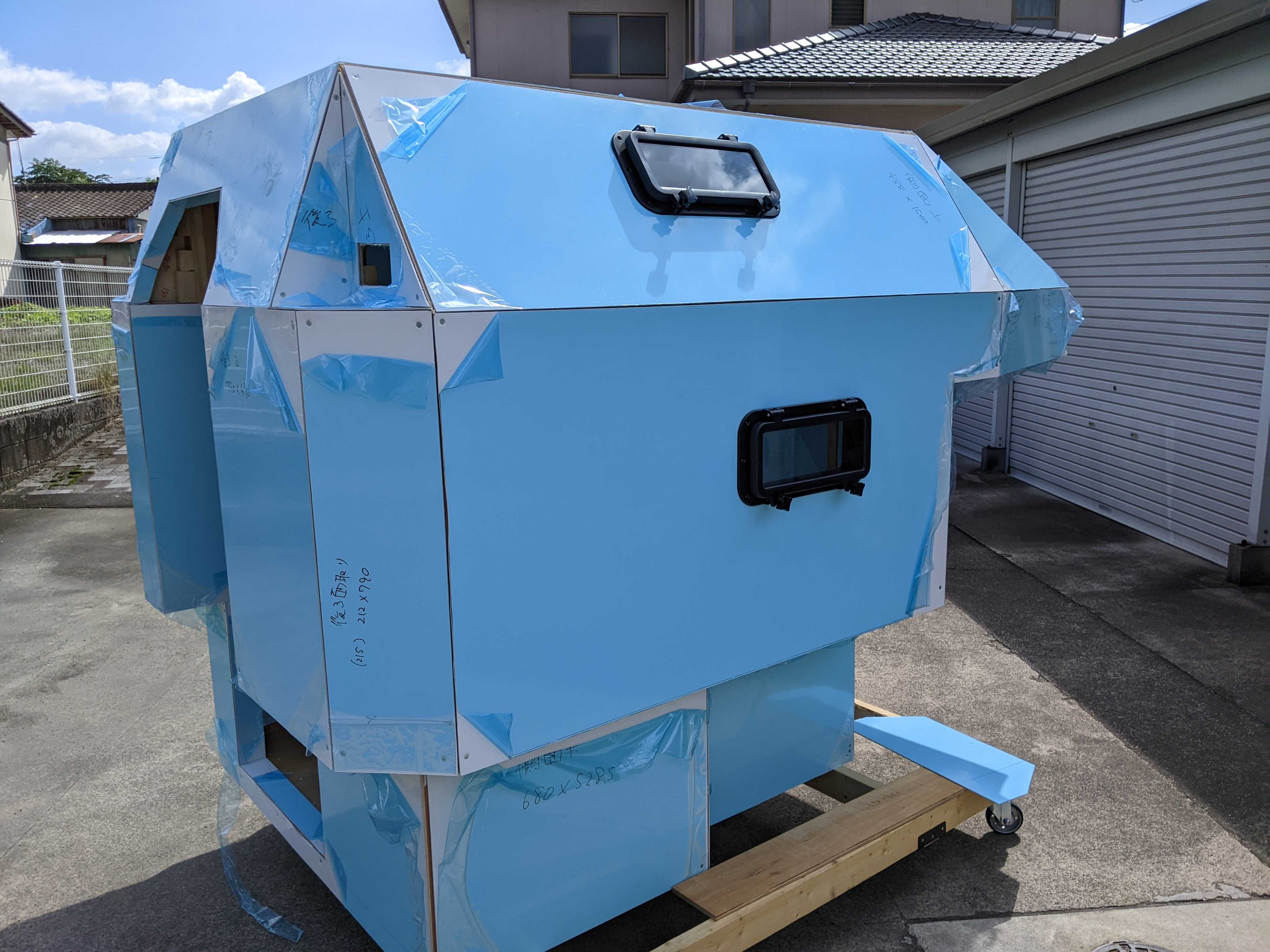

そして、アルミ複合板が貼り終わりました！
窓はただはめ込んでるだけです。
ここで保険的な意味で、アルミ複合板の継ぎ目やビスの箇所にコーキングしました。
そして次の工程へ。
アルミアングル取付
アルミ複合板の継ぎ目やビスを隠すため、アルミアングルやアルミの板を貼っていきます。

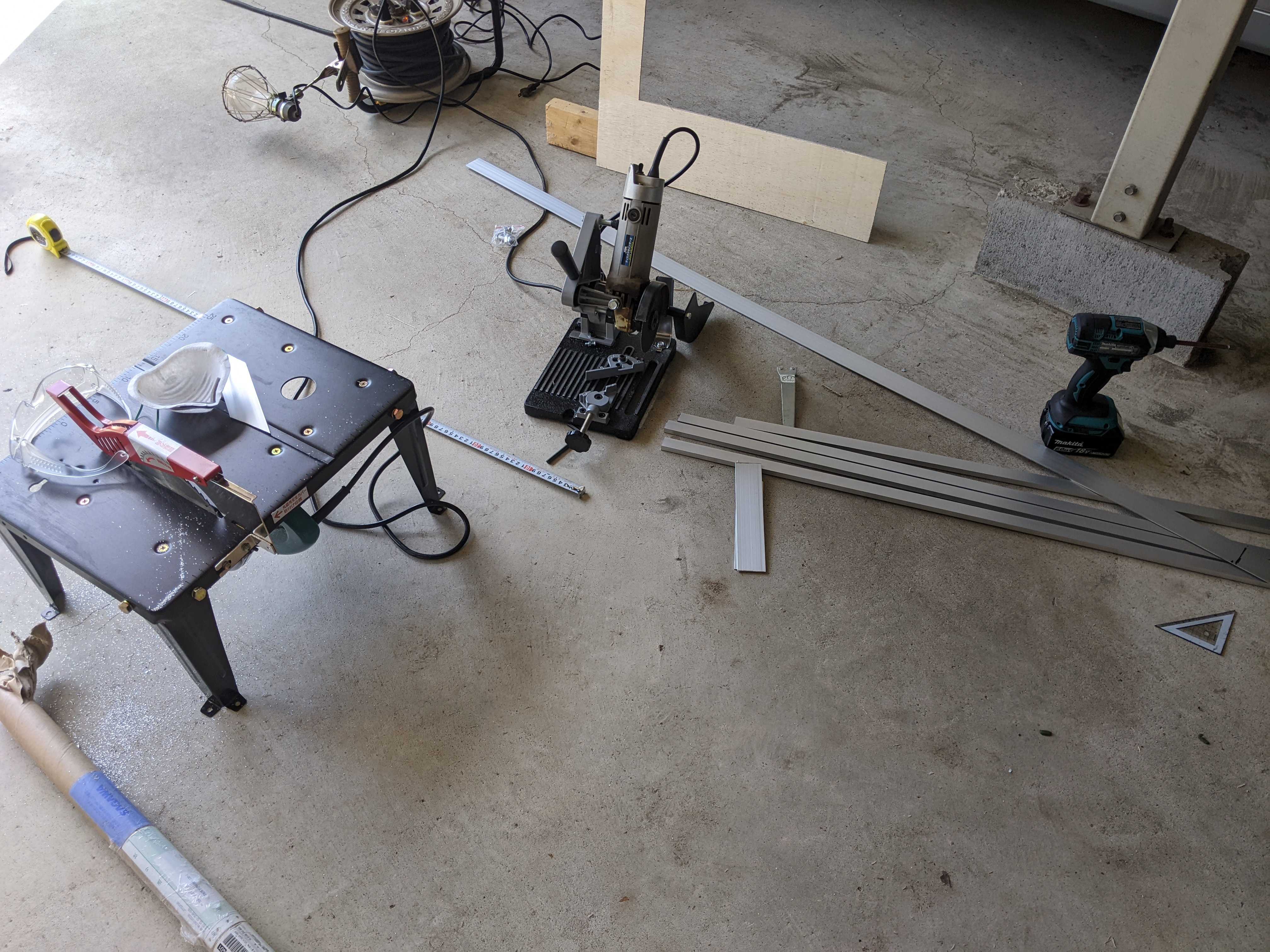

まず、材料をグラインダーや金属用の歯にした丸のこでカット。

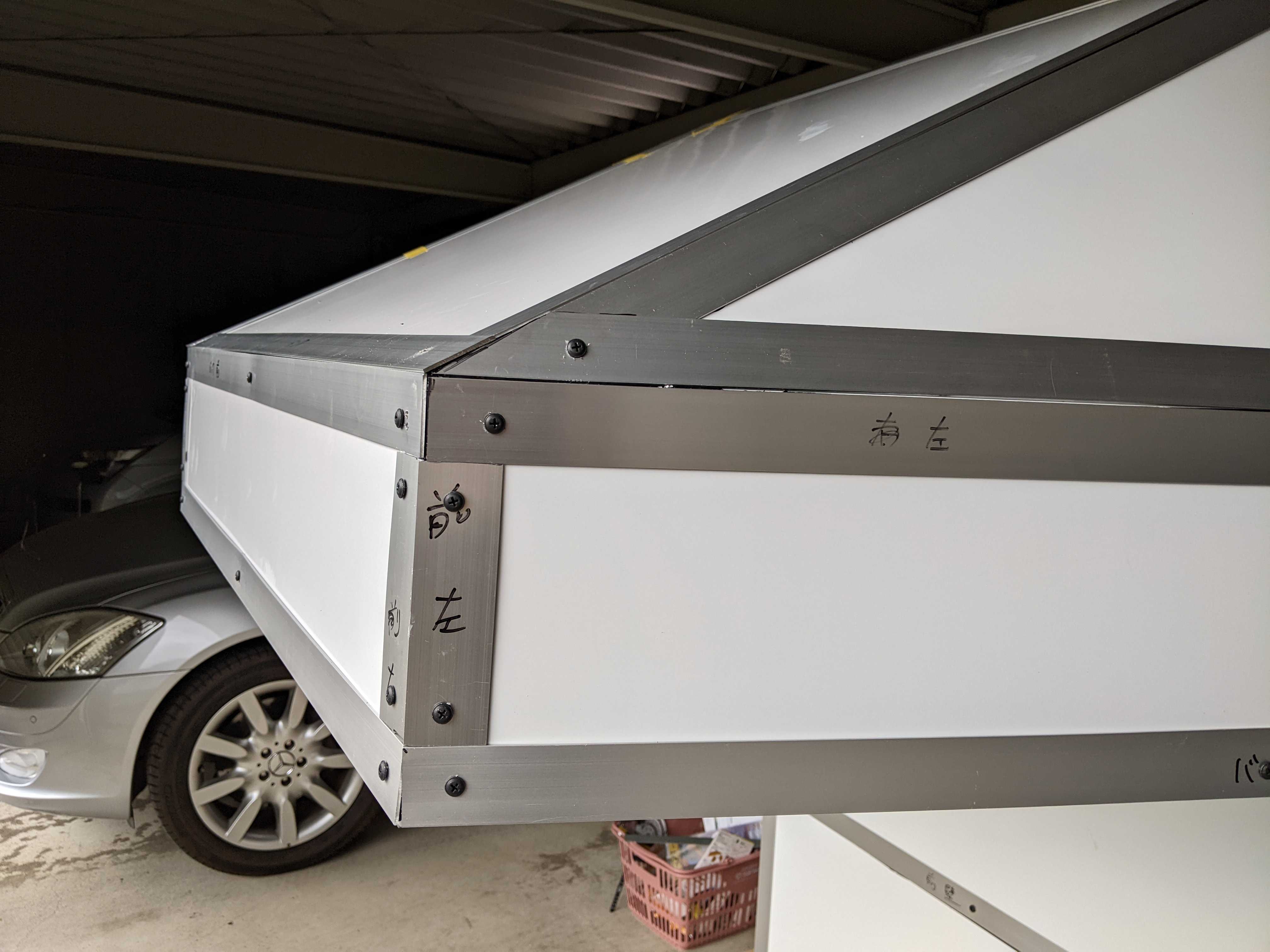

それを野外用の接着剤とパッキン付ビスで取付ます。
いい感じです！
材料のカットが面倒でしたね。

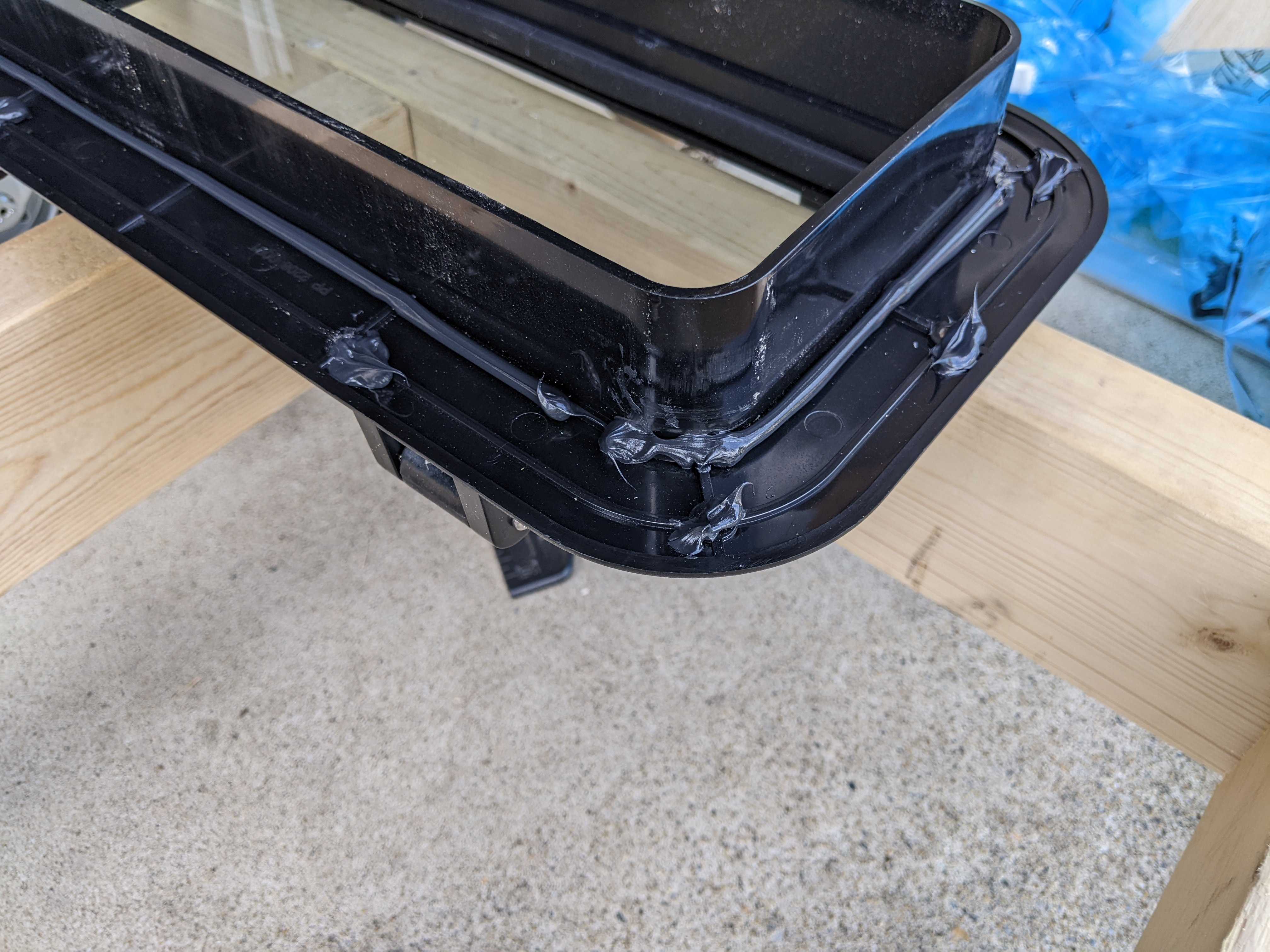

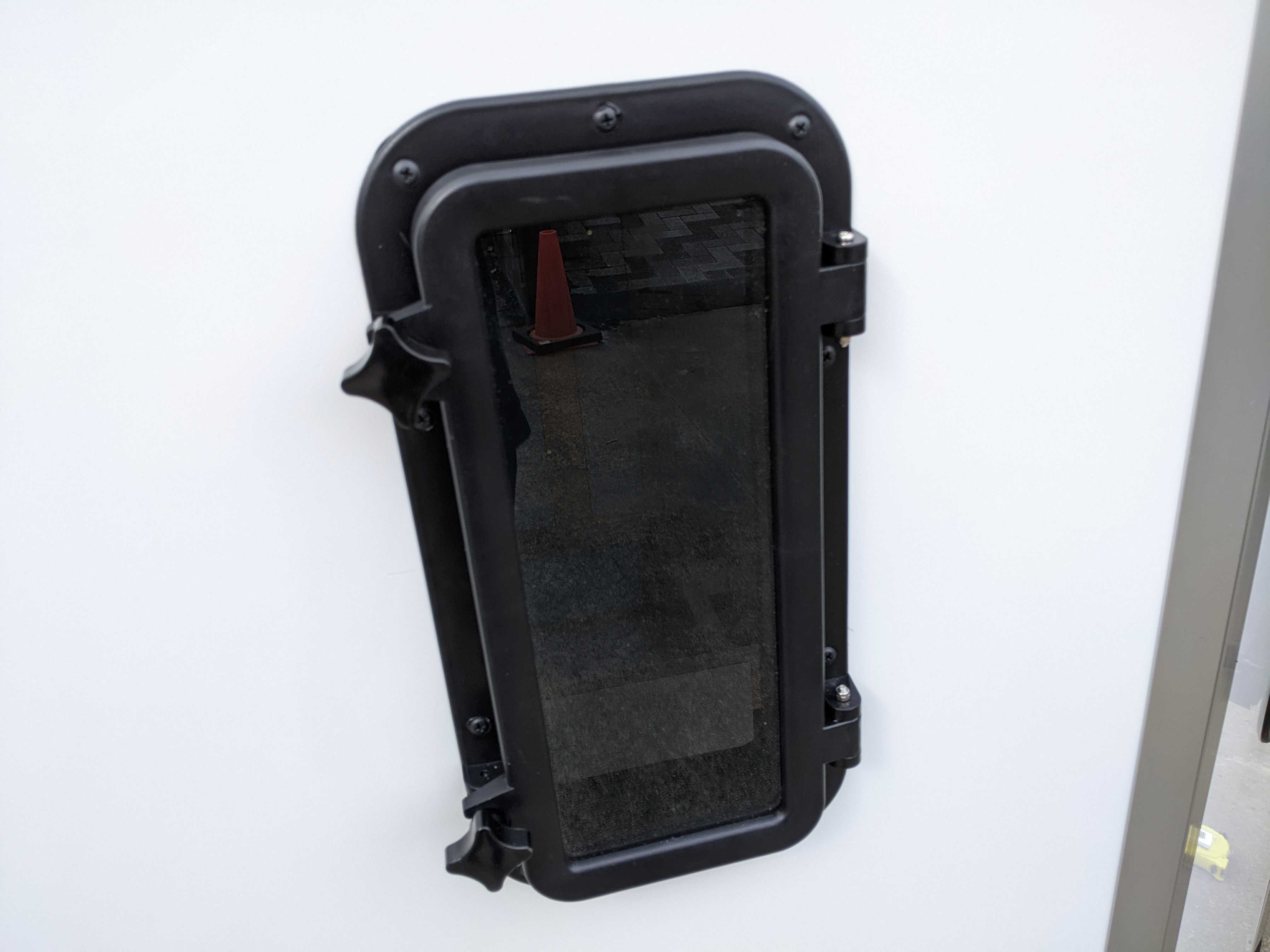

また、このタイミングで窓を取付ました。
コーキングと塗装
さて、からコーキングしていきます。

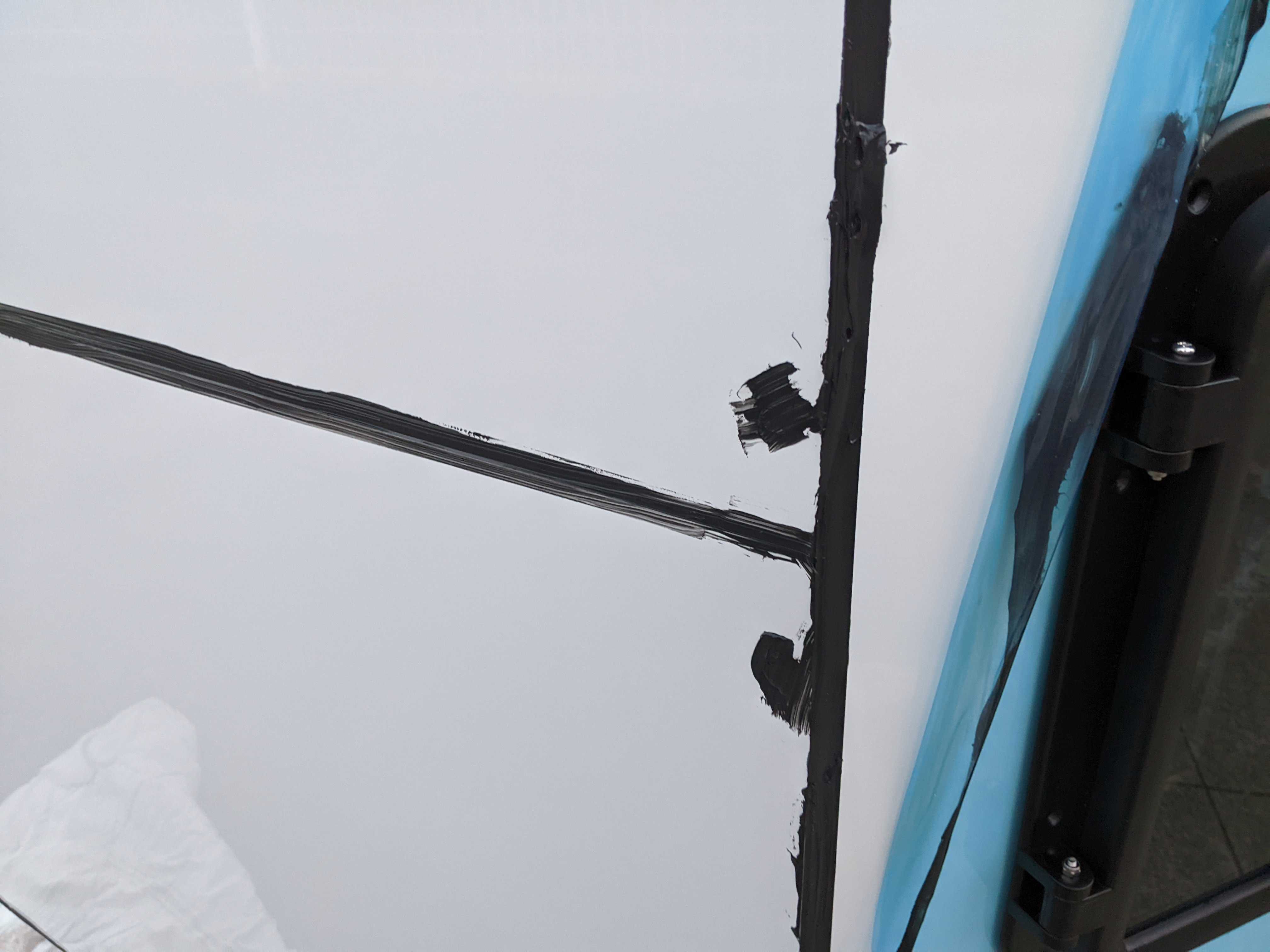

コーキングする箇所にマスキングテープを貼ります。
そしてコーキング剤を打ち乾く前にマスキングテープを剥がします。
ちょっと汚いですが、素人なのと雨漏りが怖いので妥協。

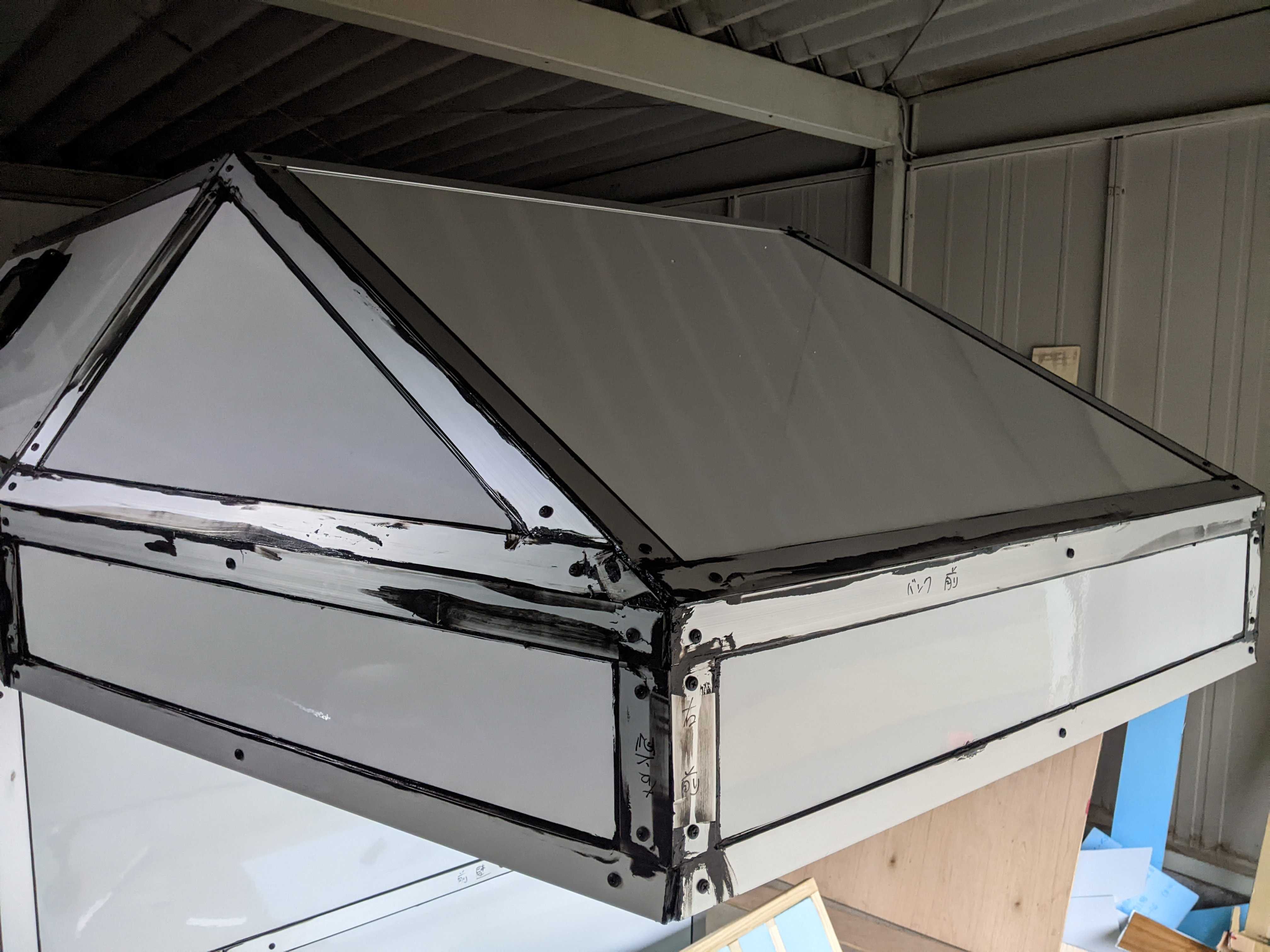

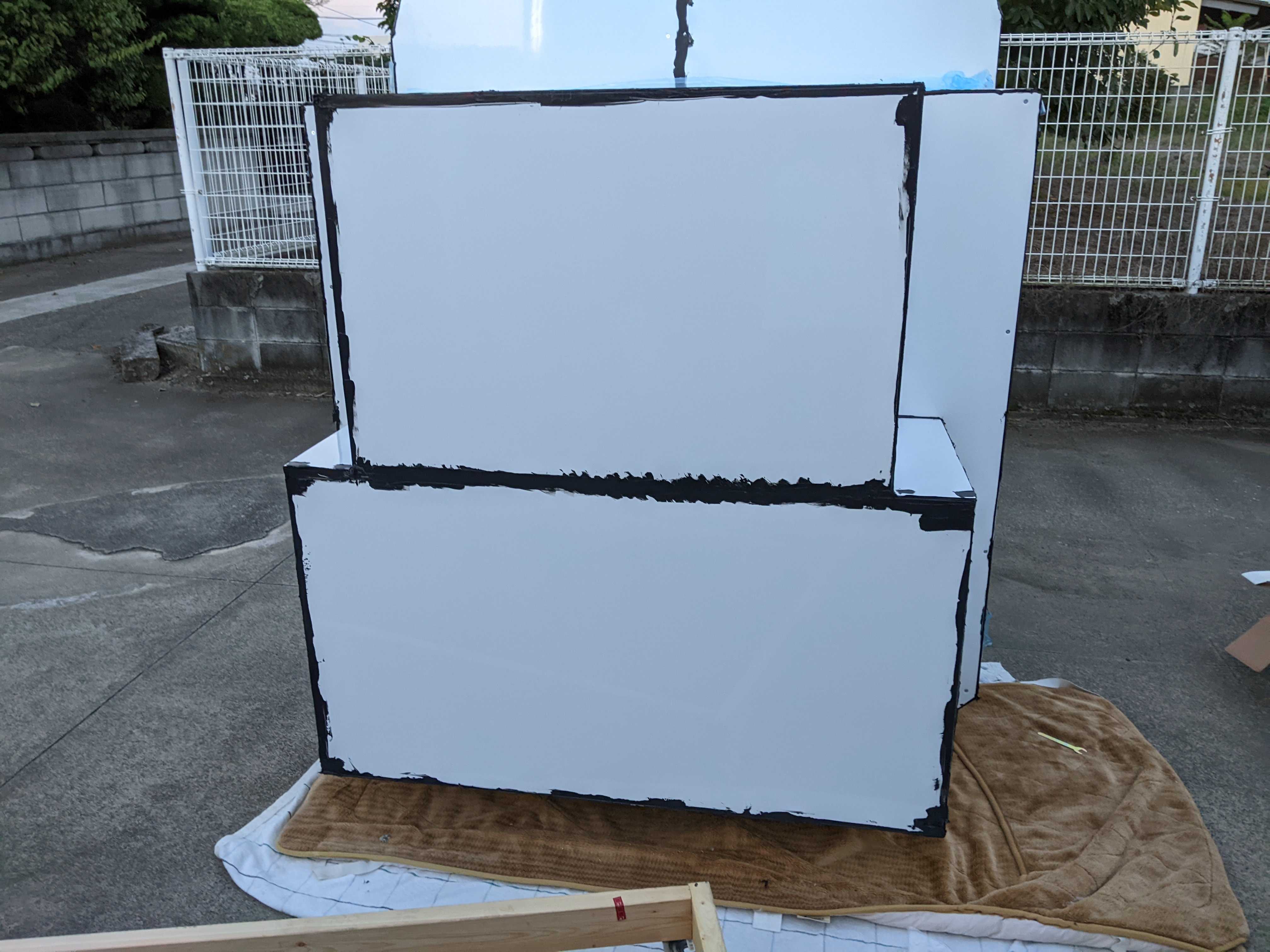

コーキング剤が固まったら、またマスキングをして今度はアルミの箇所を黒に塗装しました。
白と黒のカラーいいですね～！思いどうりにできました。
ロトパックスの取付

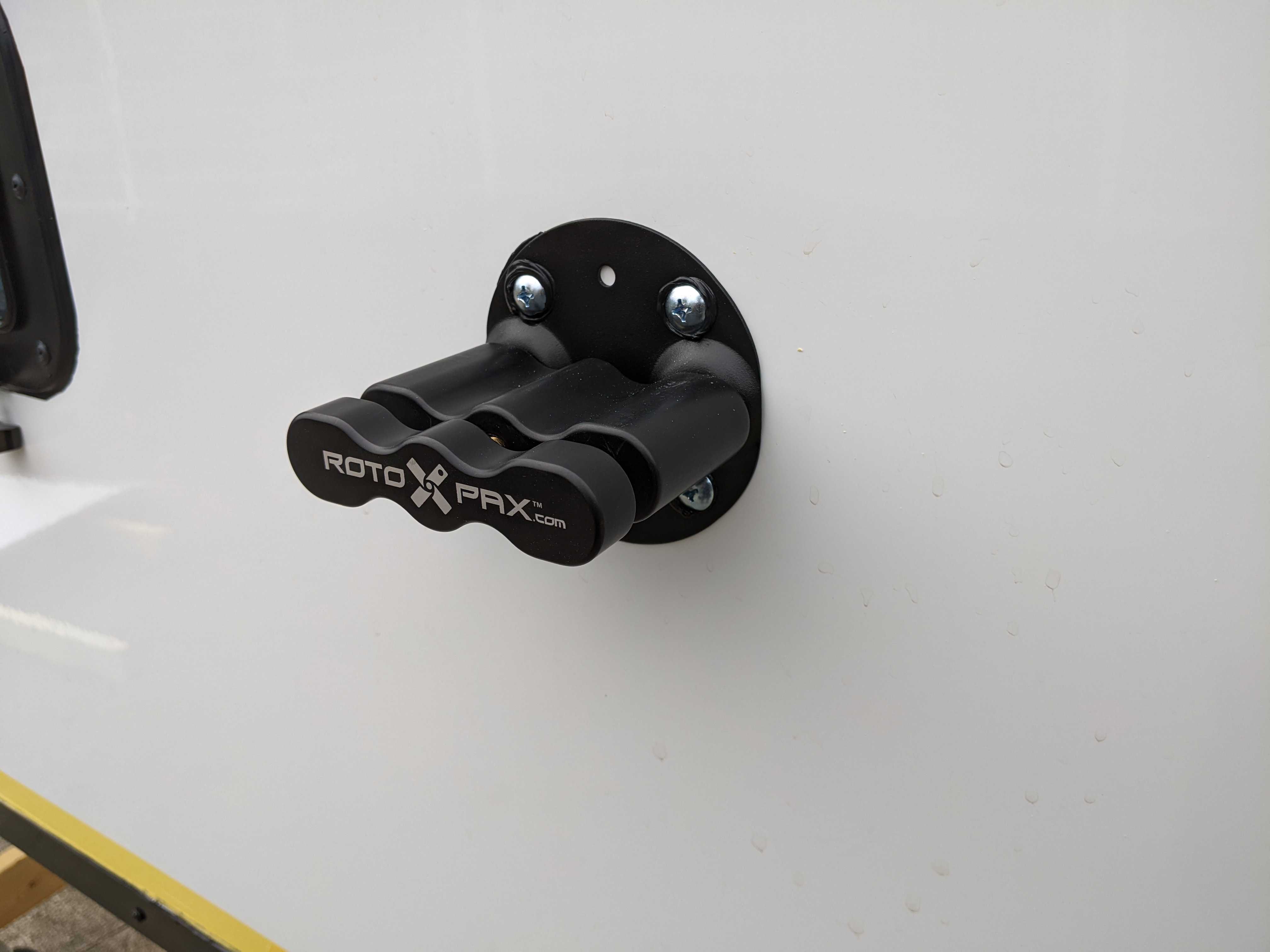

ロトパックスのコンテナを取付られる様に専用の器具を取付ます。
キャンピングシェルのデザインの時点からロトパックスコンテナを取付を考えていたので、今作のキーアイテムです。
ただ、ロトパックス関係のパーツ高いですよね。
どうにか手に入れました。

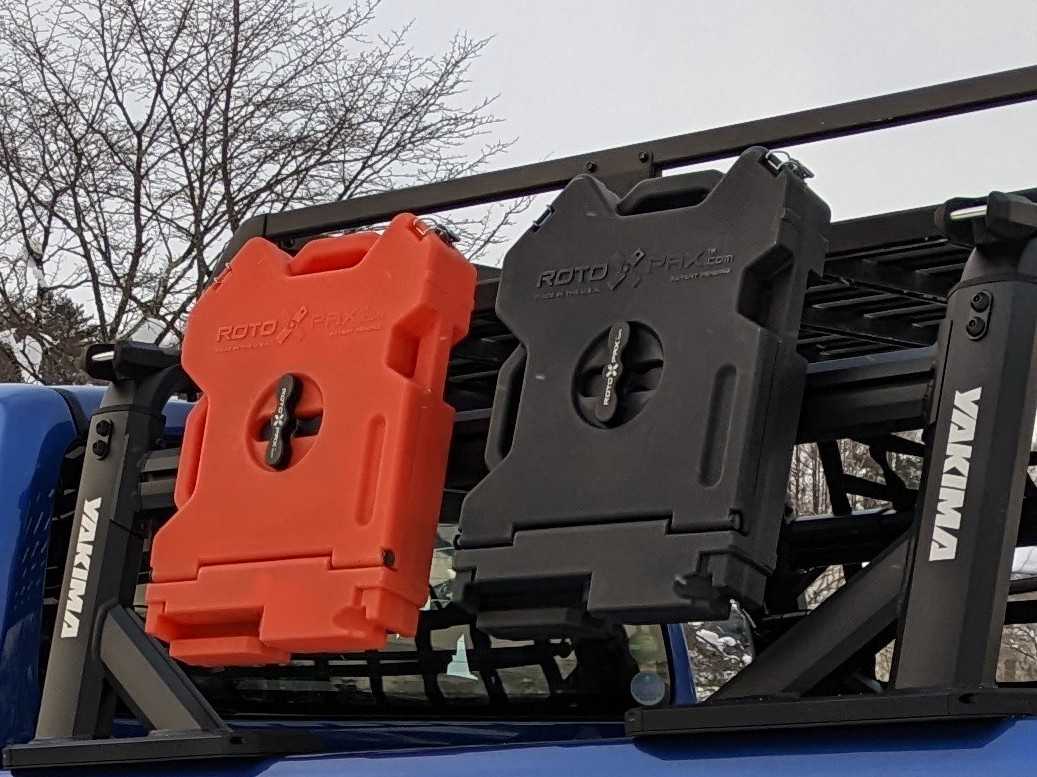

ロトパックスのコンテナは元々ハイラックスにYAKIMAのやぐらとともに取付けていたので、キャンピングシェル様に新たに取付部のみ買いました。
取付位置を決め、強そうなビスで固定しました。
コーキングもしました。
ハイラックスに合体！

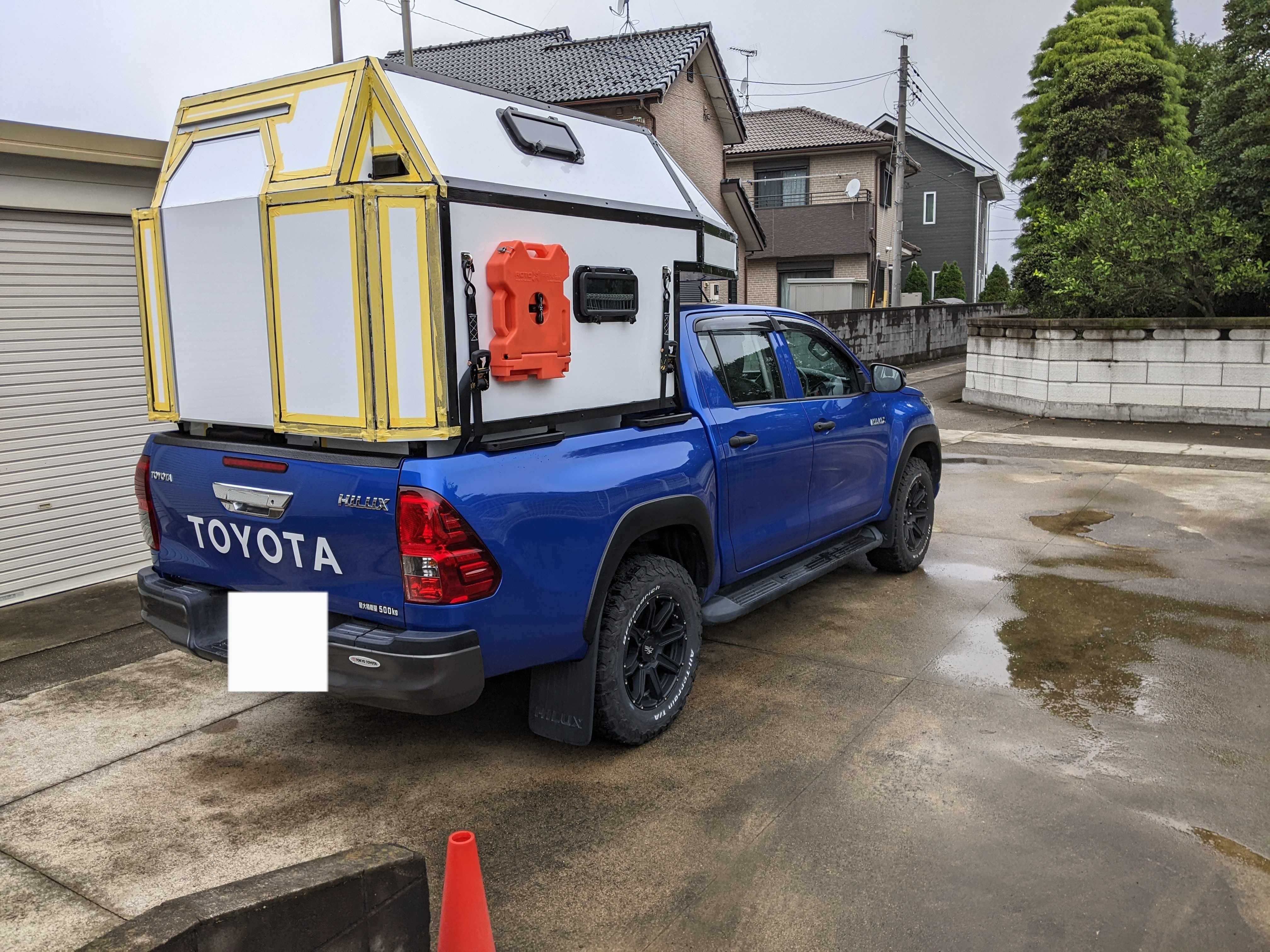

製作スケジュールの都合上急遽、ハイラックスにキャンピングシェルを載せます。
本来は単管パイプと単管パイプ用のジャッキで載せる予定だったのですが、まだ、準備していなかったため、坂で高低差を利用し人力で載せました。
で、合体。
デザインと言うかイメージどうりにできたのではないでしょうか？！
やはりロトパックスがデザインの良いアクセントになっていますね！
オフロード感が出てます。
固定方法はラッシングベルトを使いました。
と、言うわけで無事トラックキャンパーになりました。
ただし、まだ作業はありますが…
トビラの作製
上記の画像でわかる様に入口周りは加工が面倒で敬遠していたので作業します。
まず、全体と同じ様にアルミのアングルで角覆います。
その後は、同じ様にコーキングと塗装。
そしたら、本体と同じ様にトビラを製作しました。
ドアノブはキャンピングカー用のものを取付ました。
が重量が重く、上下開閉が無理そうだったので作り直します。

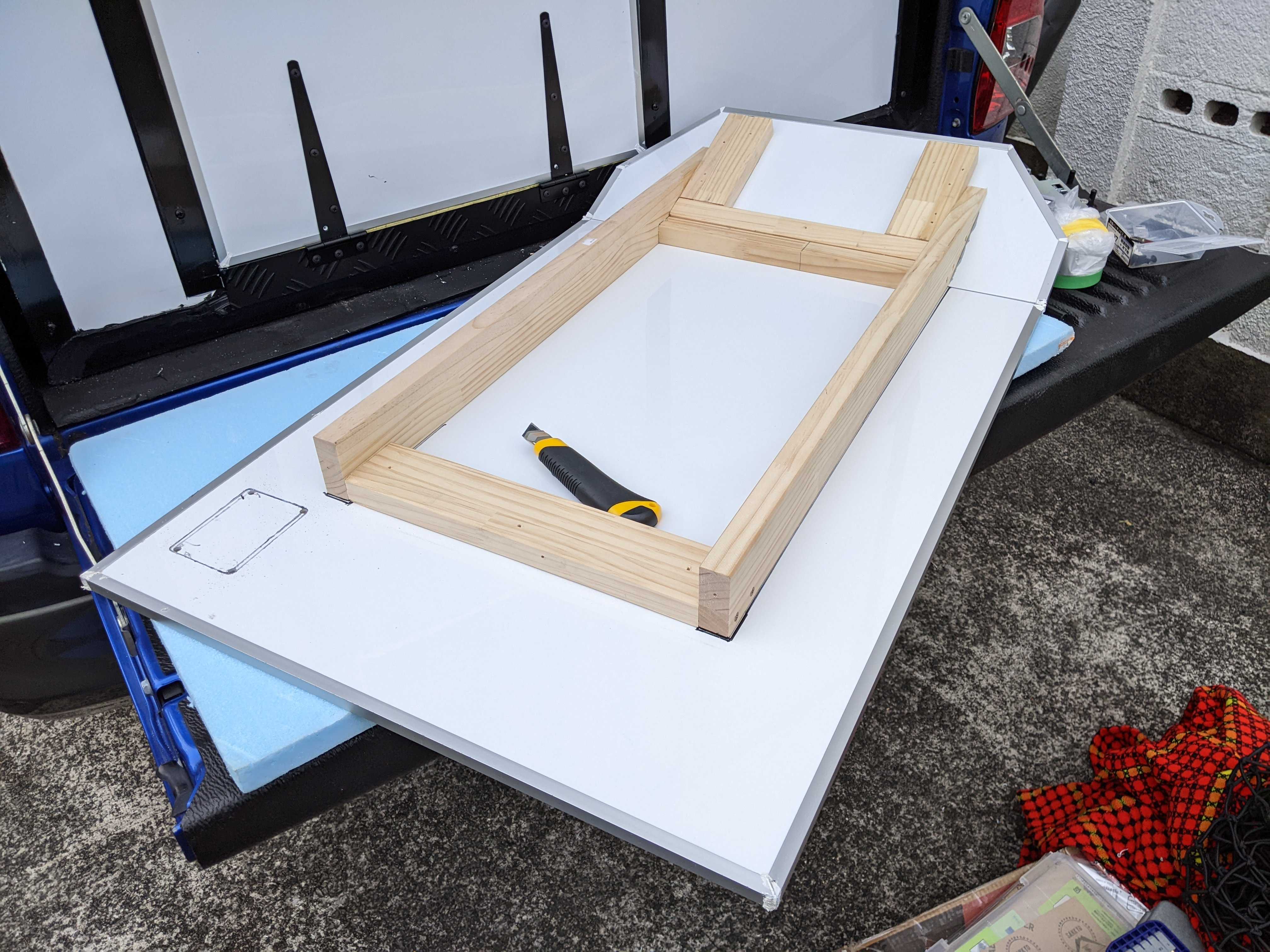

合板にアルミ複合板を両面に貼り付け、パイン集成材を柱に形にしました。
内部から見た目。
ドアノブはトビラ薄くなったので、3Dプリンタを使いスペーサーを作り取付。

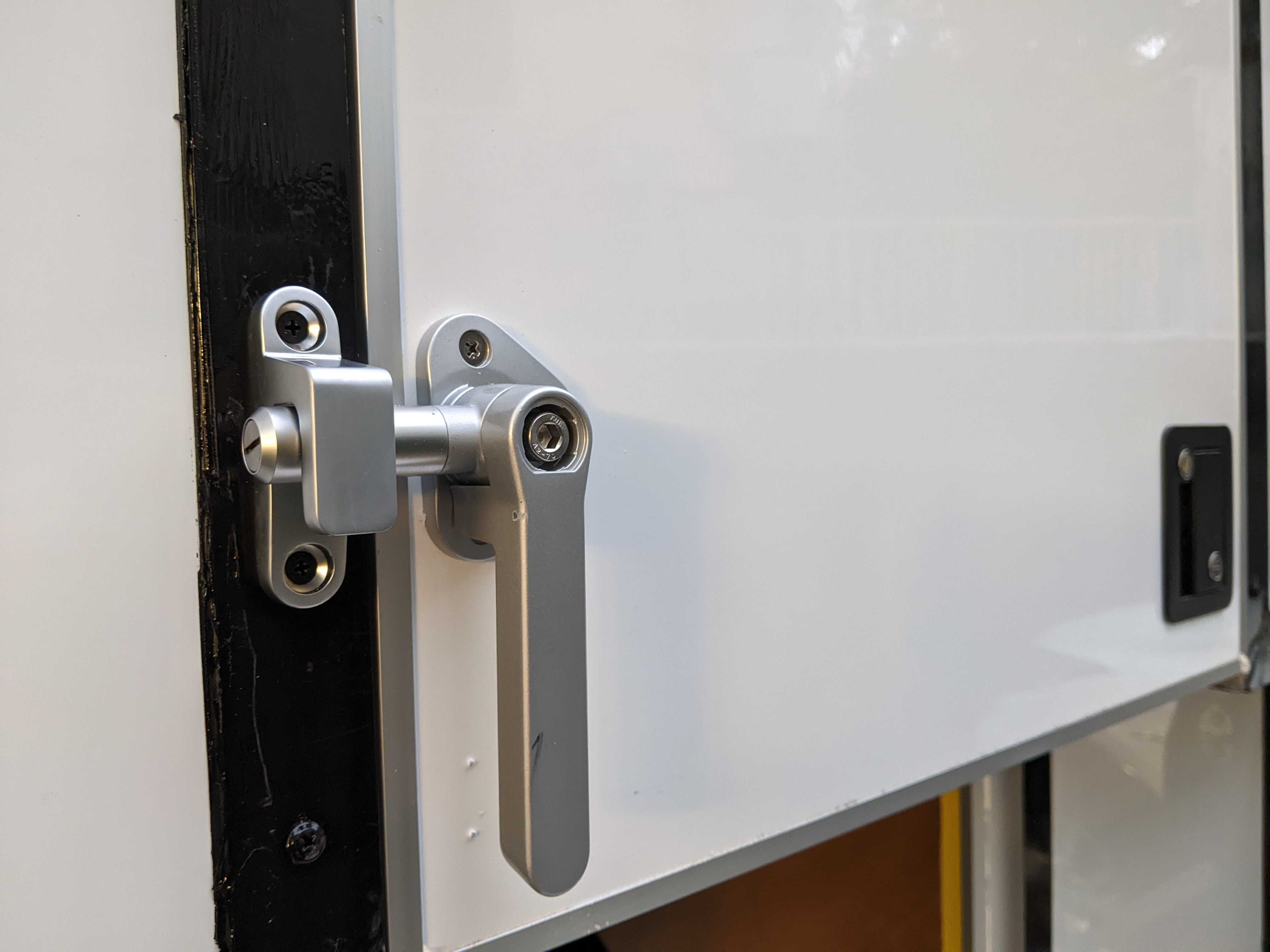

また、上下開閉方式では左右どちらかのドアノブ取付ではロックされない側がガタガタだったのでハンドルロックを追加。
外から勝手に閉められないように、両面タイプです。
開閉時用の取手も付けた。（バス用）
外装完成！
画像を撮り忘れたのですが、左側面にカーサイドタープを取付ました。
これにて、外装施工は完了し、
次回からはまた場所を変えて内装を作業していきます！
つづく。
