2023.04.23
テーマ： 暮らしを楽しむ(413874)
カテゴリ： トラックキャンパー
今回もハイラックスのトラックキャンパーを製作していきます！
今回はドアと窓についてです。
まず、「ハイラックスのキャンピングシェル製作 2」の補足です。
トビラで使った蝶番について、書き忘れていたので追加です。

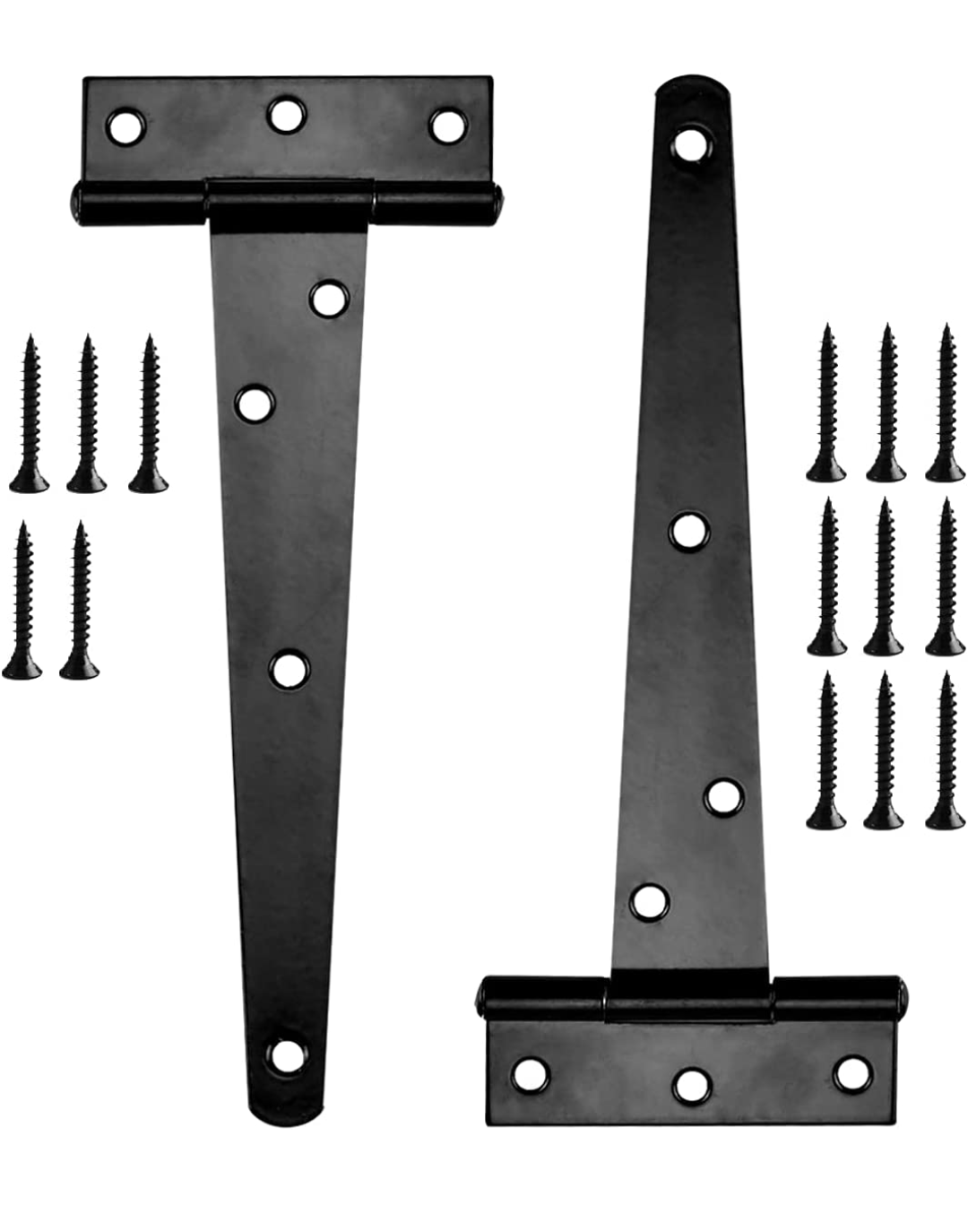

Amazonで売っていた下の蝶番を使いました。
では進めていきます。

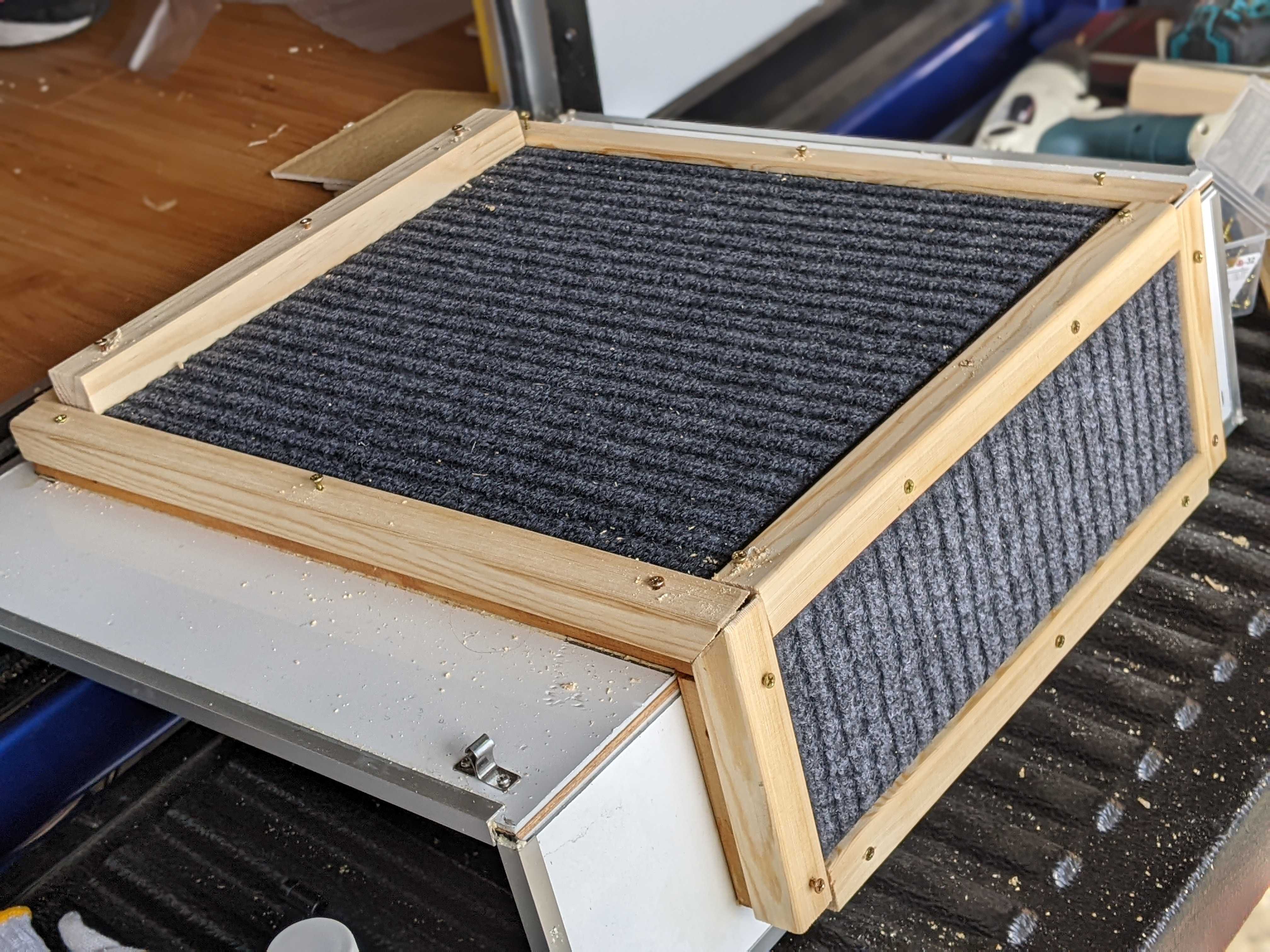

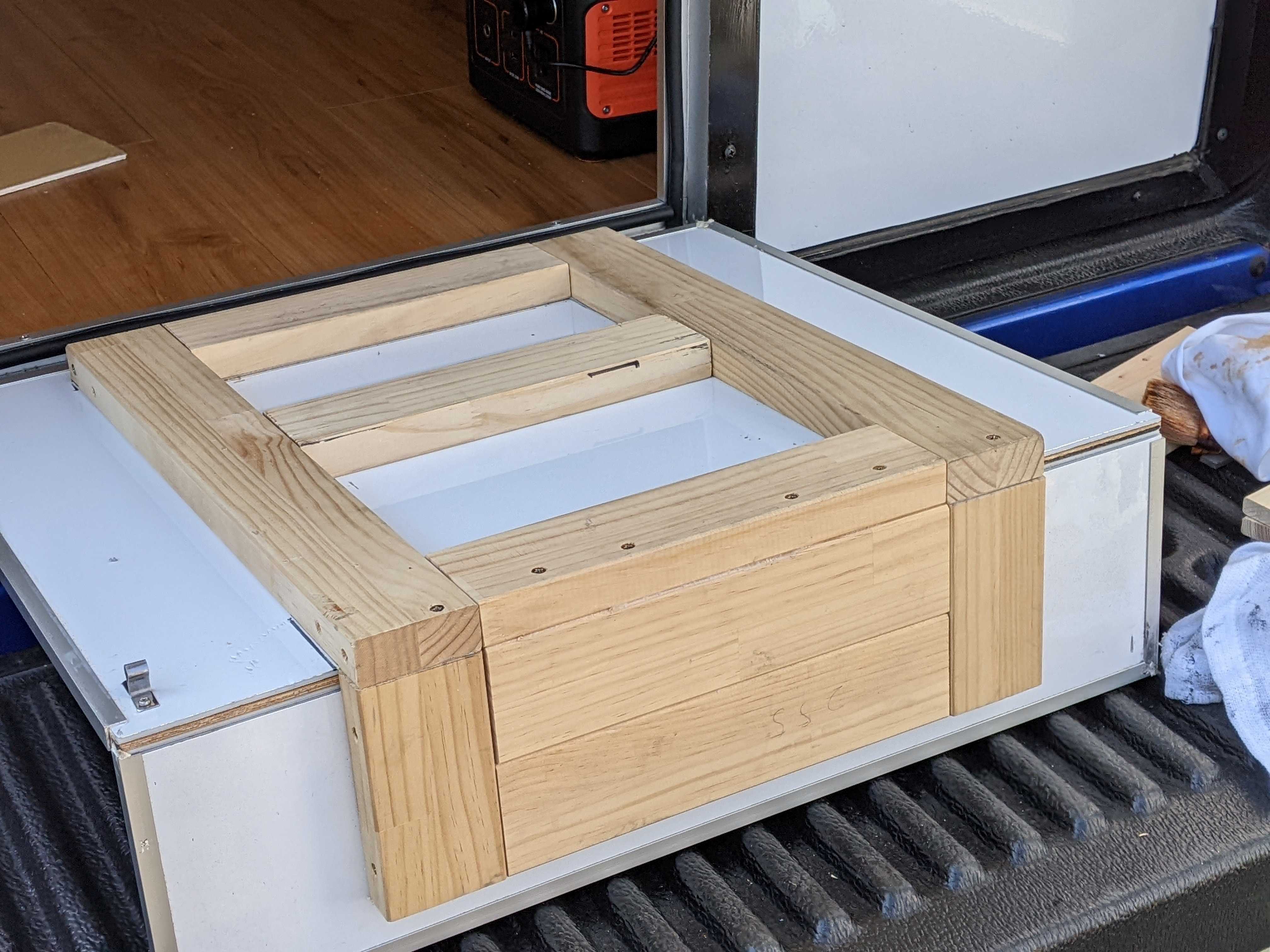

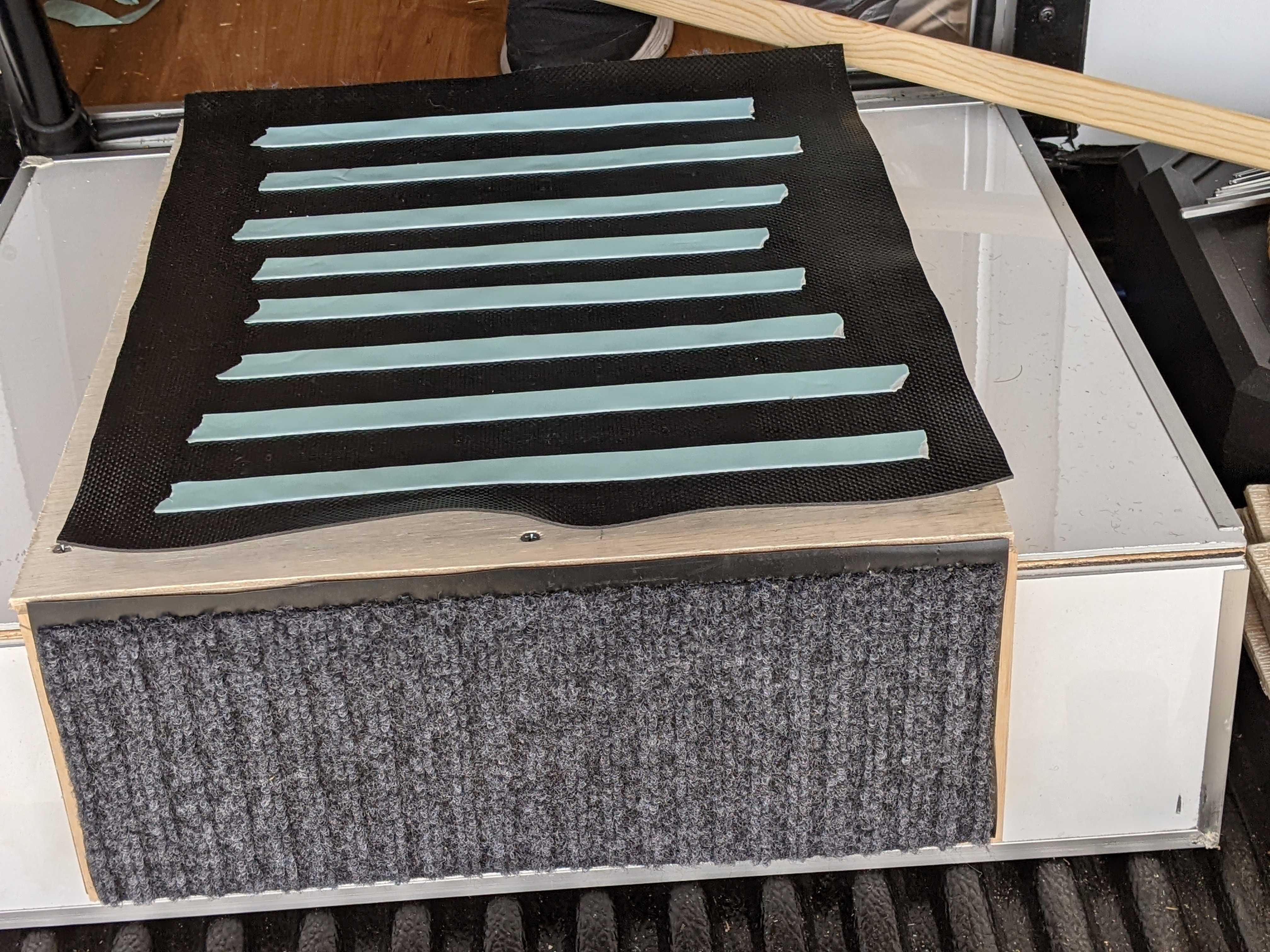

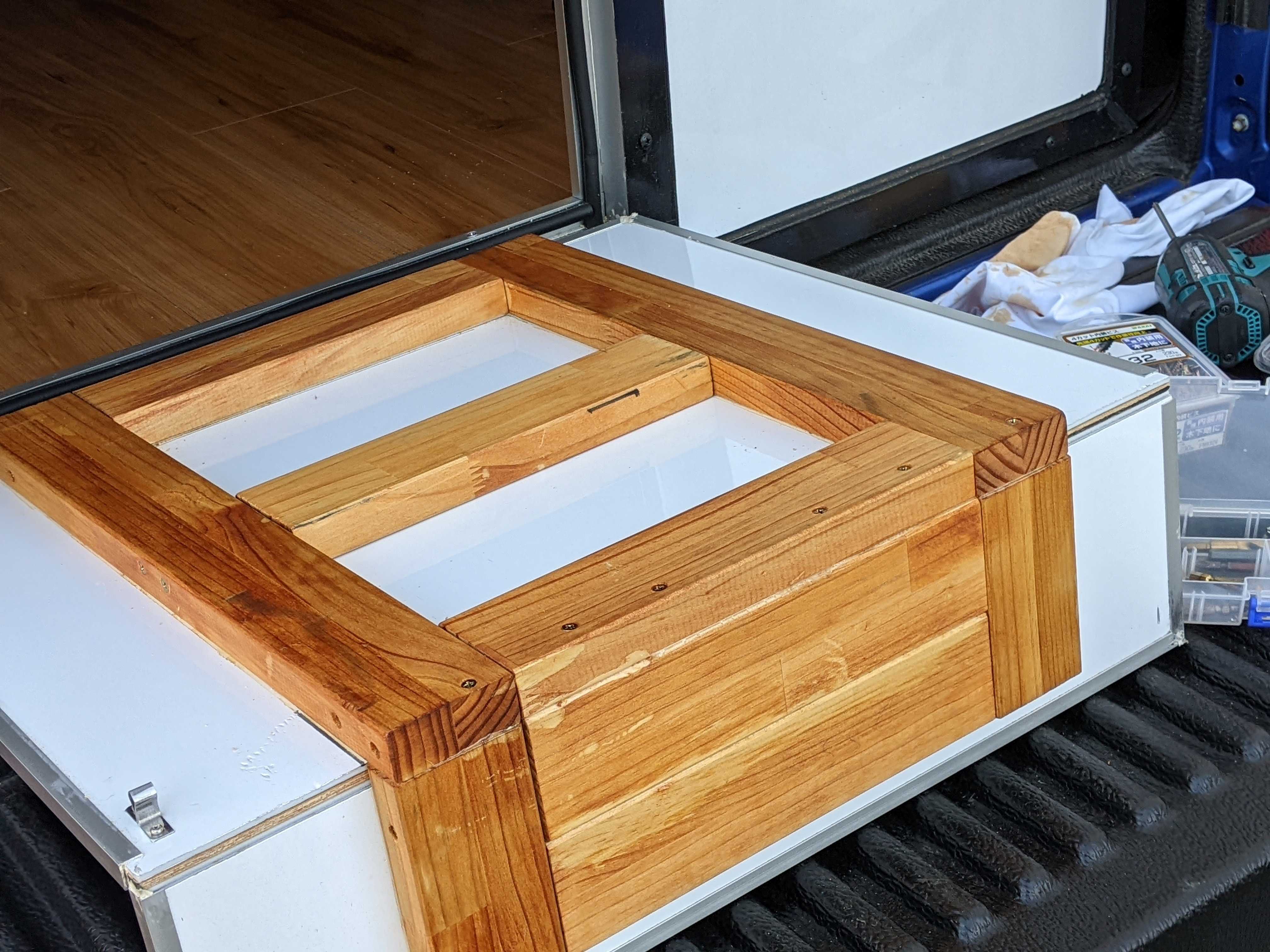

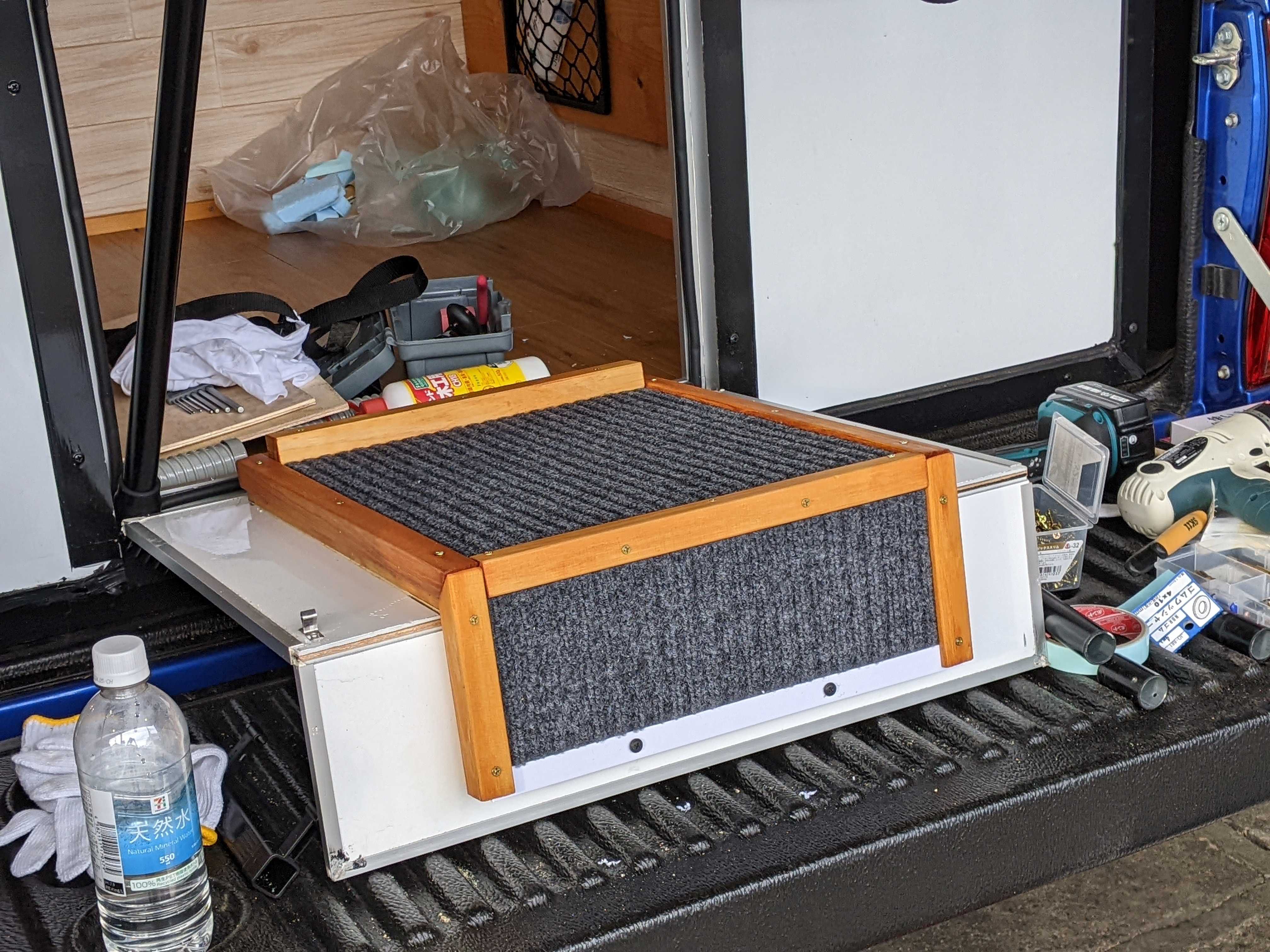

下トビラに玄関マットを付けます。最初に骨組みを強化します。

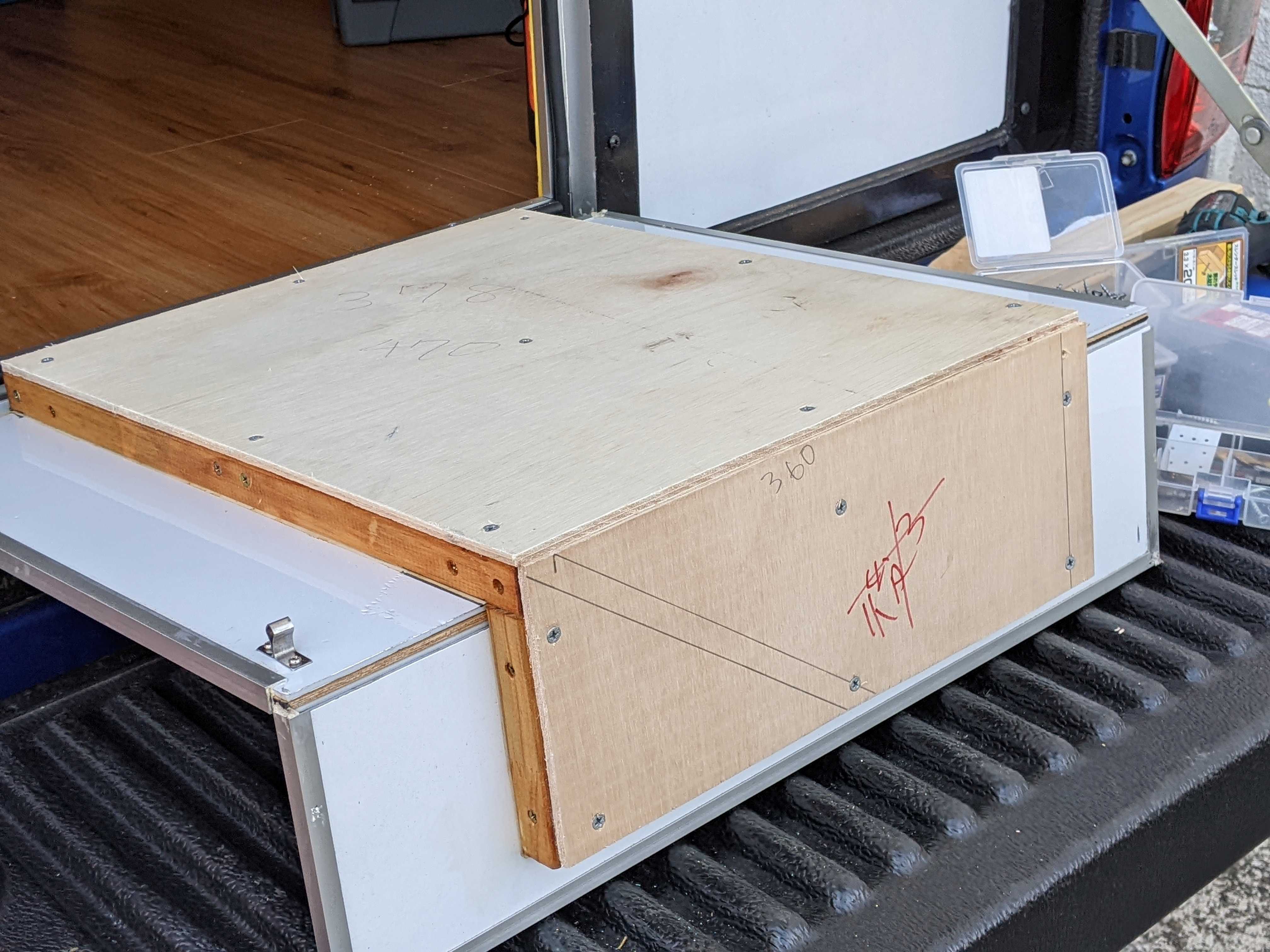

つぎにニスを塗りました。
L字の木材で角を固定します。

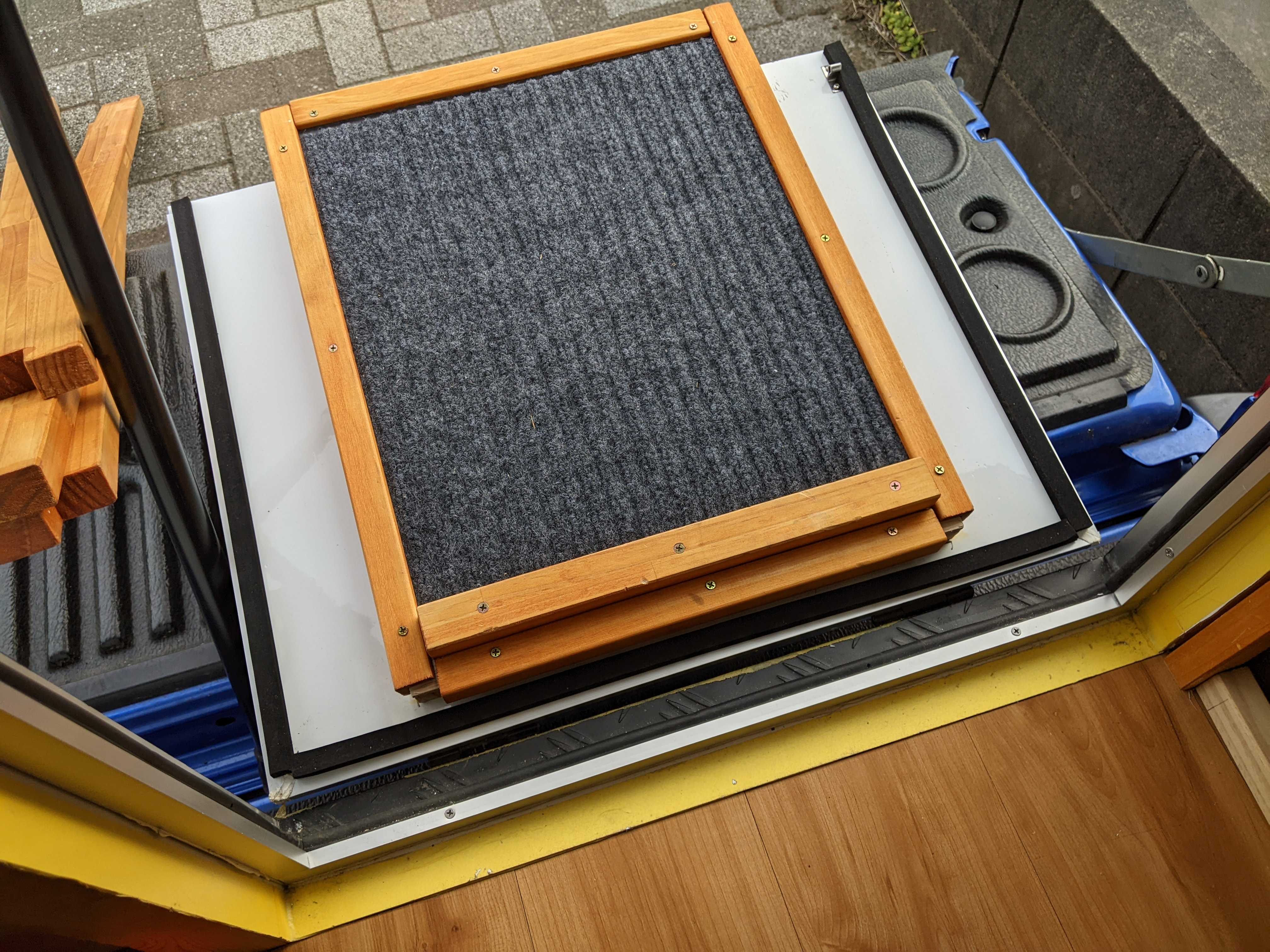

イメージどおりになりました！
最後にオイルステインで仕上げました。

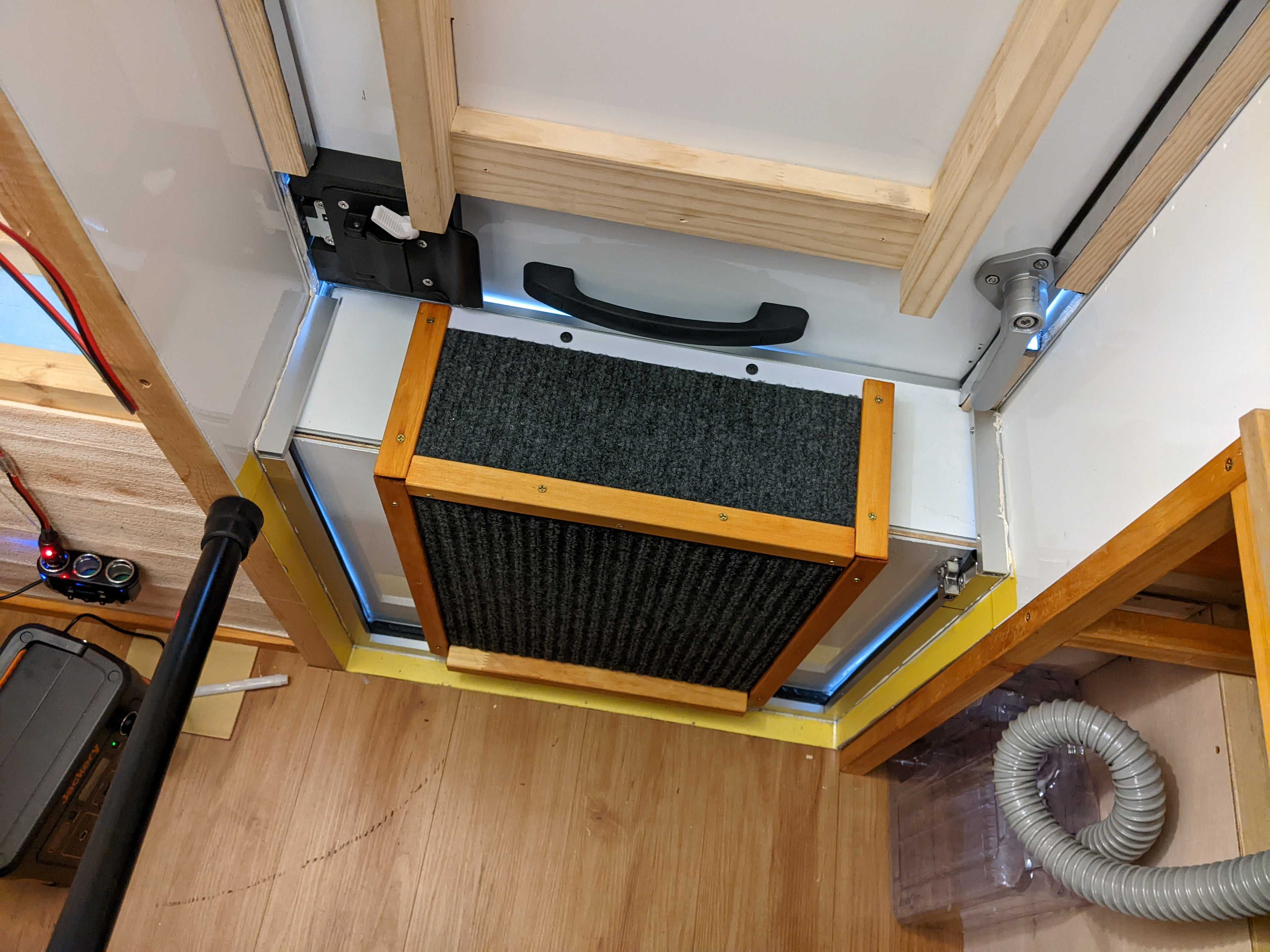

また、画像で分かるように、隙間がまだあったため追加で隙間テープを付けました。
つぎに上トビラの固定方法です。

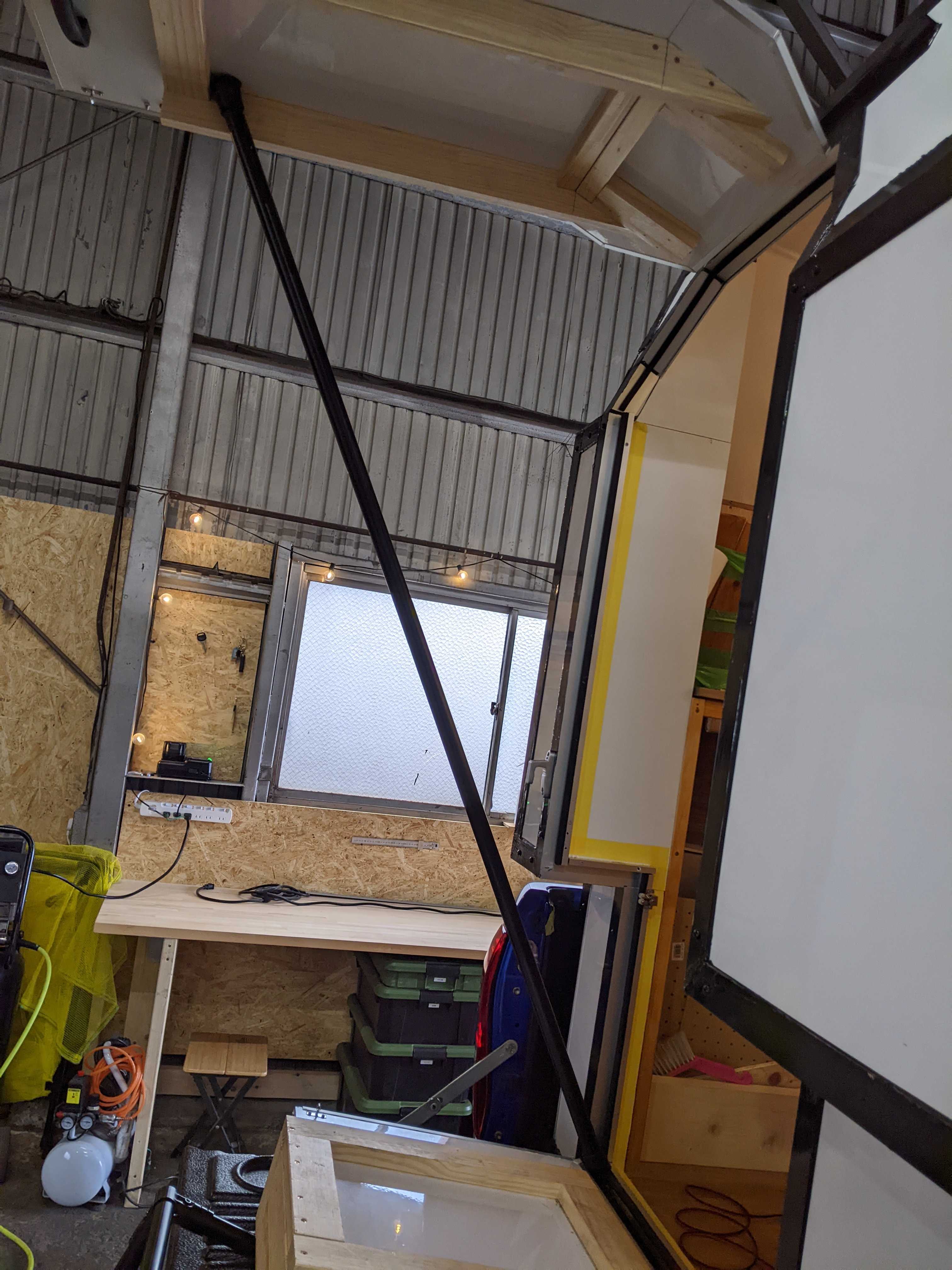

はじめ車用のガスダンパーを使おうと思ったのですが、長さとパワーで合うものがなく、仕方なく突っ張り棒を使っていました。
半年ほど考えた末やっと、いいアイデアが浮かんだので形にします。

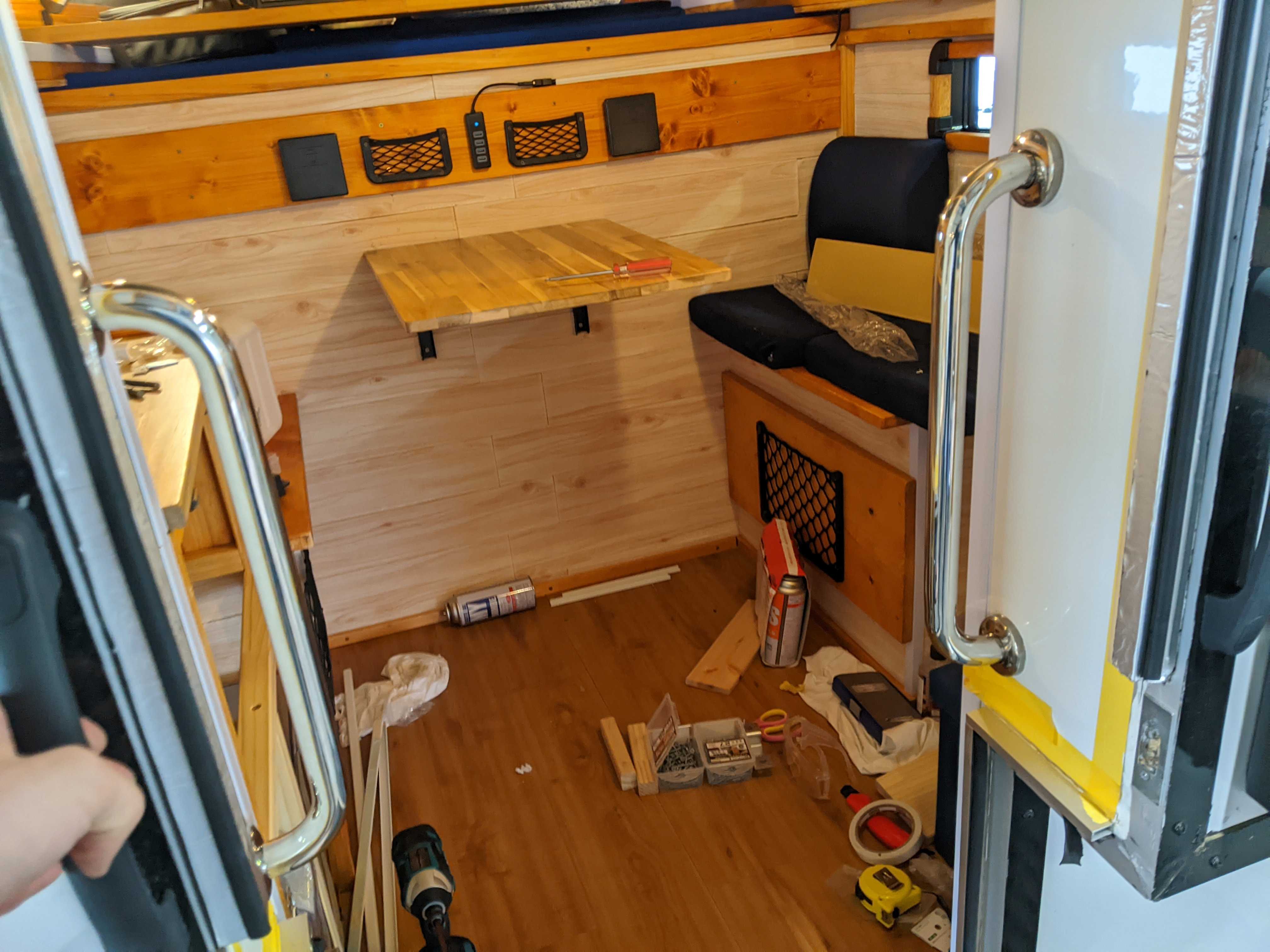

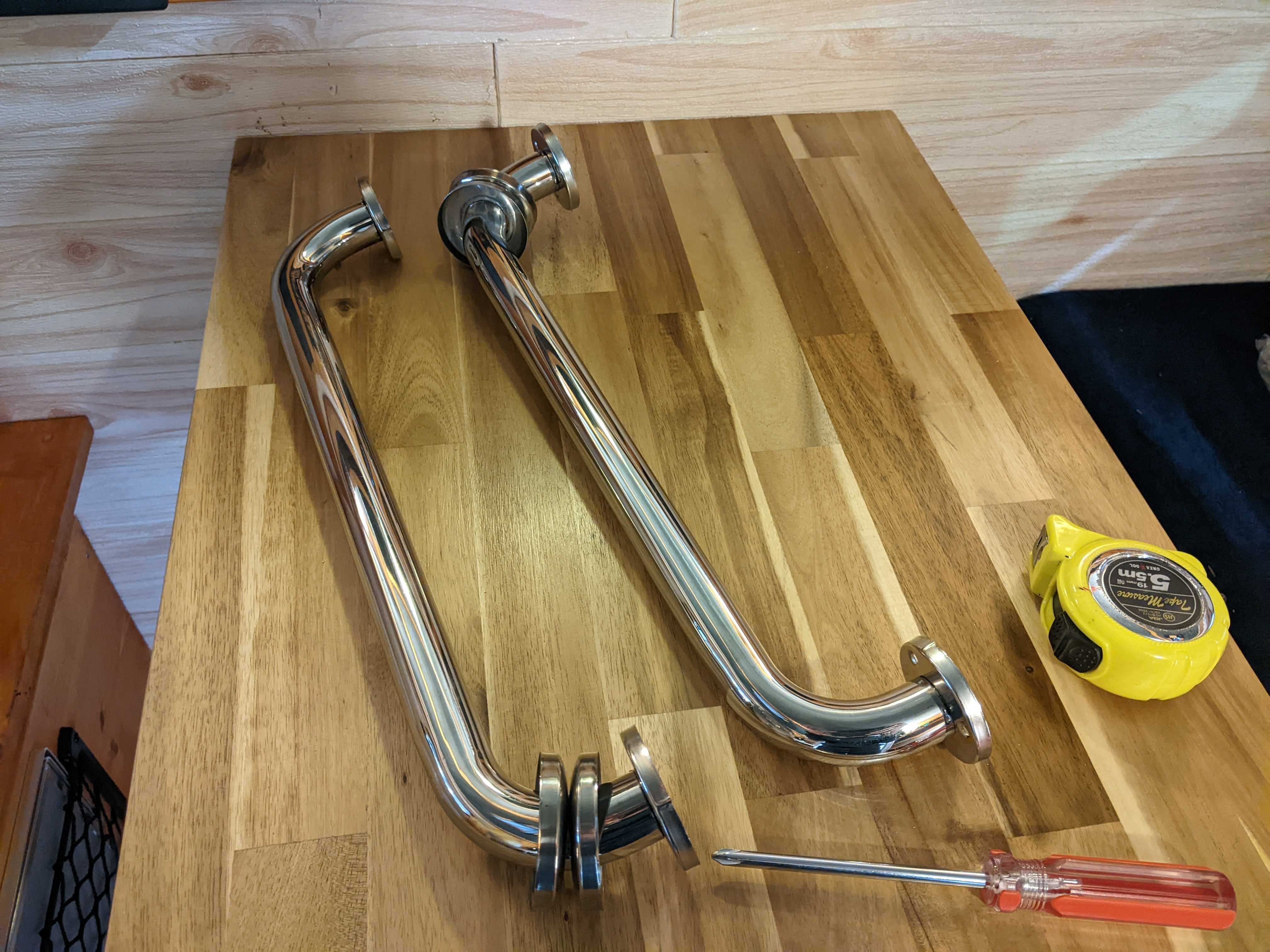

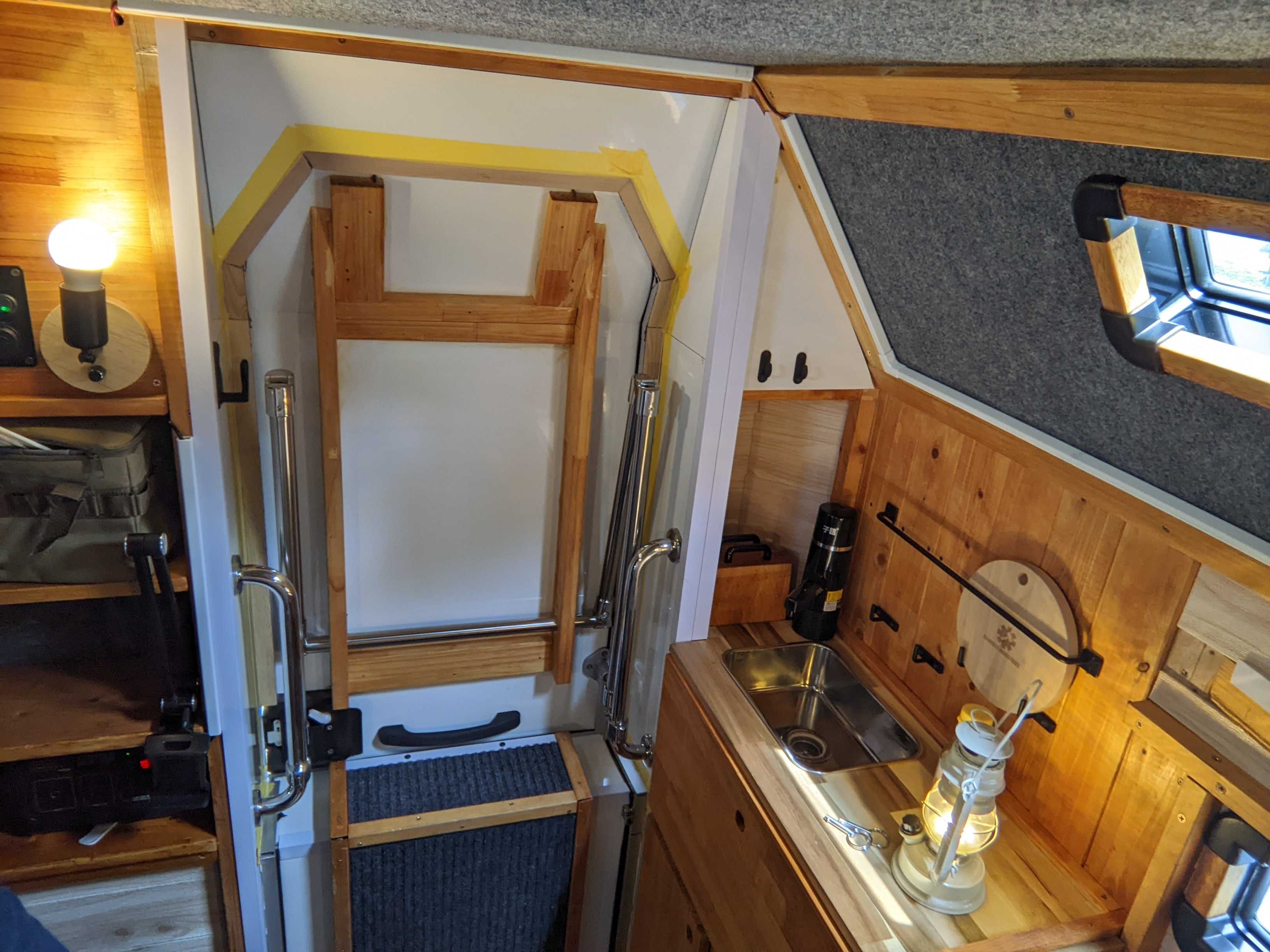

まず、入口に手すりを取付ます。
これは乗り降りの際の外のハンドルだけでは不十分だったので、それを補うためでもあります。
また、この手すりの径25mmが重要です。

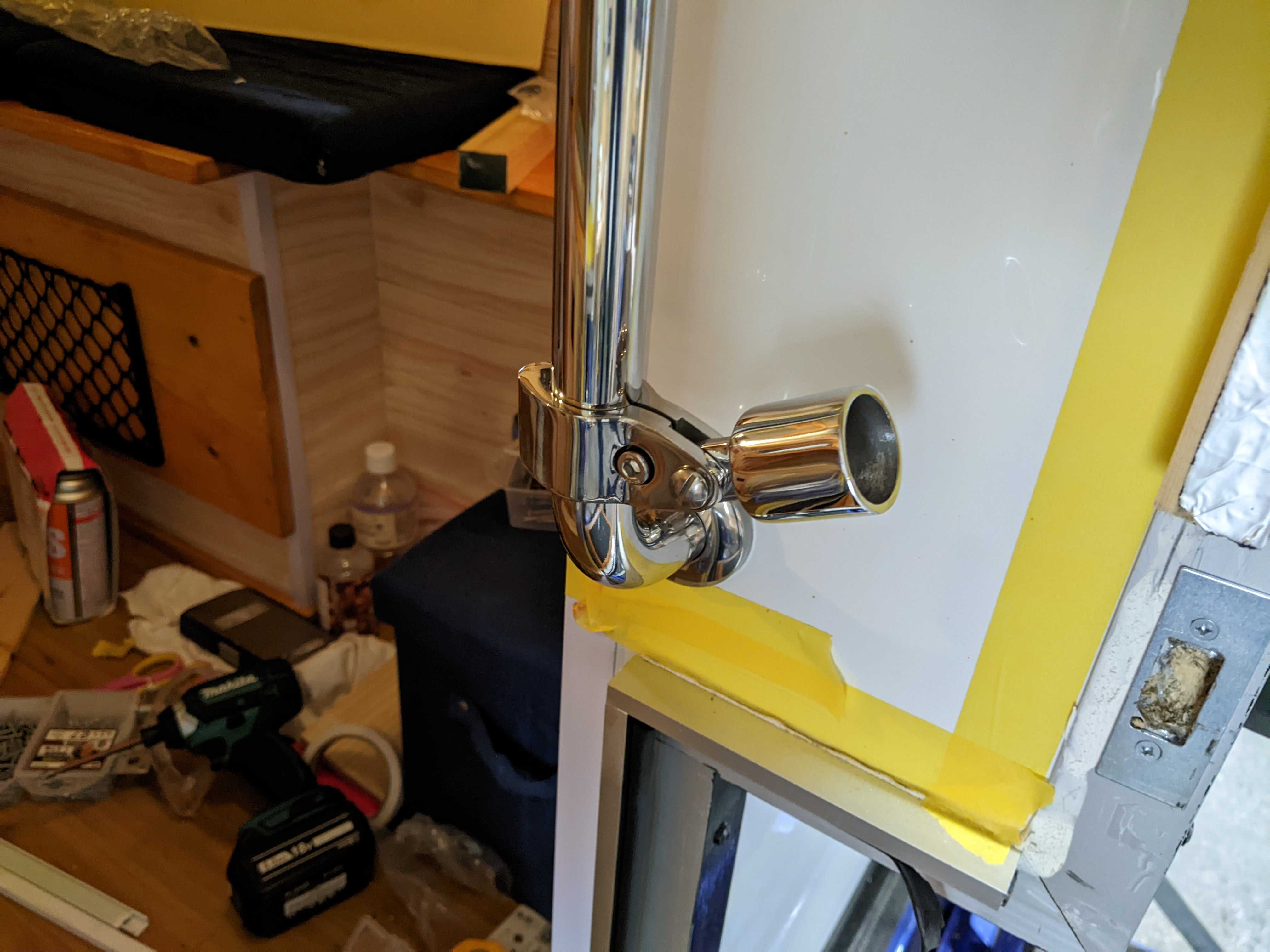

この手すりに25mmパイプ用の可動ジョイントを取付ます。

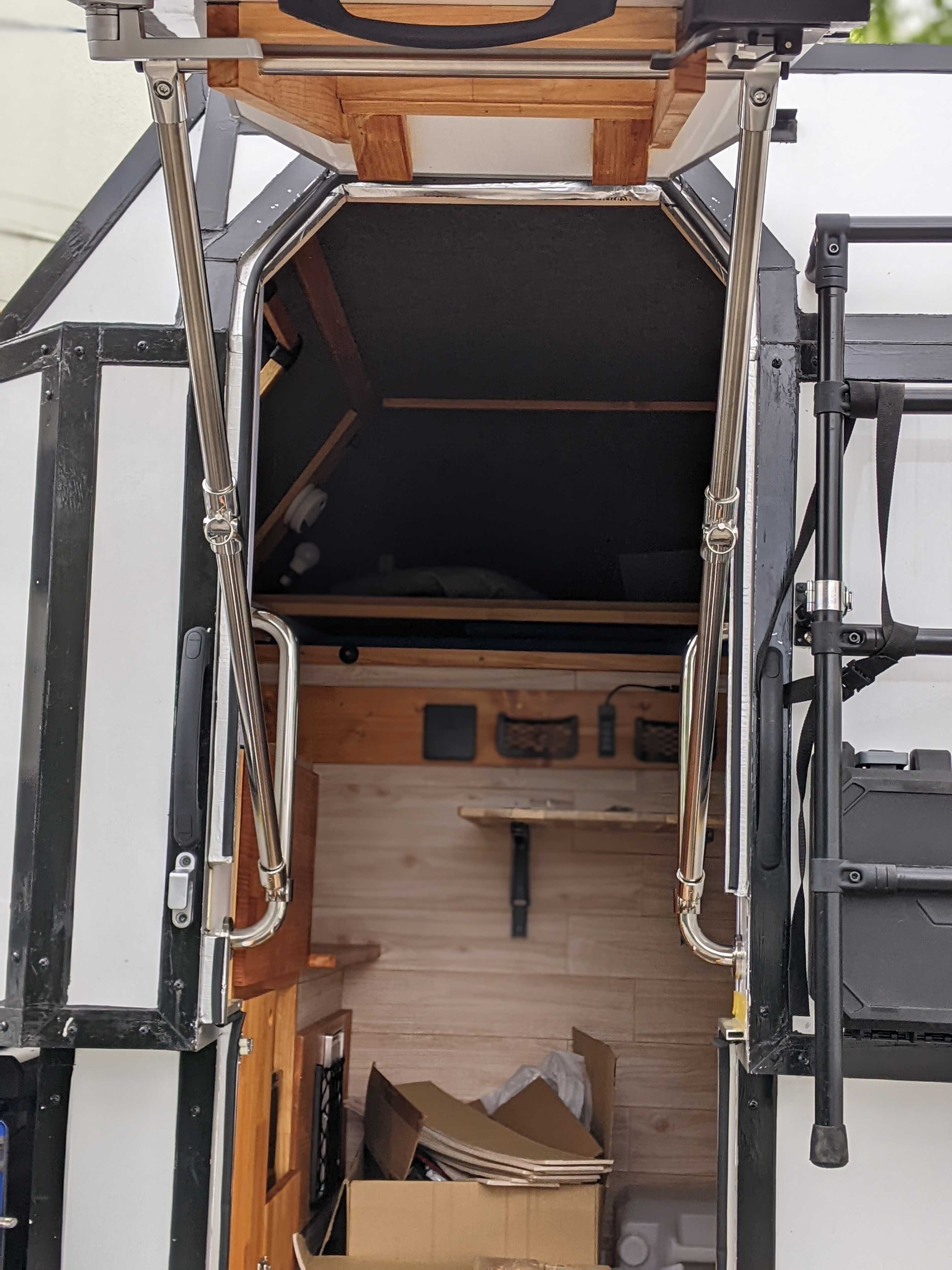

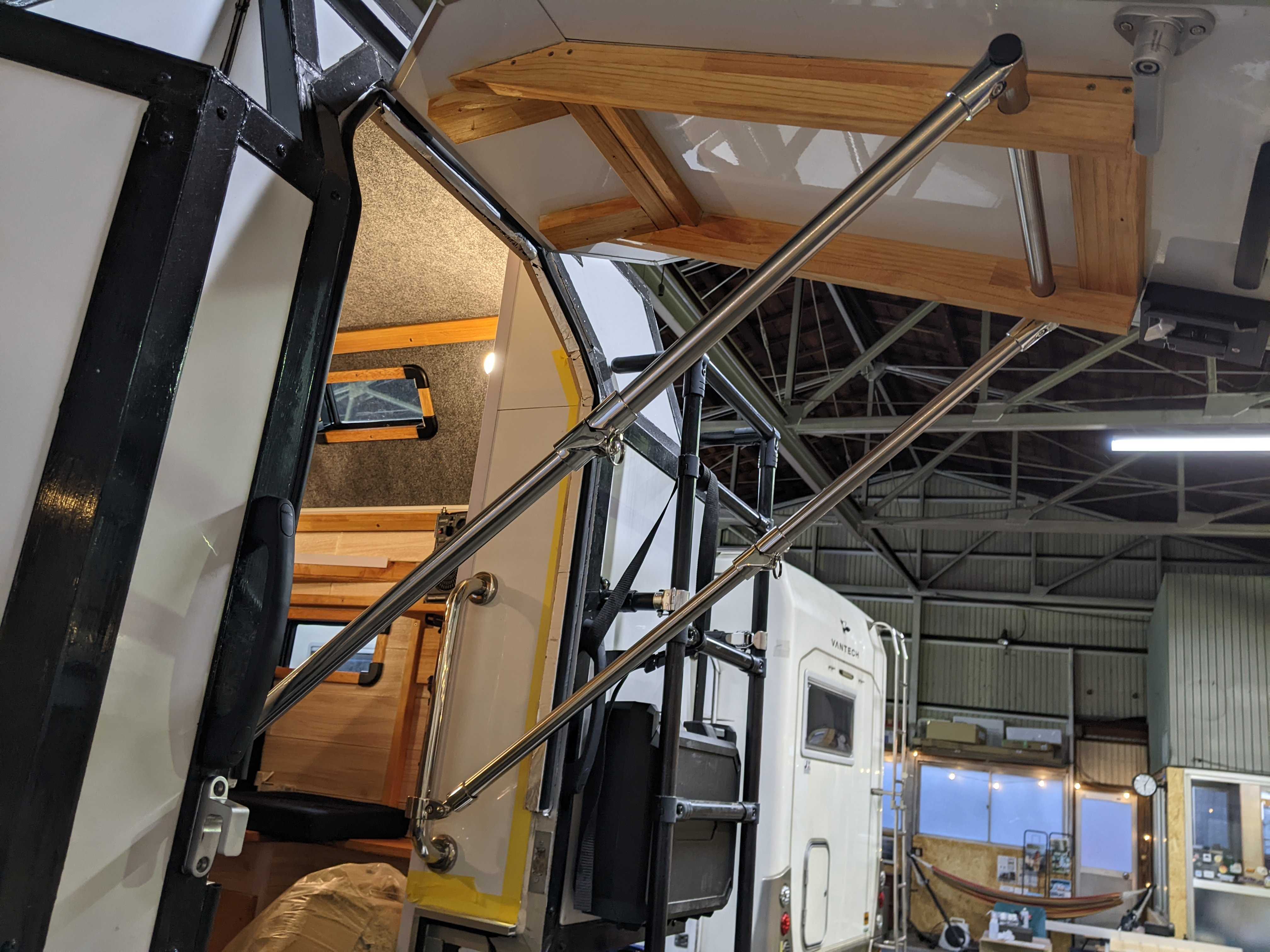

そして、その他ジョイントと25mmパイプを組立て完成！
理想の開き方です👍

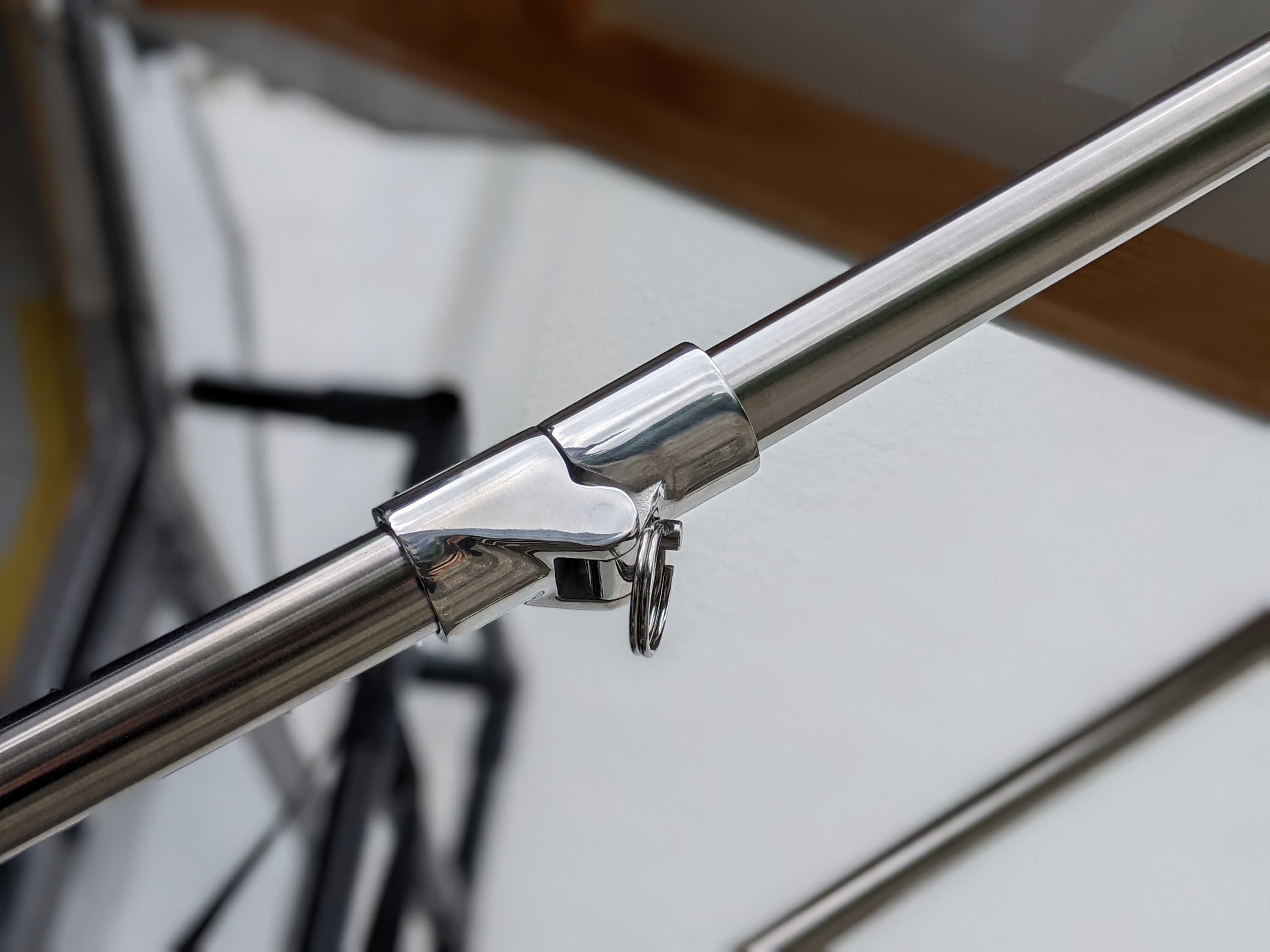

このジョイントが重要な仕事をします。
折りたたみ機構がついていますが、展開時のパイプとパイプが一直線で止まります。
また、付属のピンを挿すことで完全に固定出来ます。

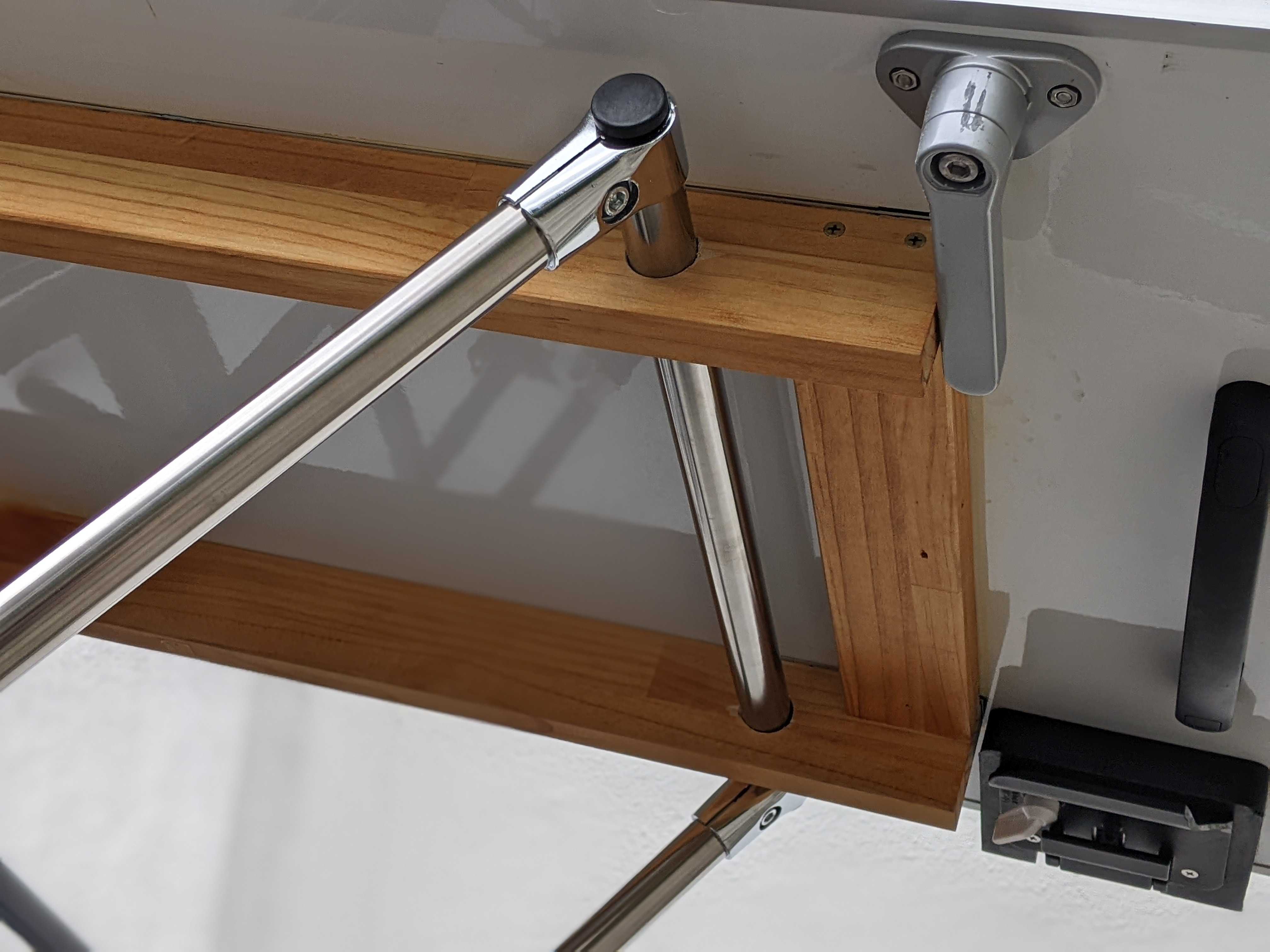

トビラとの取付は元々の木のフレームに25mmの穴を空けパイプを通しました。
これで突っ張り棒が要らなくなりました👍
つぎに窓枠です。

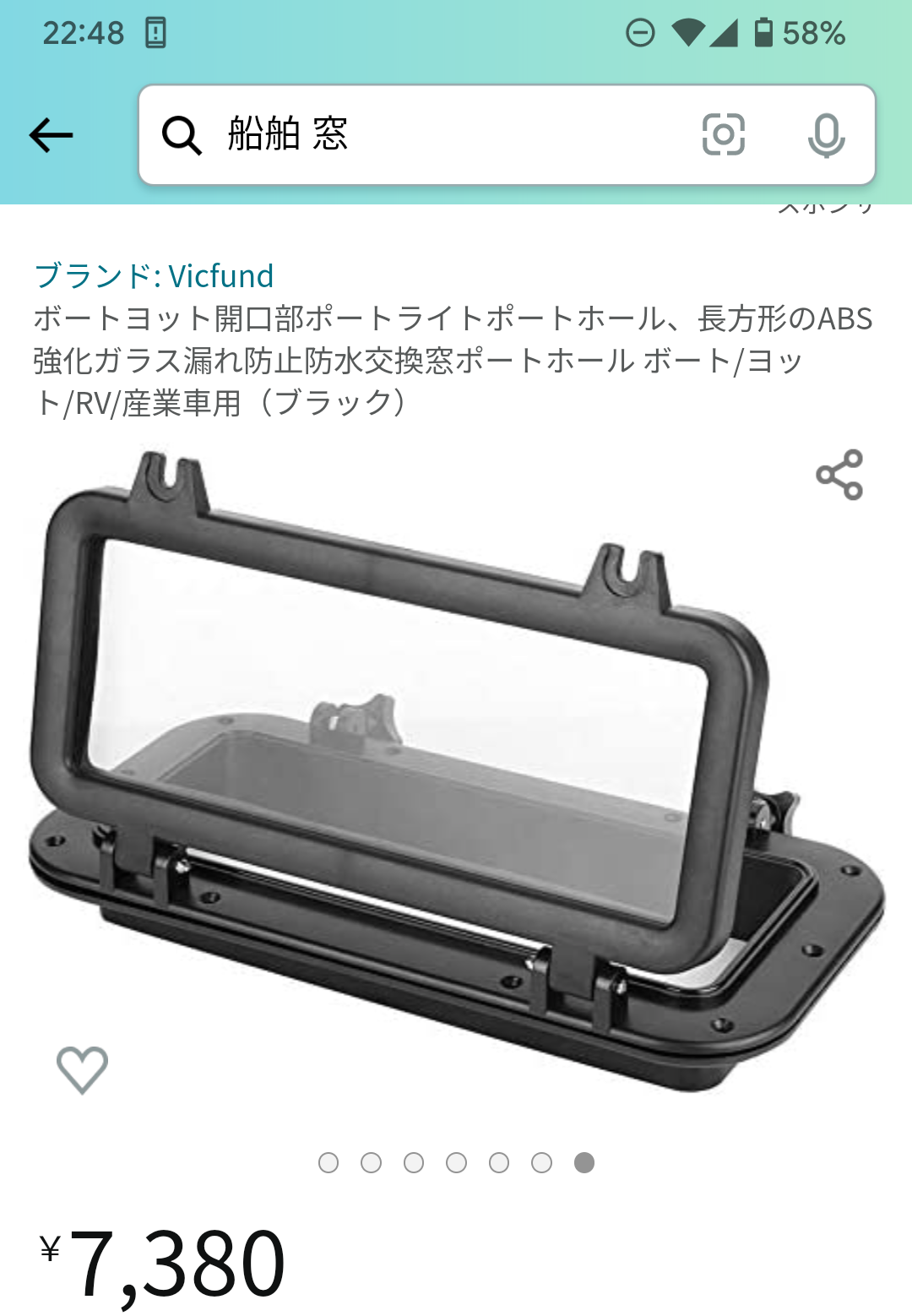

このキャンピングシェルでは、ボート用のアクリル窓を取付ました。
内側の窓枠も付属していたのですが、自作したキャンピングシェルの壁の厚さが、窓に対応している厚さを超えてしまったので使えなくなりました。
また、イメージに合わなかったので自作します。

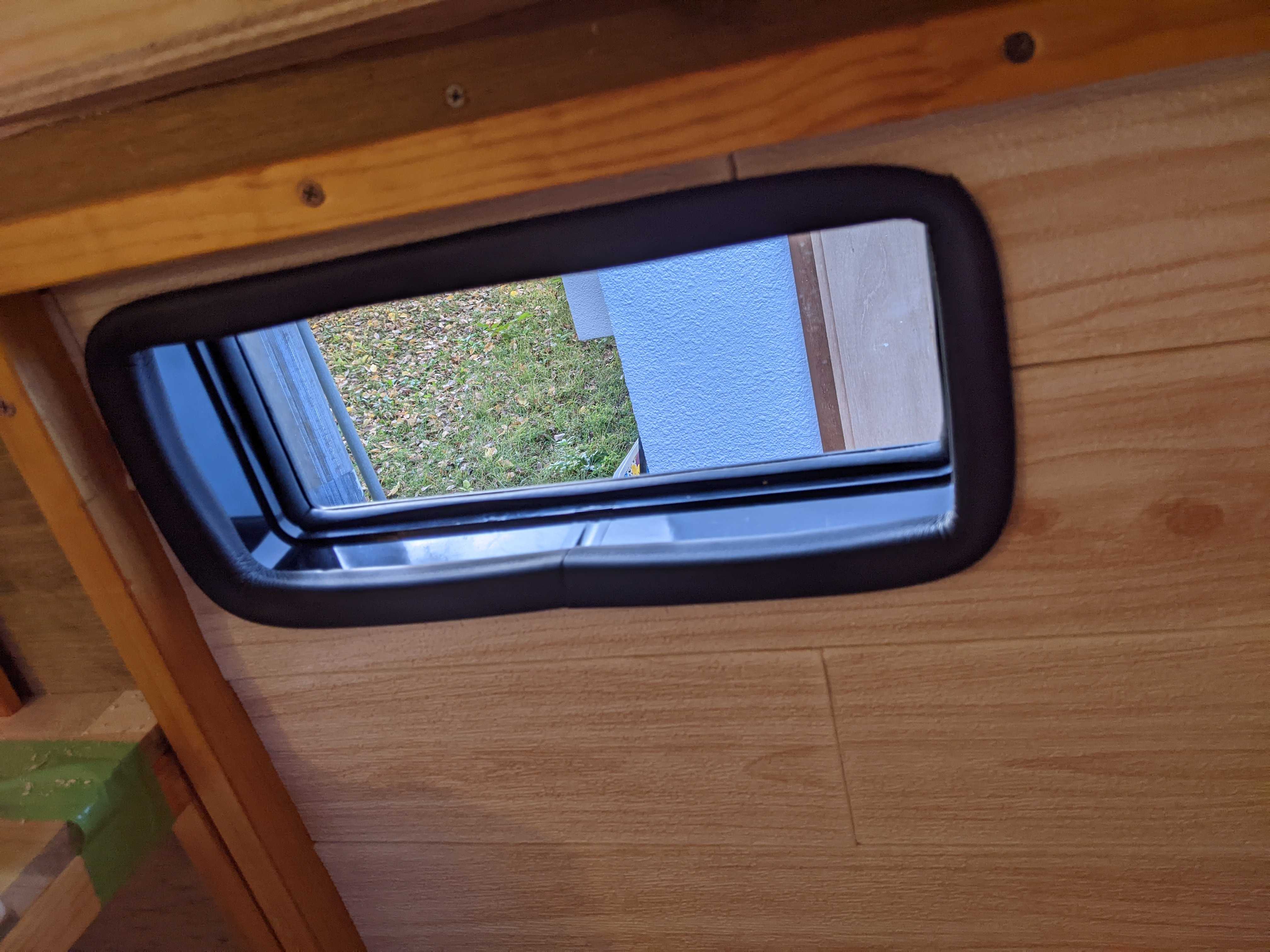

デザインが思いつくまで仮で、L字のスポンジを貼ってました。
半年ほど寝かしてアイディアが浮かんだので動き出しました。

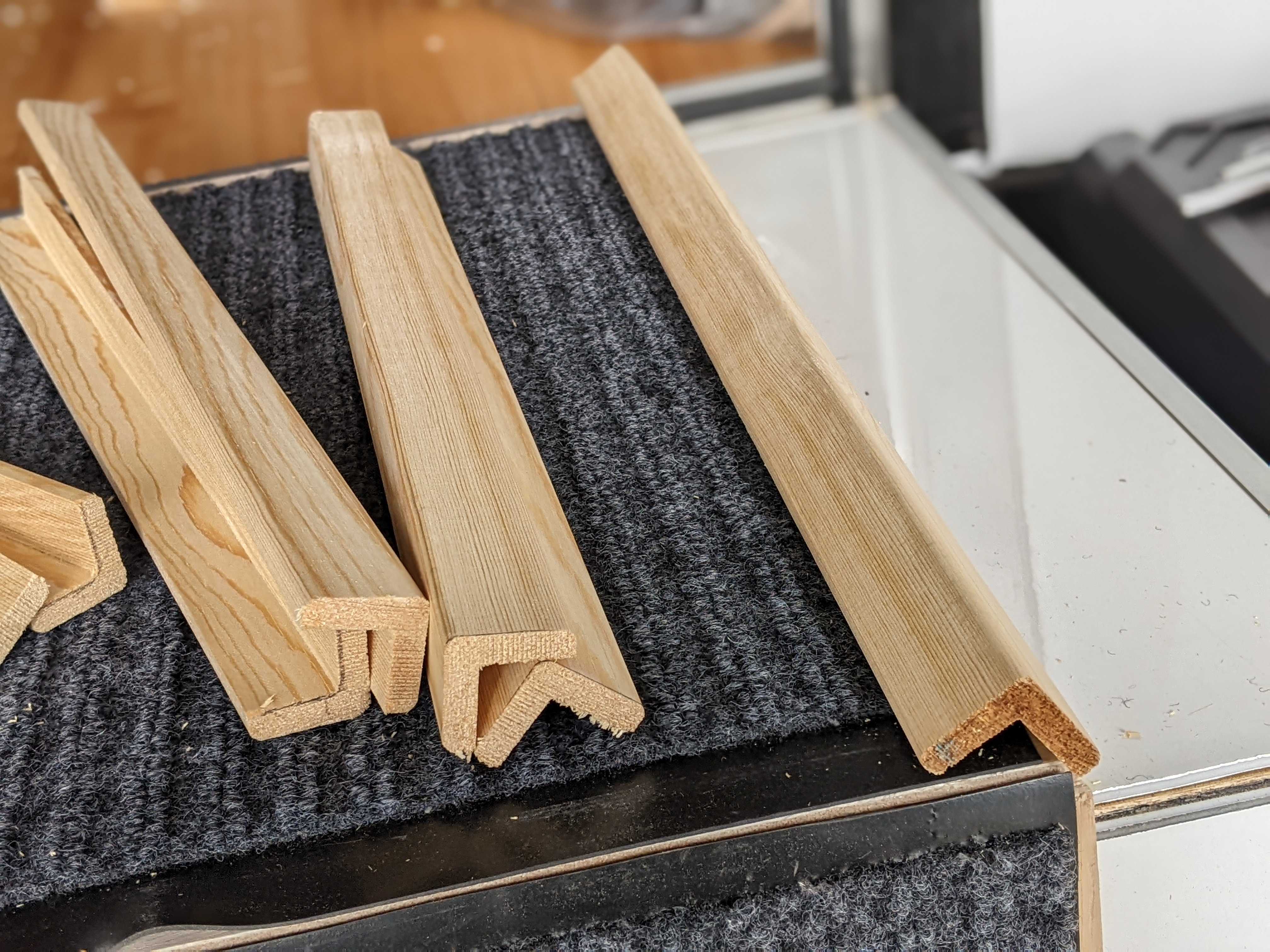

先の下トビラ製作で余ったL字の木材を使い、角は3Dプリンタでジョイントを自作します。
まず、ジョイントをCADで設計し、3Dプリンタで量産します。

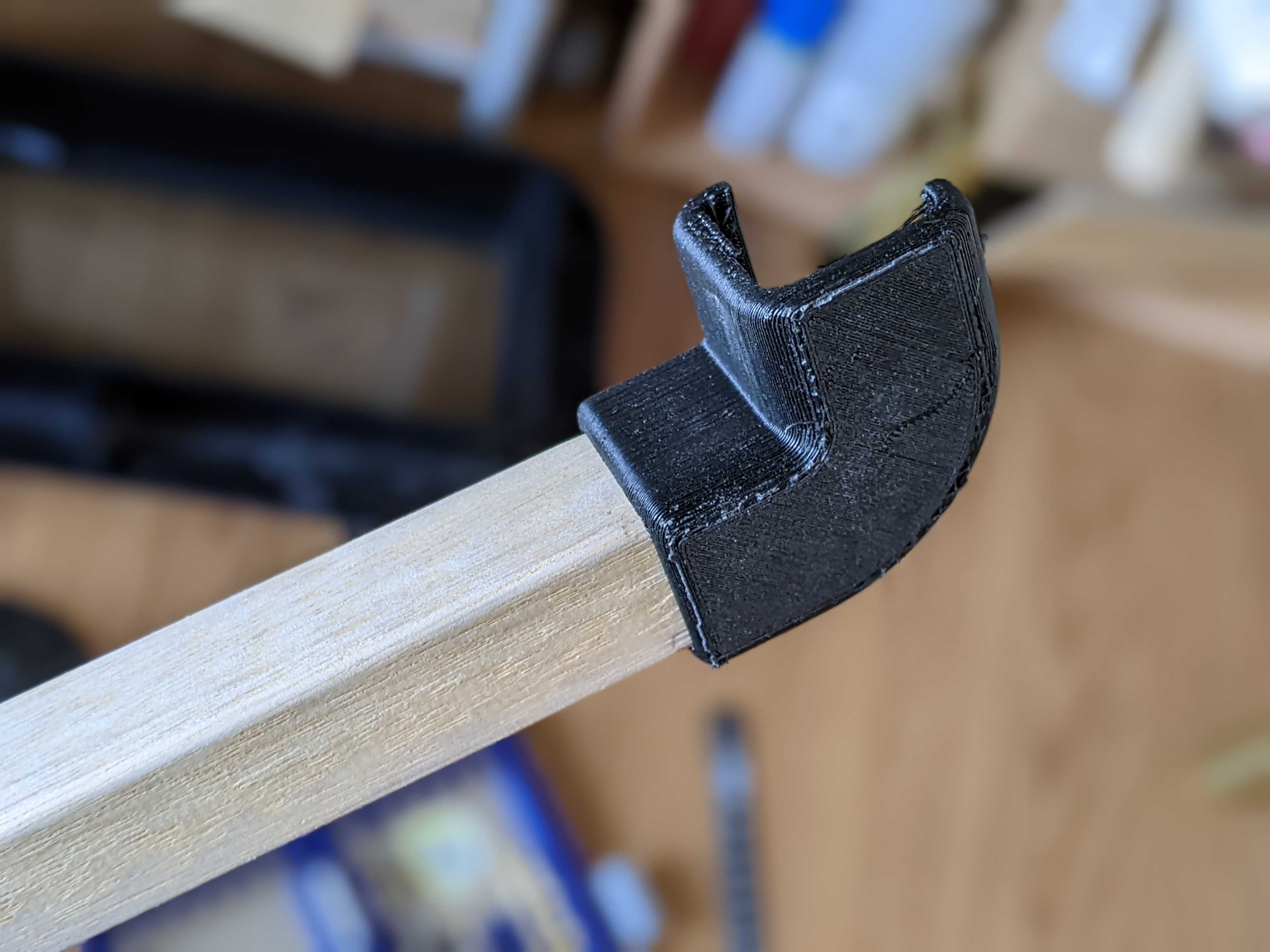

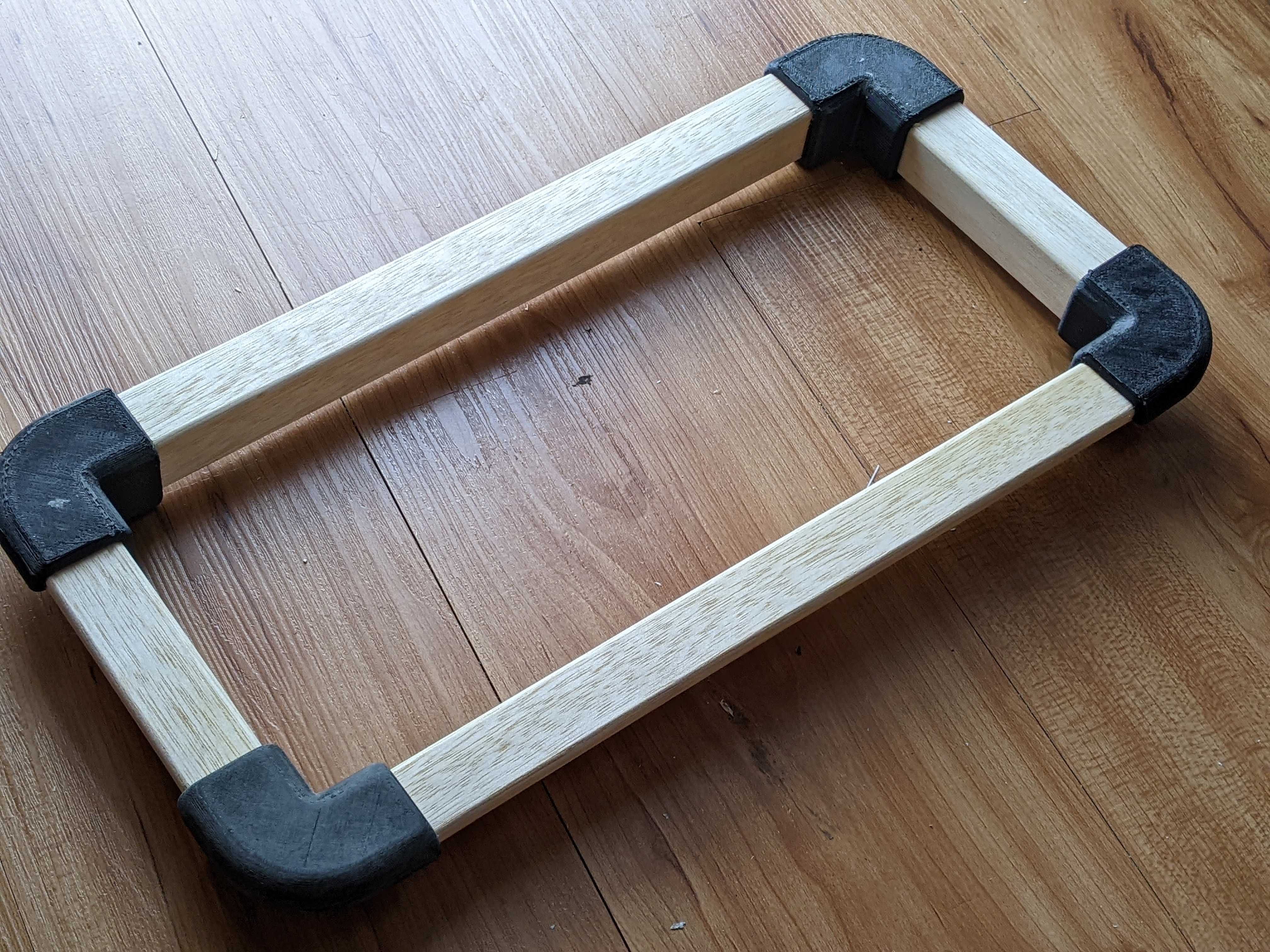

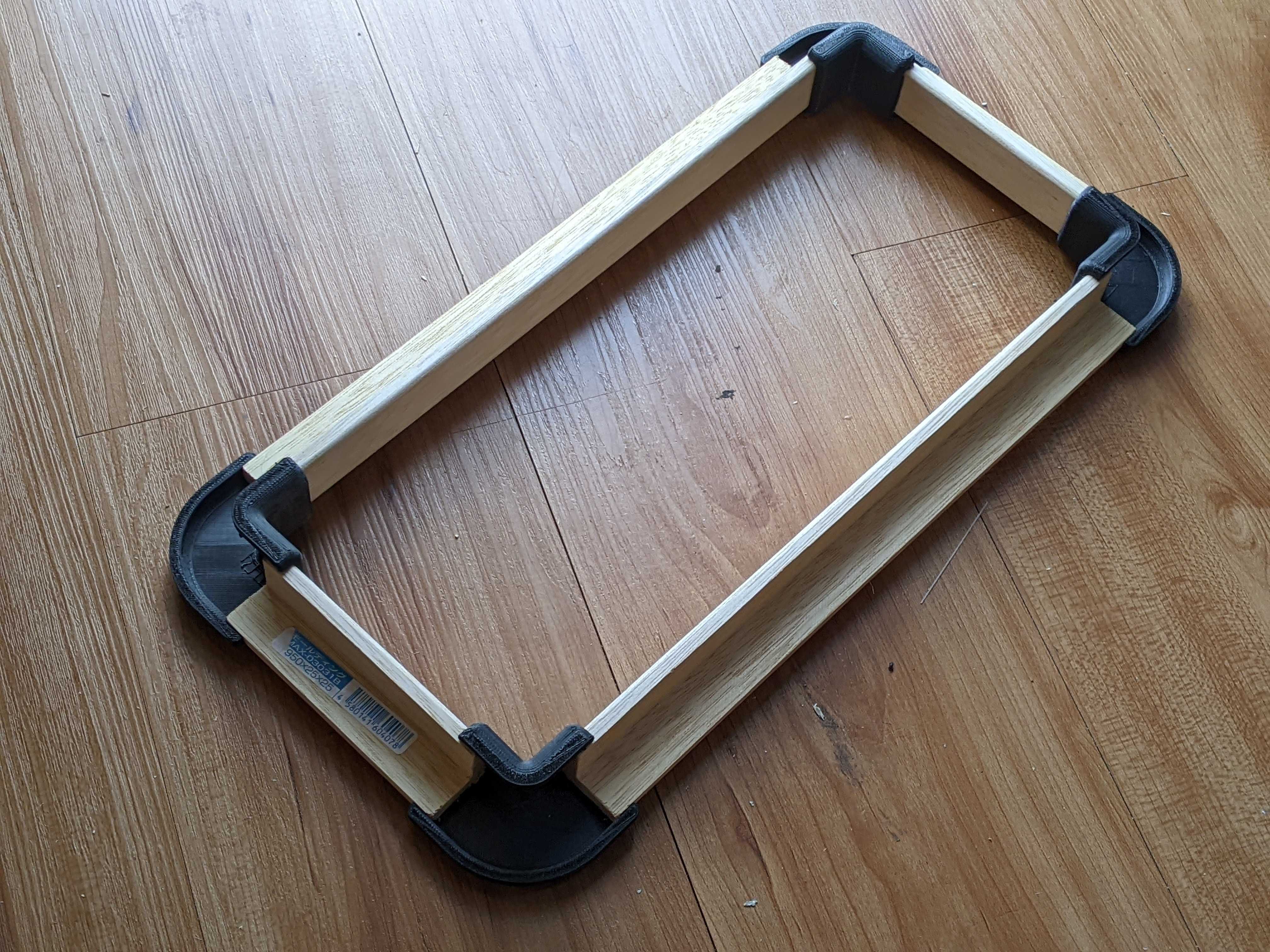

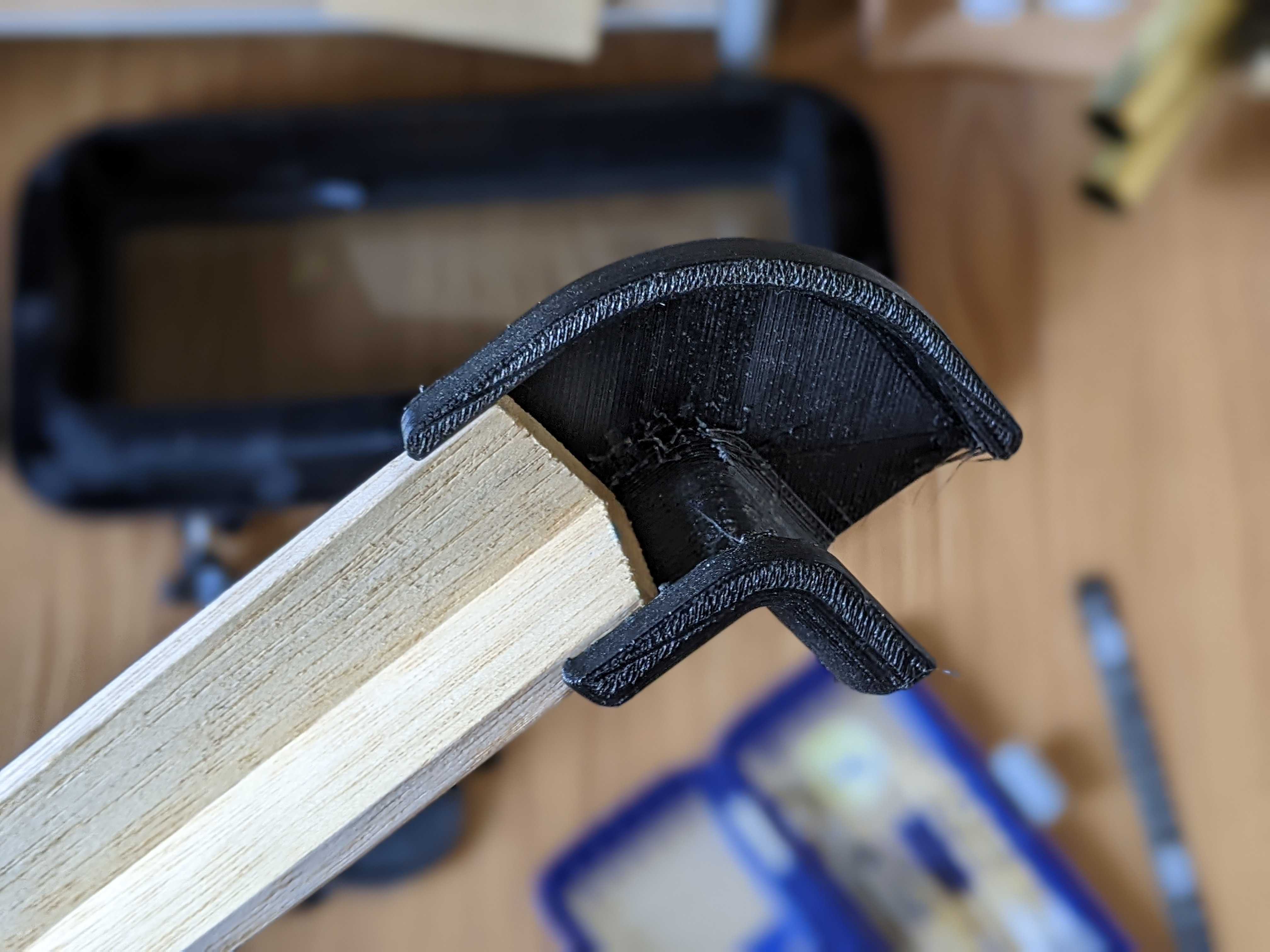

うまくL字の木材がハマりました。
これを４つ繋げると四角になります。
もう窓枠です。
はめ込むとピッタリでした！
形は問題無かったので、ジョイントを表面処理していきます。

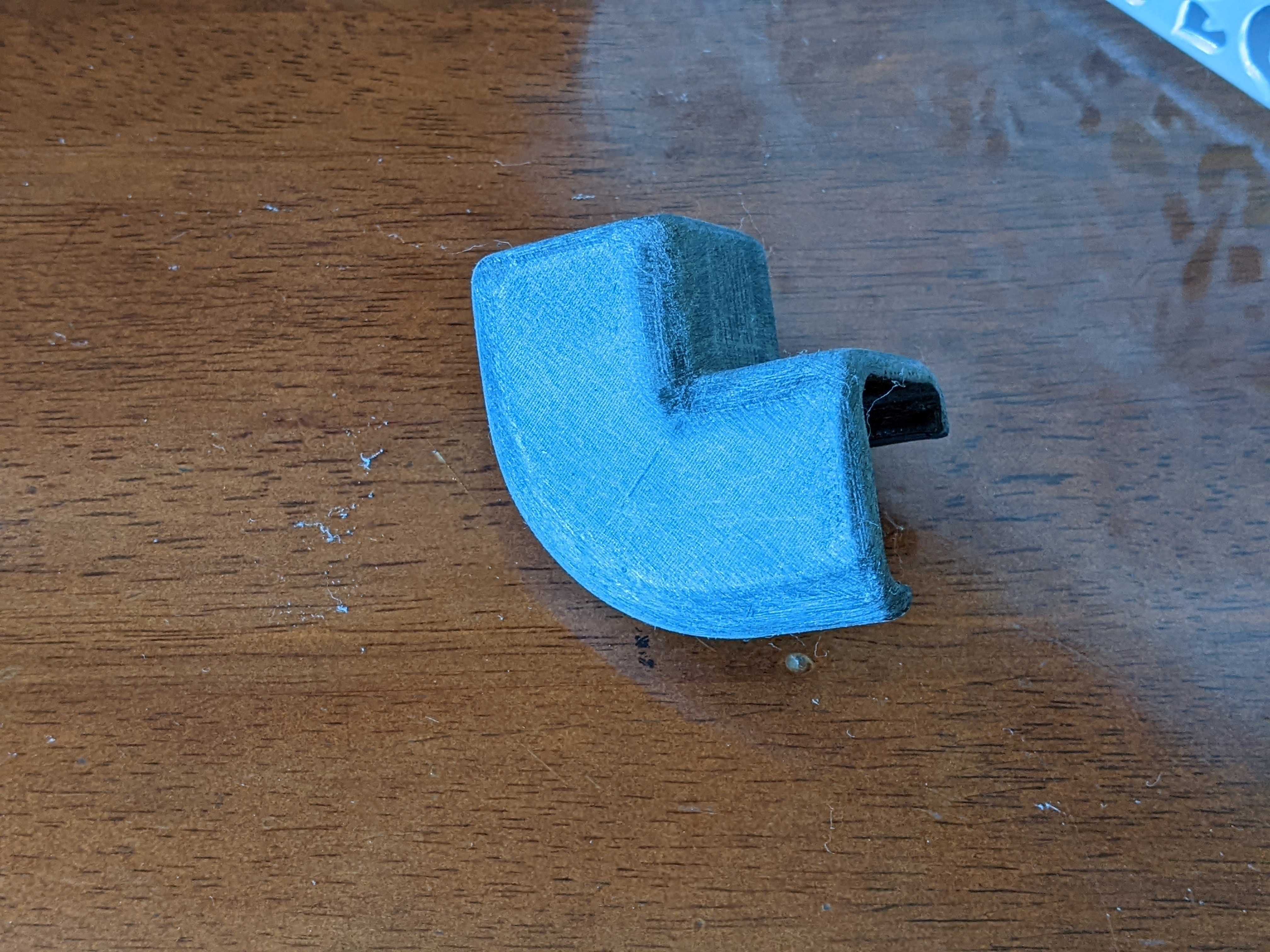

FDM方式の3Dプリンタは積層が目立つので、サンドペーパーで研磨します。
材質はABSで出力しているため、アセトンを使い表面を溶かし強度上げ尚且つ、滑らかにしました。

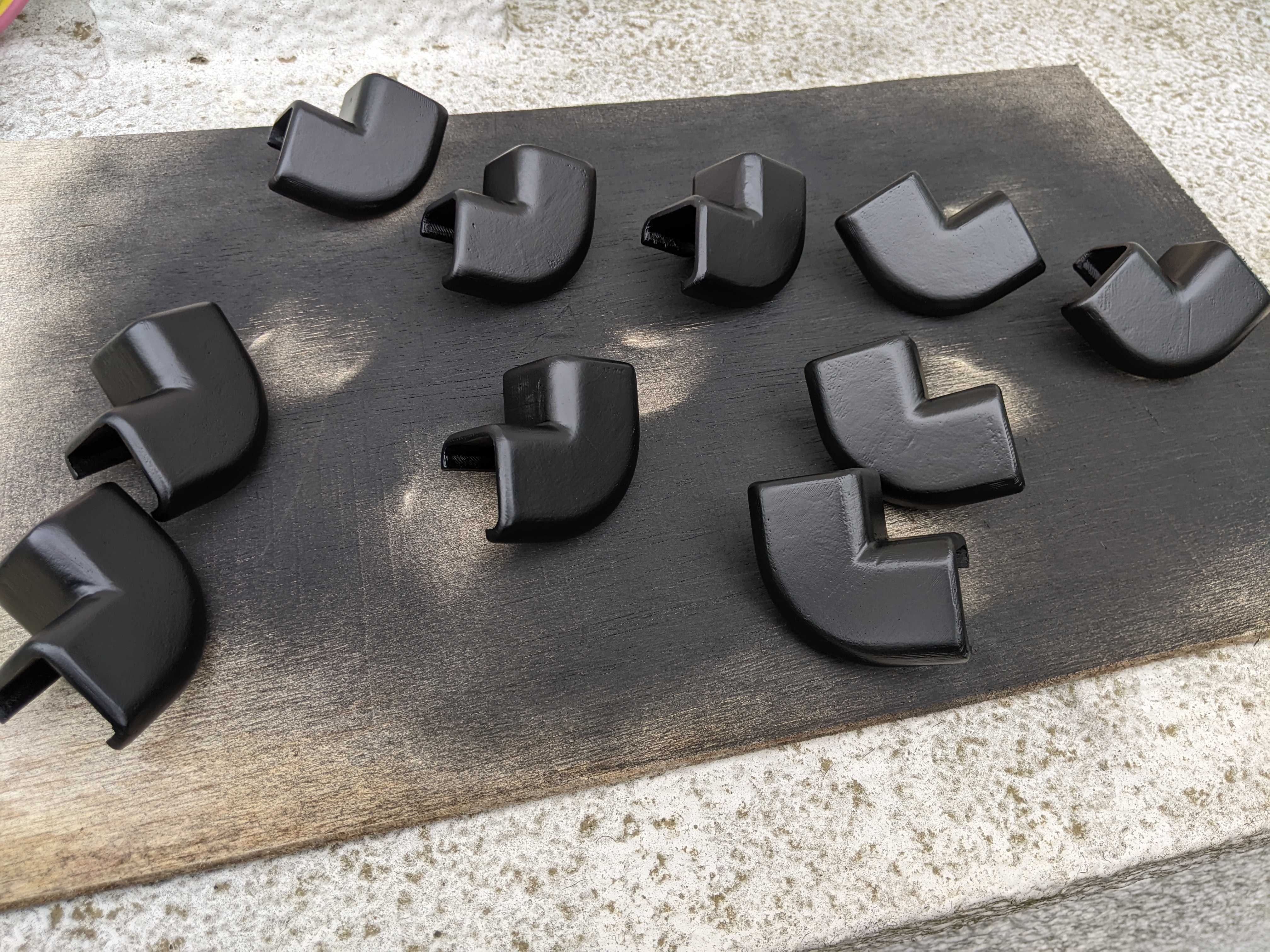

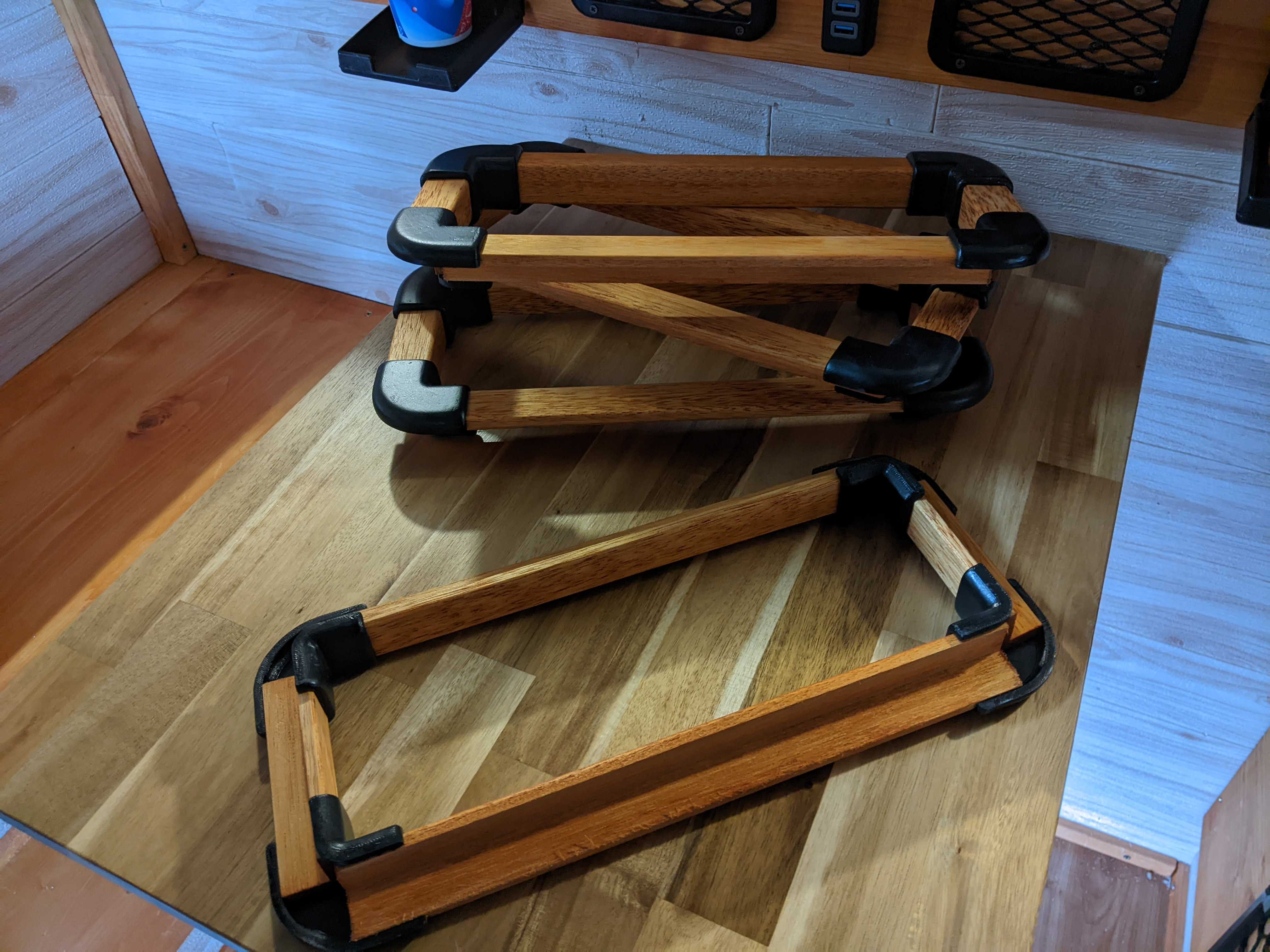

最後につや消しブラックで塗装。
L字の木材はいつものオイルステインで仕上げてから組立ました。

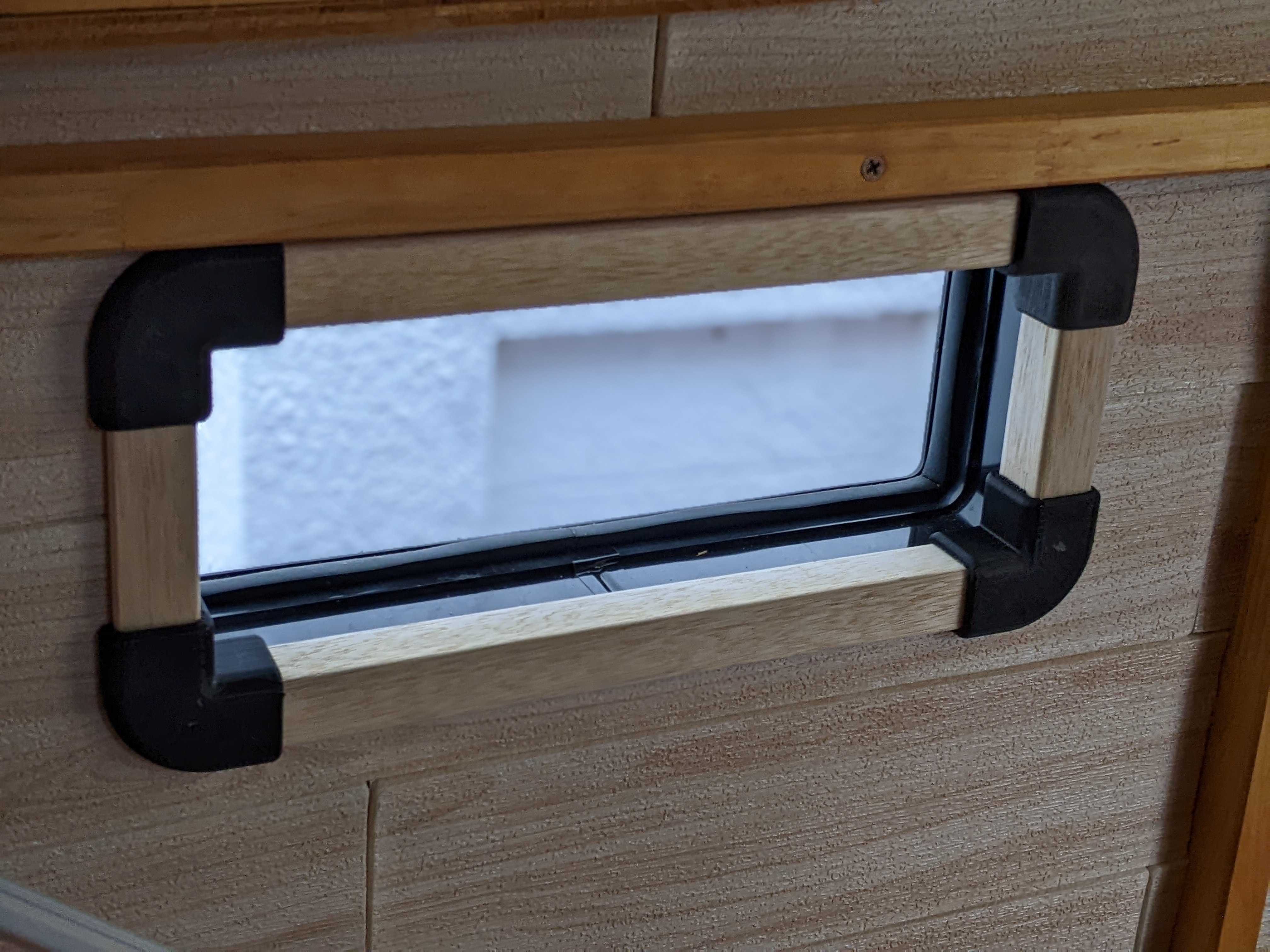

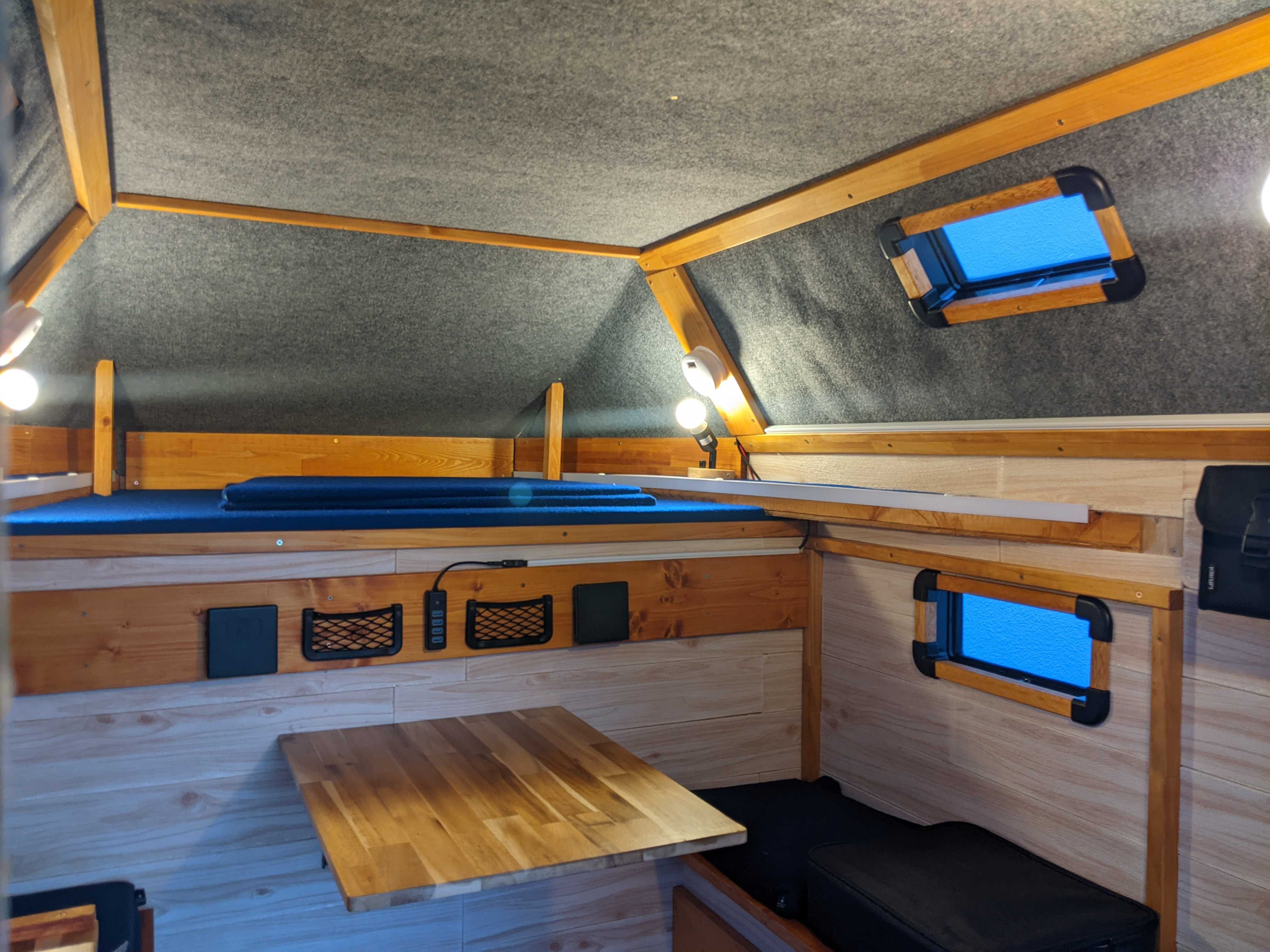

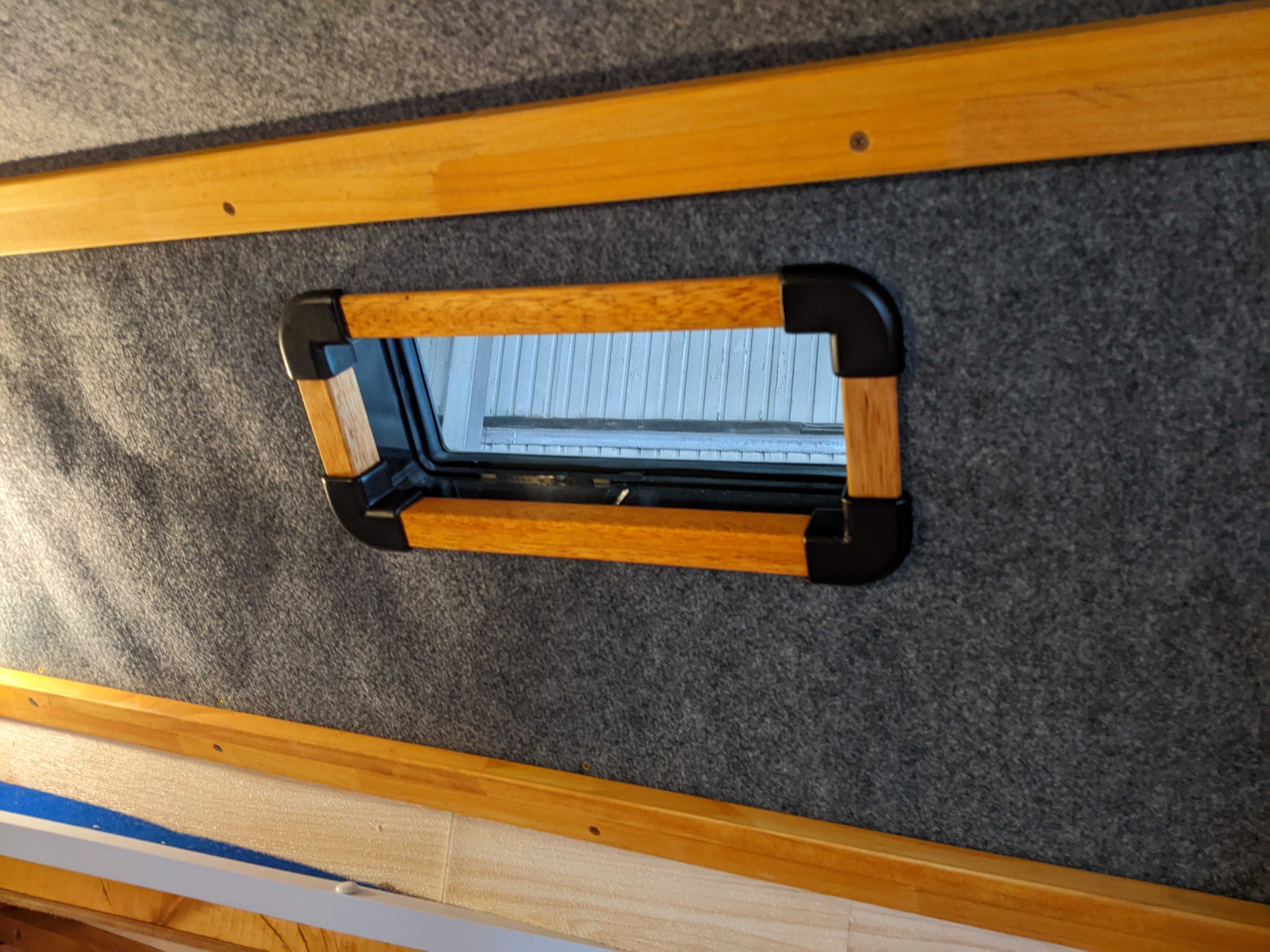

取付。
いい感じです👍
取付は両面テープで上の窓枠は目立たないところにビスを打ちました。
これで、内装の8 割は完成しました！
次回はギャレー周り（キッチン）を完成させます！
つづく。
今回はドアと窓についてです。
上下開閉トビラ（出入り口）
まず、「ハイラックスのキャンピングシェル製作 2」の補足です。

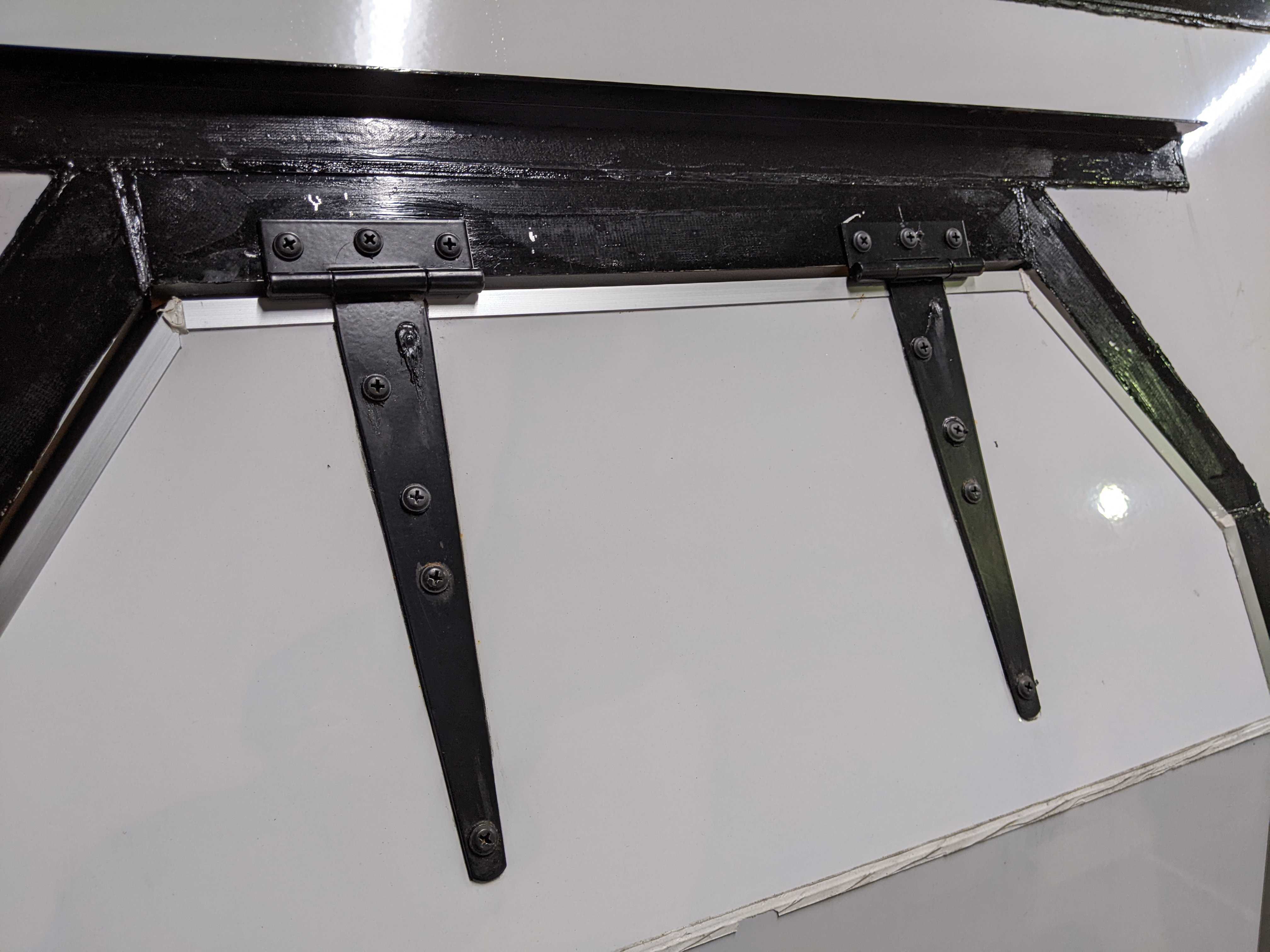

トビラで使った蝶番について、書き忘れていたので追加です。
Amazonで売っていた下の蝶番を使いました。
では進めていきます。
下トビラに玄関マットを付けます。最初に骨組みを強化します。
つぎにニスを塗りました。
L字の木材で角を固定します。
イメージどおりになりました！
最後にオイルステインで仕上げました。
また、画像で分かるように、隙間がまだあったため追加で隙間テープを付けました。
つぎに上トビラの固定方法です。
はじめ車用のガスダンパーを使おうと思ったのですが、長さとパワーで合うものがなく、仕方なく突っ張り棒を使っていました。
半年ほど考えた末やっと、いいアイデアが浮かんだので形にします。

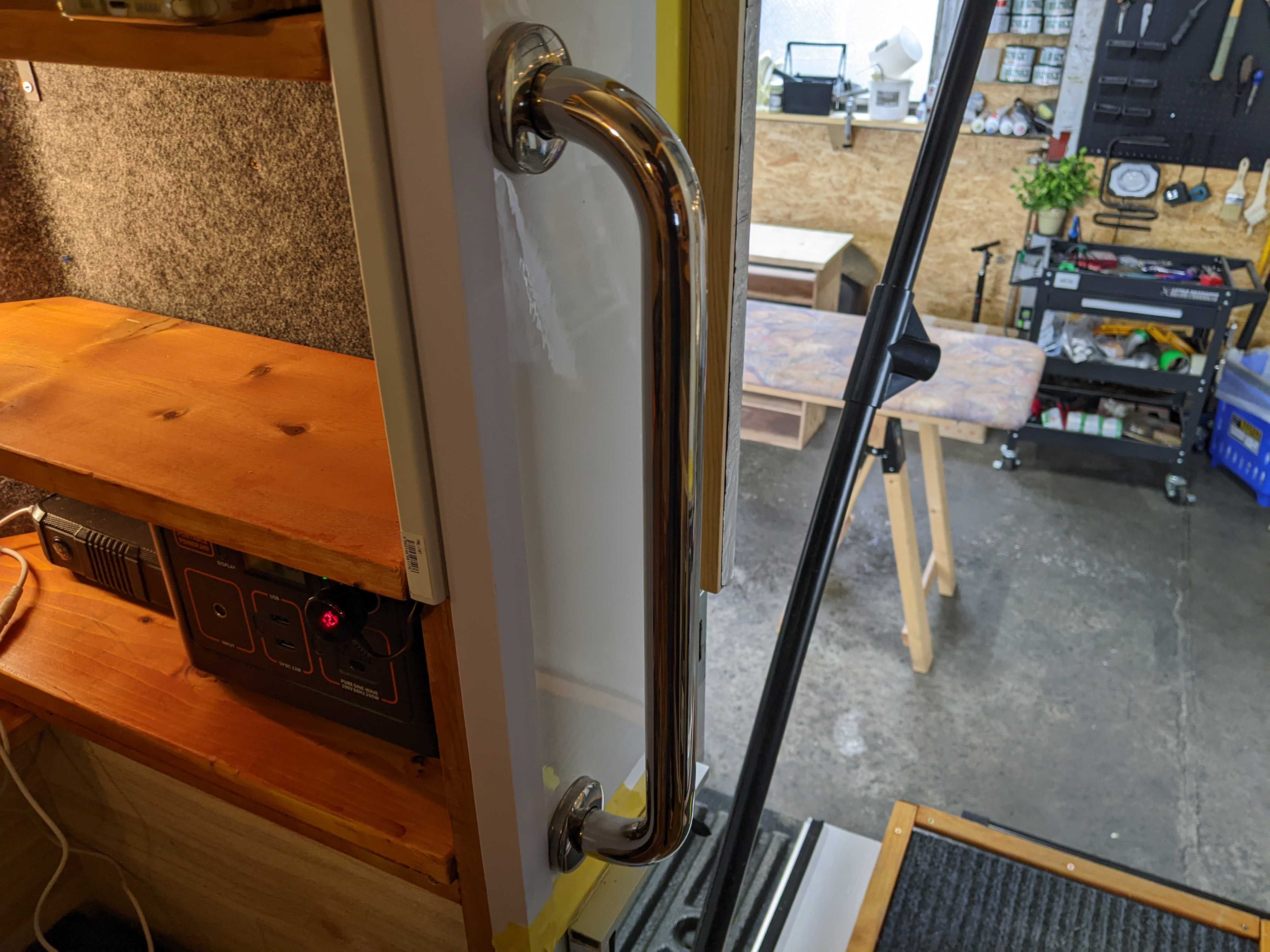

まず、入口に手すりを取付ます。
これは乗り降りの際の外のハンドルだけでは不十分だったので、それを補うためでもあります。
また、この手すりの径25mmが重要です。
この手すりに25mmパイプ用の可動ジョイントを取付ます。
そして、その他ジョイントと25mmパイプを組立て完成！

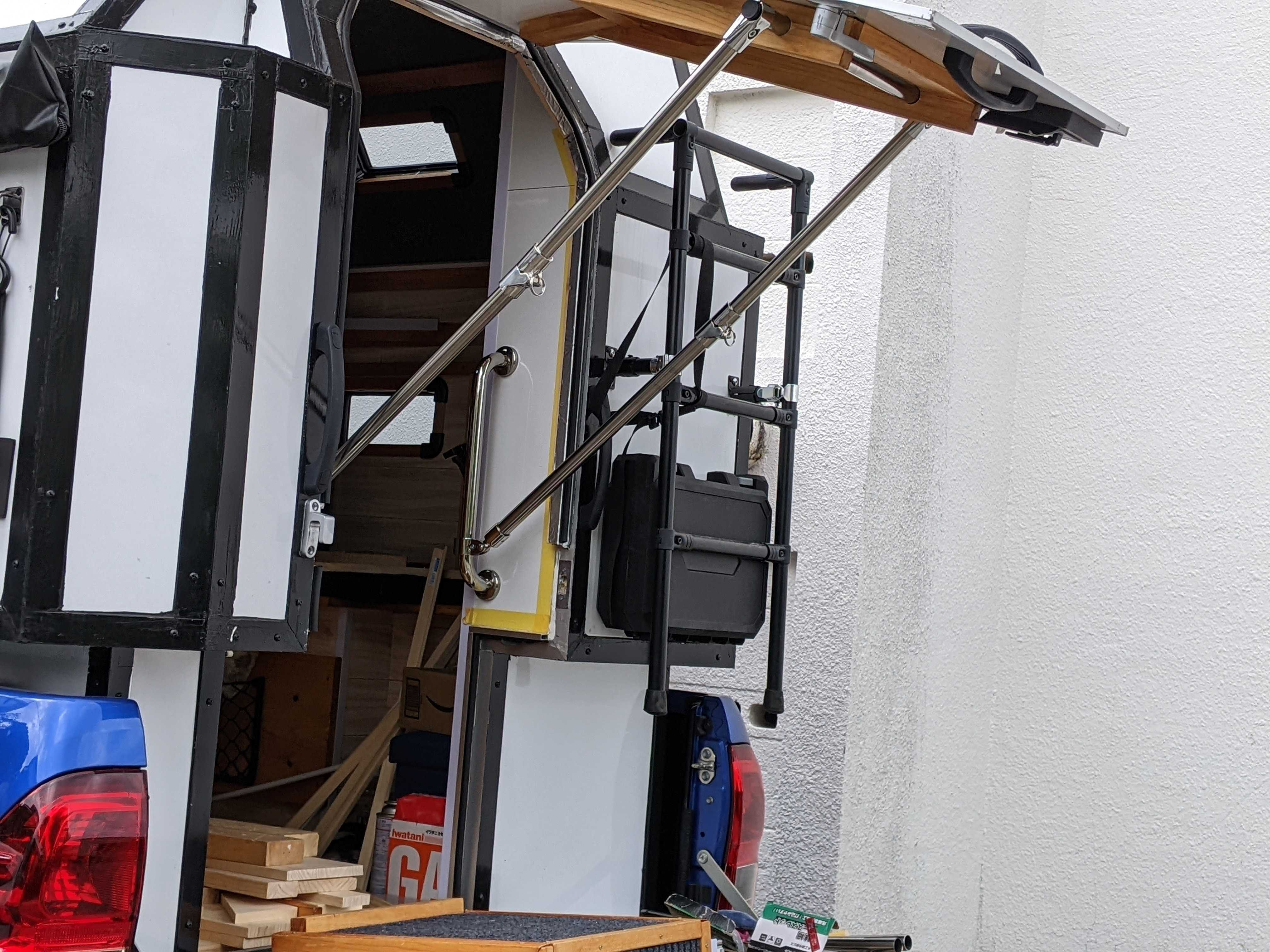

理想の開き方です👍

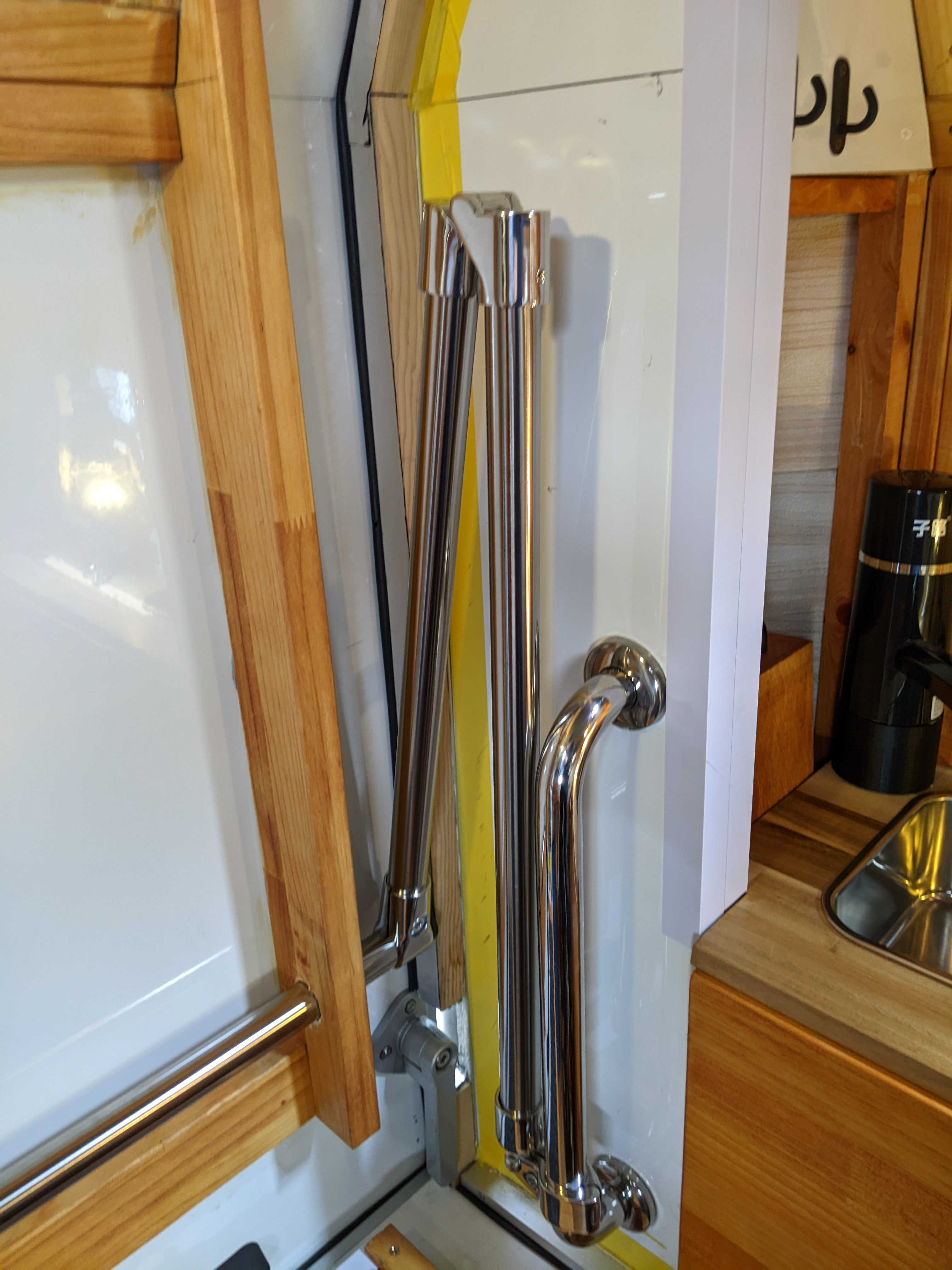

このジョイントが重要な仕事をします。
折りたたみ機構がついていますが、展開時のパイプとパイプが一直線で止まります。
また、付属のピンを挿すことで完全に固定出来ます。
トビラとの取付は元々の木のフレームに25mmの穴を空けパイプを通しました。
これで突っ張り棒が要らなくなりました👍
窓枠
つぎに窓枠です。
このキャンピングシェルでは、ボート用のアクリル窓を取付ました。
内側の窓枠も付属していたのですが、自作したキャンピングシェルの壁の厚さが、窓に対応している厚さを超えてしまったので使えなくなりました。
また、イメージに合わなかったので自作します。
デザインが思いつくまで仮で、L字のスポンジを貼ってました。
半年ほど寝かしてアイディアが浮かんだので動き出しました。
先の下トビラ製作で余ったL字の木材を使い、角は3Dプリンタでジョイントを自作します。

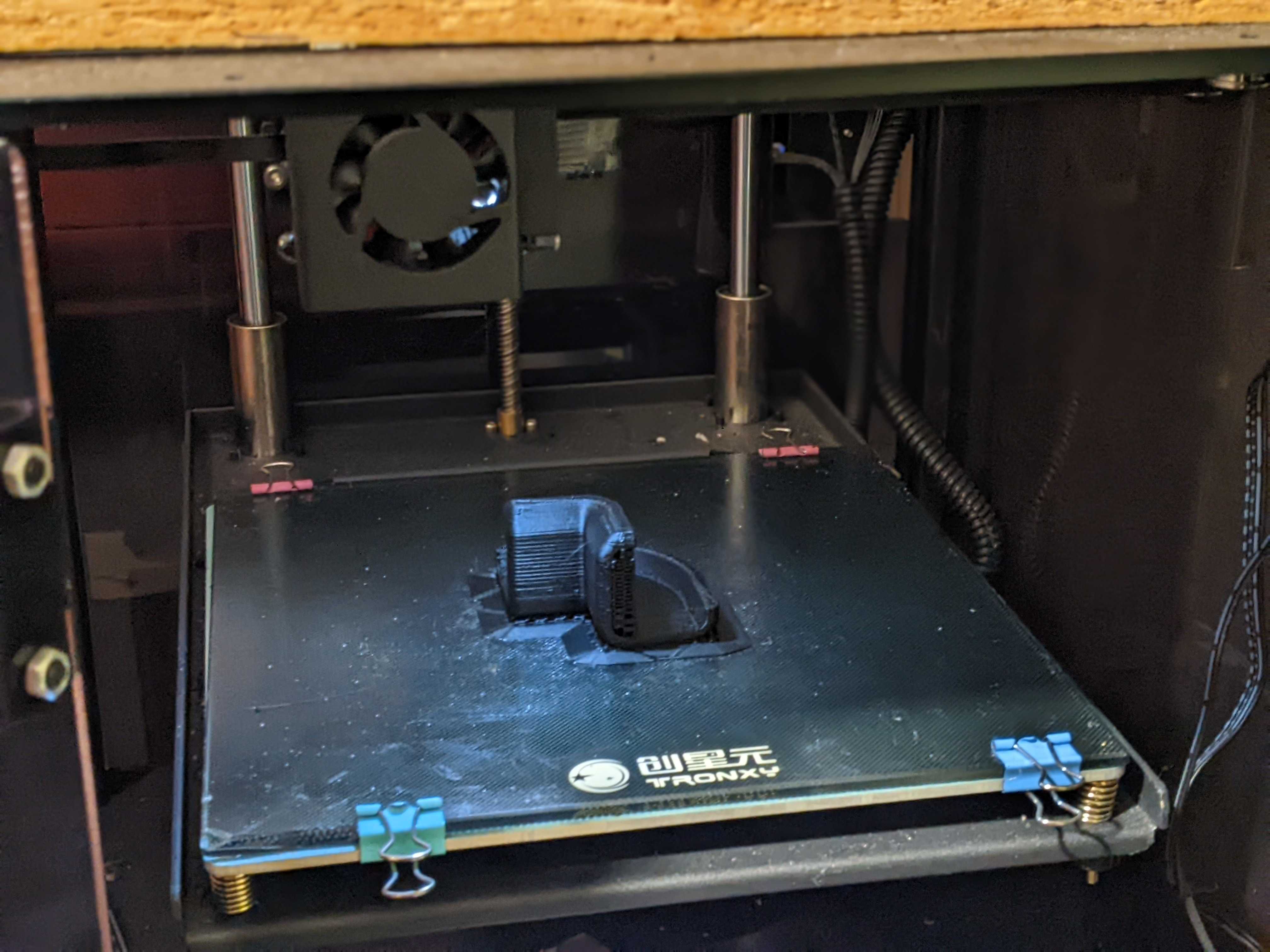

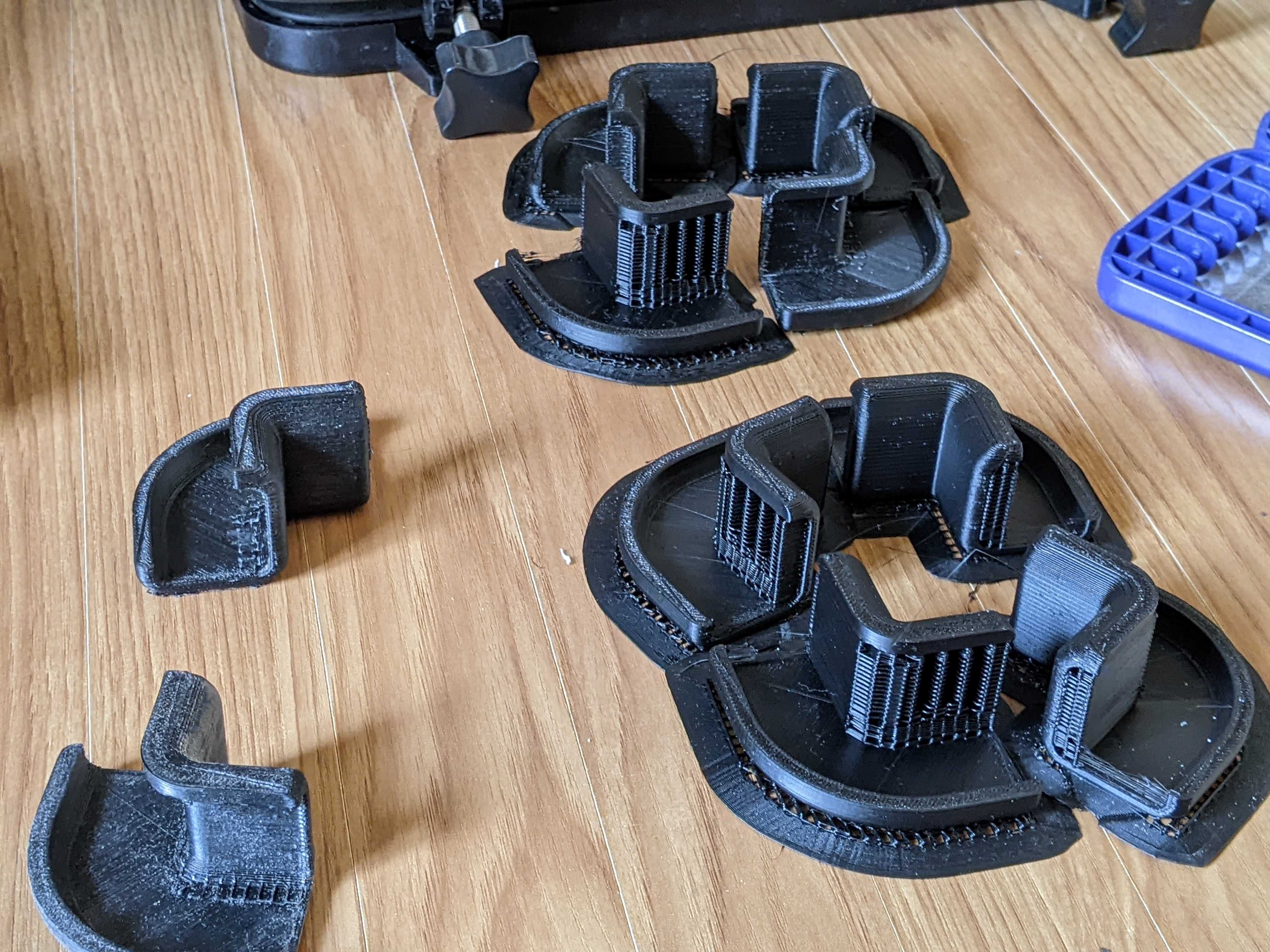

まず、ジョイントをCADで設計し、3Dプリンタで量産します。
うまくL字の木材がハマりました。
これを４つ繋げると四角になります。
もう窓枠です。
はめ込むとピッタリでした！

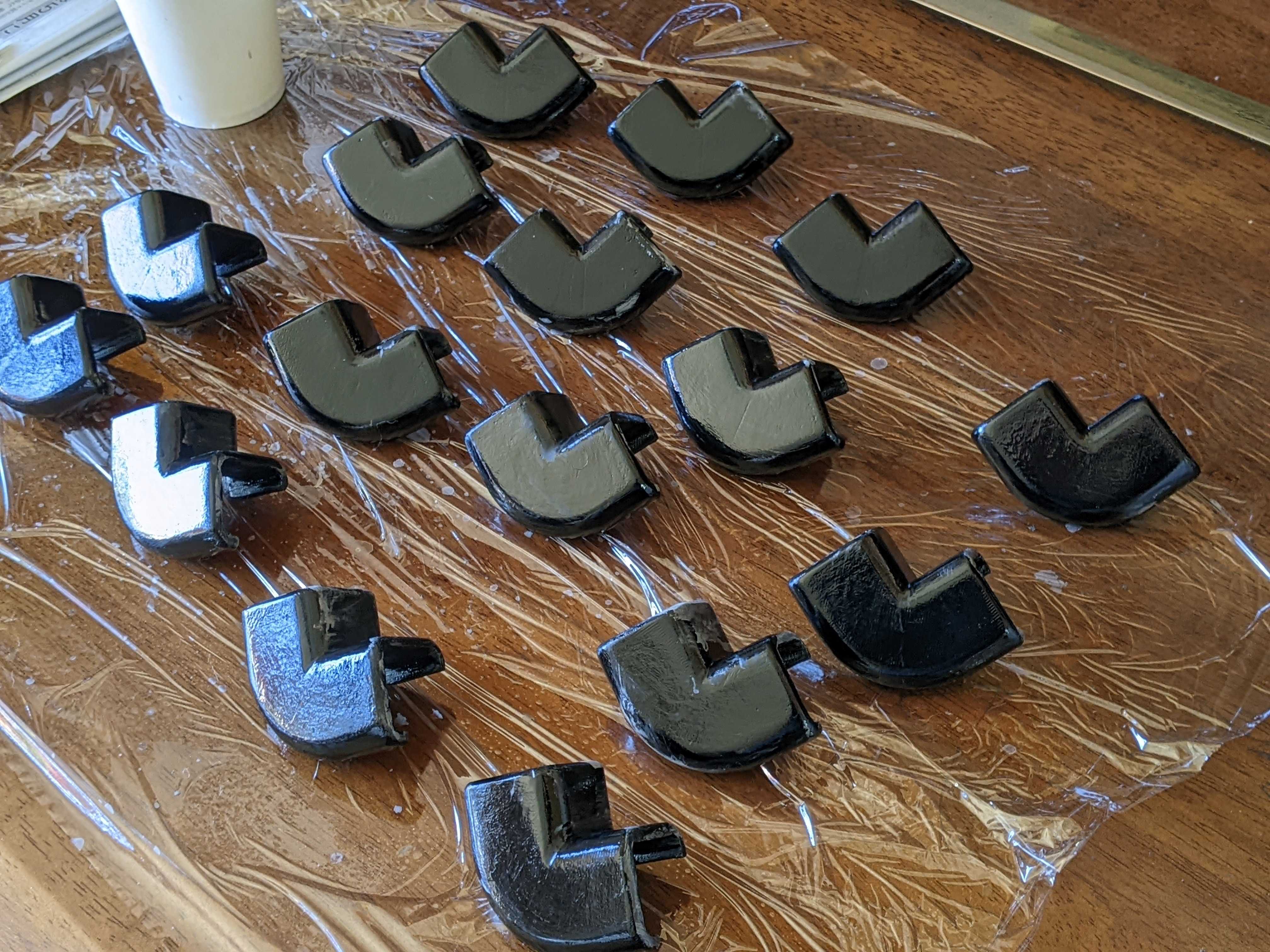

形は問題無かったので、ジョイントを表面処理していきます。
FDM方式の3Dプリンタは積層が目立つので、サンドペーパーで研磨します。
材質はABSで出力しているため、アセトンを使い表面を溶かし強度上げ尚且つ、滑らかにしました。
最後につや消しブラックで塗装。
L字の木材はいつものオイルステインで仕上げてから組立ました。

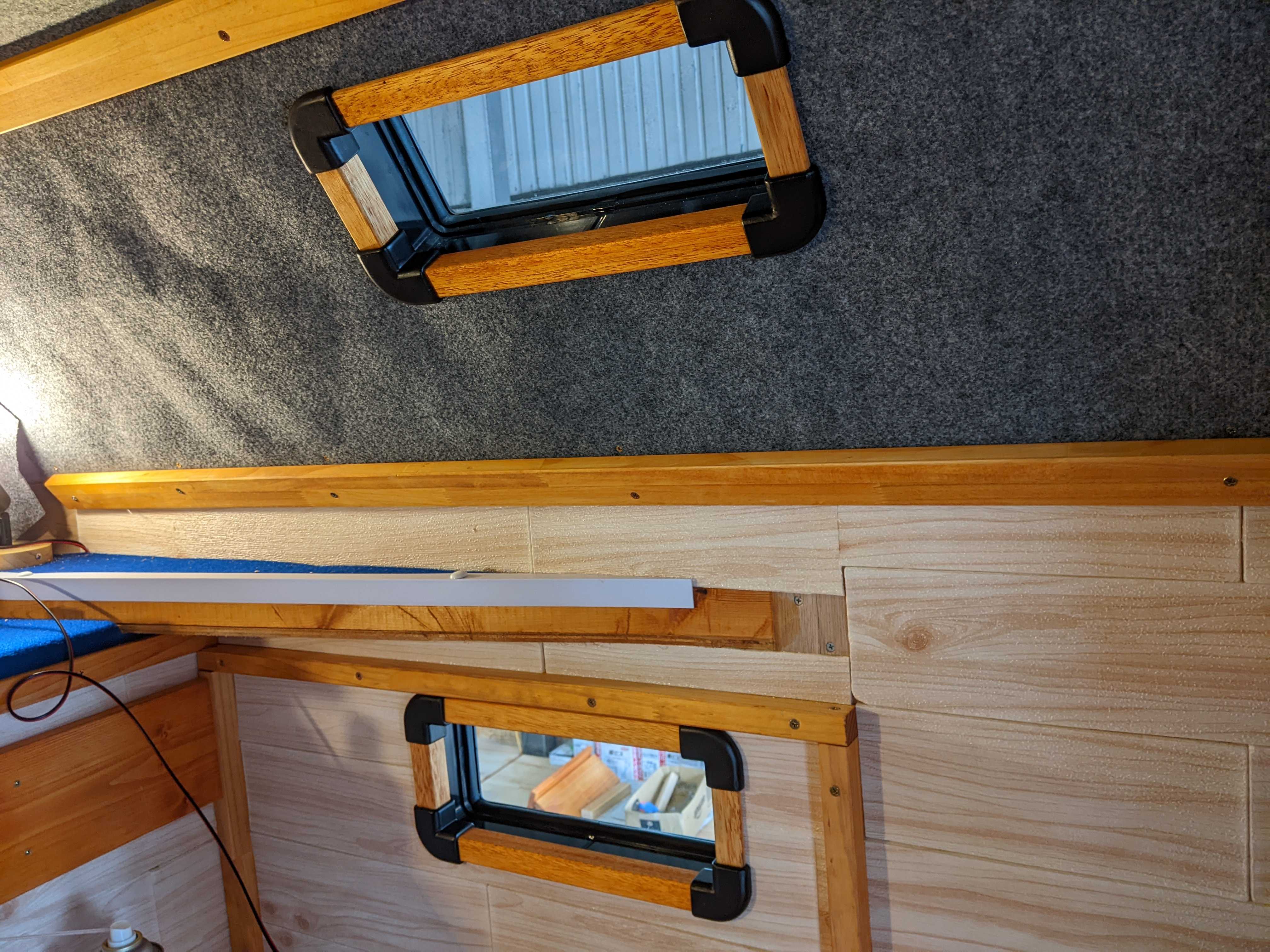

取付。
いい感じです👍
取付は両面テープで上の窓枠は目立たないところにビスを打ちました。
これで、内装の8 割は完成しました！
次回はギャレー周り（キッチン）を完成させます！
つづく。
