今回もハイラックスをトラックキャンパーにすべくキャンピングシェルを製作していきます。
段々と完成が見えてきました。
今回は配線などの電気関係をまとめました。
まず電源についてです。
「ハイラックスのキャンピングシェル製作3 内装下地編」のおさらいです。

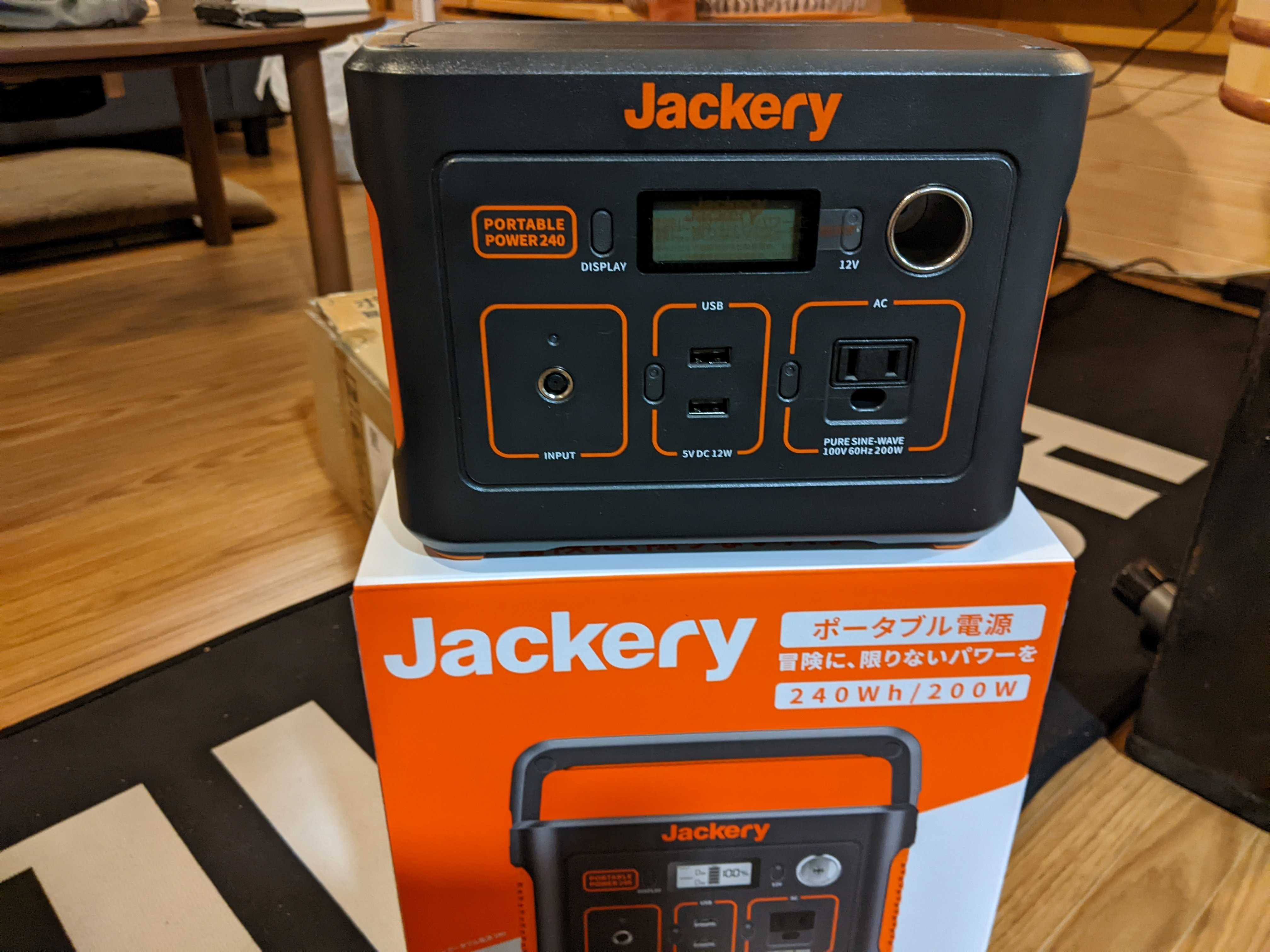

電源は小さいポータブル電源です。
Jackeryの240wh 200v
そもそも長くても２日のキャンプ又は車中泊を想定しているのでこのサイズにしました。
また使用用途はシェル内のライトと換気扇、スマホなどの充電なので十分と考えました。
さらに照明と換気扇はDC12Vの製品で揃えるので、シガーソケット付きのものを探しました。
照明器具についてです。

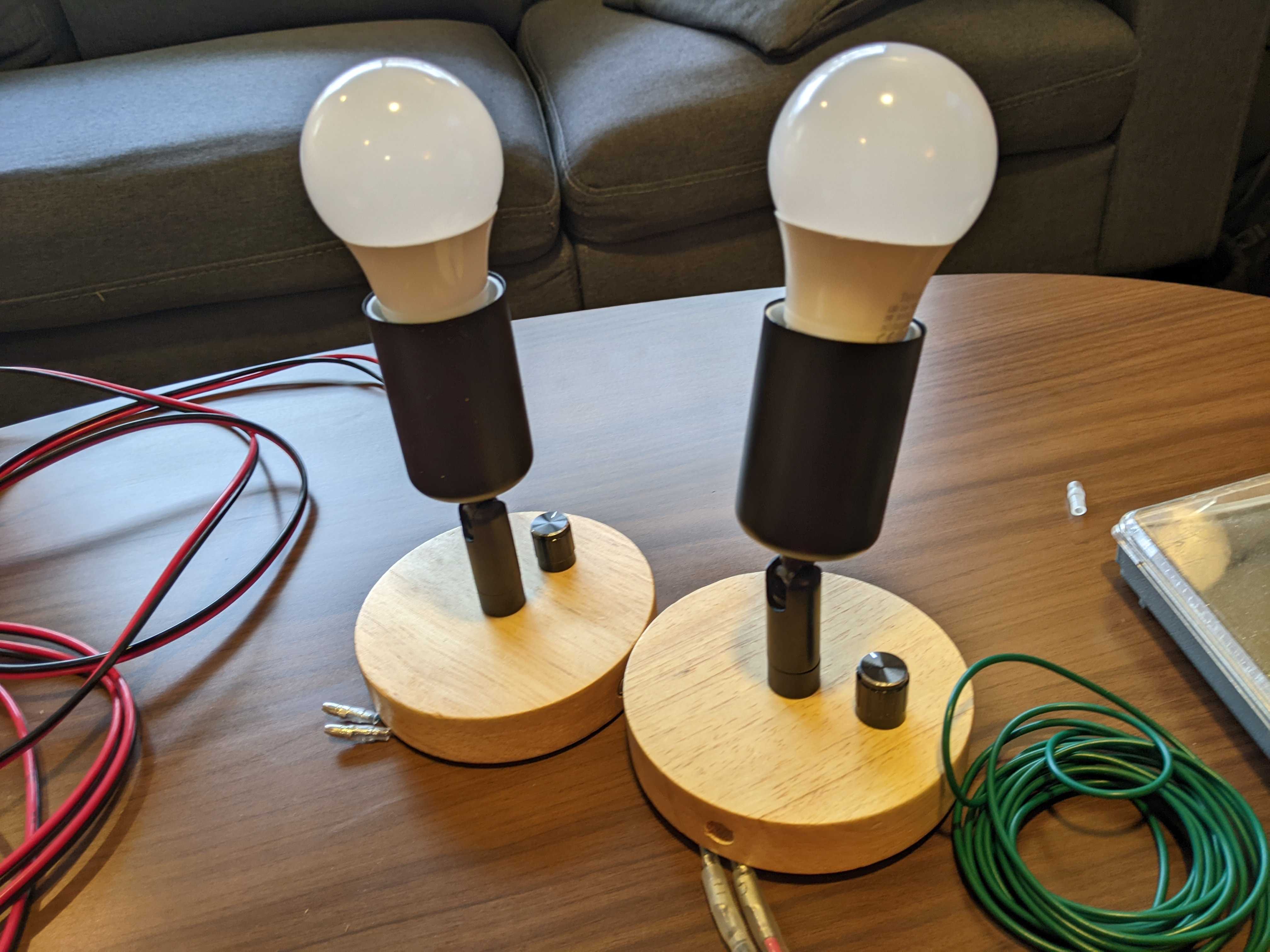

個人的に埋め込み式の照明は、壊れた場合の交換が面倒だと思ったので電球が付替えが容易で間接照明に適したデザインのものを買いました。
ここで注意点です。
通常の電球はAC用なので、DC12Vでは点灯しません。
よってDC12V用のLED電球を買って付けました。
また、この照明器具は調光ダイヤルがついていますがAC用のためオミットします。

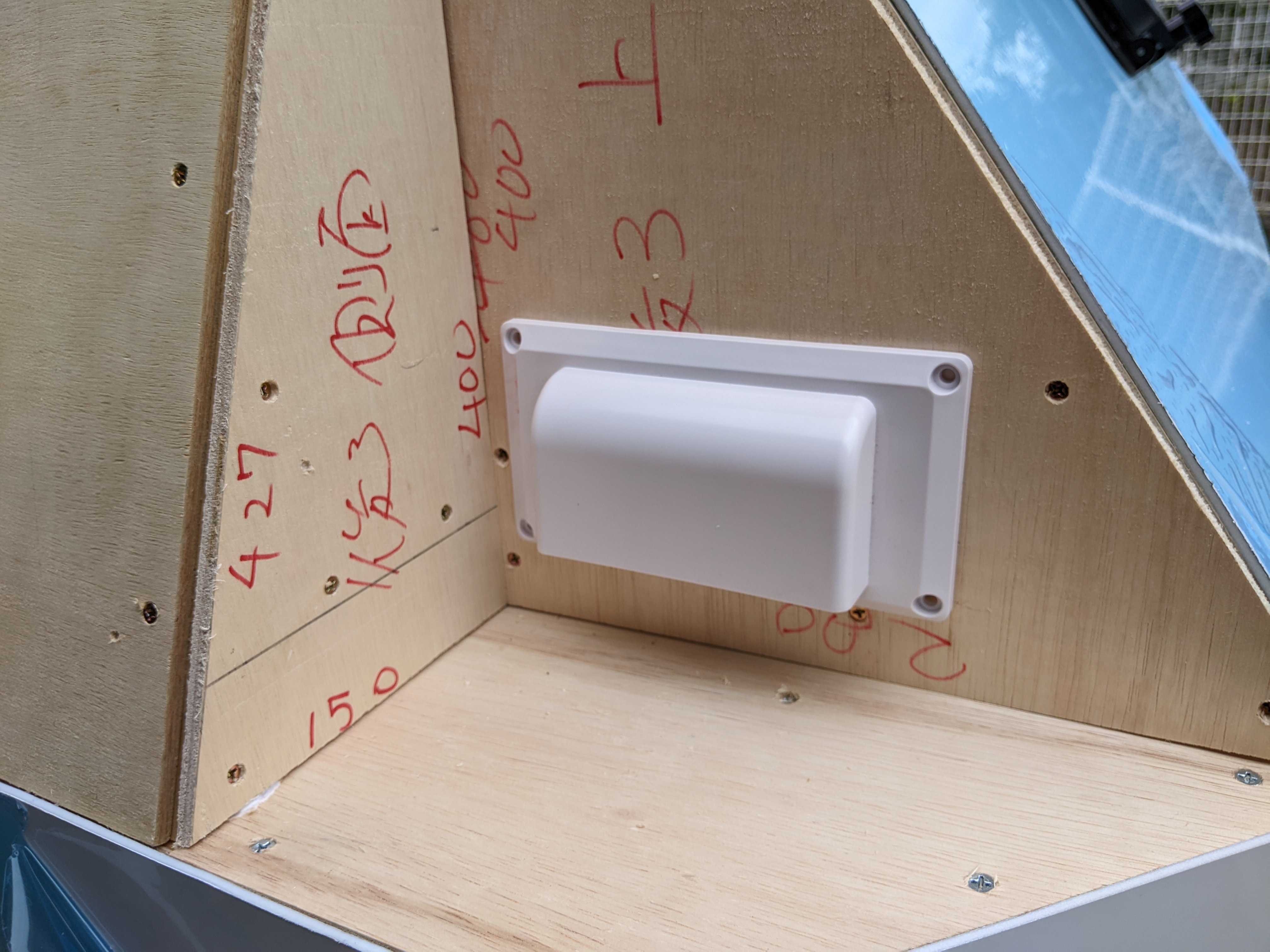

換気扇はAmazonでキャンピングカー用で売っていたものです。DC12Vです。
先に話しますが、12Vで動かすと轟音ともに換気しだすので途中にDCコンバータを付け出力を下げて使います。
Amazonで売っていたものです。

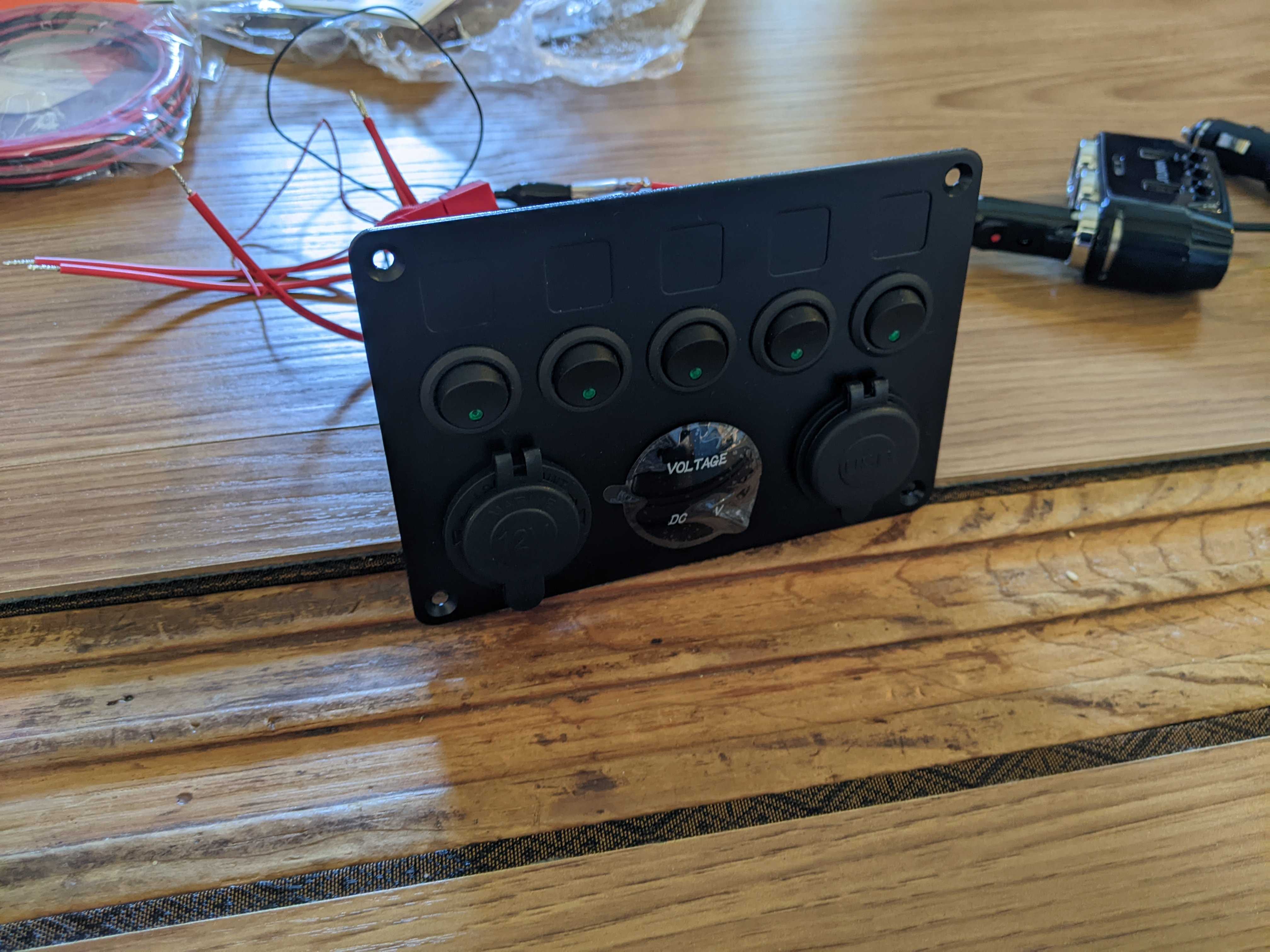

5系統をON-OFFできるスイッチがついています。
さらにシガーソケットとUSBポートもついています。
試しに配線を組んで導通確認。
「キャンピングシェル製作5収納編」で取付たテーブル上のUSBポートにも繋げます。２ｍのUSB延長コードを買いました。
ポータブル電源のシガーソケットは１つしかないので３
つにするやつも買いました。
キッチンの蛇口も電源を使いますが、充電式のため常時繫げる必要はありません。

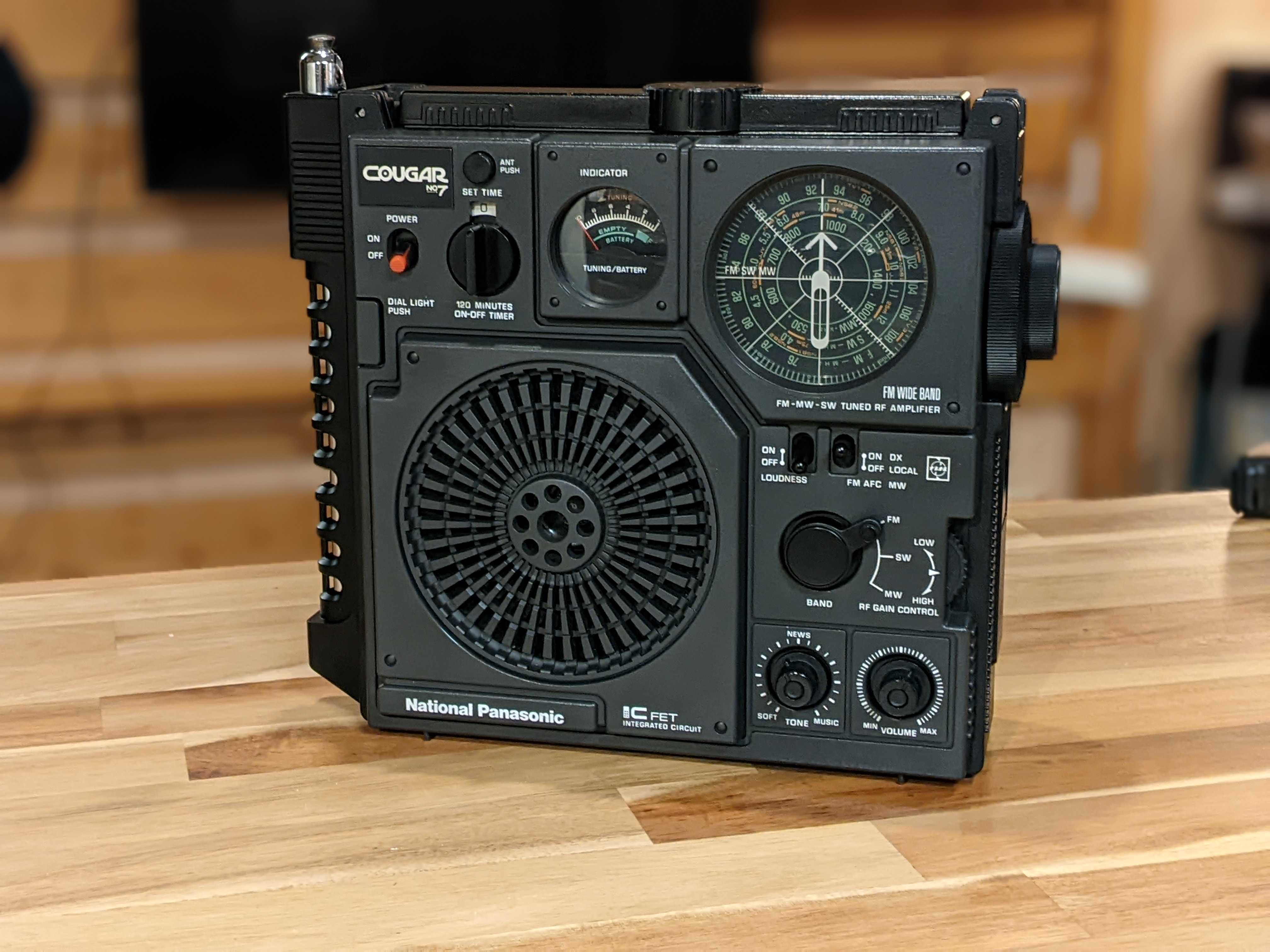

超絶かっこいいラジオ
National RF-877
見た目だけで買いました。乾電池式で電源を繫げる必要はありませんが、Bluetoothスピーカーとしても使うため、車用のFMトランスミッターを買いました。

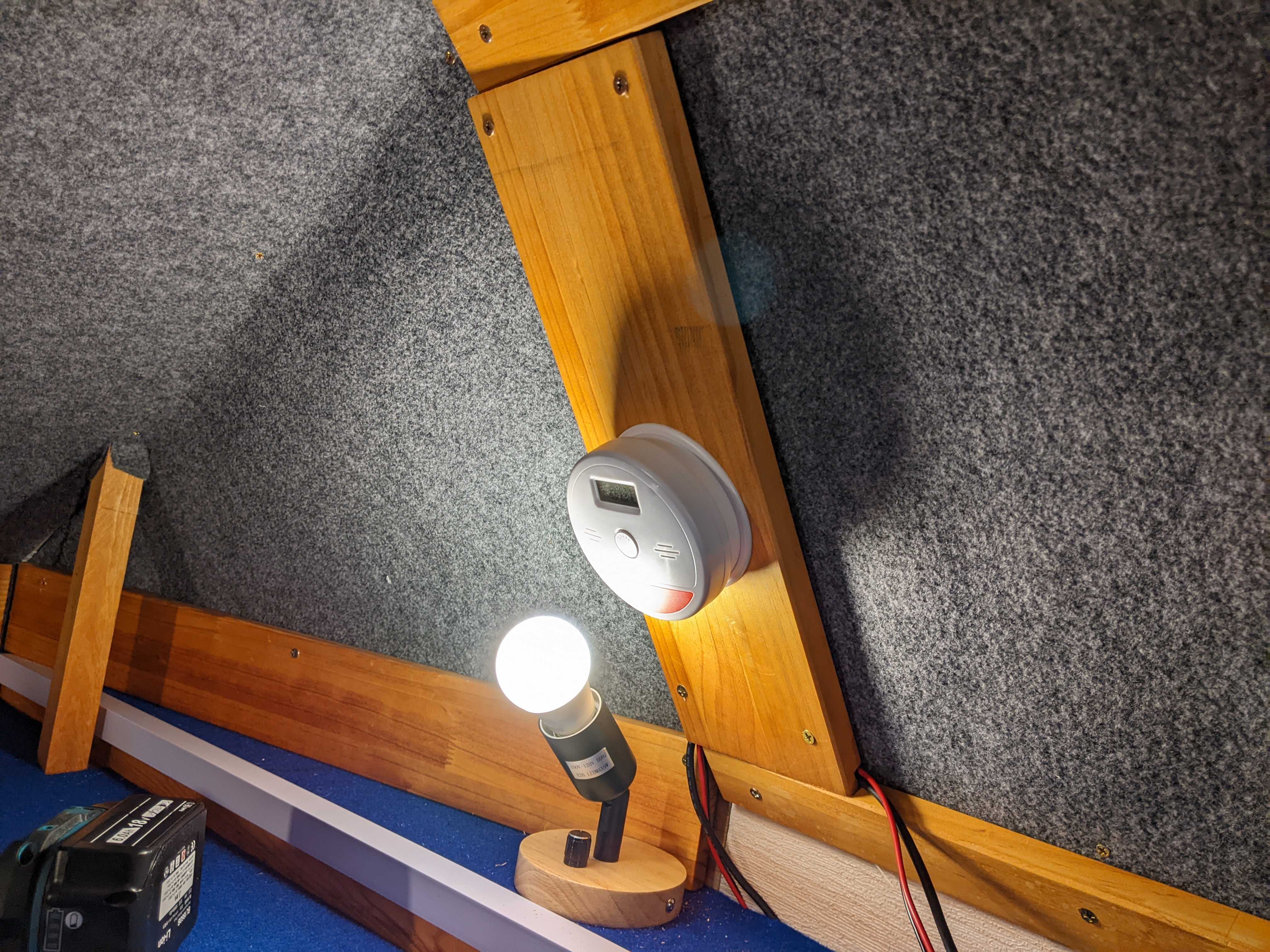

とりあえず、シェル内に設置してみます。

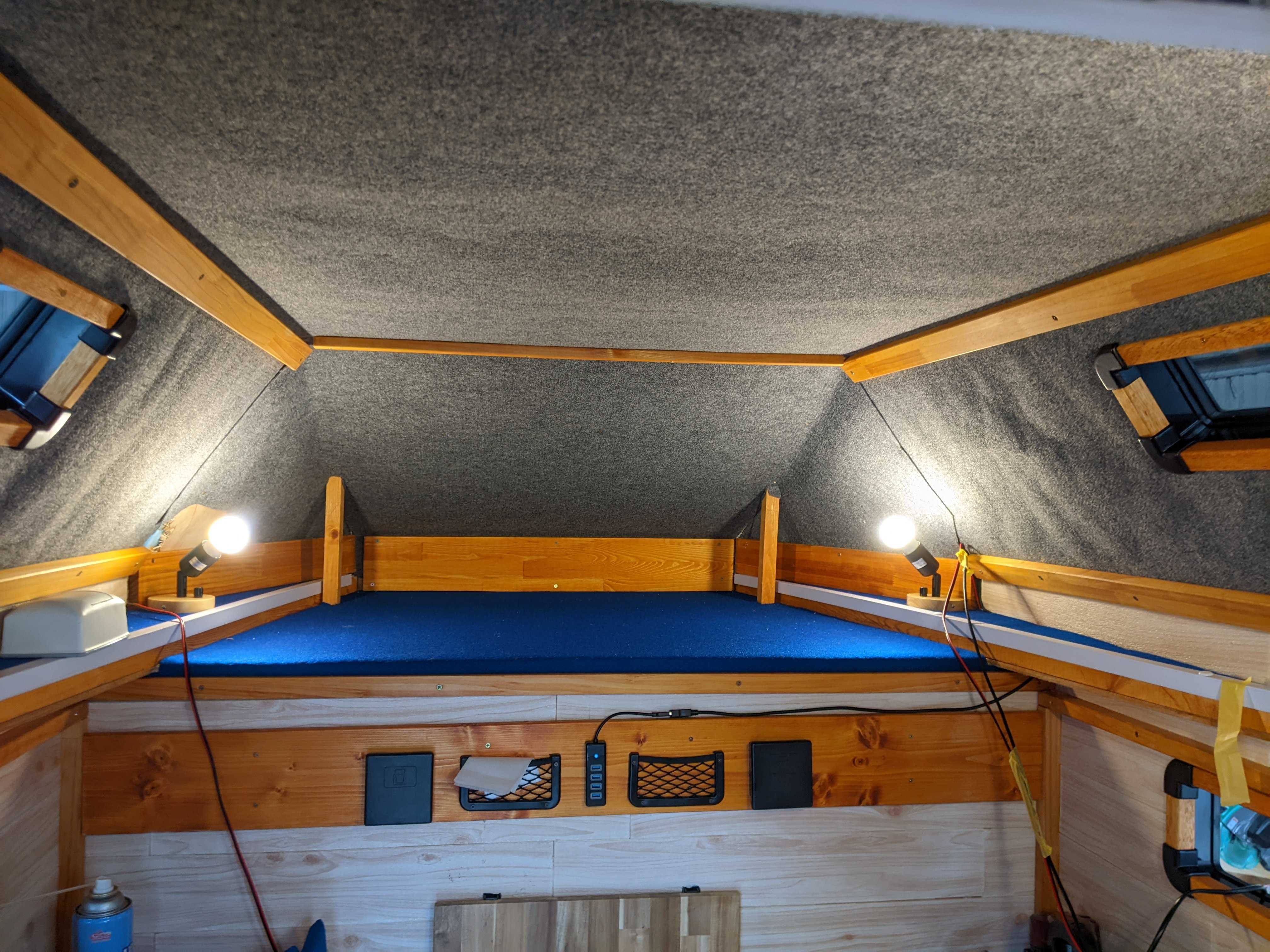

結構明るいです。電球色のLEDにしたので落着きますね。
ちなみにこの段階で換気扇の爆音が発覚します。
さて、ここからどのように繋げるかか考えます。

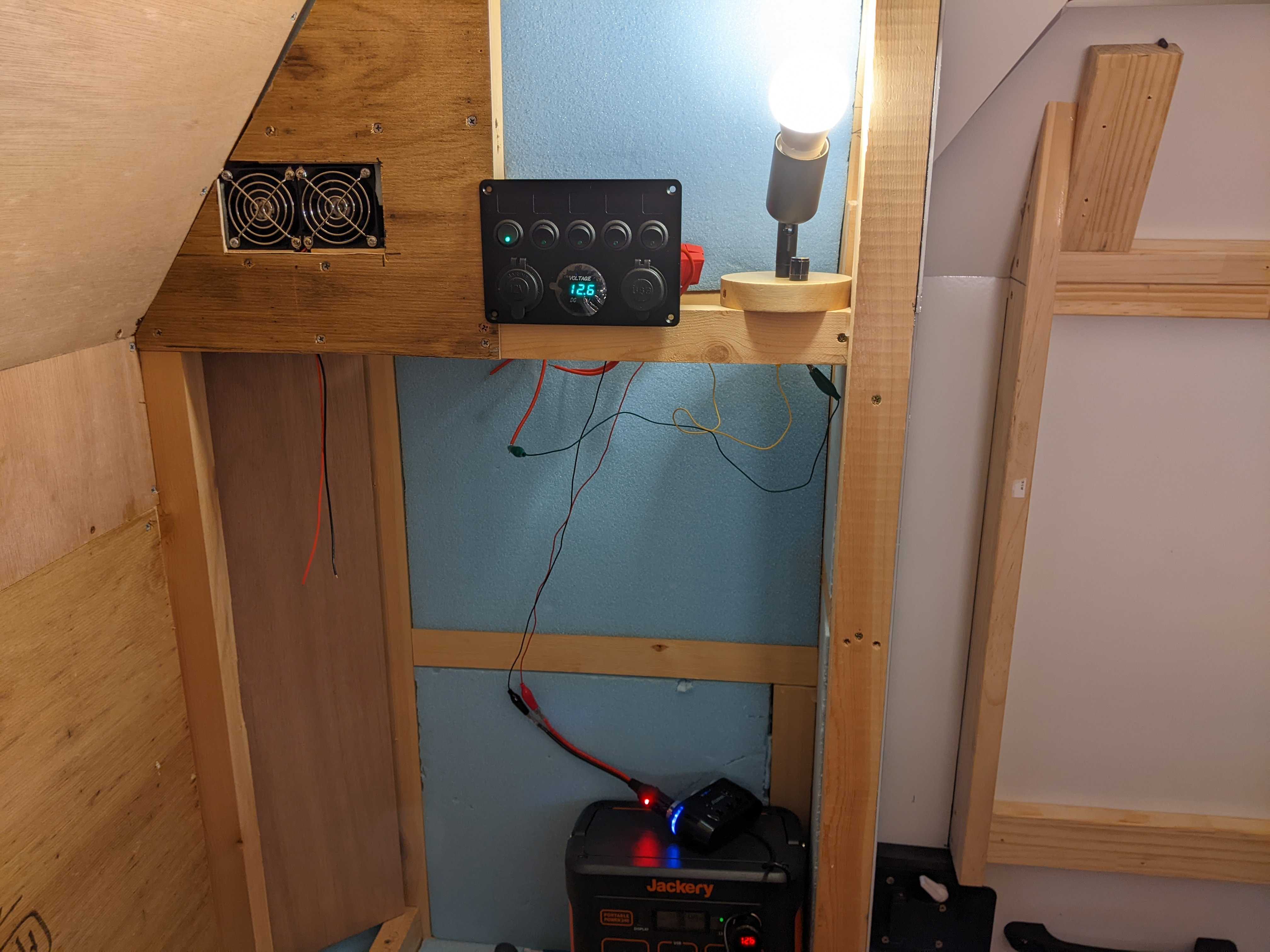

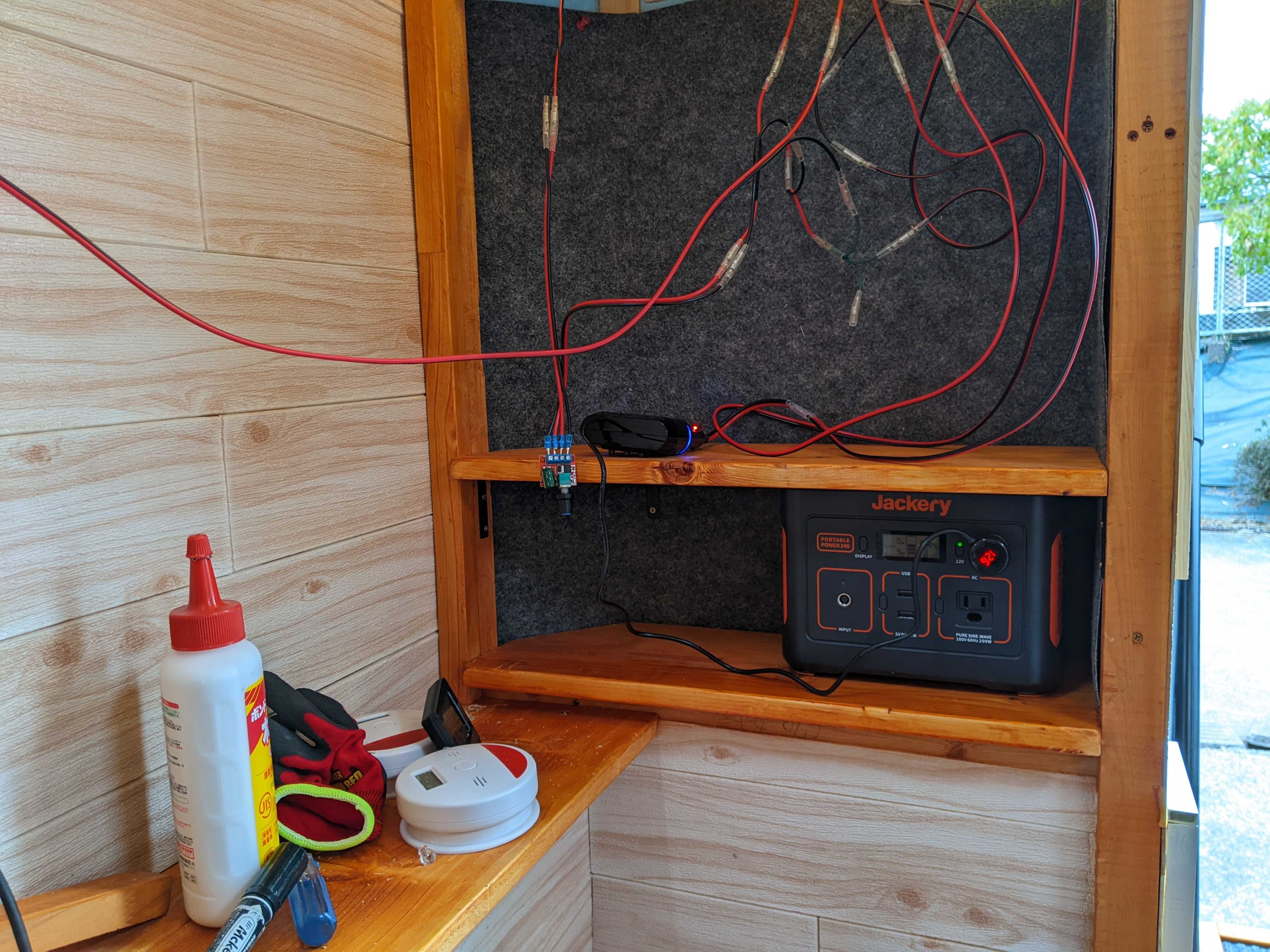

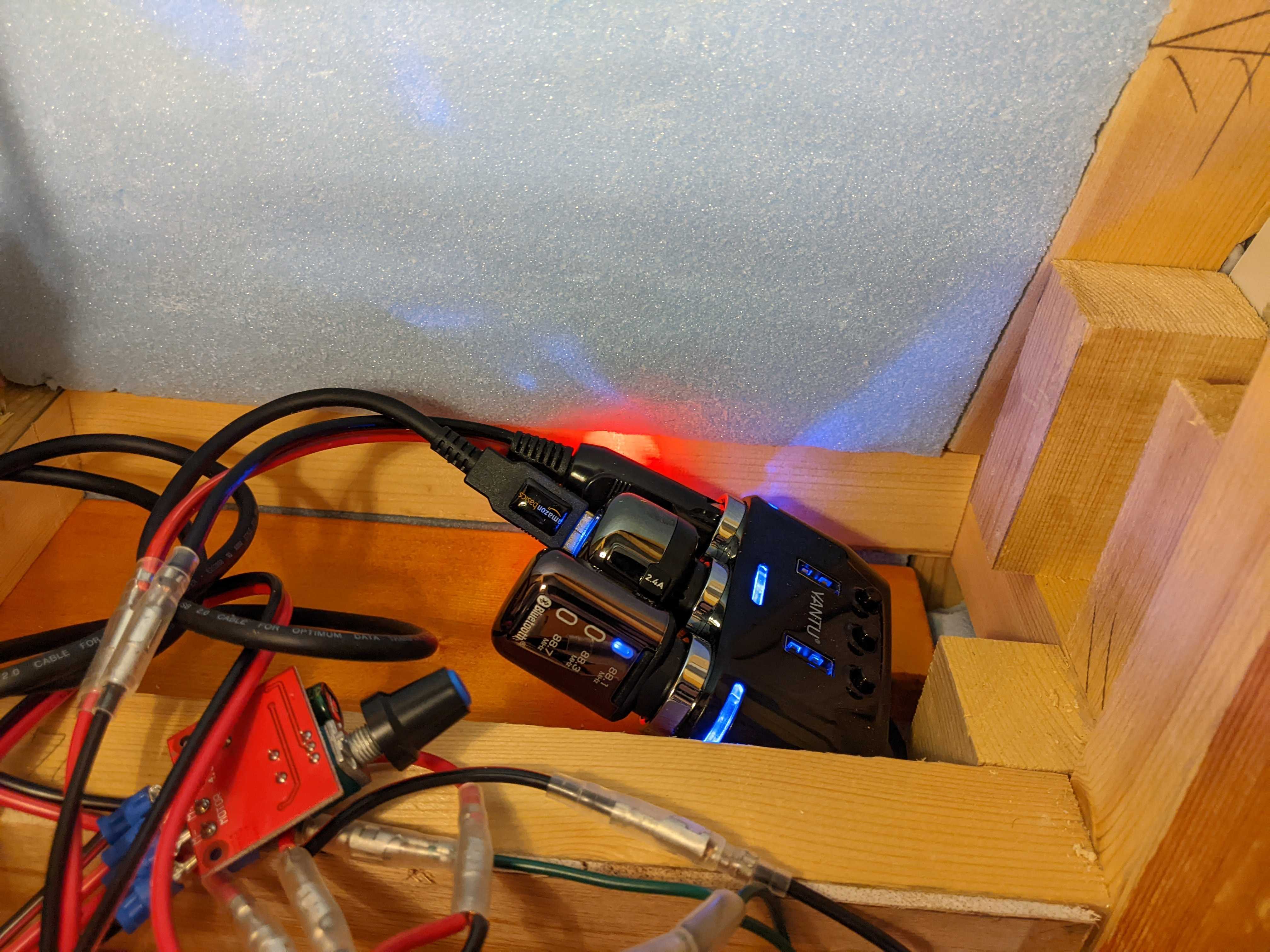

まず、ポータブル電源のシガーソケットを３つにします。またコードがそこそこあるのでそのまま壁の裏に引込ます。
その３つのシガーソケットは使い道はこちら。
・スイッチパネルへの給電
・USBポート
・FMトランスミッター

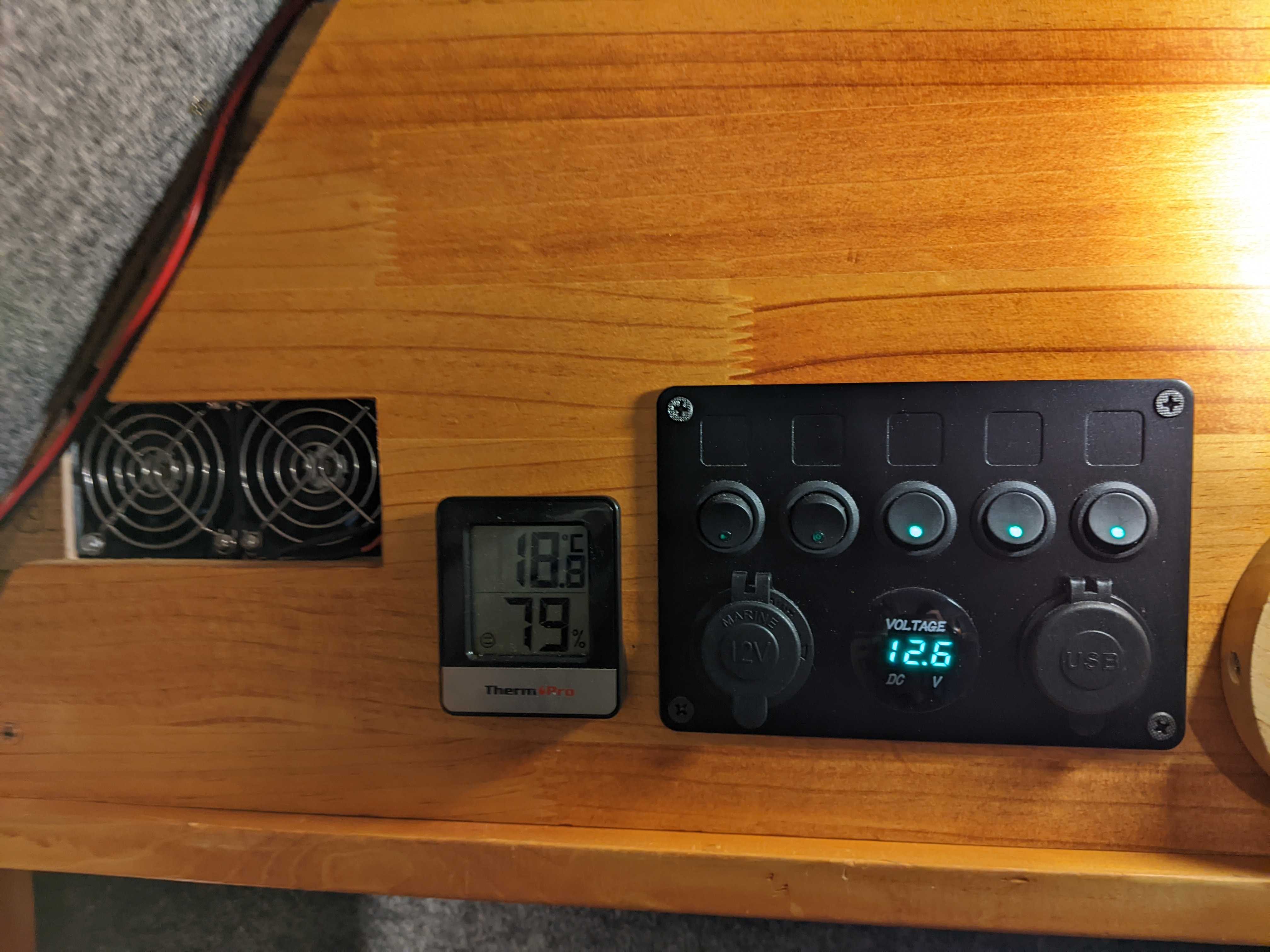

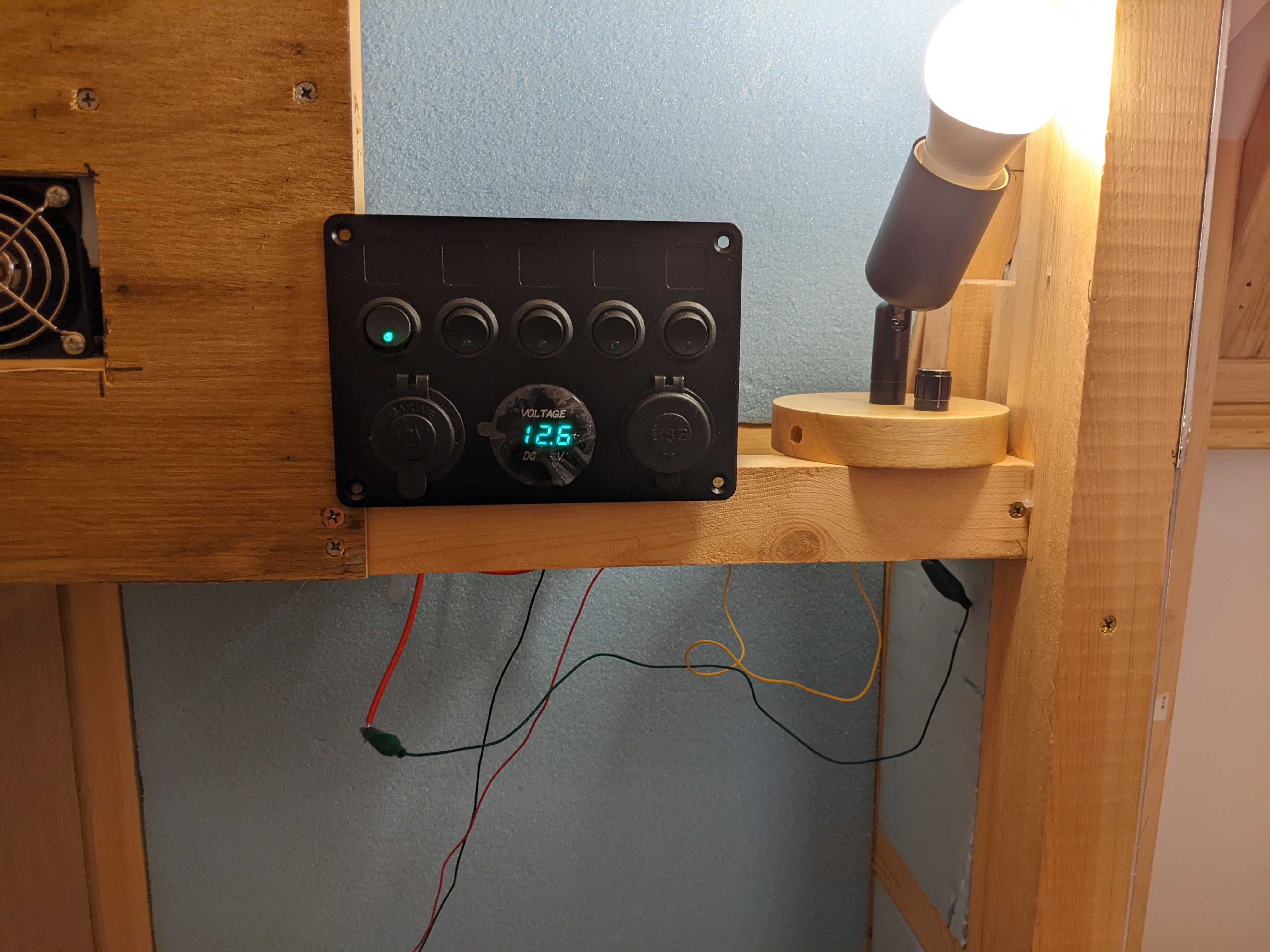

スイッチパネルはキャンピングシェル右側後方の上取付ます。
スイッチパネルのスイッチは右から、照明➀、照明②、照明③、なし、換気扇です。
照明①はスイッチパネル横。
照明②はバンク右、照明③はバンク左。
また、２つめのUSBポートはUSB延長コードを繋げてテーブルのUSBポートに繋げてます。

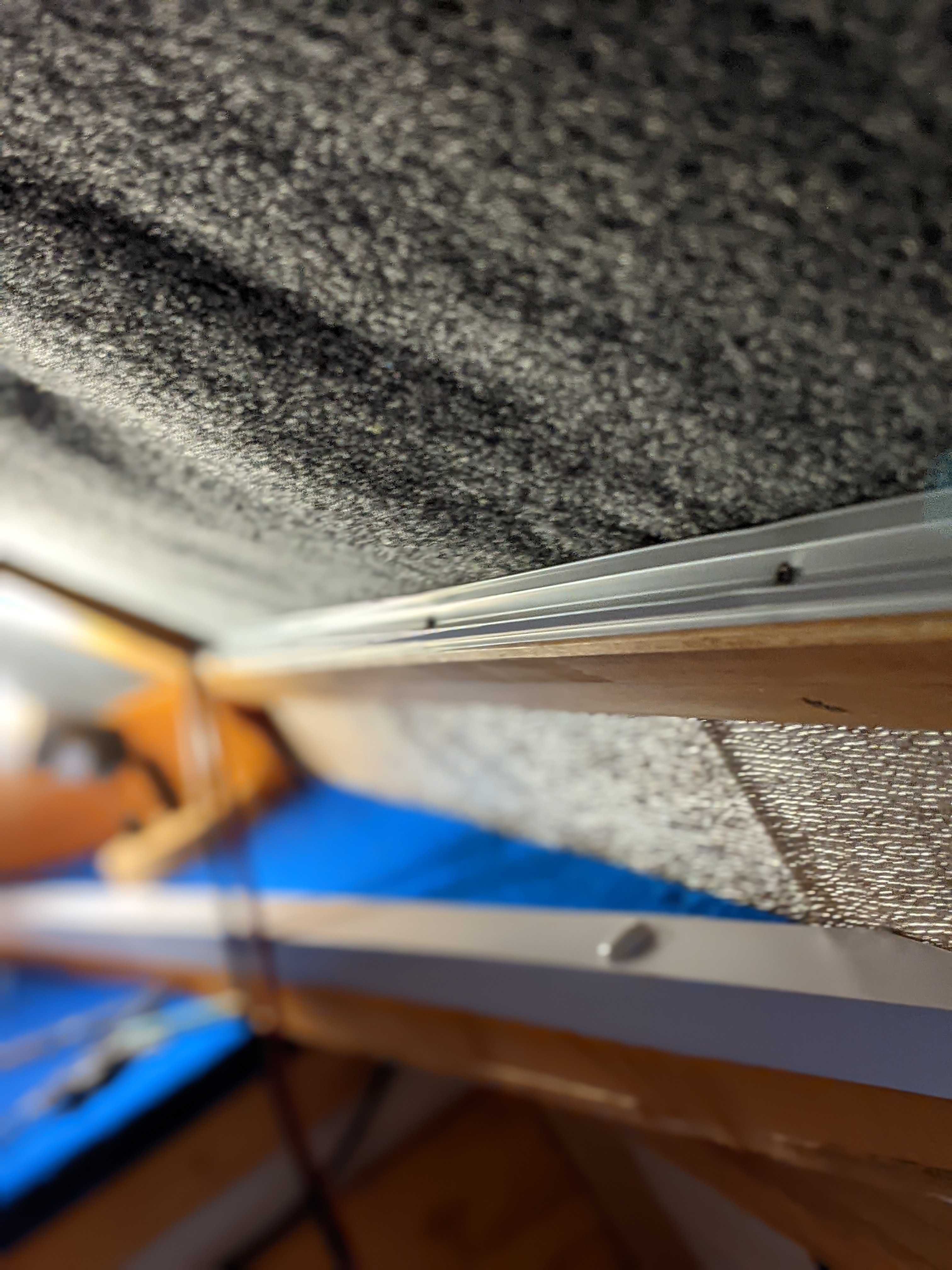

配線はメンテナンス性また今後の拡張性を高めるため、壁裏するのではなく表側にし、配線カバーで隠します。

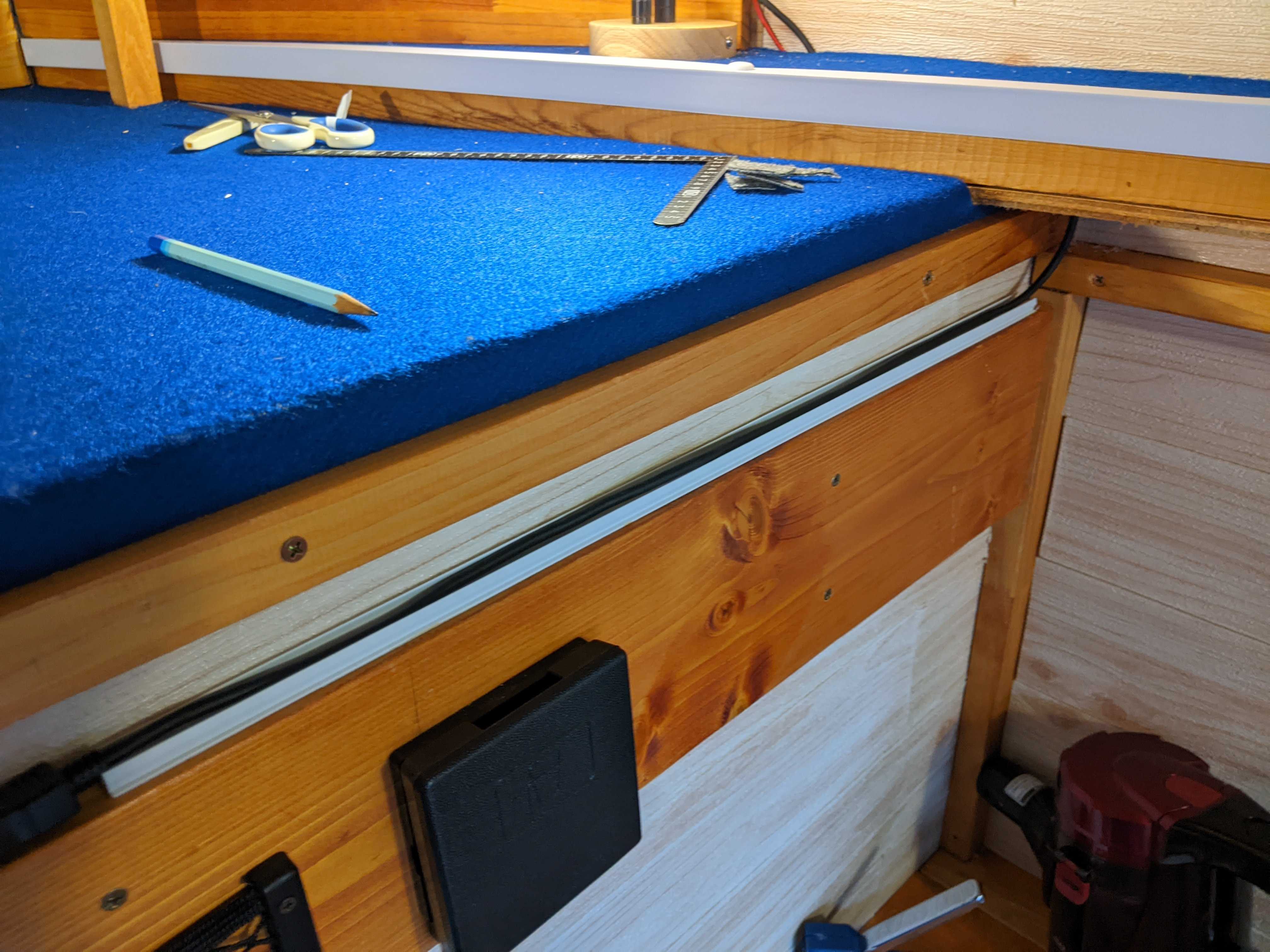

木材に溝や穴を空けたりして、スイッチパネルまで配線してカバーを付けました。

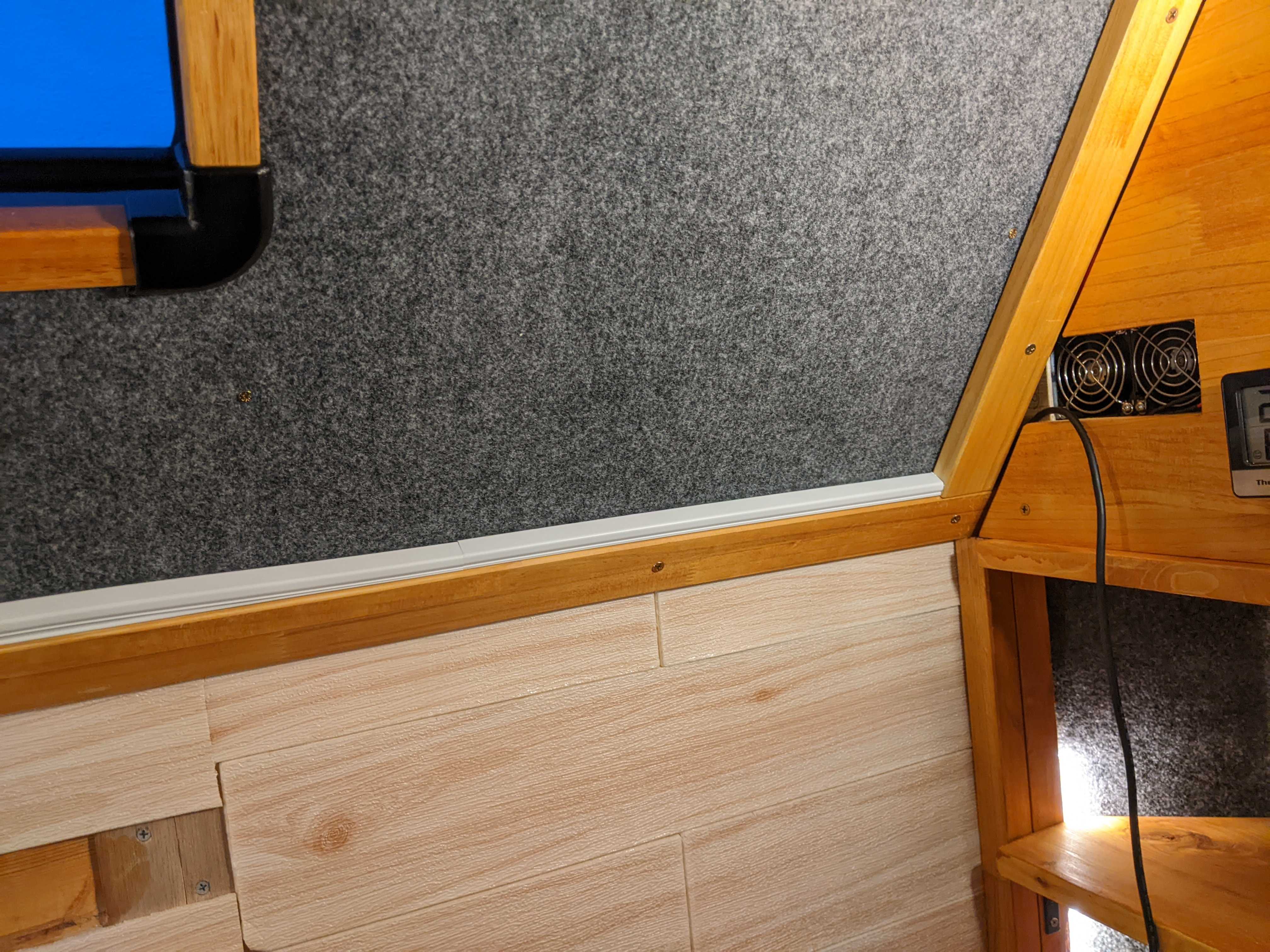

配線カバー取付。

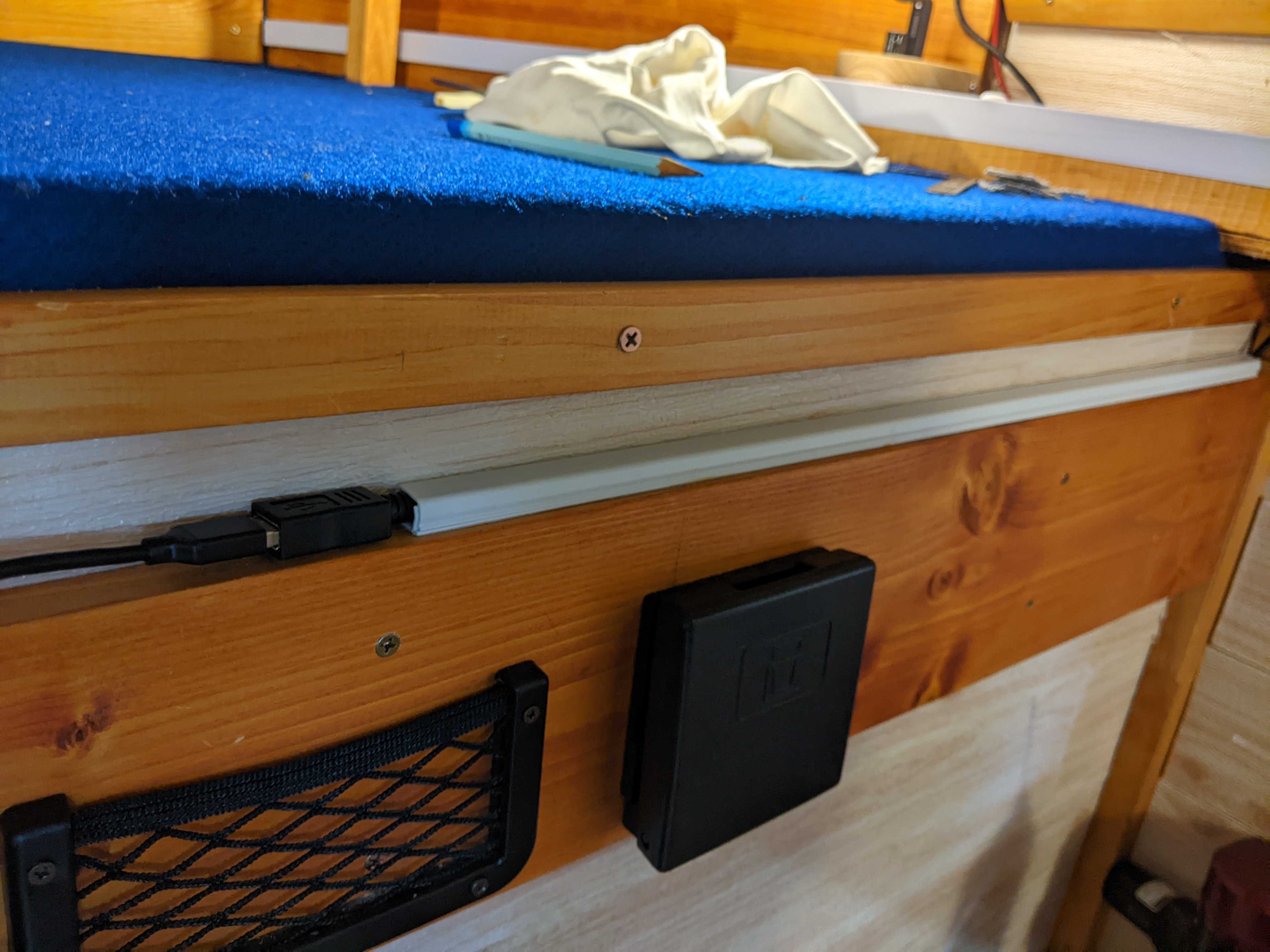

USBのケーブルも同様に。
ちなみに角はこのようなカバーも使いました。

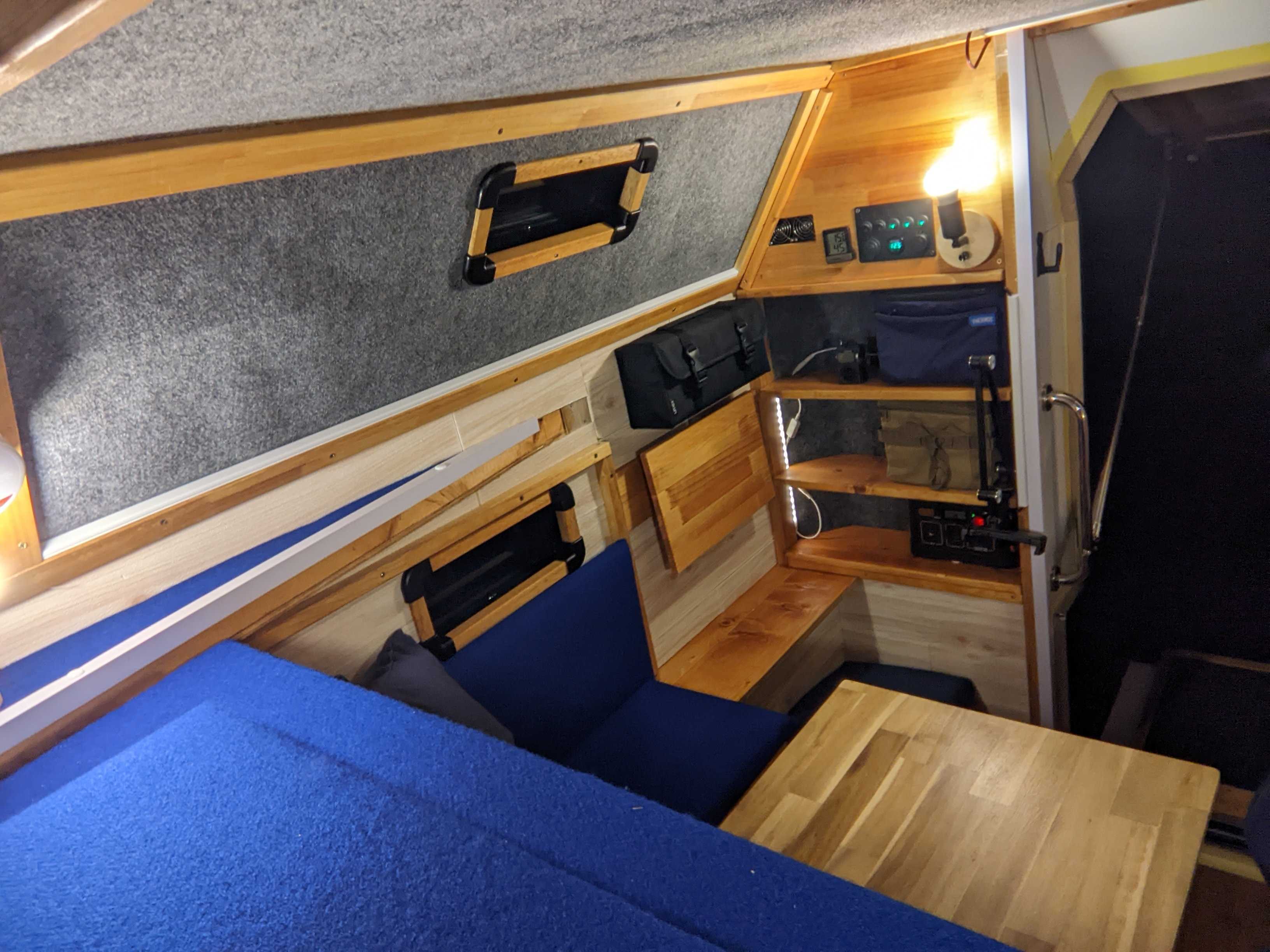

無事、配線がきれいになりました。
これにて配線作業は終了です！
ほぼ内装が出来上がってきました。
次回、細い内装の仕上げて、ついに完成です！
段々と完成が見えてきました。
今回は配線などの電気関係をまとめました。
電源
まず電源についてです。
「ハイラックスのキャンピングシェル製作3 内装下地編」のおさらいです。
電源は小さいポータブル電源です。
Jackeryの240wh 200v
そもそも長くても２日のキャンプ又は車中泊を想定しているのでこのサイズにしました。
また使用用途はシェル内のライトと換気扇、スマホなどの充電なので十分と考えました。
さらに照明と換気扇はDC12Vの製品で揃えるので、シガーソケット付きのものを探しました。
照明
照明器具についてです。
個人的に埋め込み式の照明は、壊れた場合の交換が面倒だと思ったので電球が付替えが容易で間接照明に適したデザインのものを買いました。
ここで注意点です。
通常の電球はAC用なので、DC12Vでは点灯しません。
よってDC12V用のLED電球を買って付けました。
また、この照明器具は調光ダイヤルがついていますがAC用のためオミットします。
換気扇
換気扇はAmazonでキャンピングカー用で売っていたものです。DC12Vです。
先に話しますが、12Vで動かすと轟音ともに換気しだすので途中にDCコンバータを付け出力を下げて使います。
Amazonで売っていたものです。
5系統をON-OFFできるスイッチがついています。
さらにシガーソケットとUSBポートもついています。

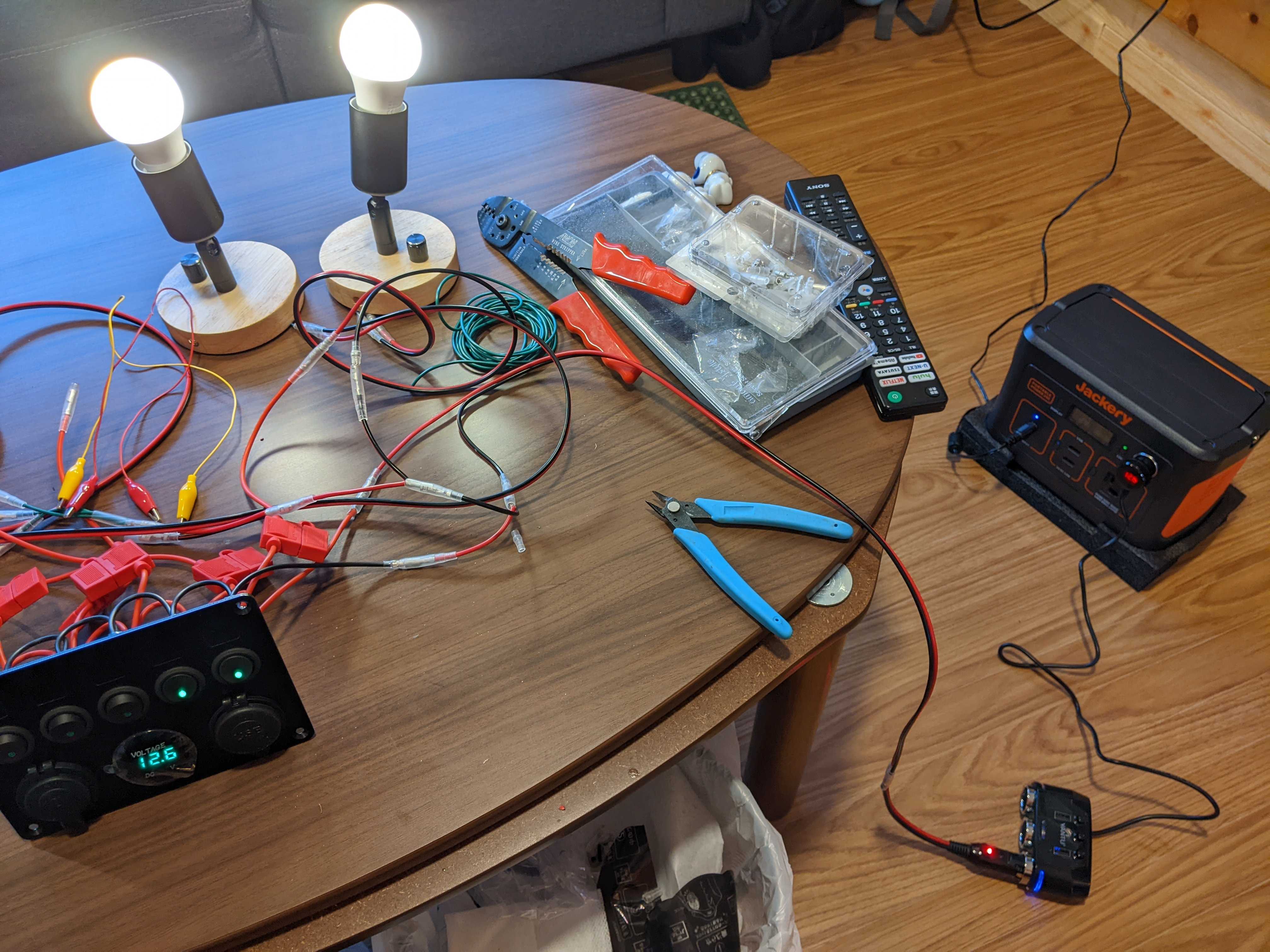

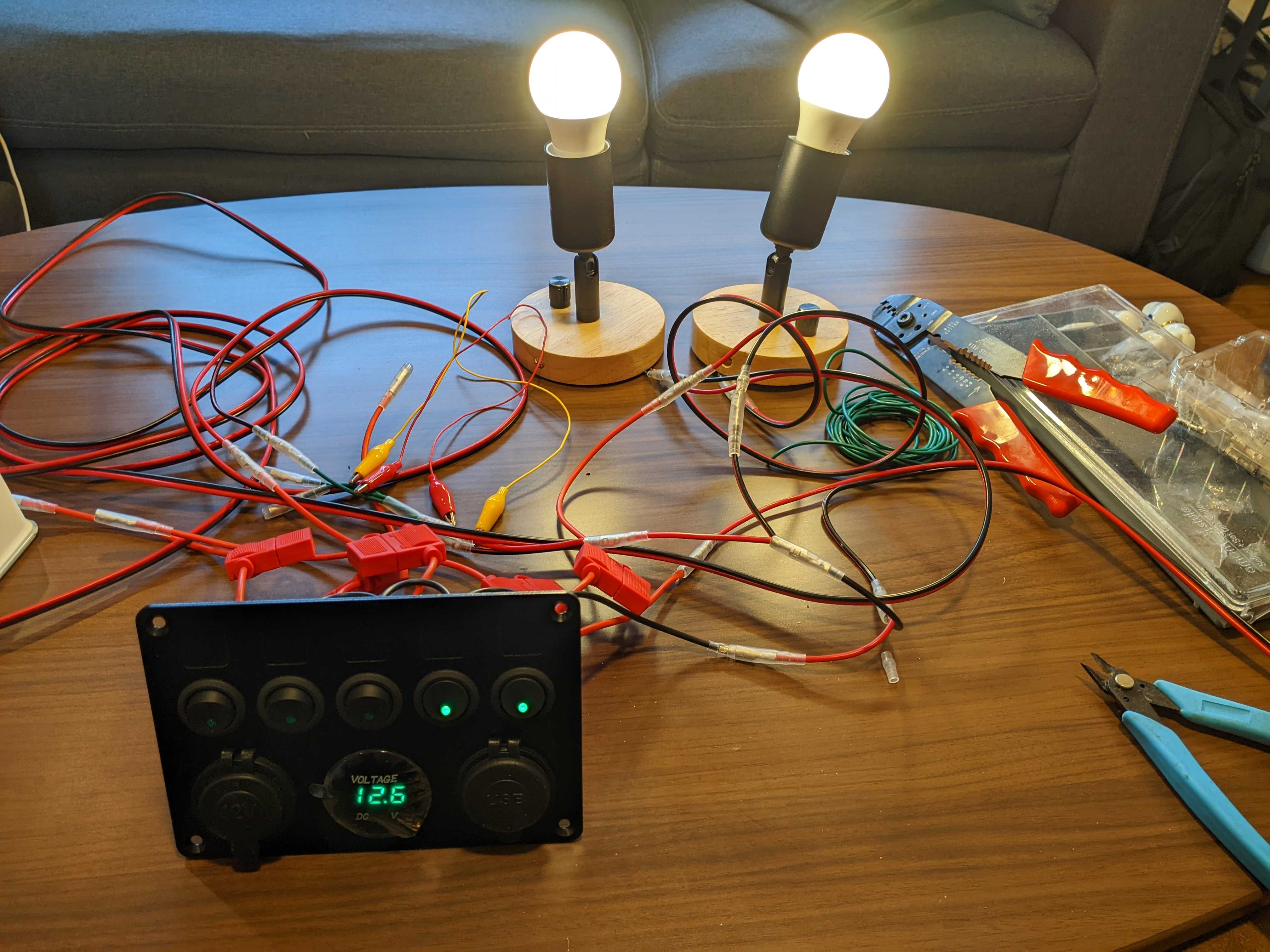

試しに配線を組んで導通確認。
その他

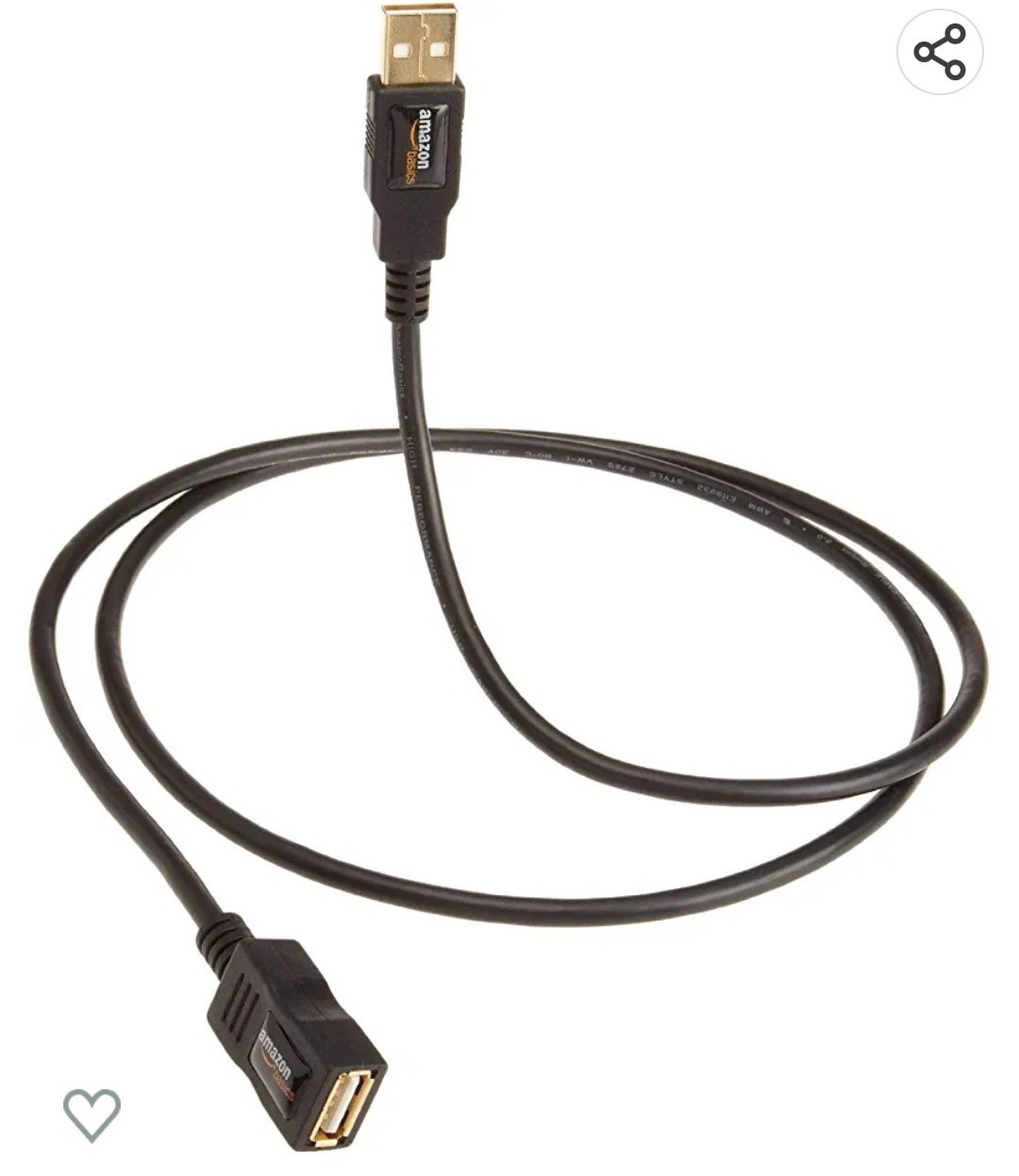

「キャンピングシェル製作5収納編」で取付たテーブル上のUSBポートにも繋げます。２ｍのUSB延長コードを買いました。

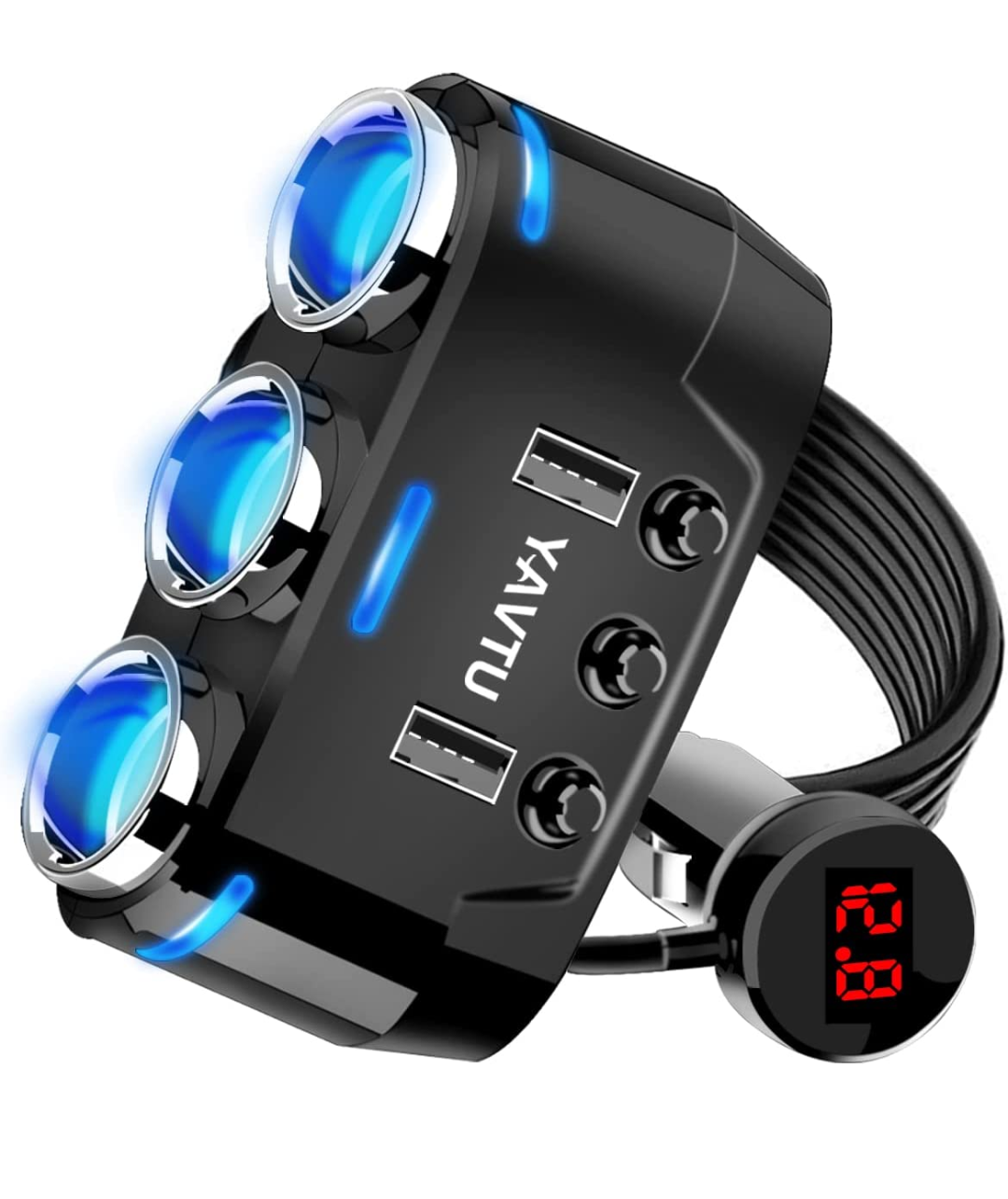

ポータブル電源のシガーソケットは１つしかないので３
つにするやつも買いました。

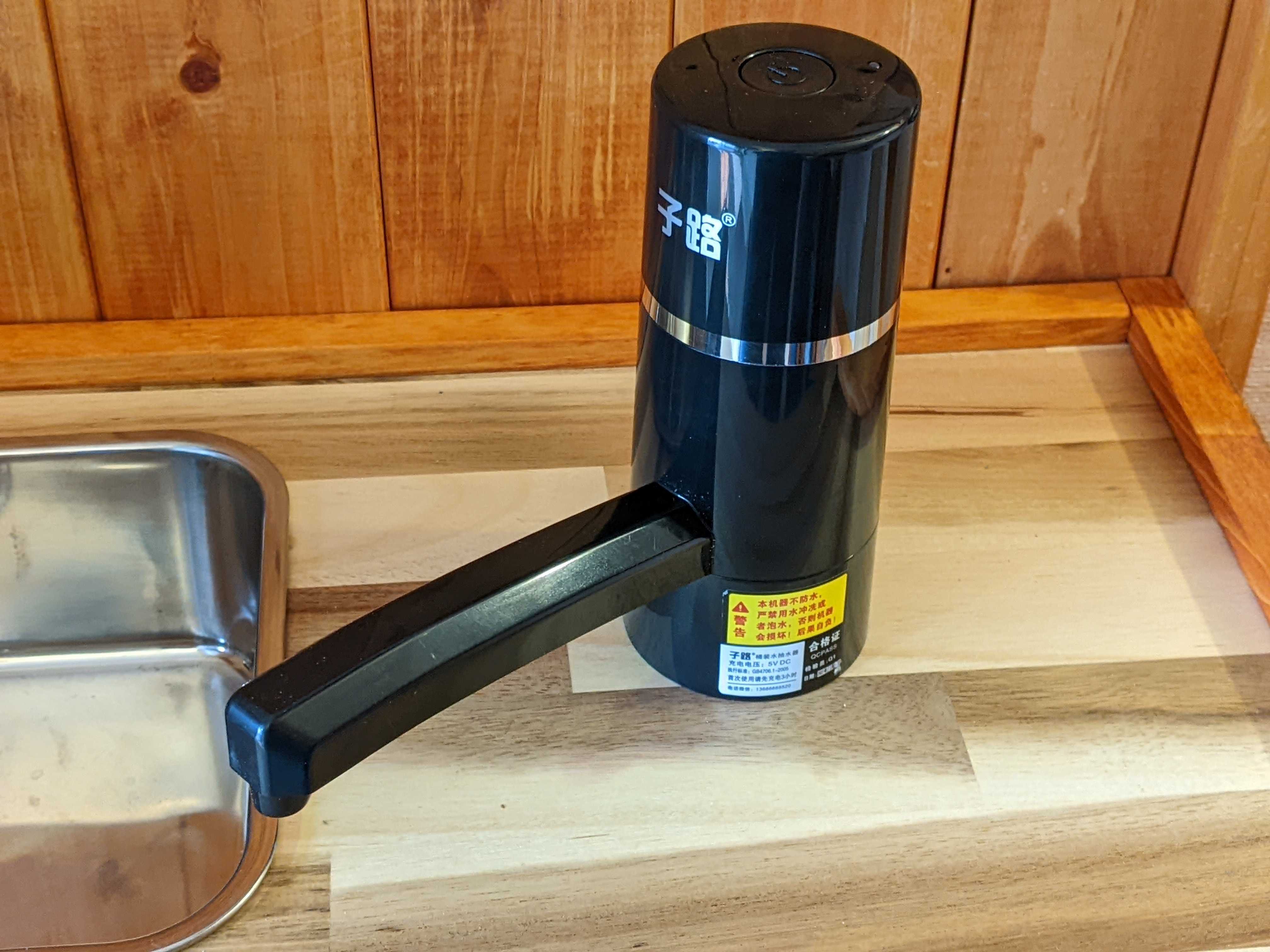

キッチンの蛇口も電源を使いますが、充電式のため常時繫げる必要はありません。
超絶かっこいいラジオ
National RF-877
見た目だけで買いました。乾電池式で電源を繫げる必要はありませんが、Bluetoothスピーカーとしても使うため、車用のFMトランスミッターを買いました。
仮設

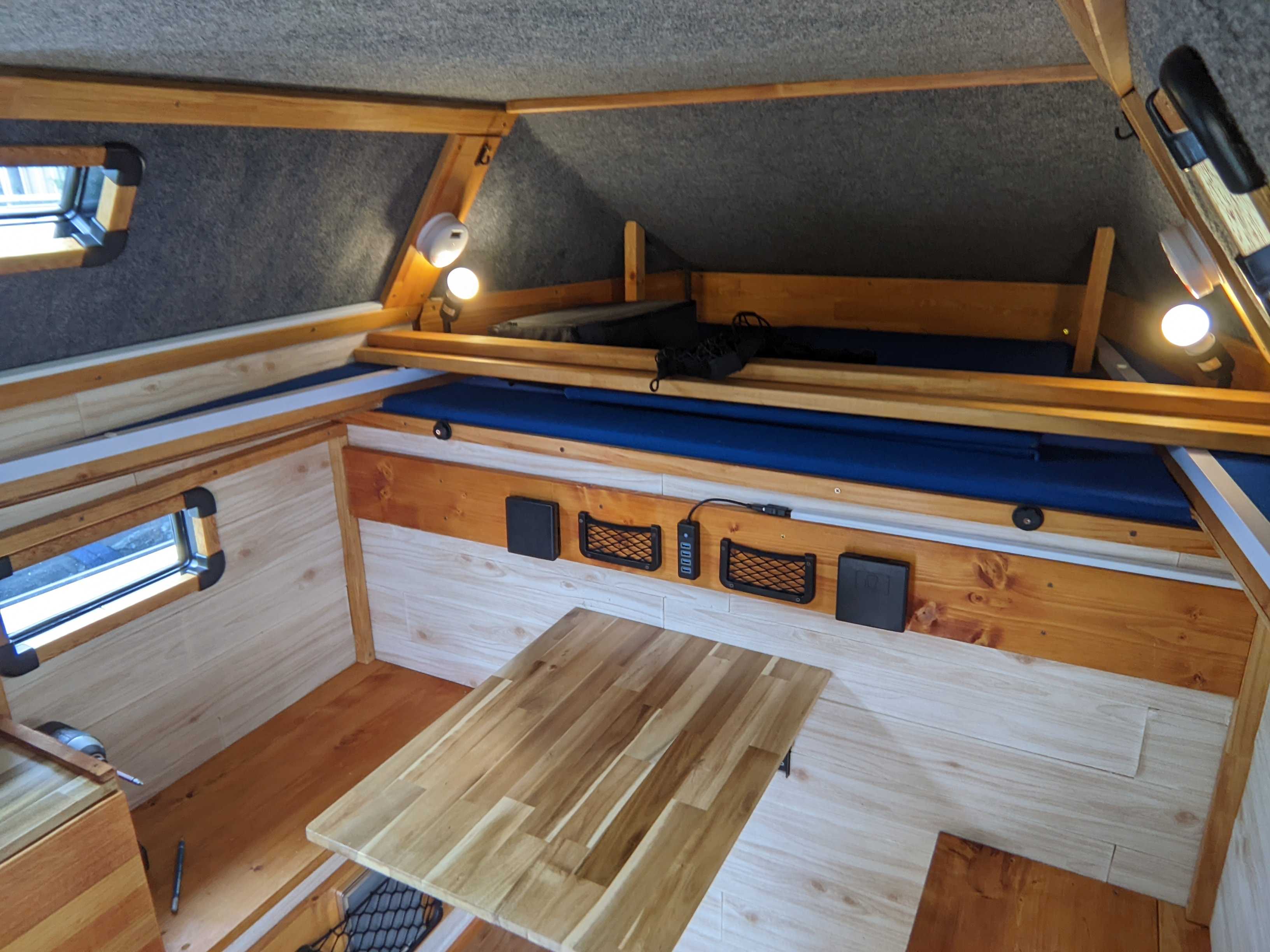

とりあえず、シェル内に設置してみます。

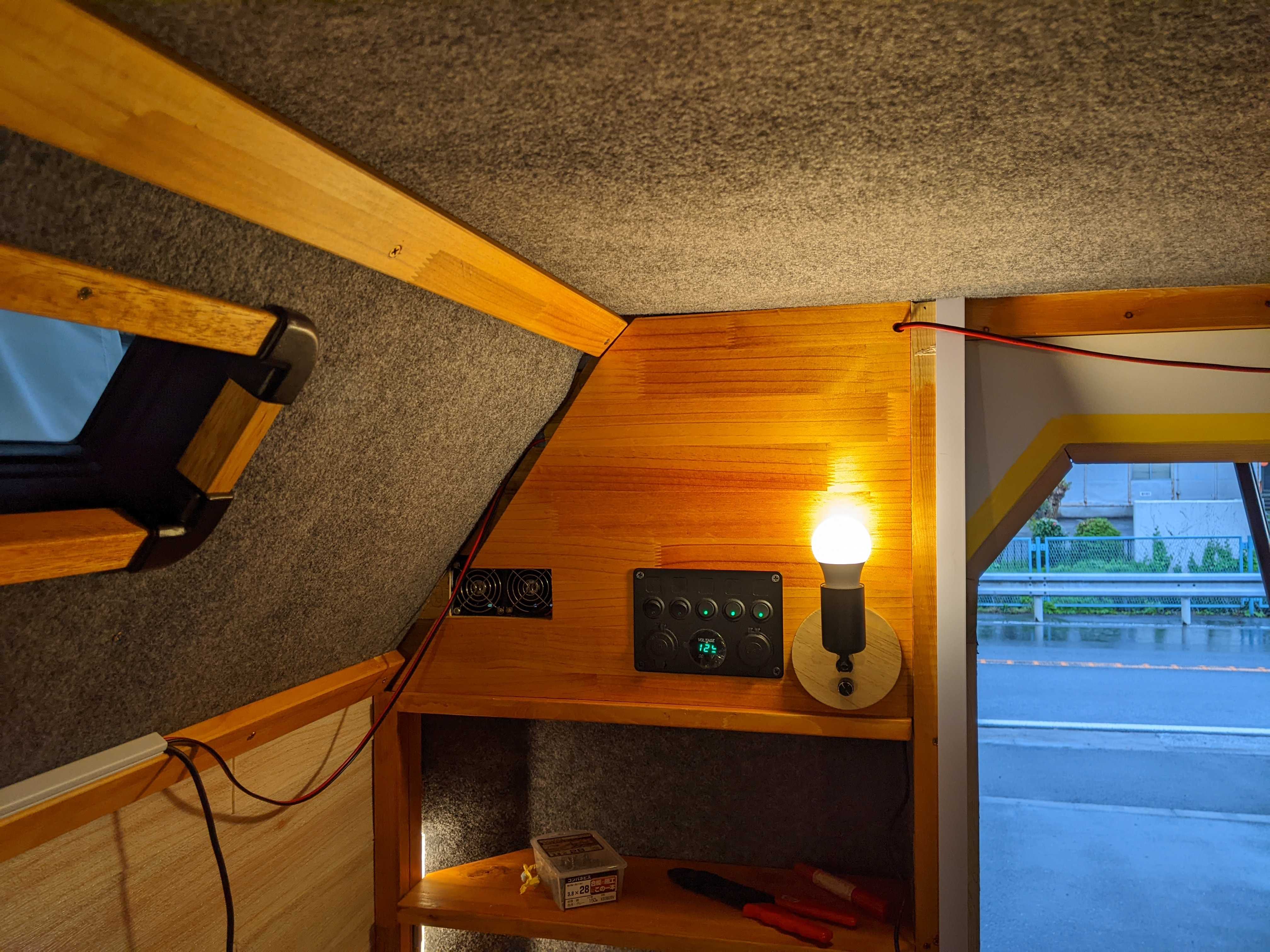

結構明るいです。電球色のLEDにしたので落着きますね。
ちなみにこの段階で換気扇の爆音が発覚します。
設置
さて、ここからどのように繋げるかか考えます。
まず、ポータブル電源のシガーソケットを３つにします。またコードがそこそこあるのでそのまま壁の裏に引込ます。
その３つのシガーソケットは使い道はこちら。
・スイッチパネルへの給電
・USBポート
・FMトランスミッター
スイッチパネルはキャンピングシェル右側後方の上取付ます。
スイッチパネルのスイッチは右から、照明➀、照明②、照明③、なし、換気扇です。
照明①はスイッチパネル横。
照明②はバンク右、照明③はバンク左。
また、２つめのUSBポートはUSB延長コードを繋げてテーブルのUSBポートに繋げてます。
配線カバー
配線はメンテナンス性また今後の拡張性を高めるため、壁裏するのではなく表側にし、配線カバーで隠します。
木材に溝や穴を空けたりして、スイッチパネルまで配線してカバーを付けました。

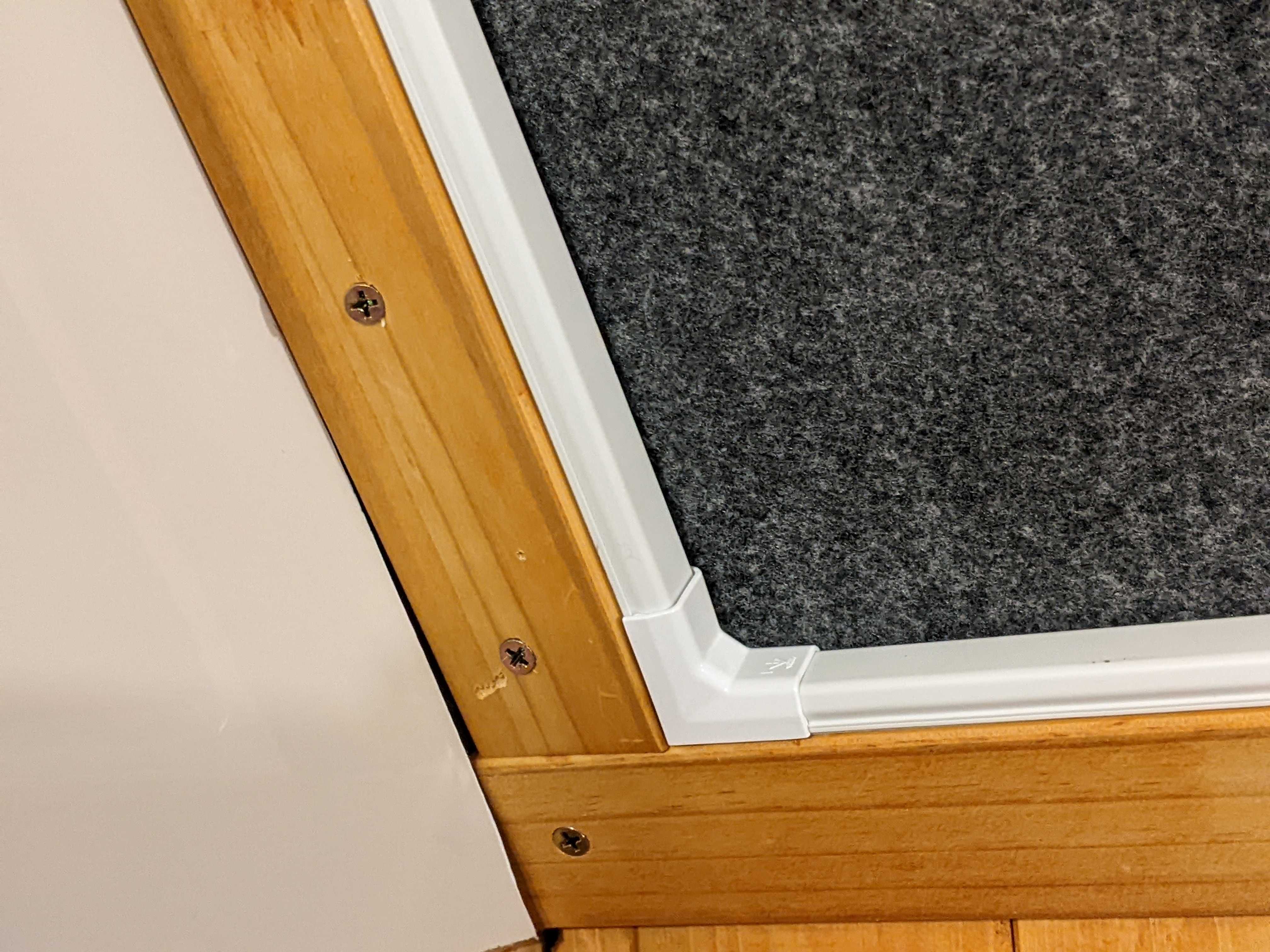

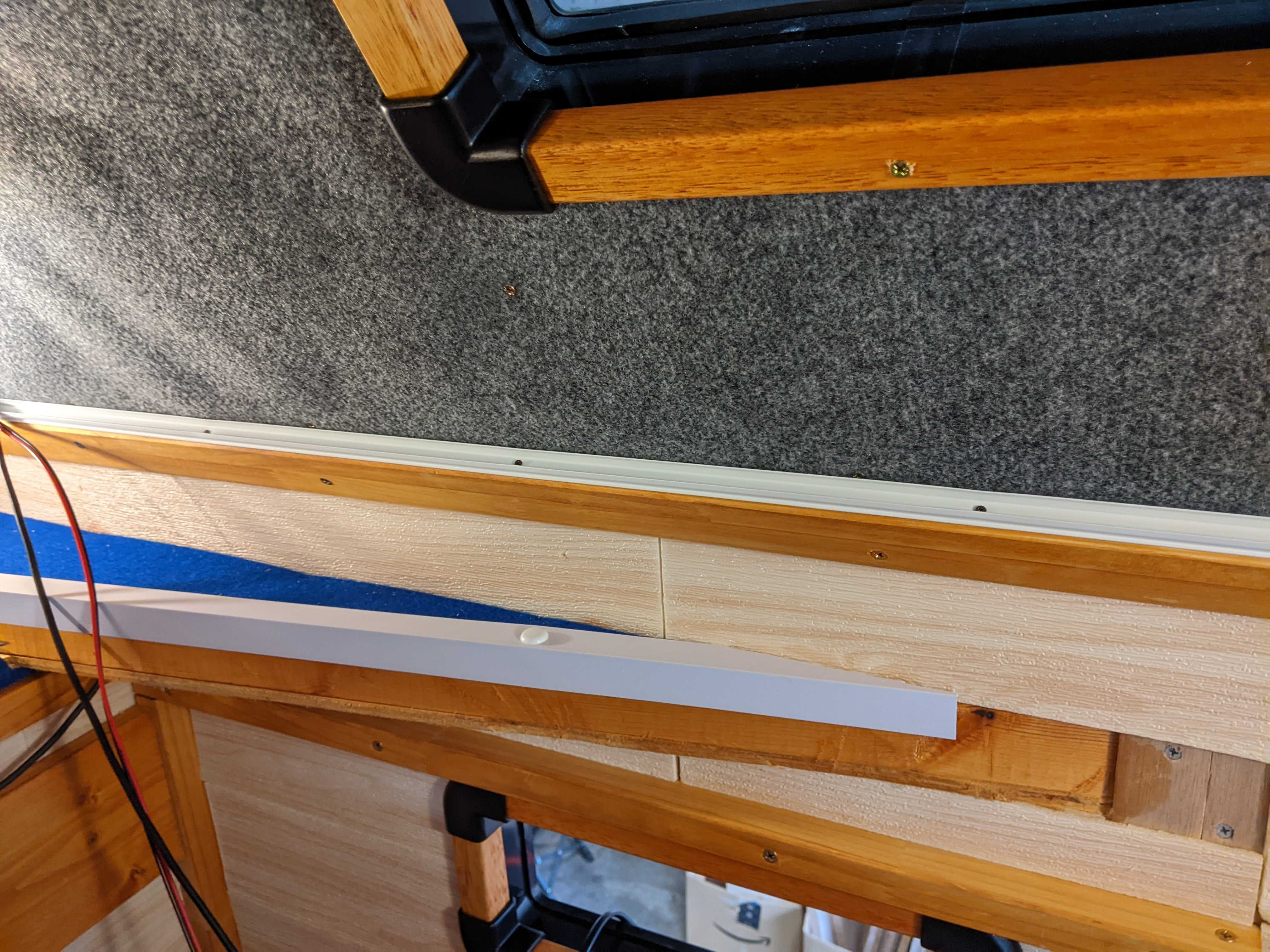

配線カバー取付。
USBのケーブルも同様に。
ちなみに角はこのようなカバーも使いました。

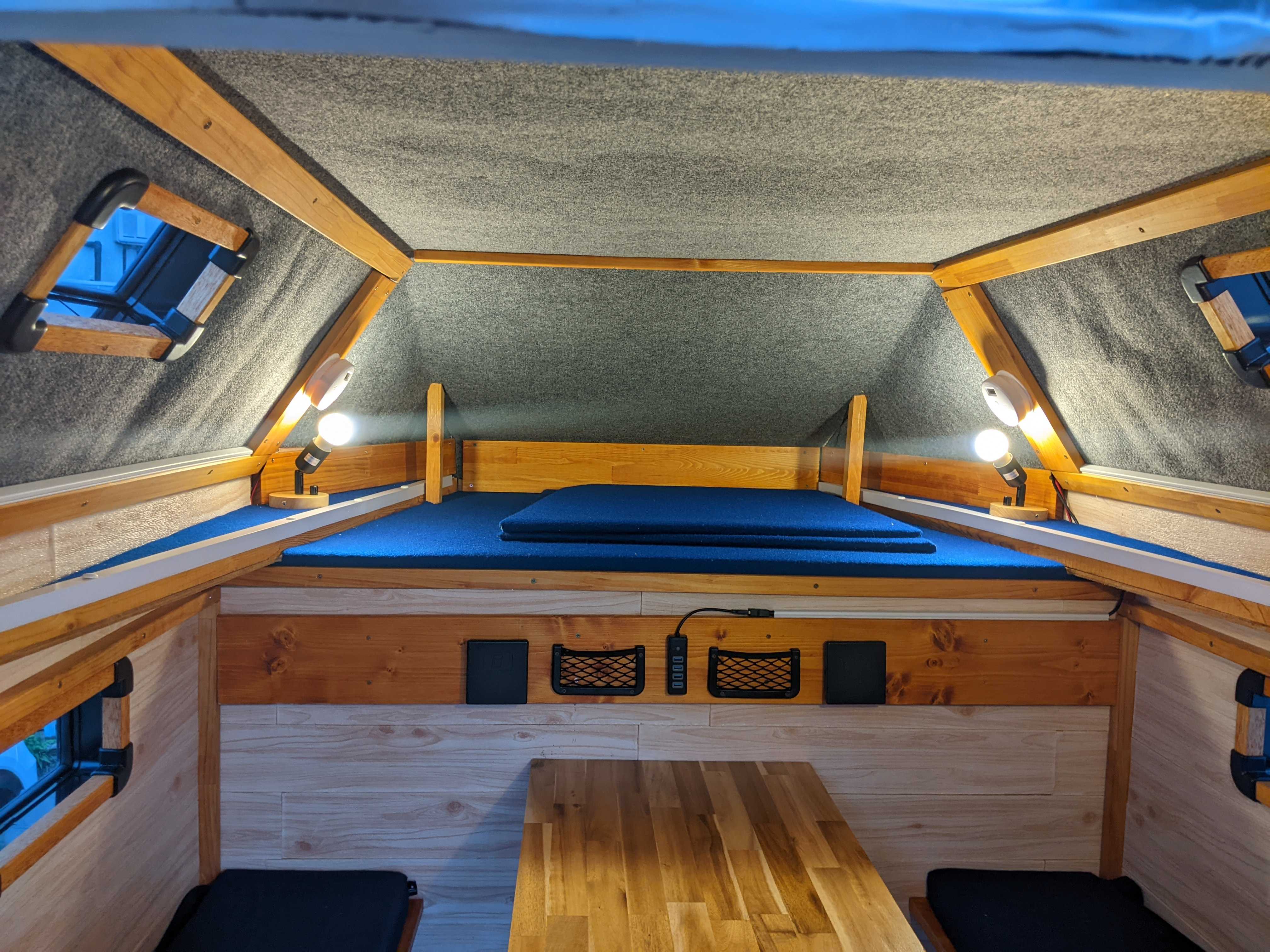

無事、配線がきれいになりました。
これにて配線作業は終了です！
ほぼ内装が出来上がってきました。
次回、細い内装の仕上げて、ついに完成です！
