記憶の整理用に浴室テレビのDIYの記録です。


ＤＩＹ内容としての主な内容は
１．ＢＳ対応のための配線にきりかえ
２．浴室天井裏のテレビ配線の分岐
３．新しいテレビの取り付け

１．の２階屋根裏の作業の次は、風呂場での作業です。

２．の作業は浴室天井裏の作業になります。

ユニットバスの天井にある点検口を開けると、
その上に、テレビ用の電源ユニットが置いてあります。

ここに、２階屋根裏からアンテナ線が来ていて、
壁にあるテレビにつながっています。

２階作業が終わったので、現在はBS/地デジ混合波になっていますが
昔のラジオ（テレビ）は普通に受信できています。

またまた余談ですが
混合波は、受信機側がそろぞれに専用の入力端子がある場合、
分波しないままテスト的に、それぞれの専用端子に接続すれば、
その端子に対応した放送を見ることができます。
よって旧テレビにBS混合のまま入力されていても、普通に受信します。

つまりは、それぞれの専用入力に対し「分波」ではなく、
「分岐」でも構わないのですが、「分岐」は信号レベル
そのものが下がってしまうので、分波するのが普通です。

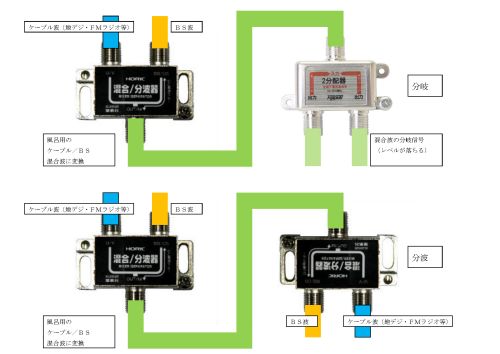

分岐と分波のイメージ



それはさておき、今回は２台のテレビのお話。

新しいテレビのアンテナ入力はBS/UHF混合のまま接続する
タイプのアンテナ入力端子です。（分波不要）

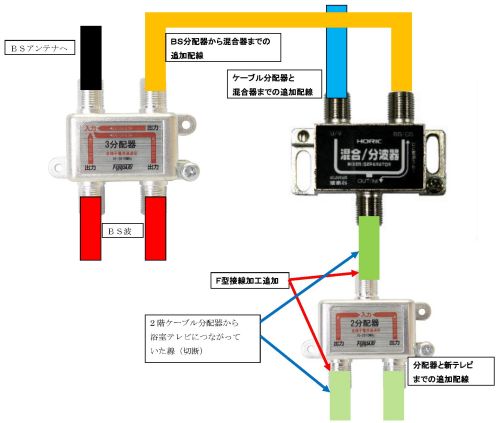

まずは、元のテレビにつながっているアンテナ線を、
作業がやりやすい位置で切断。
５Ｃのアンテナ線なので、↓こちらで切断した両端を加工します。
