キーレス
前回調査で

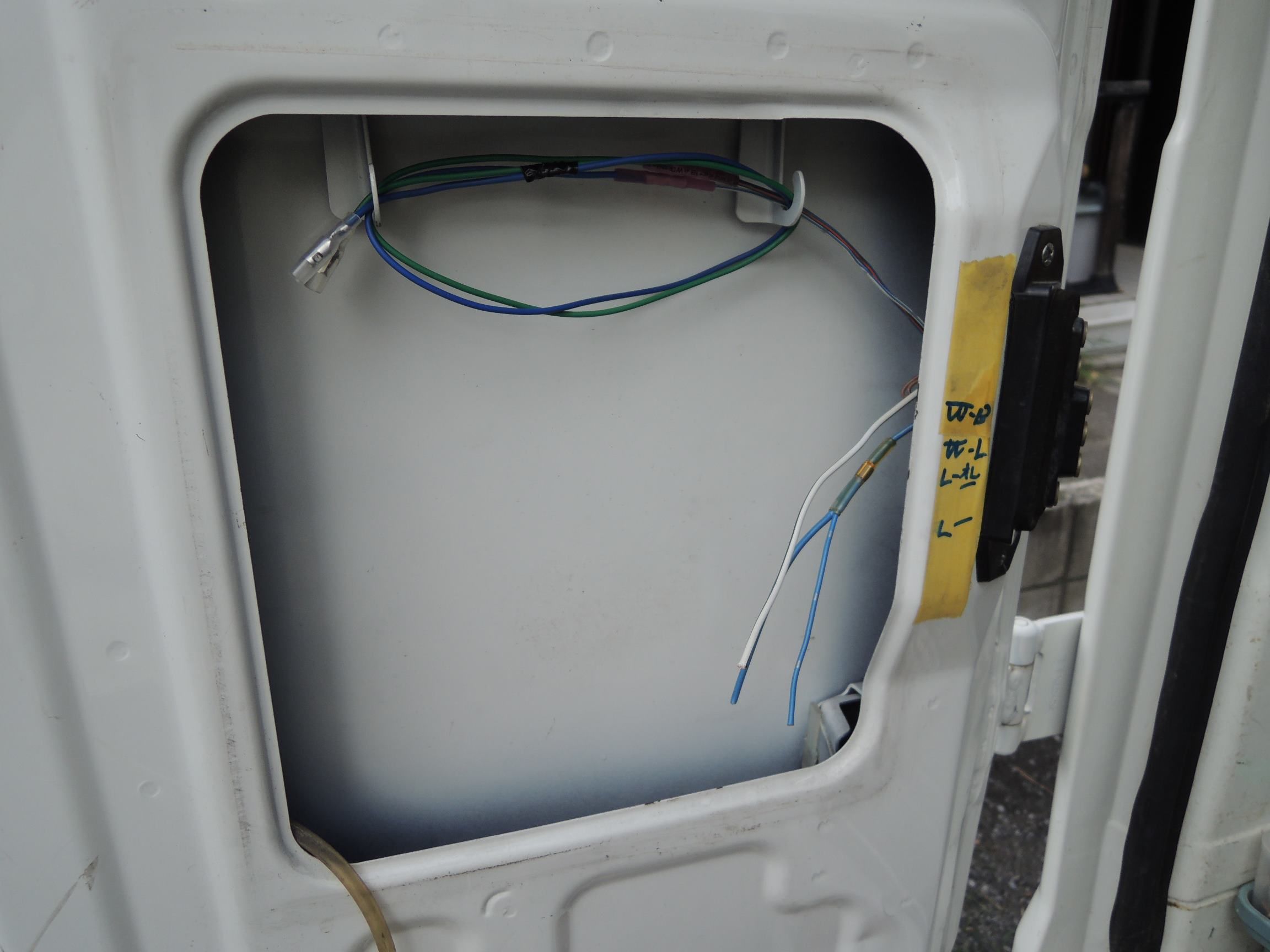

リアドアは全く配線が通ってなかったため
あきらめて、配線の敷設を開始

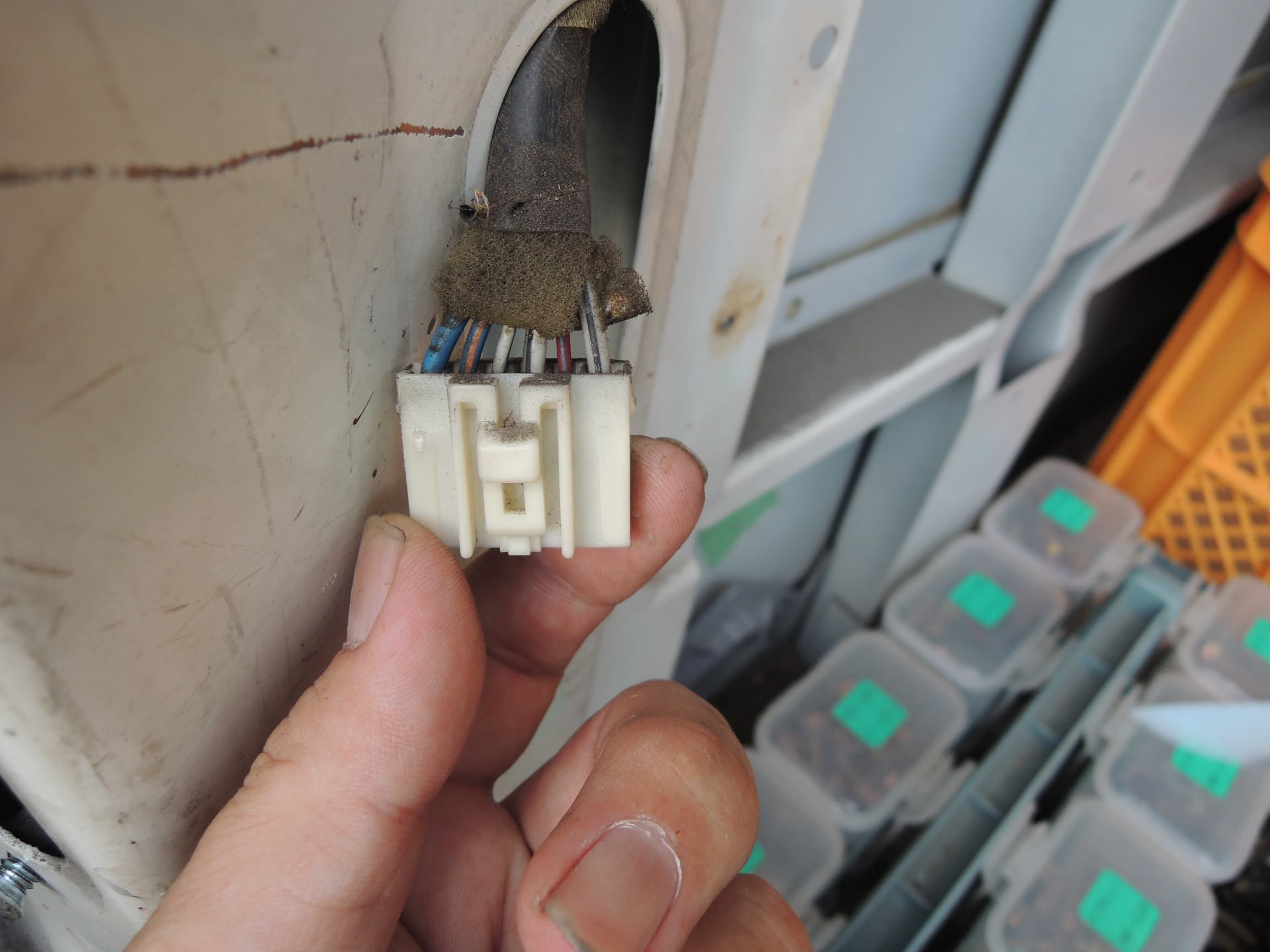

問題のコネクタ。
超～期待させやがって・・・
配線図集のとおりだった
コネクタ形状と配線色。
てっきり配線も入ってると思ったのになぁ・・・

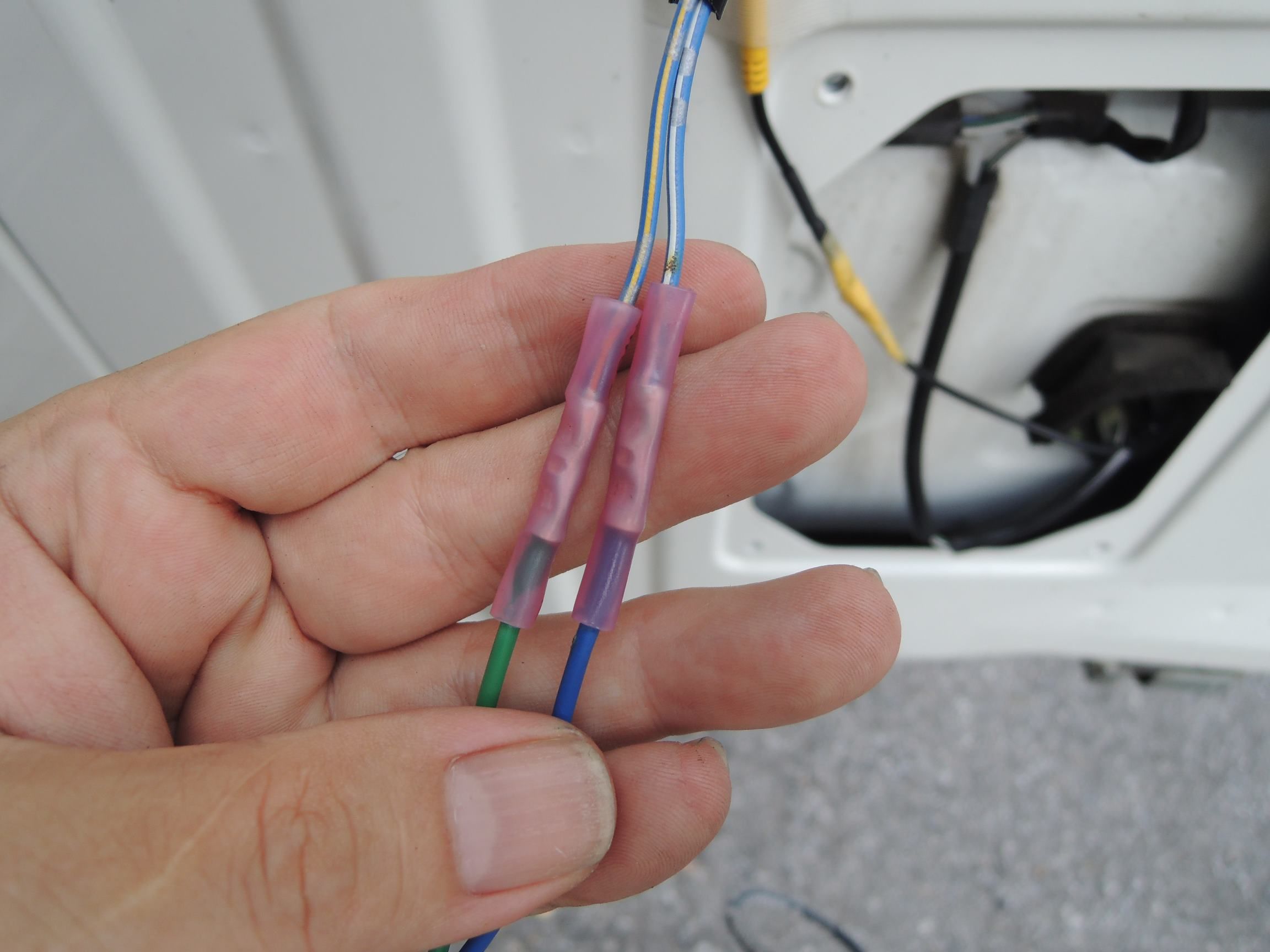

緑と青の配線つないで、端末はギボシ
左側は
ウヲッシャや
ワイパーリレーや、
ワイパーモータなどなど
有りましたが
全部撤去して保護チューブ外して
ハーネステープ外して整線して
すっきり～
常ＶＣＣと
修正⇒ ＩＮＧ連動ＶＣＣ と
ＧＮＤが来てた
→ 配線全撤去は思いとどまった。
配線の頭は、次回絶縁忘れるな！
＞ 俺

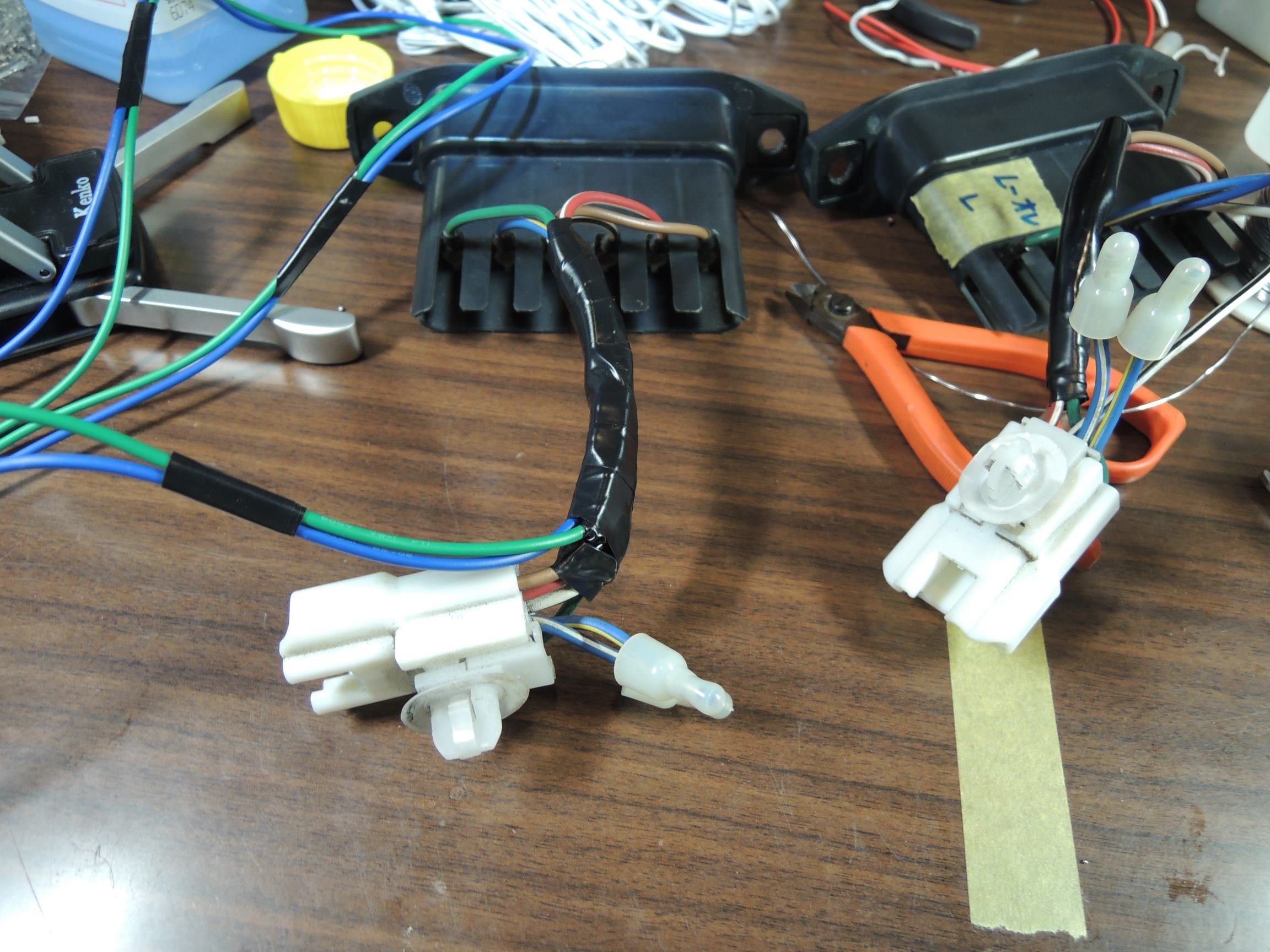

プッシュピンコネクタの加工は
涼しい室内で実施

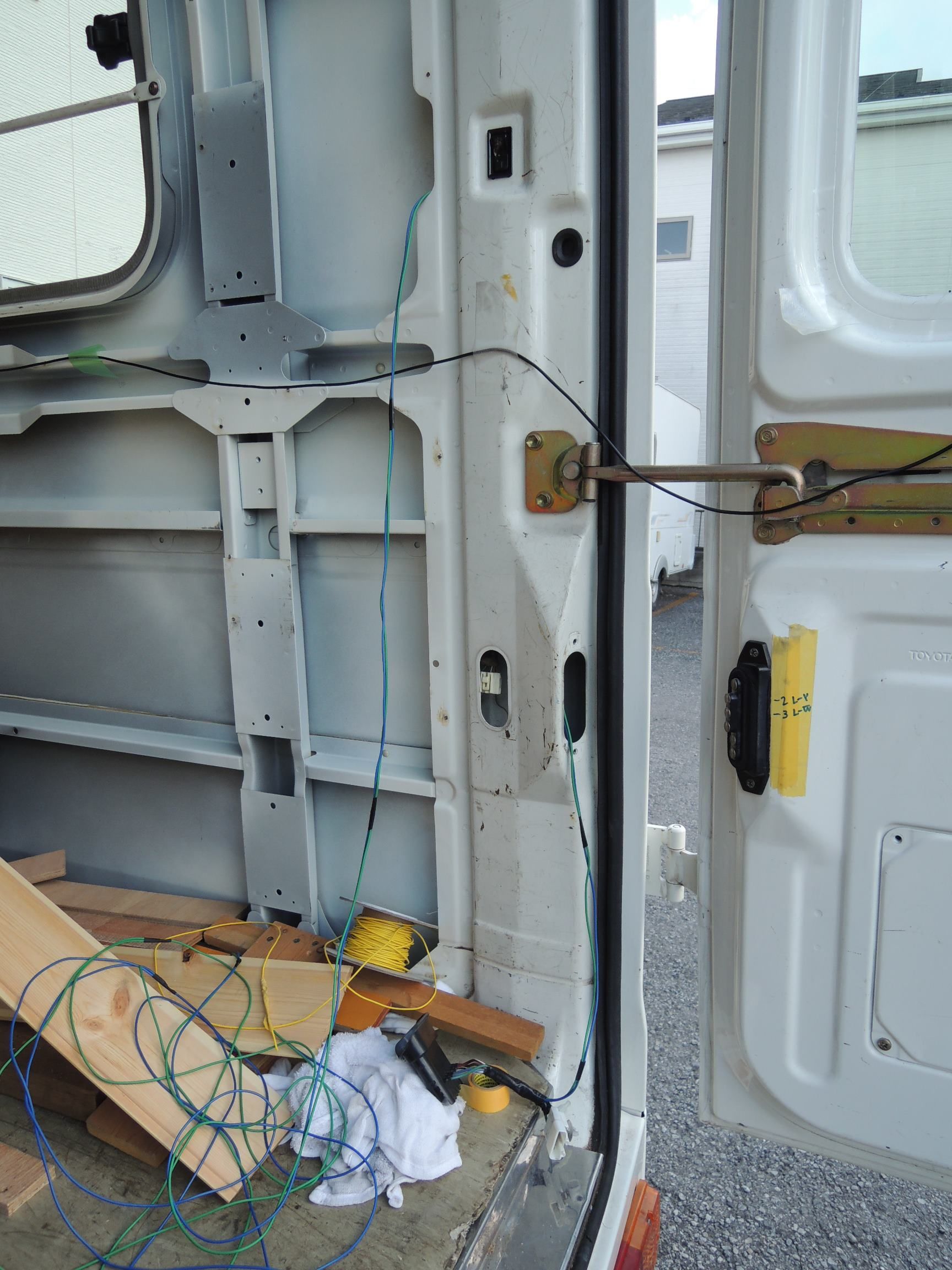

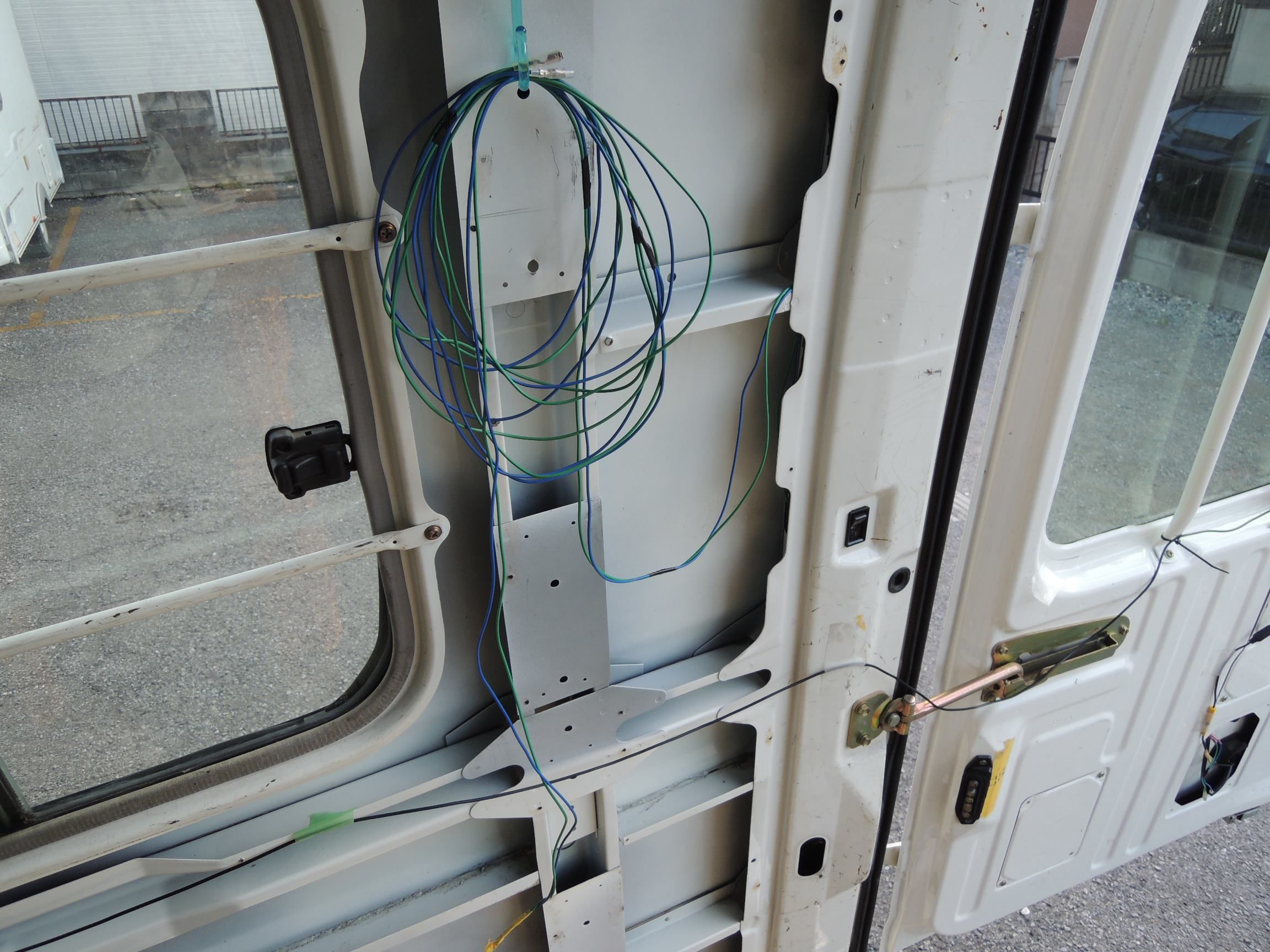

右側敷設途中

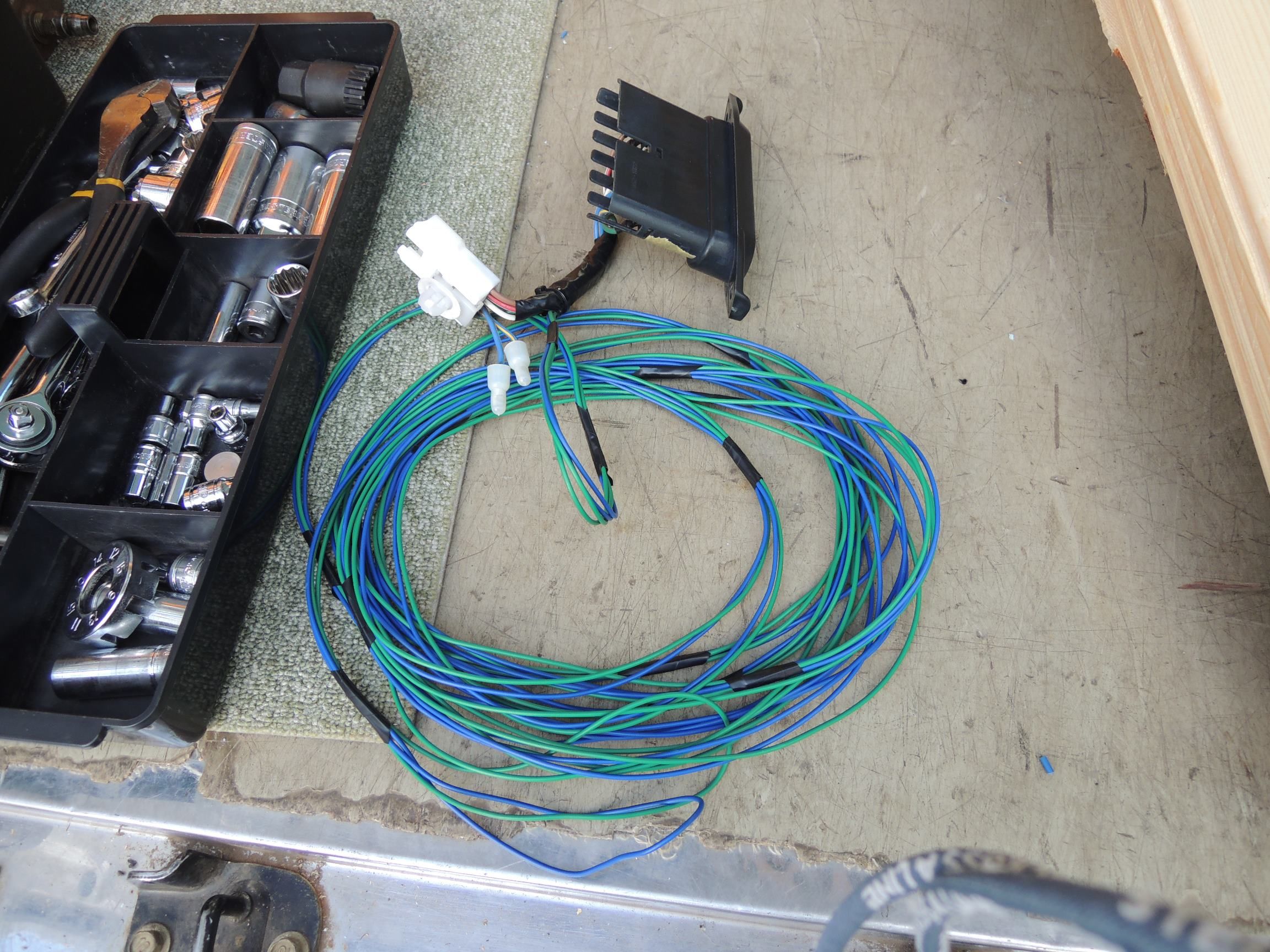

完成

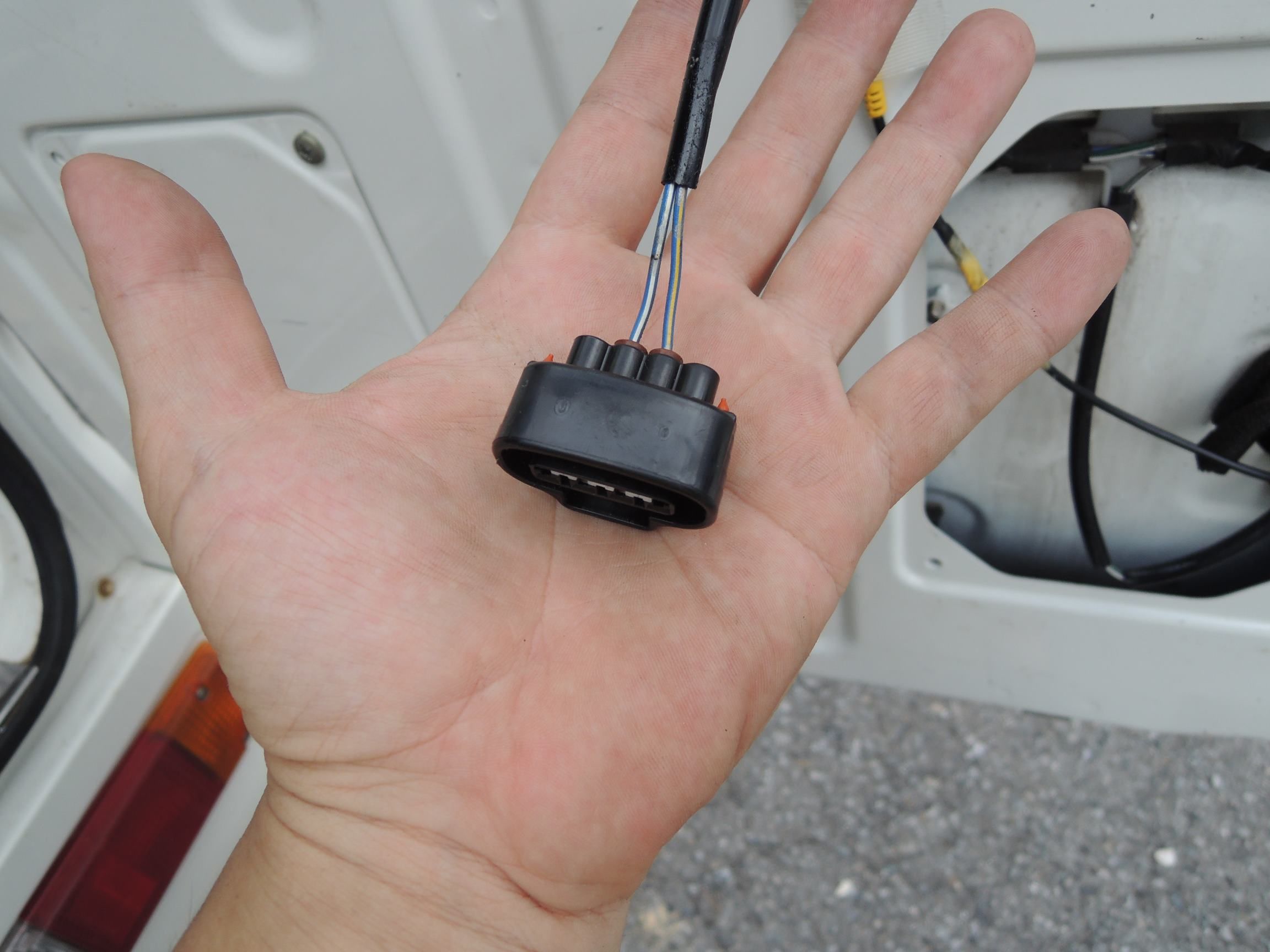

左のプッシュピンコネクタ
取り付け前
あ、備忘
左プッシュピンコネクタから
上流側の1個目コネクタの線色
右施工後
左施工後

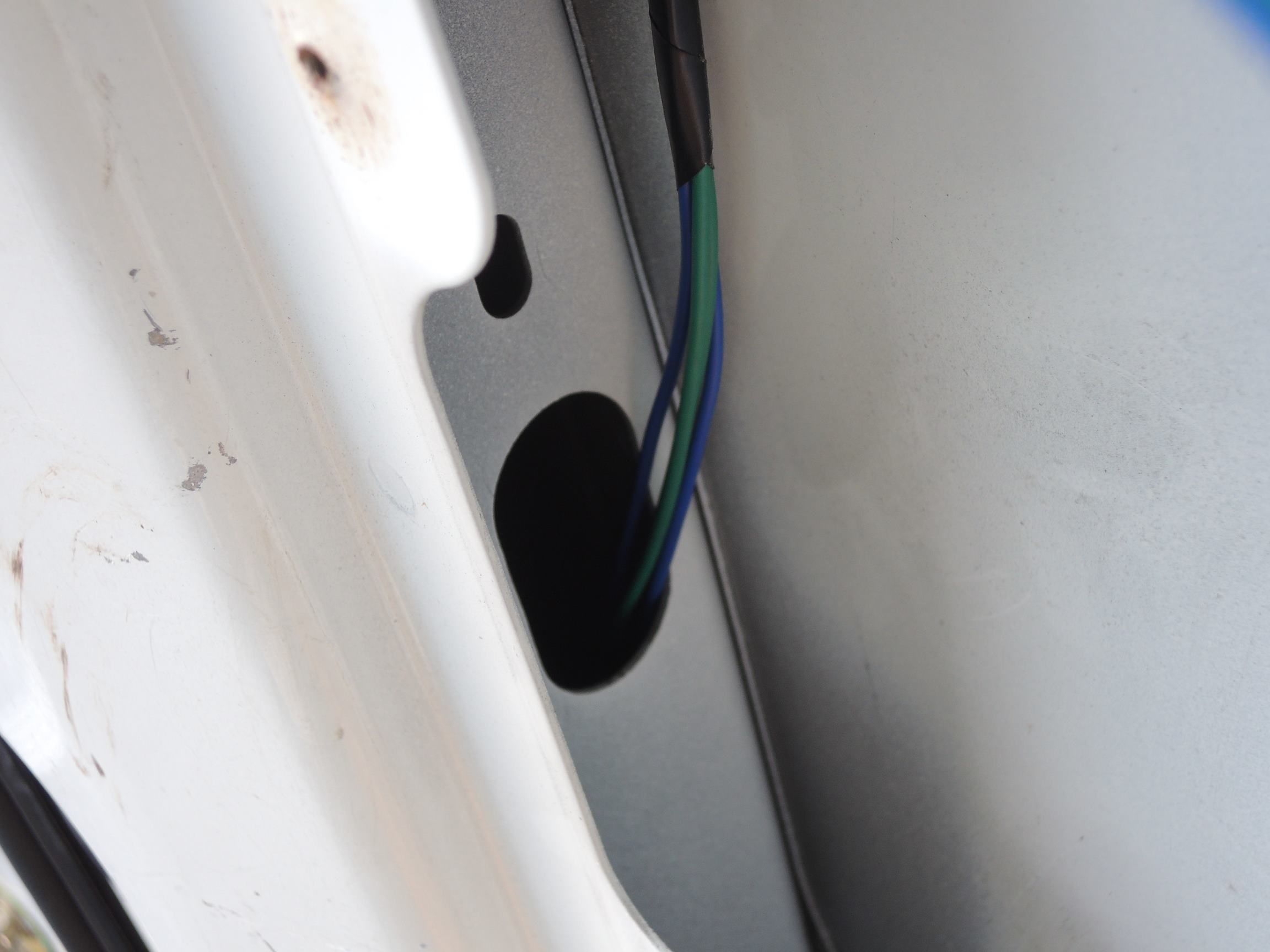

通しただけなので
配線保護は未了
次回は配線保護と、配線延長だ。
前回調査で
リアドアは全く配線が通ってなかったため
あきらめて、配線の敷設を開始
問題のコネクタ。
超～期待させやがって・・・
配線図集のとおりだった
コネクタ形状と配線色。
てっきり配線も入ってると思ったのになぁ・・・
緑と青の配線つないで、端末はギボシ
左側は
ウヲッシャや
ワイパーリレーや、
ワイパーモータなどなど
有りましたが
全部撤去して保護チューブ外して
ハーネステープ外して整線して
すっきり～
ＧＮＤが来てた
→ 配線全撤去は思いとどまった。
配線の頭は、次回絶縁忘れるな！
＞ 俺
プッシュピンコネクタの加工は
涼しい室内で実施

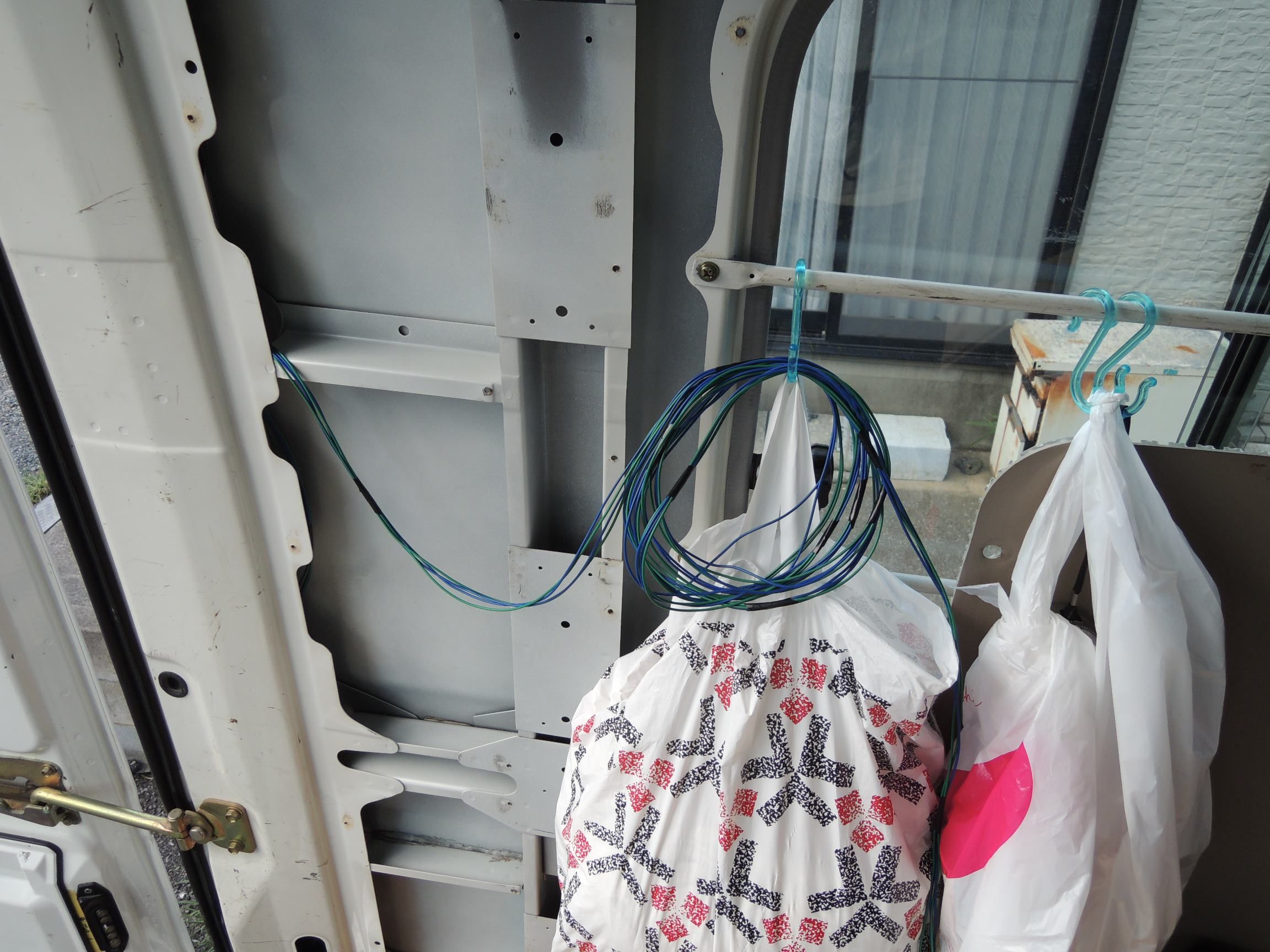

右側敷設途中
完成
左のプッシュピンコネクタ
取り付け前
あ、備忘
左プッシュピンコネクタから
上流側の1個目コネクタの線色
右施工後
左施工後
通しただけなので
配線保護は未了
次回は配線保護と、配線延長だ。
