とりあえず、音楽聴きたい

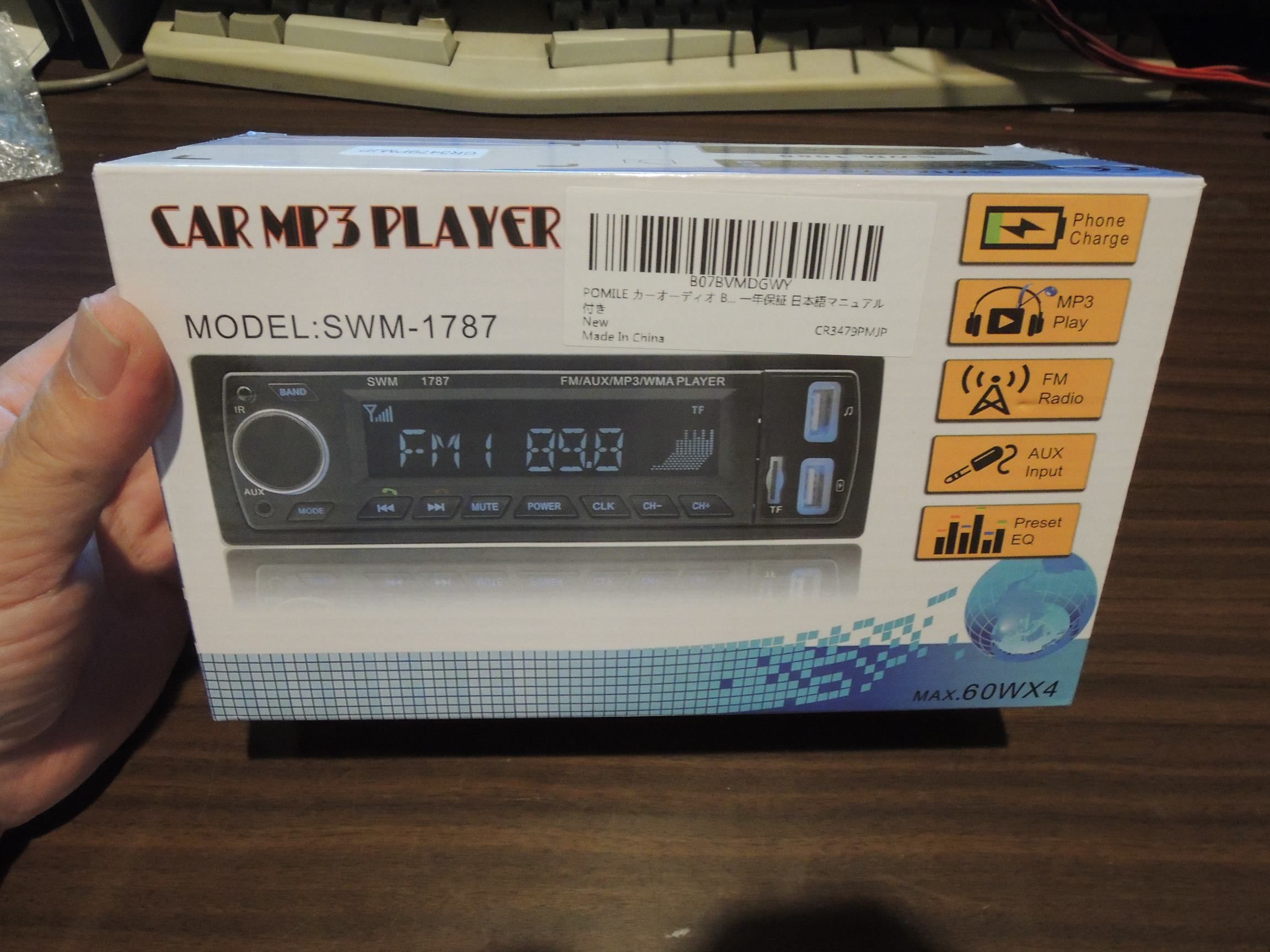

密林で爆安
青歯オーディオをポチる。

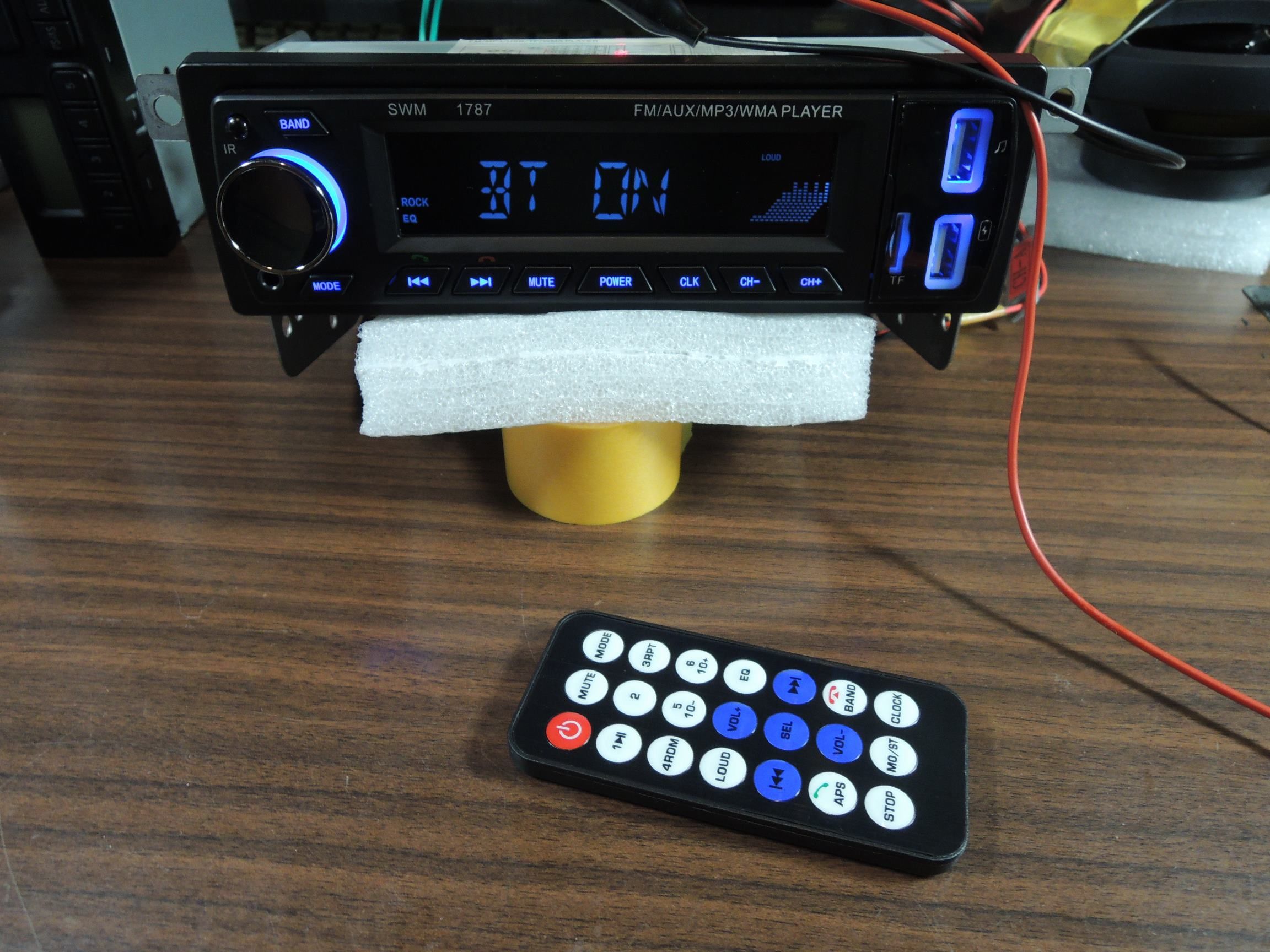

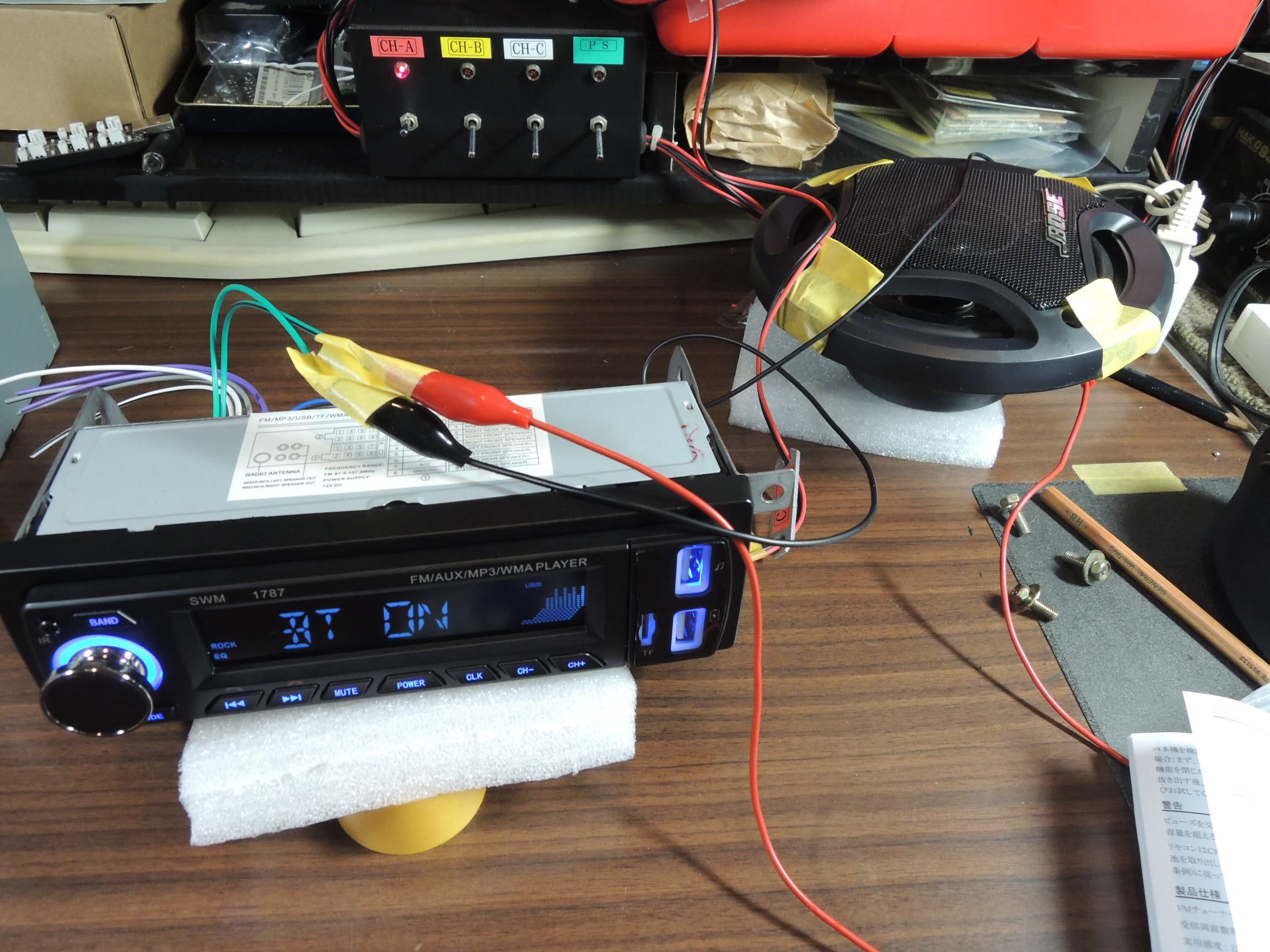

バラックでテスト
なんの問題も無くスルッと、スマホと接続ＯＫ
でも、音が・・・
素人耳でも分かるくらい へぼいｗ
でも・・・
まあ・・・
リモコンも、ちゃんと動作ＯＫ！
ま、仮の姿って事で我慢します。

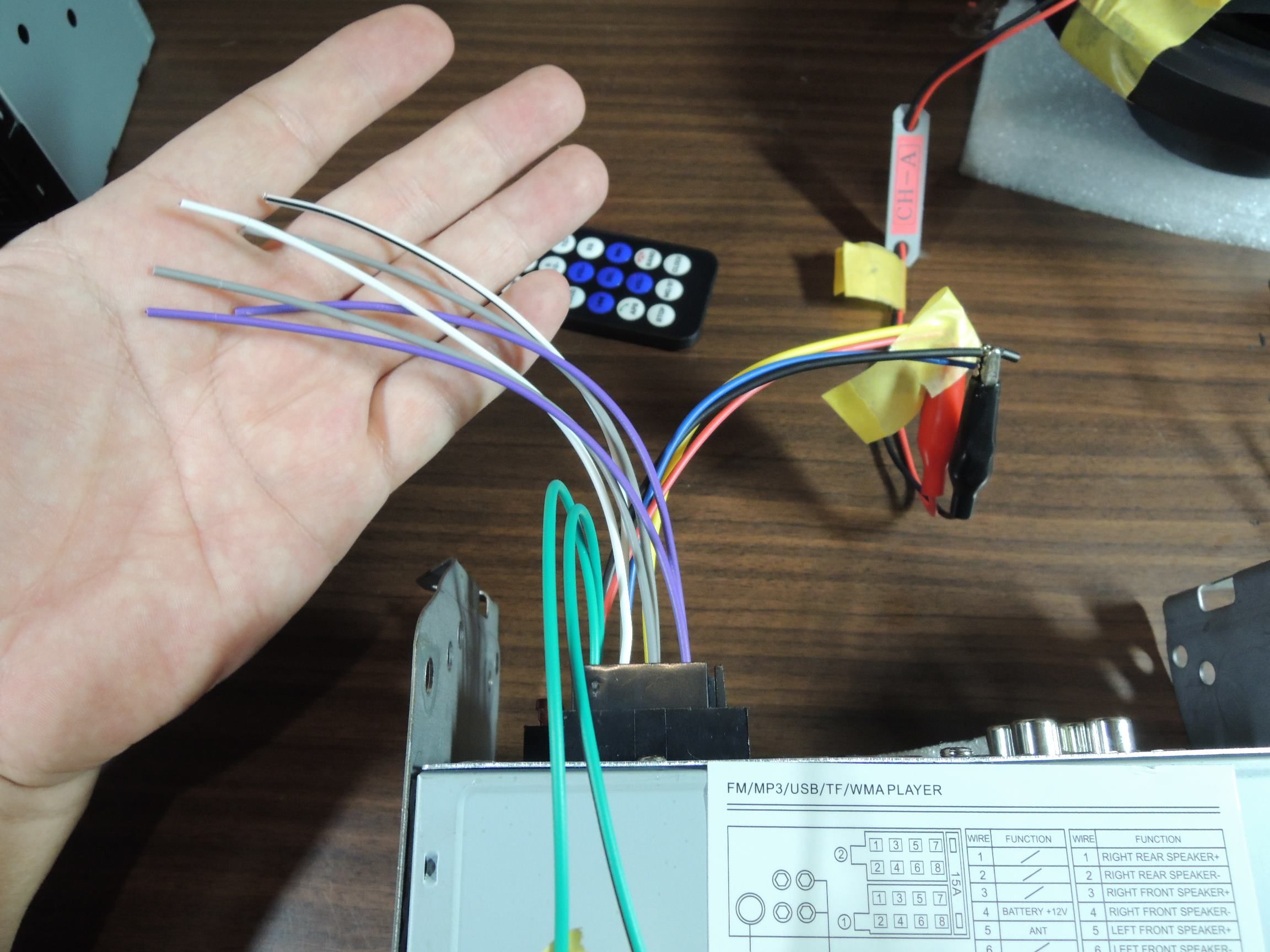

配線備忘
黄：ＶＣＣ
赤：ＡＣＣ
黒：ＧＮＤ
青：ＡＮＴ
緑：左リアＳＰ+ 緑黒：左リアＳＰー
白：左フロントＳＰ+ 白黒：左フロントＳＰー
灰：右フロントＳＰ+ 灰黒：右フロントＳＰー
紫：右リアＳＰ+ 紫黒：右リアＳＰー
１っこ鳴らしただけで、結構熱持つｗ
４個はとても鳴らせそうも無いねｗ

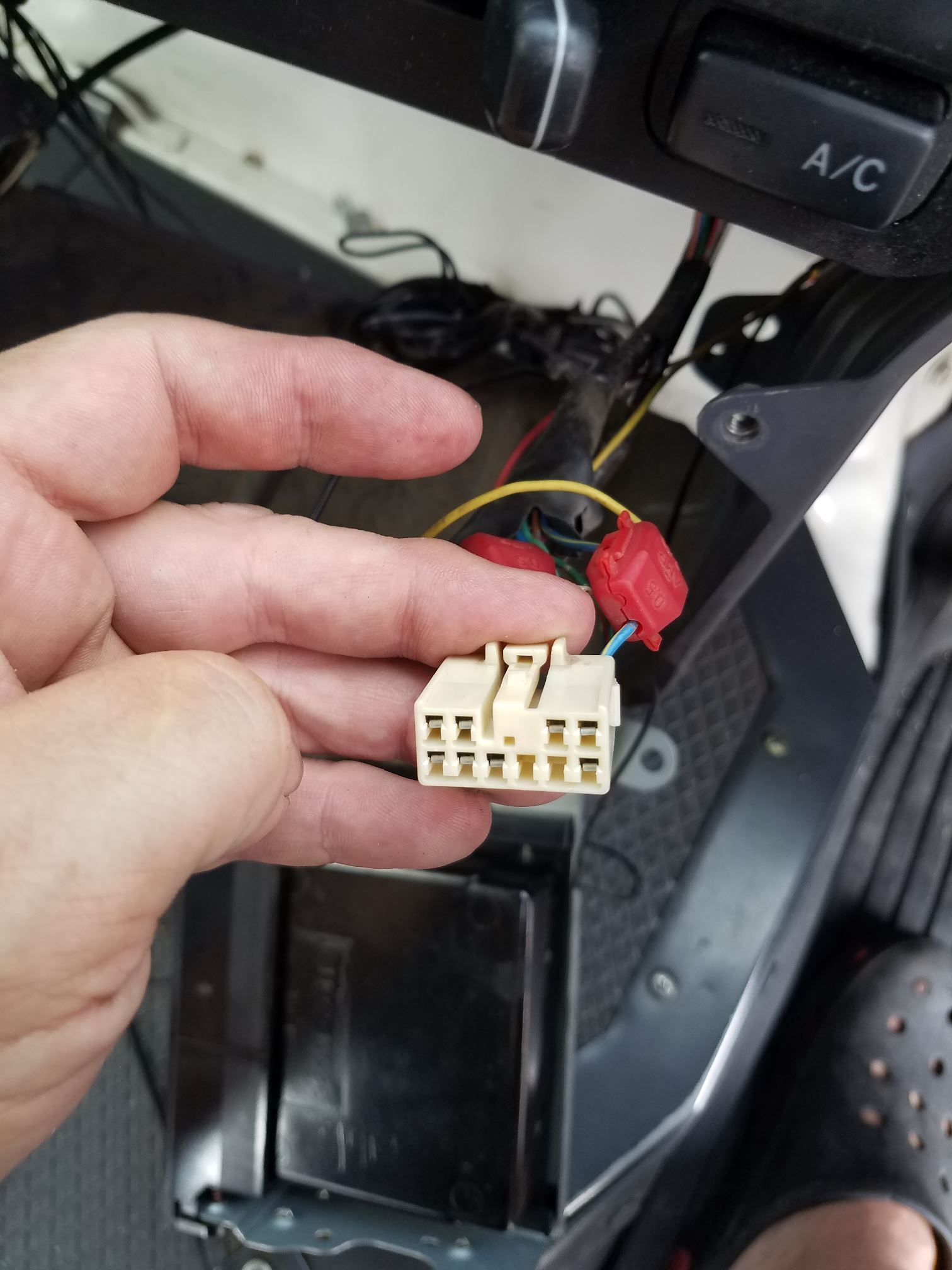

純正オーディオコネクタ 備忘
指し側 １０Ｐ 中 8Ｐ使用
裏側
赤緑：ＡＣＣ 赤が出てる線
緑赤：ＩＬＬ+
茶 ：ＧＮＤ 黒が出てる線
黄緑：左+ 青：左ー
桃 ：右+ 紫：右ー

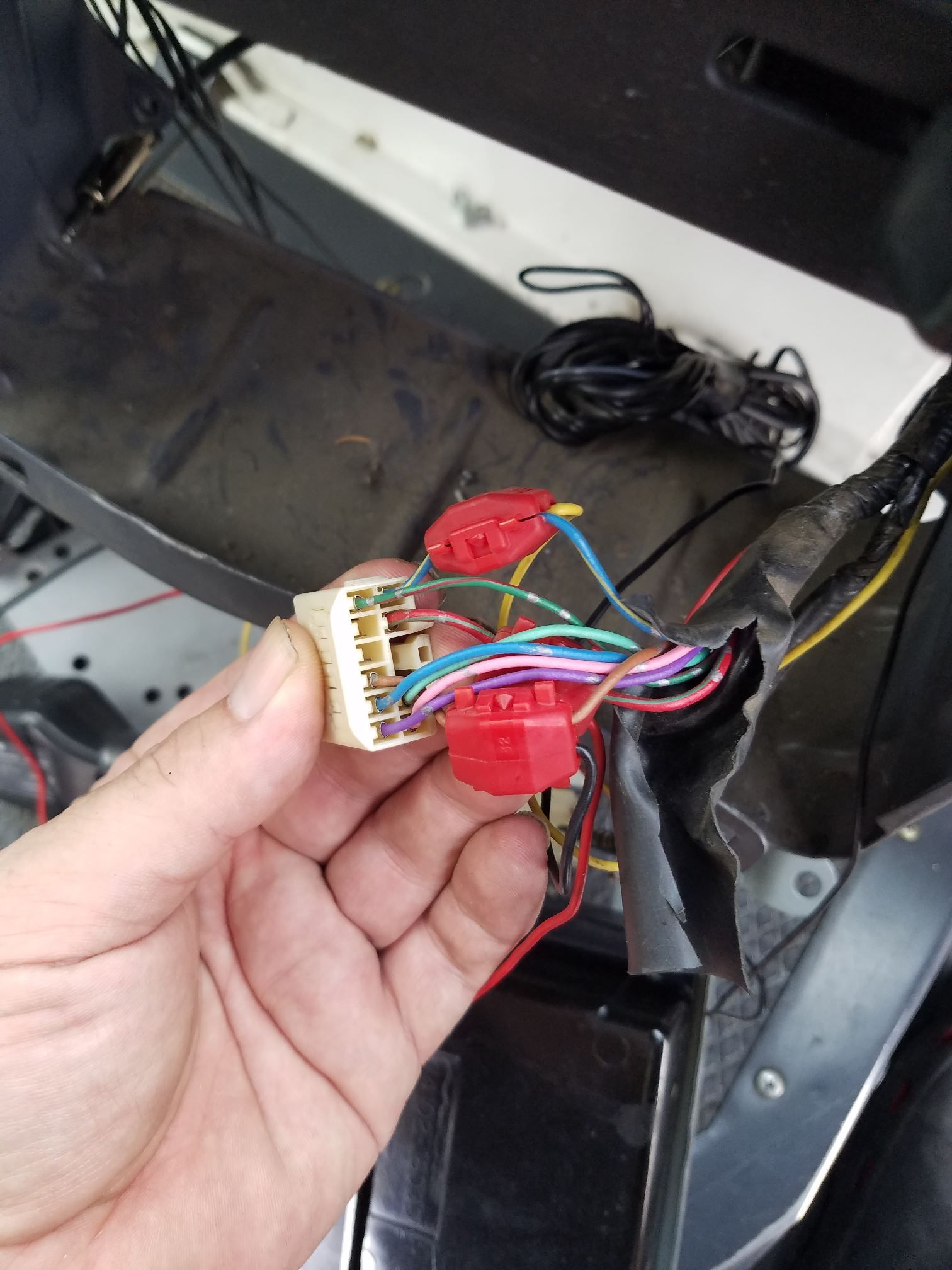

ワンタッチコネクタは、ETCへ行ってました。
前オーナーが施工したっぽいね
これも次回、一緒にやり直すことにします。
密林で爆安
青歯オーディオをポチる。
バラックでテスト
なんの問題も無くスルッと、スマホと接続ＯＫ
でも、音が・・・
素人耳でも分かるくらい へぼいｗ
でも・・・
まあ・・・
リモコンも、ちゃんと動作ＯＫ！
ま、仮の姿って事で我慢します。
配線備忘
黄：ＶＣＣ赤：ＡＣＣ
黒：ＧＮＤ
青：ＡＮＴ
緑：左リアＳＰ+ 緑黒：左リアＳＰー
白：左フロントＳＰ+ 白黒：左フロントＳＰー
灰：右フロントＳＰ+ 灰黒：右フロントＳＰー
紫：右リアＳＰ+ 紫黒：右リアＳＰー
１っこ鳴らしただけで、結構熱持つｗ
４個はとても鳴らせそうも無いねｗ
純正オーディオコネクタ 備忘
指し側 １０Ｐ 中 8Ｐ使用
裏側
赤緑：ＡＣＣ 赤が出てる線
緑赤：ＩＬＬ+
茶 ：ＧＮＤ 黒が出てる線
黄緑：左+ 青：左ー
桃 ：右+ 紫：右ー
ワンタッチコネクタは、ETCへ行ってました。
前オーナーが施工したっぽいね
これも次回、一緒にやり直すことにします。
