2019.10.15
カテゴリ： アーバンサポーター
ベッドの柱 製作開始

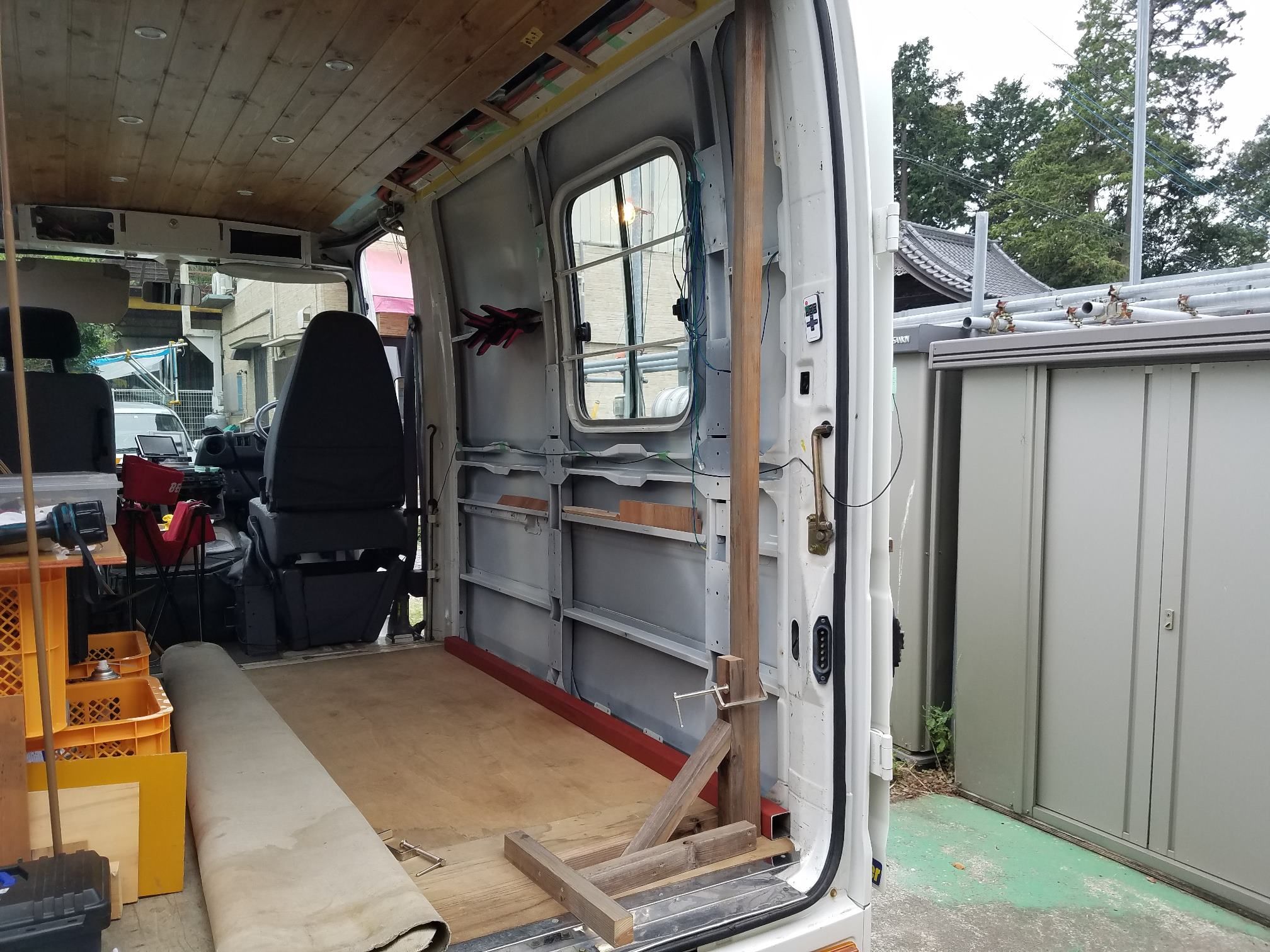

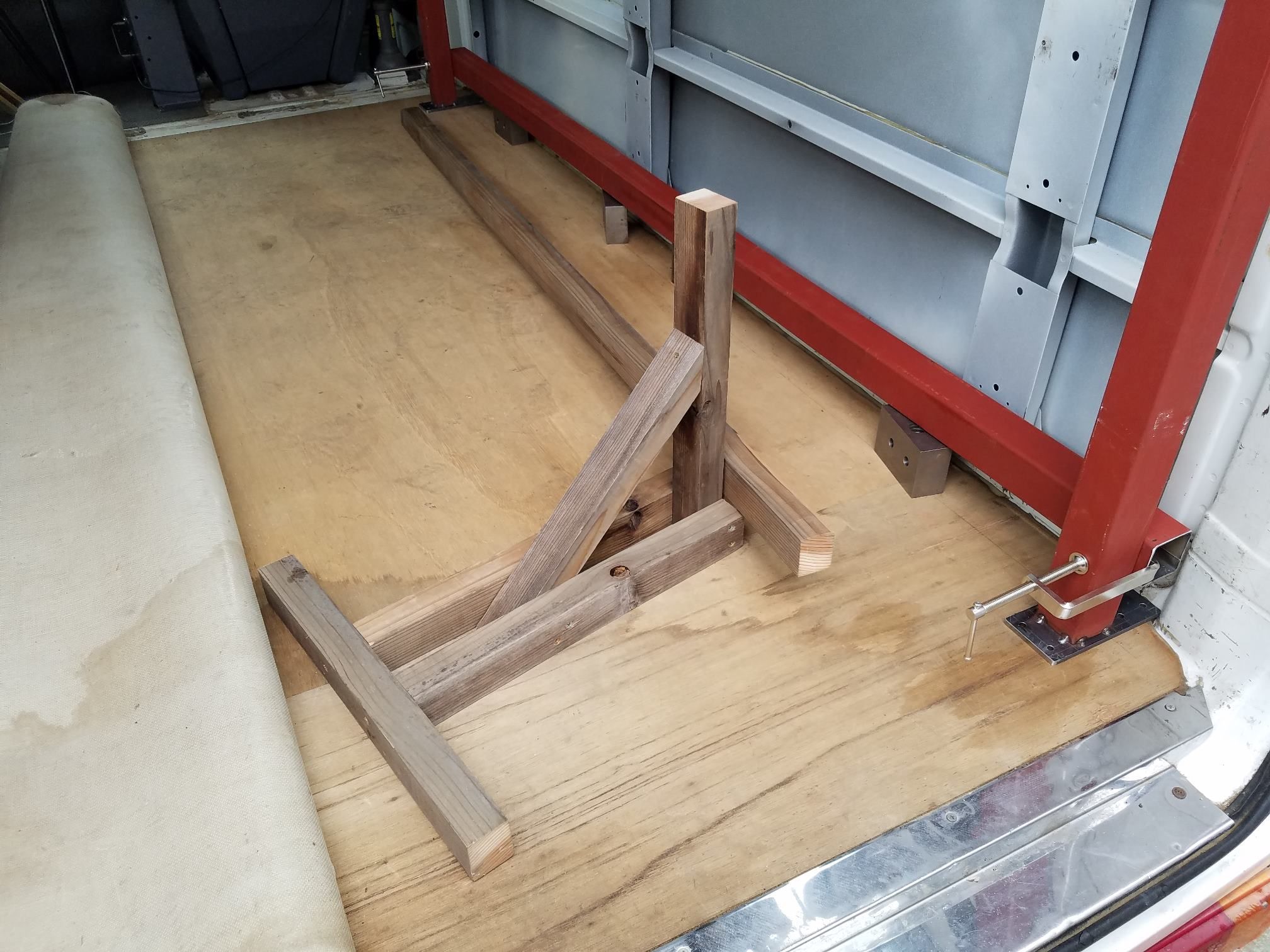

検討で使っていた木のサイズ感を参考に

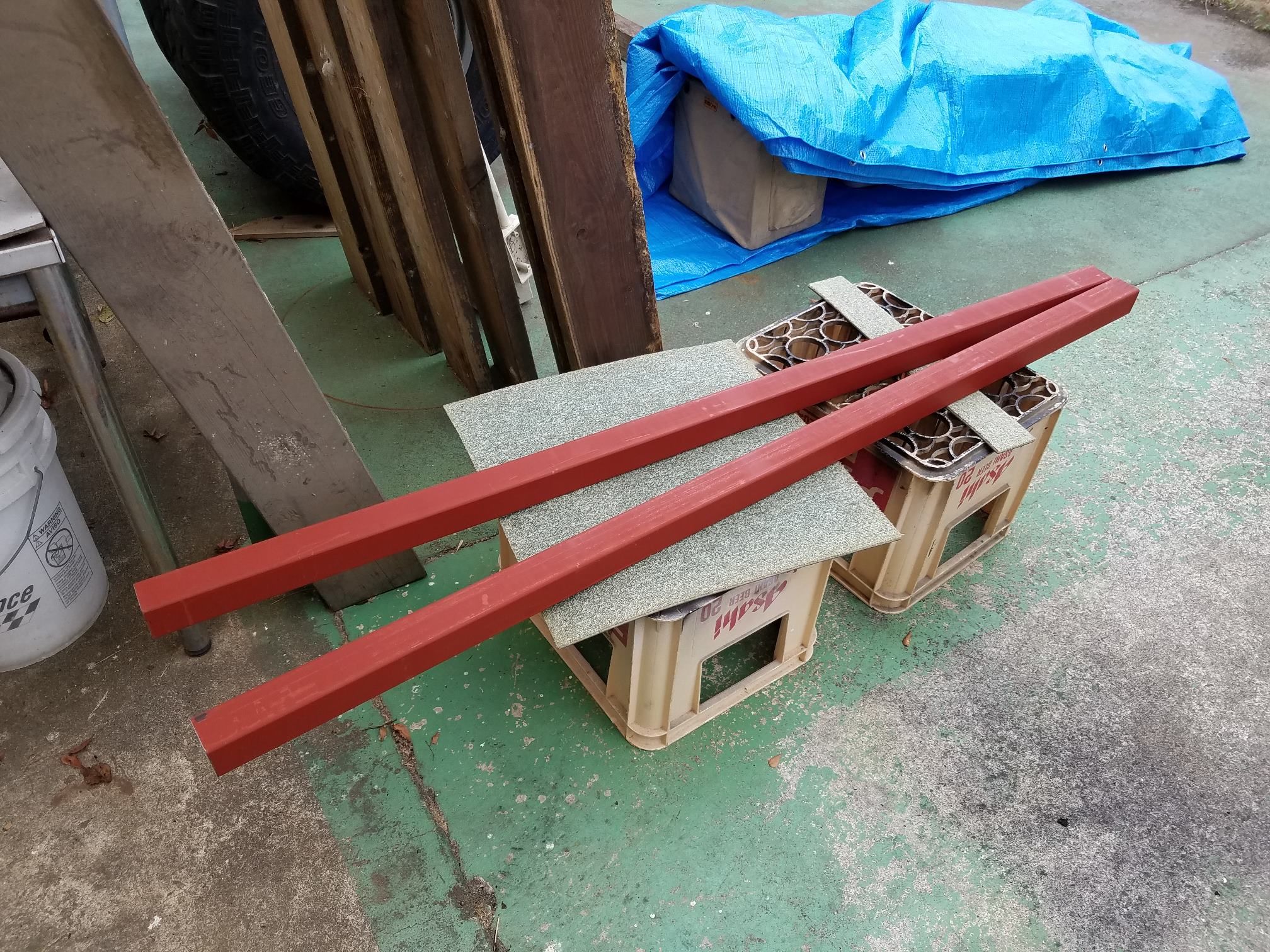

使う材料はもちろんホムセンで買える鉄

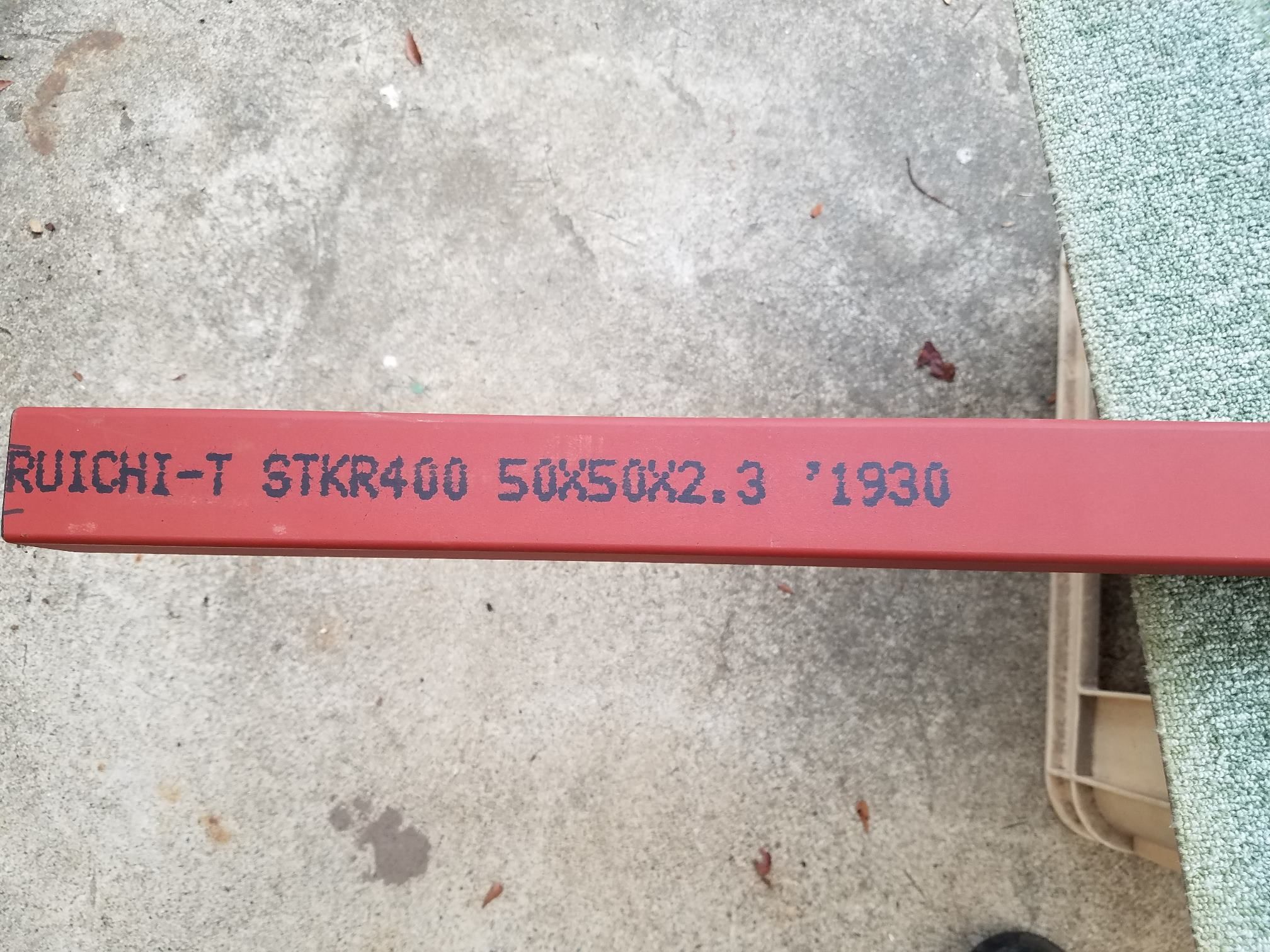

50□ t2.3
ちょっとオーバースペックだった感が
否めない・・・
50□ t＝1.6 or 40□で 十分だったと思う。
ｍ単価の最も安かった角パイを選択したら
こうなった・・・
訳ですけどねｗ
気を取り直して

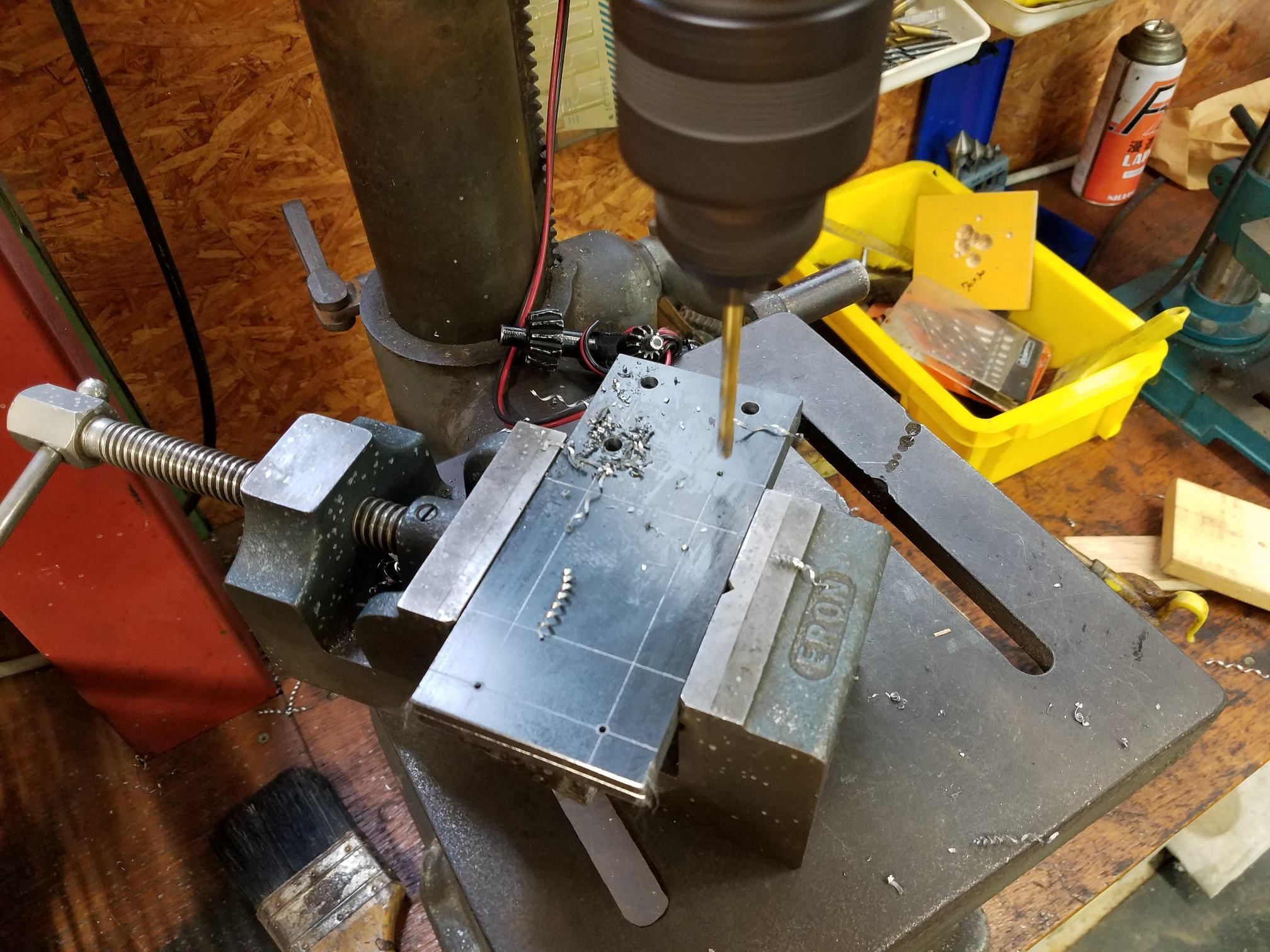

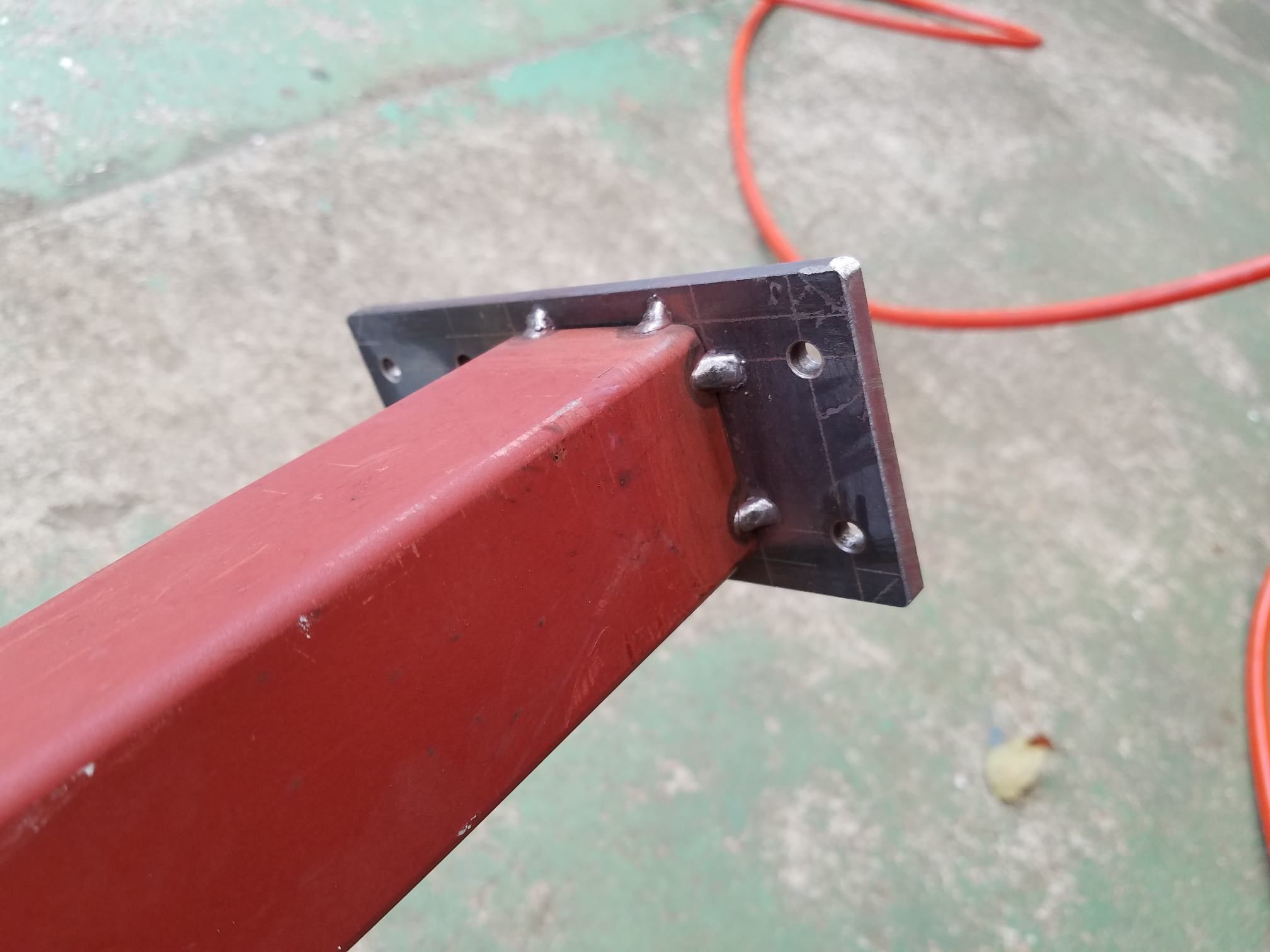

柱の「足/ベースプレート」を2枚製作

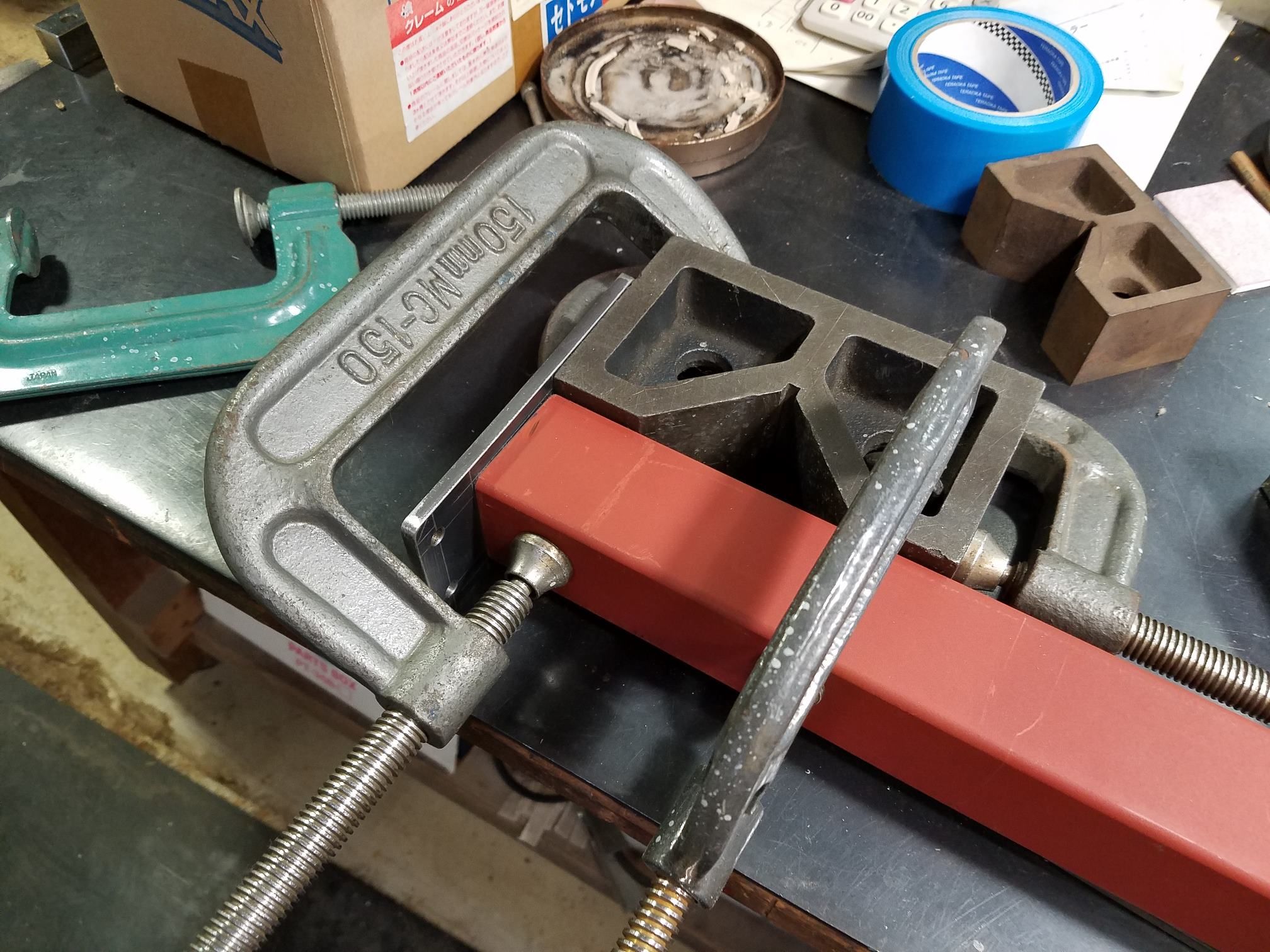

定番の上で万力で挟みまくって
それなりの点付けで様子見

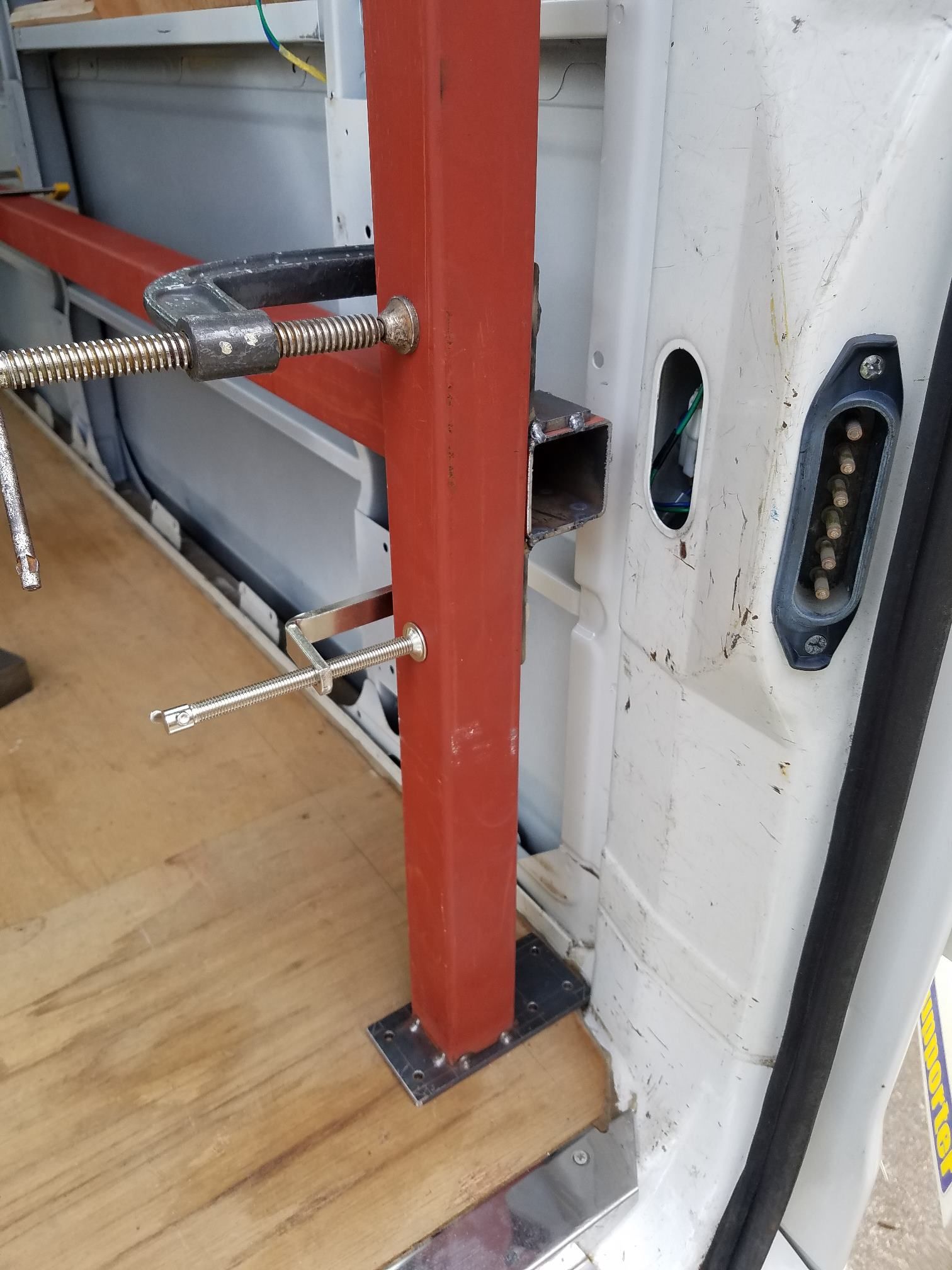

サポートで挟んで仮固定
問題なさげ。
あっちゅーまに、お役御免となった
「垂直君」
お疲れ！

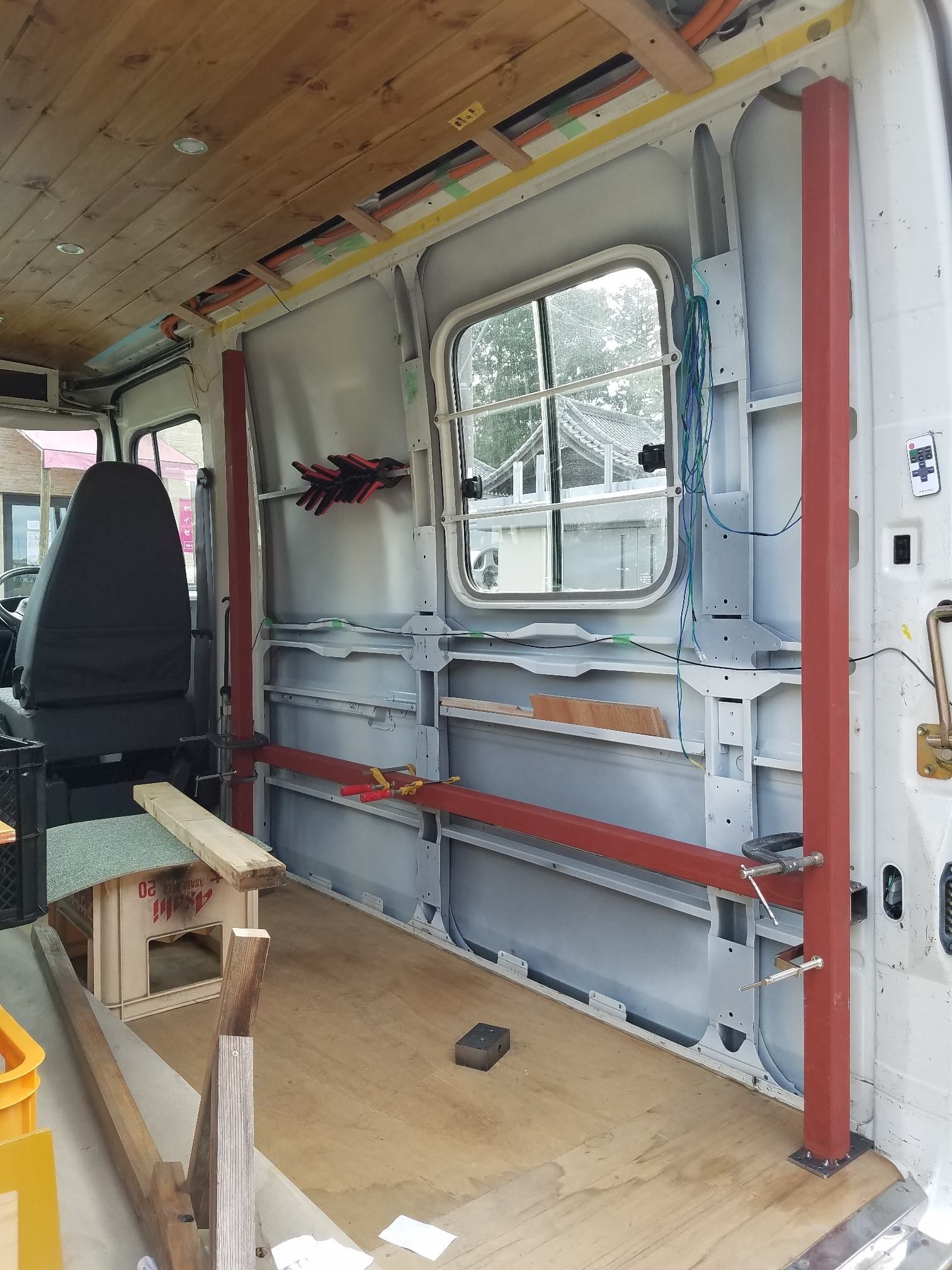

サイドサポートを
ボディーにクランプ

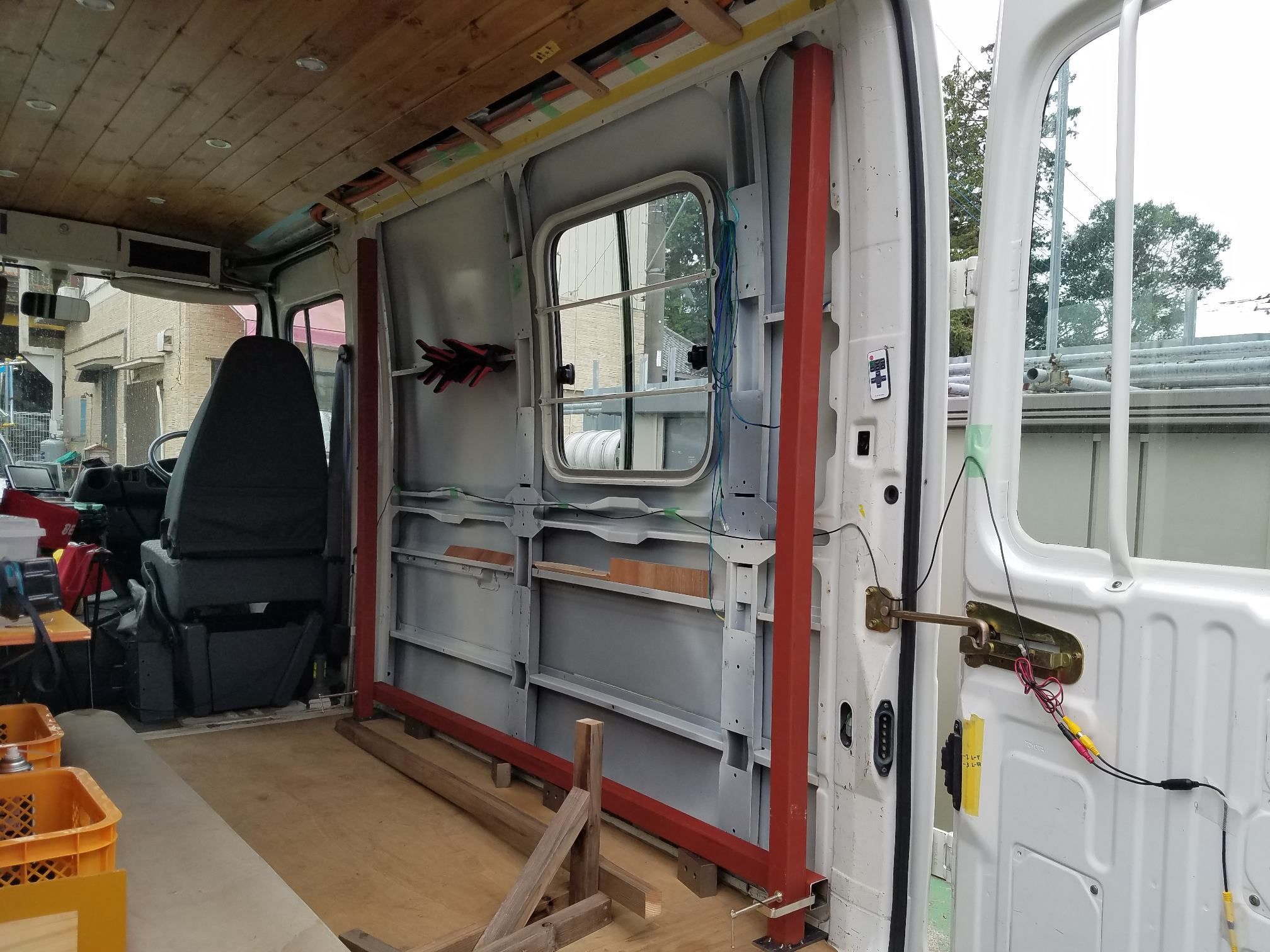

完全に自立させてみた
サポートと柱の固定は
サポートに Ｌ75ｰt6 の耳を
両脇に溶接
最初は
耳付けずに、柱と直溶接を考えてたんだけど
直角出しずらいし
仮固定＆調整も面倒くさいので
耳付けた。
まあ結果的にラフにやっても
面が出るんで正解だったかな。

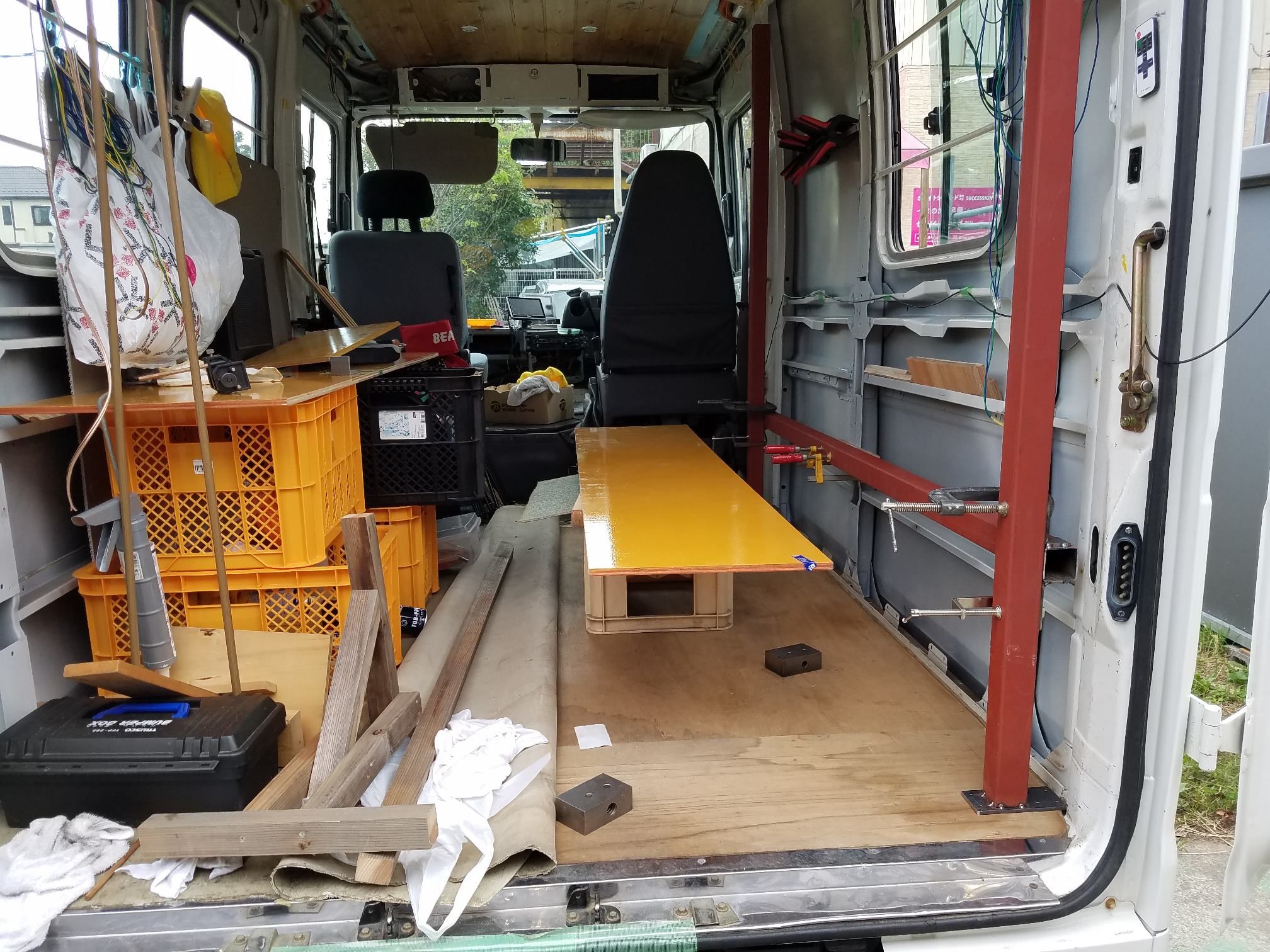

大体の、ベッドの高さと出幅の確認
真ん中のコンパネの左端がベッド端
左のテーブルは、
ほぼ
このままのサイズ感で
キャンカーの構成要件の設備類を導入予定
ベッド可動部655mm
→フラット面幅730mm「655+50+24」）では、
ちょっとデカイね。
通路が狭い感じ
通路部は
パネル入れて全面フラット化も
考えてるので
折りたたみベッドは
もう少し小さい幅で検討しよう。
検討で使っていた木のサイズ感を参考に
使う材料はもちろんホムセンで買える鉄
50□ t2.3
ちょっとオーバースペックだった感が
否めない・・・
50□ t＝1.6 or 40□で 十分だったと思う。
ｍ単価の最も安かった角パイを選択したら
こうなった・・・
訳ですけどねｗ
気を取り直して
柱の「足/ベースプレート」を2枚製作
定番の上で万力で挟みまくって
それなりの点付けで様子見
サポートで挟んで仮固定
問題なさげ。
あっちゅーまに、お役御免となった
「垂直君」
お疲れ！
サイドサポートを
ボディーにクランプ
完全に自立させてみた
サポートと柱の固定は
サポートに Ｌ75ｰt6 の耳を
両脇に溶接
最初は
耳付けずに、柱と直溶接を考えてたんだけど
直角出しずらいし
仮固定＆調整も面倒くさいので
耳付けた。
まあ結果的にラフにやっても
面が出るんで正解だったかな。
大体の、ベッドの高さと出幅の確認
真ん中のコンパネの左端がベッド端
左のテーブルは、
ほぼ
このままのサイズ感で
キャンカーの構成要件の設備類を導入予定
ベッド可動部655mm
→フラット面幅730mm「655+50+24」）では、
ちょっとデカイね。
通路が狭い感じ
通路部は
パネル入れて全面フラット化も
考えてるので
折りたたみベッドは
もう少し小さい幅で検討しよう。
