徐々に形になってきた ベッドの柱
一通りパーツが出来たので位置決めと本溶接作業です。

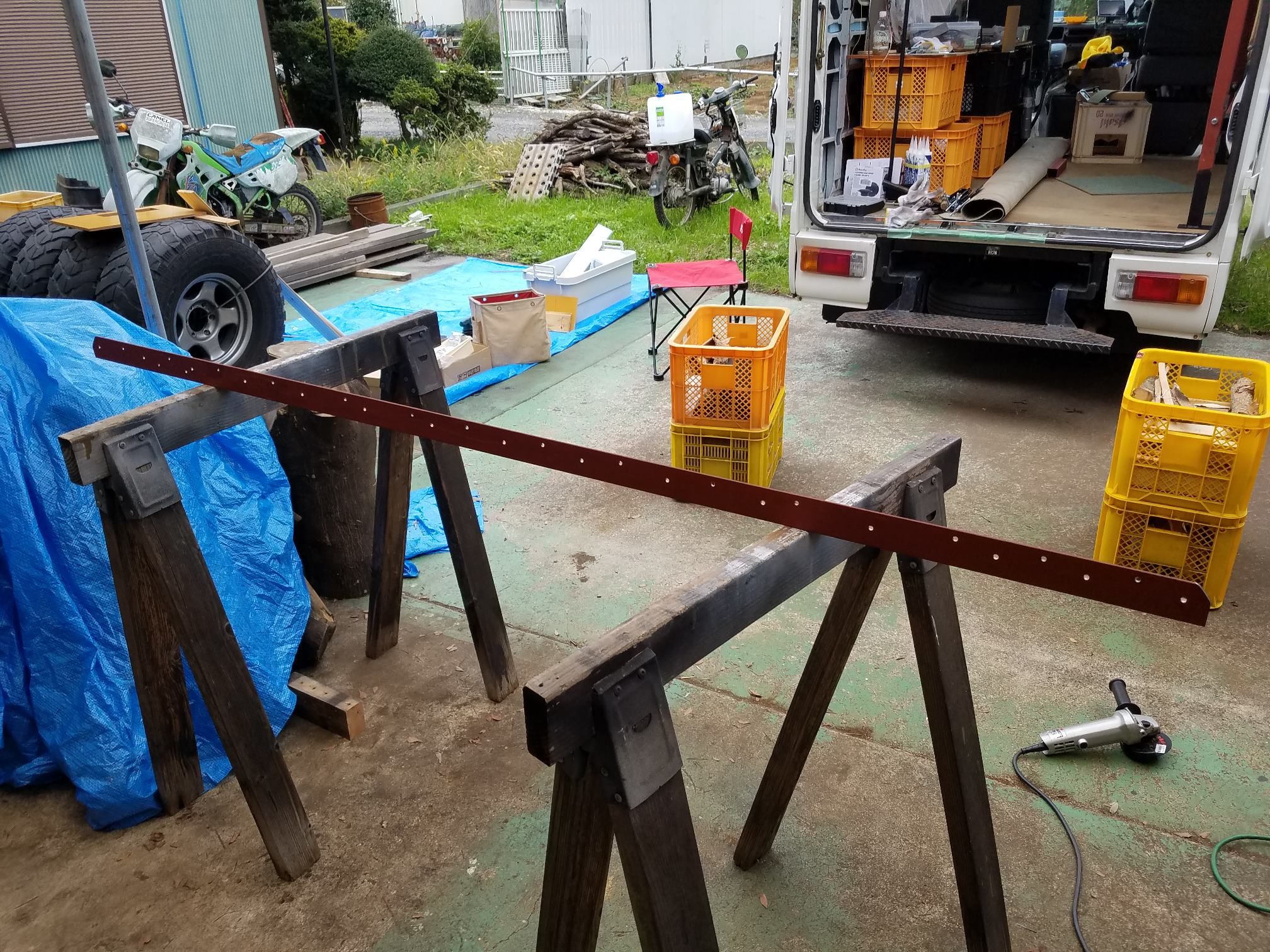

柱の表面に、定盤の上でポンチしたマーカー点間を
対角で測って、まあ1mm以下の誤差にしたんで
平行四辺形ってことはないはず。
結構な時間かかりました。

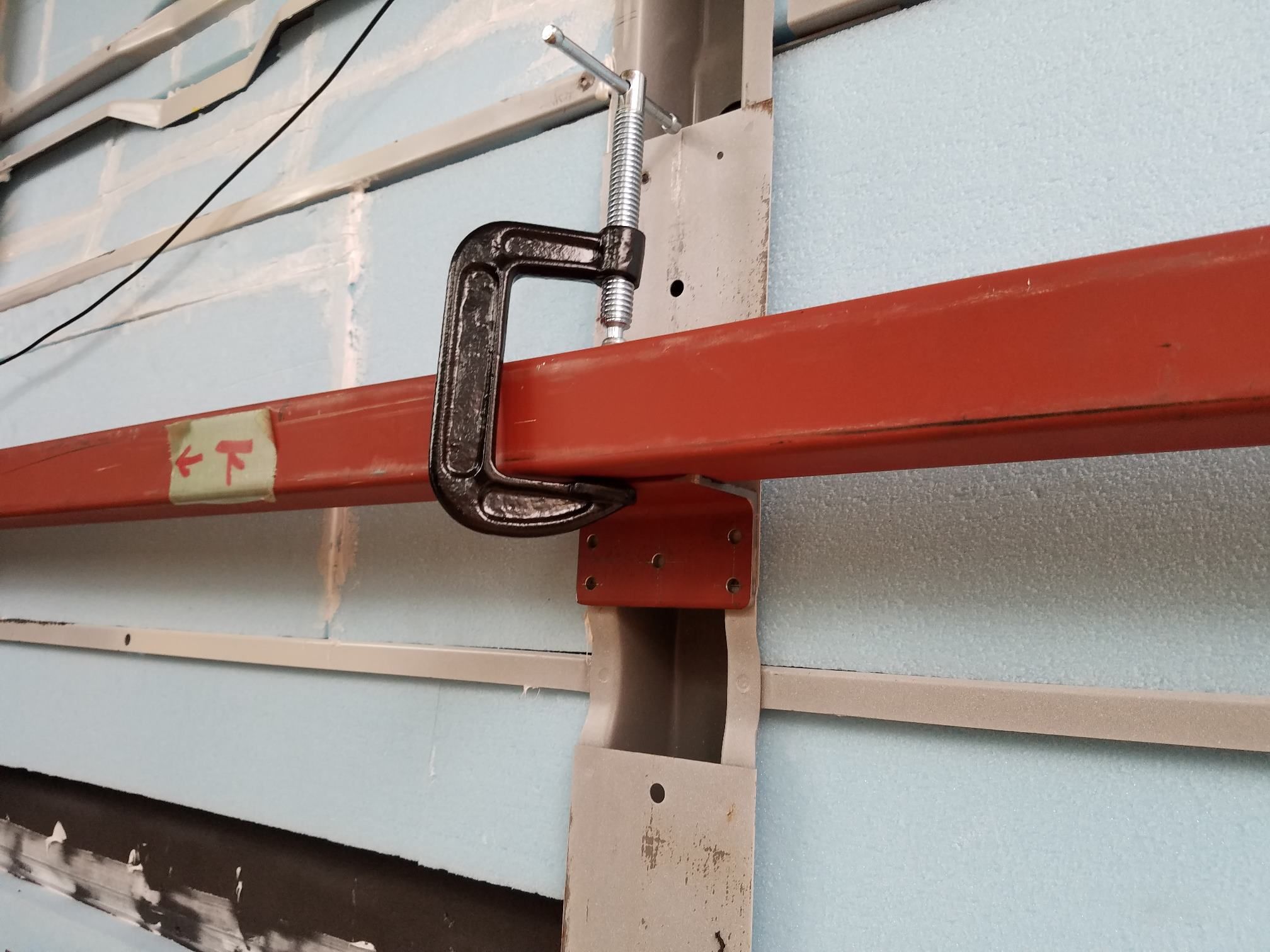

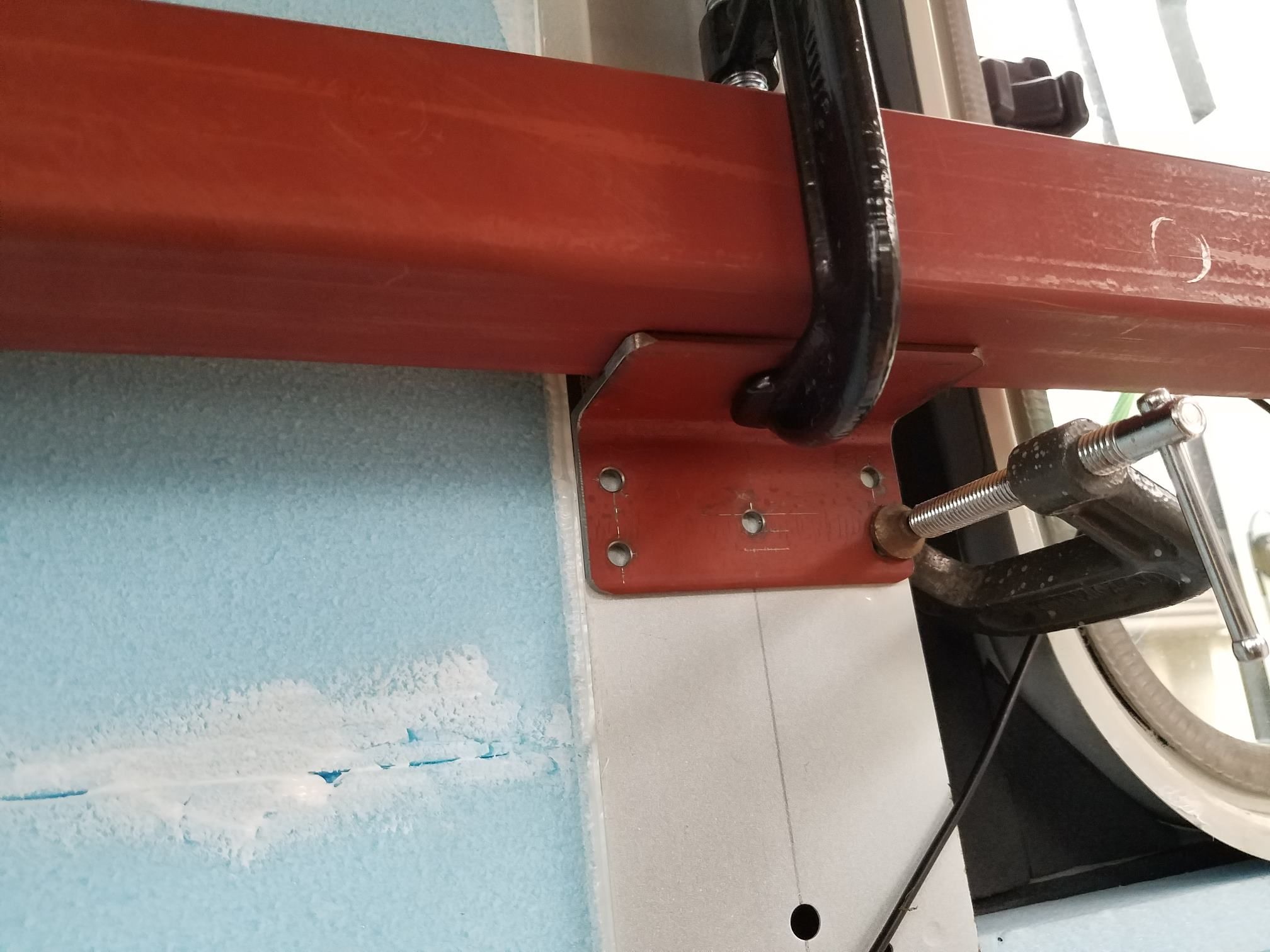

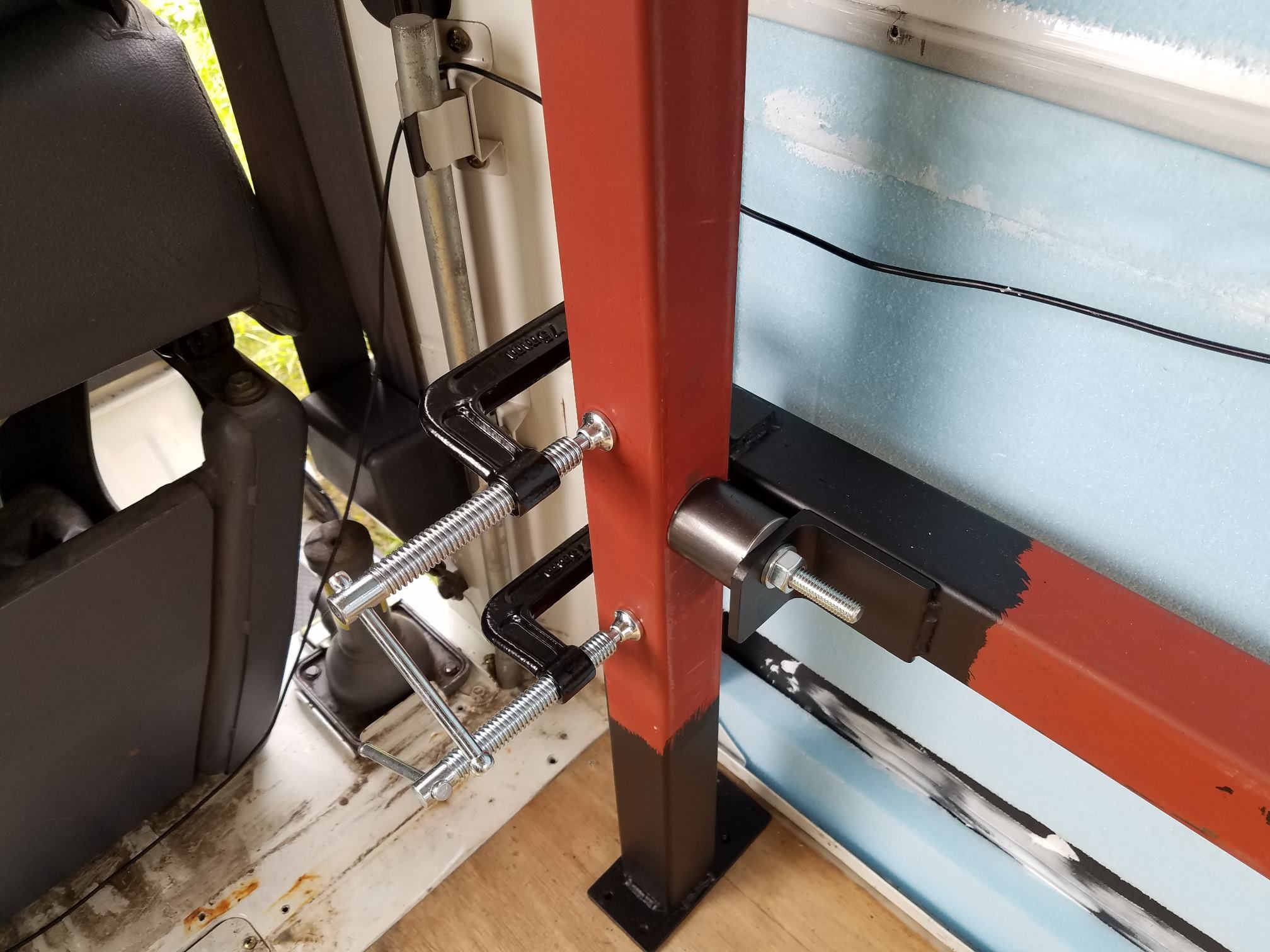

で、サイドサポートの耳と柱をガッチリ万力で固定
柱の位置出しには、カラーも使います。
で、なんとか運び出して
やっと溶接準備完了！

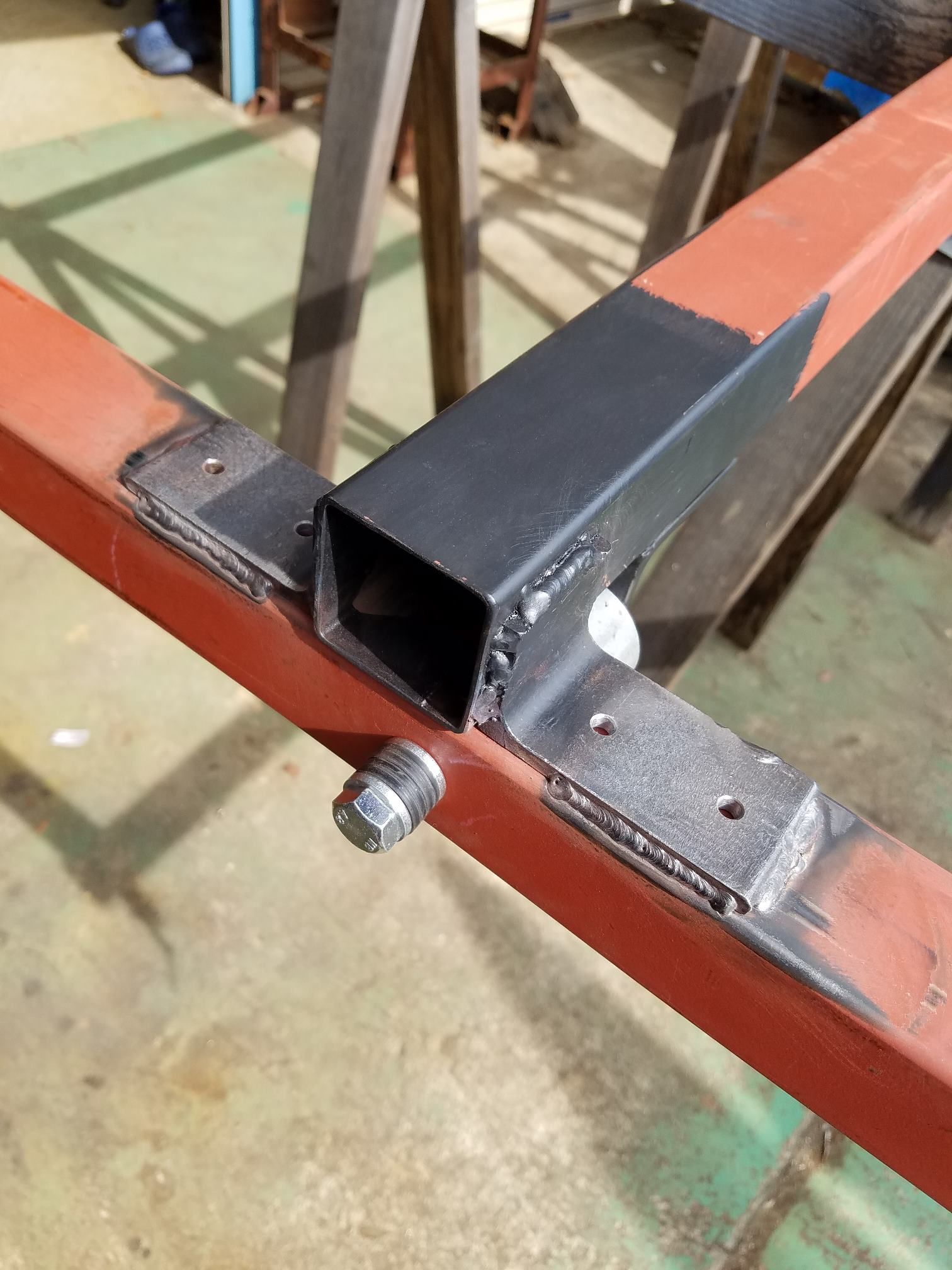

サイドサポートは 耳の溶接だけで持たせるので
ちょっと気を使って溶接した。
サイドサポート部の溶接の汚いことｗ
まあ、耳の方は持つでしょｗ

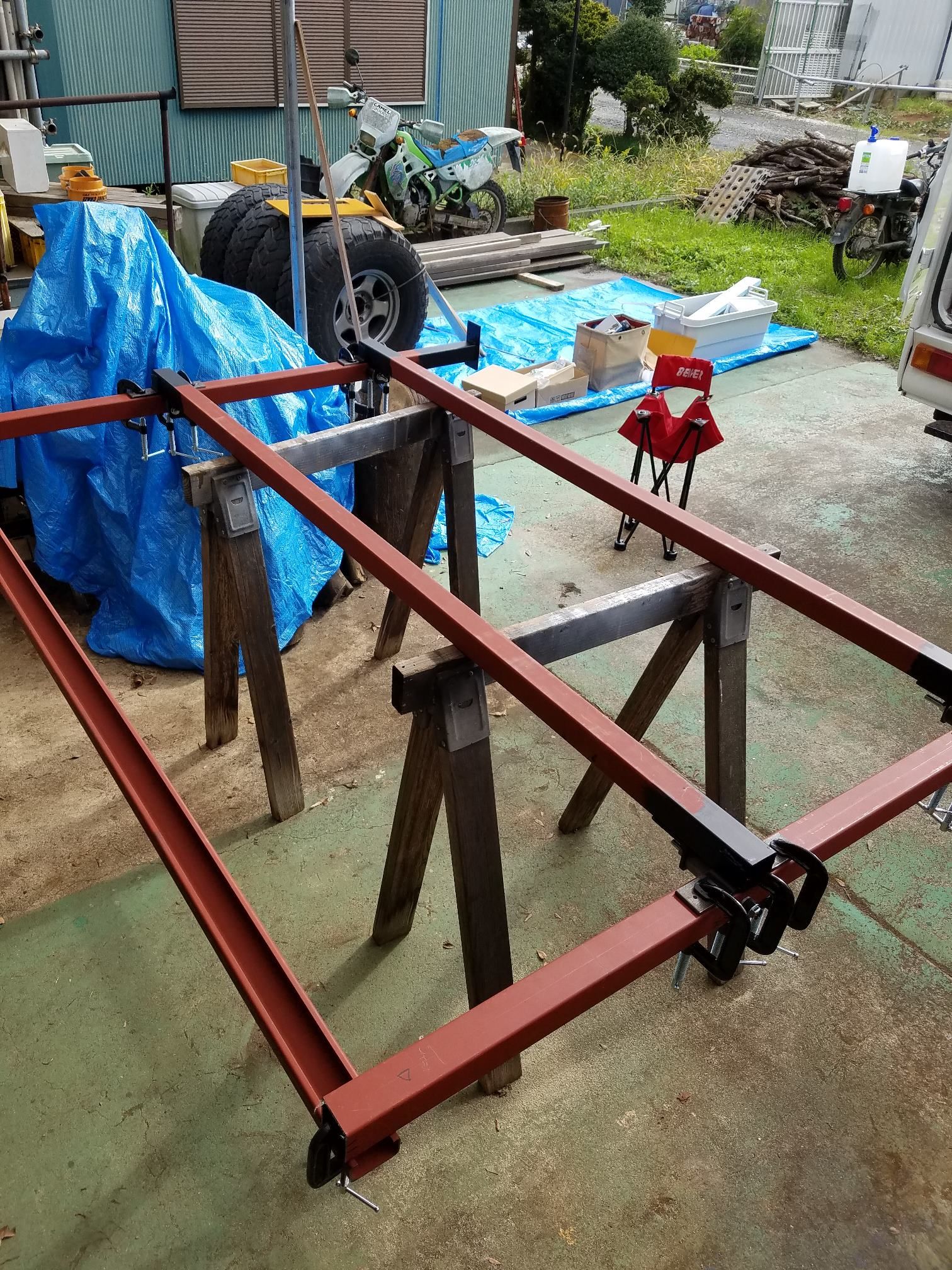

ついに、柱自立！
一番上の横バーは
仮の冶具・・・（柱のずれ防止）

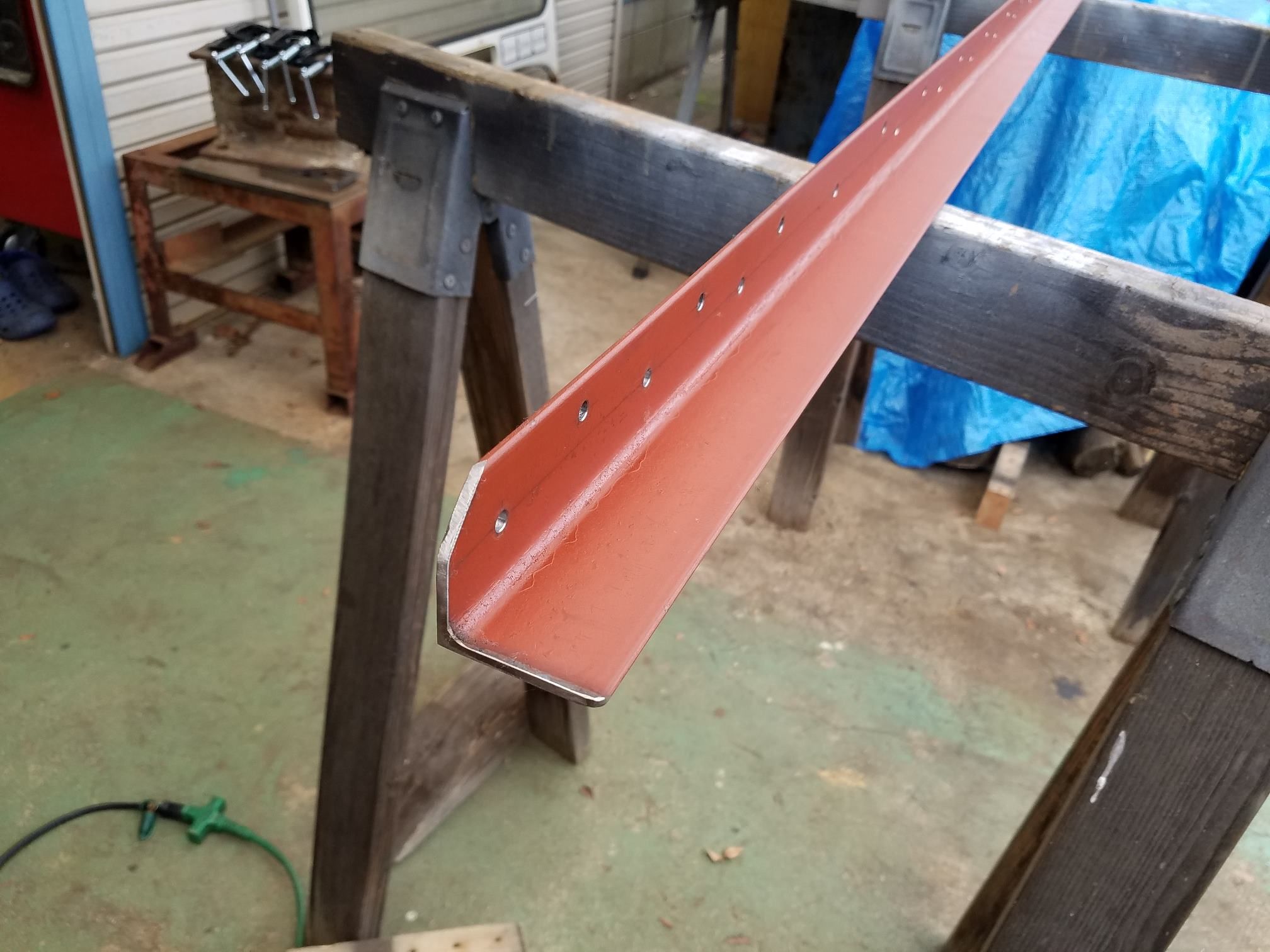

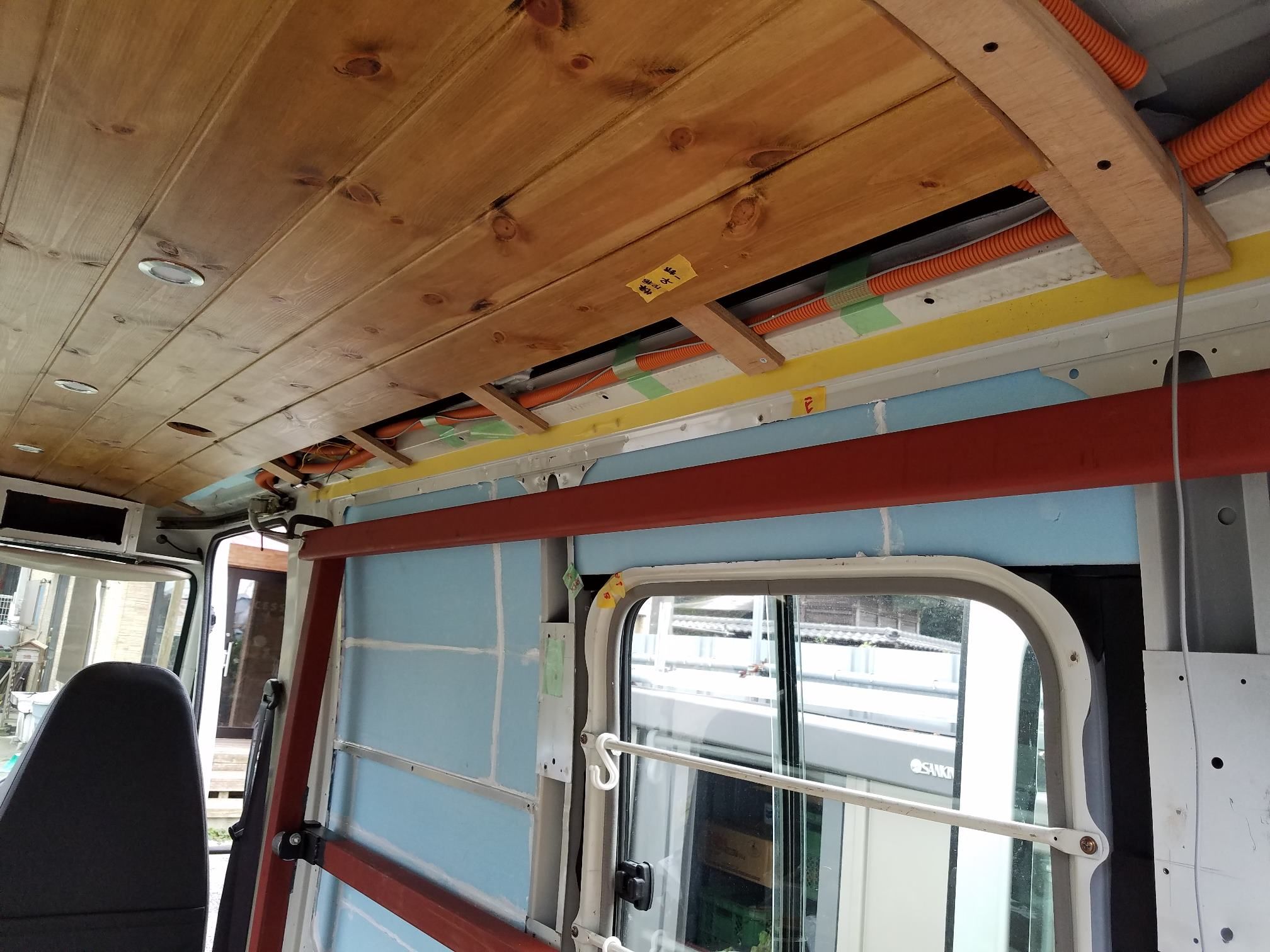

横バーの上の、ボディーパネル部分に
柱の上側の押さえを設置する計画
穴開けまくりなのは
目見失敗で、開けなおしたからｗ

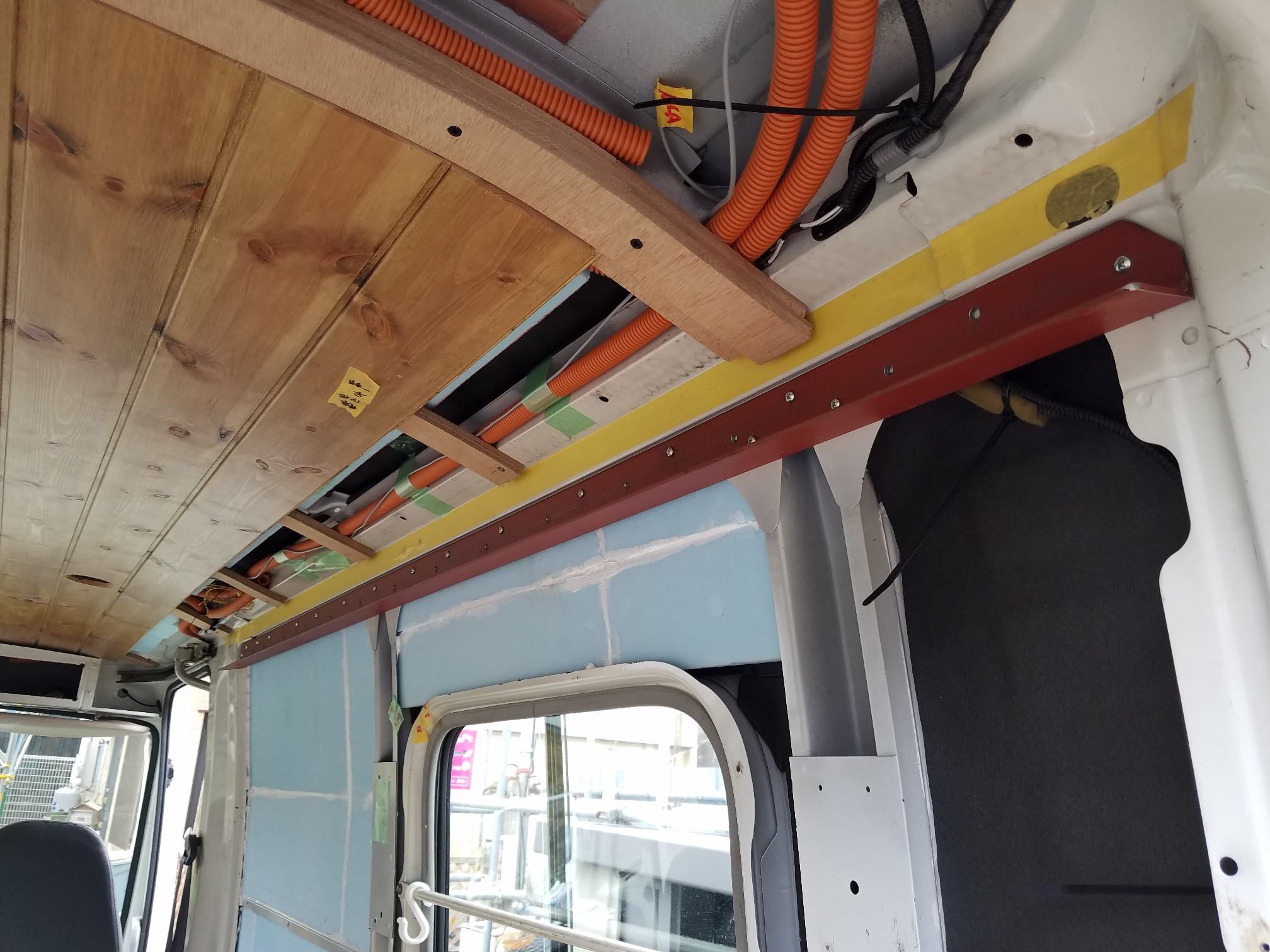

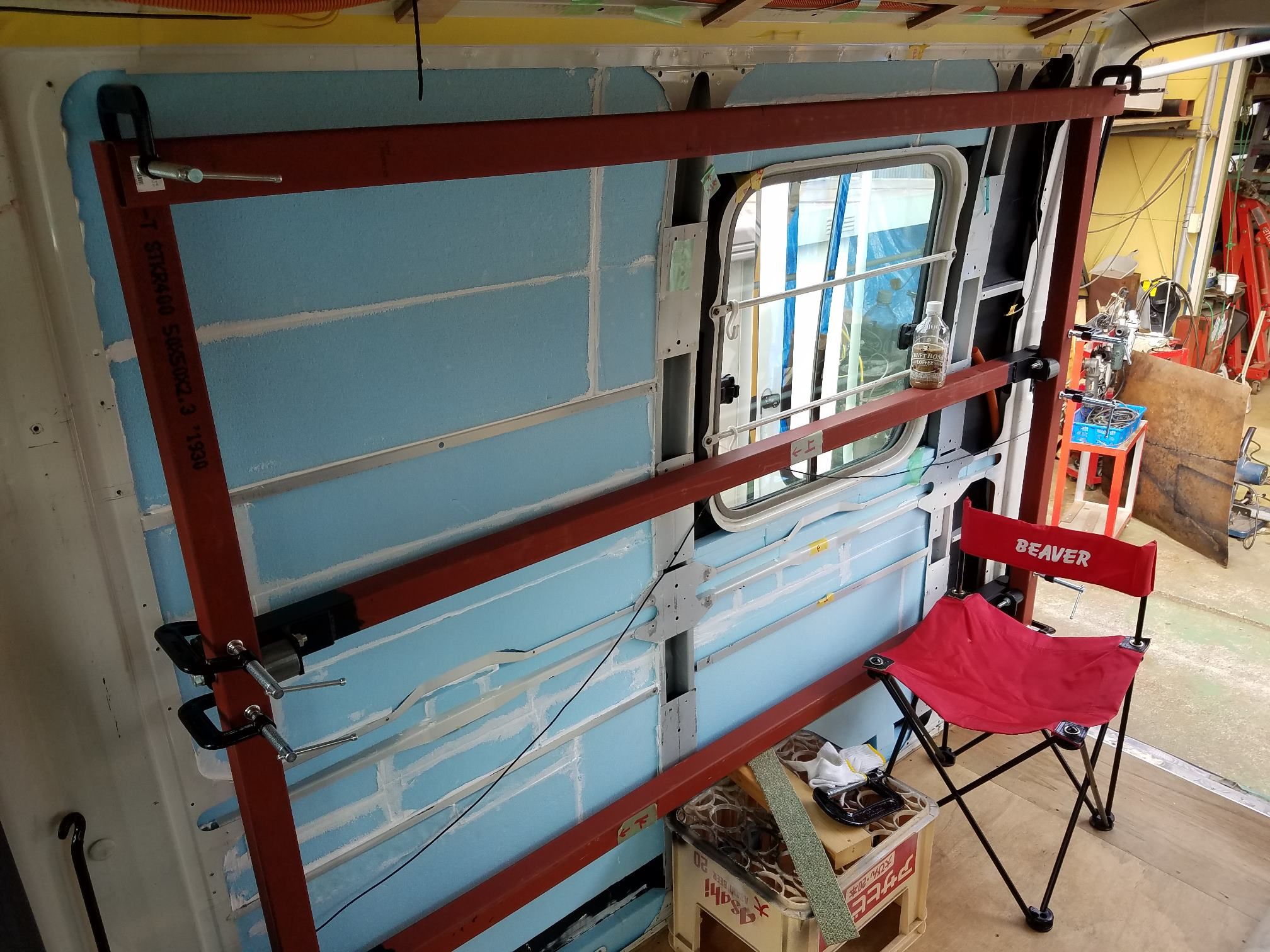

全体はこんな感じ
穴だらけ・・・

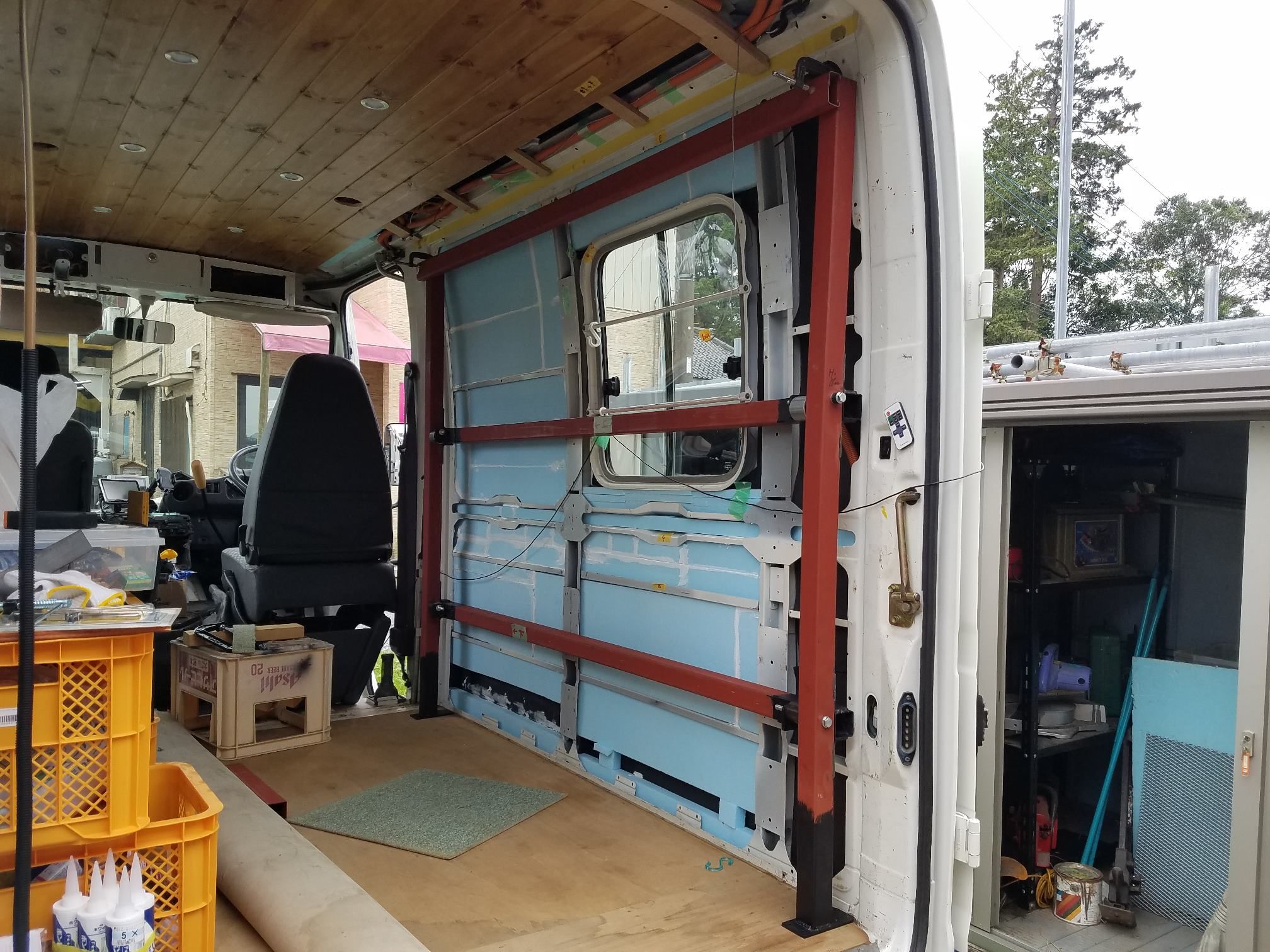

ボディーにつけた状態

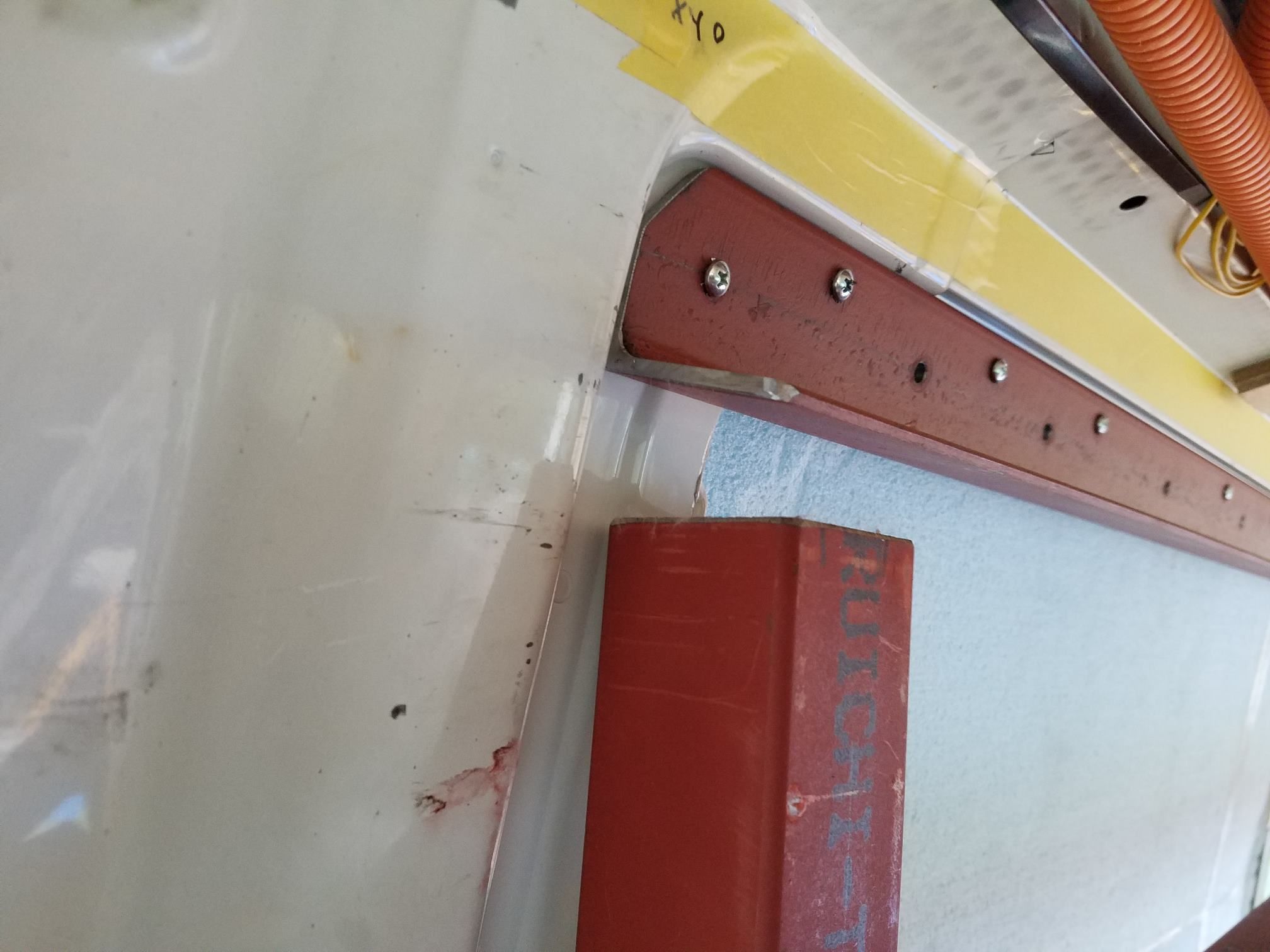

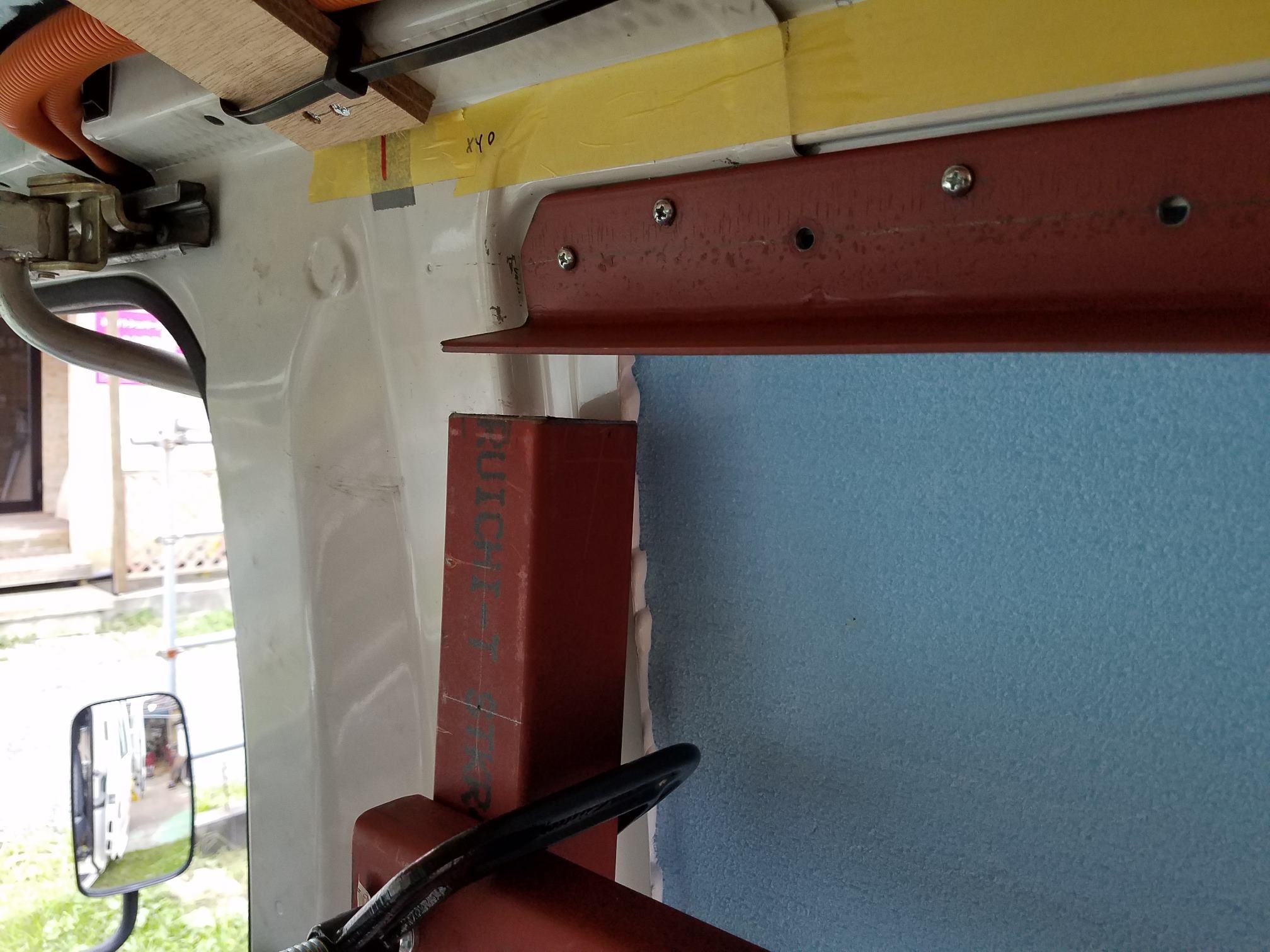

上部Ｌチャンと、柱のクリアランス
（後部）

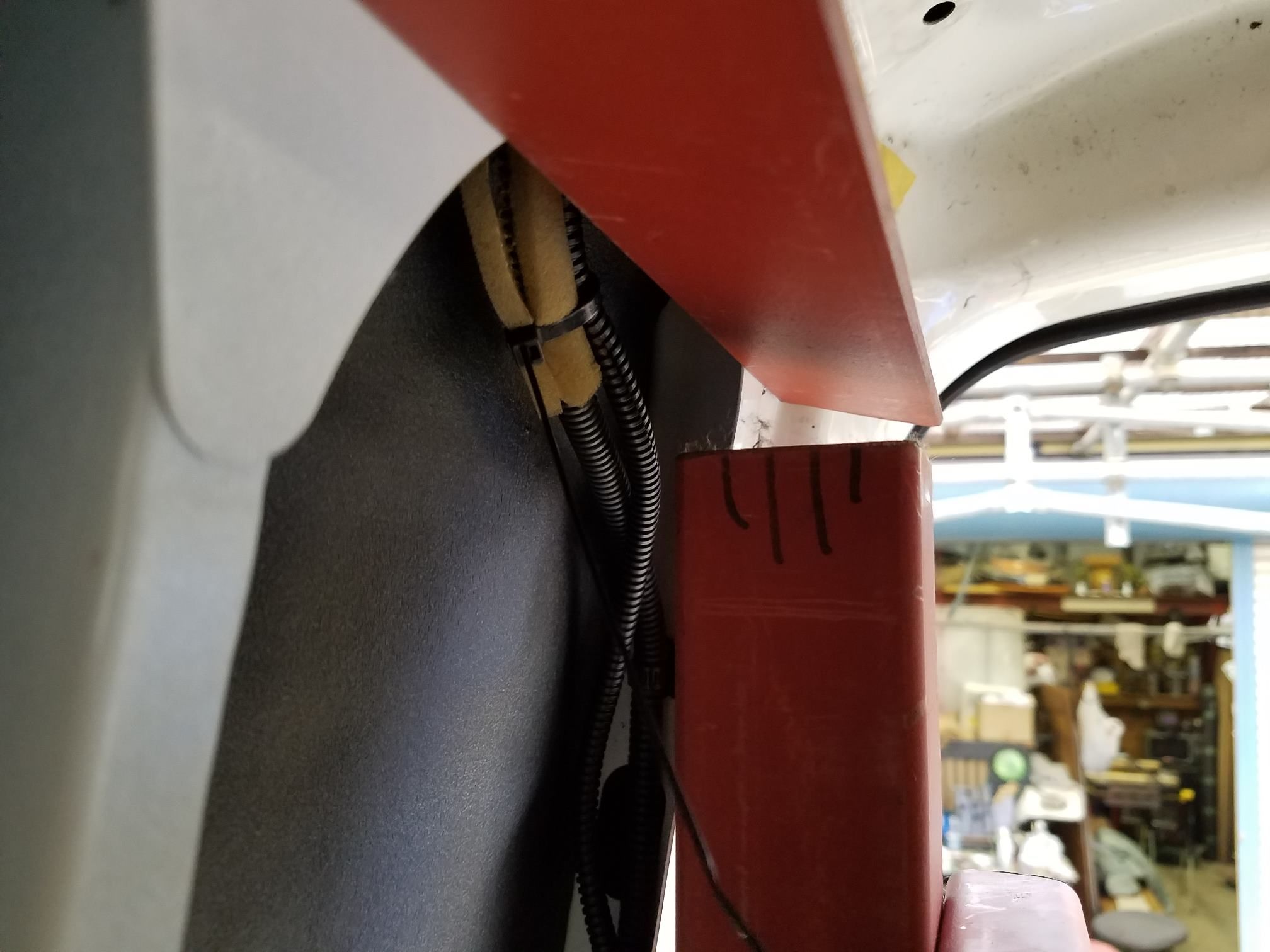

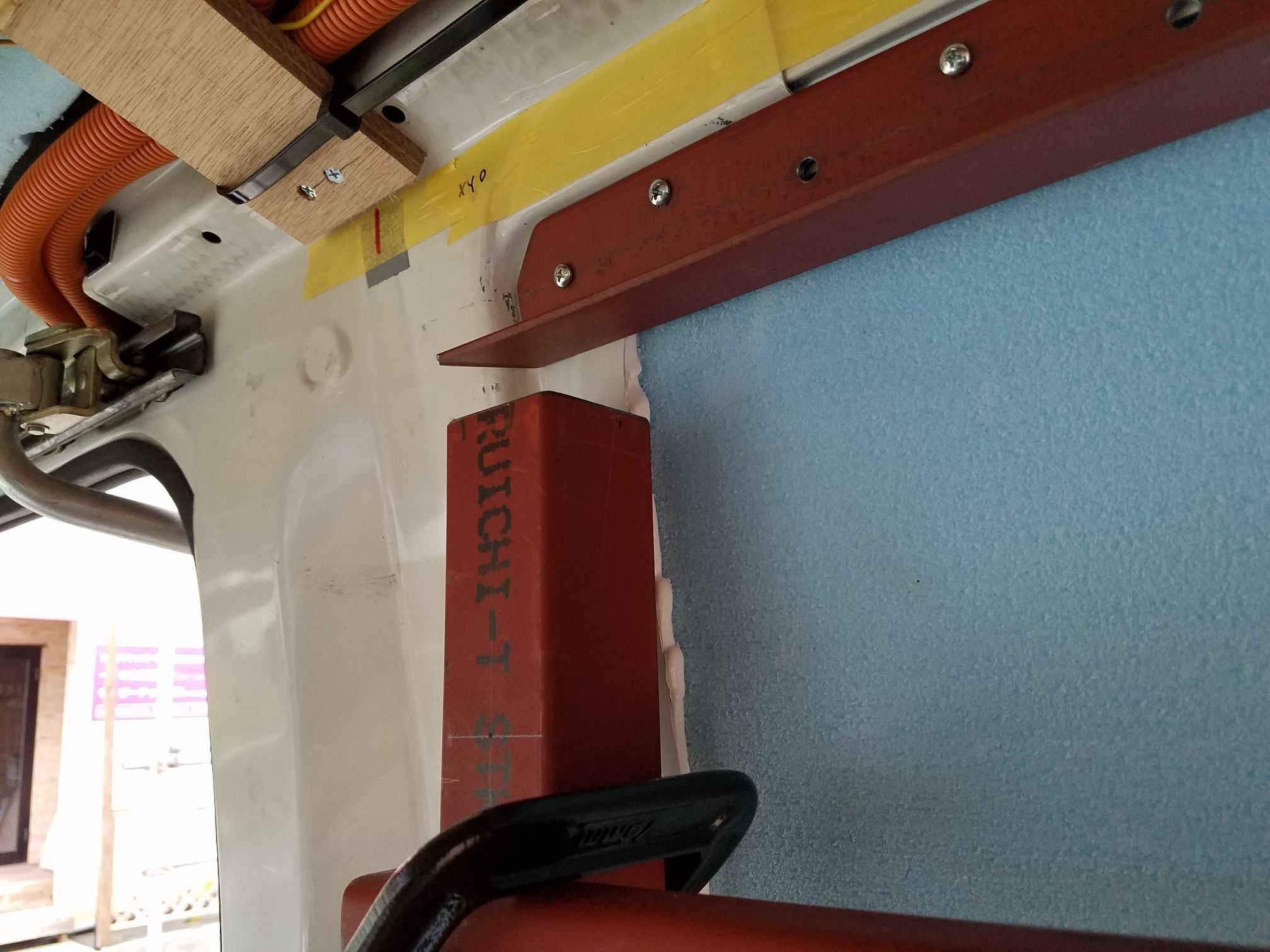

同じく後部

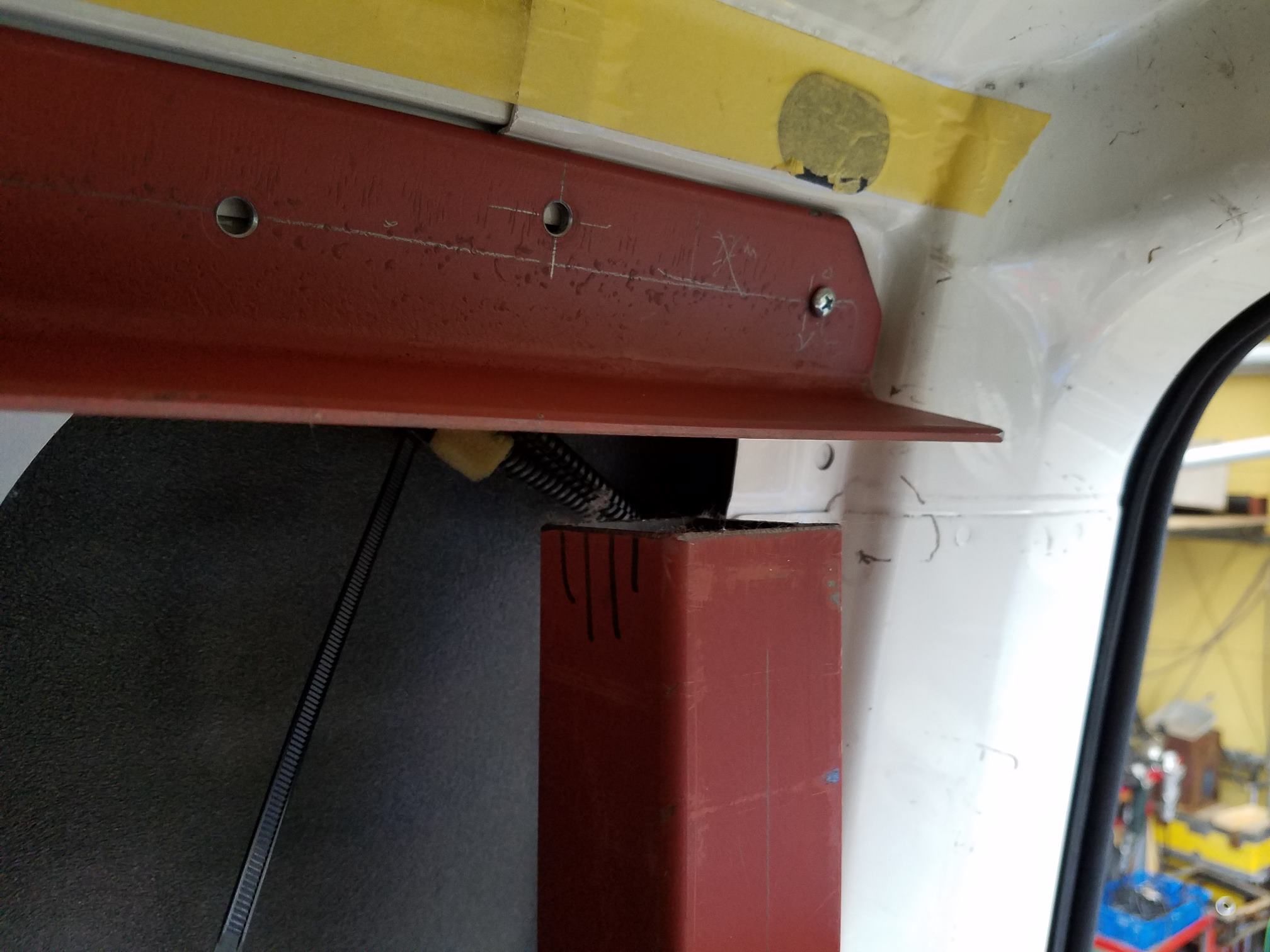

前部
同じく前部
同じく前部
この隙間のパイプを切り出して
溶接する予定
次は

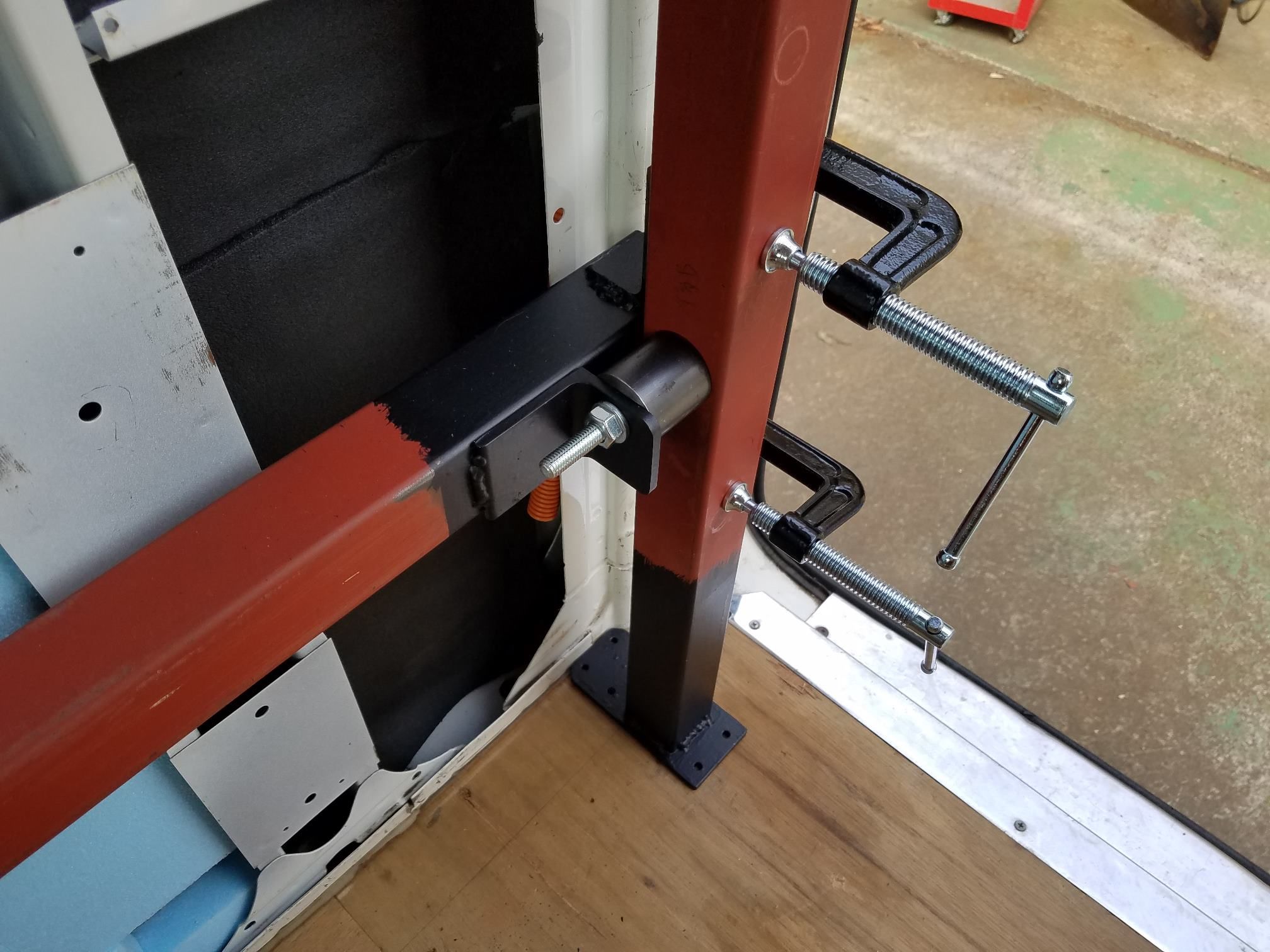

中間部の触れ止め
（垂直加重を、柱の足元のベースと共に受け持つ）
こんな感じ

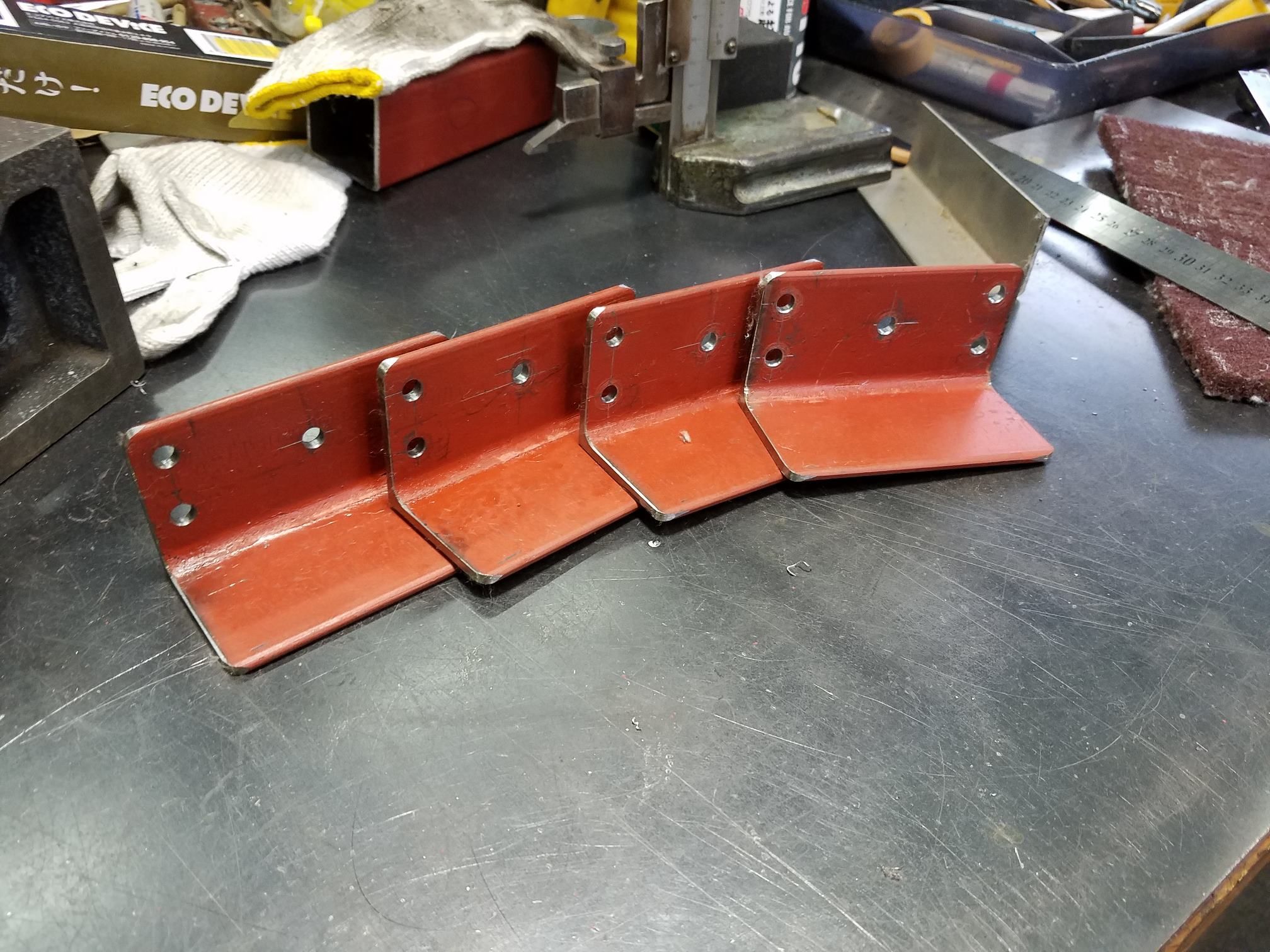

ボディーパネルの骨にピアス止めを計画
中間下部
中間上部
備忘

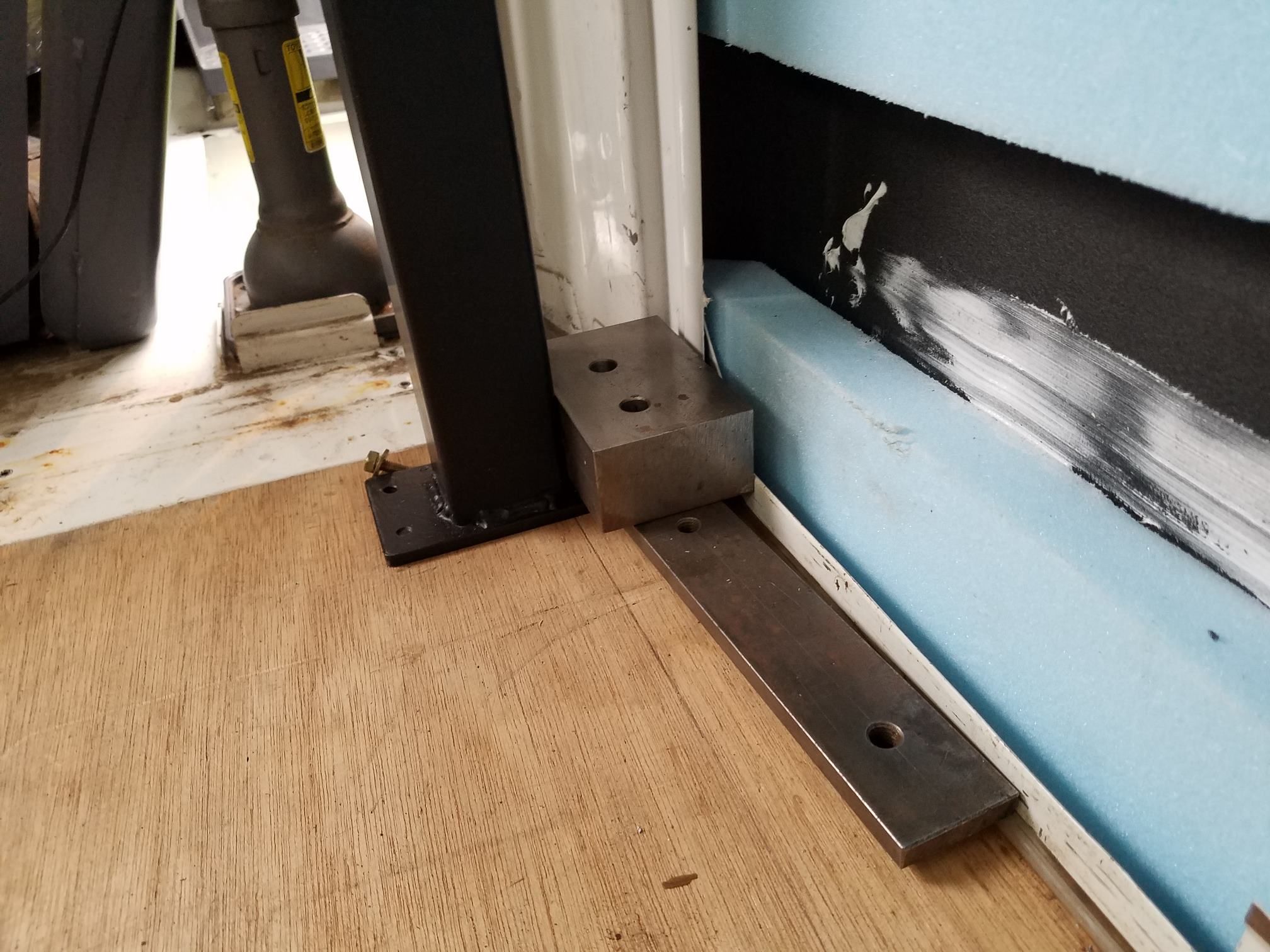

柱位置：ブロック分の離れが柱の内壁（後部柱）

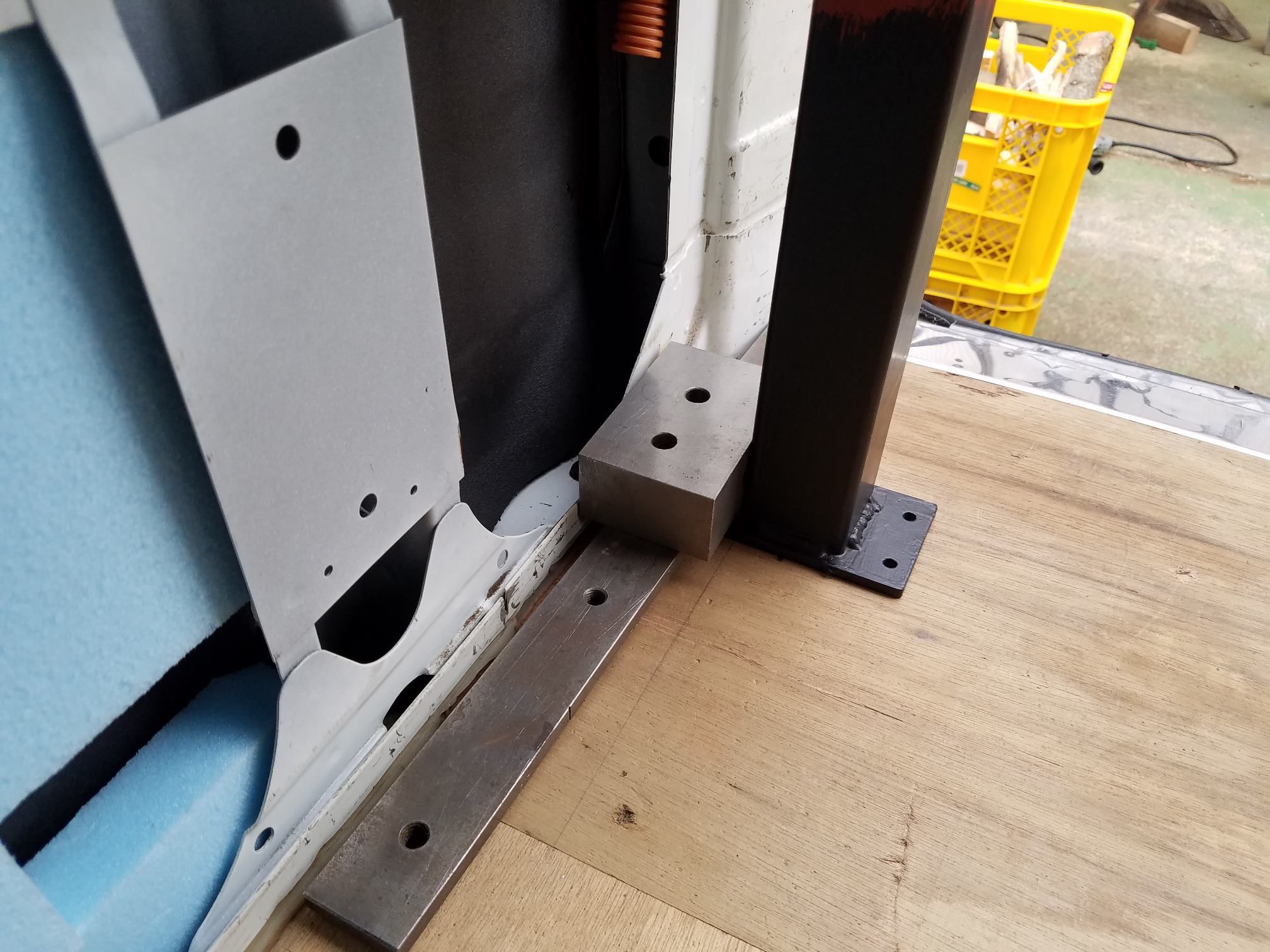

同じく前柱
・・・なかなか、一体にしたら重くなってきたーーーー
車から出したり入れたりが結構 難儀・・・
でも
「ベッド 柱」編の終わりが見えてきました。
