電装の部品が届いた

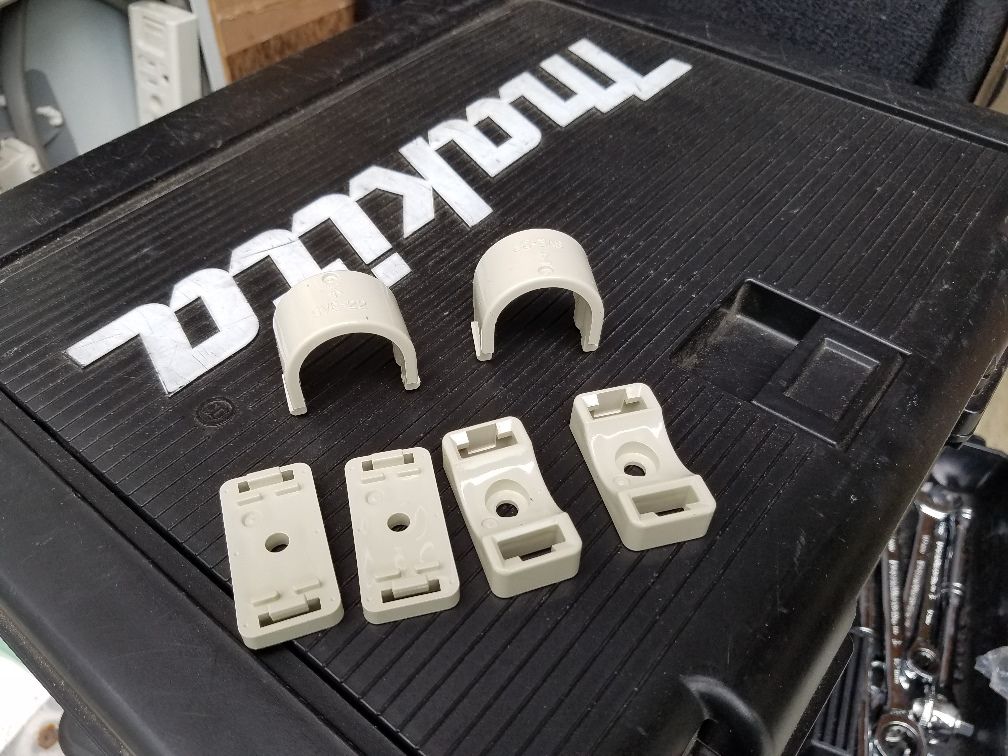

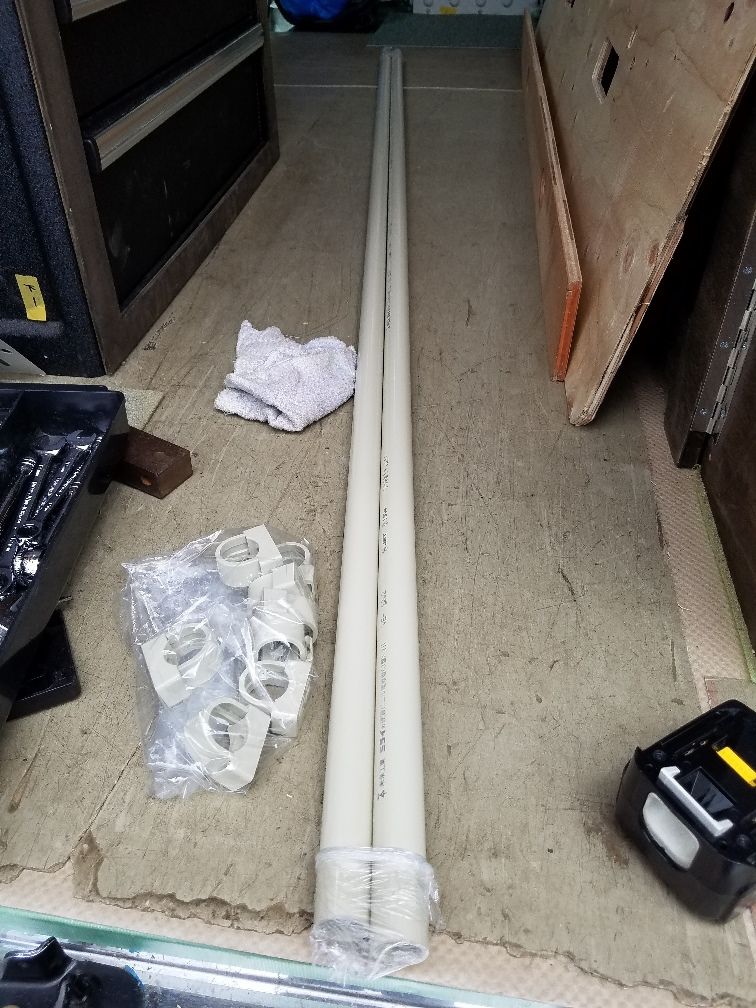

ＶＥ22とサドル

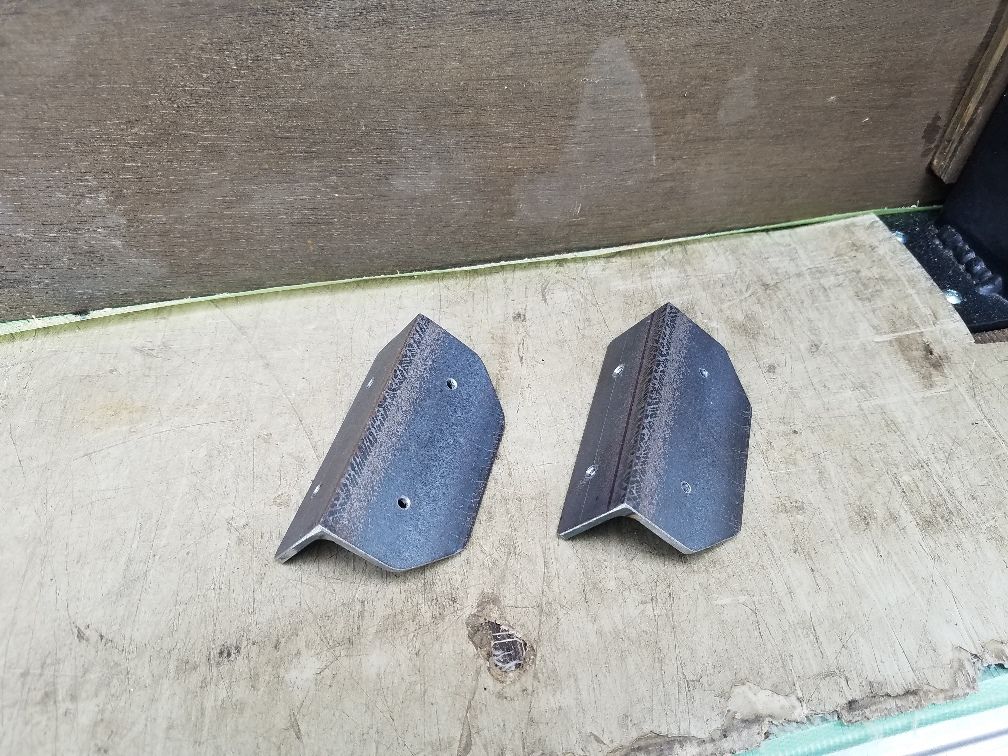

Ｌアングルを加工して
下穴穿孔

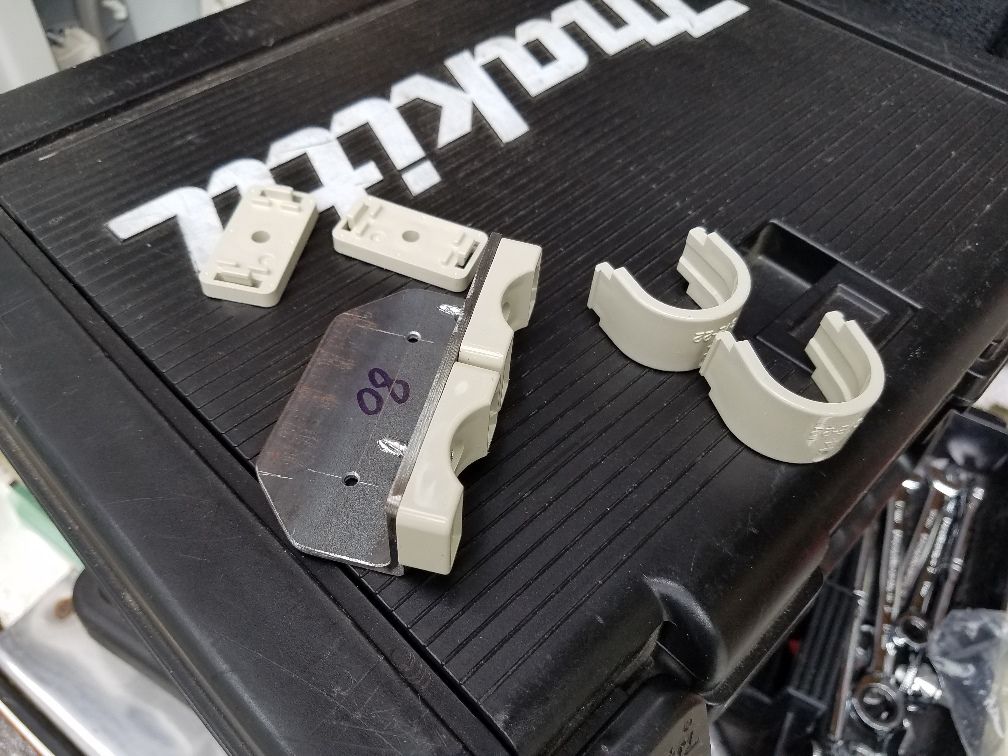

サドルをバラして
Ｌアングルと合体
で
どんな感じに使うか？
というと

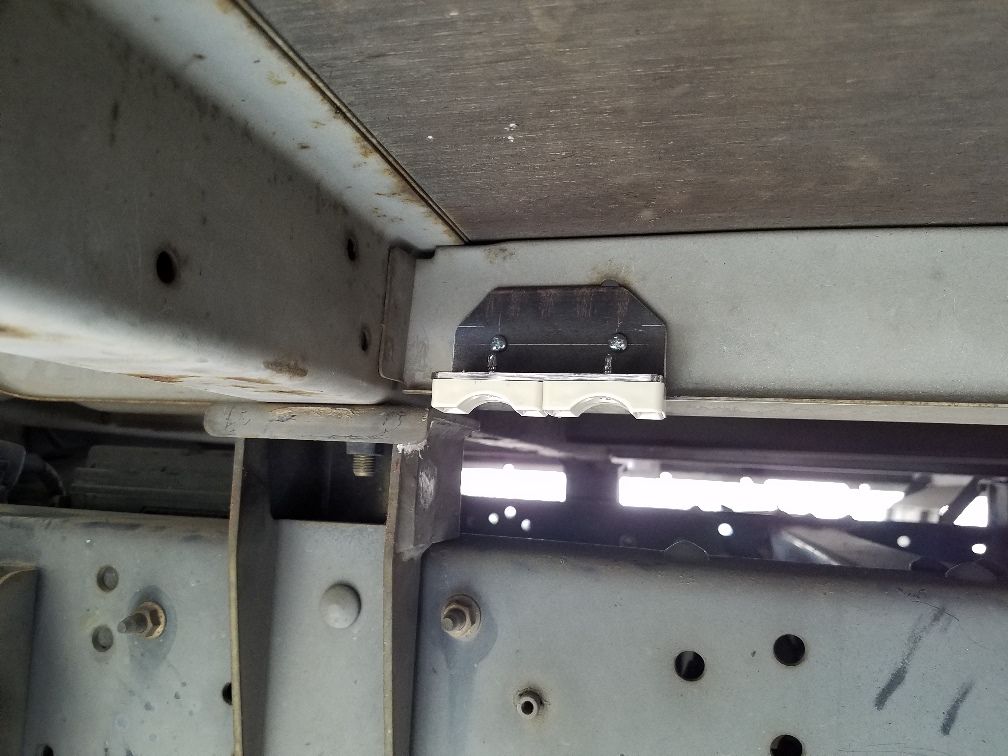

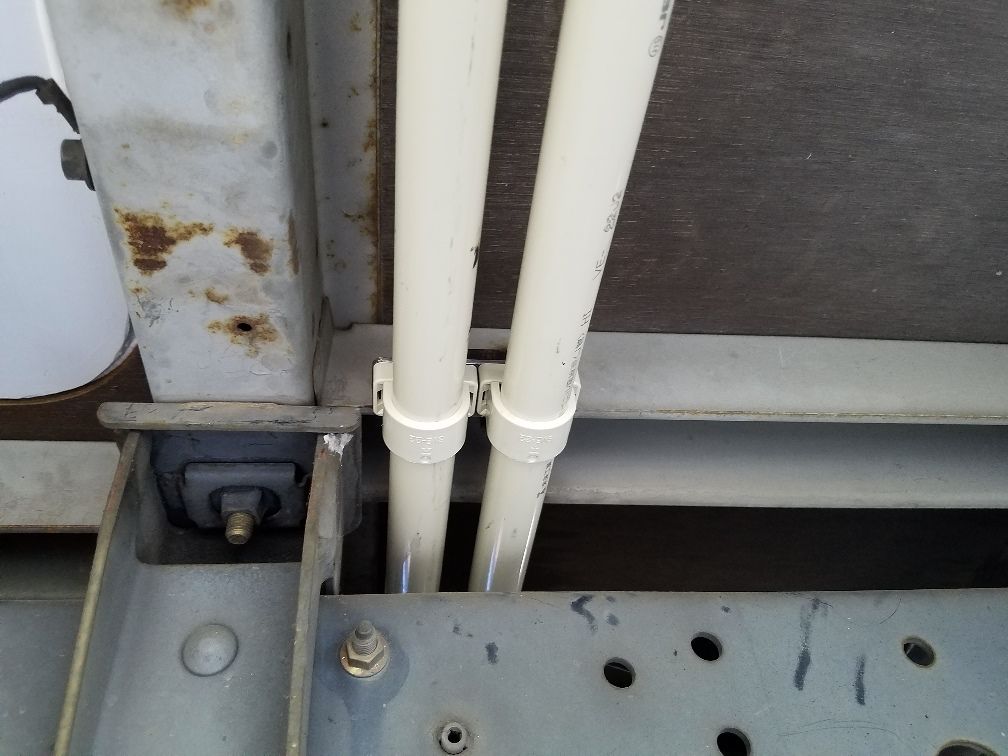

腹下のフレームとキャビンとの隙間に取り付け
こんな感じで配管を咥えで固定する予定

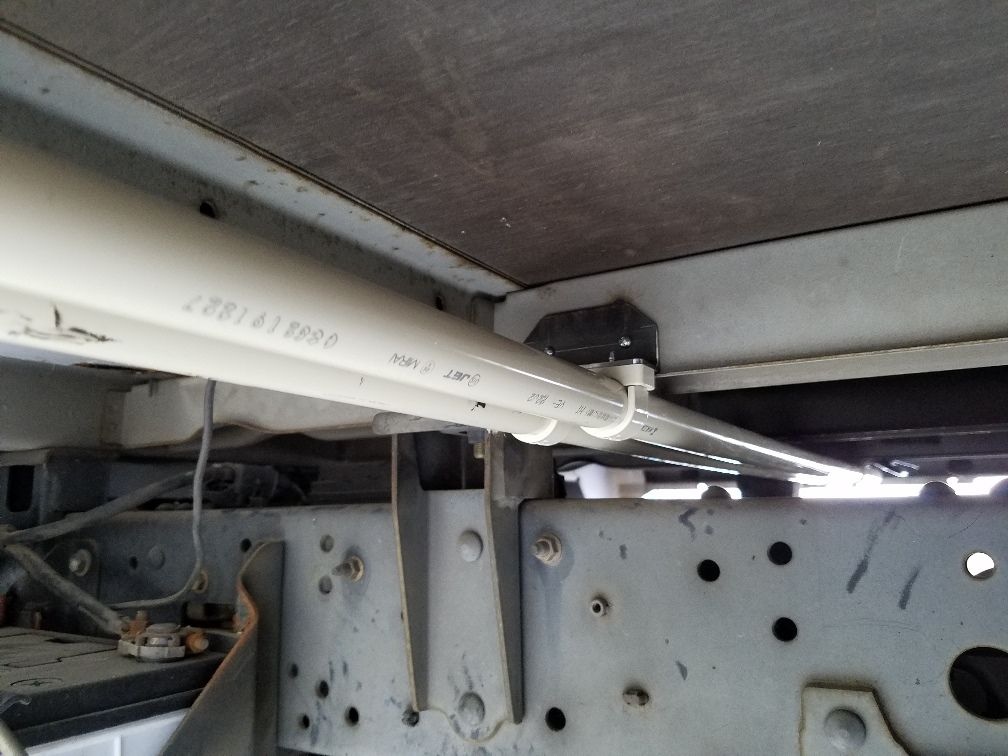

メインバッテリー側
同じく別角度
長さは
パイプエンドにフレキ付けるんで
その収まりにより短くするつもり

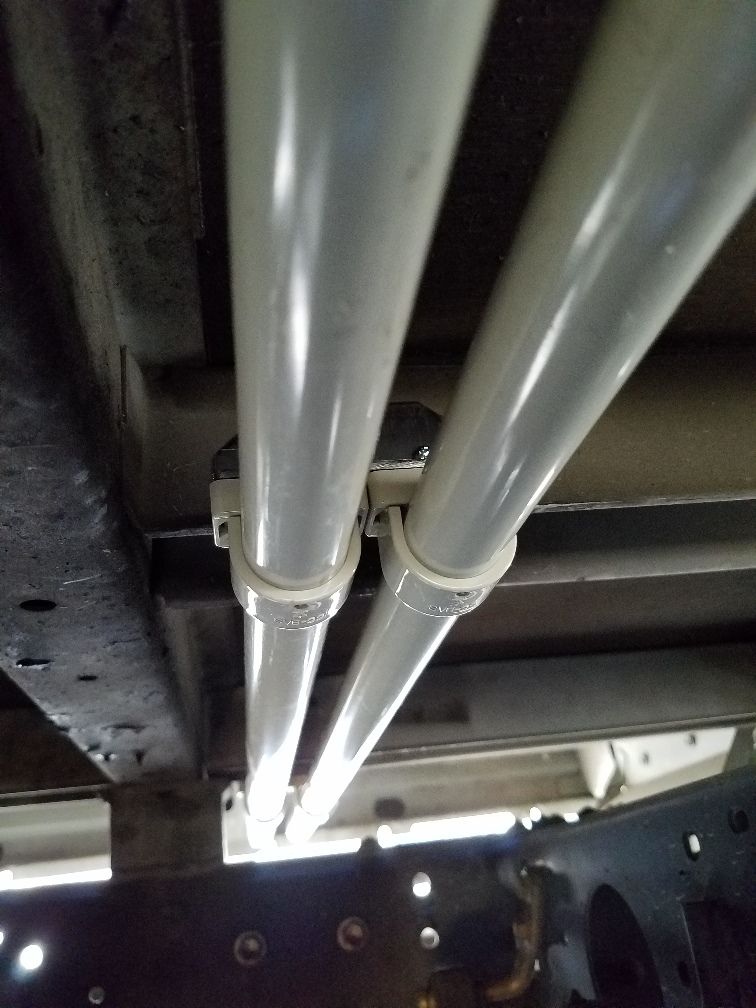

こちらは、サブバ側
こちらサブバ側も
この先にフレキを付け
先日
突き出す予定。
フレキの固定場所と角度に
問題が無ければ、
次回ケガキ場所で開口ＧｏＧｏ！
中間固定部
2本あるのは
メインＢＡＴＴ ⇔ サブバ
サブバ ⇔ 什器側負荷用電源
の2系統の為
いままで
配線用のルート確保に精出してきましたが
床レベルでの
左右つなぎはまだ無かったんで・・・
丁度いいので、今回施工です。
今まで
・コンソール ⇔ 最後部ルーフ
左右単独各1本
左右ＳＰ経由各１本
・コンソール ⇔ ダッシュボード
左側１本
・最後部ルーフ右 ⇔ 最後部ルーフ左
天井隙間通し放題
板張り未施工
・右壁後部 ⇔ 右壁前部
１本
残るは
・ルーフと床レベル間のルート増強です。
今は
この時に敷設した →ＯＨＣダッシュ間配管
だけなので
なんとか
ソーラーとかの太モノケーブルを通せる
ルートを確保したい～
ＶＥ22とサドル
Ｌアングルを加工して
下穴穿孔
サドルをバラして
Ｌアングルと合体
で
どんな感じに使うか？
というと
腹下のフレームとキャビンとの隙間に取り付け
こんな感じで配管を咥えで固定する予定
メインバッテリー側

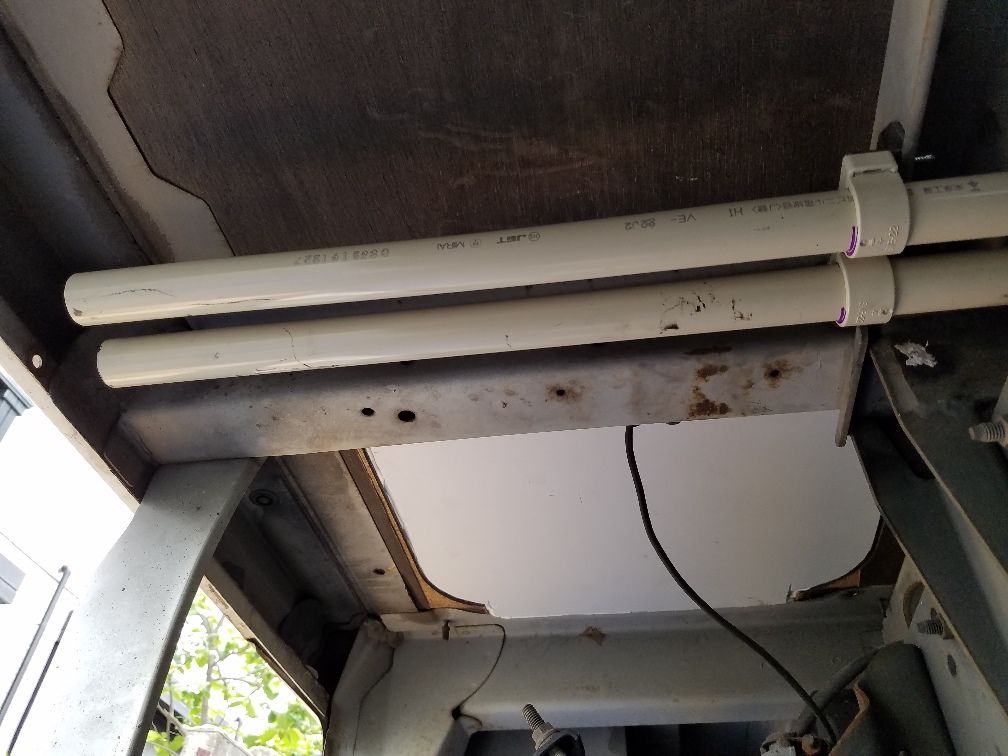

同じく別角度
長さは
パイプエンドにフレキ付けるんで
その収まりにより短くするつもり

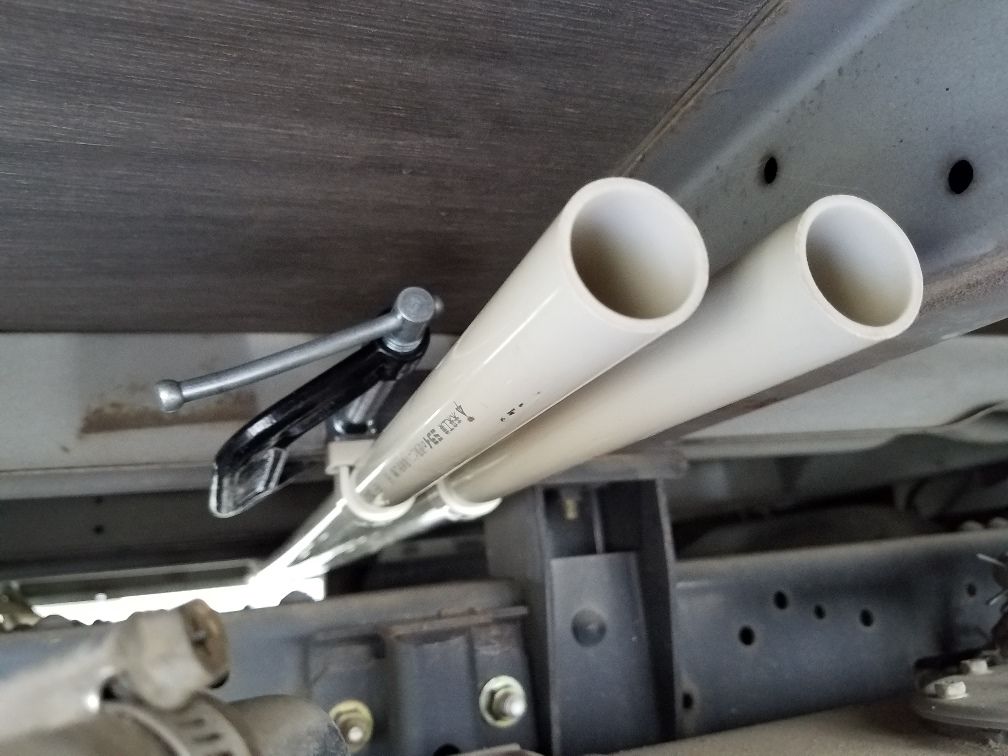

こちらは、サブバ側
こちらサブバ側も
この先にフレキを付け
先日
突き出す予定。
フレキの固定場所と角度に
問題が無ければ、
次回ケガキ場所で開口ＧｏＧｏ！
中間固定部
2本あるのは
メインＢＡＴＴ ⇔ サブバ
サブバ ⇔ 什器側負荷用電源
の2系統の為
いままで
配線用のルート確保に精出してきましたが
床レベルでの
左右つなぎはまだ無かったんで・・・
丁度いいので、今回施工です。
今まで
・コンソール ⇔ 最後部ルーフ
左右単独各1本
左右ＳＰ経由各１本
・コンソール ⇔ ダッシュボード
左側１本
・最後部ルーフ右 ⇔ 最後部ルーフ左
天井隙間通し放題
板張り未施工
・右壁後部 ⇔ 右壁前部
１本
残るは
・ルーフと床レベル間のルート増強です。
今は
この時に敷設した →ＯＨＣダッシュ間配管
だけなので
なんとか
ソーラーとかの太モノケーブルを通せる
ルートを確保したい～
