2021.03.09
カテゴリ： アーバンサポーター
最後部の縦棚のつづき

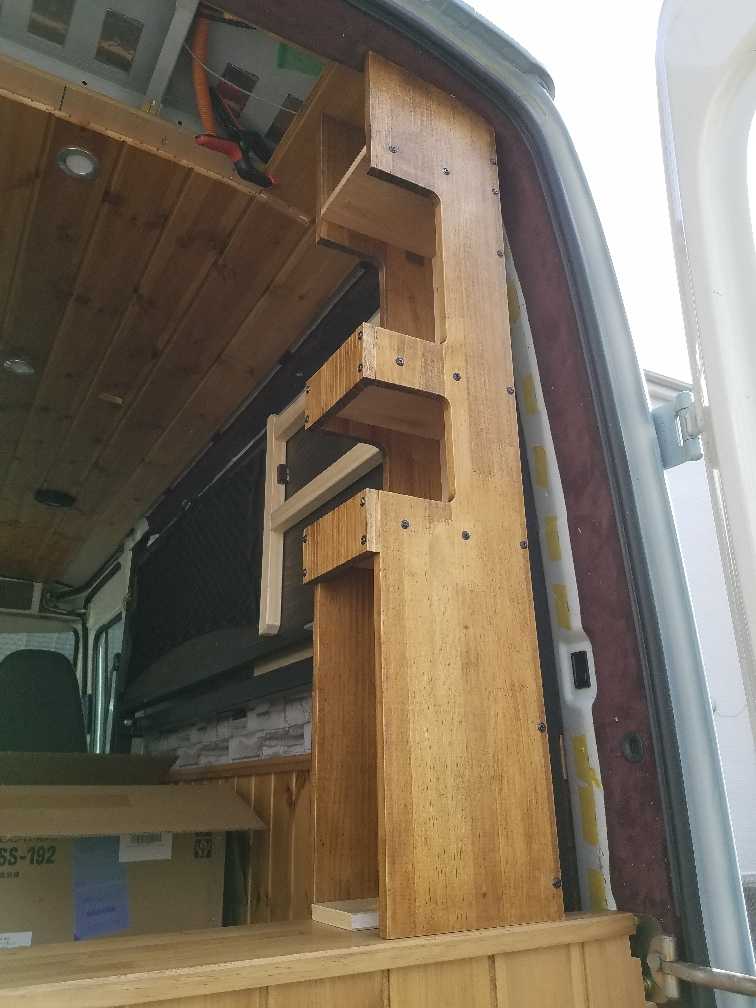

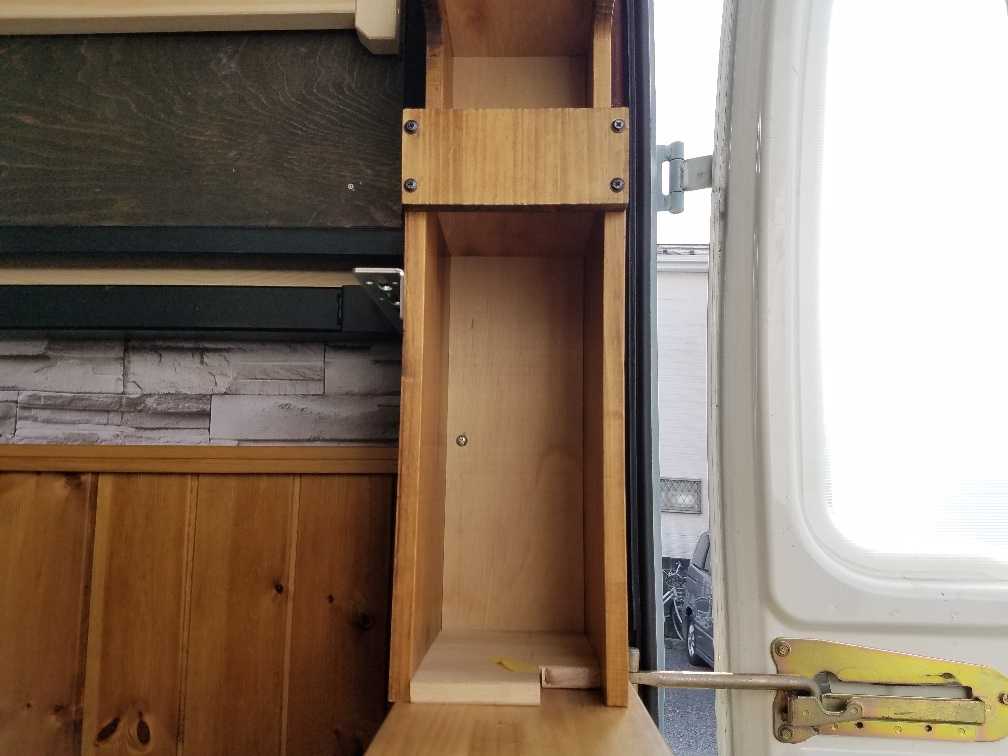

この棚
の
ここの部分をどうするか
しばらく悩んでいましたが

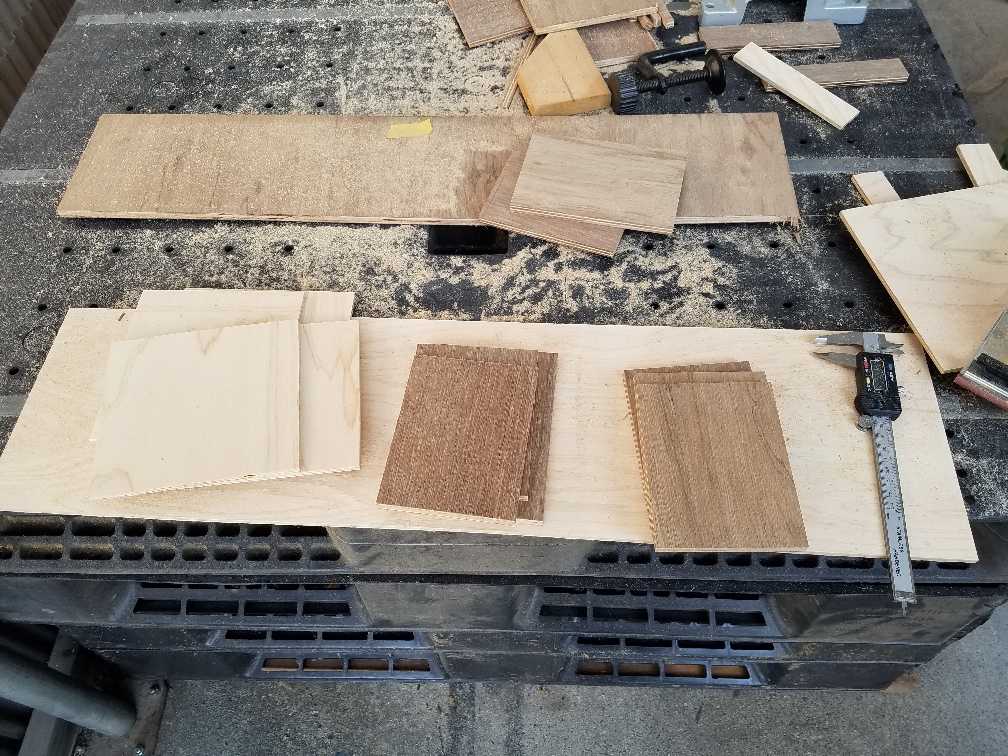

材料切り出して

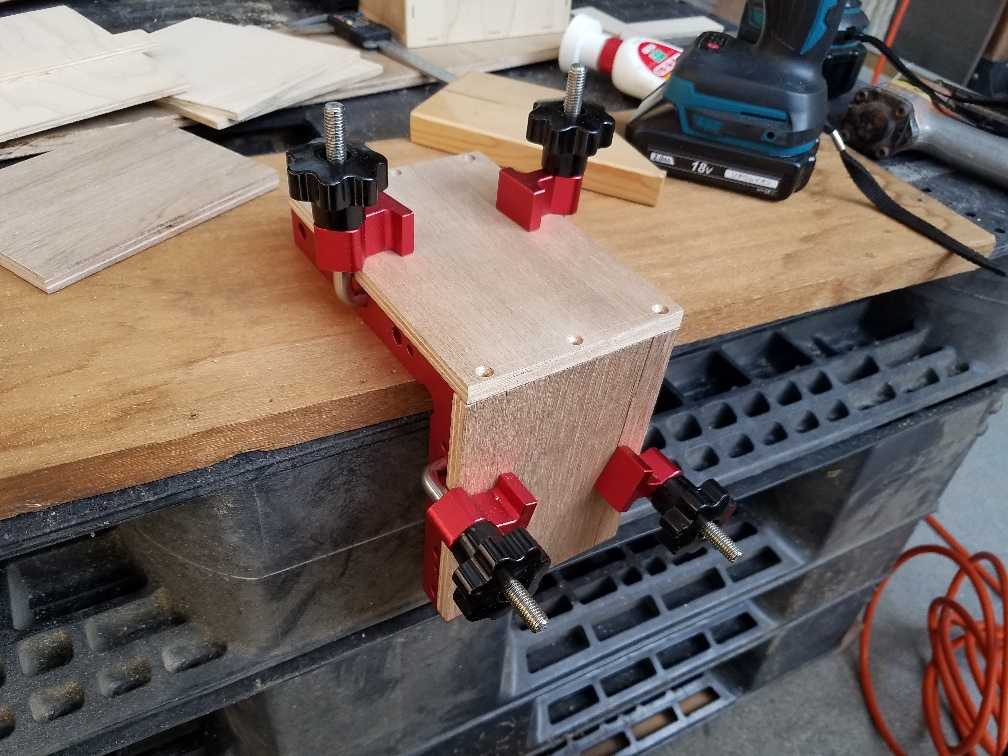

組んで

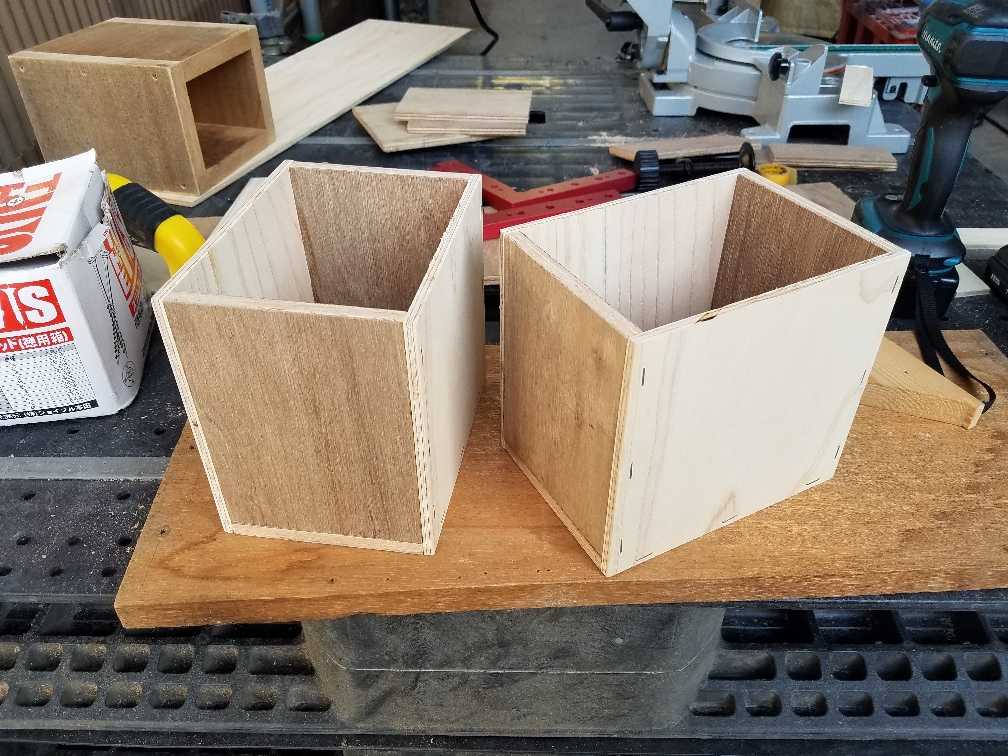

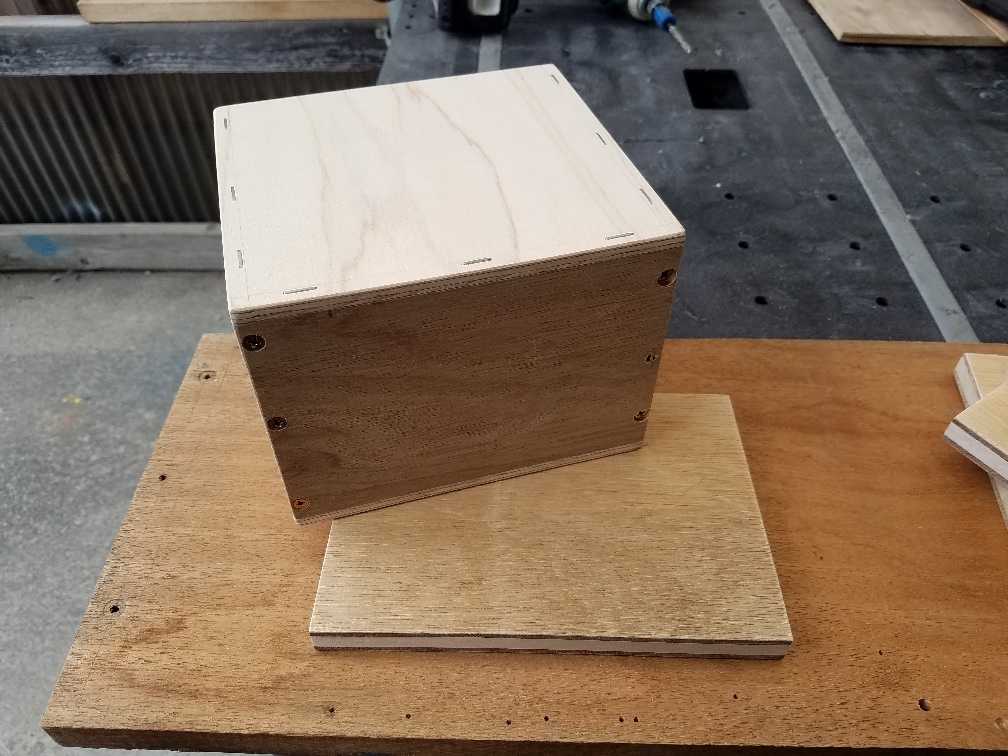

箱2つ
サイズ（高さ）は適当

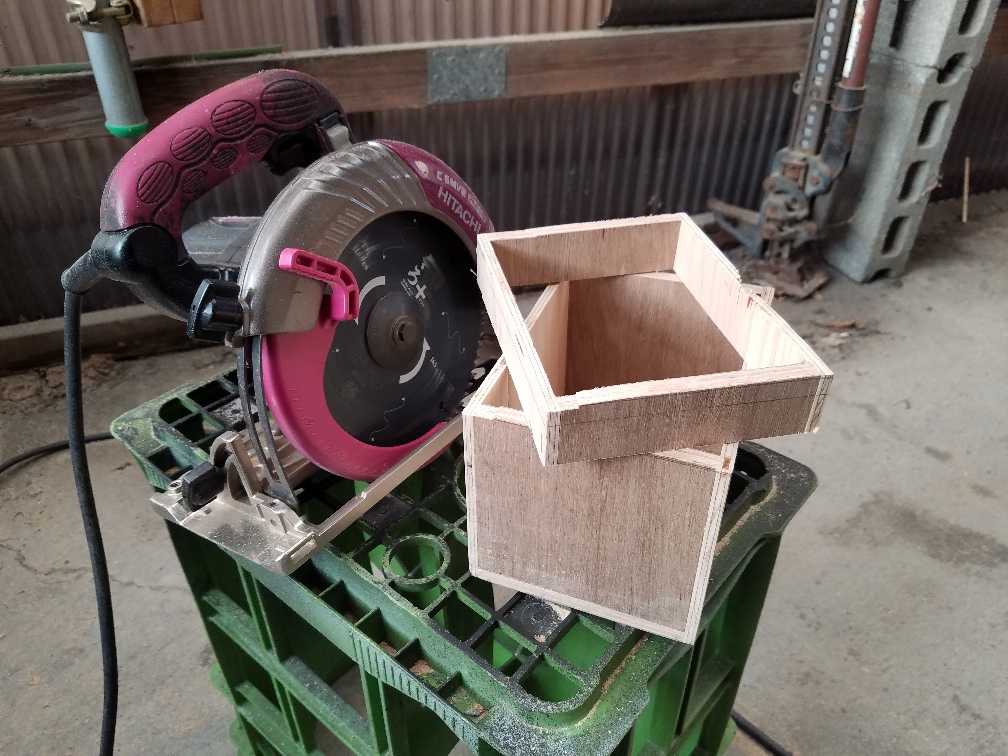

サイズ感を見て
高さを詰めて
とりあえず
上段だけサイズ調整
下段は上が決まってから
調整します。
さて
今回は
小さい引き出しなので
レールを使わずに
行こうと企み
（・・・実はこの発想が失敗のスタート）
（今思えば、そこはレール使っとけよ！と）
登場するのが

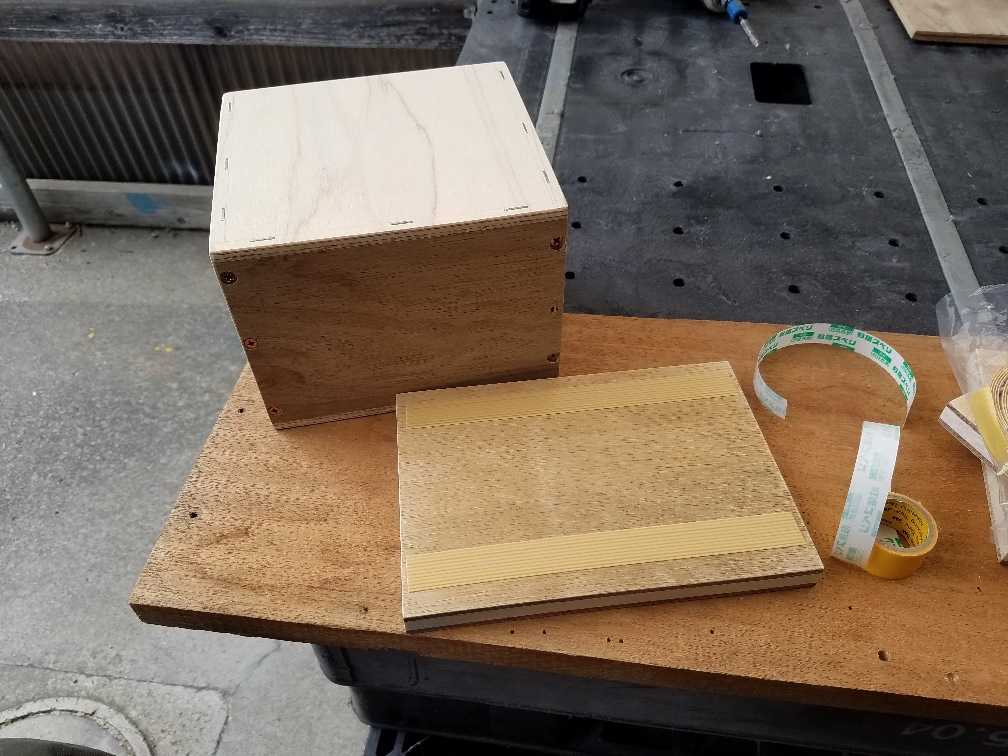

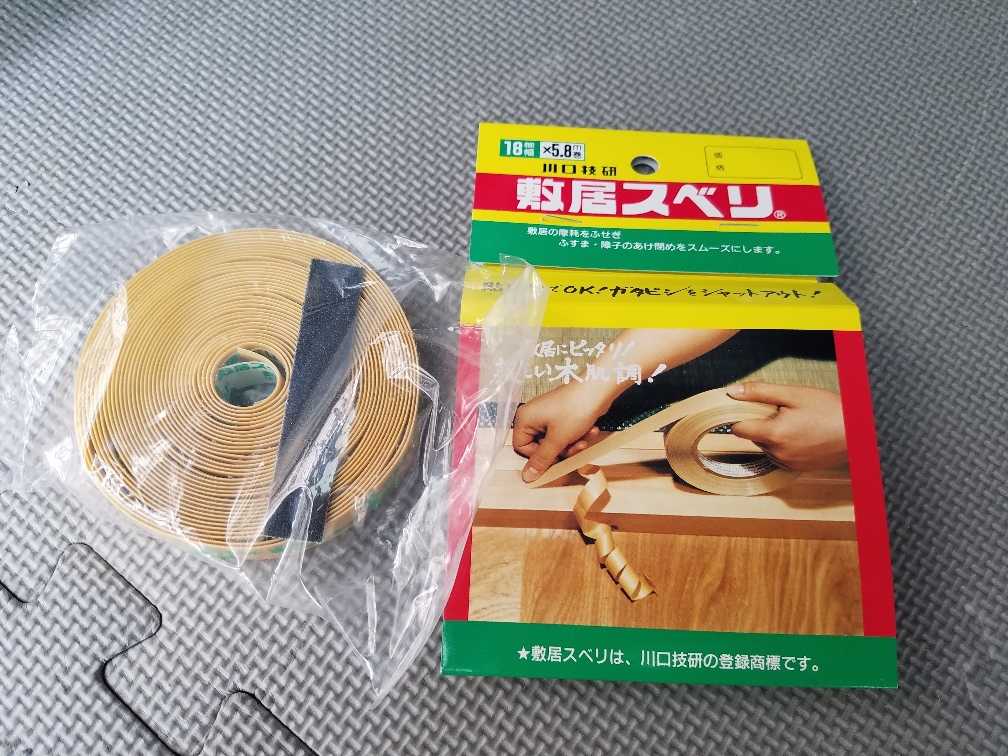

これ スベリテープ

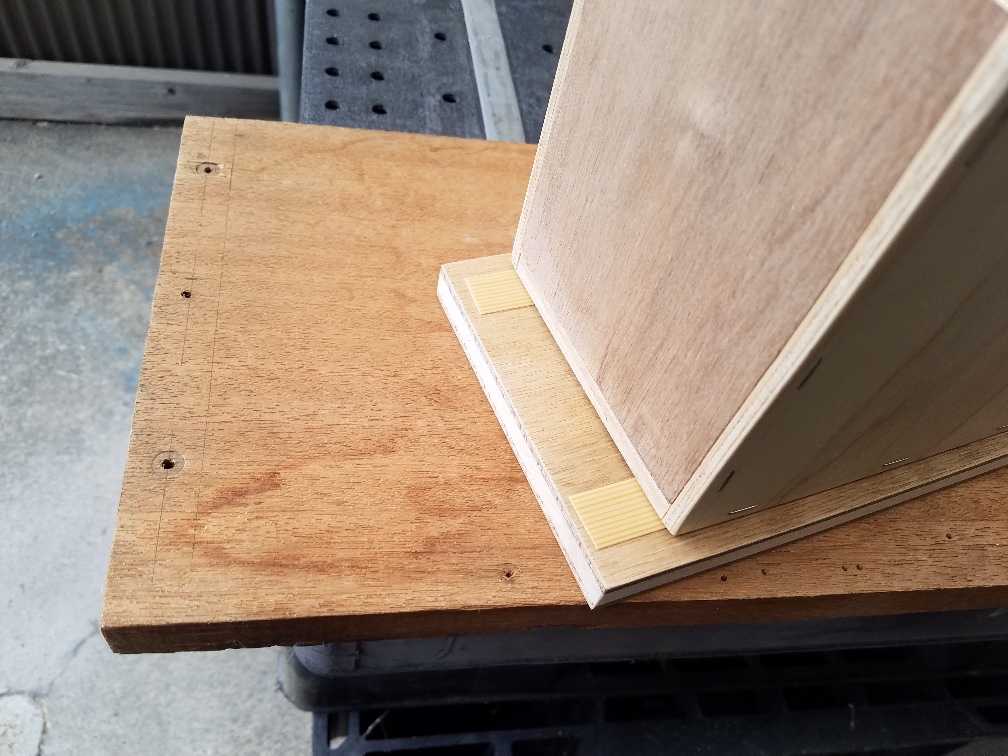

貼ってみてテスト
悪くないね
小さいから軽いので
途中

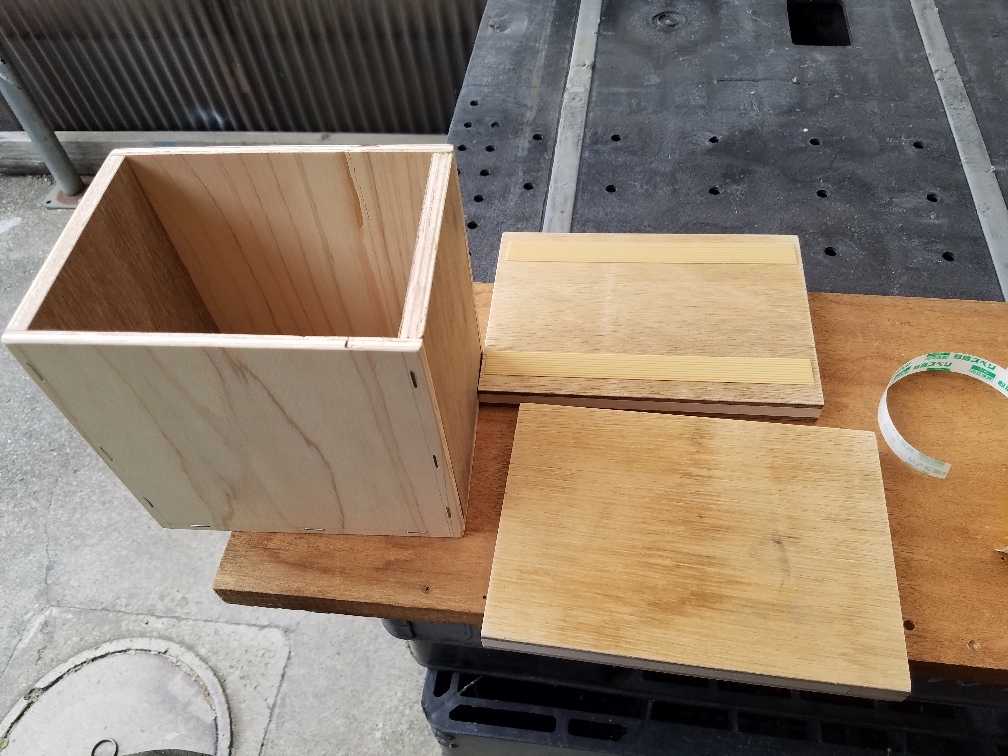

何も貼っていない板と
スベリテープを貼った板
比べたら
明らかに違う！
行けるね。これ。
で
ストッパ（落下防止）の仕組み

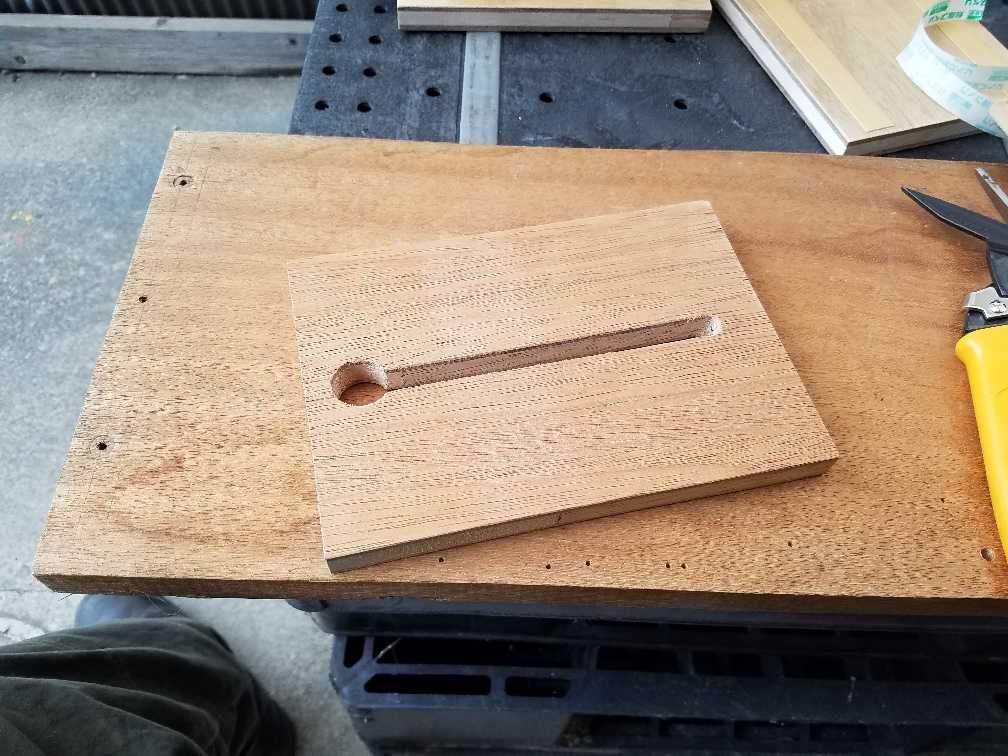

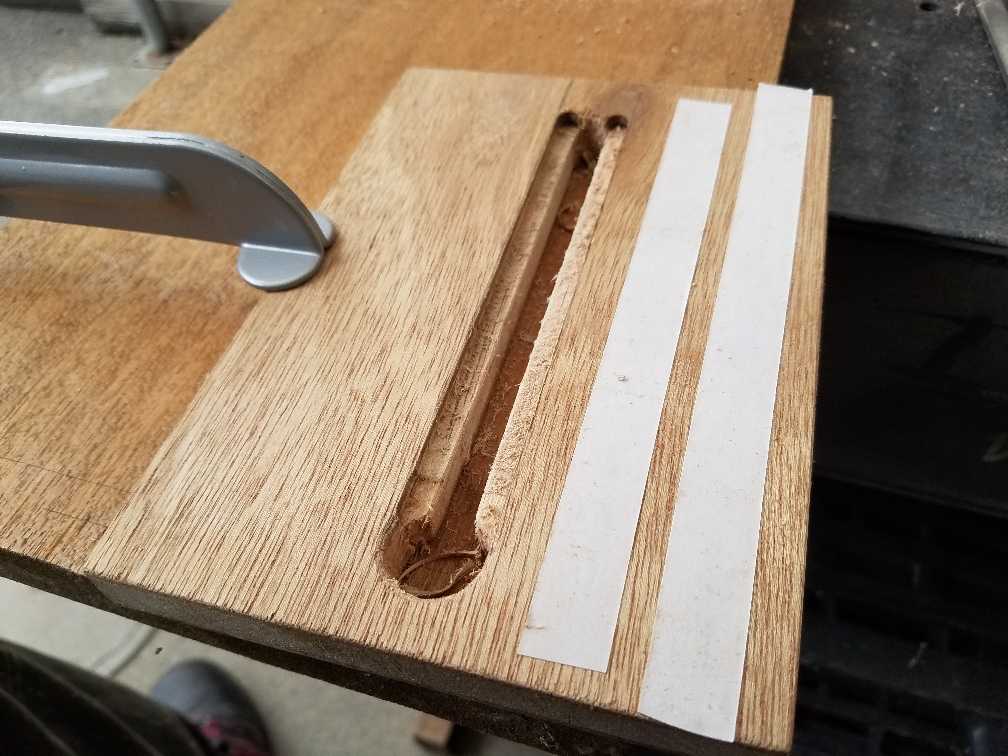

こんな感じで穴掘って
裏側は溝で拡張

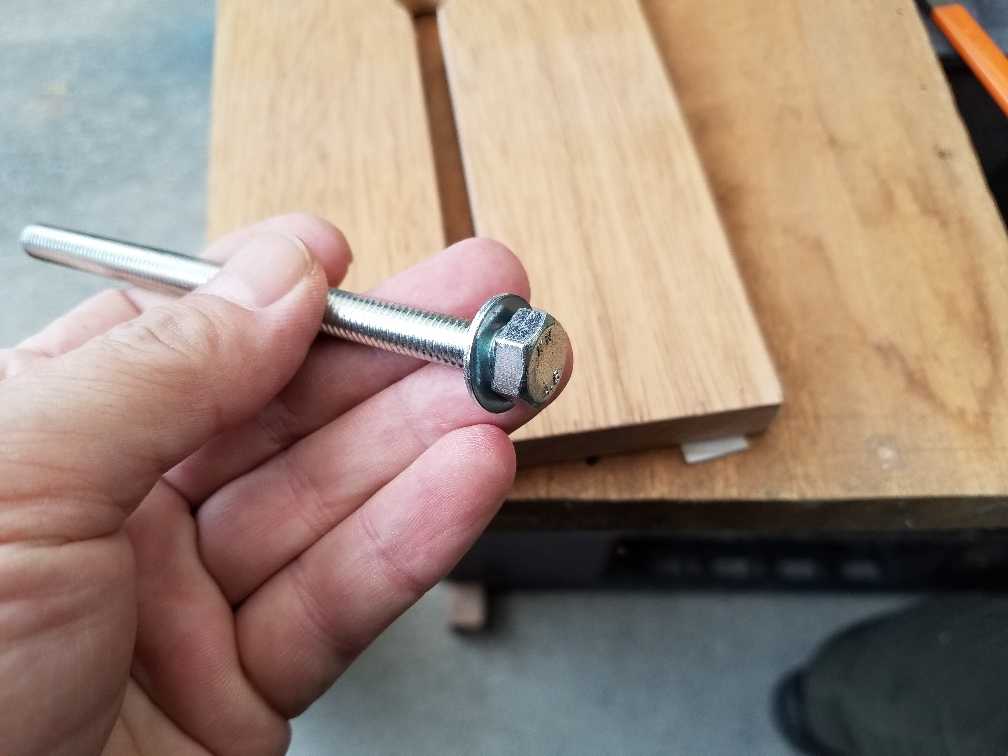

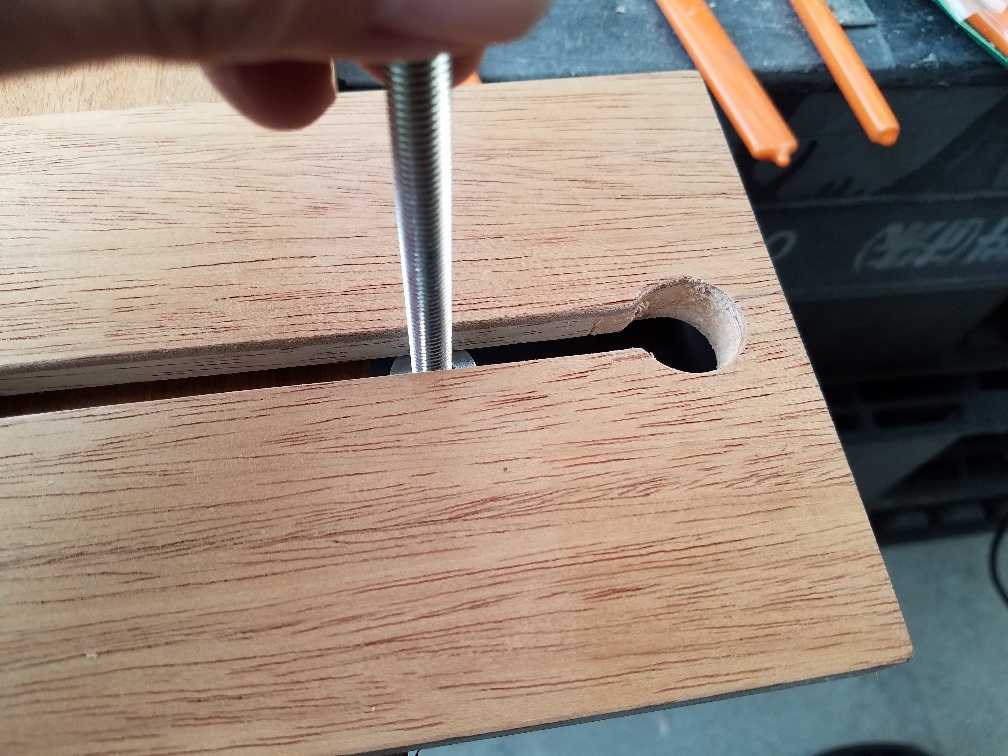

こんなボルトを

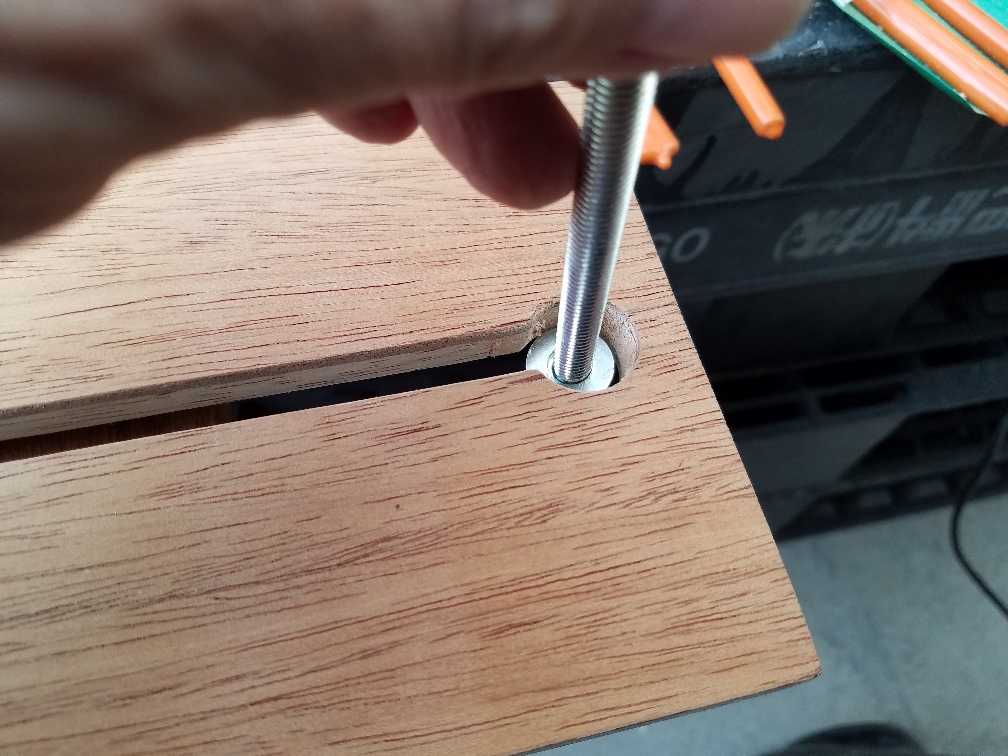

こう入れて
こうズレていく仕組み

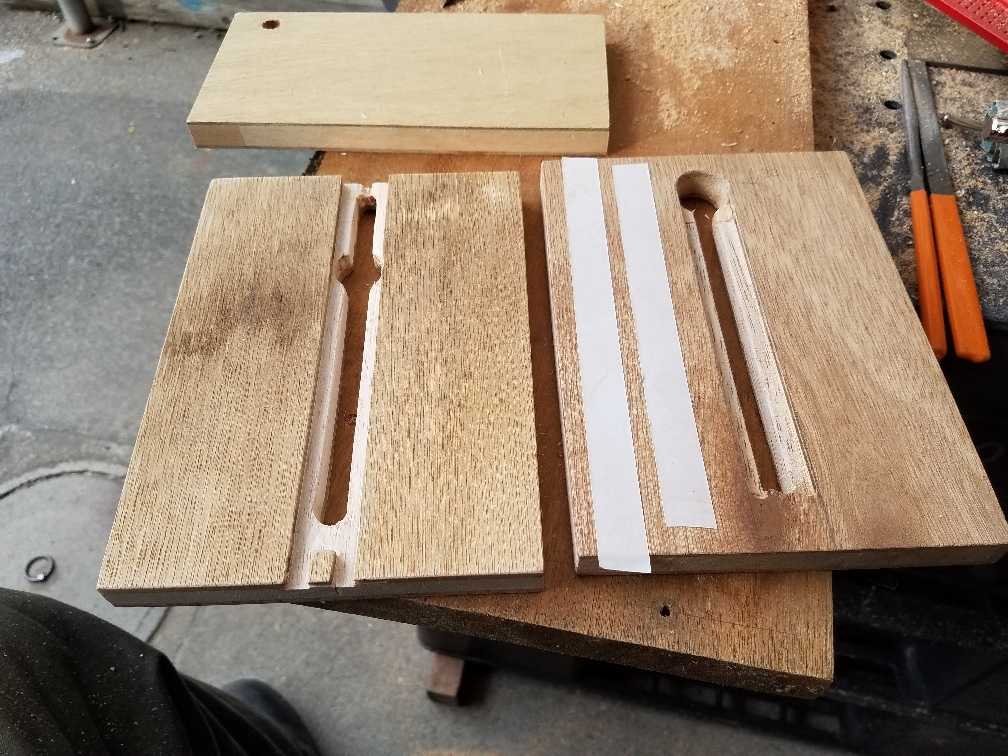

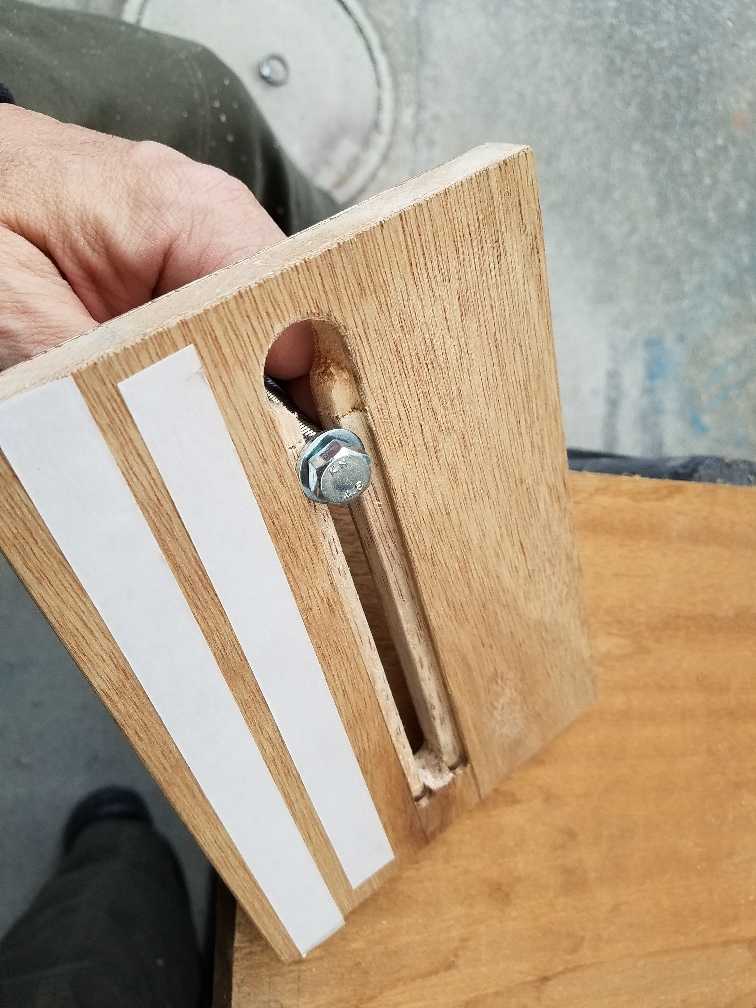

裏から見たところ
右がテスト
左が本番
・入口の変更
・穴長さ調整
・溝貫通 を改造
で
次

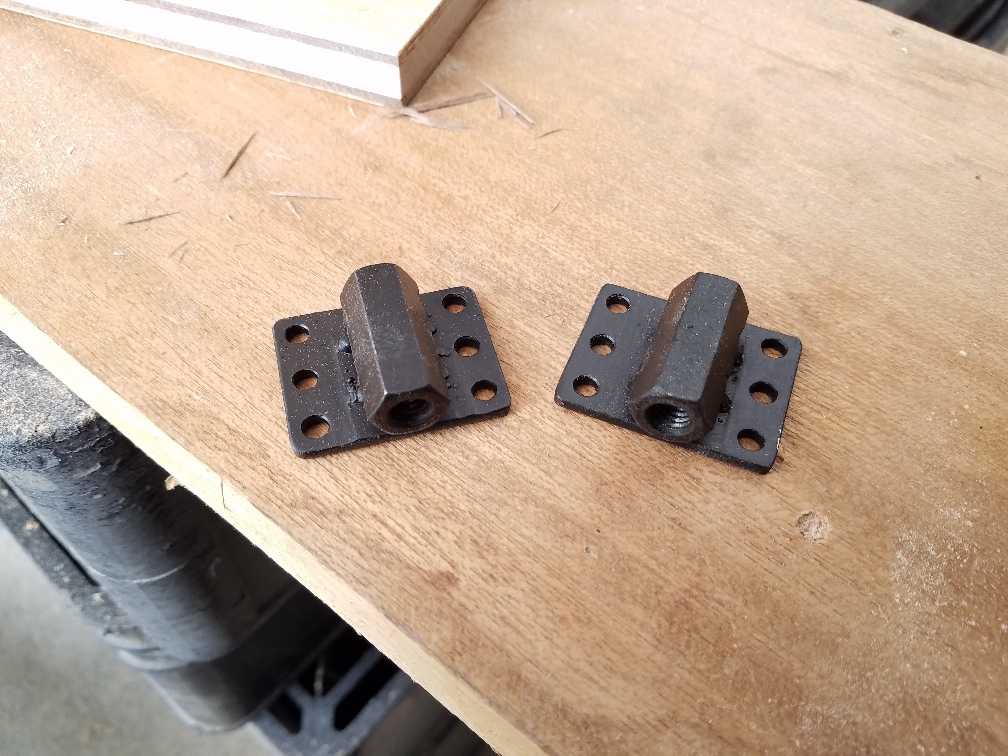

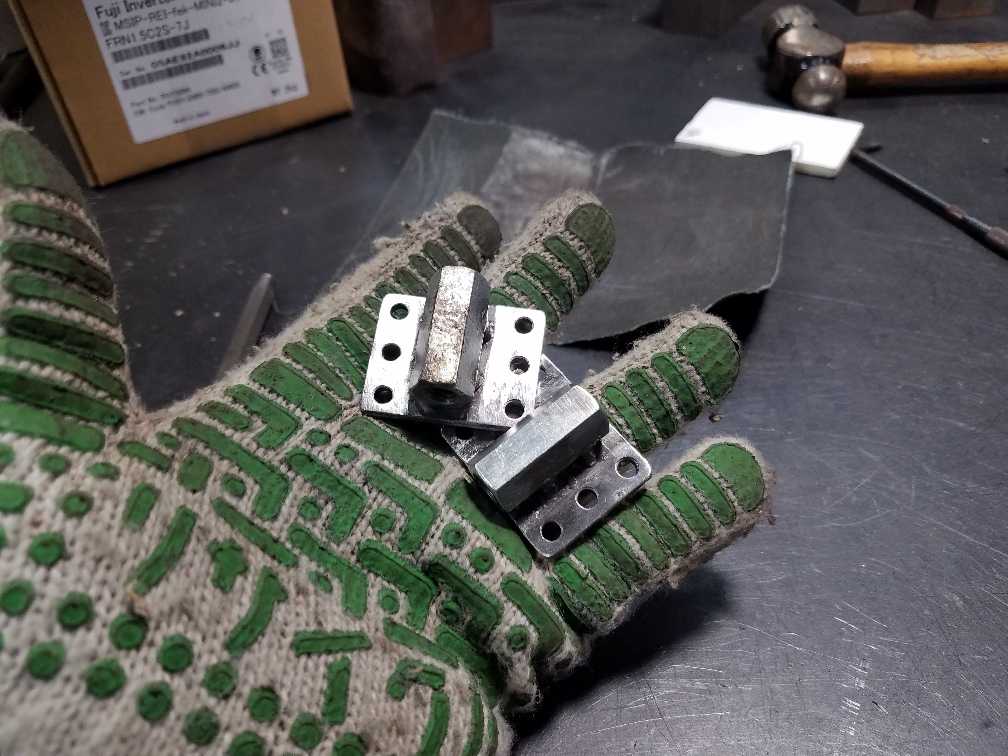

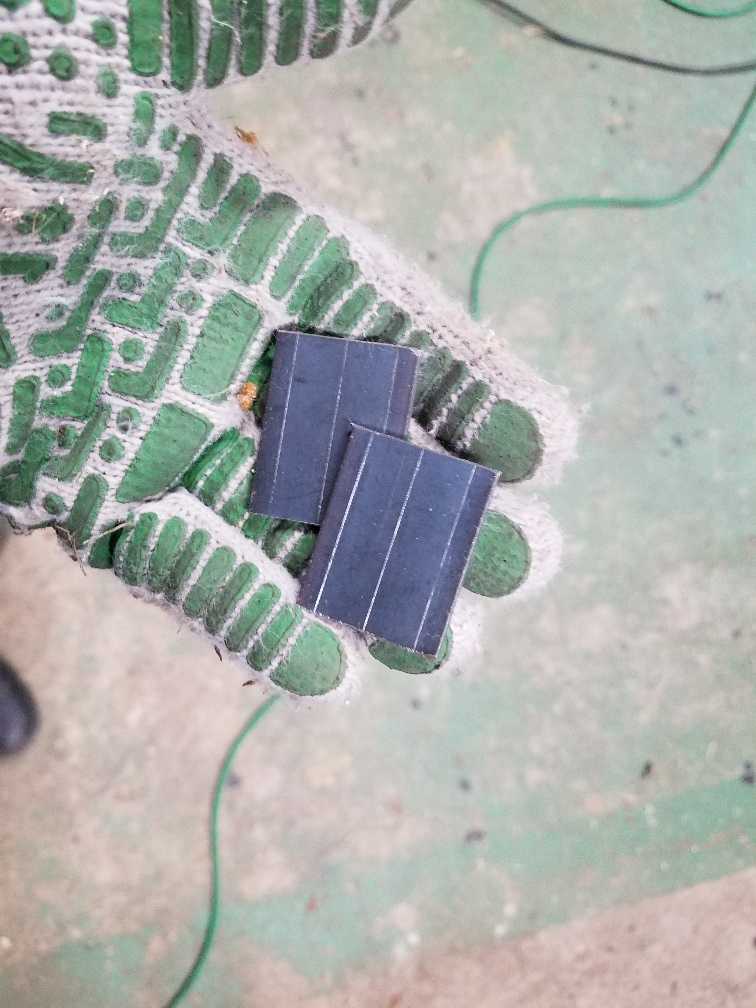

こんなのを切り出して
高ナット溶接して
ほっとくと錆びるので
ザクっと塗って

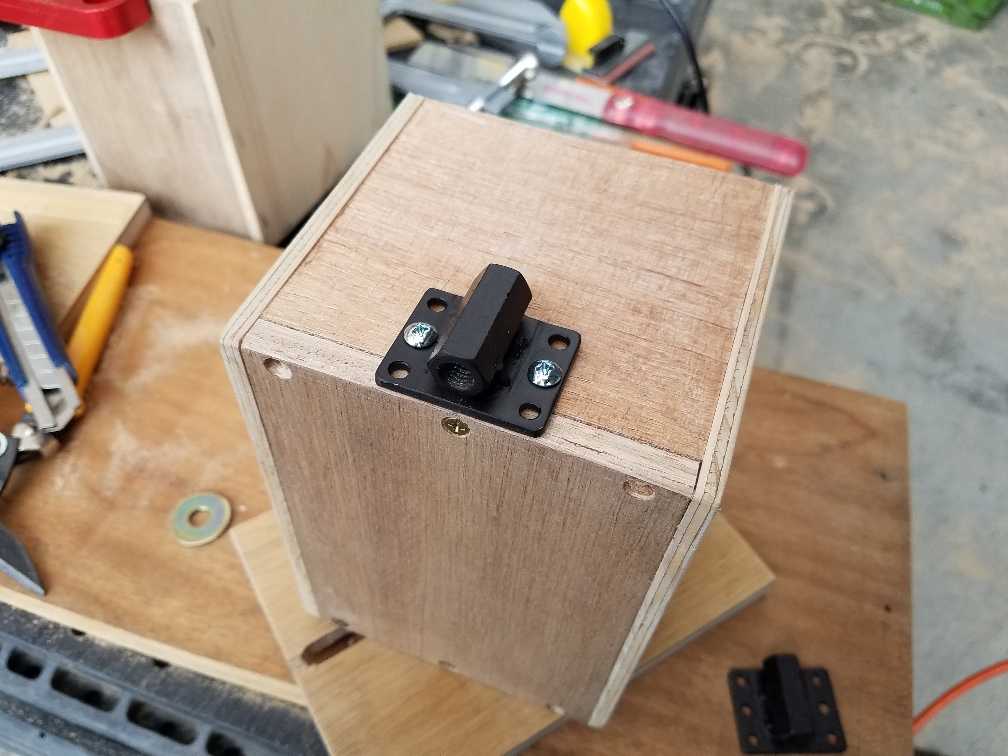

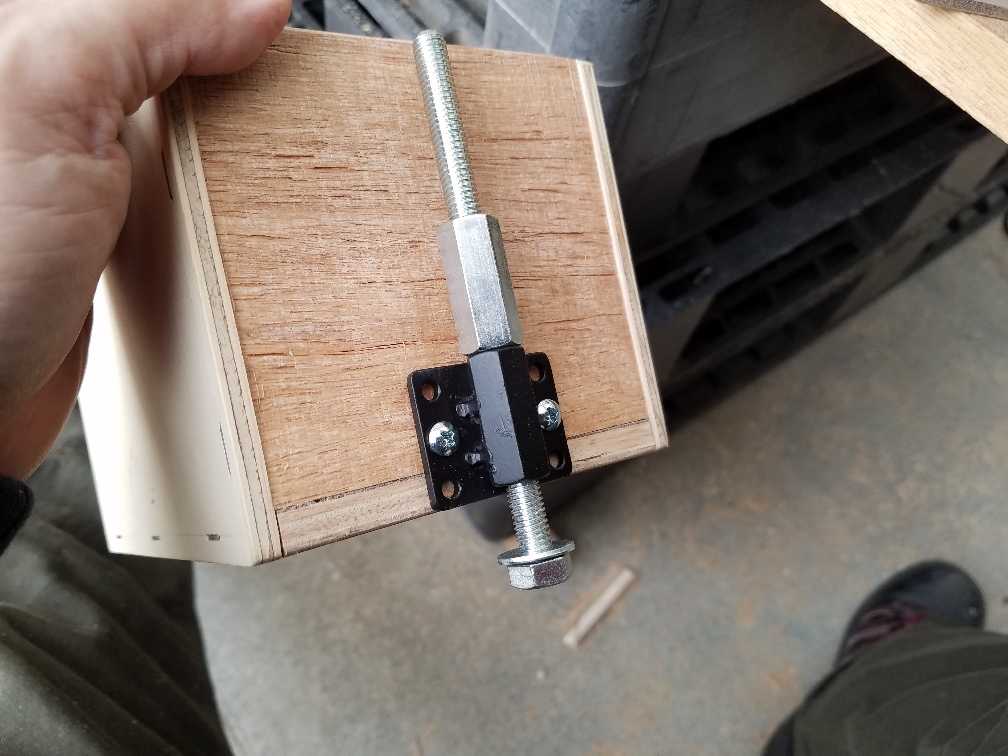

箱のケツに付けて
ボルトを入れて
上側のナットはｗナット用
本番は通常のに交換予定

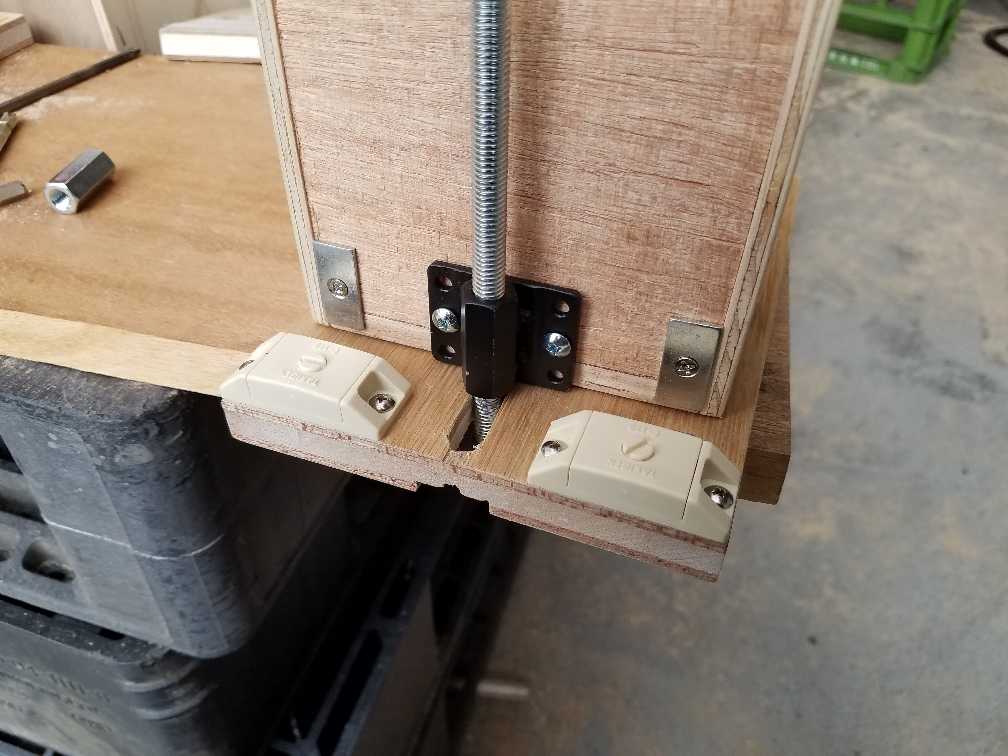

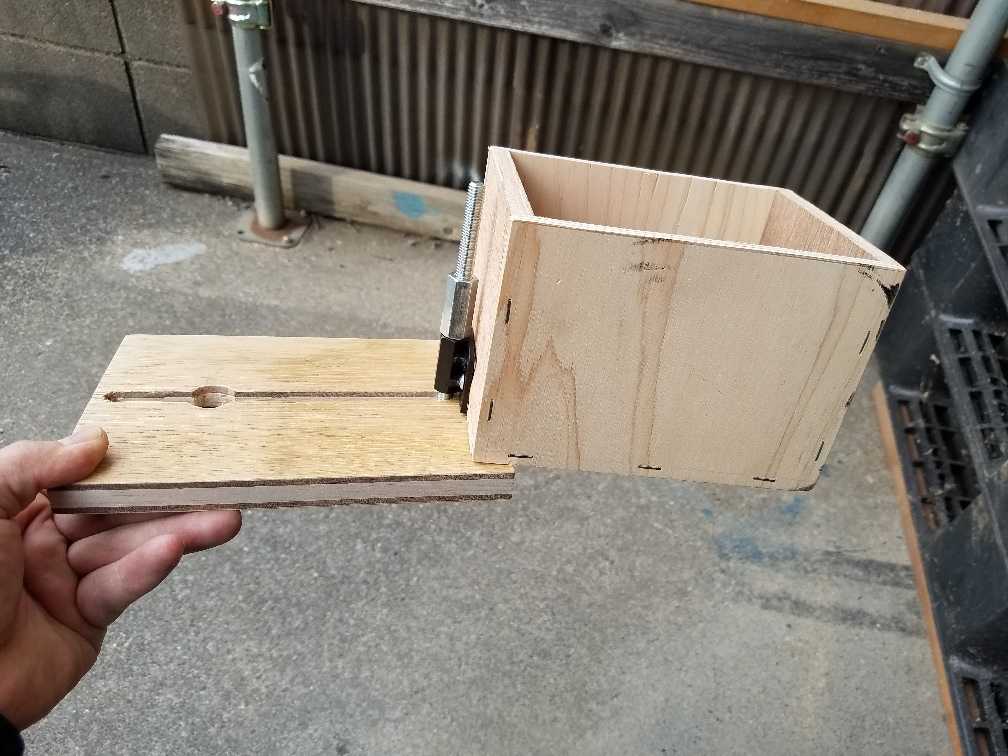

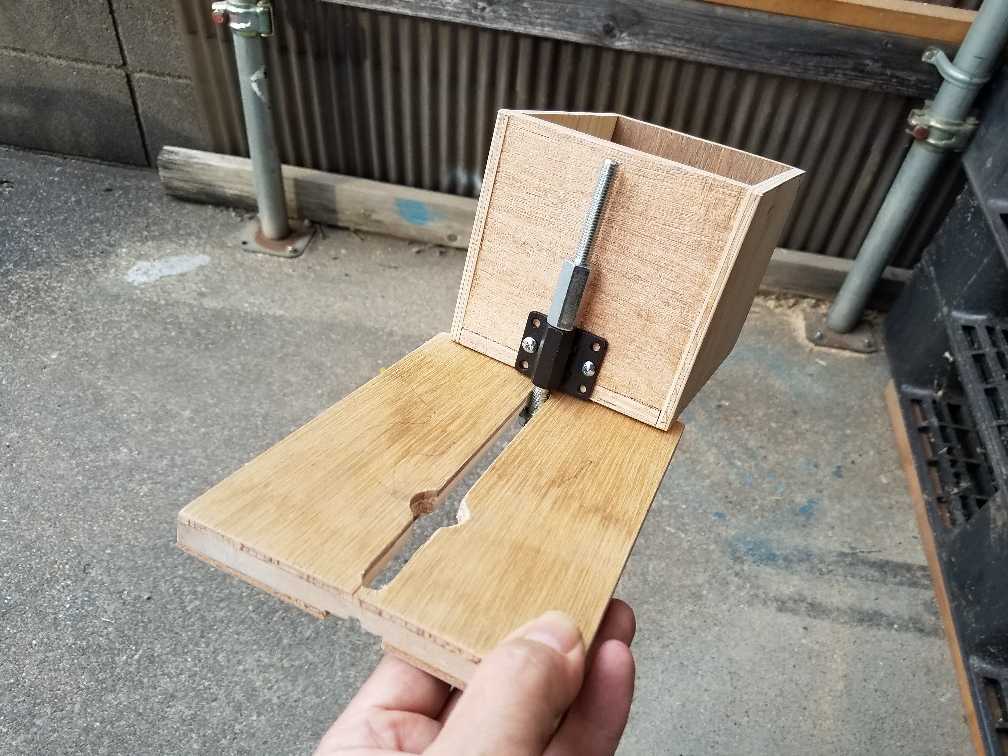

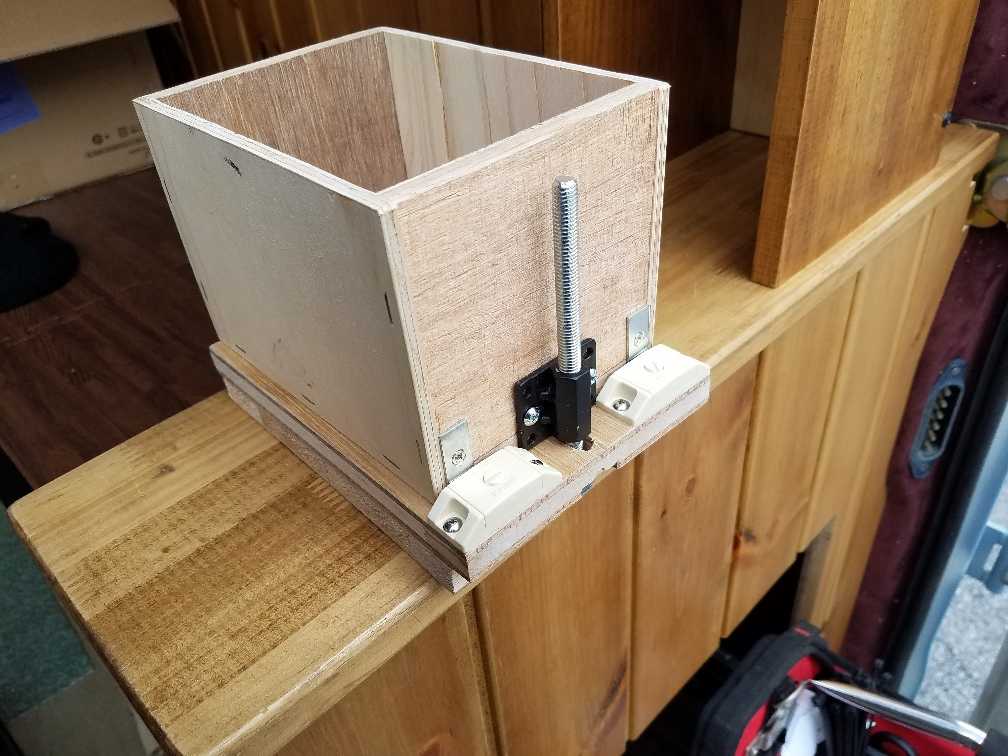

組み合わせの図

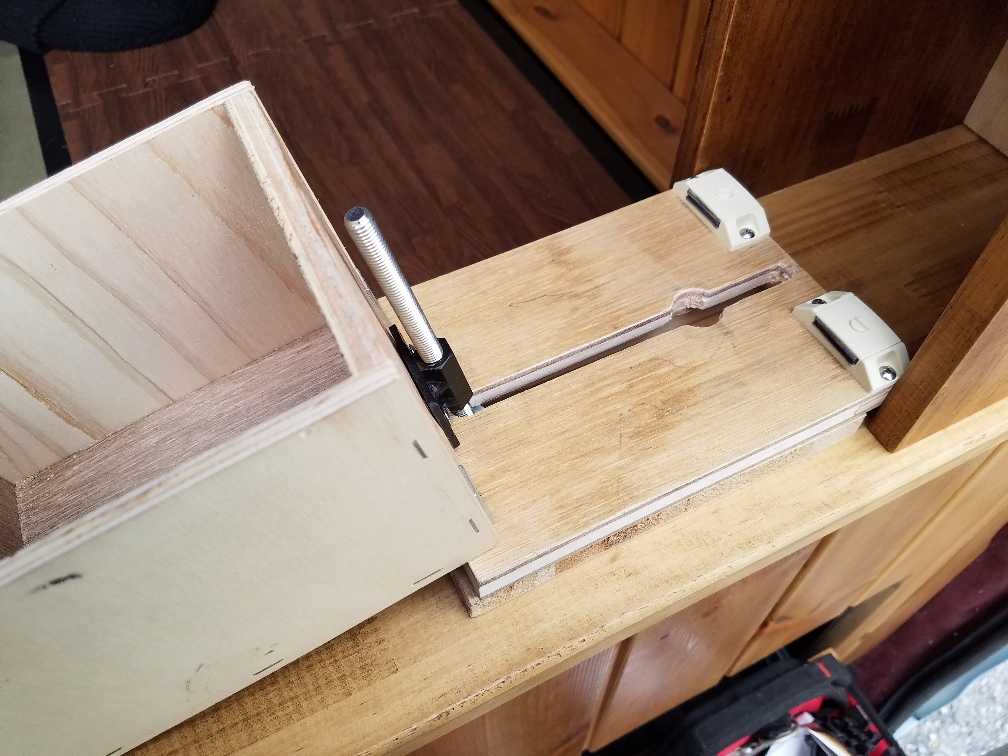

端まで行っても
落ちないね
閉めた状態の保持は
余ってたマグネットキャッチ
で
ついに

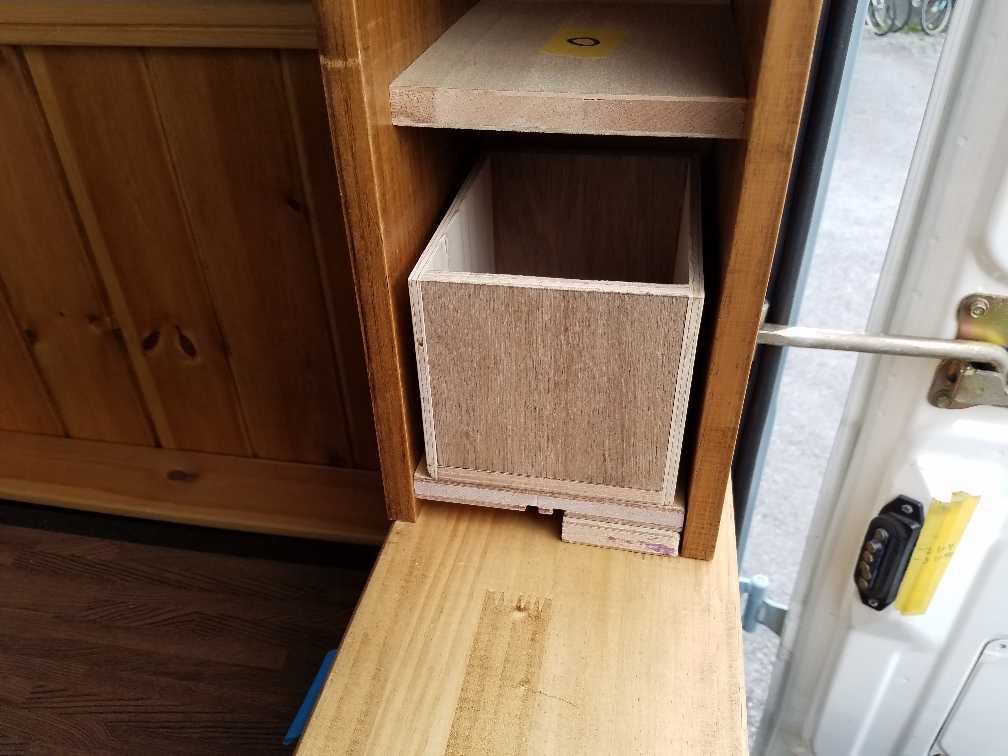

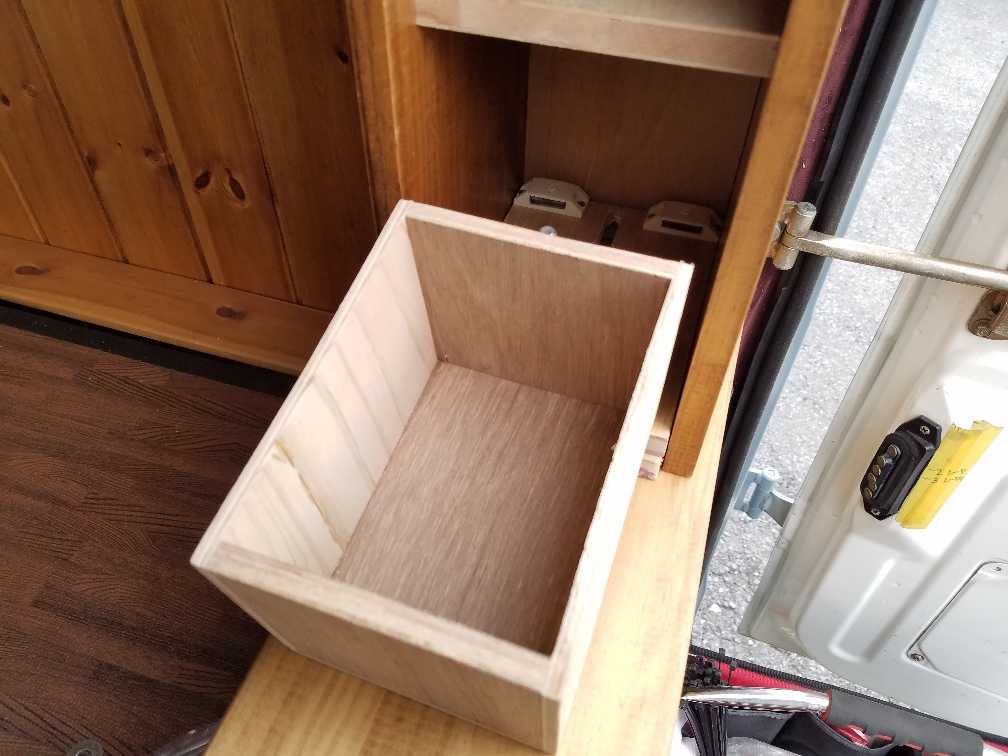

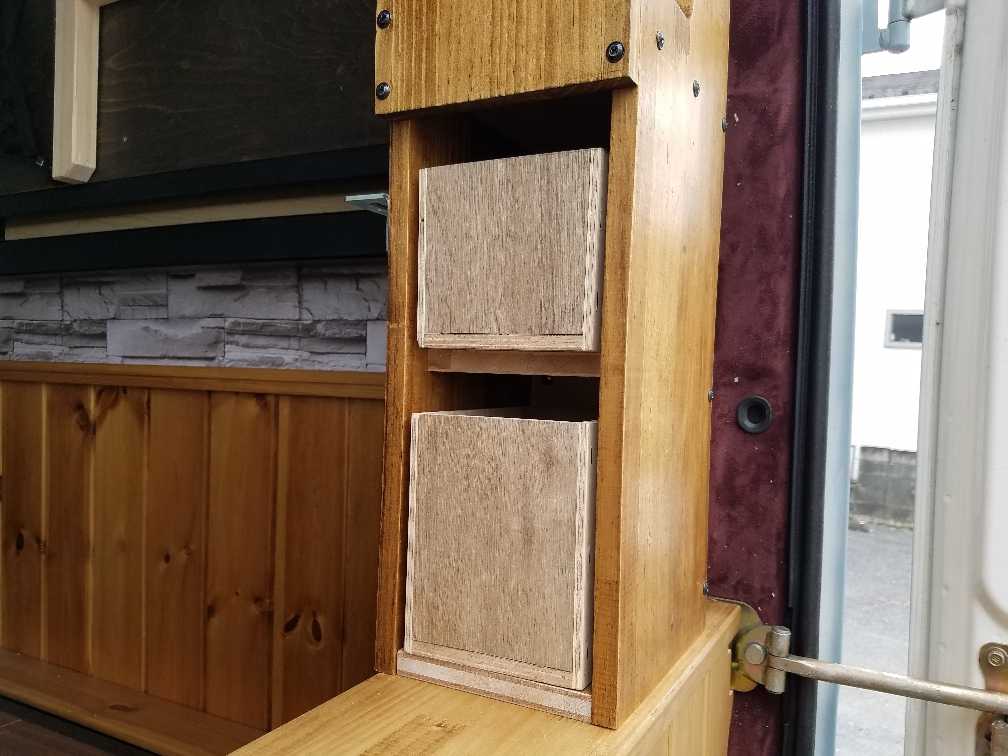

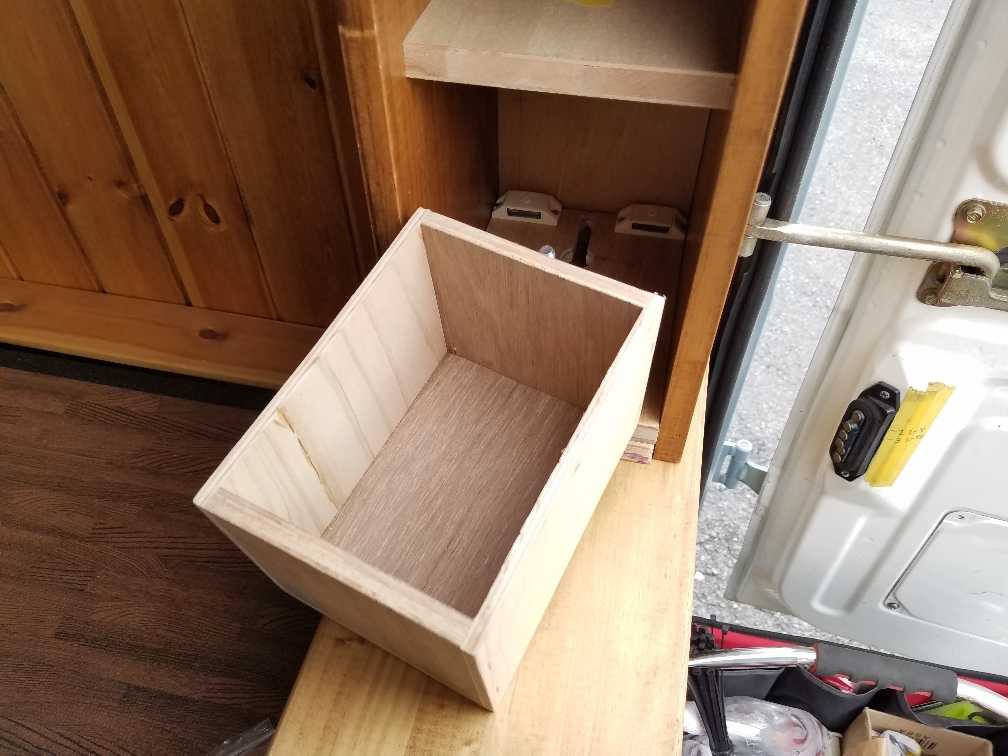

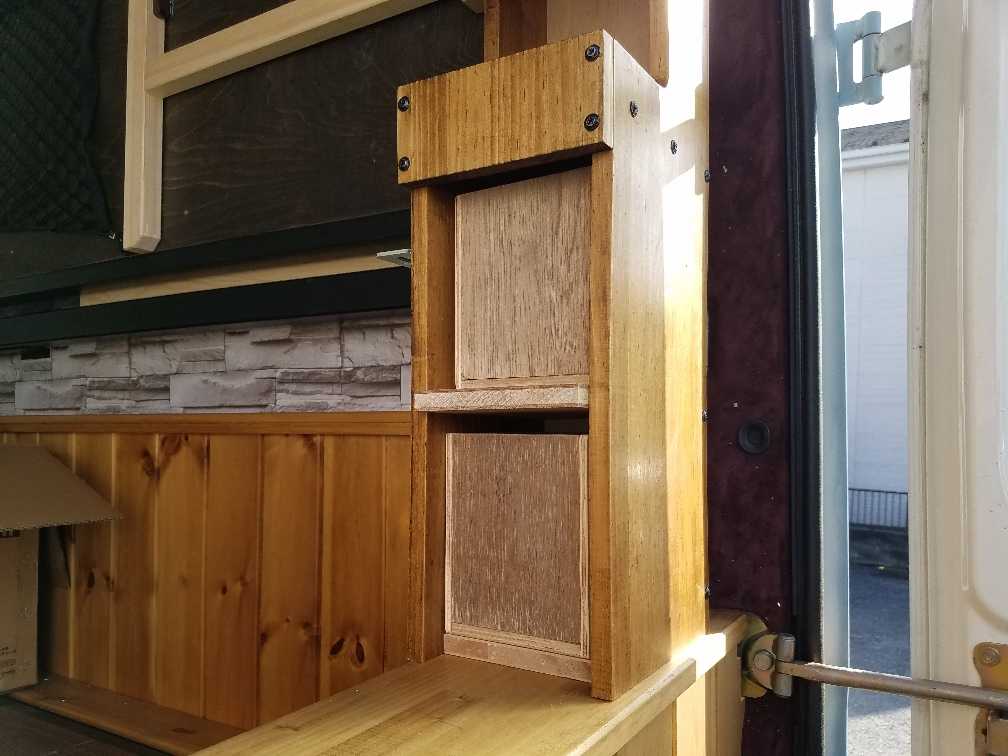

縦棚に入れてみた
いいかんじ
収まりは悪くない

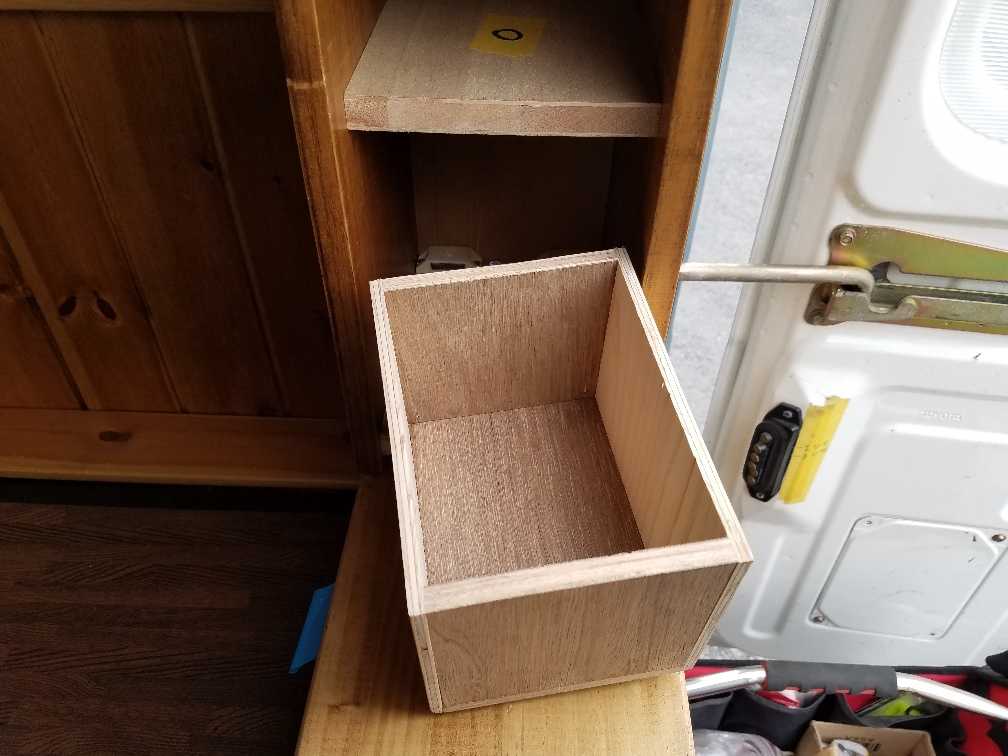

ところが・・・
当然なんだけど
右に振られ
左に振られ
前後の規制と
上下の規制と
保持は考えてたけど
・・・左右は考えてなかったわ
この構造で行くなら
引き出し本体を
棚の内寸と絶妙なクリアランスに
しなければならなかった
OR
ボルトを２本平行にして
穴のクリアランスを狭めるか
いずれにせよ・・・
これじゃダメだね
構造的な欠陥ですなぁ(-_-;)
ってことで

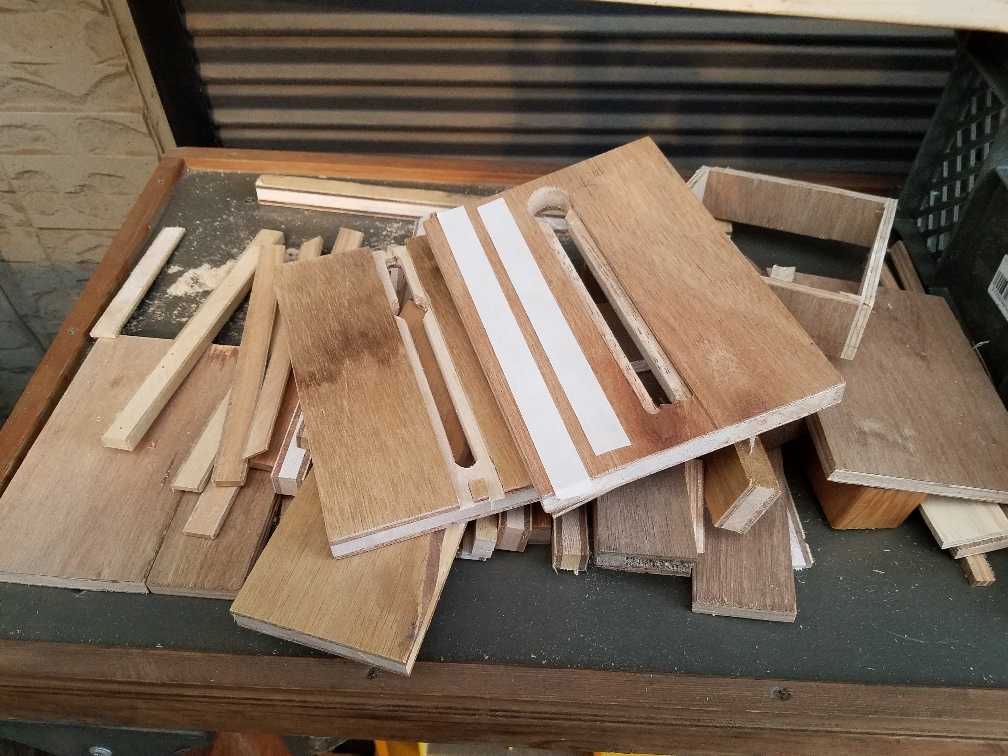

ゴミ決定！ 無念・・・
深く考えずに
手を動かしてみた結果・・・
金額は
滑りテープ以外は手持ちで被害額は大したことなし
時間は
まあ、数時間なので大したことなし
問題は
キラ~ん！と閃いて
突っ走って
実際にテストするまで
問題点に気が付かなかった
浅はかさ・・・
想像力不足・・・
行けるんじゃないか！と思いつき
ナイスアイディア！と自画自賛した
自分が恥ずかしいｗｗｗ
自戒の念を込めて ここに記す。
・・・最近
ちょっと多い(-_-;)
この手の突っ走り失敗ネタ（笑）
ま
趣味だから
ってことで
笑っていただけると幸いです m(__)m
