ふふふ。
や～～っと 戻ってきたｗ
前回触ったのはなんと10か月前ｗ →この頃
以来、どんどん床に方向へ向け迷走し続け
ケリをつけて、少しづつ上に上がってきて
どうにかこうにか、ここまで戻ってきましたｗ
って
何？ っつー話で 本題ｗ
これっすよ。コレ！

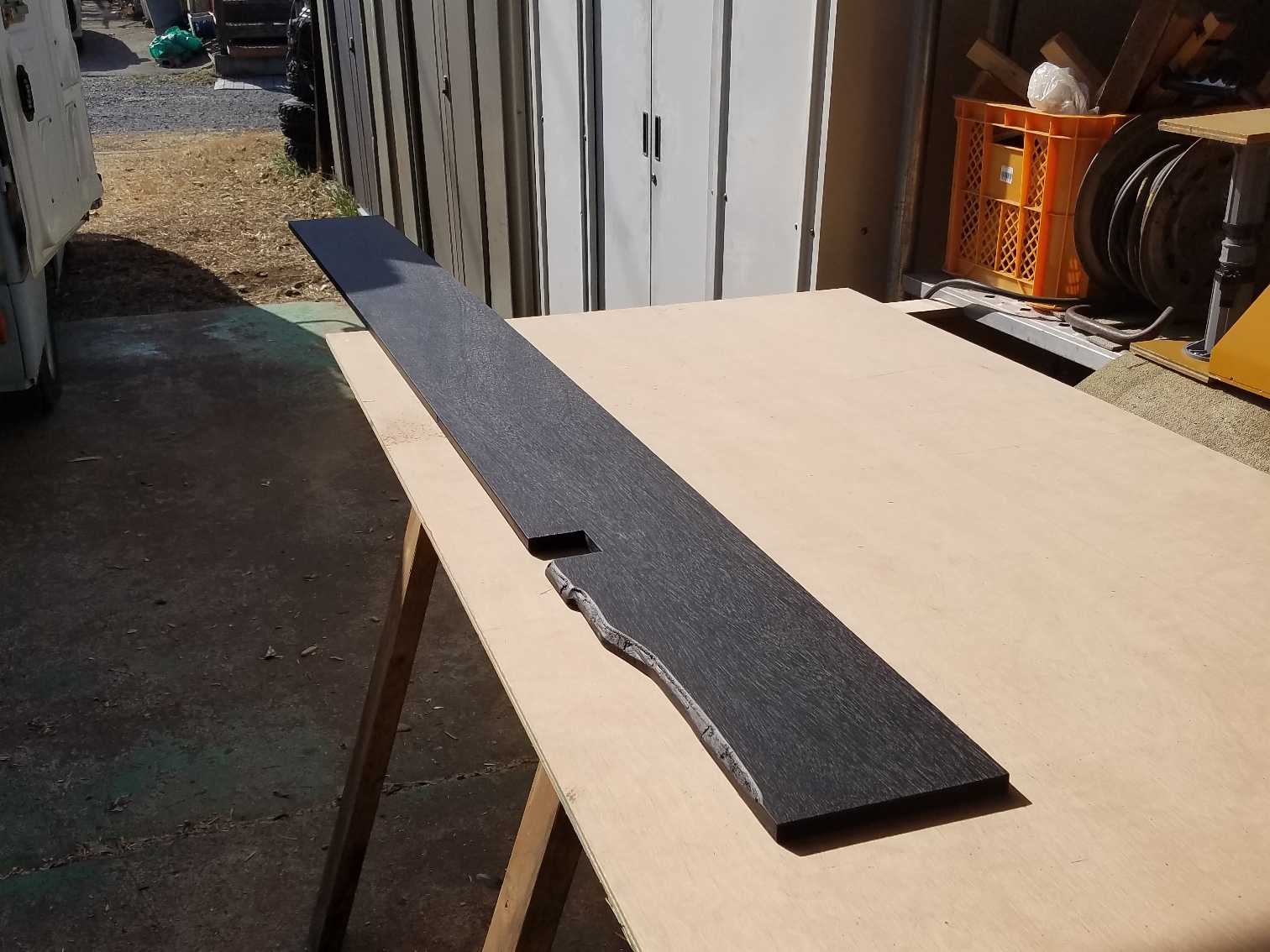

そこで止まっていた
ベッド上部の棚の底板です。
（塗装は、いつだったか 他の物塗ったときに施工済み）
あと、今回

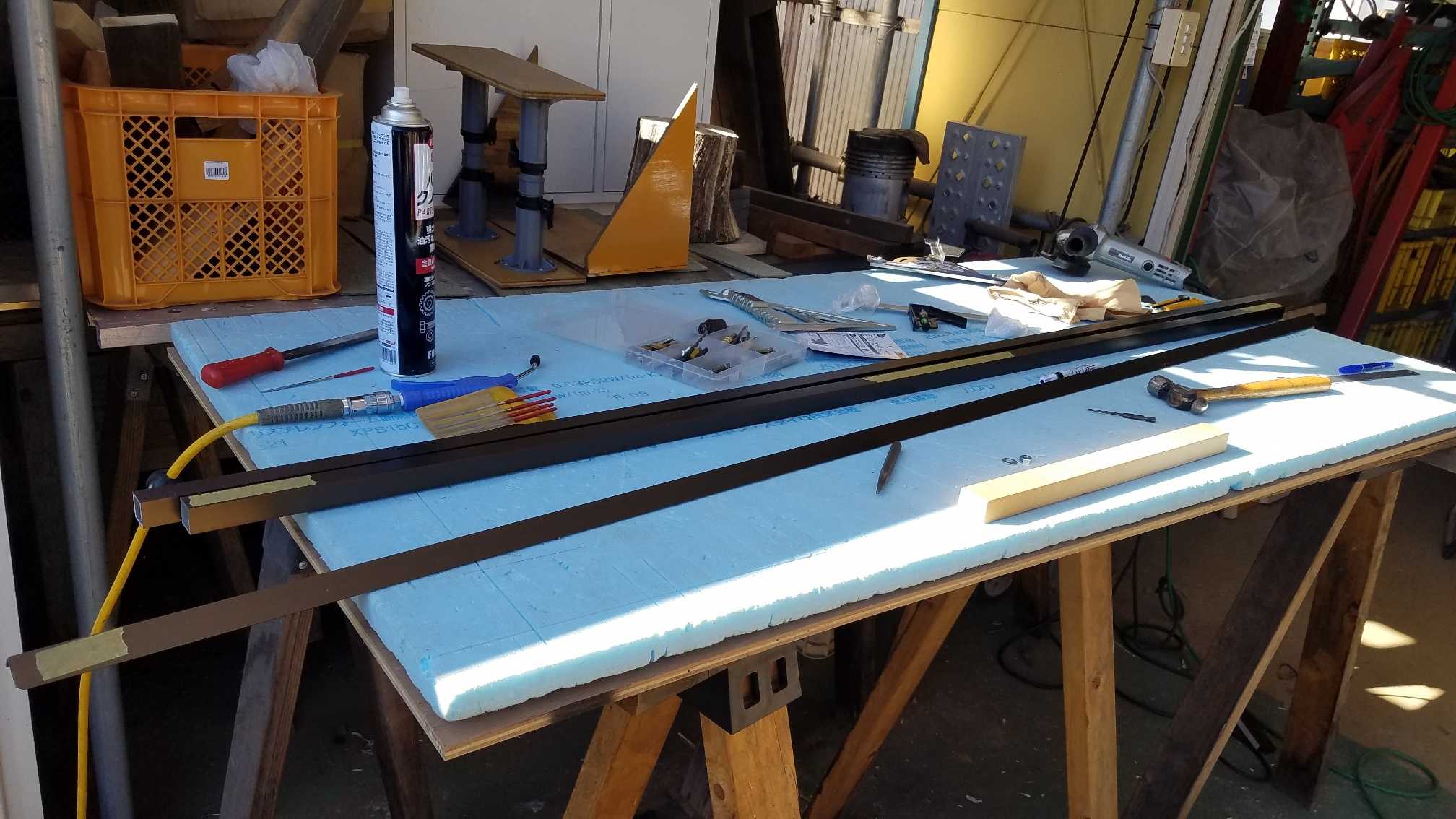

こんな材料を用意

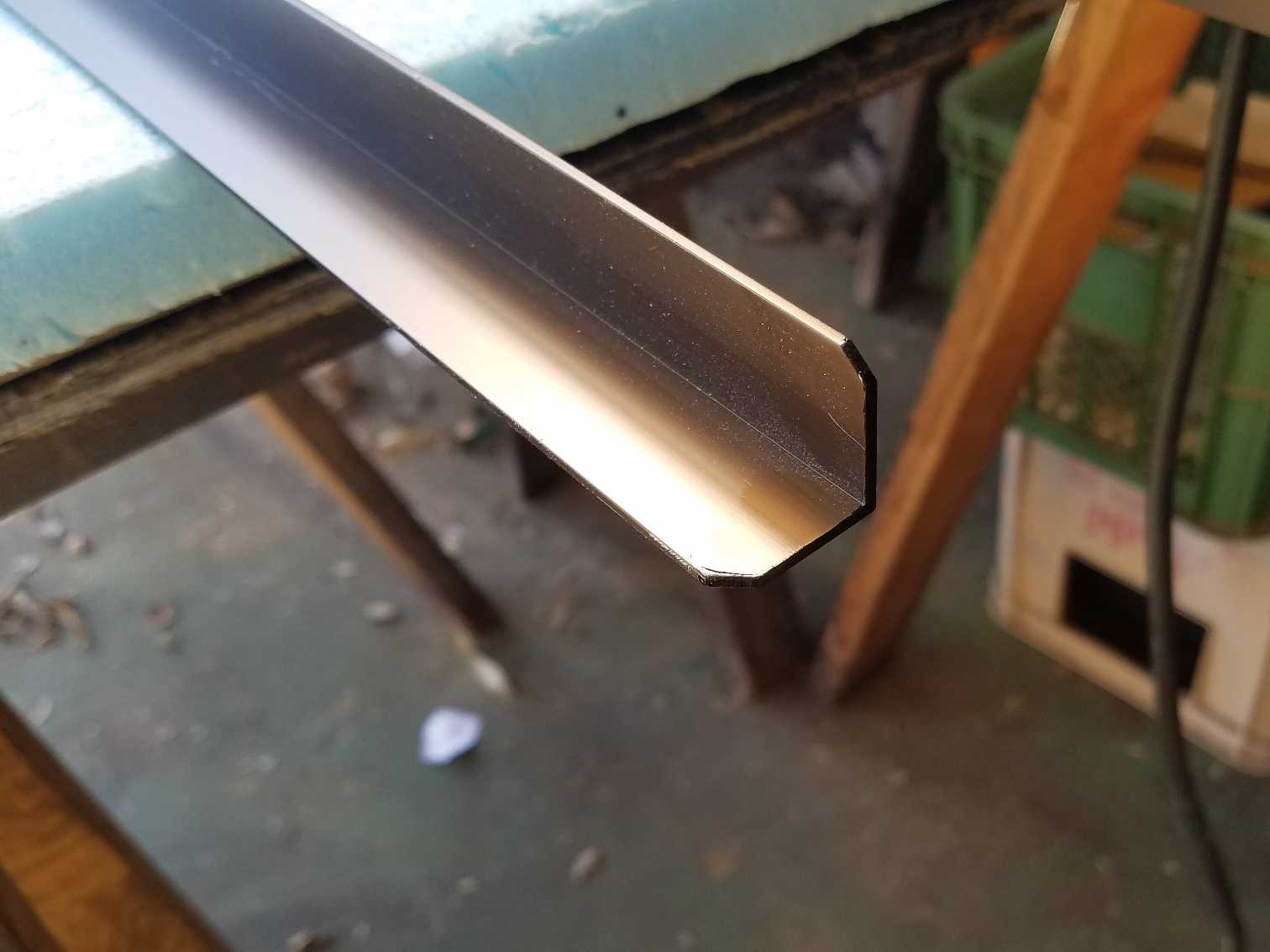

アルミ アングルと角パイ
クサビ形に切った木

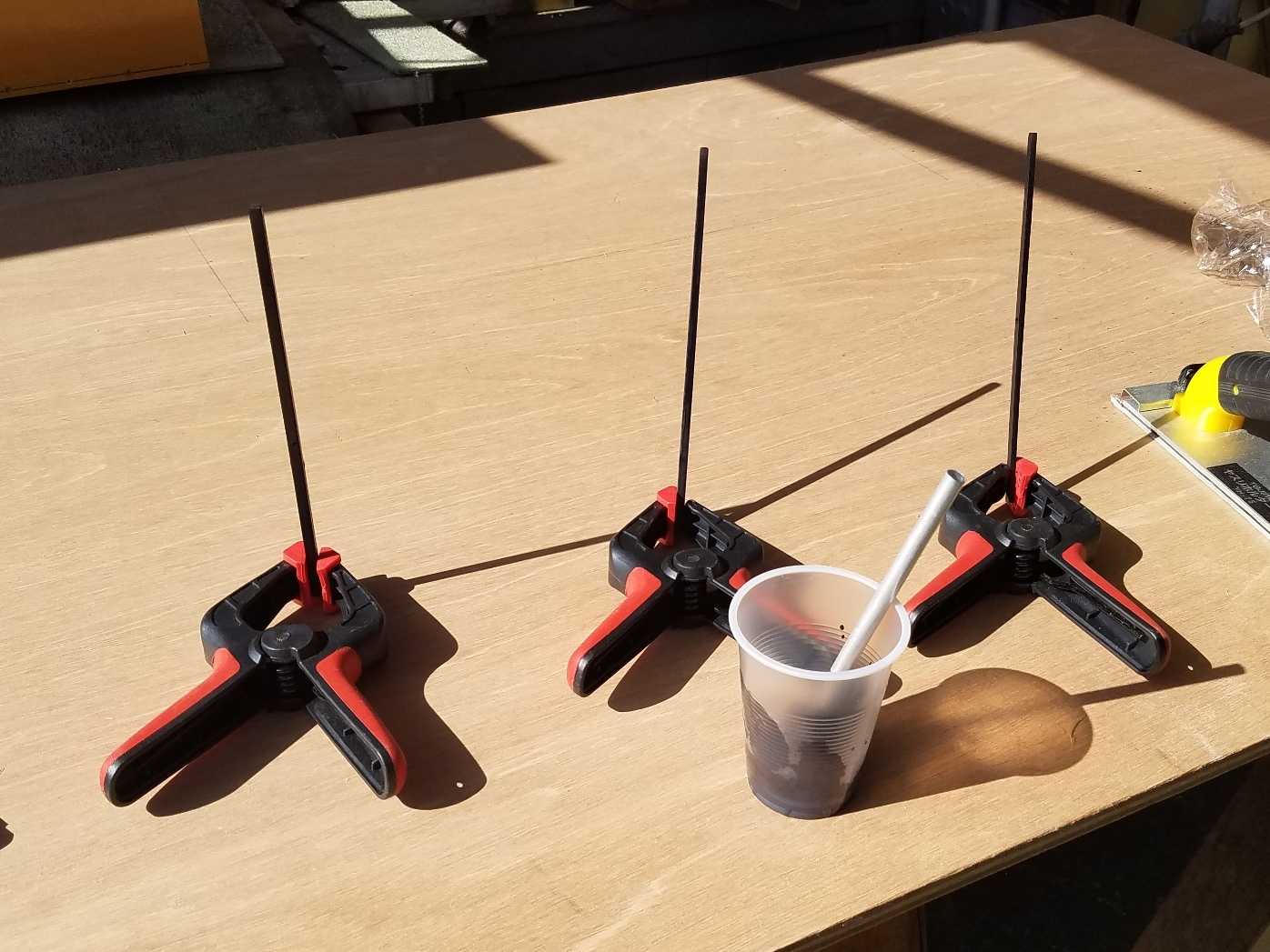

塗ってこんな感じ
あと
結構キモなんじゃないかと
思っていた（この時はね）
で

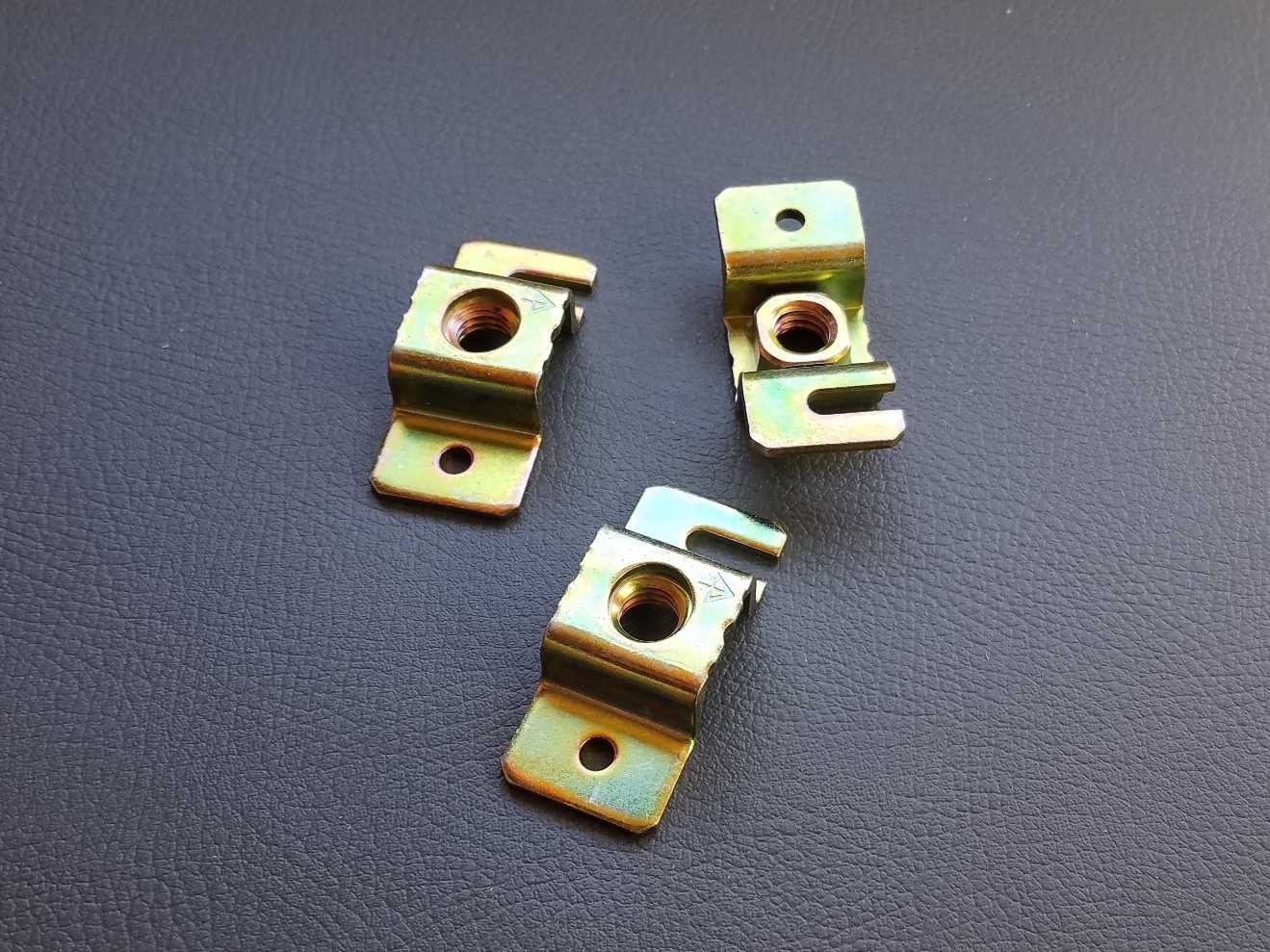

ハット型のボルトに合わせた
（本音はＭで統一したかった・・・）

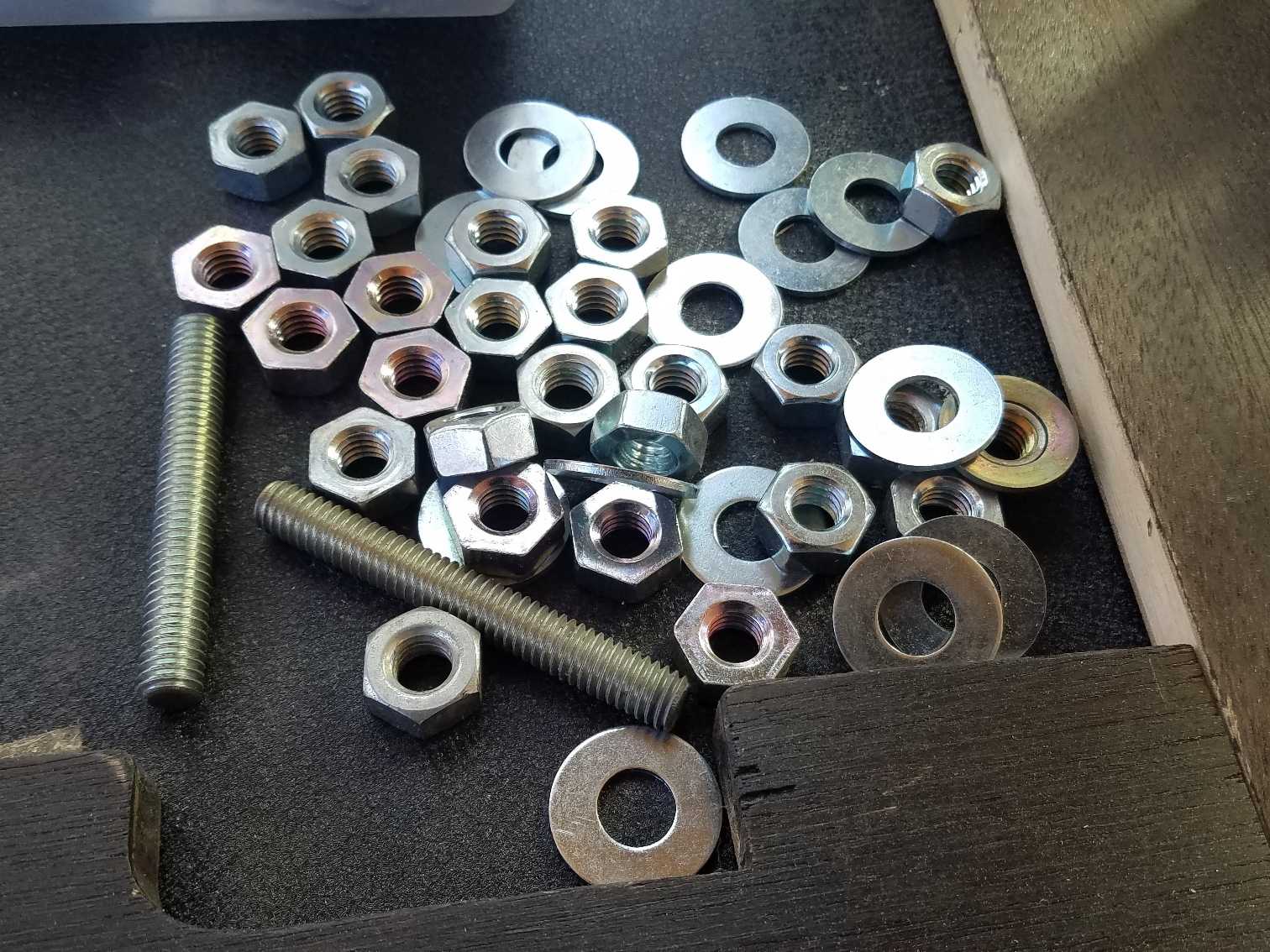

3分の寸切りとかナット類
こいつらを

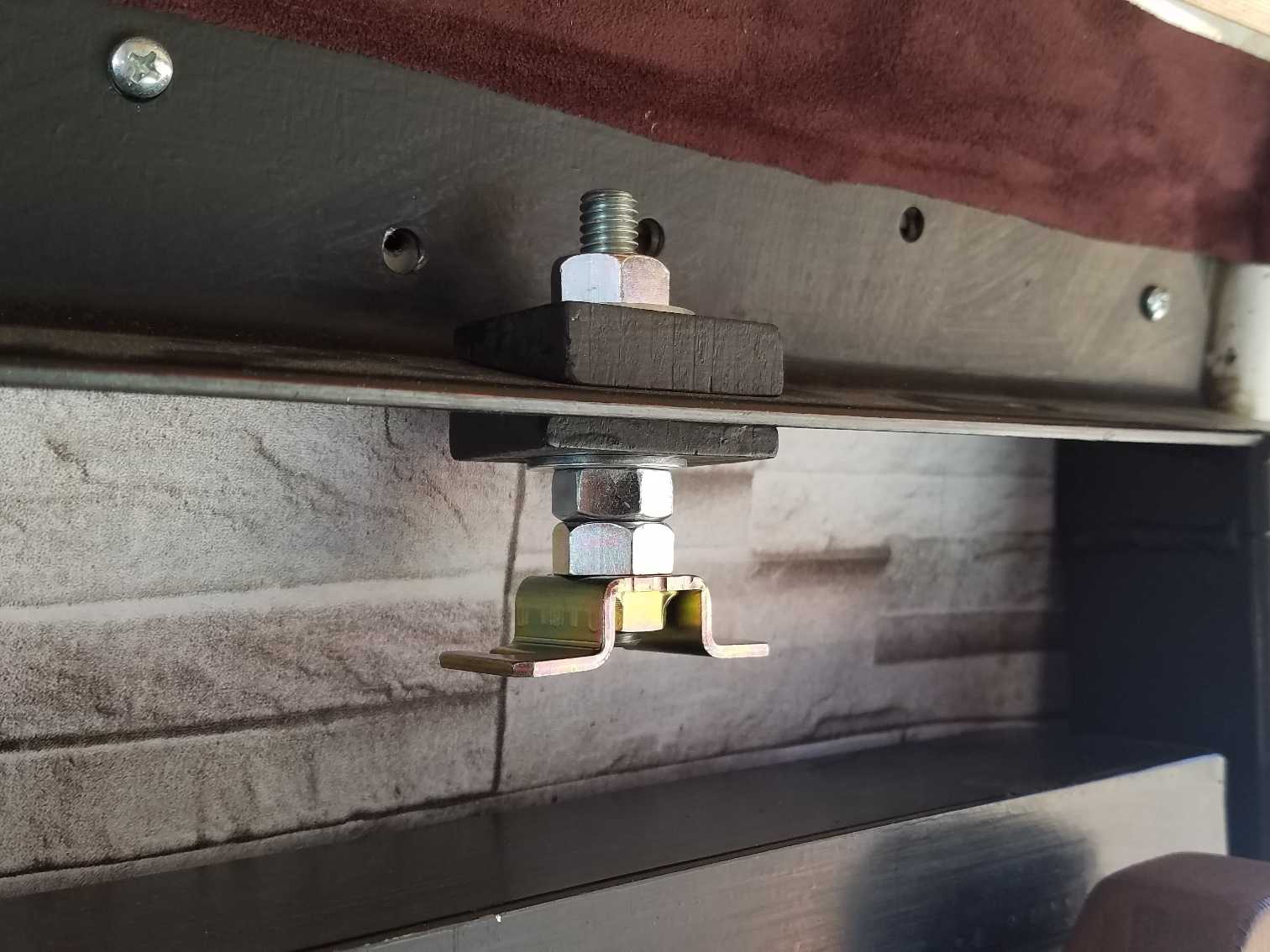

こう使う。

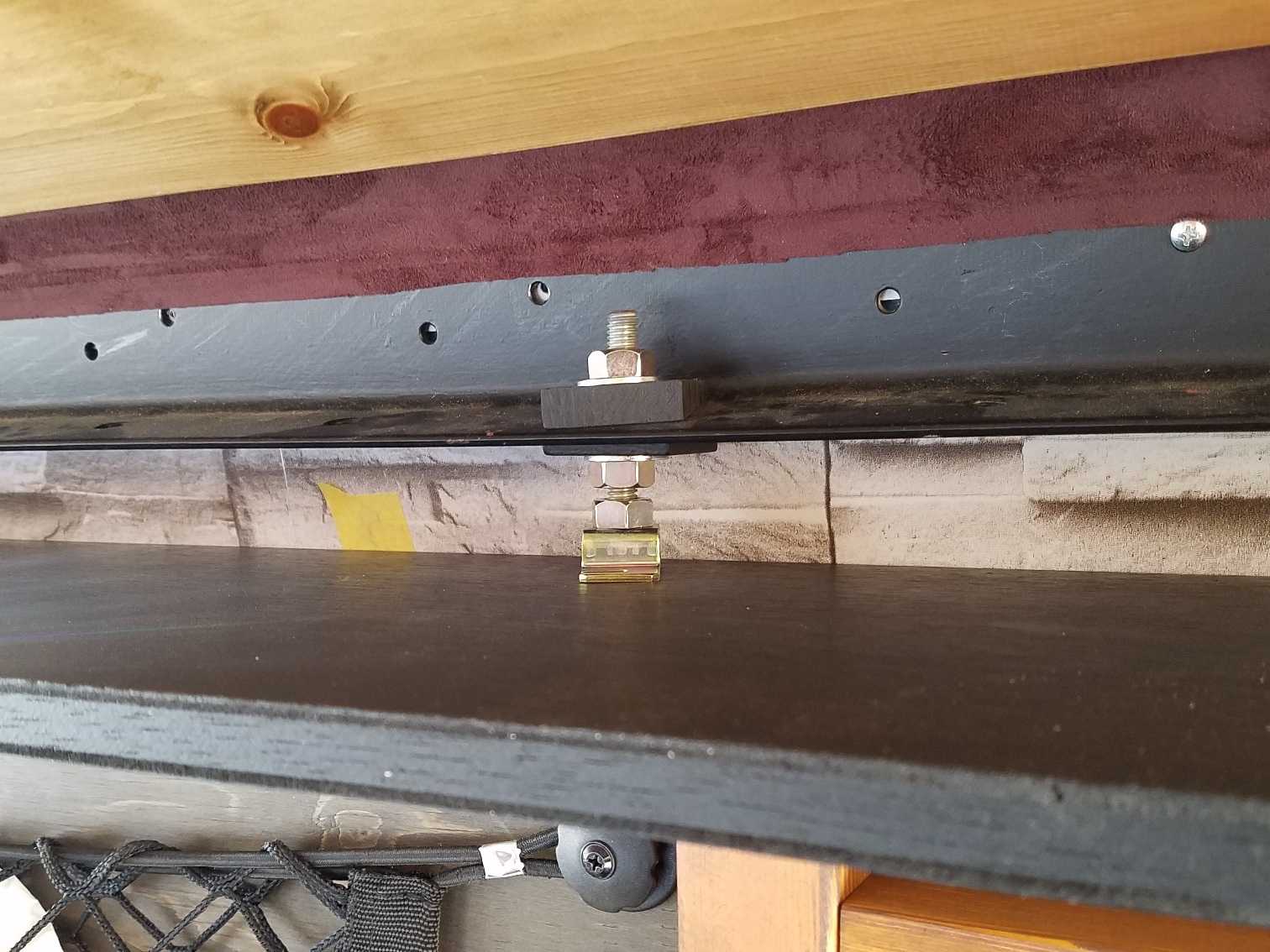

棚の底板を吊る構造
こんな感じでね。
位置決め（高さ調整）が後から出来るかと
思って、この方法を採用
あと

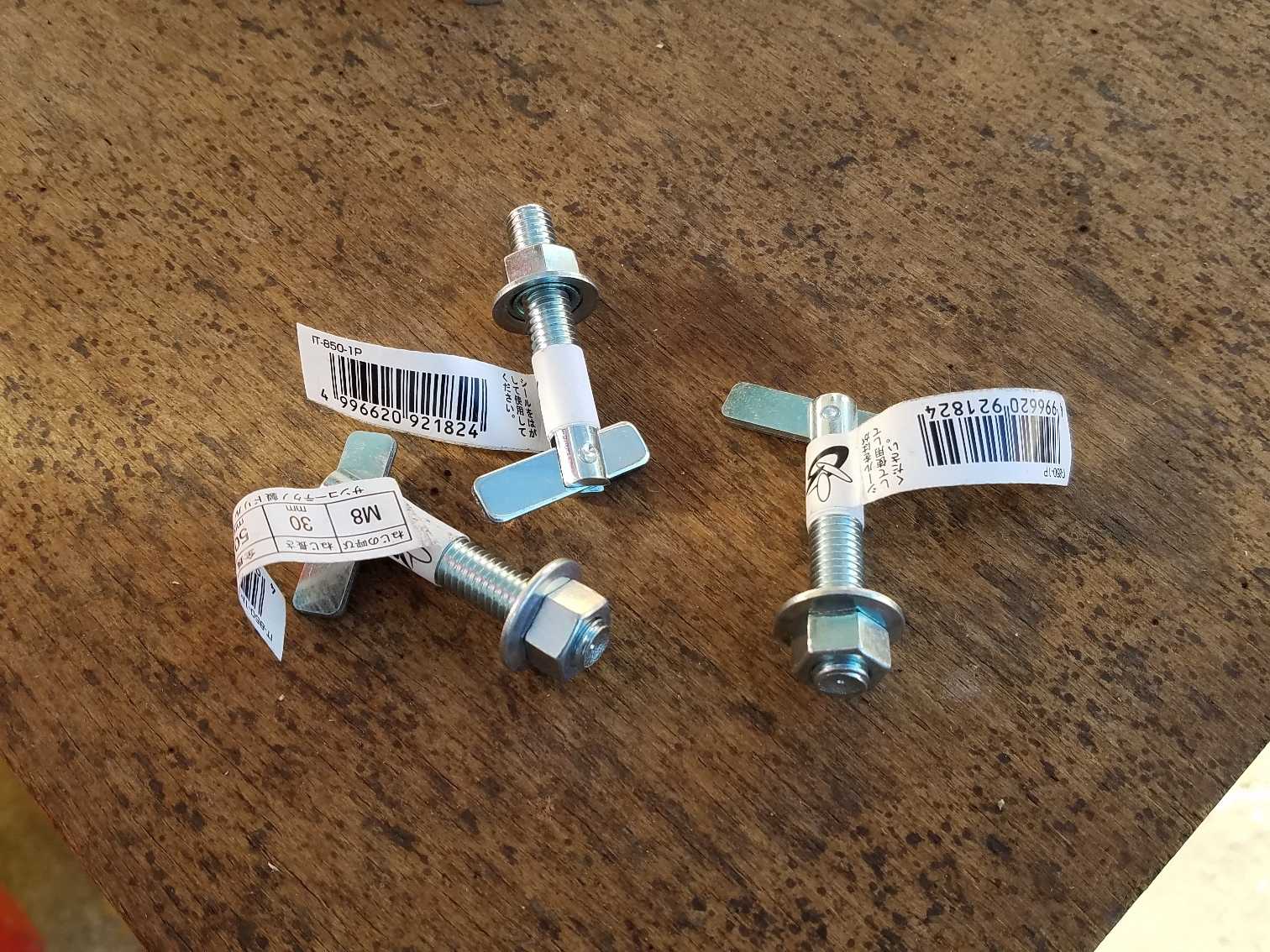

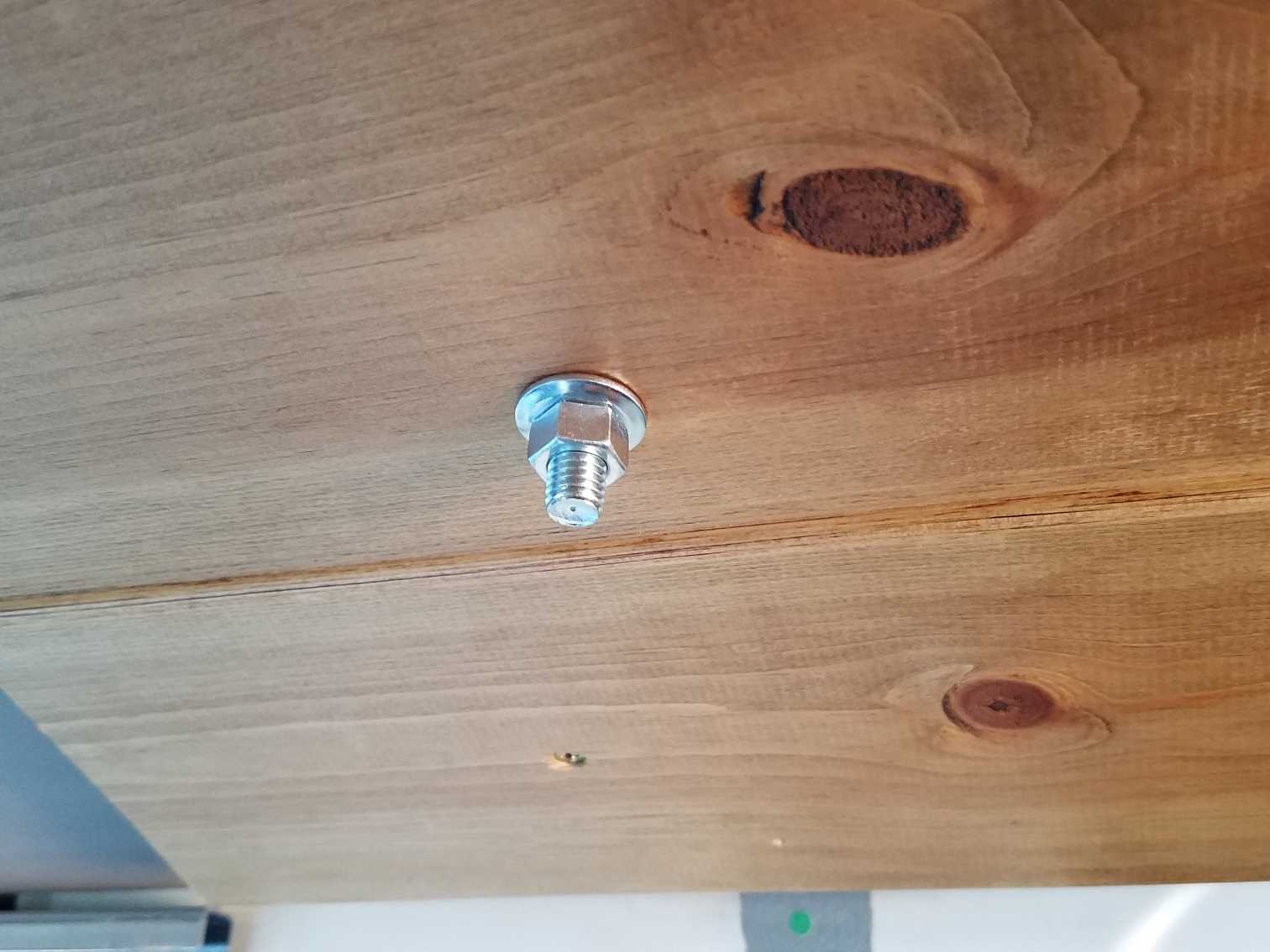

ＩＴハンガー
（こいつらはＭ８）
施工中の画像はないけど
天井に穴開けて
入れるだけ。 →施工方法が気になる方はこちら
で

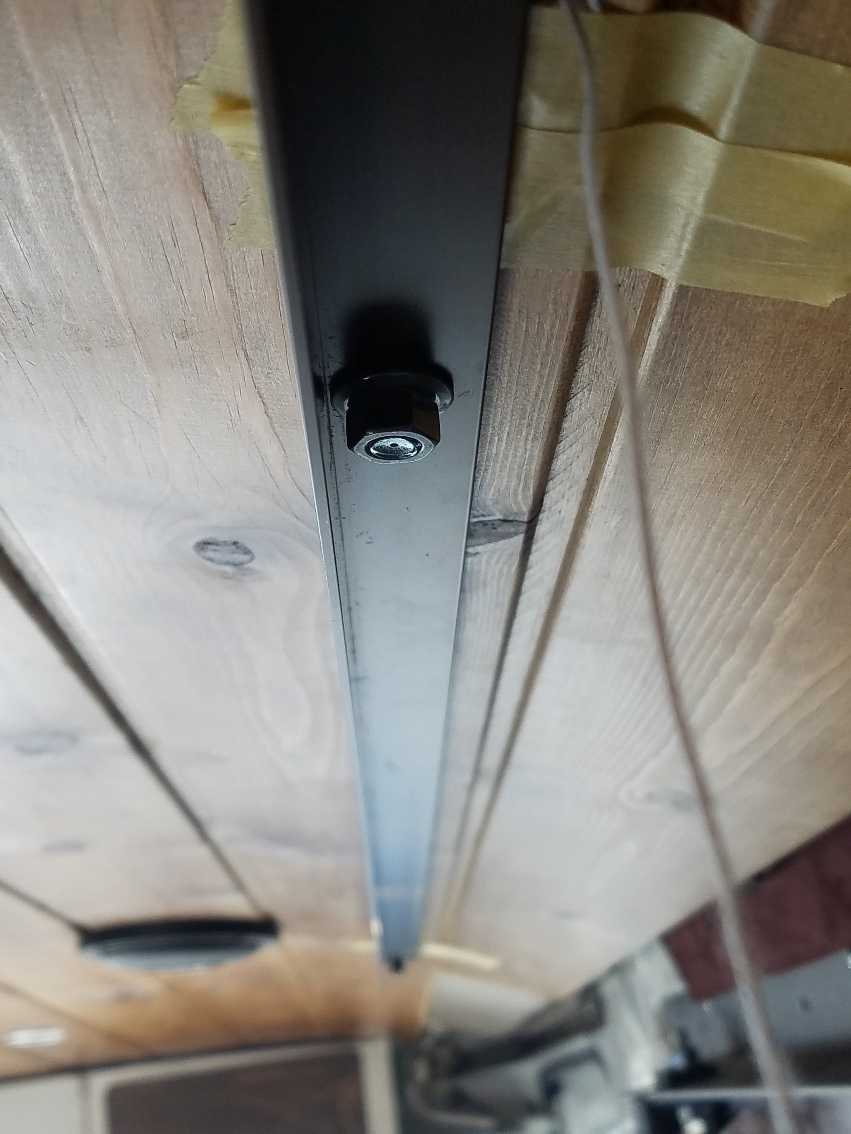

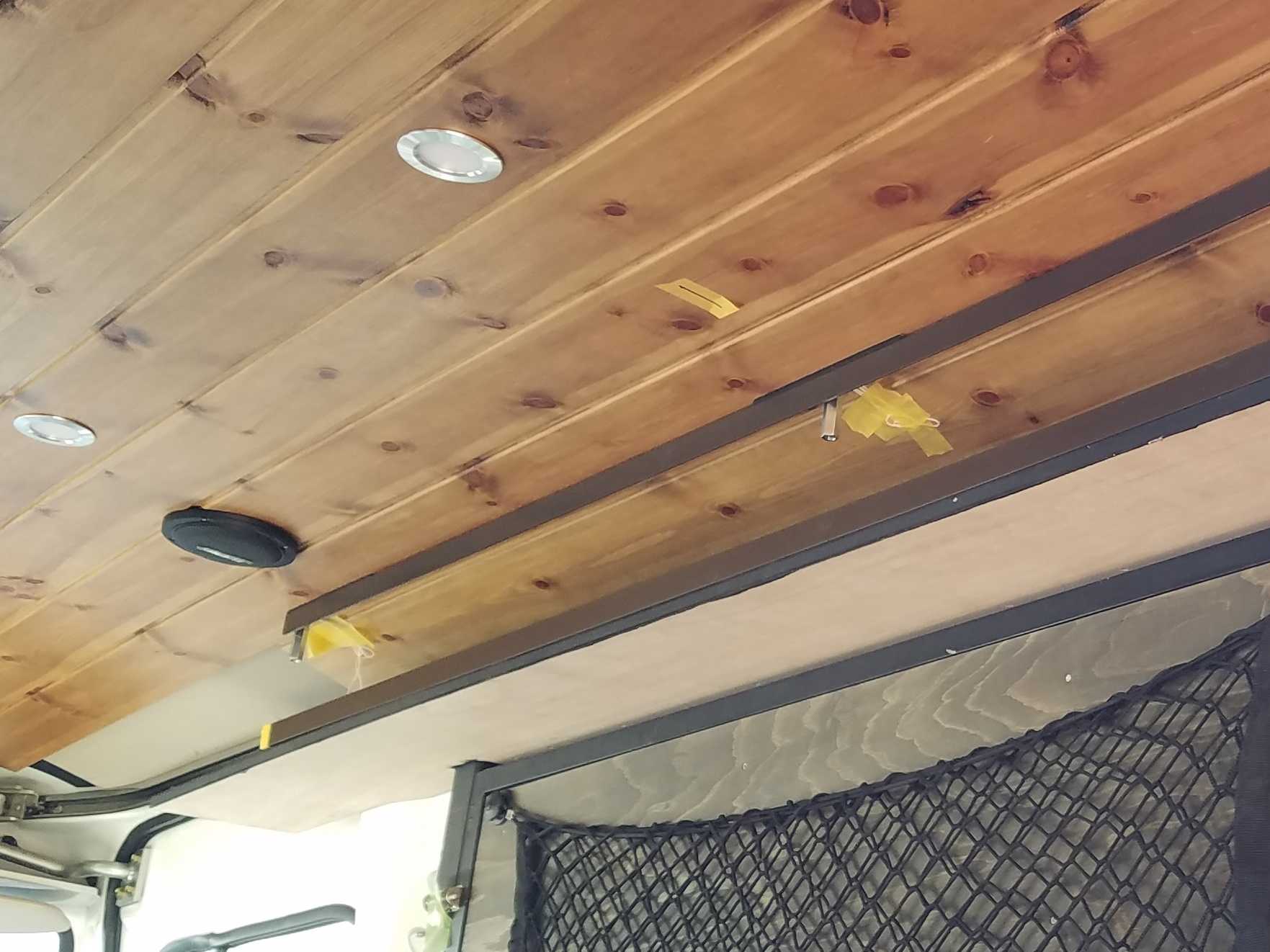

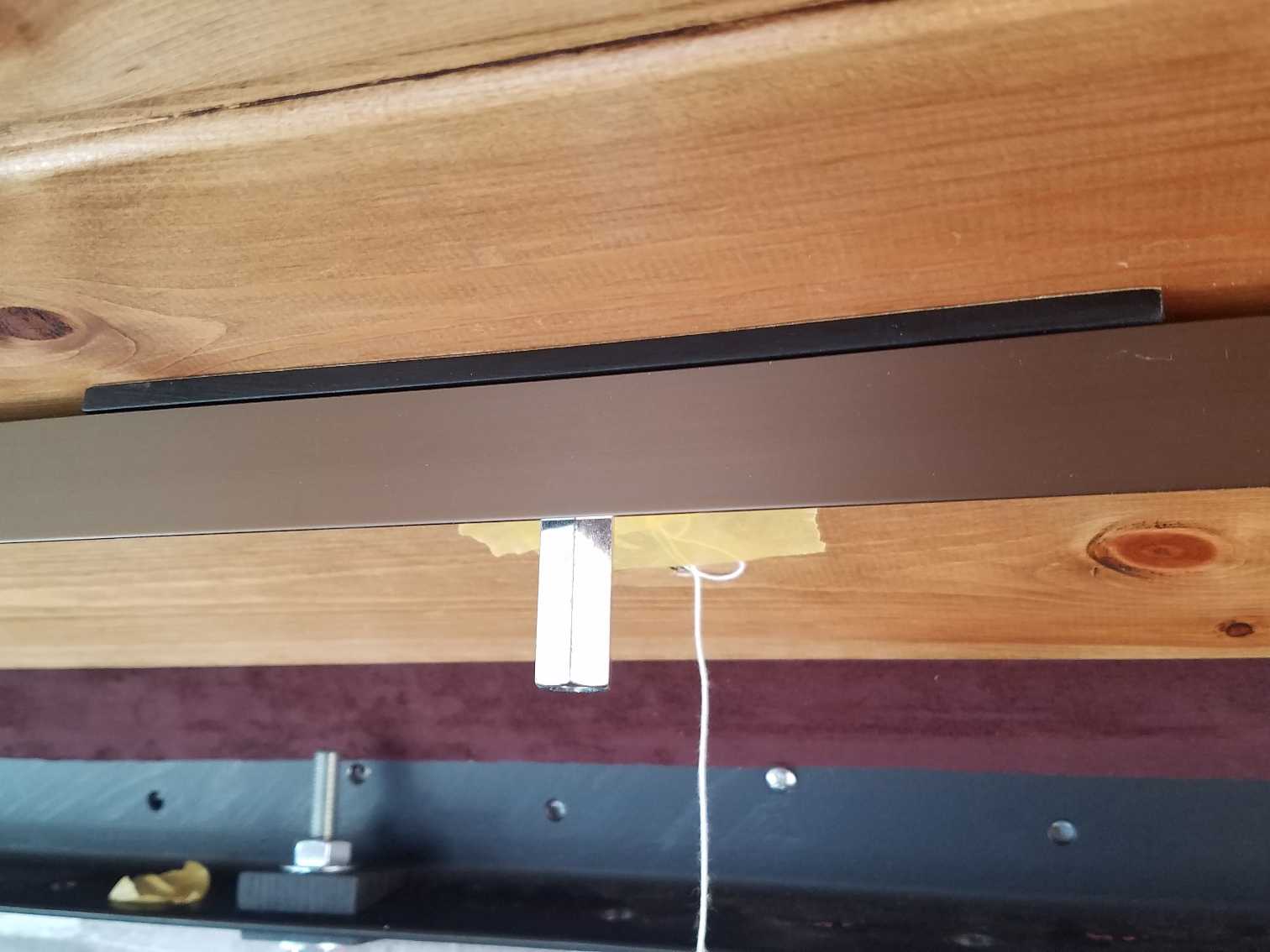

アングルを
取り付けるとこんな感じ
で
次

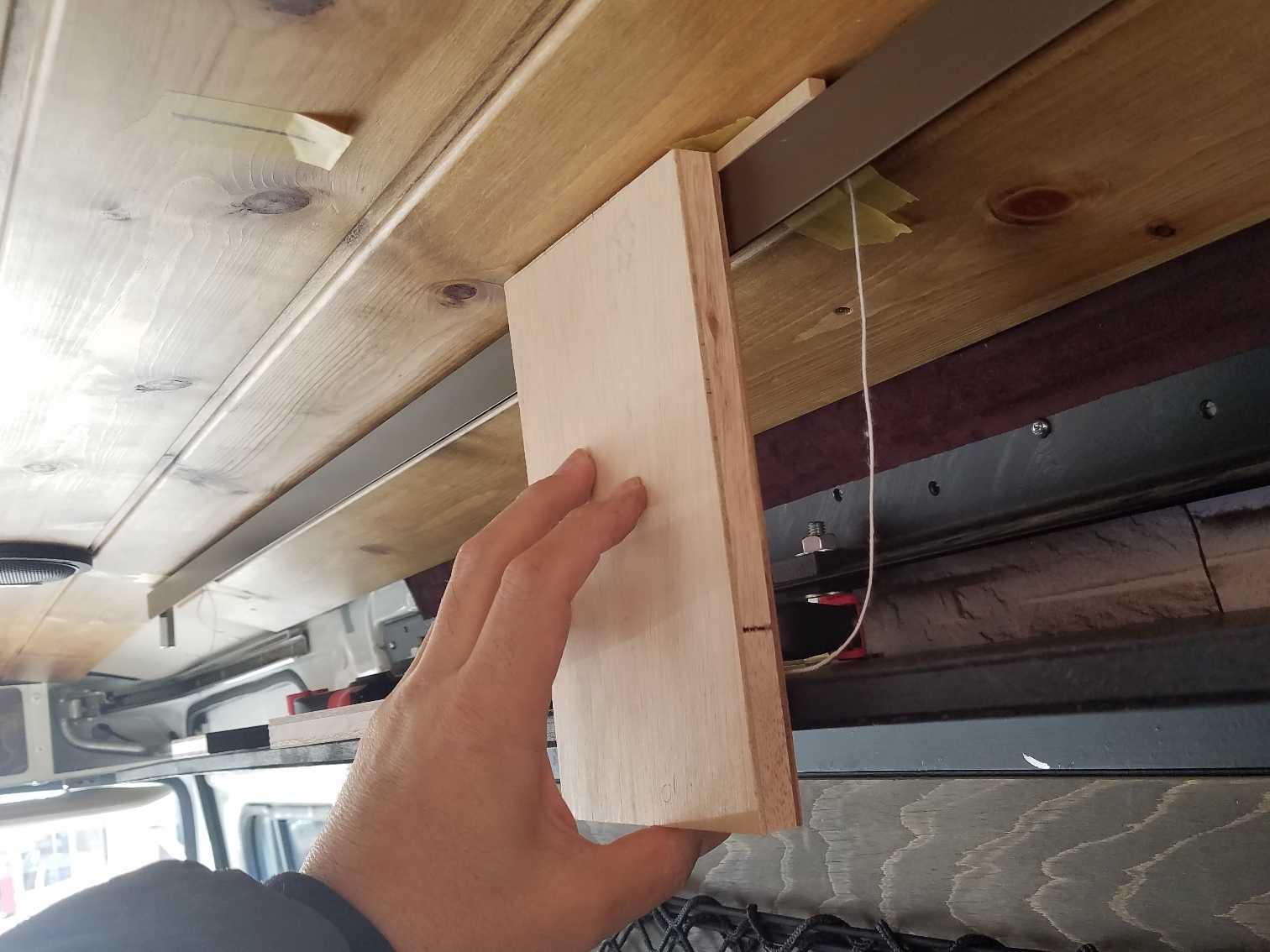

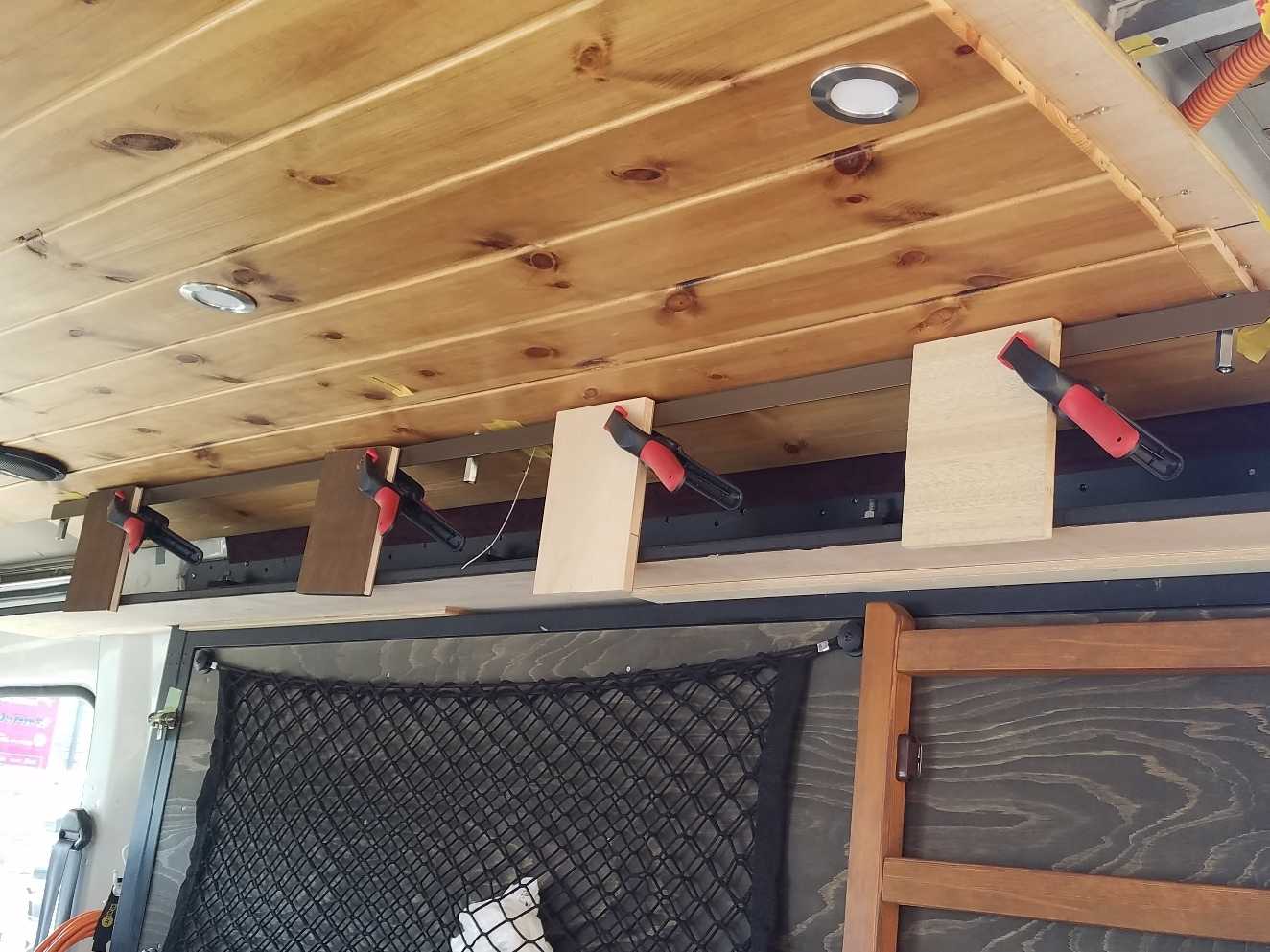

仮の表板を仮止め
次に

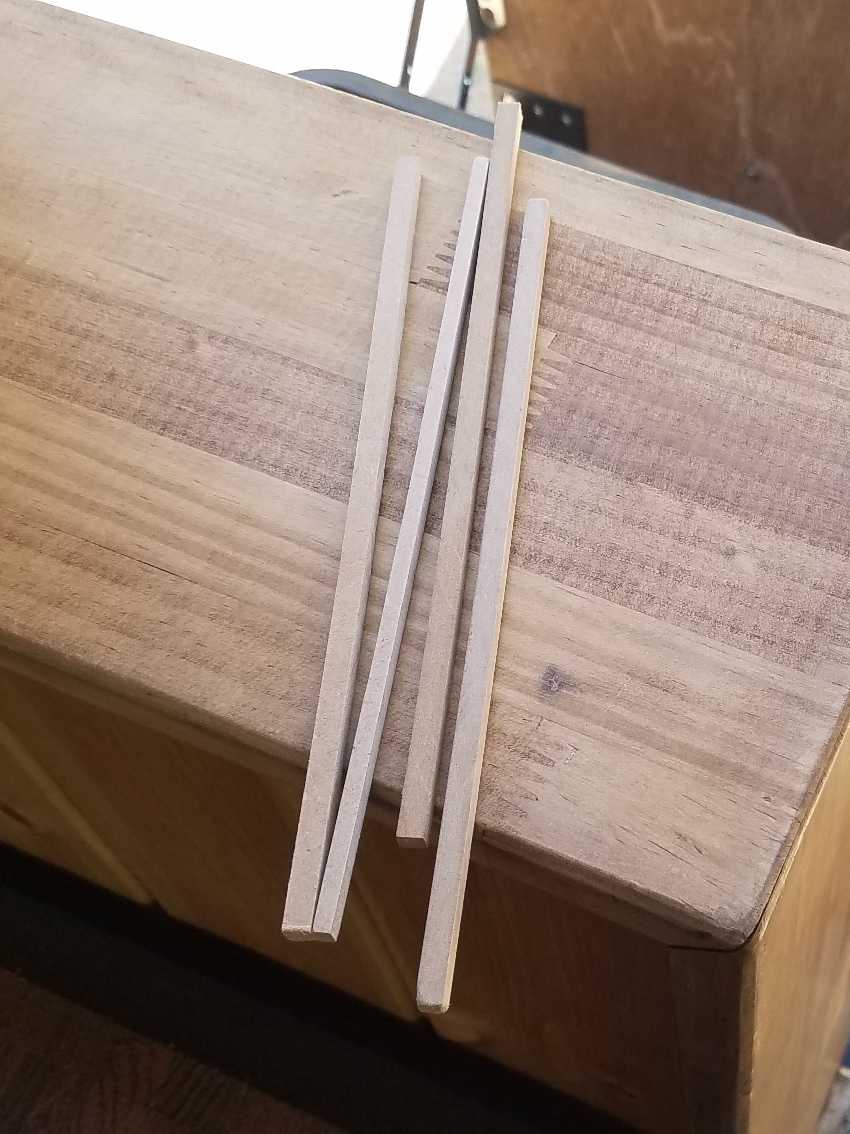

こんな感じの

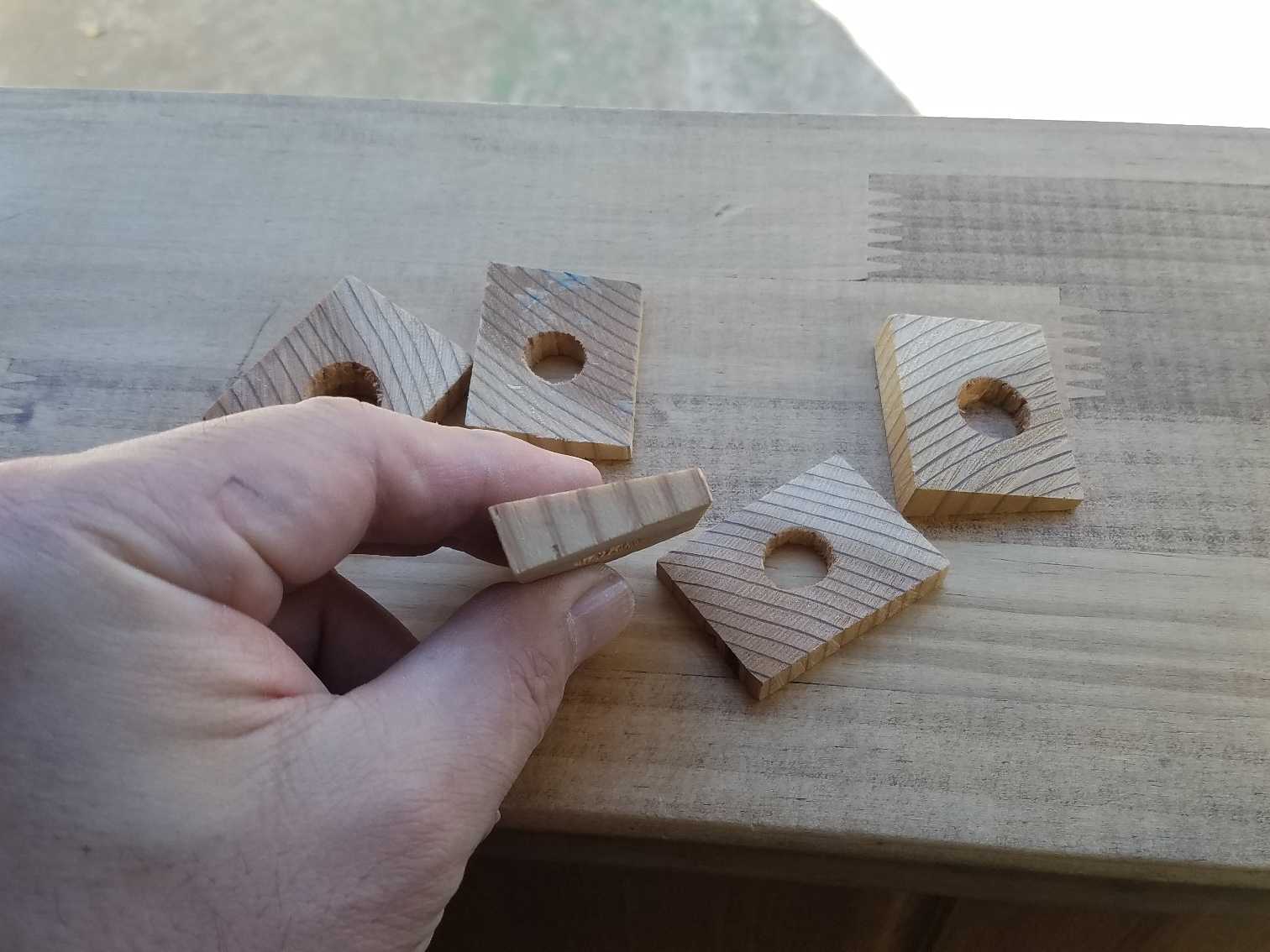

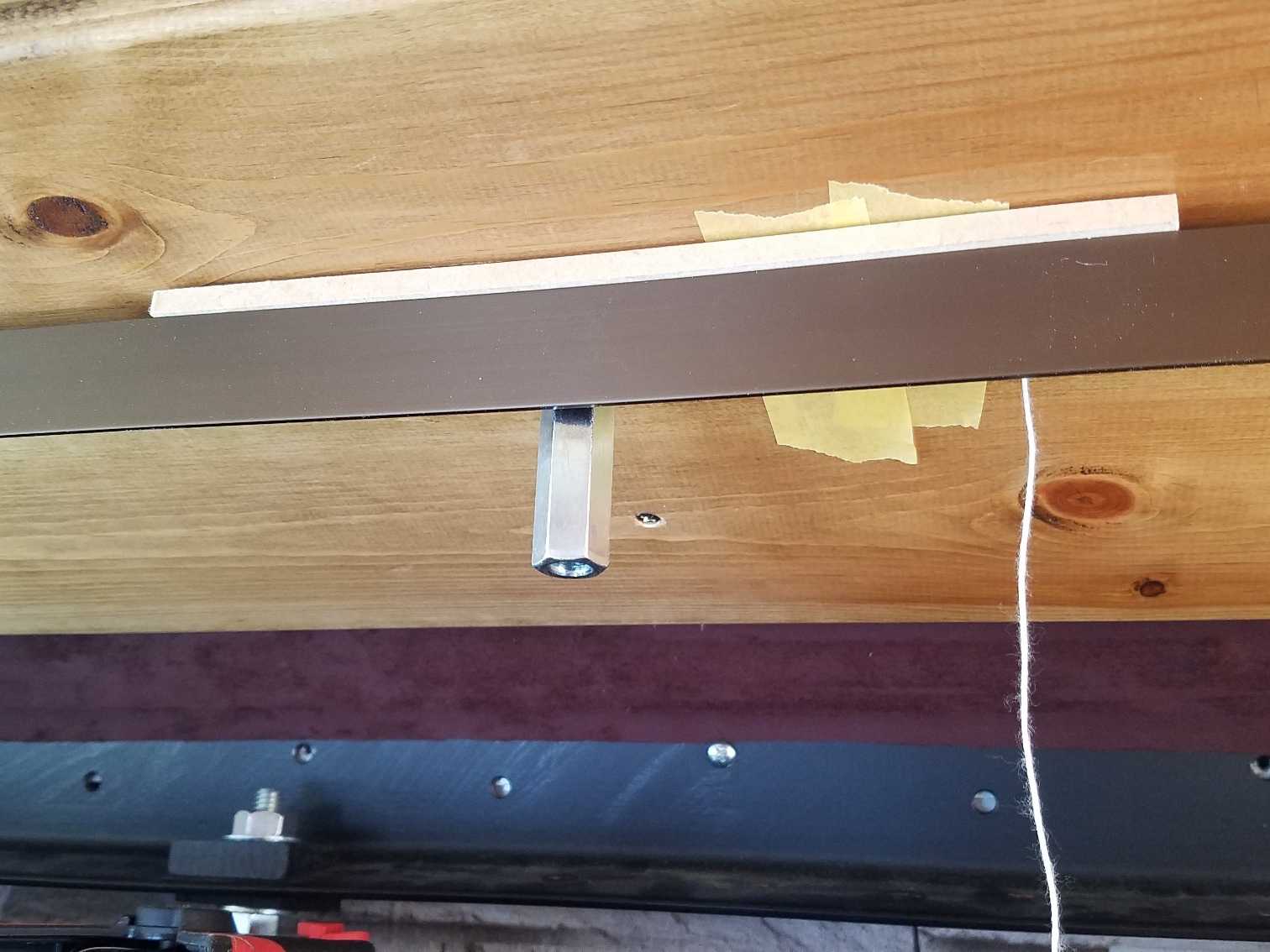

3mm～5mmの棒切れを作って
（ココに物を置くたびに目に入る
側板と天板の歪みは見なかったことにしてｗ
作業を続けます）
アングルの角度を見ながら厚みを選んで
上側に入れます。
そうすると
天井のRに沿っていたアングルの角度が変わって
表面の板が垂直に取りつく算段
なんとなく
上手くいきそうなので

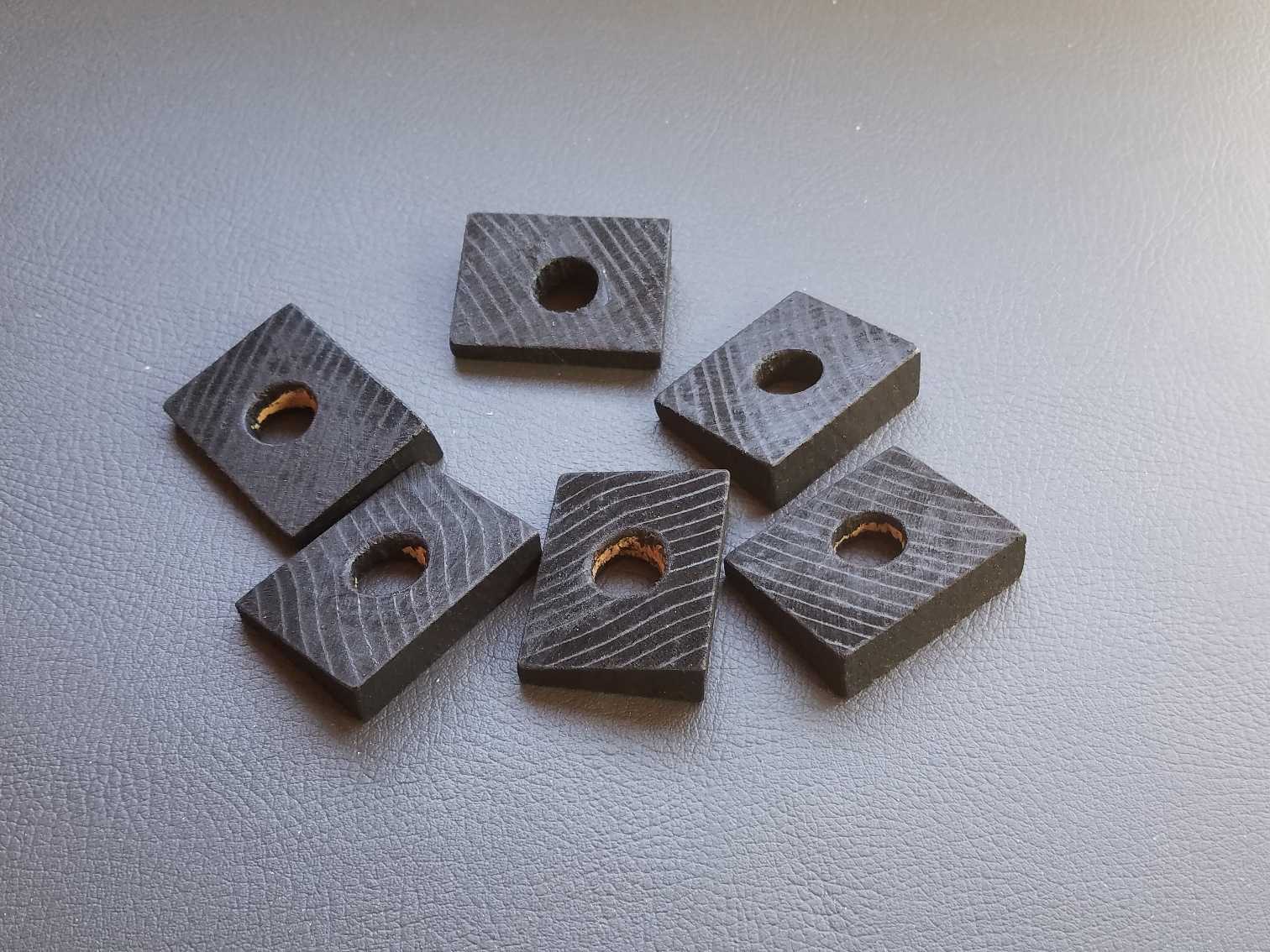

黒く塗って

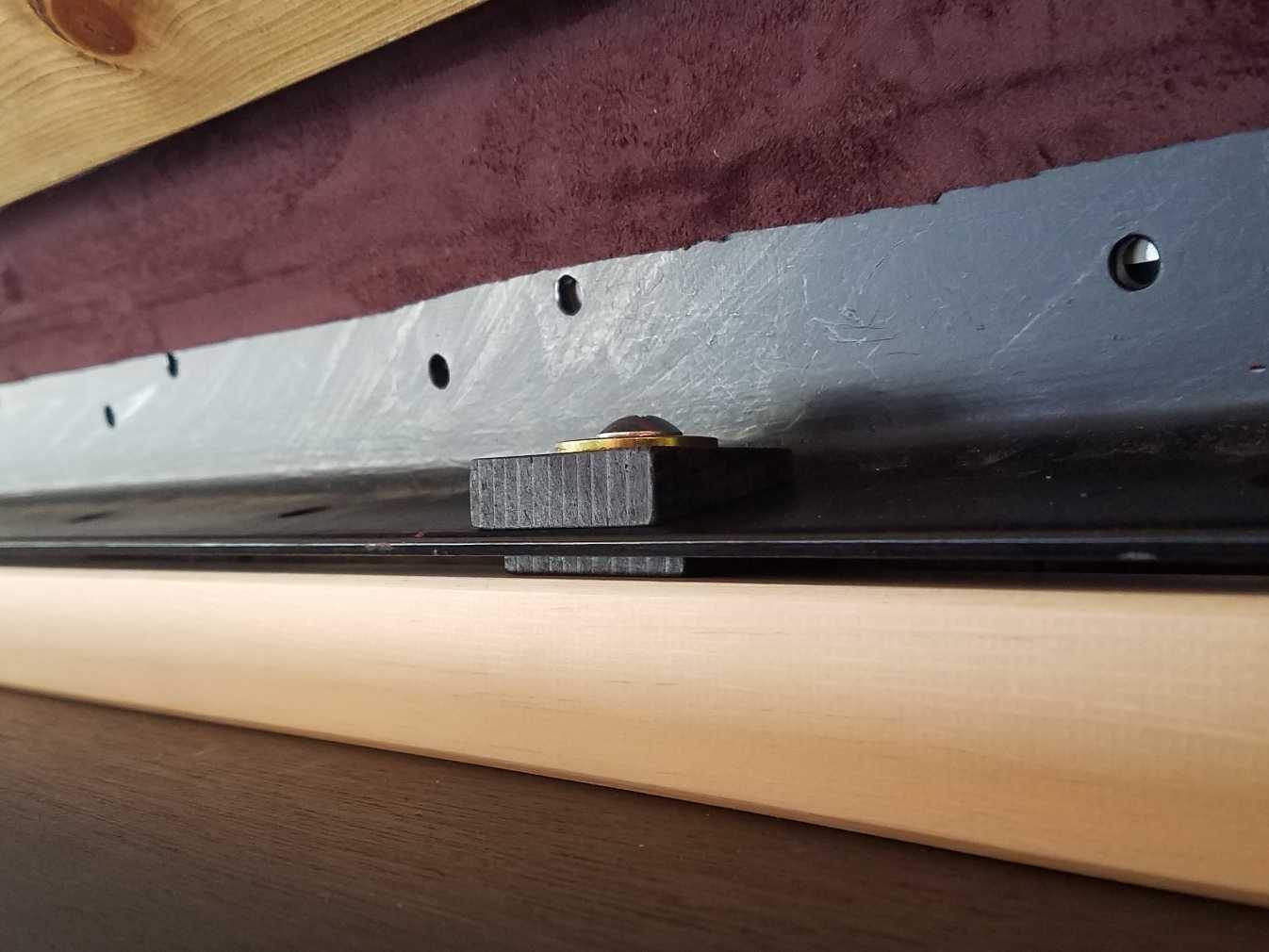

挟み込む

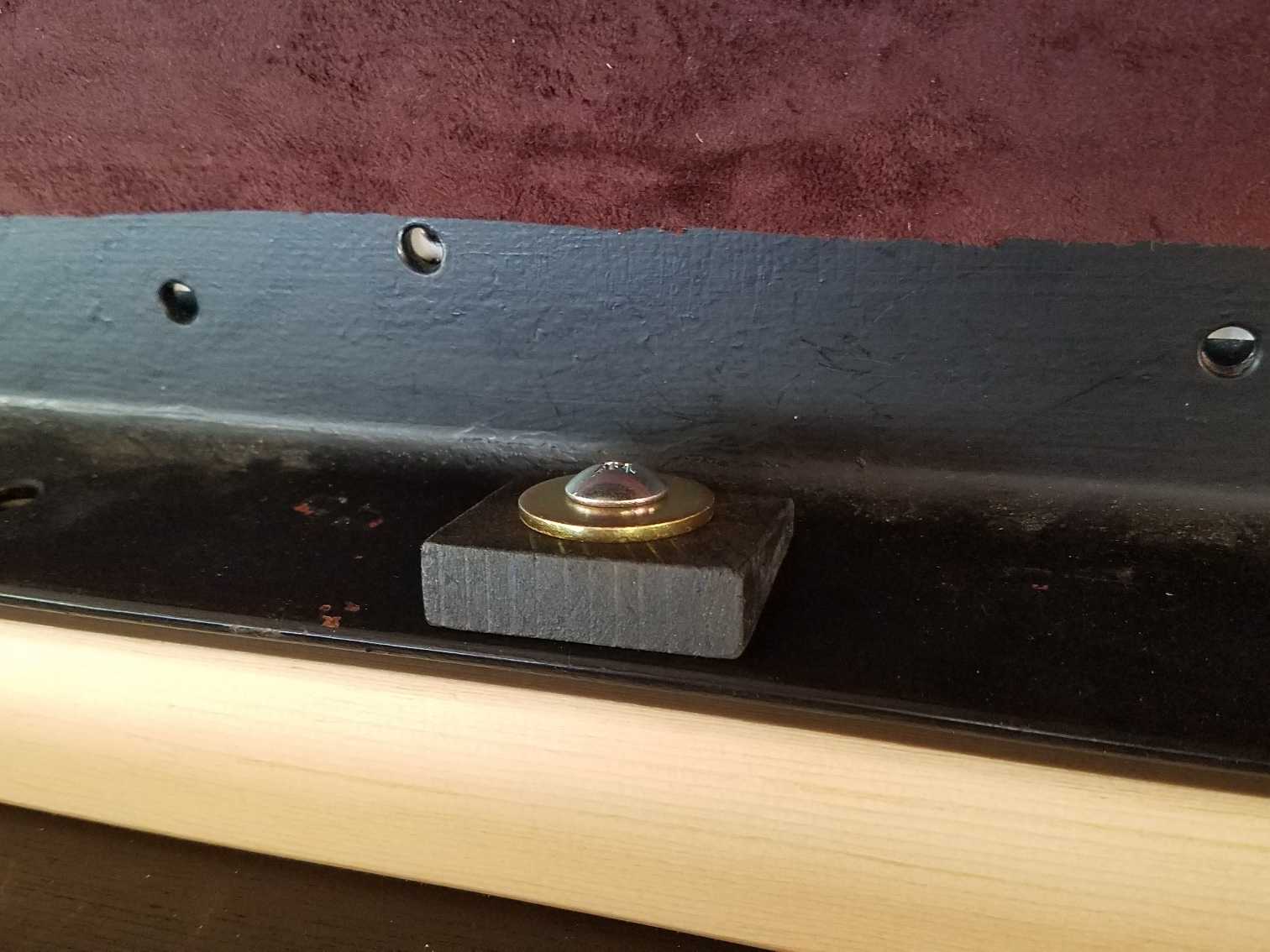

こんな風
で
ここまで来て
ちょっと変更
底板の奥側の吊り金物
横方向の動きの規制が甘かった・・・
＆
ランバーにネジ（ハット型取り付け）だと
効きが甘すぎ
なので

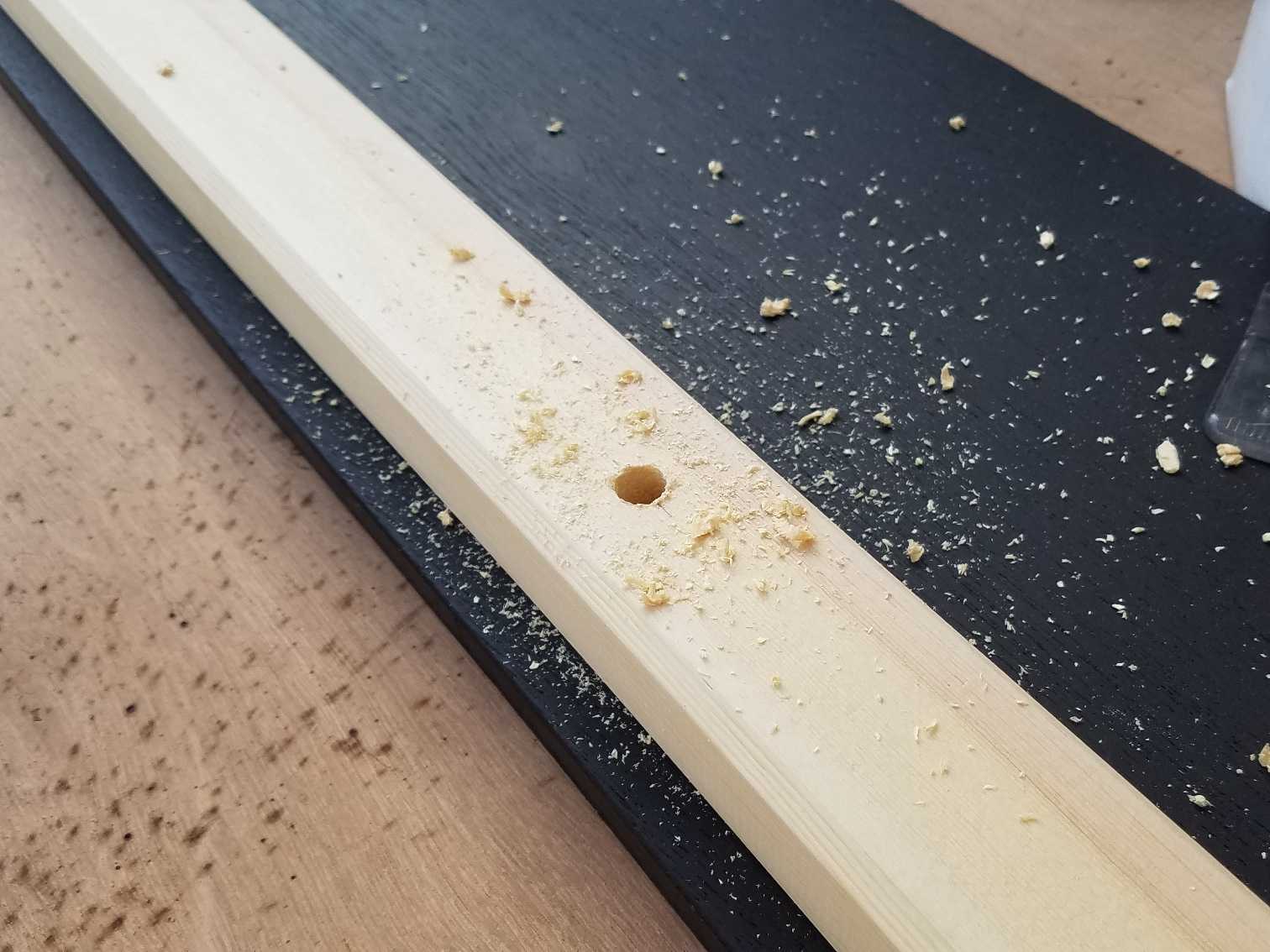

補強を兼ねて30x40の棒流して
底板の歪み防止と
強固な吊りを実現しようと企み

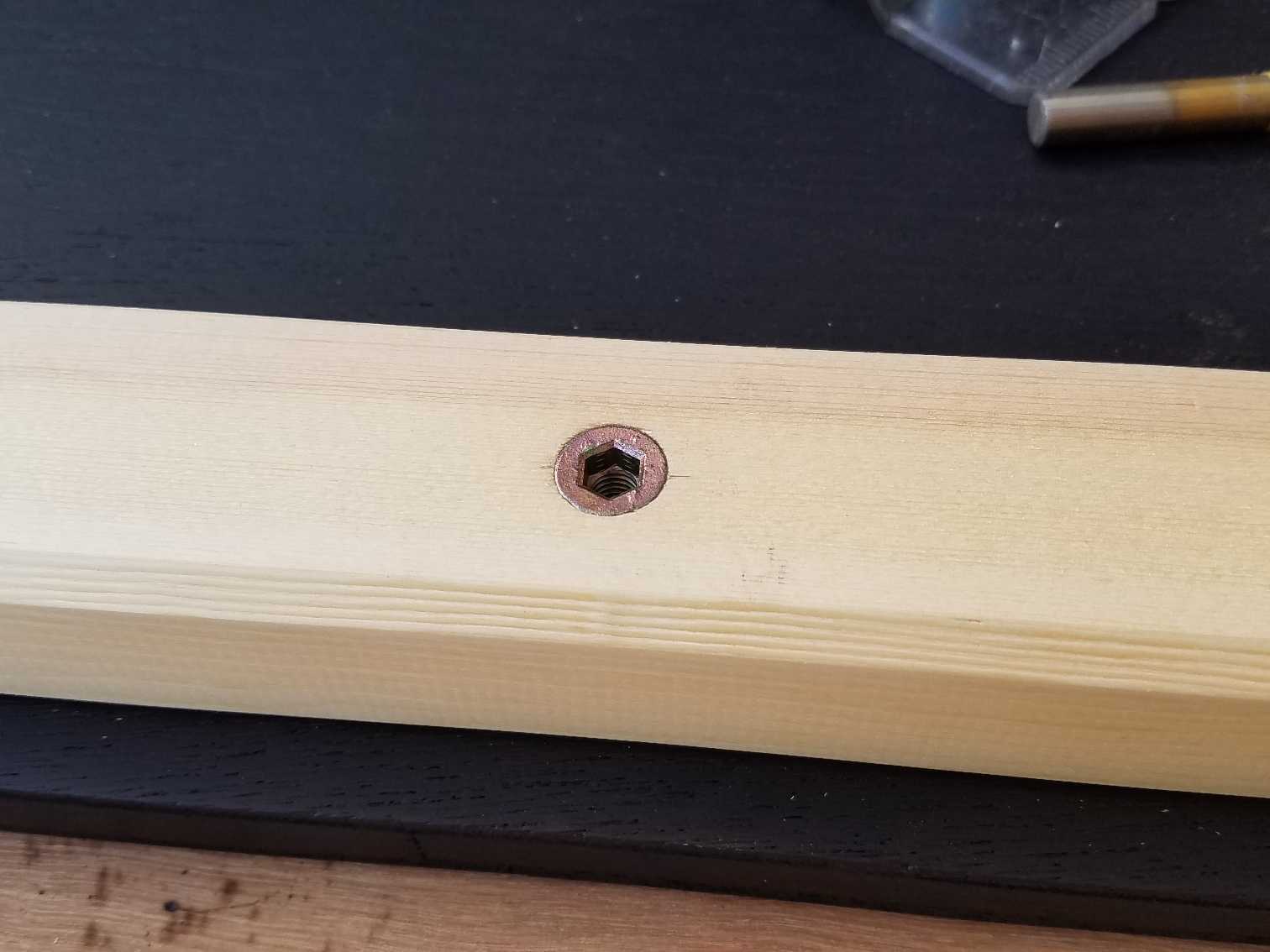

かなり長い、鬼目を入れて
くさび木は、そのままを使い
上に引き上げる感じで
ベッドフレームに取り付けた
＞結構がっちり
残るは前側
前側は簡単す

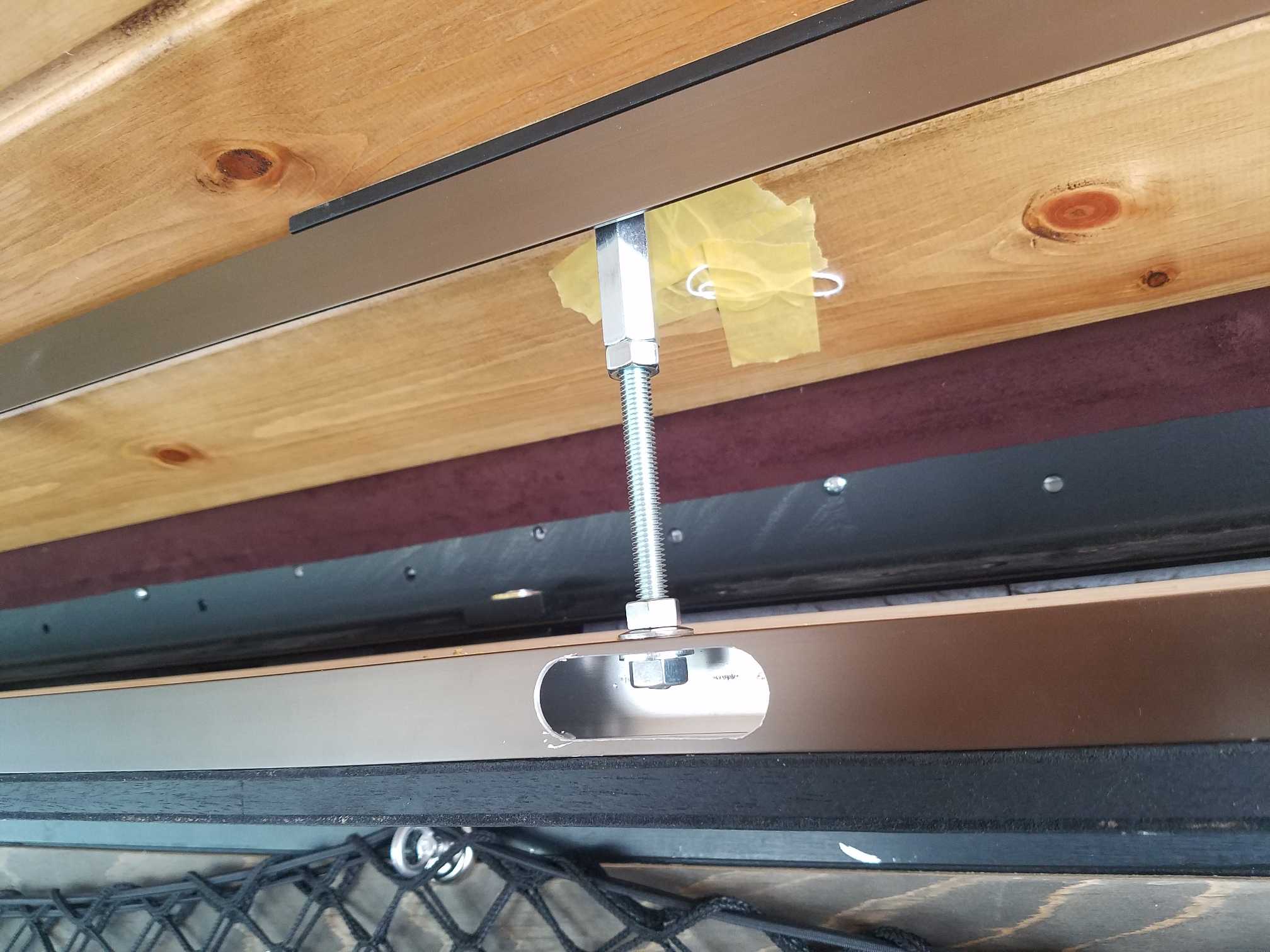

ＩＴハンガーに高ナットつけて
寸切ボルトで底板に取り付けたアルミの角パイを吊る

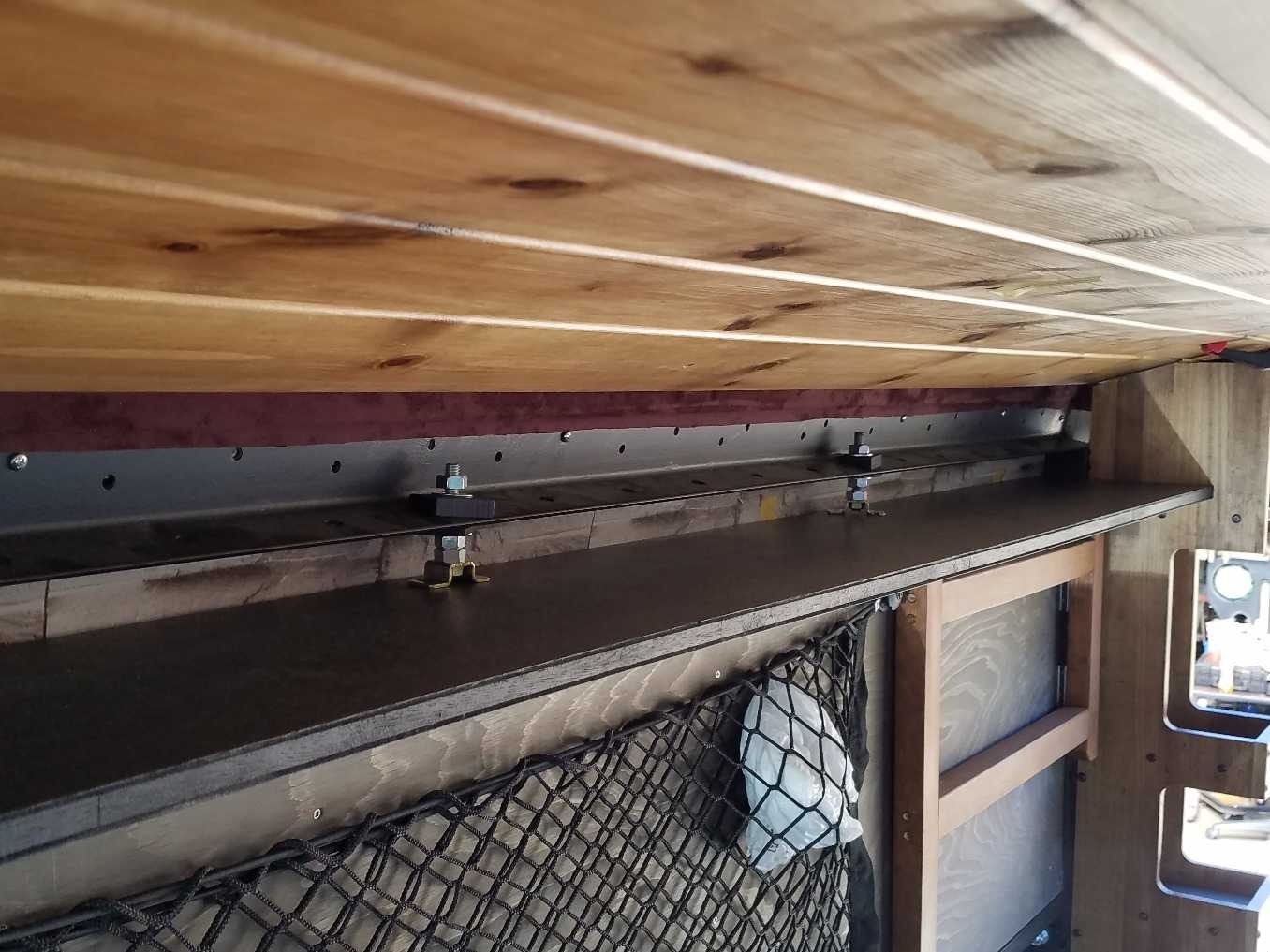

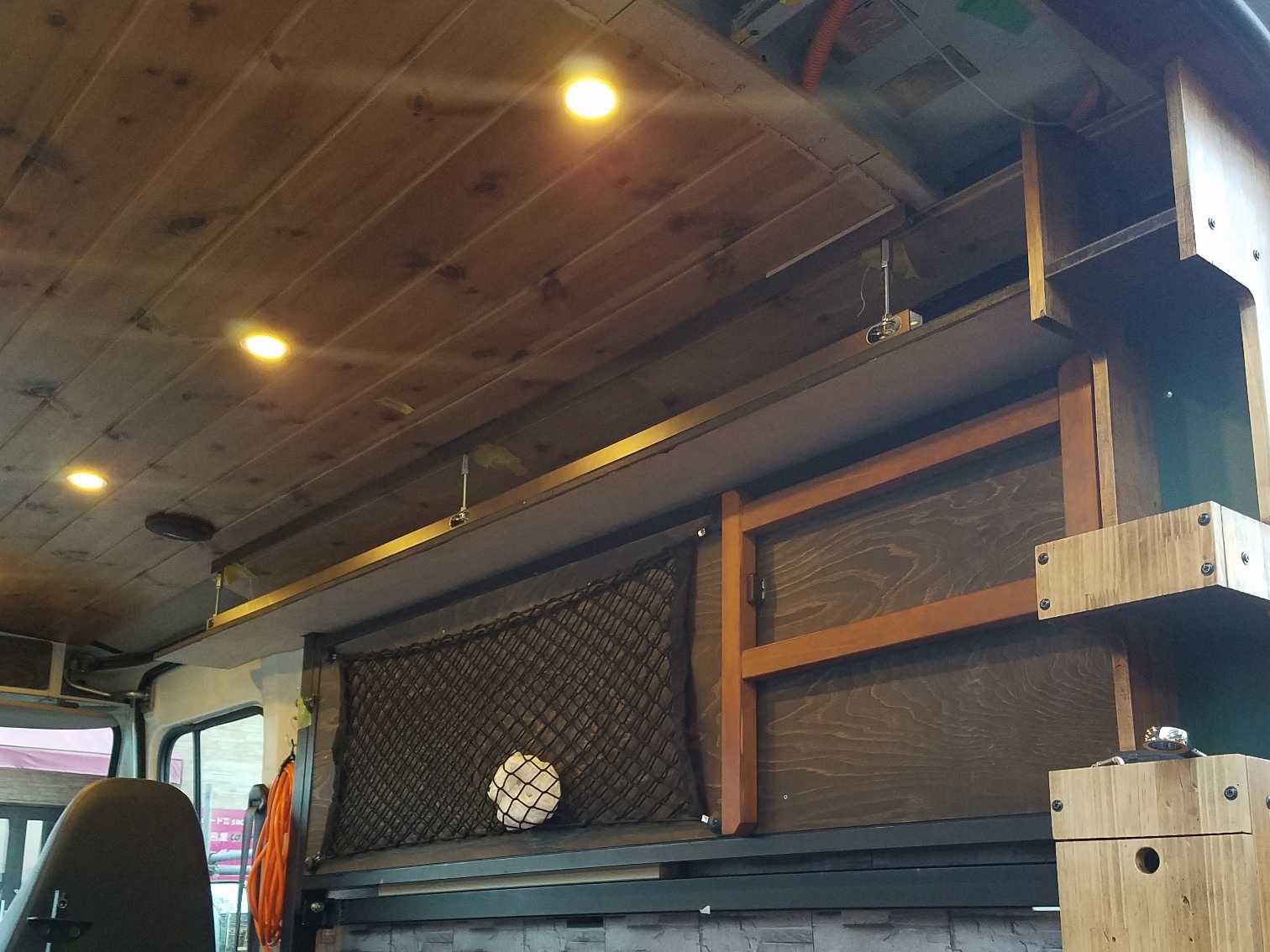

全体図
かなりがっしりです
まあ
なぜこんなに面倒なことをしたのか？
検討した経緯を残しておこう。
普通、キャンカーの上部棚は
壁と天井へ木材を固定して枠を作り
そこに板を張る構造ですな。
だけど
アーバン君の天井は薄っすい羽目板なので
ネジが効かない+すぐ割れる
さらに
壁は4mmのべニアで 裏はスタイロｗ
こちらも ネジ効かない
なので
手前は 今回ＩＴハンガーで施工
→この頃 の記事を見直して
車のルーフを支えている、コの字のビームに打ち込み。
奥側は
壁からは支えを取らず、ベッドフレームから取った。
と言う訳。
元からこうしたかった訳ではなく
こうなることは予想できず、
お気楽に壁と天井を作ったので
こうするしか方法がなかったｗ
・・・やっつけ仕事だべしｗ
什器側の棚はどうしようか？
いまから悩み中
（ベッドフレームが無いので奥側の支えが取れない）
帯鉄板流すか？ 重いよねぇ・・・
昨年末までのDIY目次は
→こちらから
（内容別に気になる記事をどうぞ）
初めから時系列で読みたい方は
→こちらから
（新しい記事ボタンで順に現在へ向かってどうぞ）
