2021.04.15
カテゴリ： アーバンサポーター
６Ｄ（電球モデル）が届いて
6Dの入手記事は →こちら
すぐ
こんなのを注文しておきました。
それが
ようやく、届いたので、さっそくLED化

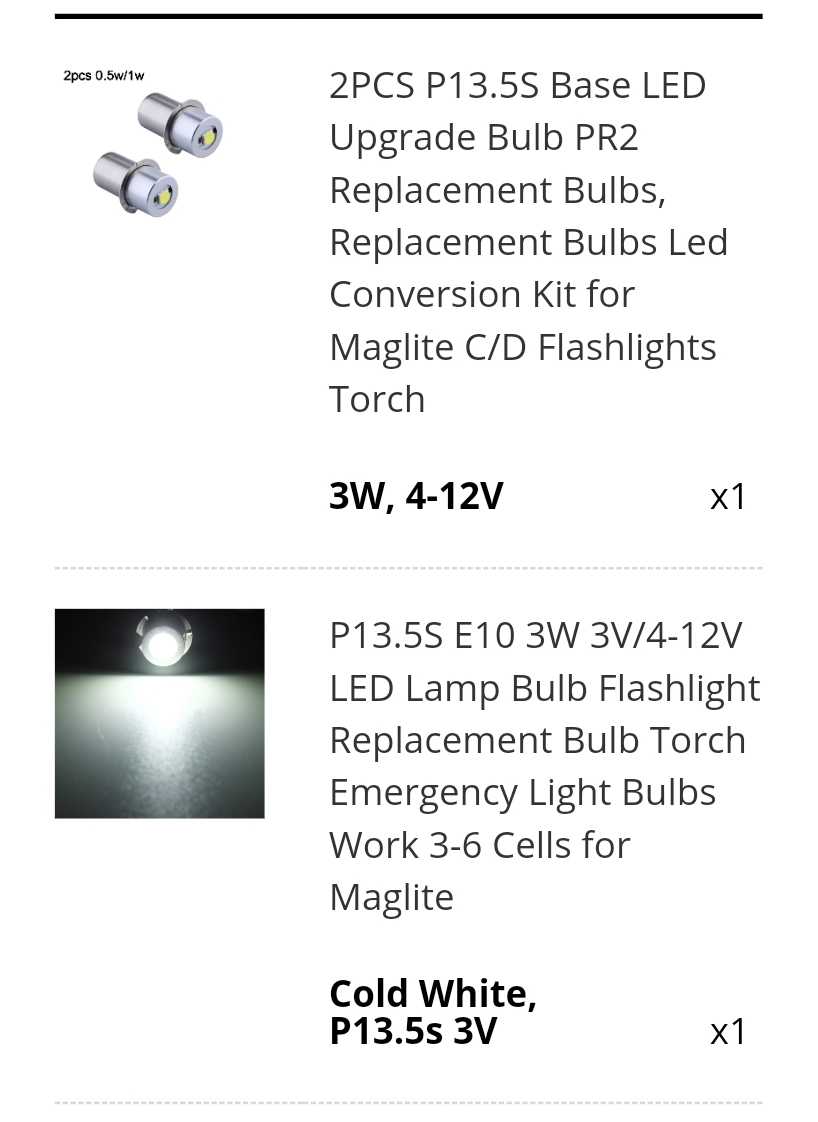

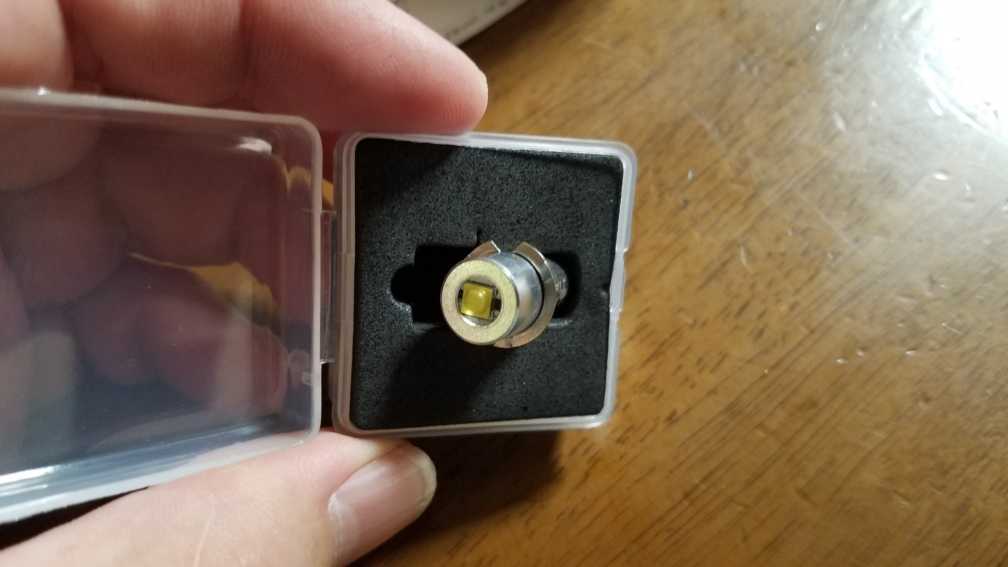

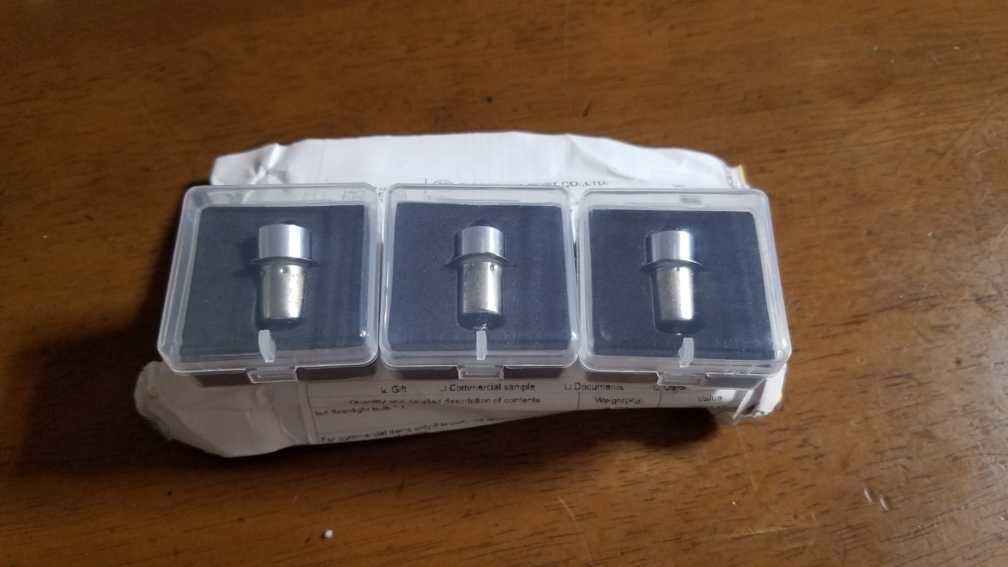

届いたブツはこんなの。
まあね
最初の注文の画像には
書いてあるけど 要は
P13.5S
って
規格の替え玉ですね。
これが格安 1個@300円ちょい 送料込みｗ
余りの安さに、3個も買っちゃったｗ
さっそく交換

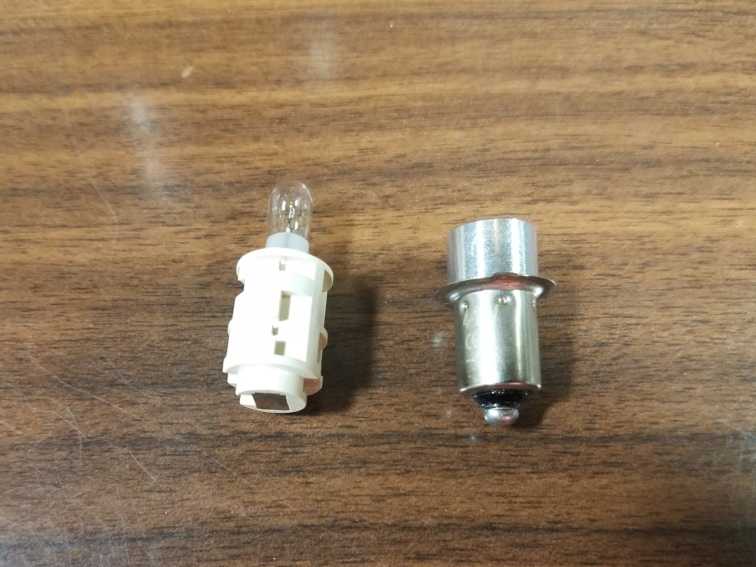

左純正電球 右大陸製LED
で
リテーナー合わせてみた
お？ はいんないぞ
再確認

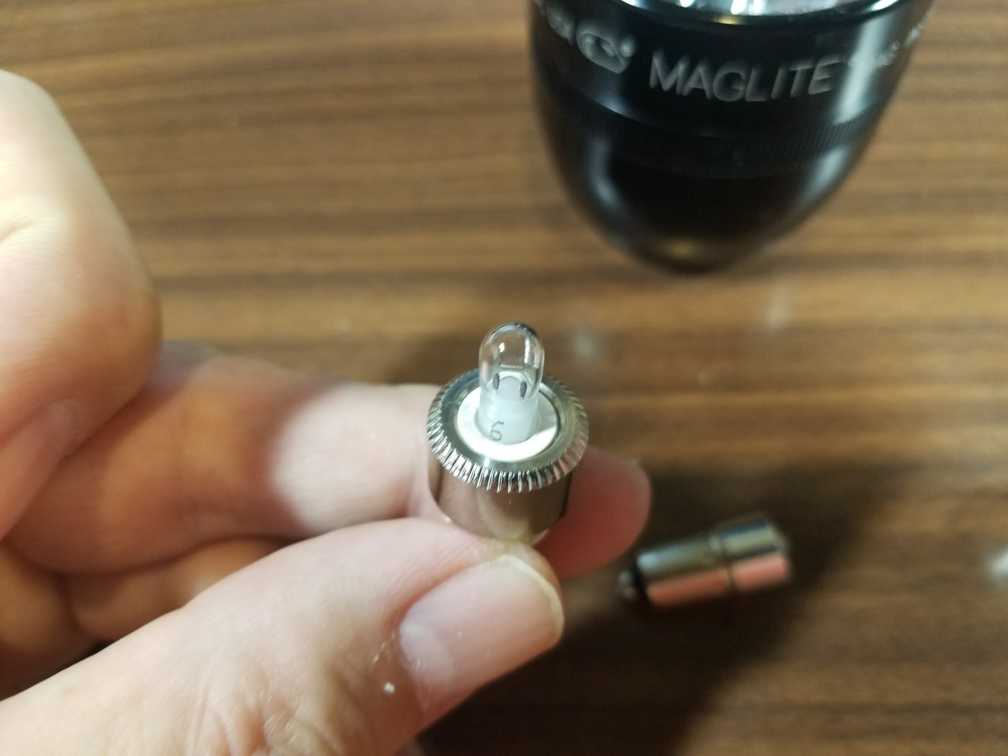

電球はこうなってる
ん？ってことで
手持ちの部品取り（電球モデル）から取り外してきた。
あ、真ん中の穴のサイズが違うわｗ

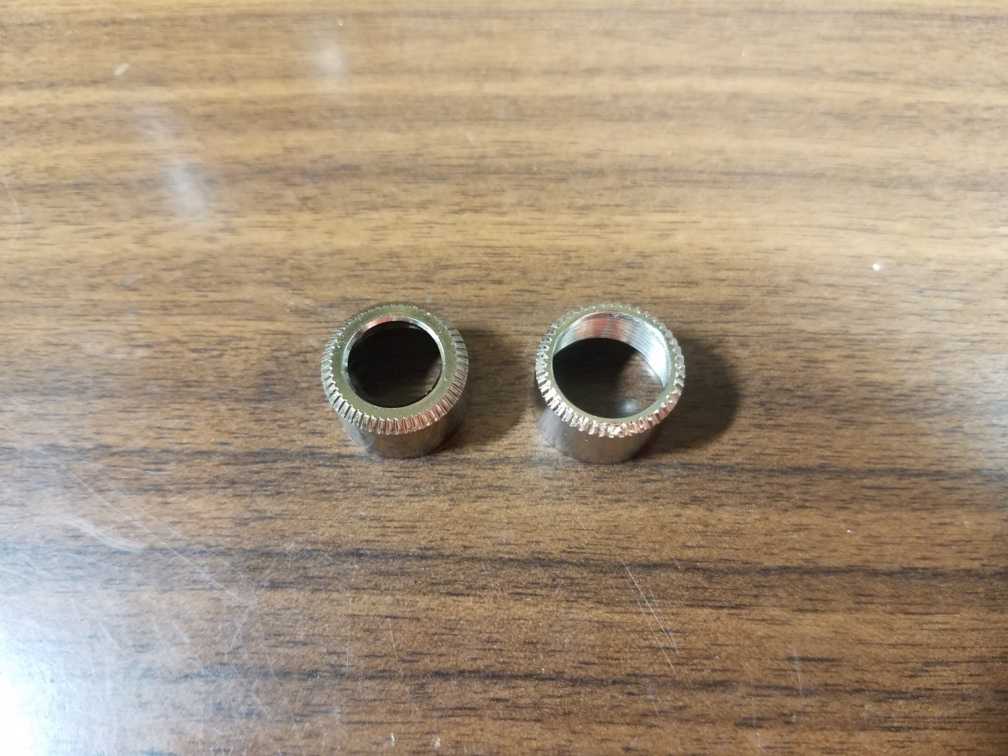

左：新電球モデルのリテーナー 右：旧電球モデルのリテーナー
電球モデルもバージョンアップっつーか

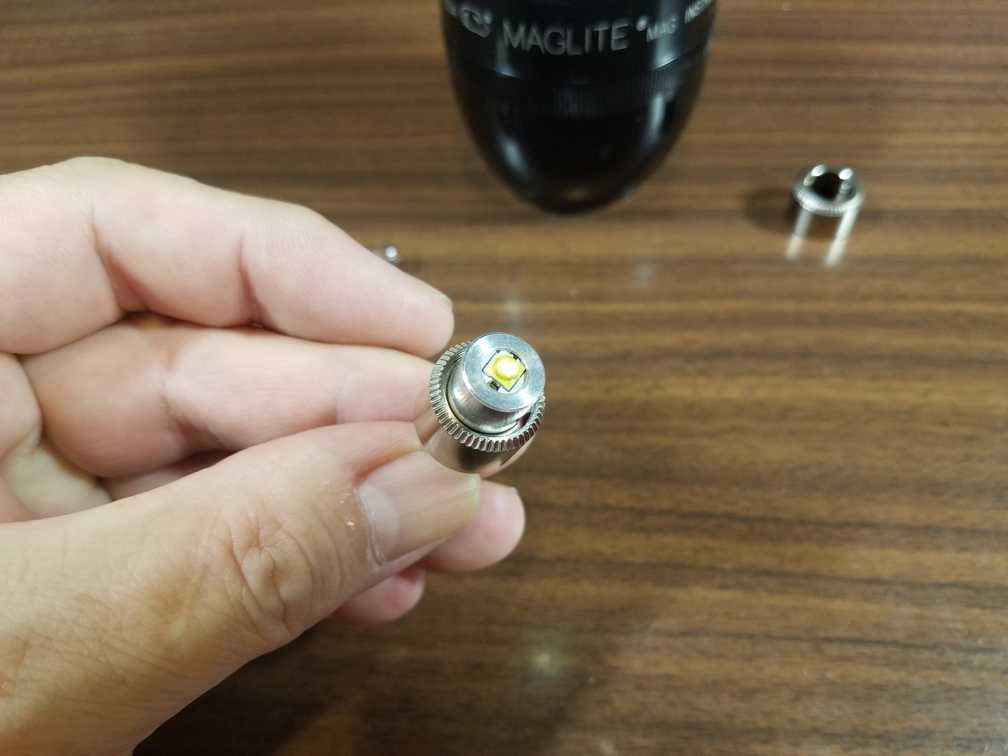

旧電球タイプのリテーナーで合わせると
ちゃんとはいるね。
とりあえず、６Ｄ点灯してみたいので
穴拡大加工は、また今度ってことで
しばらくこれを流用しときます。

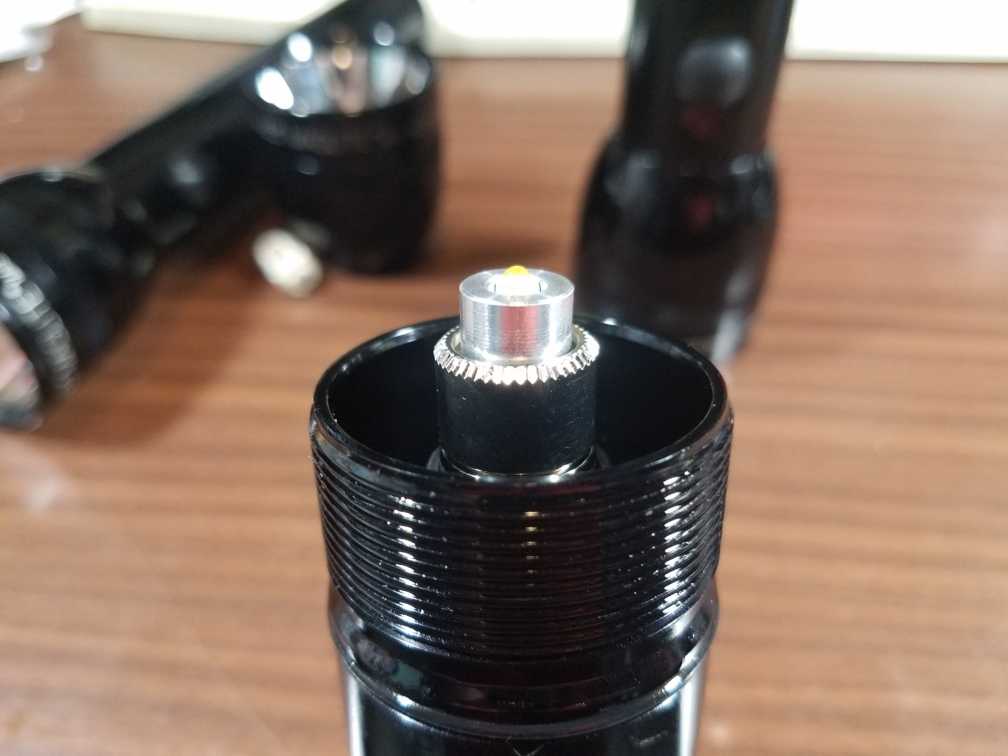

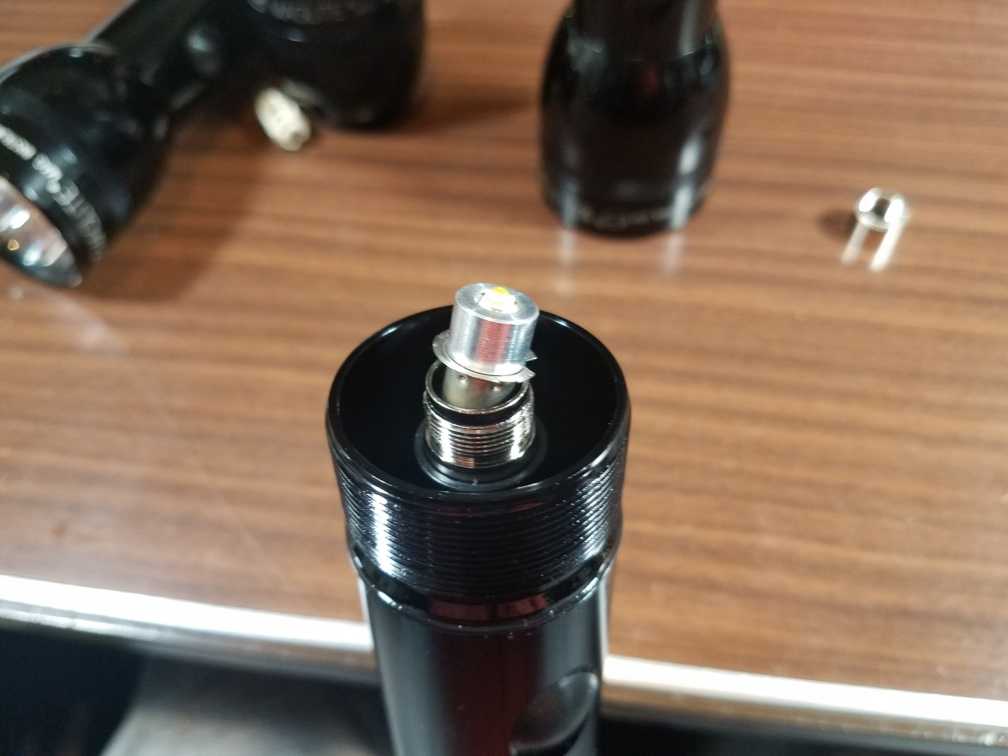

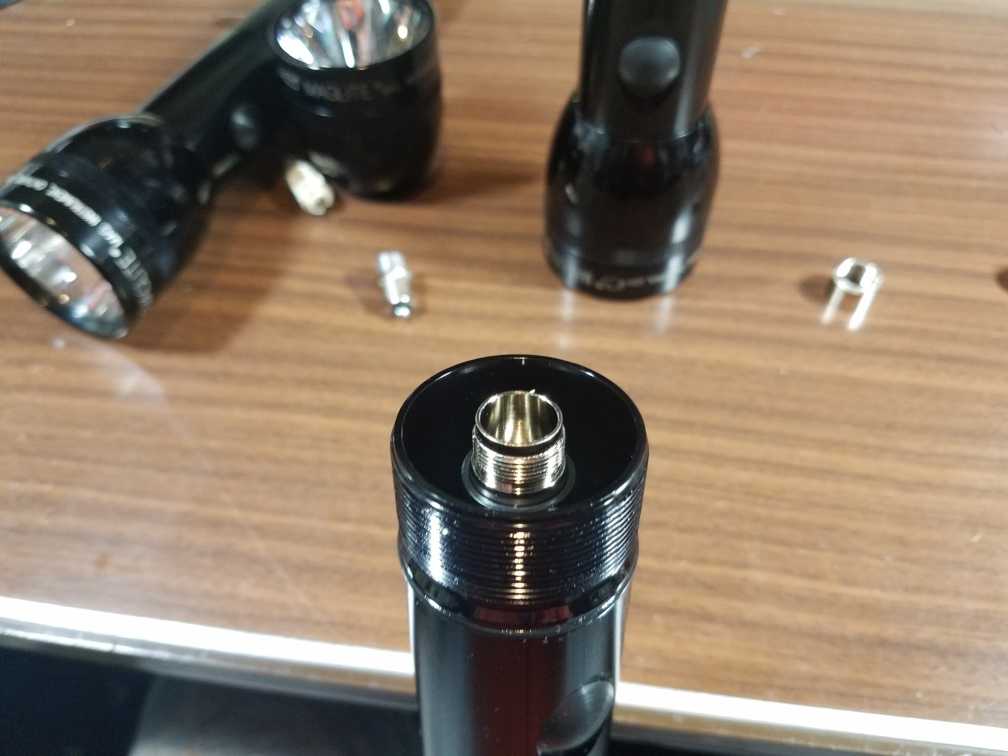

リテーナー確認出来たので
ここに
LEDの球入れて
リテーナー締めればオッケー！

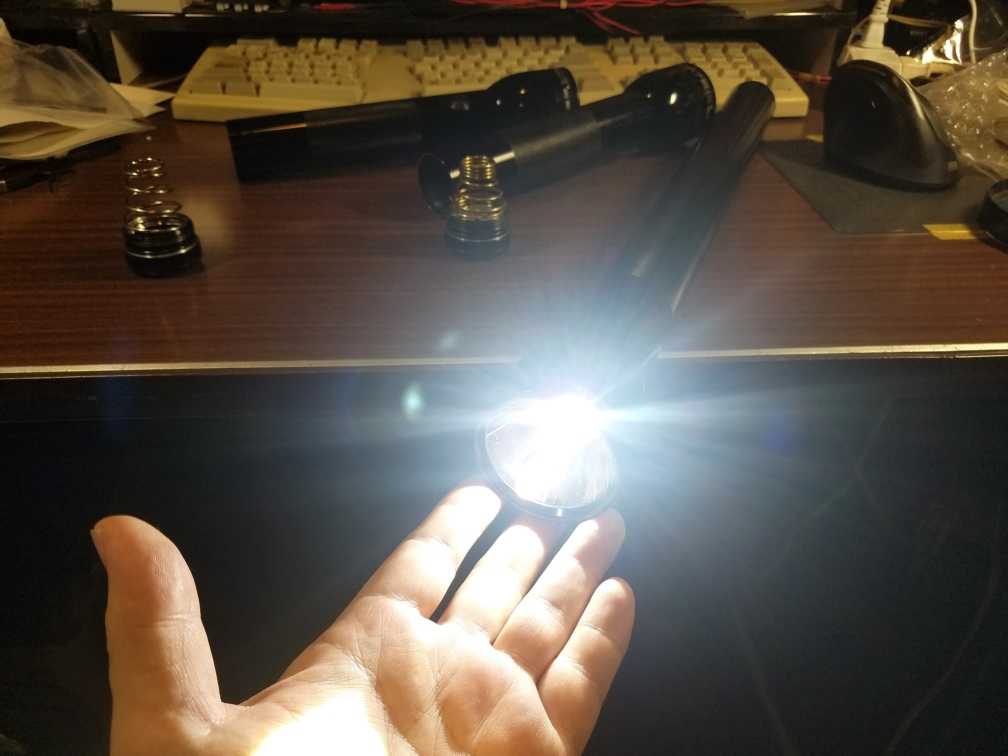

点灯試験
マグ純正6D-LEDは持ってないから比較出来ないけど
電球よりは、間違いなく明るいね。
これにてマグライト６Ｄ（電球モデル） ＬＥＤ化完了～
・・・で
ちょっとマグライトについて深堀りｗ
実はあの後、6D到着後
2Dも追加で入手しました。
というのも・・・
よくよく調べてみると
マグの 最新の第三世代LED（3rd-Gen）は
新設計らしく
モード切替とか省エネとか
色々賢くなってるのに加え
なんといっても、明るくなってます。
だけどね・・・
なんと！本体の太さが違うらしい
外観イメージは今までのマグなんだけど
製品として比べると全く別物。
ってことは
今まで使っていた、ホルダーとかの
マグライトオプションが共用で使えないし
レンズの流用とかが出来ない可能性が高い。
当然
壊れたマグを2個イチで復活させたり、格安ジャンク買って
部品取りにしたりって事が出来ないってこと。
マグの良いところは、いつまでも部品が
共通で使えることだと思ってたんだけど・・・
そうもいかなくなったみたい。
値段に負けて
3rd-Gen買わなかった（買えなかった）けど
結果オーライだった。
で
気が付いた。
LEDモデルとして3rdが出た以上
LEDの2ndは間違いなく近々にラインナップから消える・・・
と同時に
2ndは旧電球モデルとの互換性のある
最後のLEDモデルとなる。
それを知ったオッサンは・・・
焦って、2nd-Genの2Dを入手したのでしたｗｗｗ
なので
昔から使っている２Ｄで
・旧電球モデル(マグ社純正のLED交換）
（当時2.5k位 本体価格並みwww）
・旧電球モデル(大陸製LED交換)
（今回購入300円チョットw）
と
・第二世代ＬＥＤモデル（2nd-Gen-LED）の
比較をやってみた話がここから始まりますｗ
まず

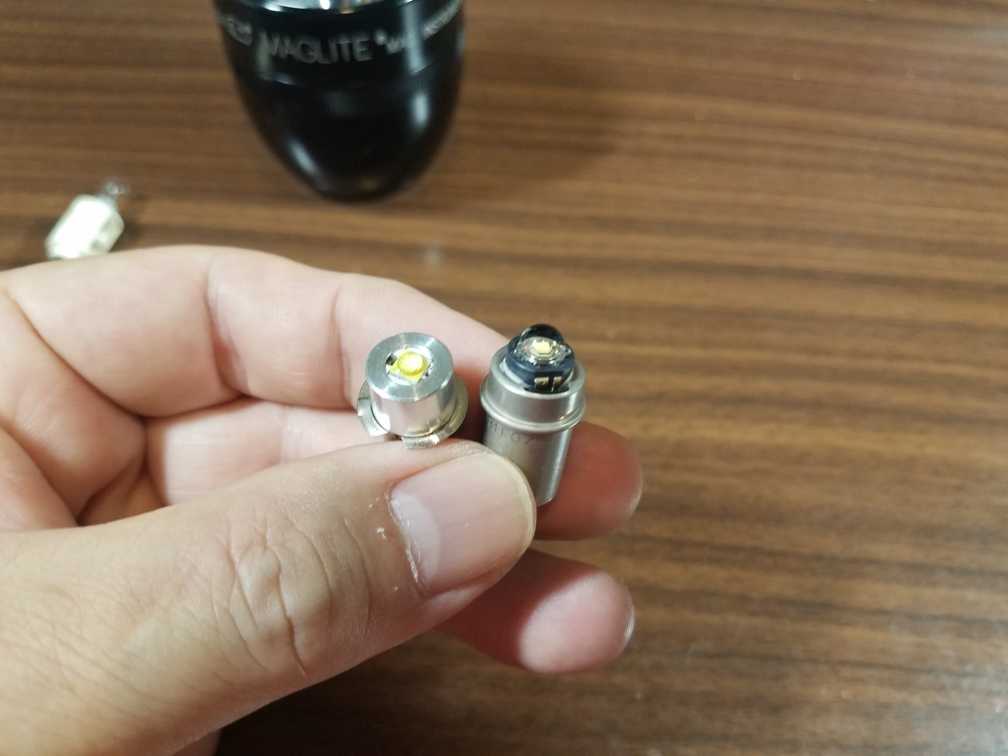

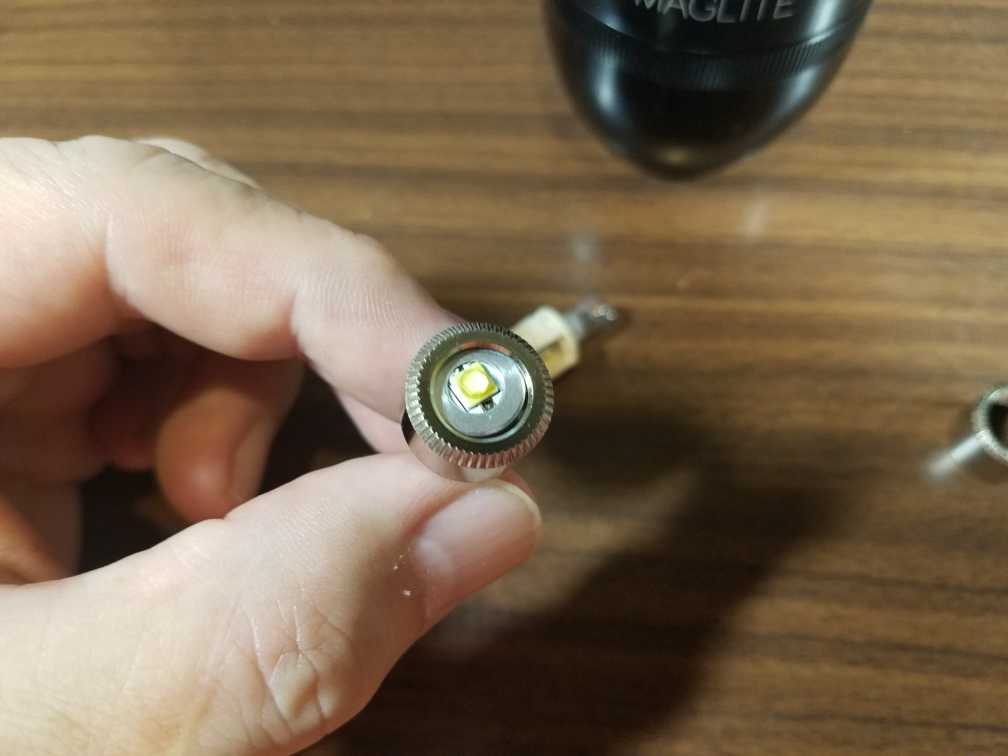

大陸製と純正品の「球」比較
左：大陸製 右：MAG純正
ちょーーーー小さくですが

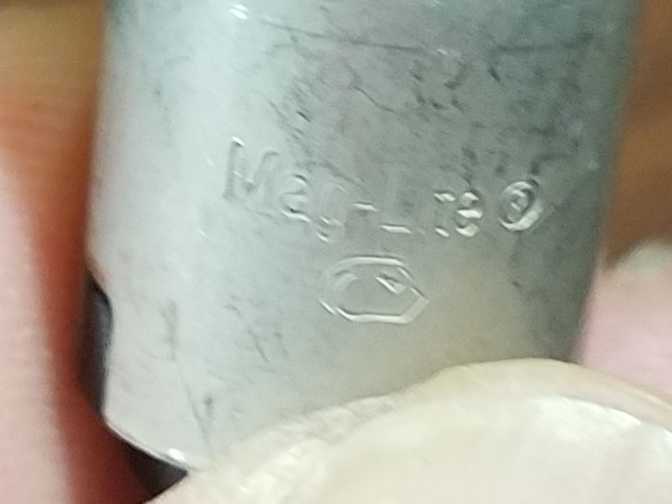

純正の球には
トレードマークのトラ？豹？が
有ります。
当時（今から15～20年位前か？）
白色LEDが一般人にも手に届く値段になって来て
マグのLED化改造が流行りました。
（リフレクタ切刻み＆基板起こしからのワンオフ製作）
この手の工作好きが競い合って
いろいろ挑戦していた時代があったんです。
でも
帯に短し襷に長しで、明るいけど異常に電池食ったり、
熱で耐久性が出なかったり・・・
結局
実用になったのはソリテールLED（改）位だったなぁ・・・
で
そのブームの終盤、ついに耐久性と明るさを兼ね
球交換だけで完結する純正品が登場
写真のブツはそれです。
私を含め当時のチャレンジャー達は皆
「結局純正品には勝てん！」 って事を
思いっきり学んだ訳ですなｗ
・・・と、昔話をして

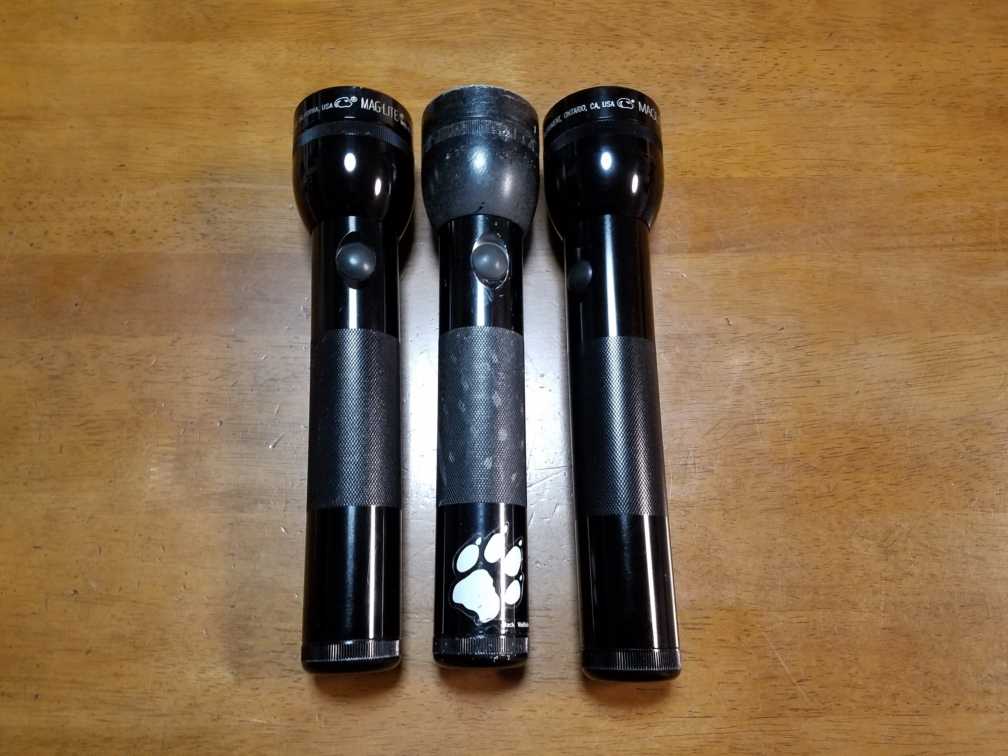

どん。
ブツ達です。
左：電球モデル 中：電球モデル 右：LED-2ndモデル
の順です。
まあ、代わり映えないです。
当然ちゃー当然。
でも
よく見ると若干長さが違う。
2ndがちょっと長い
分解してみる

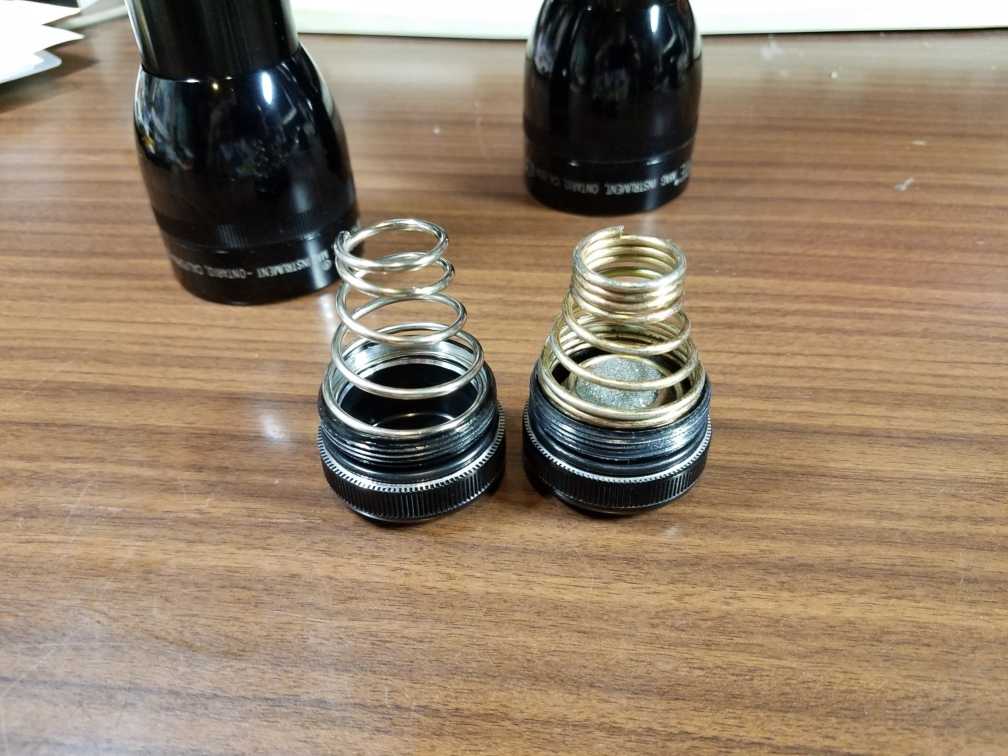

まずオケツのキャップ
左:2nd 右：電球モデル
スプリングの長さが違うけど
特段変化なし
・・・電池が同じDセルですからねｗ
違ってたら問題っすｗ
交換しても問題なく使用可能でした。
で
次はヘッド部分

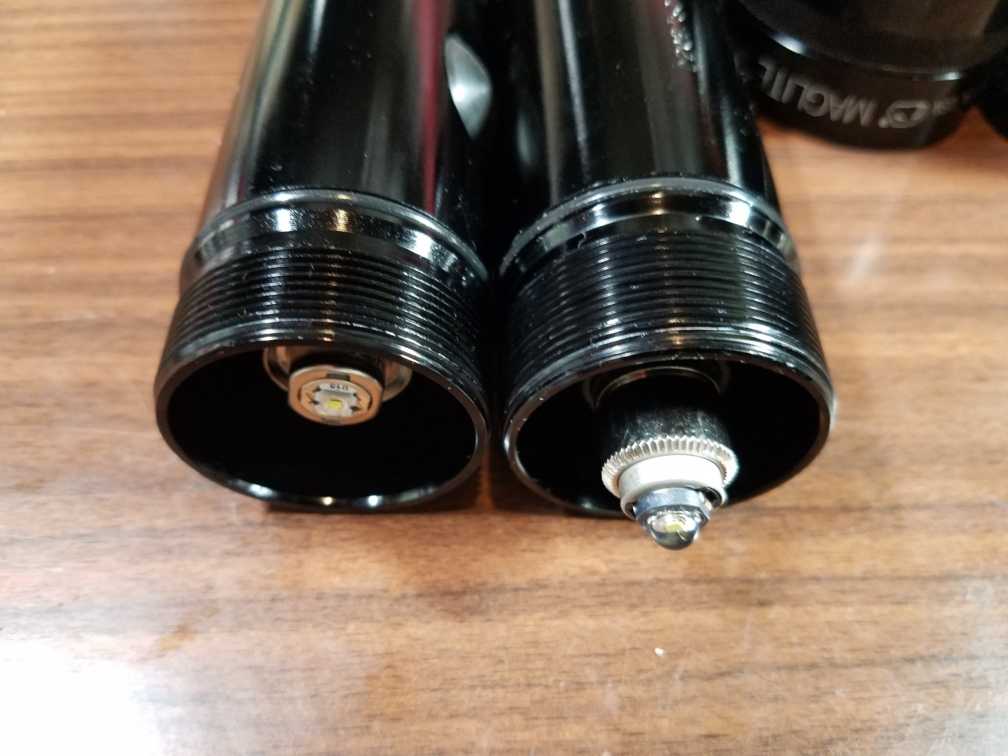

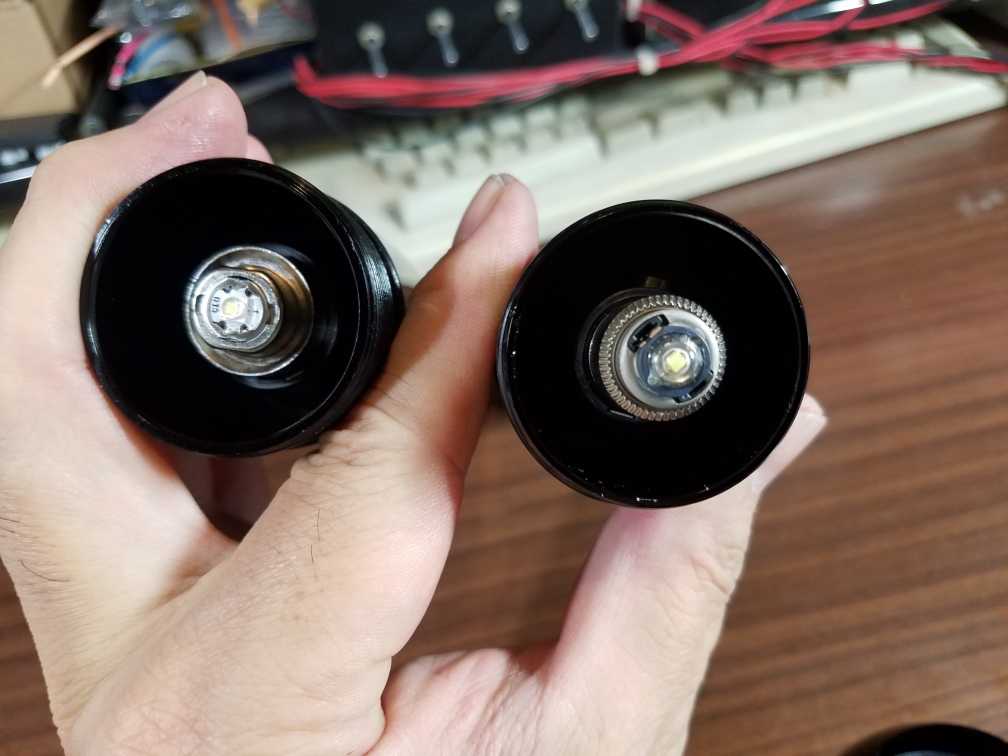

発光部を上から
横から
こんなに出が違います。
左：2nd 右：電球モデル（マグ純LED球交換済み）
よくよくみると

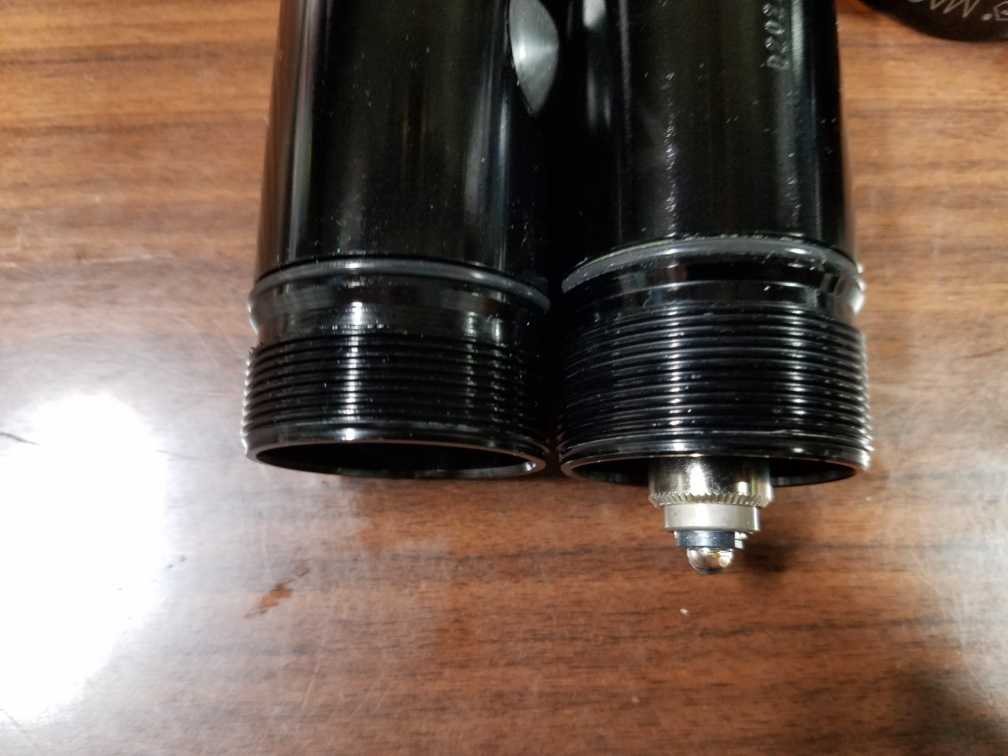

ヘッドをネジ込む部分のネジ山が違う
左：2nd 右：電球モデル
ネジ山短い → ヘッドのネジ込み量「少」 → 全長「長」
ってことでしょうかね。

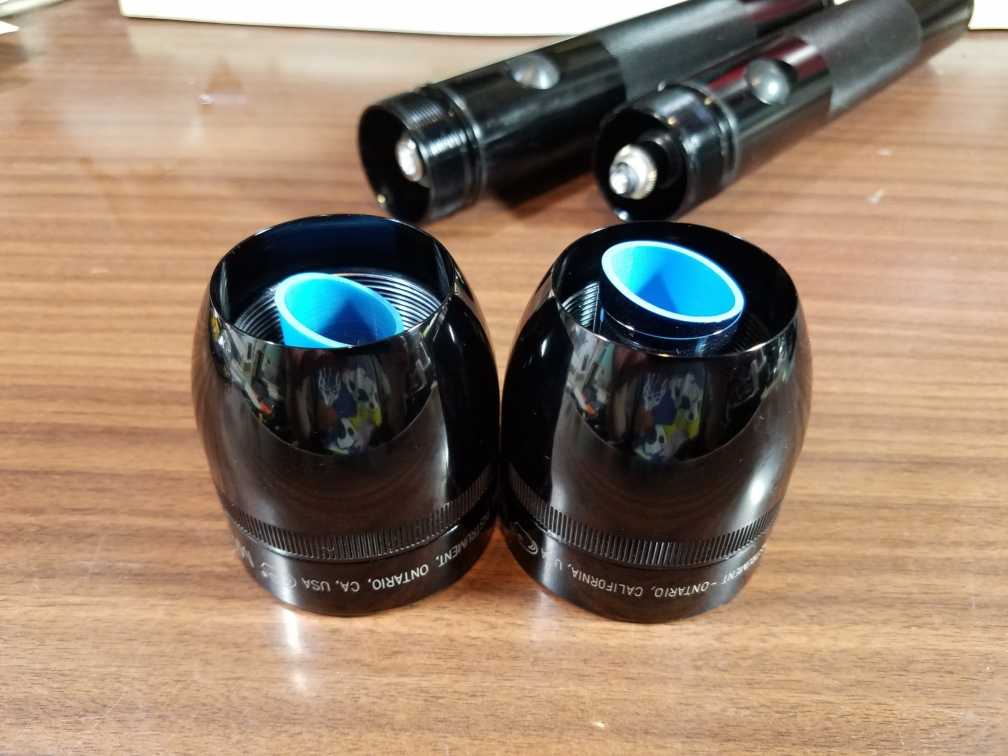

つづいてヘッド本題
左：電球モデル 右：2nd
（この画像だけ配置が逆っす スンマセン・・・
編集時に気が付きましたm(__)m）
発光部の位置が奥まっているので
リフレクタの筒部が長いのか？

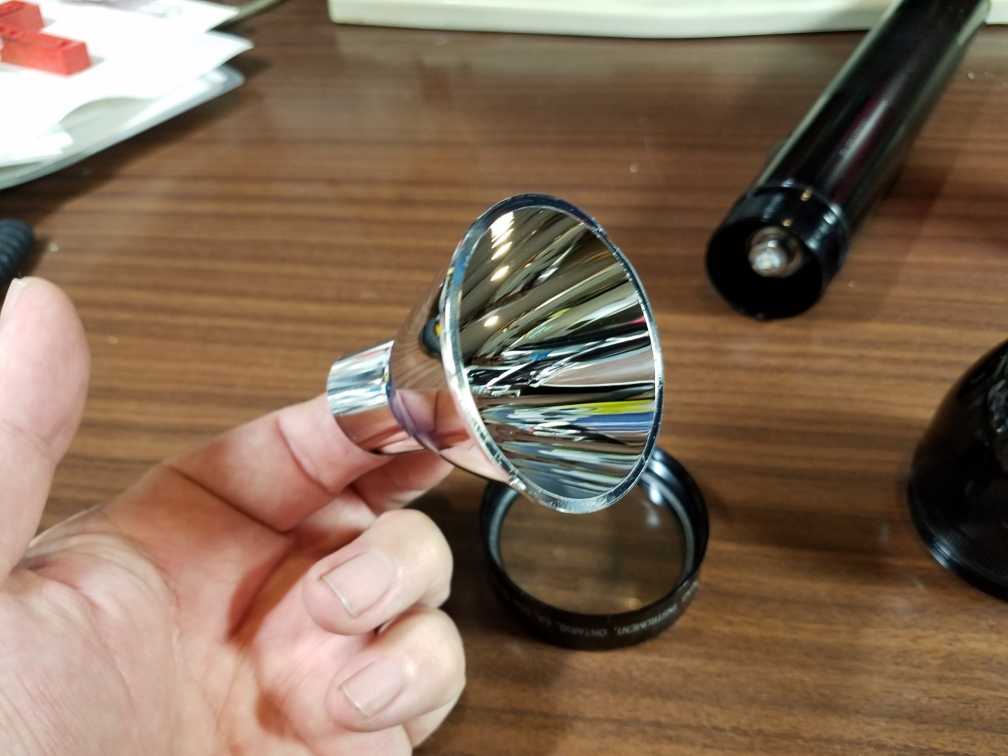

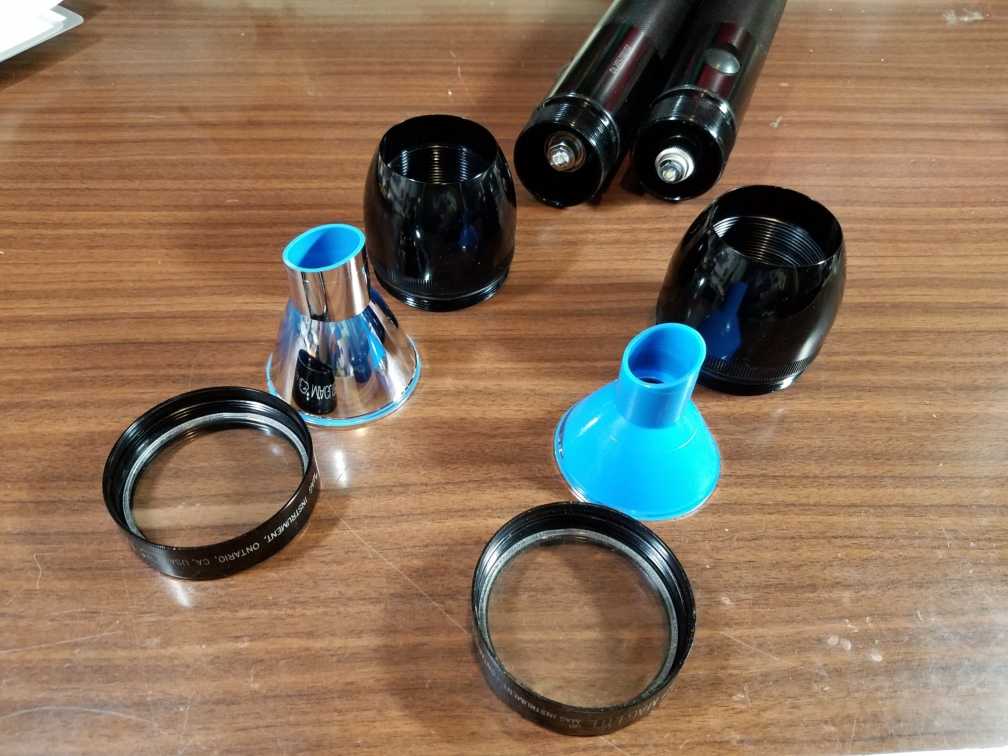

ヘッド分解
左：2nd 右：電球モデル
バラシて、組み替えてみましたけど
問題なく使用可能でした。
このリフレクターだけが違うようです。
全然違ったら、どーしよーかと思ってましたが
これで、2ndと電球モデルの互換性が確認できました。
多少の違いがあるものの、オッケーｗ
一安心す。
で
ついに

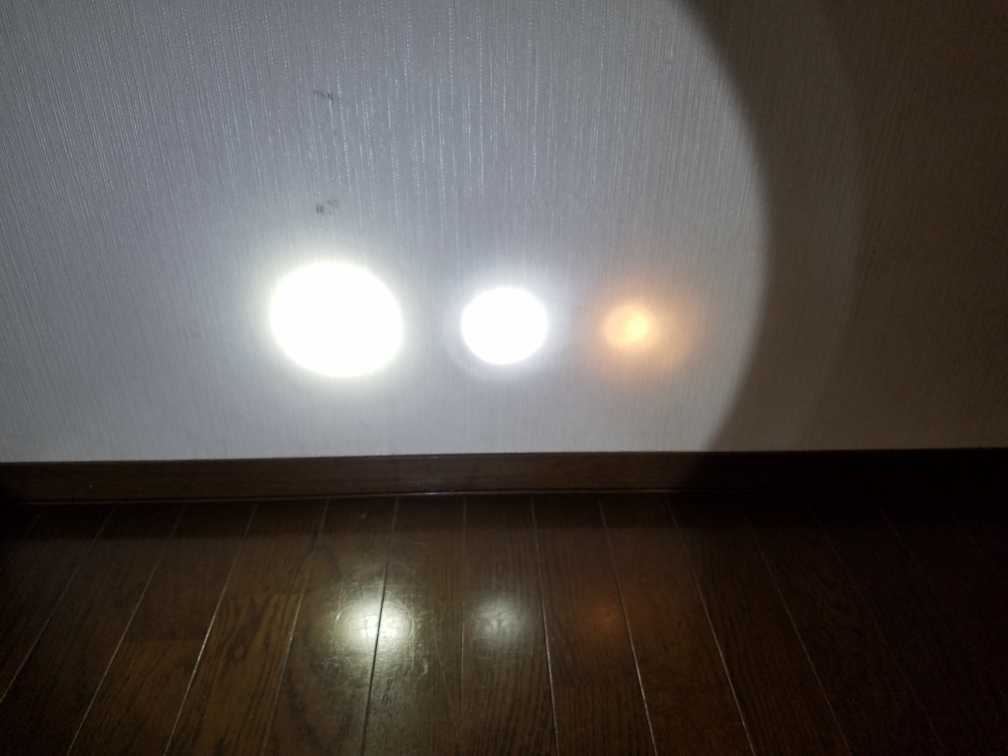

明るさテスト
こんな感じにテストです。
順番は、想像通り
左：2nd 中：電球モデル（マグ純正改） 右：電球モデル（純正電球）
壁まで1ｍ
各モデル、円が一番小さく
明るさがピークになるように
フォーカスを調整しました。
目で見える円のサイズはほぼ一緒なのですが
カメラで撮ると、自動調整でしょうか？
ある明るさで調整されて、円の大きさが異なって
写ります。
なので、相対的な感じってことで
まあ参考程度にｗ
光の当たったところだけの画像
圧倒的ですなｗ
で
これ

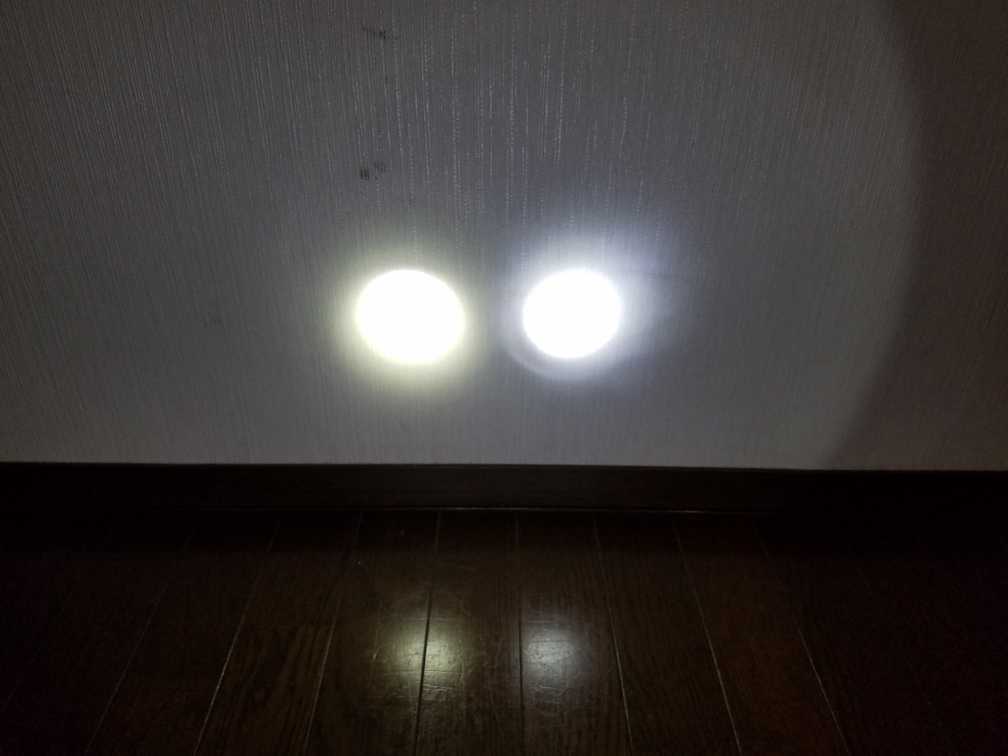

2ndの機能（明るさ切替）を使い「弱」にした画像
色温度こそ違えど
ほぼ一緒
左：2nd 右：電球モデル（マグ純正改）
ちなみに

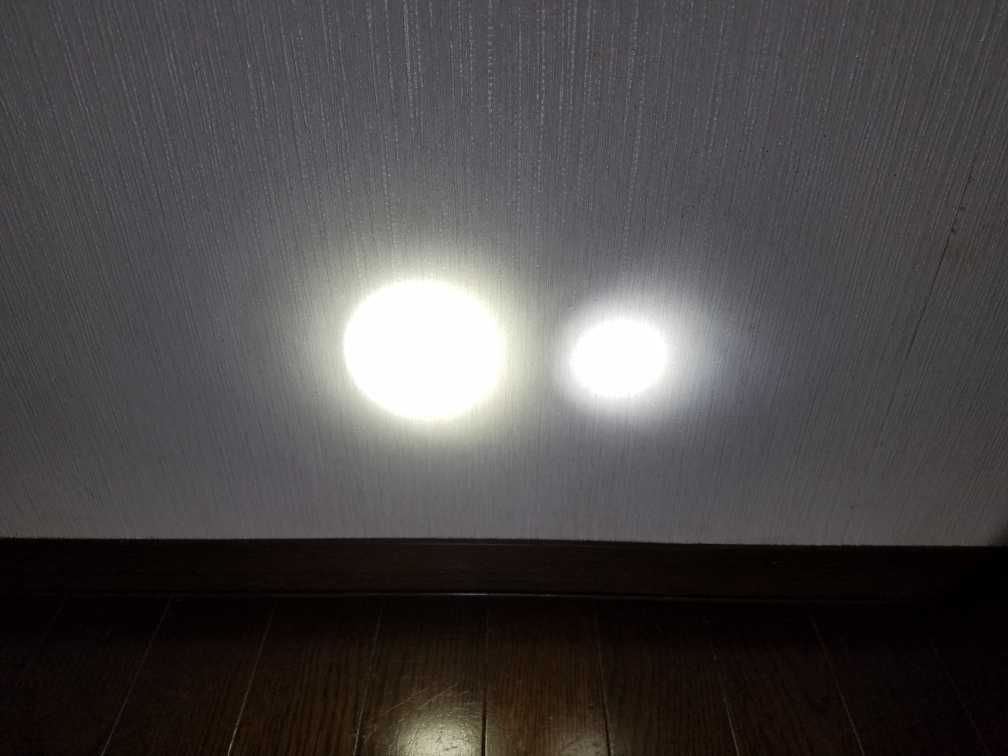

「強」だと、これ位の差
で

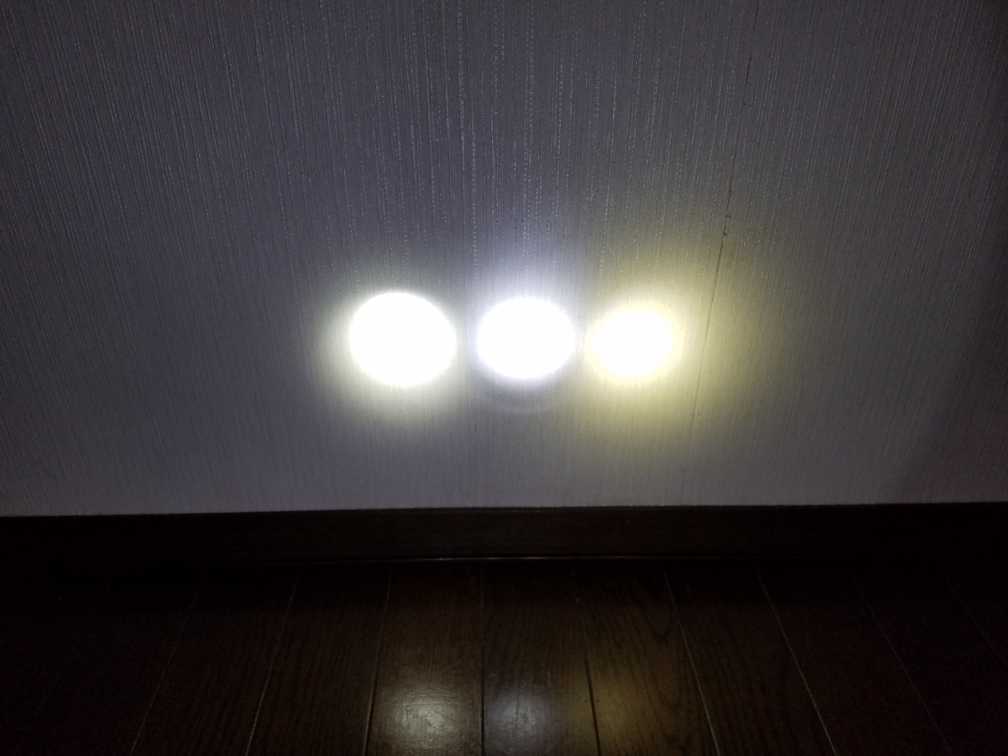

電球モデル（大陸製LED改）の参戦！
おお！
頑張ってますね。
明るさほとんど変わらないじゃん。
左：2nd「弱」
中：電球モデル「マグ純正改」
右：電球モデル「大陸製改」
コスパナンバー１ですな！！
ちなみに

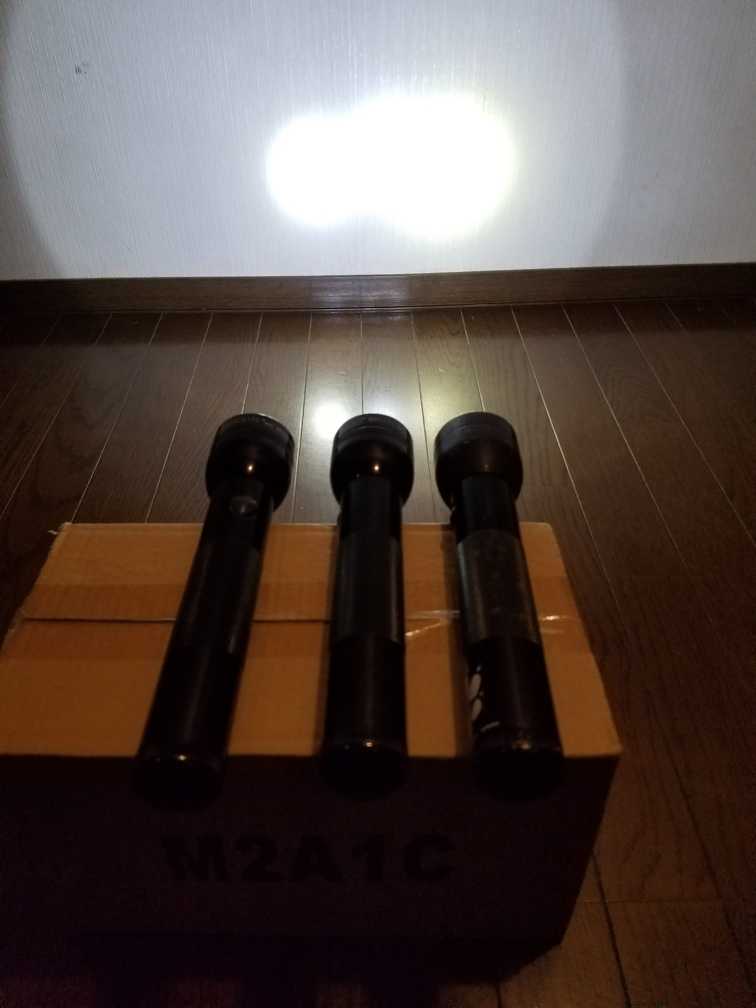

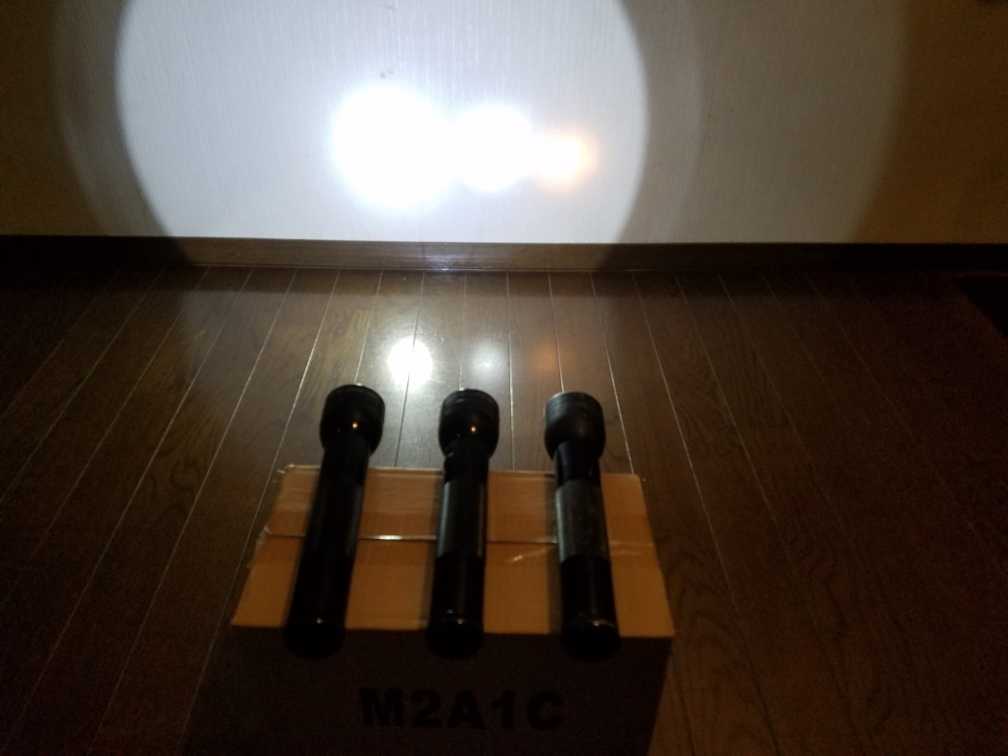

全景を写すとこんな感じです
配置の順番変わらず。
なんか変だと思いませんか？
右、中、左の順で明るいんです。
カメラの調整が自動で働いていますが
カメラ受光部に効果的な色が出てるのでしょうか？
人間には、3本とも「まぶしい！」って事だけしか
分かりませんけどね。
もしかして
ちゃんと測定器で測ると
結構「大陸製」が性能がいいのかも・・・
300円ちょっとでこれは当たりだったな
ってことで
マグの記事おしまい~
色々書いてたら
記事が異常に長くなっちゃった・・・
＞スマホで読んでる方
すんませんm(__)m
そもそも
キャンカーＤＩＹブログだろ！！
キャンカー作れ
って話もあるよね（爆）
最後に備忘
マグライト 「解剖学」 と銘打つショップのサイト
https://flashlightsales.com/shop/maglite-parts-lists-ezp-1.html
こーゆーページが存在するってことが
マグの良いところですよね～
・・・ほんとのおしまい。
