G17とは、
ここたどり着いた方 ＆ 読んでくれてる方々には
おなじみの有名人、北関東の彼のことです。
彼のバイタリティー まじで尊敬していますｗ
最近、きれいな奥さん貰ってましたねー
で
あまりに、いいアイディアでしたので
いつか真似させてもらおうと
思ってました。
やっと実行！
よって
オマージュで 「G17型電源」と命名
さて、本題

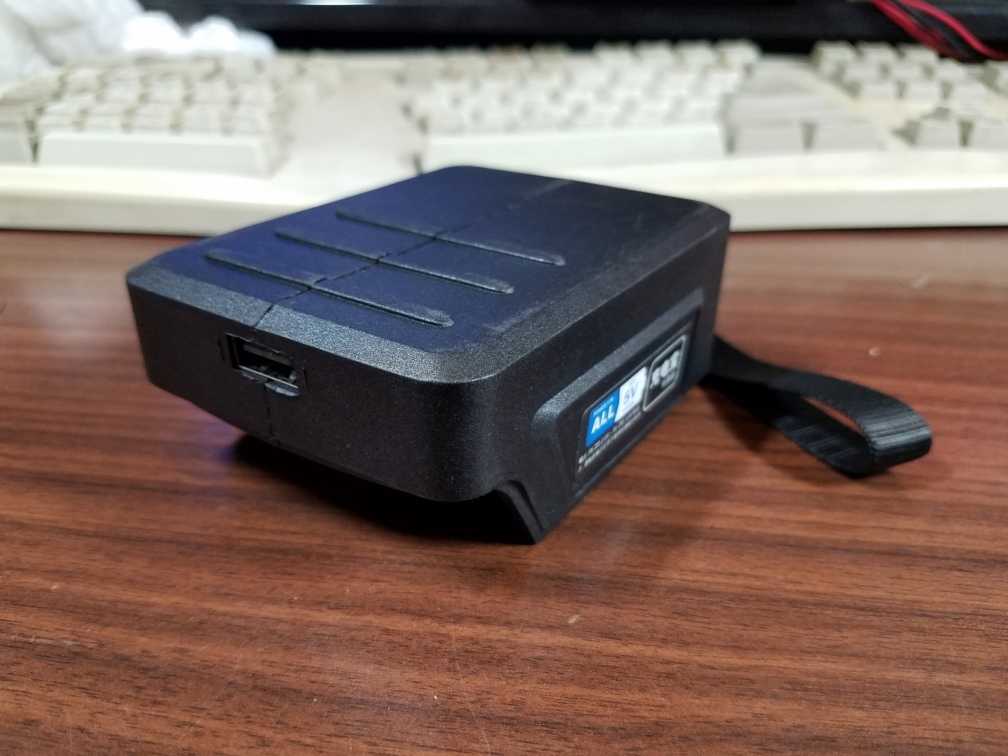

こんなのを大陸から購入
元ネタとは若干変えて

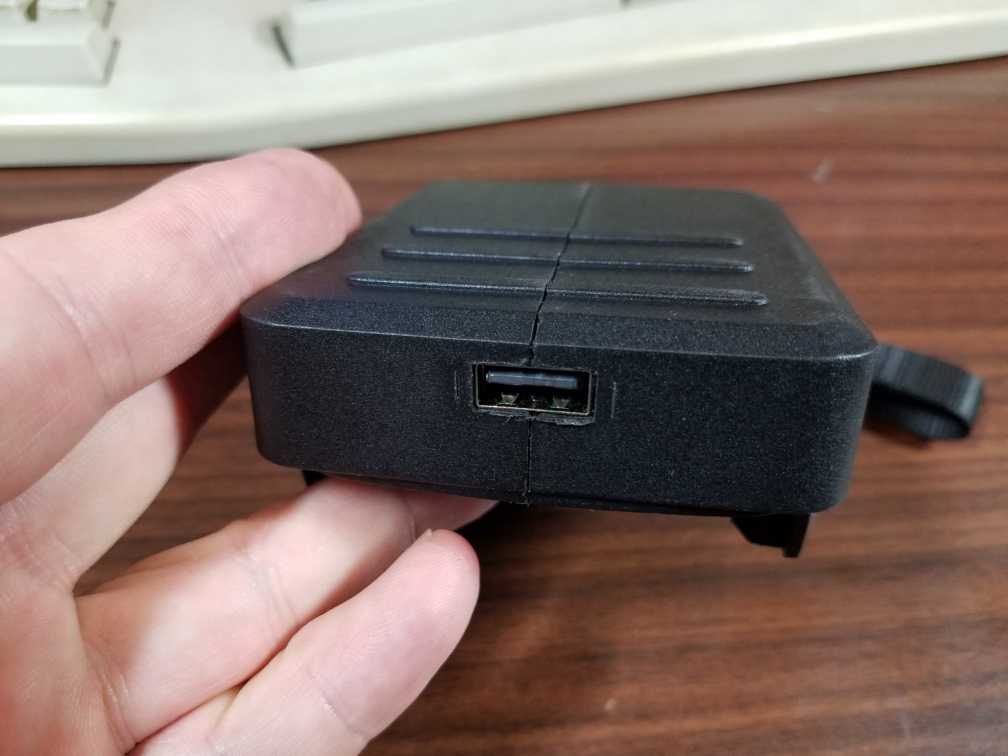

USB出力付き

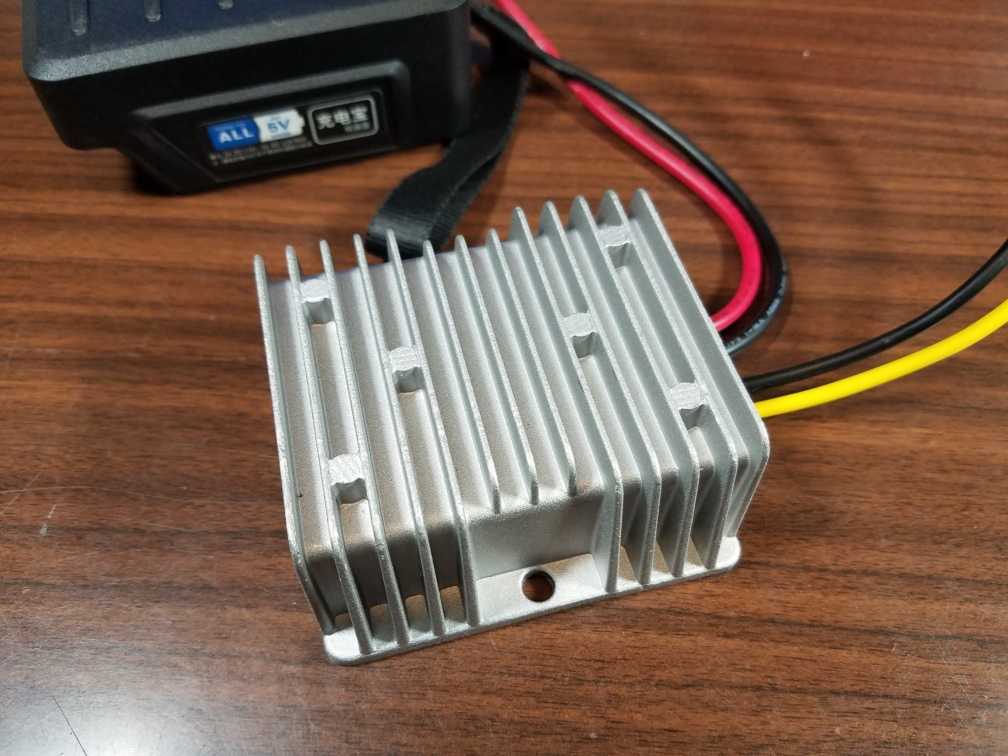

コンバータも若干変えて

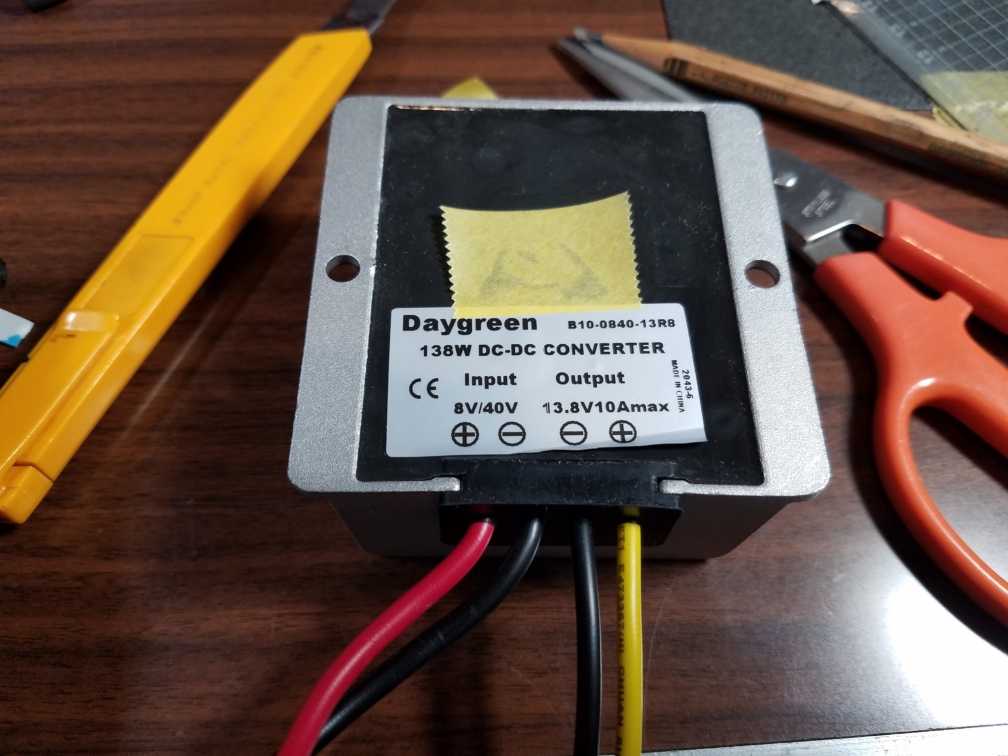

13.8V出力のをチョイス
さらに若干の改造

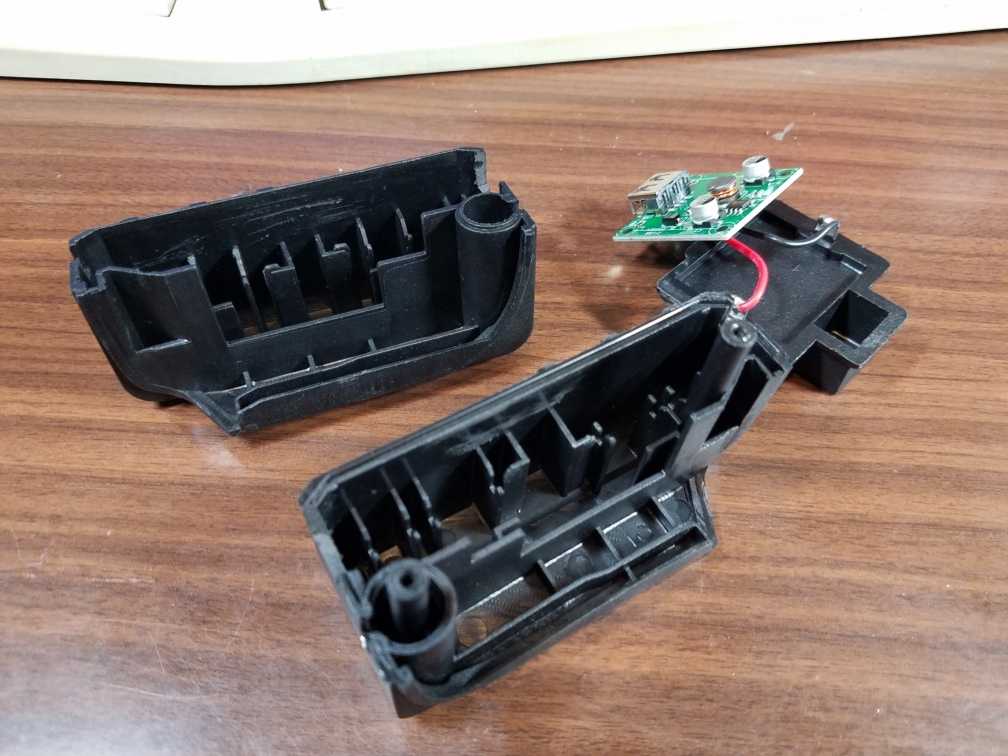

分解して

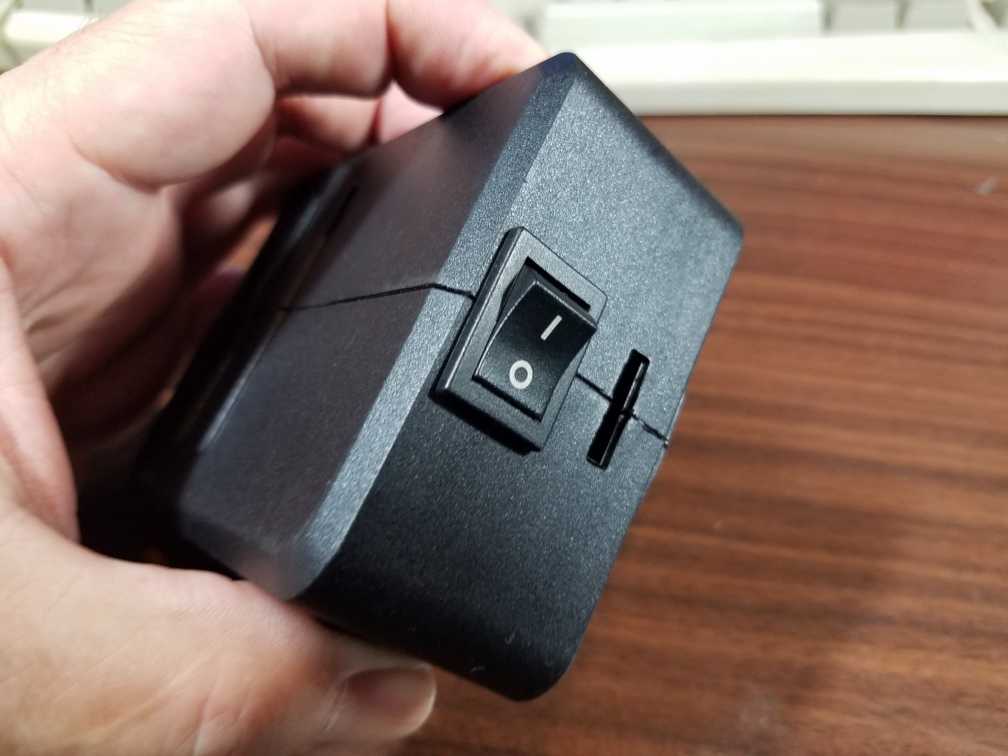

スイッチ取り付け

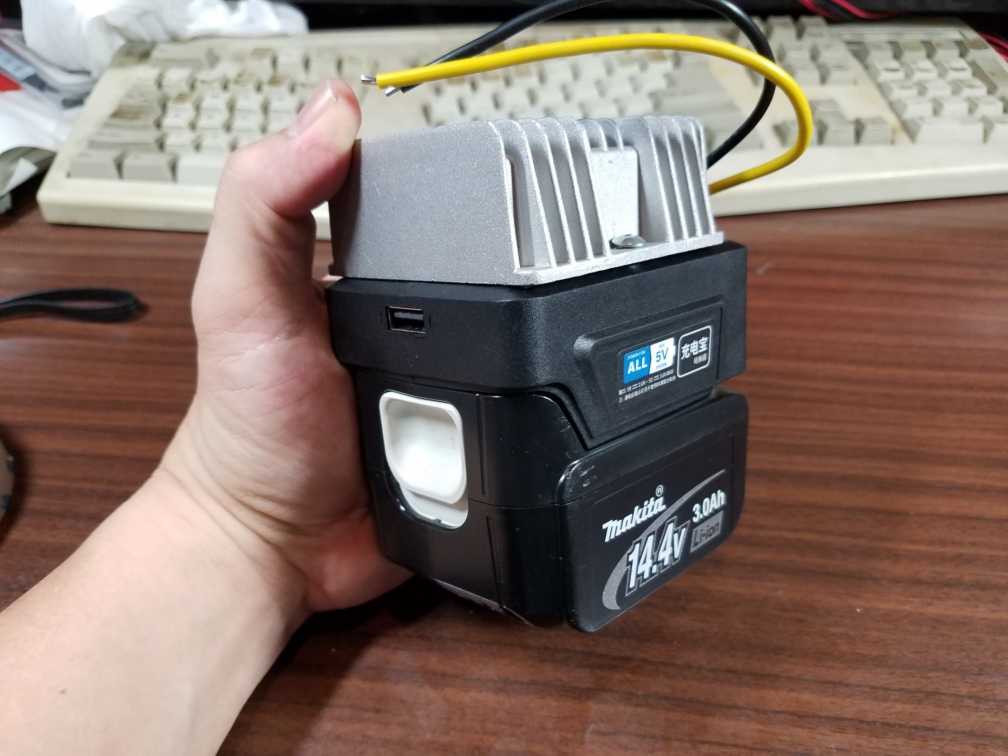

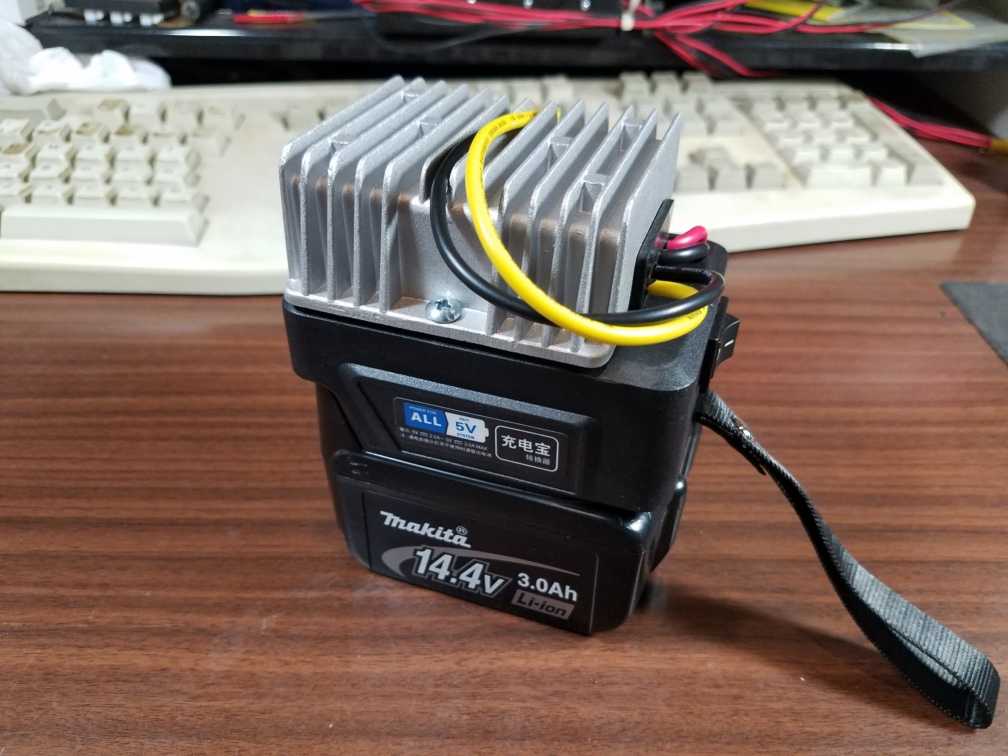

全部を組むとこんな感じ。
いいですよ
手のひらサイズで10A～
電源ソースがマキタだから安心感もあるし
で

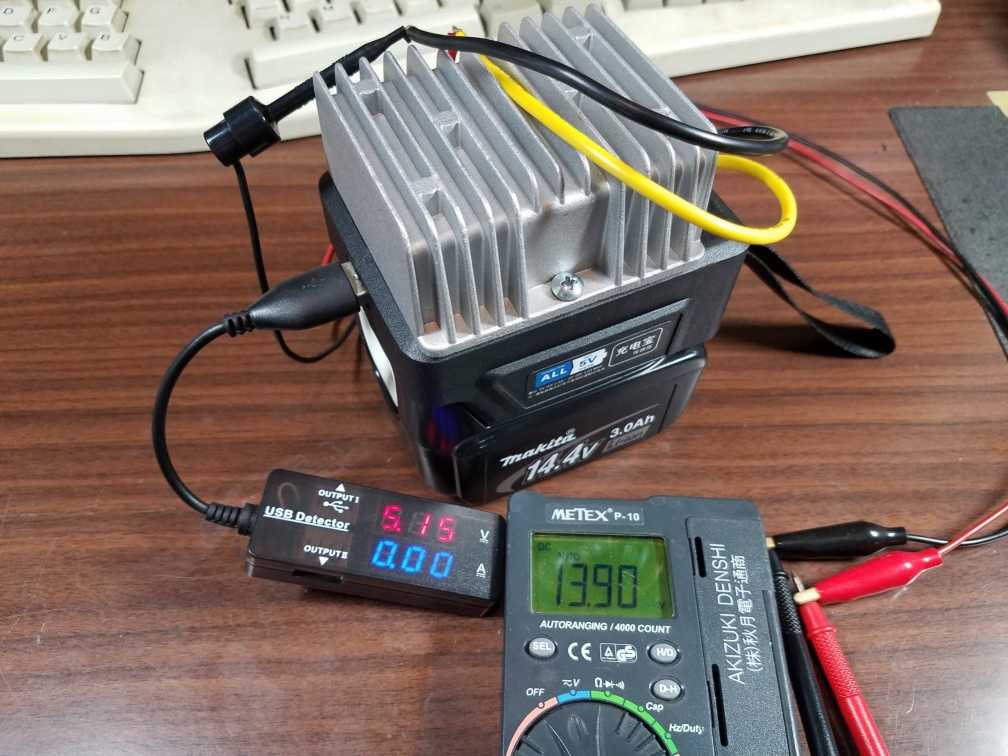

試験ね。
5Vと13.8V一緒に出せます。
無負荷なので若干高め
コネクタはこんなの
ラジコンでリポとかで使うやつらしい。
小さくて大電流行けるやつ探してたら
このコネクタにたどり着き採用

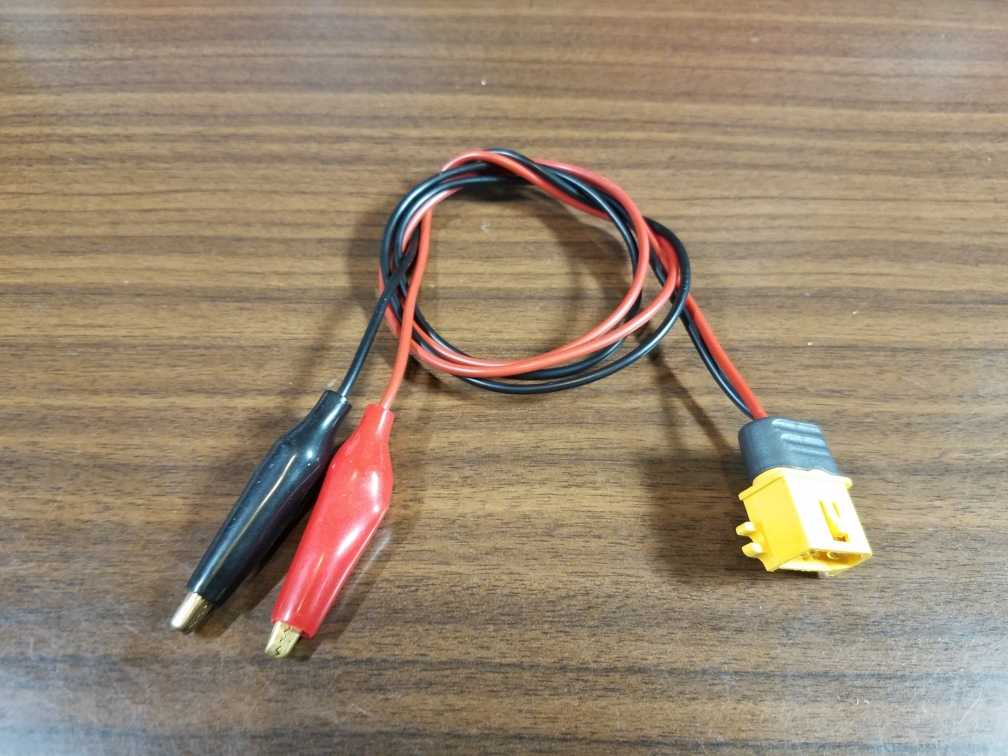

端末側はクリップつけた

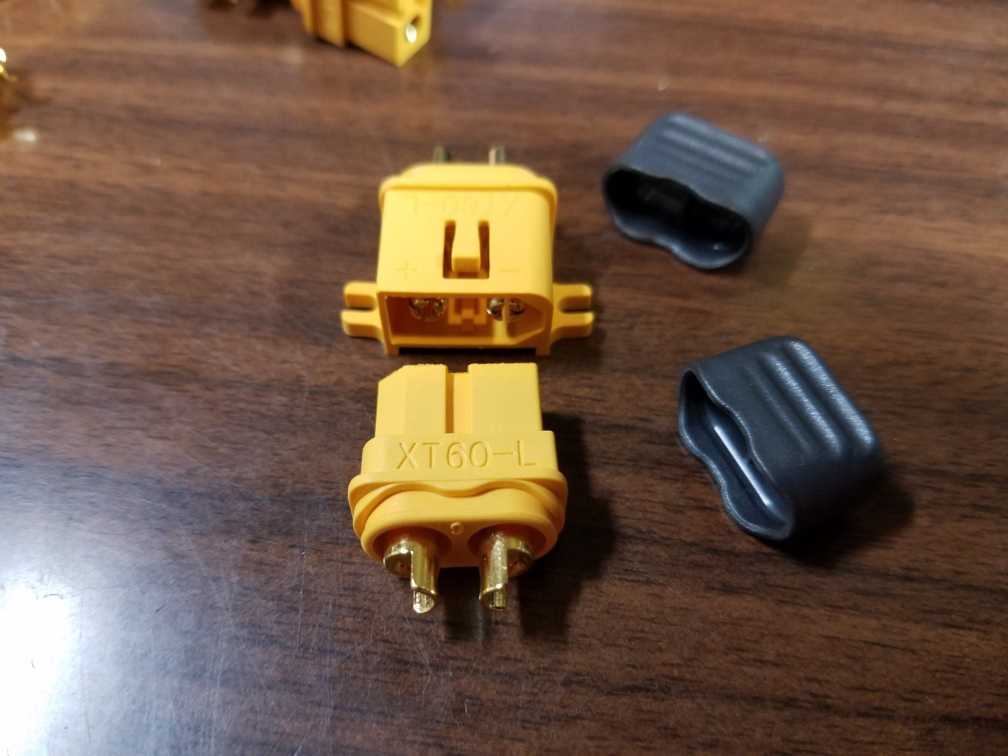

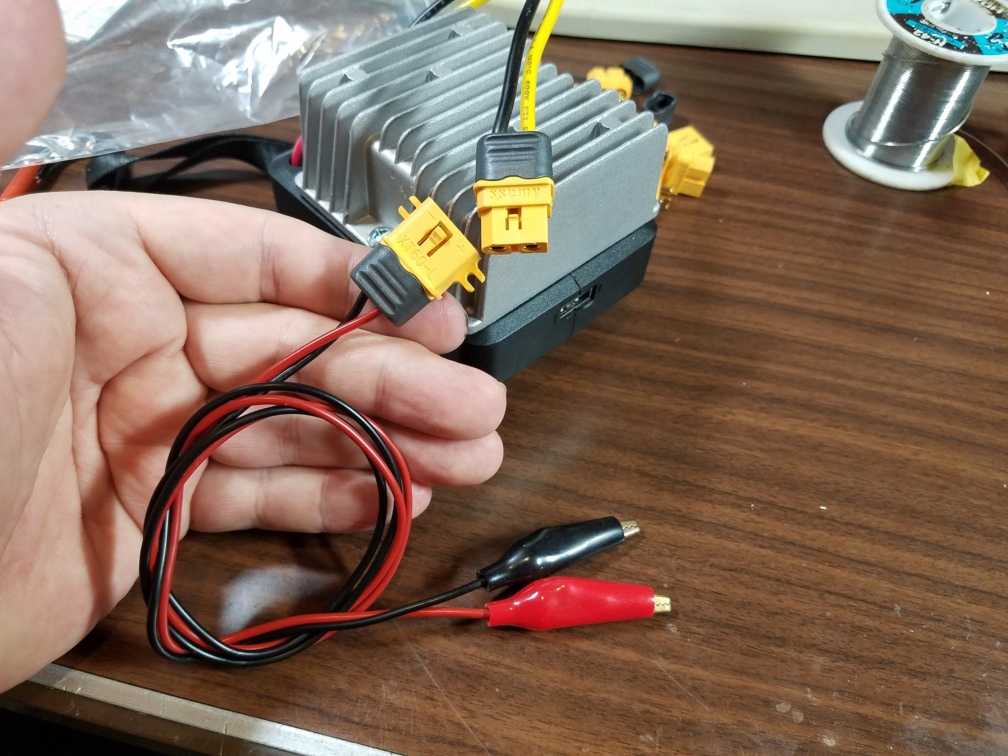

コネクタ雄雌はこんな

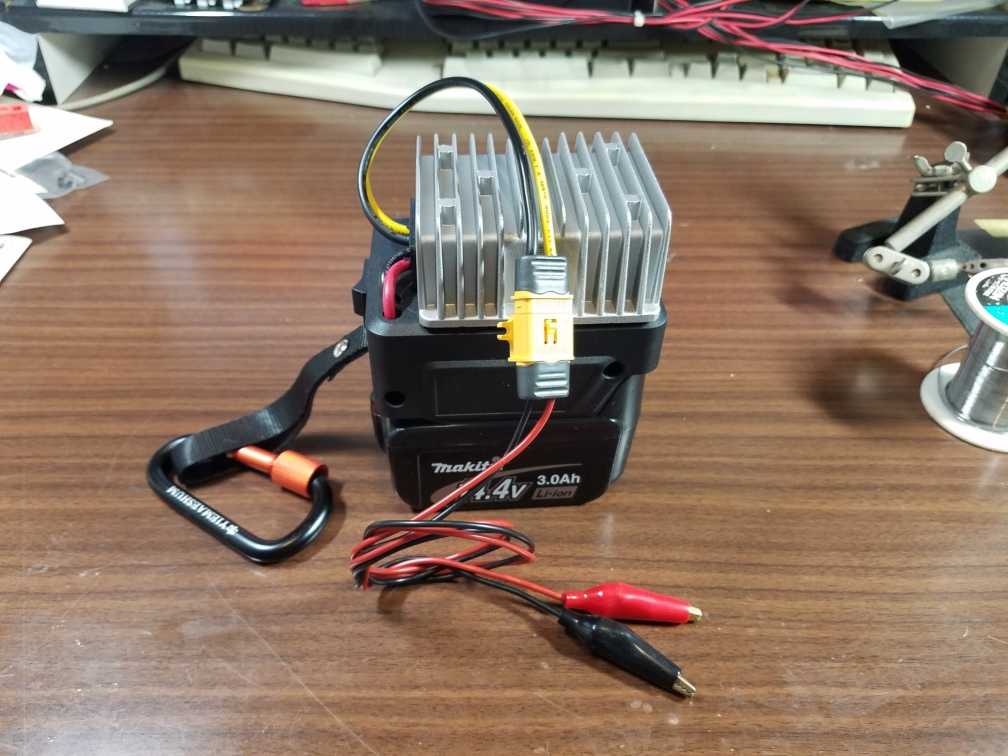

全体図
なかなか
便利に使えそう。
素晴らしいアイディアに感謝
20210505追記

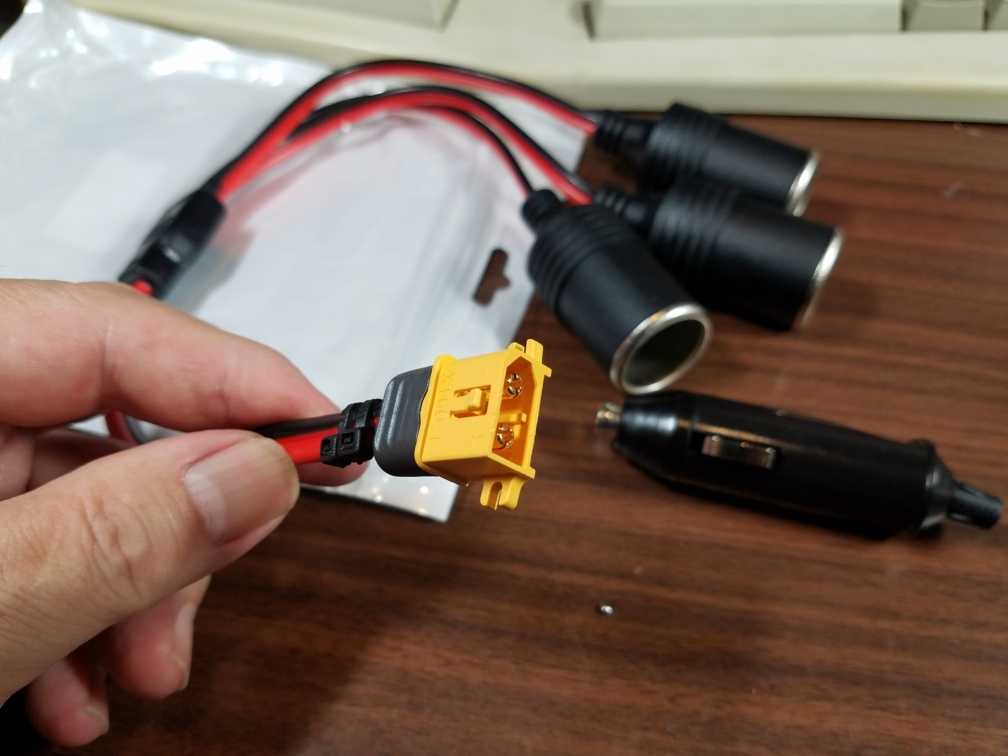

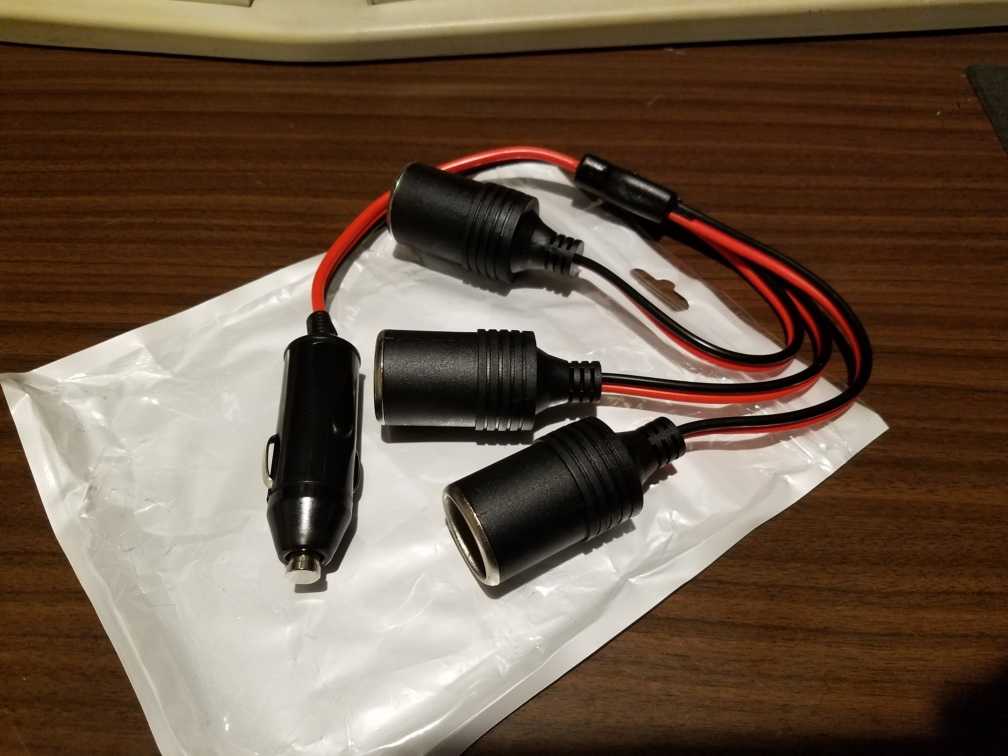

こんなのを密林でポチリ
コネクタつけなおして
汎用シガープラグで
使えるようにしました。
・・・3連の必要は全くなかったんですが
一番安かったのがコレだったｗｗｗ
