2021.08.10

電装いろいろ　DLスイッチ増設

カテゴリ：アーバンサポーター

窓を手放して・・・

ちょっと別作業っす。

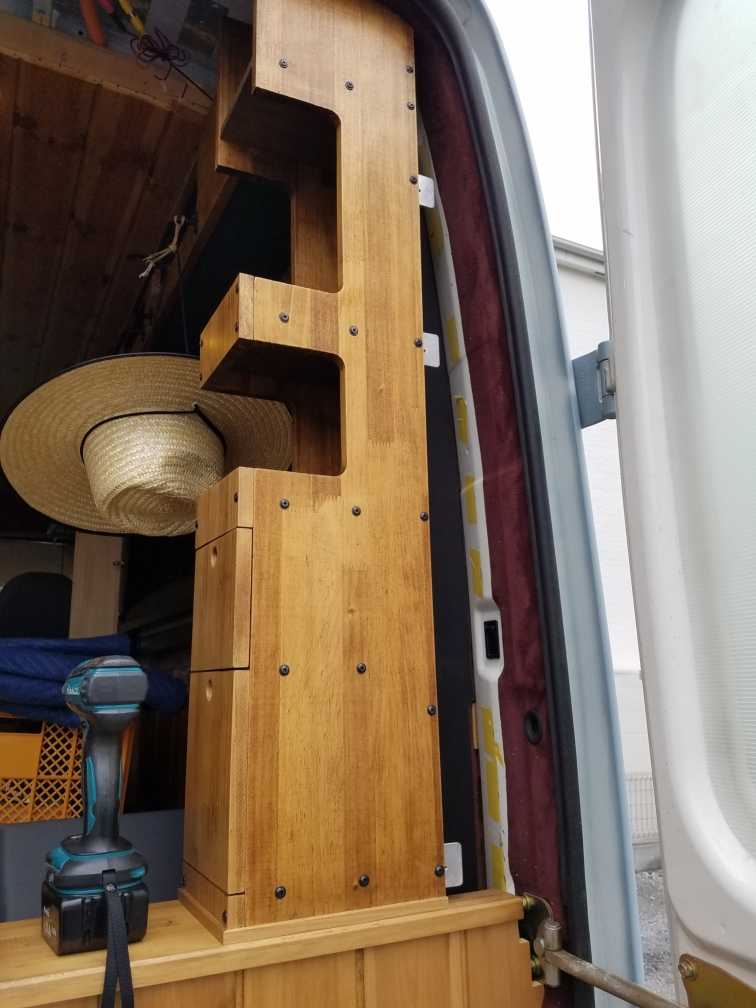

すっかり

落ち着いた感のある

縦棚ですが・・・

脇のボディーラインに沿った

細板を外すと・・・

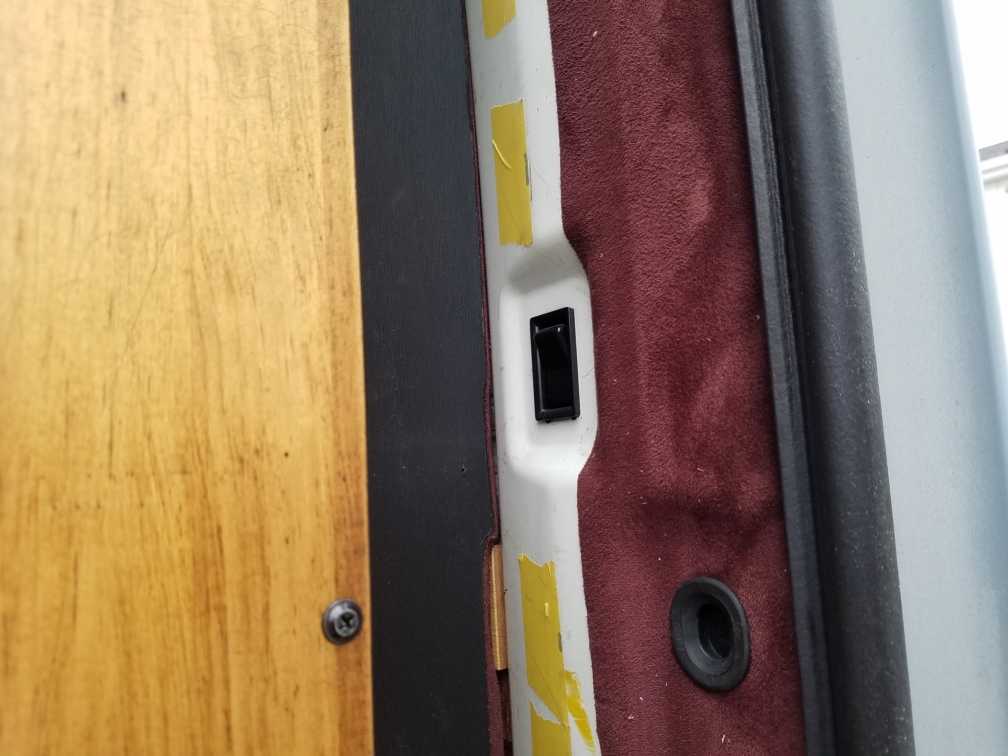

実は

スイッチがあります。

純正の3路SWで

運転席と、リアのどちらからでも

室内灯を点灯できる仕組みになっています。

（アーバン君のルームランプはドア「非」連動）

しかし

板で塞いじゃってるので・・・

夜にちょっと荷物取りに入るのに

運転席に行って照明点けて

用事が済んだら、前に行って消す

っつー運用していて

不便極まりなし！！

純正リアスイッチを

外して、配線伸ばして

板に穴開けて

移植すっかーーーと

一旦は思いついたのですが・・・

お手軽に

ワイヤレスＳＷを増設することに。

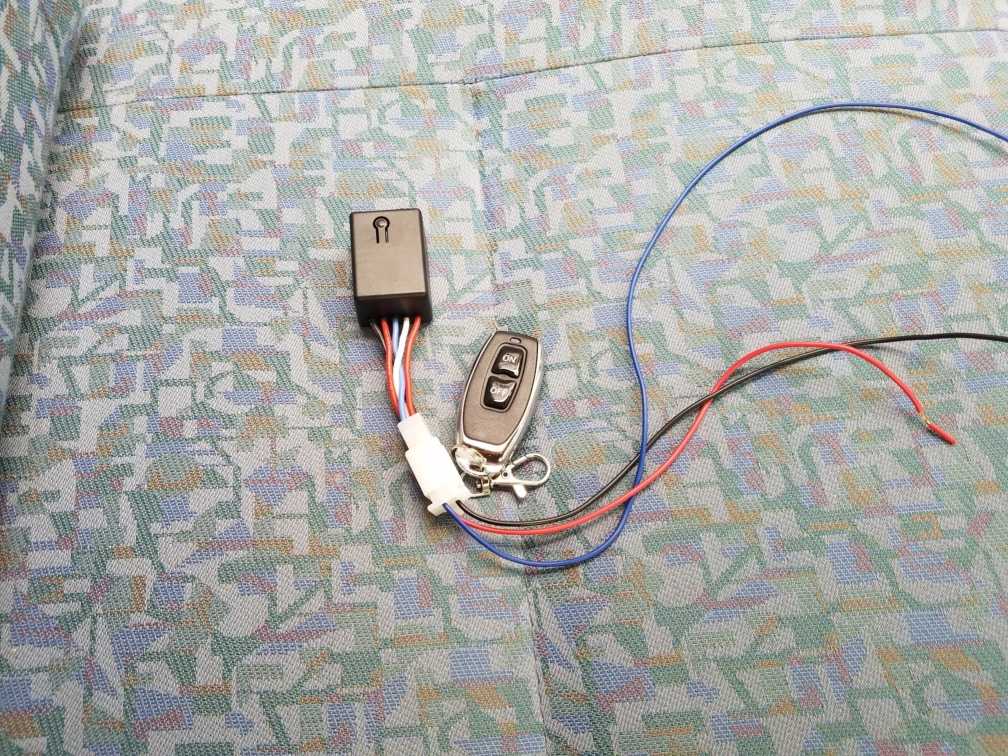

使うブツはこれ

確か数百円＠大陸製

なんかと一緒に注文しといた奴

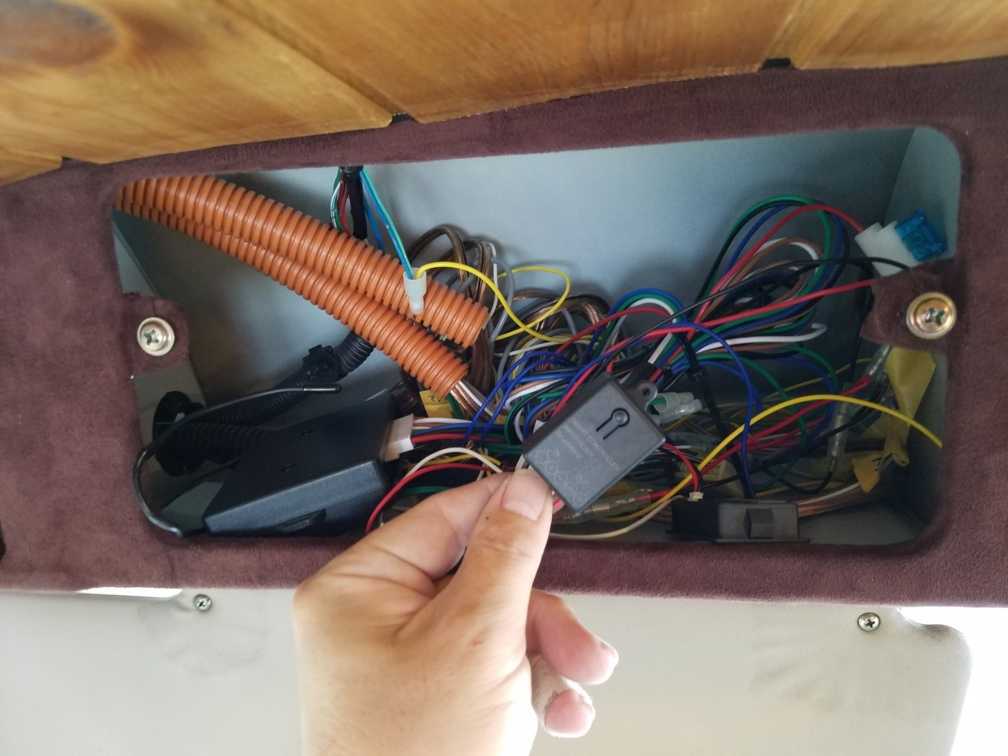

これを

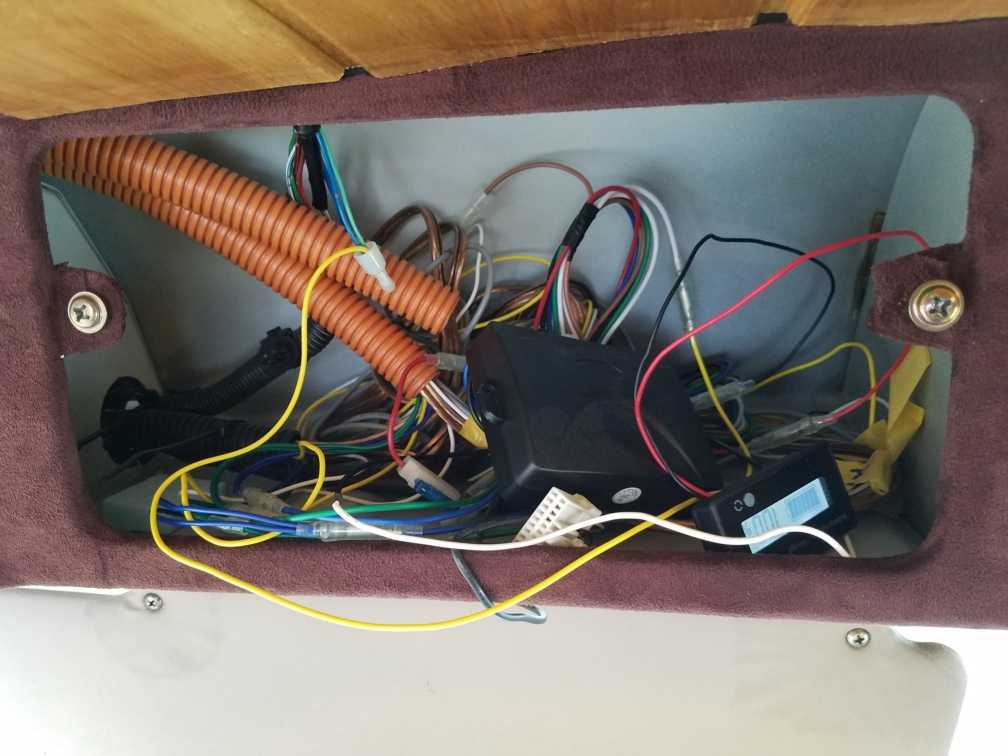

ごっちゃごちゃの、ＯＨＣの中に

入れましょうー

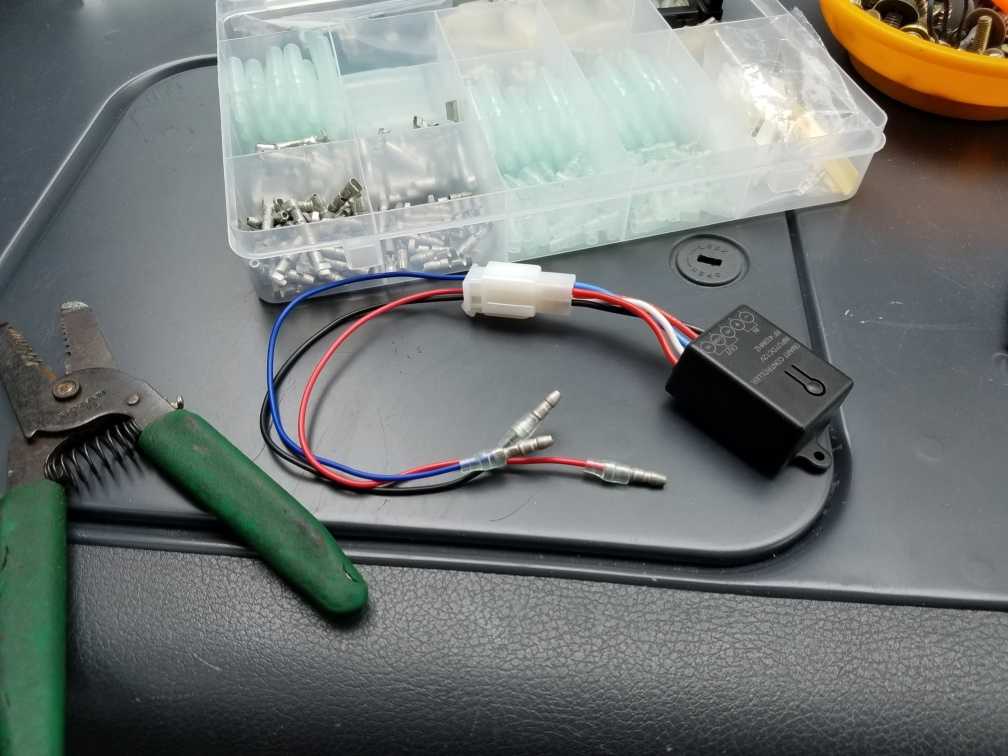

ギボシ着けて

配線つないで

入れるだけ。

リモコンリレーの出力接点は

前に接続した、キーレスユニットの

アンサーバック線を流用

キーレスのアンサーバック出力は

今度

時間見て、本来のウインカーに入れます。

整線は・・・してないｗ

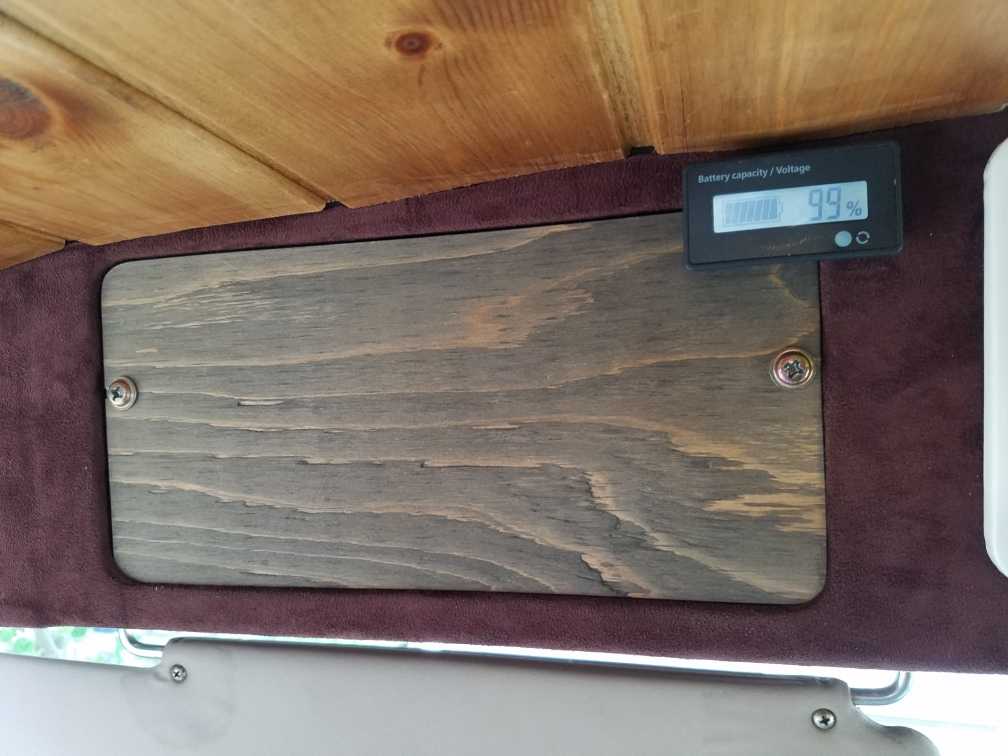

どうせ

フタしちゃうからわかんないしねｗ

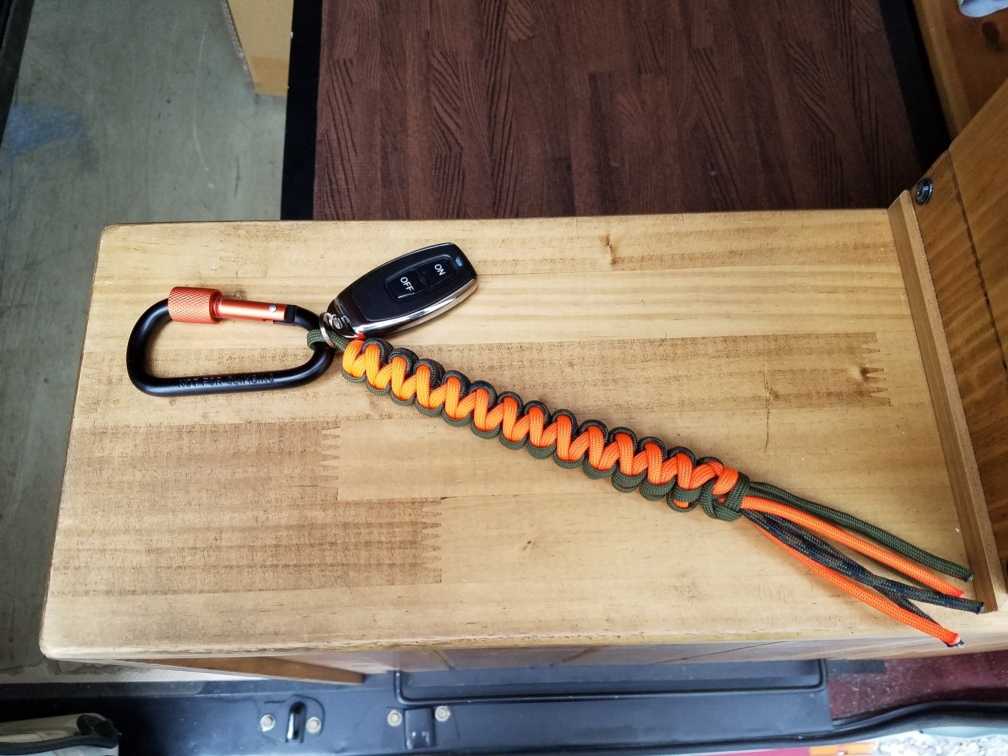

リモコンは単体だと

無くしそうなので

カラビナとパラコード編んだのを

くっつけて

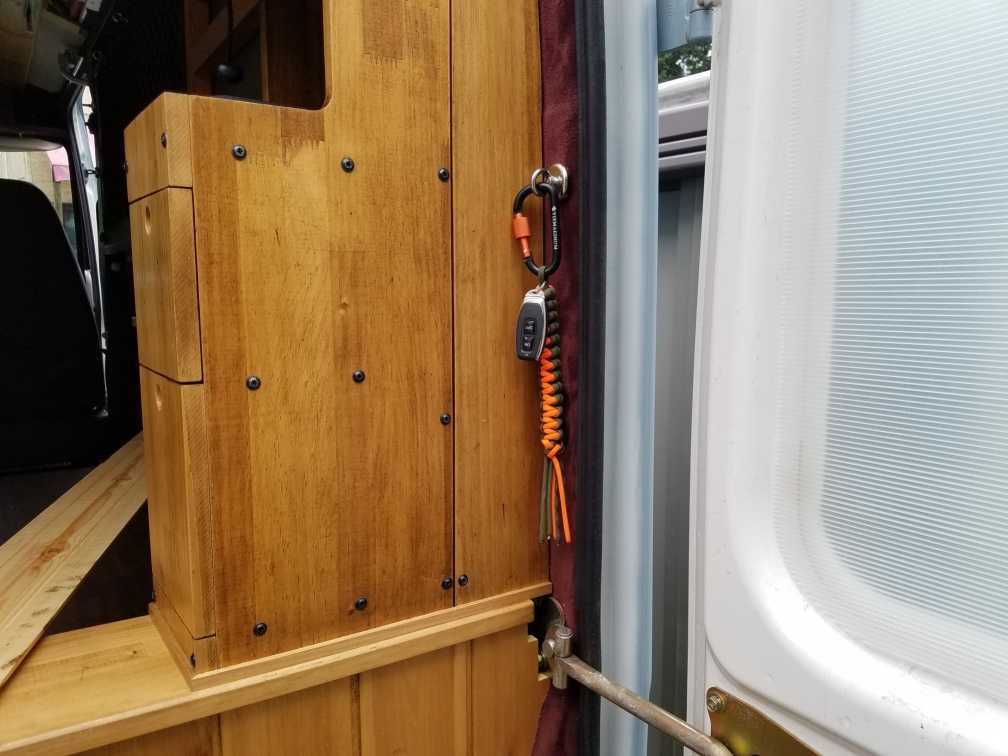

結局

純正SW近辺に

吊るしてます

純正SW移植より

半分以下の手間で出来て大満足

これで、前でも後ろでも照明点けられます。

と

喜んでましたが

電源割り込ませた位置の関係で

前で点けたときは、調光効くけど
→昔につけた調光リモコン

今回、つけたリモコンで点けたときは

調光効かず

100％全灯となることが判明
