切り替え器とやらを
入手してみた

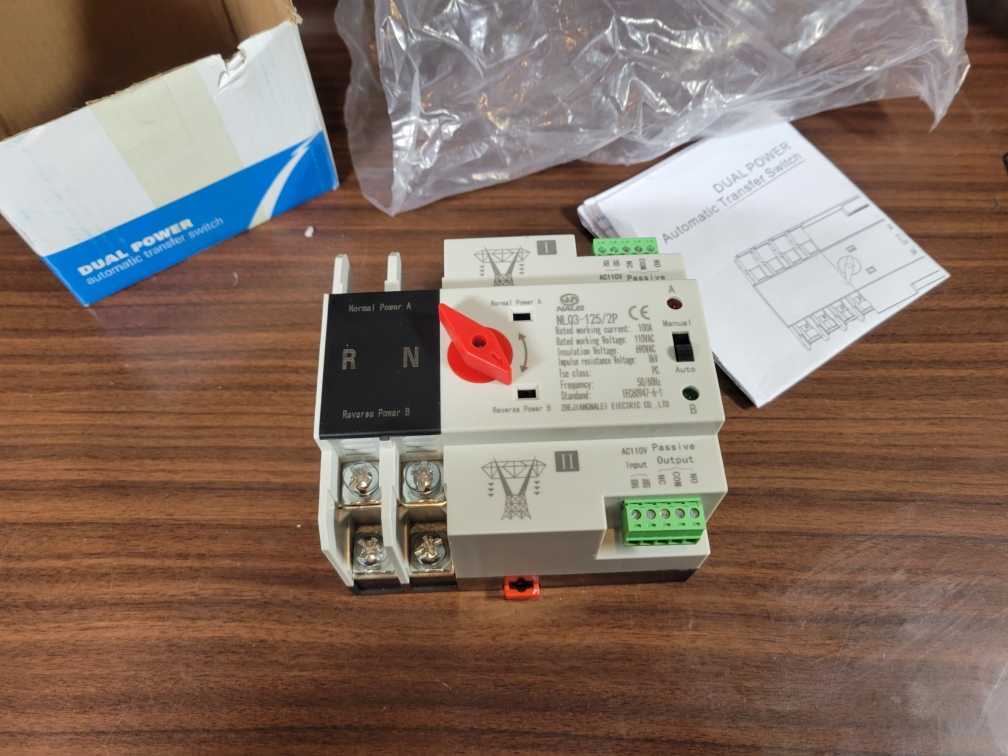

中身

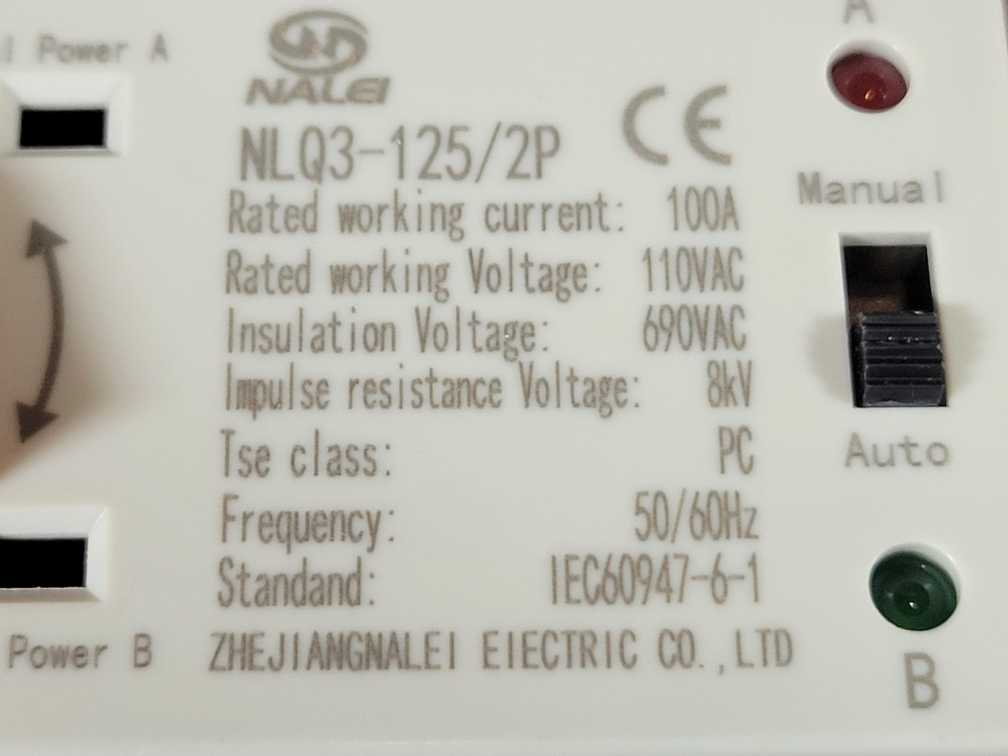

製品名は NLQ3-125/2P
どこぞの大陸製ｗ
目的は
アーバン君のＡＣ系電源で
内部コンセントの元電源
つまり
外部コンセントとインバータとの
切替えを自動でやってくれる
富士電機あたりの、MCとかで組むのが
オーソドックスなんですが
ふと
格安でそれっぽいのが出てたのでポチリｗ
密林だと結構高額だったけど
オクで半値以下で出てたもんで(^^;
ま、
ネットにも情報無くて・・・
若干人柱覚悟ｗｗ っつーかネタともいうｗｗｗ

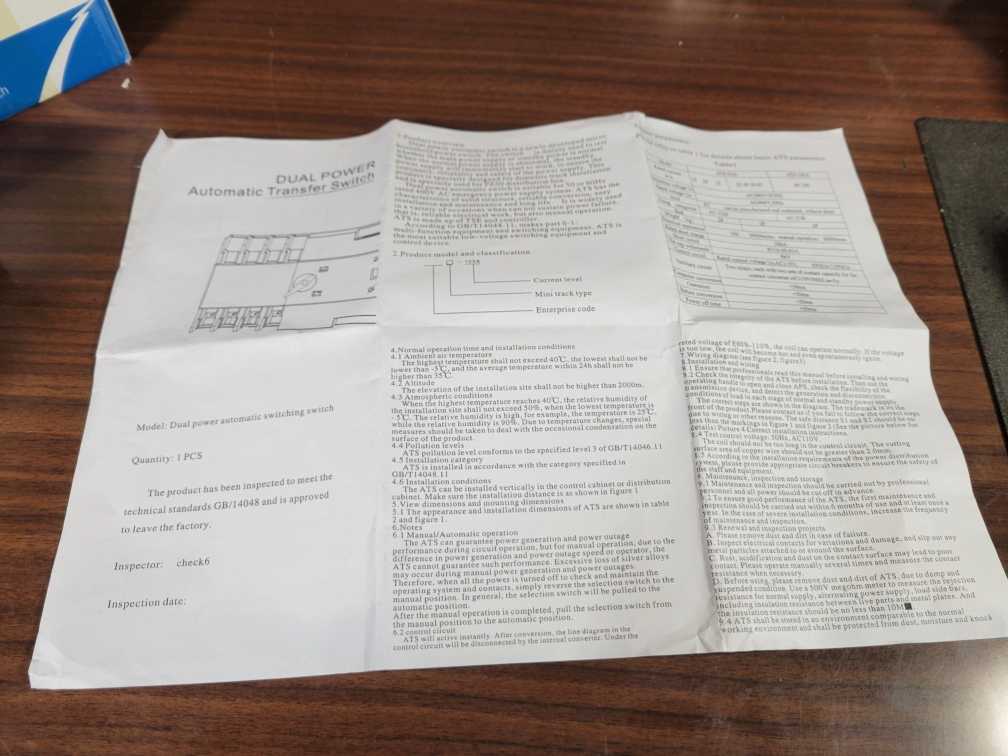

マニュアルも付属していた
それっぽい図は有ったが
なので

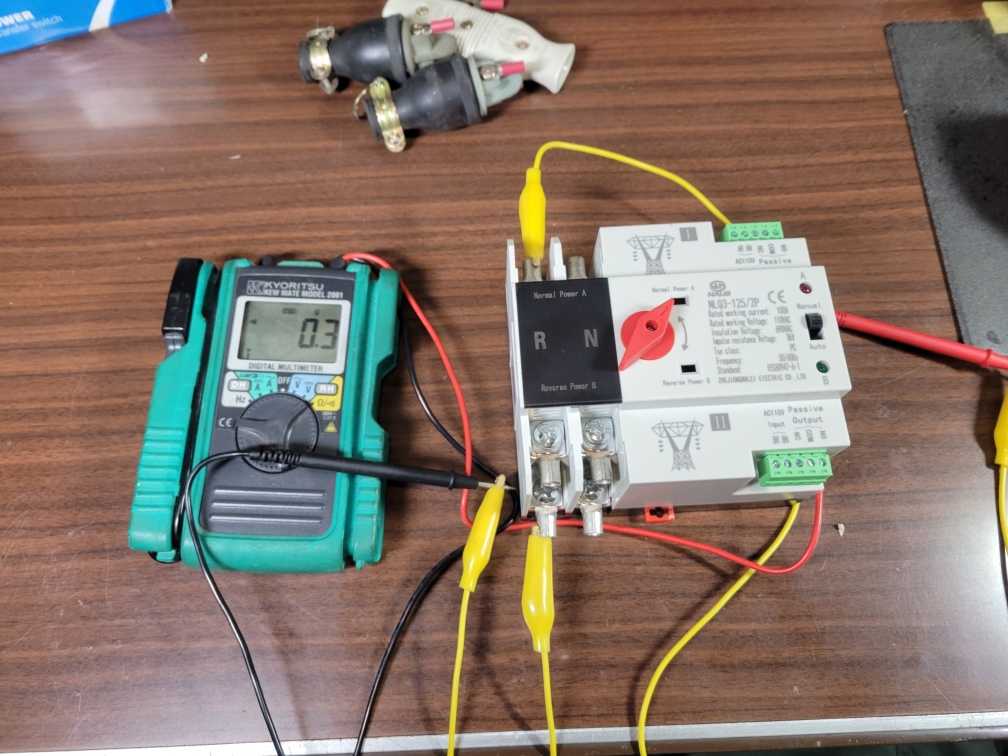

つないで試すべーってことで

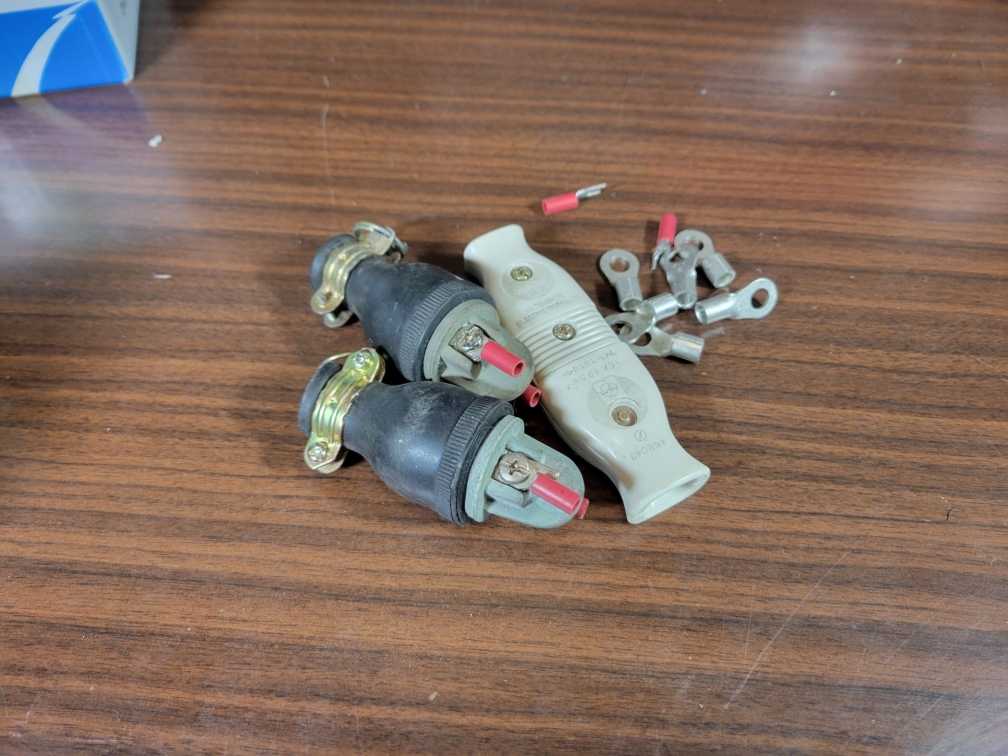

接続に使えそうな中古プラグとか探してきて
とりあえず、Ｂ接はどちらか？って
ことだけ調べて
ＡchもBchも途中にＳＷをかまして
停電を再現できるようにしてあります。

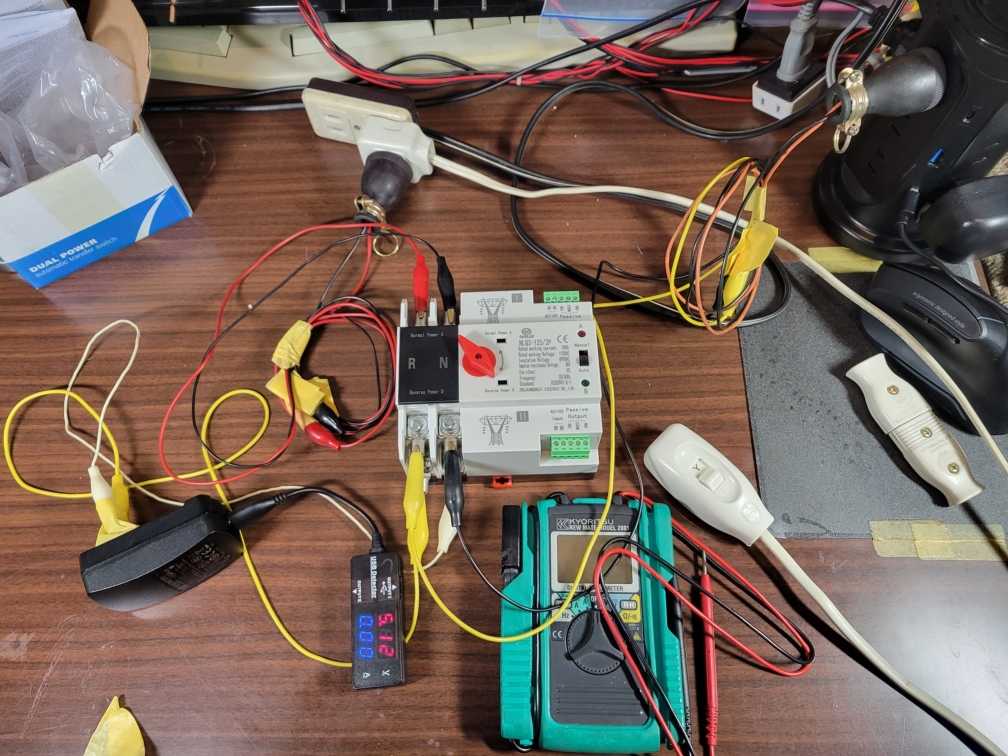

出力は、USB充電器で5Vが出れば出力ＯＫって
回路構成にした。
さっそく試験開始~
・・・でも
まー
当然だけど、上手い事、動かなかったｗ
手動では
赤いレバーではガチャガチャと切り替えられた。
内部で、励磁コイルに繋がってれば
ちょーお手軽~とか思ってましたが
ダメだったｗ
なのでしょうがない。ちゃんと観察ｗ

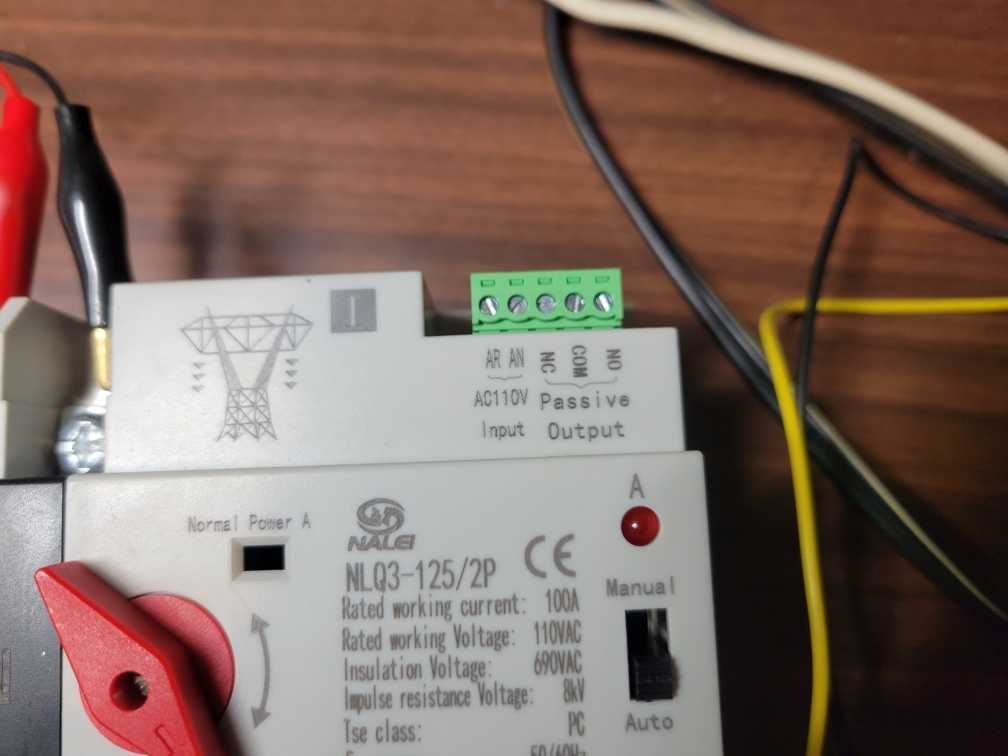

端子台に、Inputって書いてある。
端子名は AR と AN
ＲとＮは相名だから ＡchのＲとＮを繋げ！
と、理解。
Bchにも同じく BR と BN
で

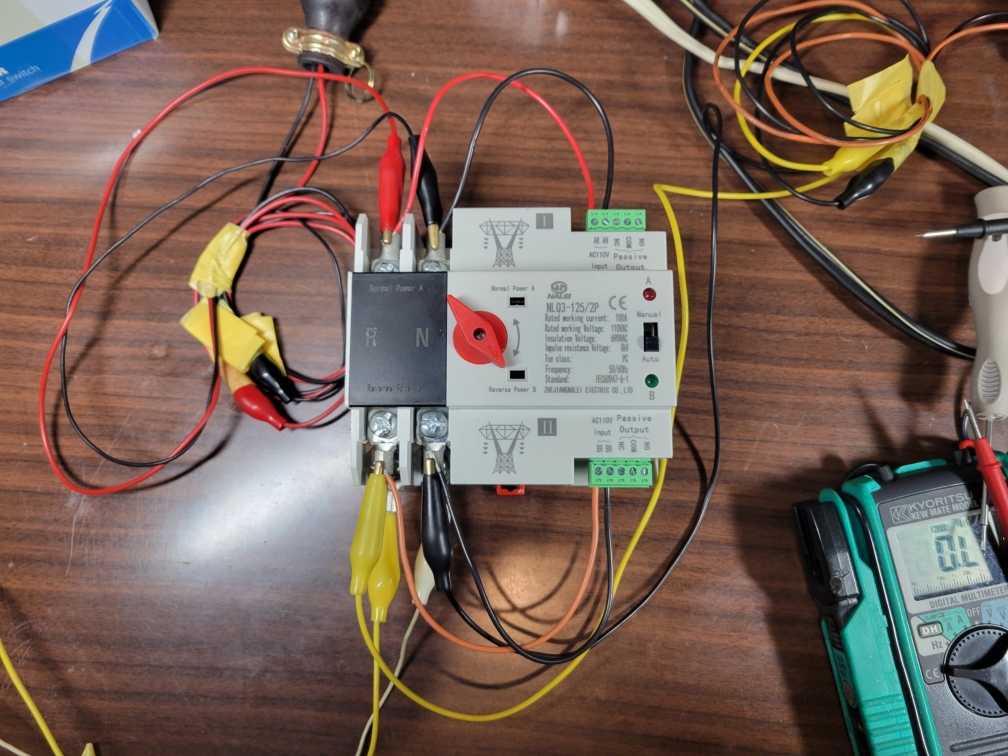

メインの端子から渡りを取って繋いでみた
で
電源投入~

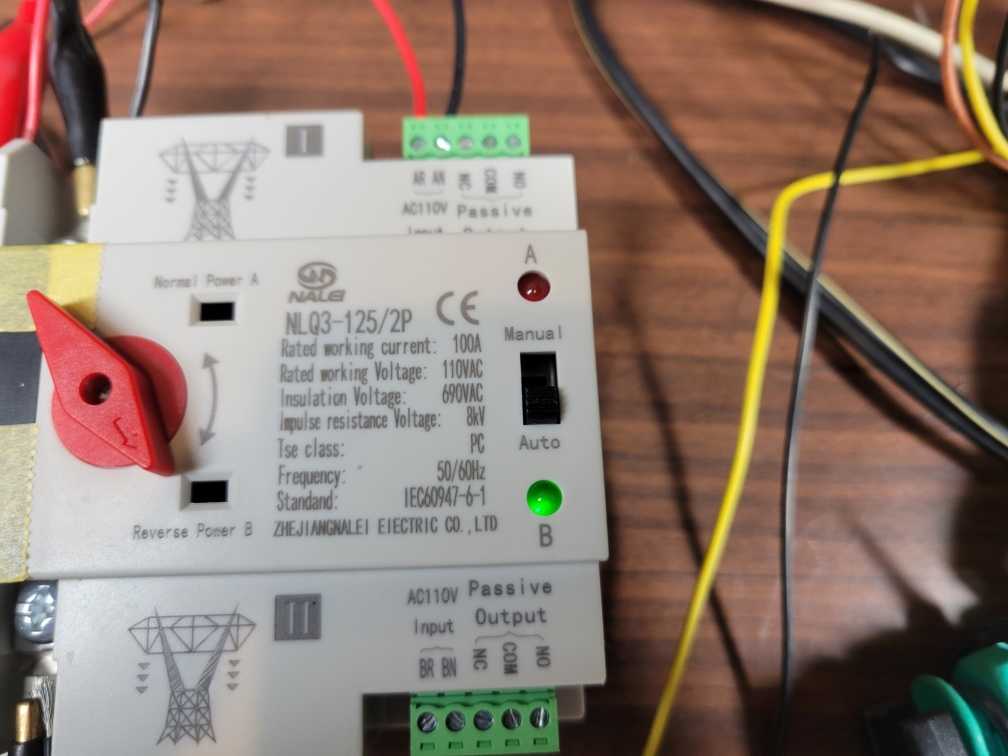

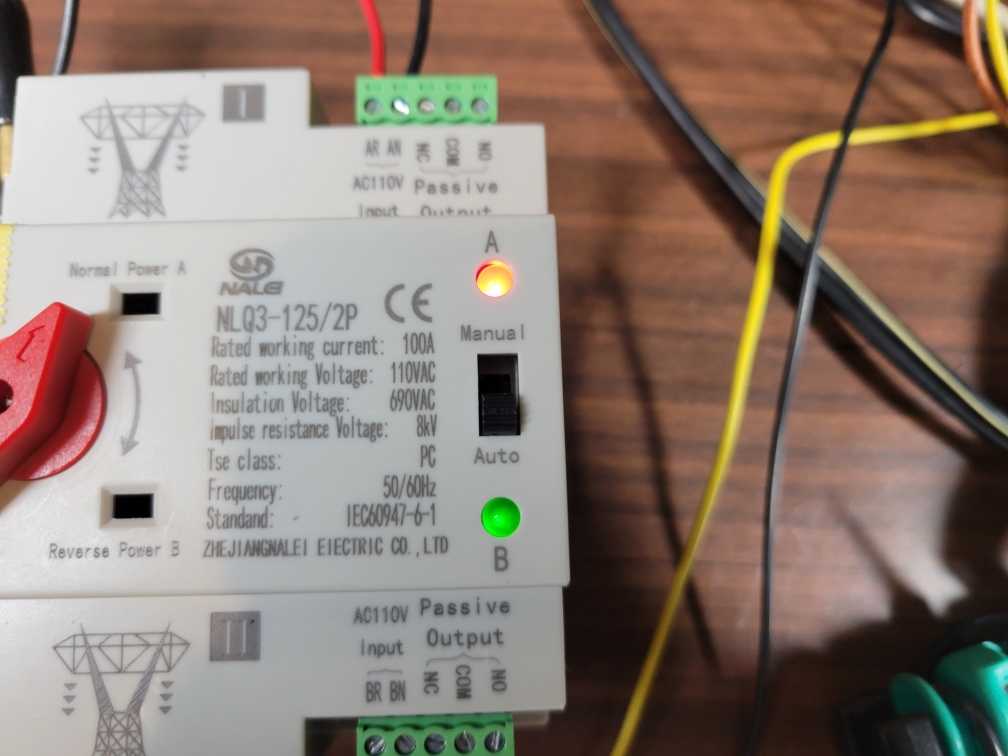

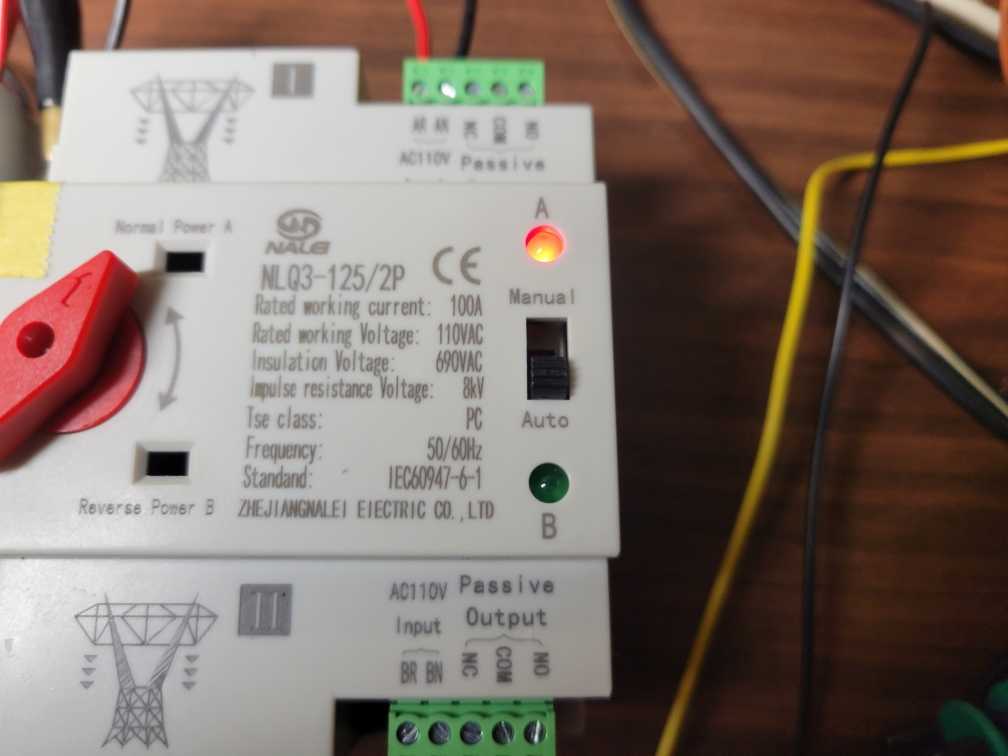

お、LEDつきました。
スライドスイッチを「AUTO」確認し
Ａを断 → 自動でＢへ
そのままＢ断で停電
Ａ復電で 復帰
ん。
大丈夫そうね。
実は
近々、サブバ積もうと思ってます。
積んじゃうと主要DIY終わっちゃうんで
寂しくなるなぁって先送りしてたけど
最近地震が多くなってきてるんで
ちょっとね。
準備しとくかって感じ。
