2021.07.04
カテゴリ： OTLアンプ
新藤ラボラトリーのプリアンプCLARET KITのレストアが完了した。
このアンプは宮崎良三郎氏の回路のデッドコピー。
構成は差動2段（直結）+ SEPP OTL、宮崎氏式の帰還型打消し回路。
完全なACバランスを、歪率計がなくてもとれる。
この打消し回路の利点、注意点、調整方法は、宮崎氏の記事よりもMJ誌1993年4月号の森川氏の製作記事に判りやすく解説されている。
宮崎氏のOTL研究シリーズは上級者向けで、製作面での記述が少なかった。
見かねた? 森川氏が実践派の為に、久々に筆をとったのではないかと勝手に想像している。
ありがたいことである。
家のAC電源では下の画像の数値になった。

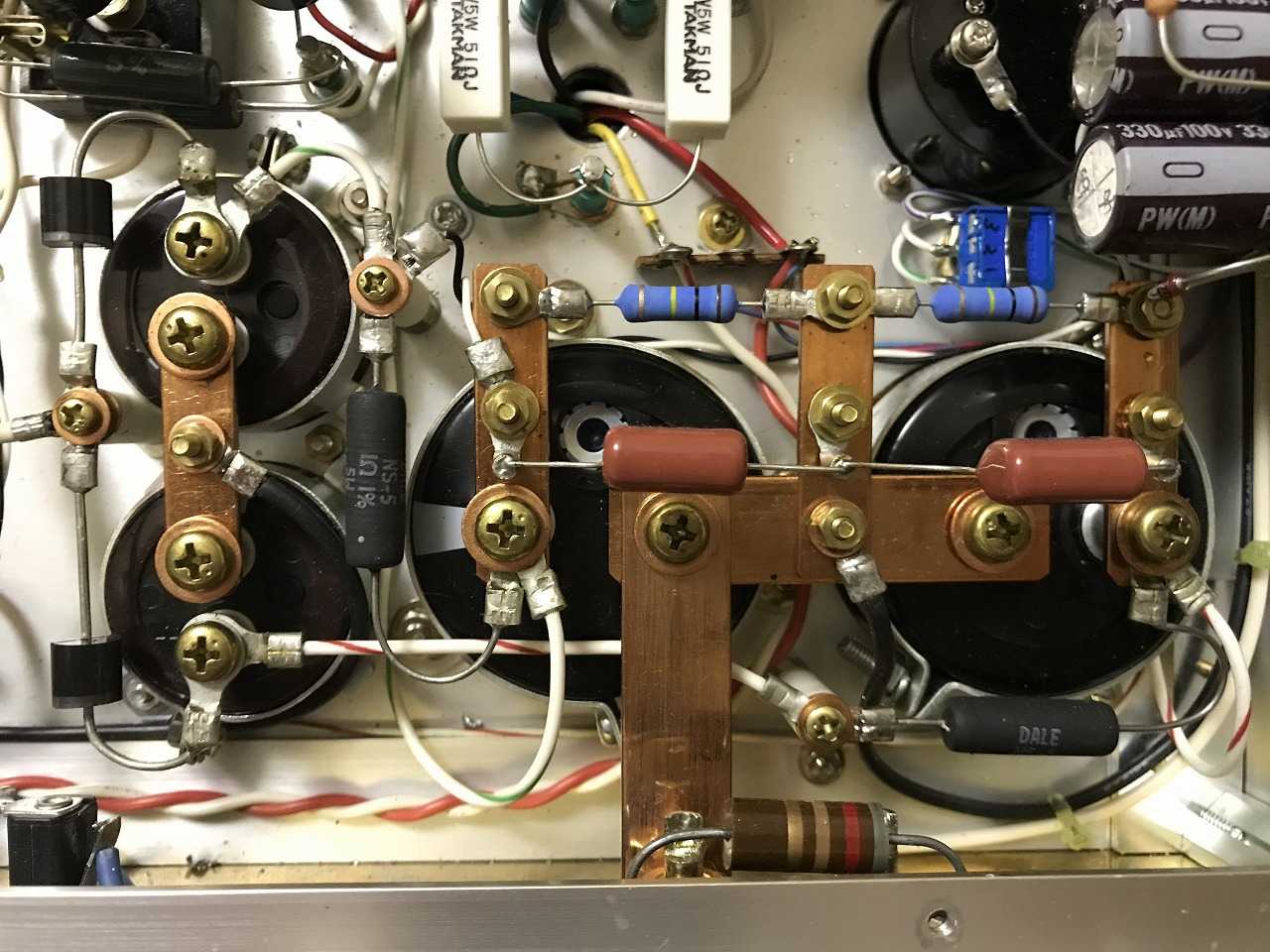

下の画像、中央の銀色がEPCOS/TDK製ポリプロピレン・コンデンサ（@\2,300-）。
マイナス出力端子とケミコンは銅ブスバーで連結させている。
このアンプは宮崎良三郎氏の回路のデッドコピー。
構成は差動2段（直結）+ SEPP OTL、宮崎氏式の帰還型打消し回路。
完全なACバランスを、歪率計がなくてもとれる。
この打消し回路の利点、注意点、調整方法は、宮崎氏の記事よりもMJ誌1993年4月号の森川氏の製作記事に判りやすく解説されている。
宮崎氏のOTL研究シリーズは上級者向けで、製作面での記述が少なかった。
見かねた? 森川氏が実践派の為に、久々に筆をとったのではないかと勝手に想像している。
ありがたいことである。
家のAC電源では下の画像の数値になった。
下の画像、中央の銀色がEPCOS/TDK製ポリプロピレン・コンデンサ（@\2,300-）。
マイナス出力端子とケミコンは銅ブスバーで連結させている。
