Oct 23, 2022
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管

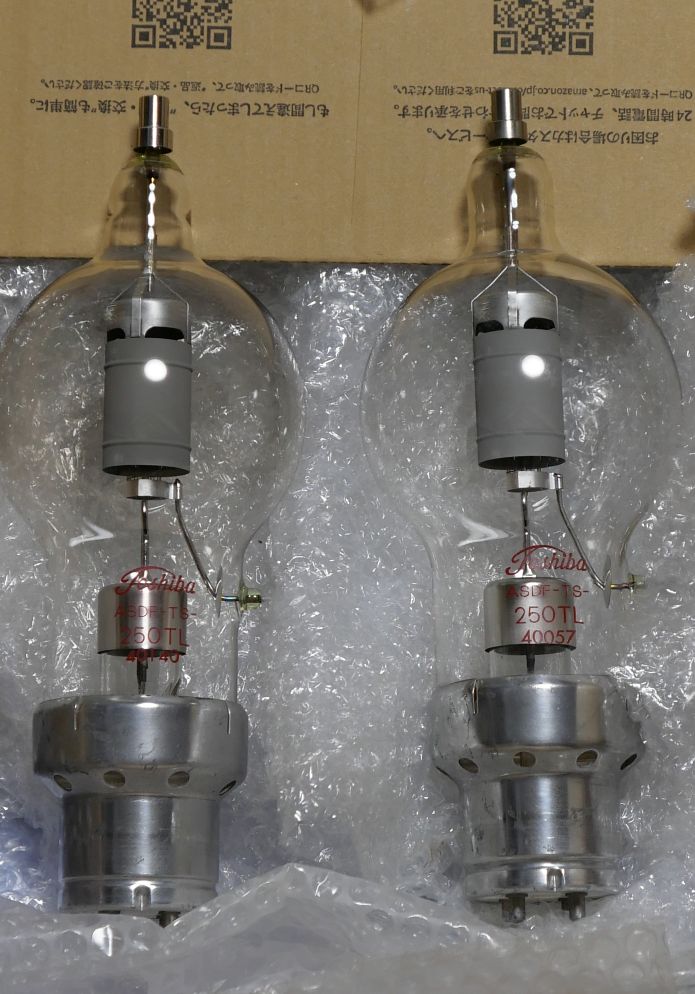

ヤフオクでとあるオーナーからお譲り頂いた東芝の5T20（250TL）です。
オーナーが体調を崩しアンプを作る余裕がないとのことで、私がこの真空管を引き継ぐこととなりました。

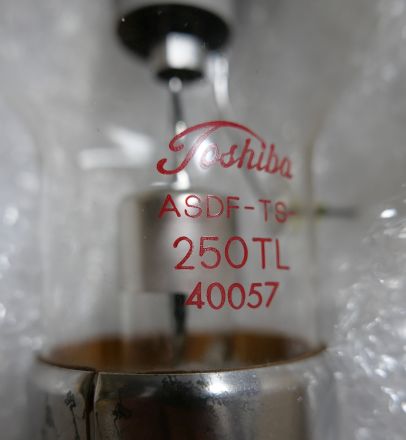

ASDFと印字されています。
航空自衛隊に納入のものでしょうか．．．。
さてさて、この5T20（250TL）とは何ぞや？
フィラメントは5V10.5Aの送信管です。
規格は、 真空管(Electron tube) 規格表データベースの250TLの資料 が参考になると思います。
同じ規格でハイμの250THという真空管が存在するようですね。（250TLのμ=14に対して250THはμ=37）
どういうIPカーブなのか、rpはどれくらいなのか．．．
そんなときのetracerですよ！！
さっそく計測していきましょう。

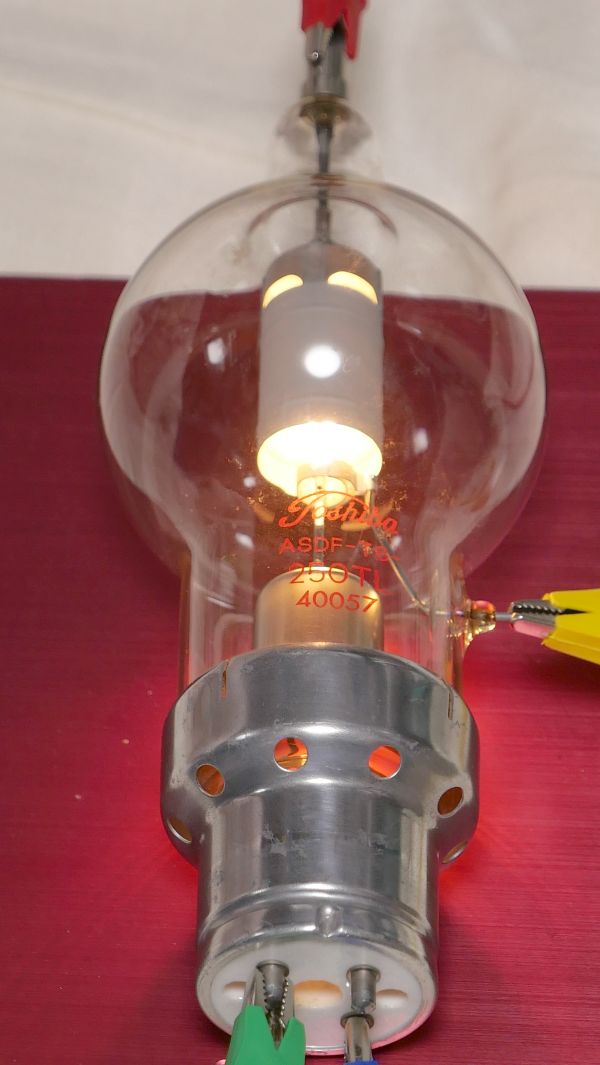

フィラメントに灯を入れます。

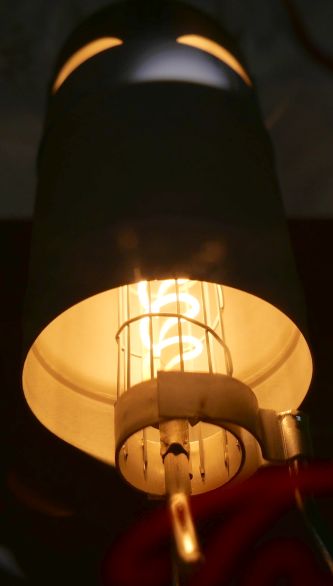

フィラメントはらせん状です。

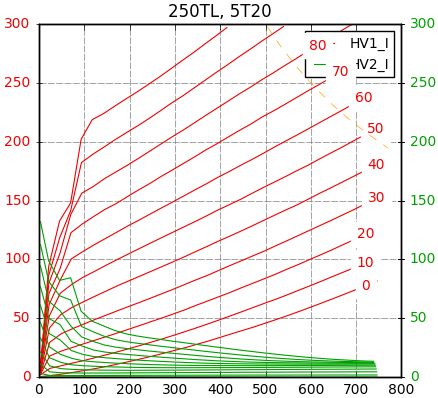

1本目（No.40057）
Ep=700VでEg=+13Vのとき、
Ip=97.08mA
Ig=2.57mA
rp=6147Ω
gm=2324μS
μ=14.3V/V

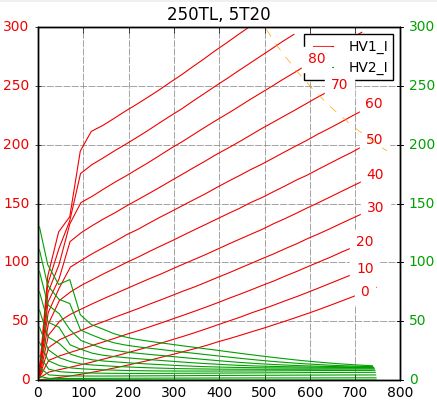

Ep=700VでEg=+13Vのとき、
Ip=100.57mA
Ig=2.43mA
rp=5955Ω
gm=2403μS
400Vの低電圧動作なら、
Eg=52Vくらい掛けてIpを150mAほど流し、2.5kΩのトランスを相手にすると、
だいたい7Wほど出せます。NFBは必須でしょうが実験機ならいけそうです。
600～800Vも掛ければ3.5～5kΩのトランスで20W以上出せそうです。
問題は100mAを超える電流を流せるトランスでしょうか。
本来はもっと高い電圧で使う真空管ですが、低い電圧領域（ただし100V以上）で十分実用になります。
オーナーが体調を崩しアンプを作る余裕がないとのことで、私がこの真空管を引き継ぐこととなりました。
ASDFと印字されています。
航空自衛隊に納入のものでしょうか．．．。
さてさて、この5T20（250TL）とは何ぞや？
フィラメントは5V10.5Aの送信管です。
規格は、 真空管(Electron tube) 規格表データベースの250TLの資料 が参考になると思います。
同じ規格でハイμの250THという真空管が存在するようですね。（250TLのμ=14に対して250THはμ=37）
どういうIPカーブなのか、rpはどれくらいなのか．．．
そんなときのetracerですよ！！
さっそく計測していきましょう。
フィラメントに灯を入れます。
フィラメントはらせん状です。
1本目（No.40057）
Ep=700VでEg=+13Vのとき、
Ip=97.08mA
Ig=2.57mA
rp=6147Ω
gm=2324μS
μ=14.3V/V
Ep=700VでEg=+13Vのとき、
Ip=100.57mA
Ig=2.43mA
rp=5955Ω
gm=2403μS
400Vの低電圧動作なら、
Eg=52Vくらい掛けてIpを150mAほど流し、2.5kΩのトランスを相手にすると、
だいたい7Wほど出せます。NFBは必須でしょうが実験機ならいけそうです。
600～800Vも掛ければ3.5～5kΩのトランスで20W以上出せそうです。
問題は100mAを超える電流を流せるトランスでしょうか。
本来はもっと高い電圧で使う真空管ですが、低い電圧領域（ただし100V以上）で十分実用になります。
