フランスSFRのP17Cという真空管をebayで購入し、先日届きました。
さて、このP17C、807互換らしいのですが、どうなのでしょうか．．．
規格は RadiomuseumのP17Cのページ にあるくらいです。
PE06/40Pに近いでしょうか。（それとも同等か．．）
Radiomuseumに書いてある規格では6.3V1.45Aですが、実測は1.35Aでした。

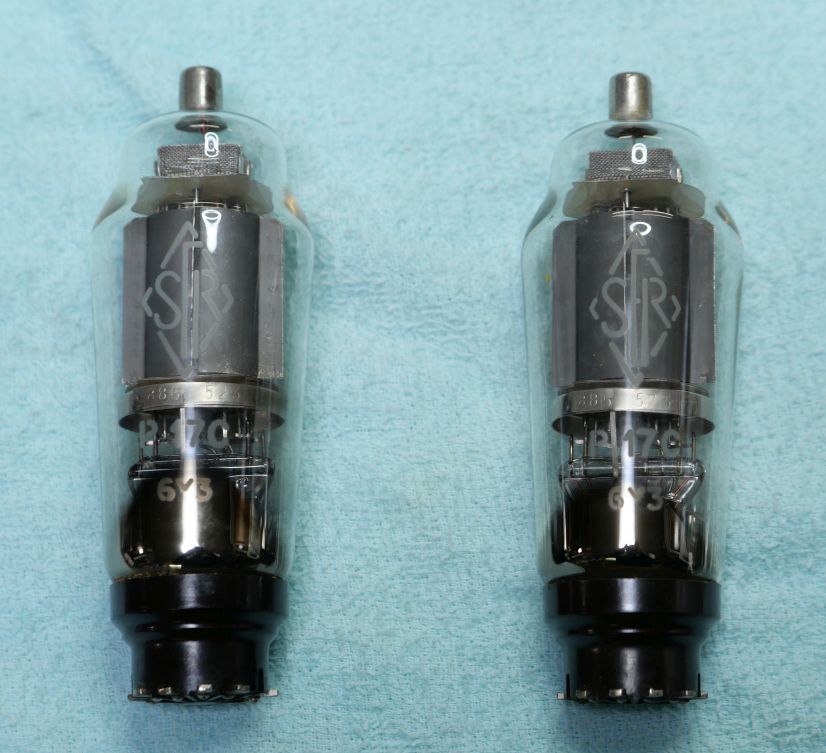

バルブは細めです。

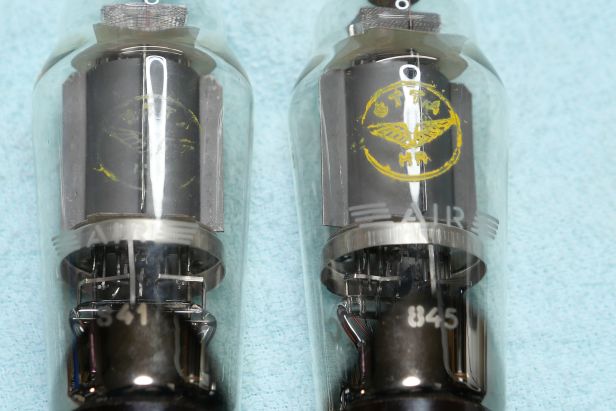

前にはSFRのロゴと、後ろには空軍か何かのマークが入っています。

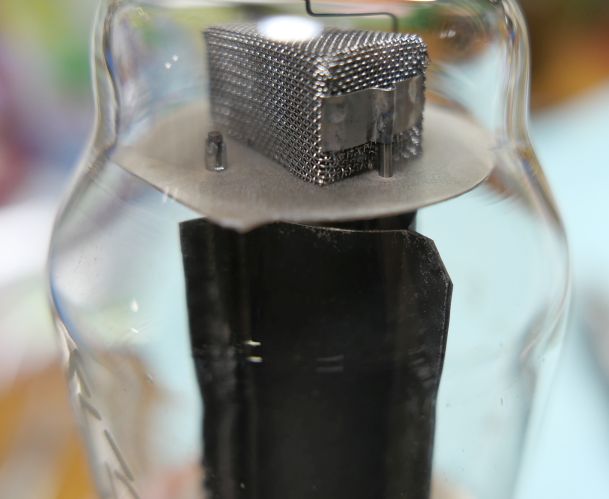

プレートの形状は円よりやや楕円気味。

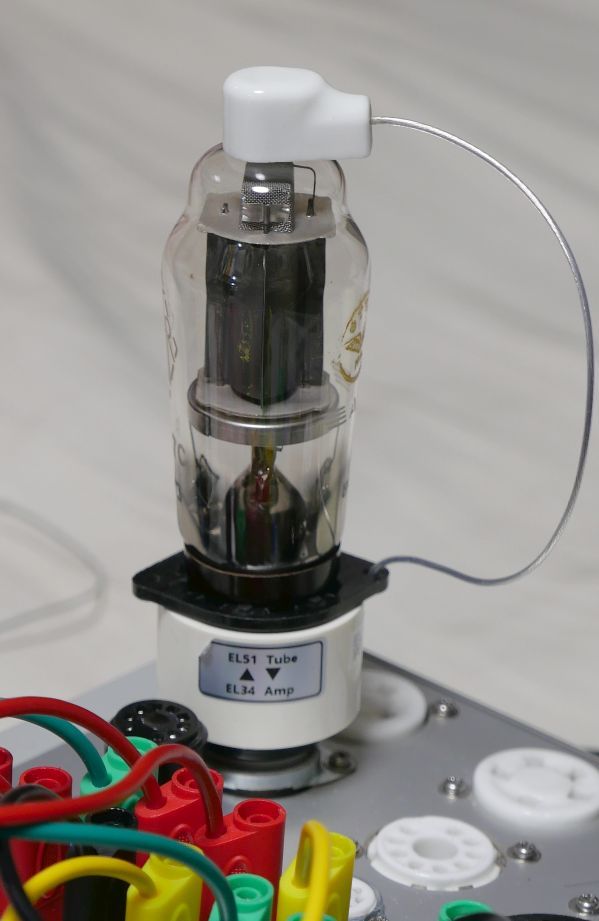

ではさっそくetracerで測ってみましょう。

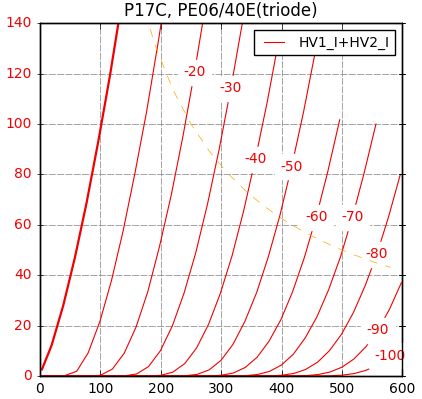

1本目
Ep=280VでEg1=-34Vのとき、
Ip(+Ig2)=53.26mA
rp=1046Ω
gm=5389μS
μ=5.6V/V

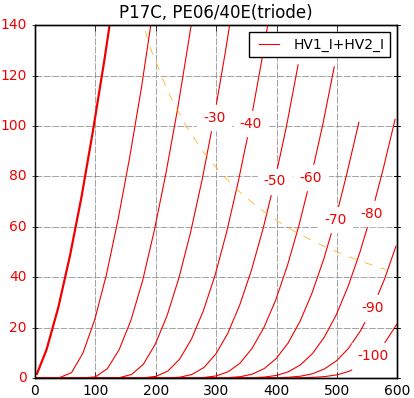

2本目
Ep=280VでEg1=-34Vのとき、
Ip(+Ig2)=46.10mA
rp=1191Ω
μ=6.1V/V
バイアスが深く、rpが低いです。
電気特性は807ではなく、フィリップスのPE06/40P相当であると思われます。

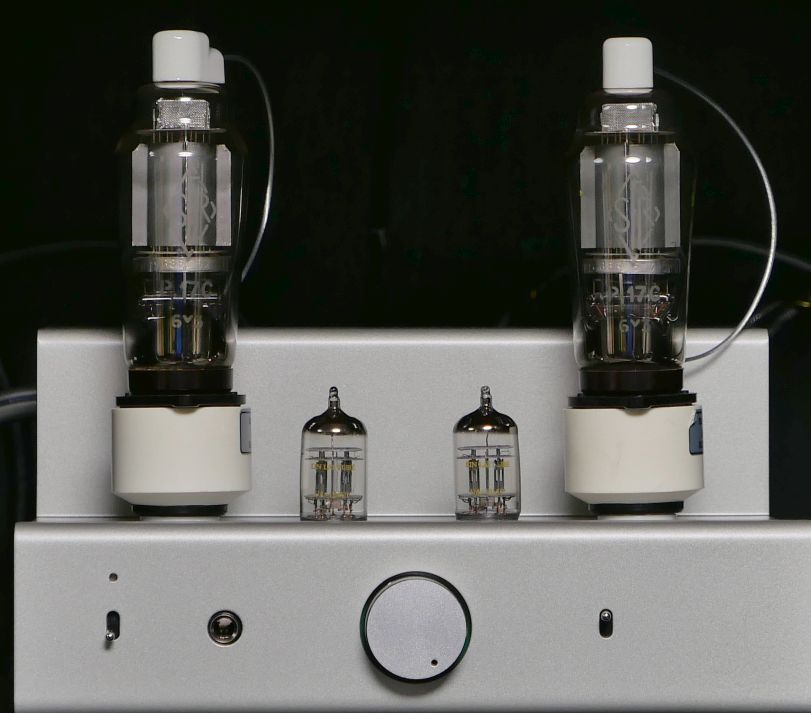

TU-8200Rではバイアスが最大-30Vまでなので、そのまま挿すと80mAほど流れてしまいます。
プレート損失ギリギリです。
お、いい音してますよ！！
TU-8200Rの次期モデルはバイアスを-45Vくらいまで対応して欲しいですね。
後日談:
OS1 と似通っていますが、バイアスはOS1のほうがずっと深いです。
さて、このP17C、807互換らしいのですが、どうなのでしょうか．．．
規格は RadiomuseumのP17Cのページ にあるくらいです。
PE06/40Pに近いでしょうか。（それとも同等か．．）
Radiomuseumに書いてある規格では6.3V1.45Aですが、実測は1.35Aでした。
バルブは細めです。
前にはSFRのロゴと、後ろには空軍か何かのマークが入っています。
プレートの形状は円よりやや楕円気味。
ではさっそくetracerで測ってみましょう。
1本目
Ep=280VでEg1=-34Vのとき、
Ip(+Ig2)=53.26mA
rp=1046Ω
gm=5389μS
μ=5.6V/V
2本目
Ep=280VでEg1=-34Vのとき、
Ip(+Ig2)=46.10mA
rp=1191Ω
μ=6.1V/V
バイアスが深く、rpが低いです。
電気特性は807ではなく、フィリップスのPE06/40P相当であると思われます。
TU-8200Rではバイアスが最大-30Vまでなので、そのまま挿すと80mAほど流れてしまいます。
プレート損失ギリギリです。
お、いい音してますよ！！
TU-8200Rの次期モデルはバイアスを-45Vくらいまで対応して欲しいですね。
後日談:
OS1 と似通っていますが、バイアスはOS1のほうがずっと深いです。
