Dec 9, 2022
テーマ： オーディオ機器について(3922)
カテゴリ： 真空管

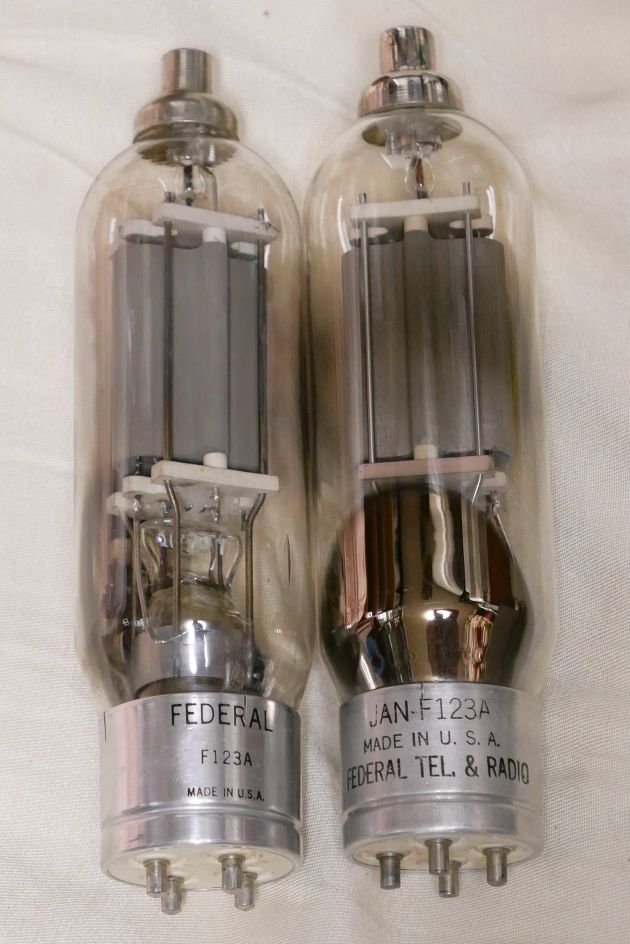

FEDERALというメーカーのF123Aという真空管。
125Wのプレート損失。
規格は Tube collectors associationウェブサイトのF123A規格表 が参考になります。
10V4Aのフィラメント。40Wの電力です。
実にパワフル。

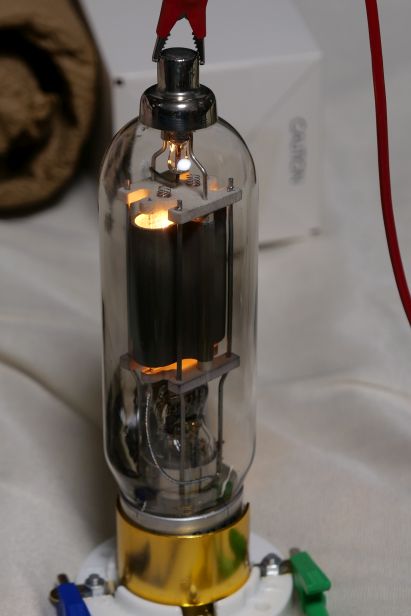

フィラメントは211と同じく2本吊り。
かなりしっかりした球ですが、価格はRCAの211などに比べると安いです。
トッププレートということと、フィラメント10V4Aで211用電源トランスが使えないという、211とは異なる点が多いです。
例えばAC10V5Aのトランスでブリッジ整流しての直流点火は10V3Aの211はOKですが、10V4AのF123Aは厳しいです。こういう扱いにくさが211などより一回りフィラメント電力の高い真空管が不人気な理由かと思います。

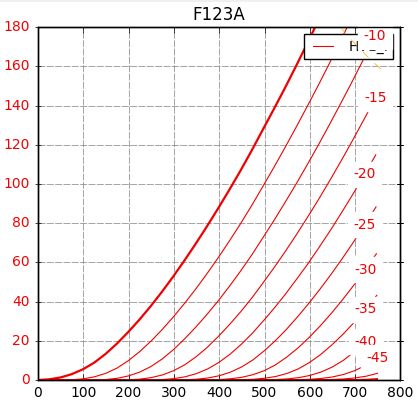

1本目（ロット番号B53219-8）
EP=700VでEg=-24.0Vのとき、
Ip=85.99mA
rp=2667Ω
gm=5030μS
μ=13.4V/V

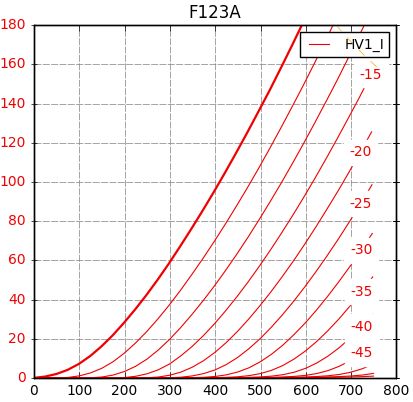

2本目（ロット番号2W707-1）
EP=700VでEg=-22.3V（1本目のIｐに会わせました）のとき、
Ip=85.09mA
gm=5076μS
μ=13.7V/V
この測定から、F123Aは、「プレート損失120Wでフィラメント電力の大きなトッププレートの211」とみて良いかなと思います。
細かいところでは違いますよ。ただ、オーディオ用途でルーズにつかうぶんには「ほぼ互換」といえます。
ただ、前述のようにフィラメントは211と同じ10Vですが電流が4Aのため普通の211用電源トランスでも十分に余裕のあるものが必要です。

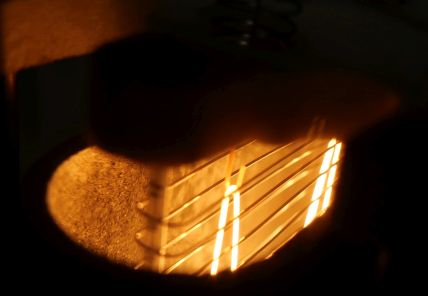

オーディオで使うには無駄に明るく無駄に熱い、効率の悪い球といえますが、それがいいんです。
125Wのプレート損失。
規格は Tube collectors associationウェブサイトのF123A規格表 が参考になります。
10V4Aのフィラメント。40Wの電力です。
実にパワフル。
フィラメントは211と同じく2本吊り。
かなりしっかりした球ですが、価格はRCAの211などに比べると安いです。
トッププレートということと、フィラメント10V4Aで211用電源トランスが使えないという、211とは異なる点が多いです。
例えばAC10V5Aのトランスでブリッジ整流しての直流点火は10V3Aの211はOKですが、10V4AのF123Aは厳しいです。こういう扱いにくさが211などより一回りフィラメント電力の高い真空管が不人気な理由かと思います。
1本目（ロット番号B53219-8）
EP=700VでEg=-24.0Vのとき、
Ip=85.99mA
rp=2667Ω
gm=5030μS
μ=13.4V/V
2本目（ロット番号2W707-1）
EP=700VでEg=-22.3V（1本目のIｐに会わせました）のとき、
Ip=85.09mA
gm=5076μS
μ=13.7V/V
この測定から、F123Aは、「プレート損失120Wでフィラメント電力の大きなトッププレートの211」とみて良いかなと思います。
細かいところでは違いますよ。ただ、オーディオ用途でルーズにつかうぶんには「ほぼ互換」といえます。
ただ、前述のようにフィラメントは211と同じ10Vですが電流が4Aのため普通の211用電源トランスでも十分に余裕のあるものが必要です。
オーディオで使うには無駄に明るく無駄に熱い、効率の悪い球といえますが、それがいいんです。
