Feb 5, 2023

TP4100という真空管

テーマ：オーディオ機器について(3922)

カテゴリ：真空管

イタリアPHILIPSのZENITH TP4100という真空管を紹介します。

ZENITHはMonzaに本拠地を置く真空管メーカで、ある時期からPHILIPSの傘下に入っているとのこと。（もしかしたら会社創設初期の頃にアメリカのZENITHと何かしらの提携をしたのかもしれませんが、詳細は不明です。）
そんな経緯を経たメーカーと真空管。謎球魂がくすぐられますね。

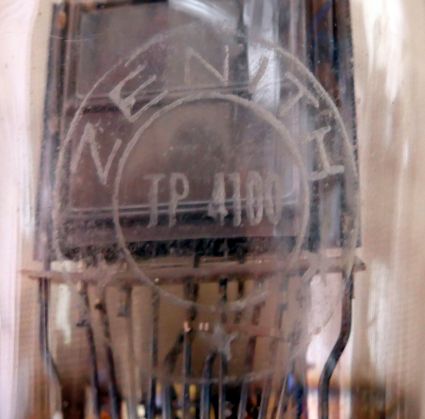

管面にはZENITH TP4100とプリントされているのが見えます。

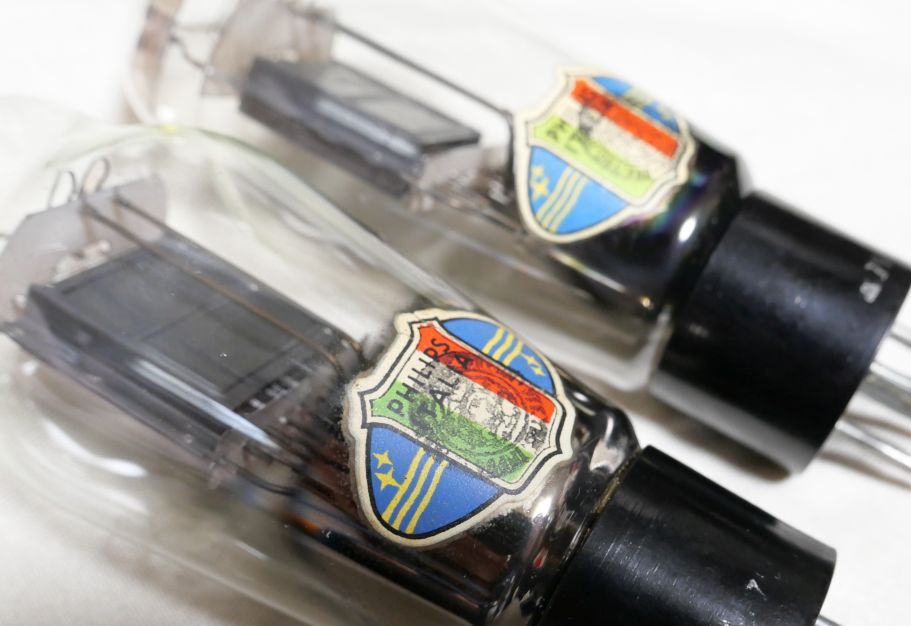

管壁に「PHILIPS ITALIA」のデカールが貼られています。

見るからにイタリアっぽい感じが良いですね。

フィラメントはオーソドックスな2点吊り。

この球は譲っていただいたオーナーによるとオランダ・PHILIPSのE443N類似とのことです。
E443Nの規格は、 Frankさんの資料室のE443N規格表 「あくまで類似であって互換ではない」 ものです。

Esg=200V規定は五結時のことだと思います。
五結の場合は増幅でEpがEsgより低いときがあり、ISgが多く流れSg損失的に厳しい方向になります。
経験的に三結でEp>Esgであれば僅かなオーバーくらいでしたら許容してくれそうです。ネットを探すと同様の意見の方がおられます。（勿論、極端なオーバーはマズいですが．．）
etracerでIsgを見て、もしIsgが相当流れるタイプの球でしたらEsgの規格は守った方が良いです。
五結では当然ながら規格通りの200V以下を守った方が良いです。

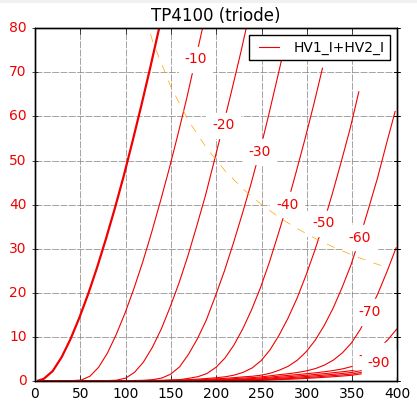

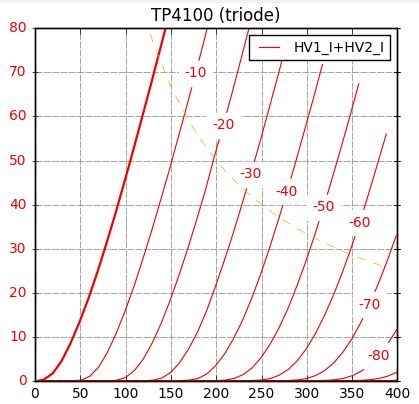

では、三結特性をetracerで測定します。
Eg2電圧は40Vほどオーバーめになりますが240VでIp+Ig2が30mA流れるところで。（Eg2はEpを超えないので損失自体は大丈夫のはずです）
Efは4.0Vと3.8Vで測ります。
プレート損失のラインは12Wより少なめの10Wに設定しています。スクリーングリッド損失含め十分な余裕のはずです。

【1本目】

Ep=240V
Eg1=-35.6V
Ip+Ig2=30.15mA
Ig2=3.77mA
rp=1619Ω

μ=4.5V/V

Ef=3.8V, If=0.94A

Ep=240V
Eg1=-35.4V
Ip+Ig2=30.21mA
Ig2=3.73mA
rp=1660Ω
gm=2734μS
μ=4.5V/V

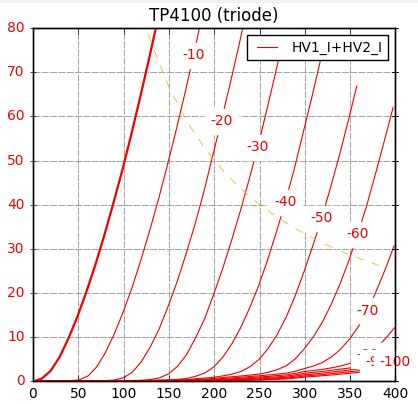

【2本目】
Ef=4.0V, If=1.12A

Ep=240V
Eg1=-34.9V
Ip+Ig2=29.90mA
Ig2=4.09mA
rp=1590Ω
gm=2942μS
μ=4.7V/V

Ef=3.8V, If=1.05A

Ep=240V
Eg1=-34.7V
Ip+Ig2=30.39mA
Ig2=4.17mA
rp=1601Ω
gm=2923μS
μ=4.7V/V

240V三結なら0.9W近く出ます。200Vですと0.7Wくらいでしょうか。
EP>Esgであればアイドリング時のIsgは6mAは超えないようです。
2本目は製造上のバラツキだと思われますが、Ifが1.12Aも流れています。それゆえエミッションも高く、高圧側のIpカーブが浮き上がってますね。3.8Vにすると少し落ち着きます。

三結のrpは低く、先日紹介した RES964 とは、同じ直熱五極菅でも全く性格が違うことがわかります。
