Jul 26, 2023

6D-HH12という真空管

テーマ：オーディオ機器について(4060)

カテゴリ：真空管

6D-HH12という真空管を紹介します。

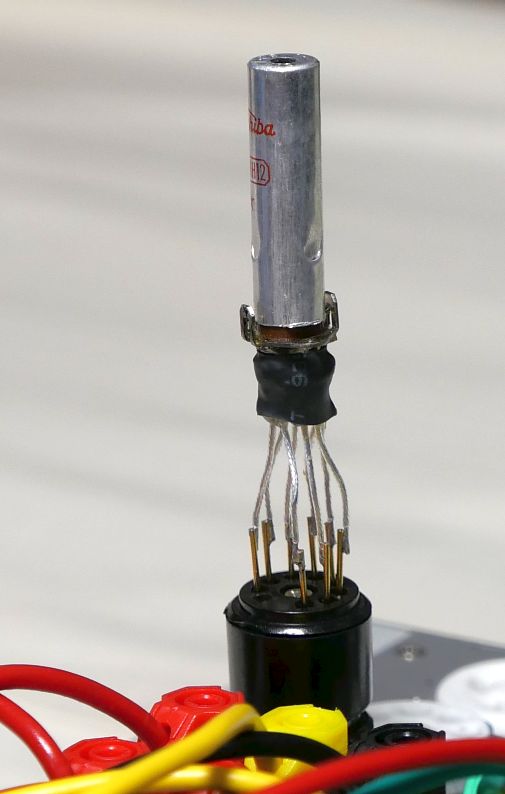

見ての通り、非常に細長い管で特殊な8ピンソケットは、サブミニチュア管用8ピンのソケットが流用できます。（そのかわり球のアルミケースのツメは切り落とす必要があります）

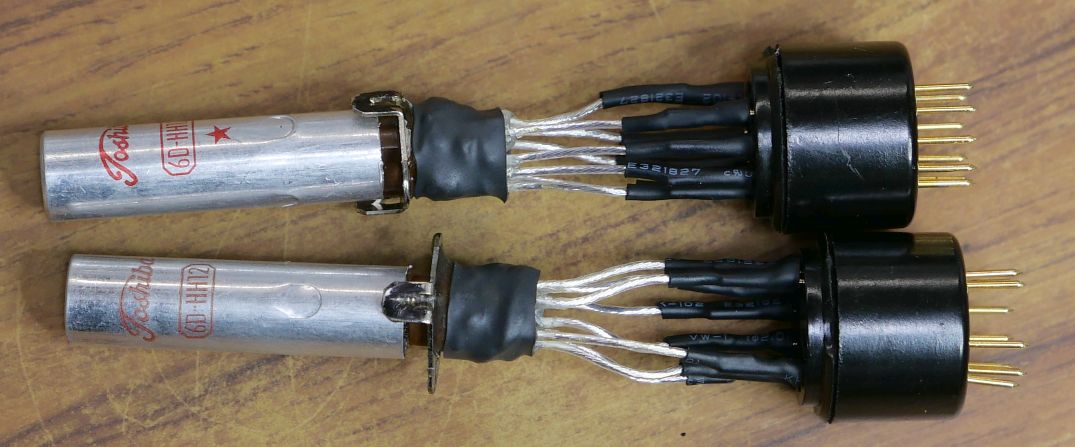

ソケットは1番から8番まで、PGKHHPGKの配列なので、そのままの配列でMT9ピンへの接続をしています。
この配列は6FQ7と同じです。

この真空管は、テレビチューナー高周波混合発振用に開発されたものだそうです。

動作例としては、 mosukeのオーディオ「6D-HH12 PP.AMPの実験」 が参考になると思います。

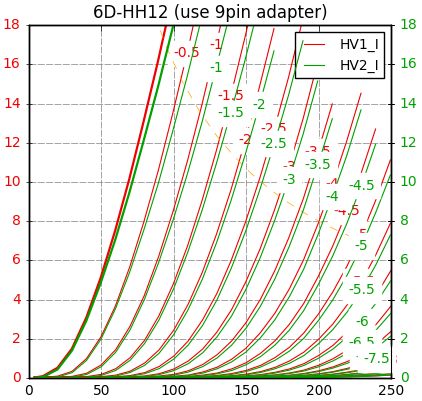

etracerで特性を測定してみましょう。

Ep=120Vで7.7mA流れるところで測定します。

Eh=6.3V, Ih=0.30A
Ep=120V、Eg=-1.8Vで、
1_Ip=7.66mA
2_Ip=7.02mA
1_rp=4507Ω
2_rp=4802Ω
1_gm=7599μS
2_gm=7263μS
1_μ=34.3V/V
2_μ=34.9V/V

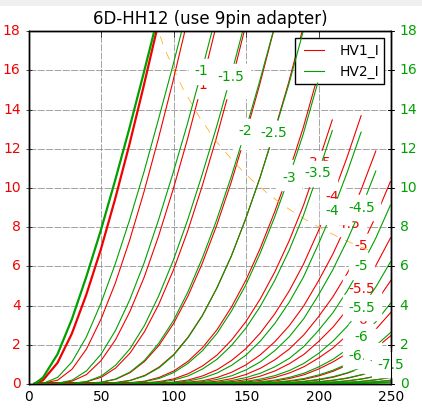

【2本目】

Ep=120V、Eg=-1.9Vで、
1_Ip=7.62mA
2_Ip=7.70mA
1_rp=4923Ω
2_rp=6964Ω

2_gm=8120μS
1_μ=36.8V/V
2_μ=40.3V/V

7.7mA程度流すとμは35～40程度で、μが近いのは12AV7（μ=40）と思われます。

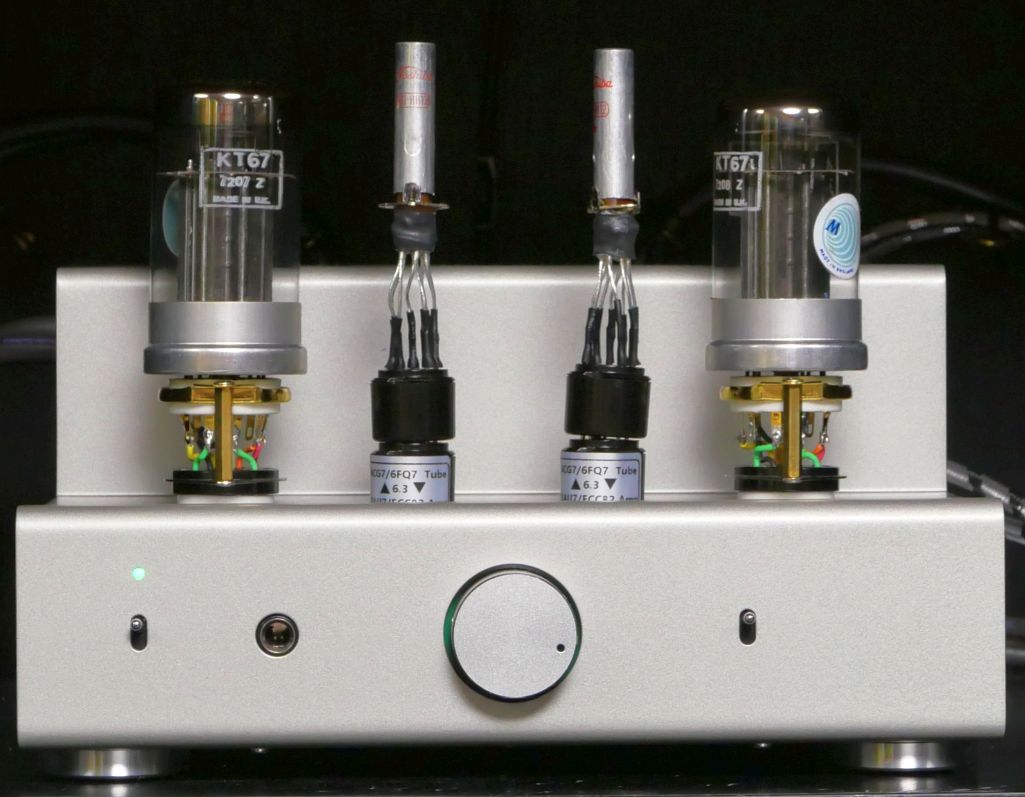

TU-8200R（魔改造品）に挿してみました。
自作アダプタのままでは6FQ7と同じ配列なので、更に6FQ7→12AU7の6.3V接続のアダプタを咬ませてあります。

電流は3.2mA前後ですので、12AU7より0.5Vほど浅めです。
それほど電流は流れていませんが、細身の球の割にヒーターが6.3V0.3Aで発熱量が多く、結構熱くなります。大丈夫でしょうか．．．

因みに終段は、以前紹介しました KT67 です。

こんな訳のわからない球でも音が出るのは本当に楽しいです。
