Aug 10, 2023
テーマ： オーディオ機器について(3912)
カテゴリ： 真空管

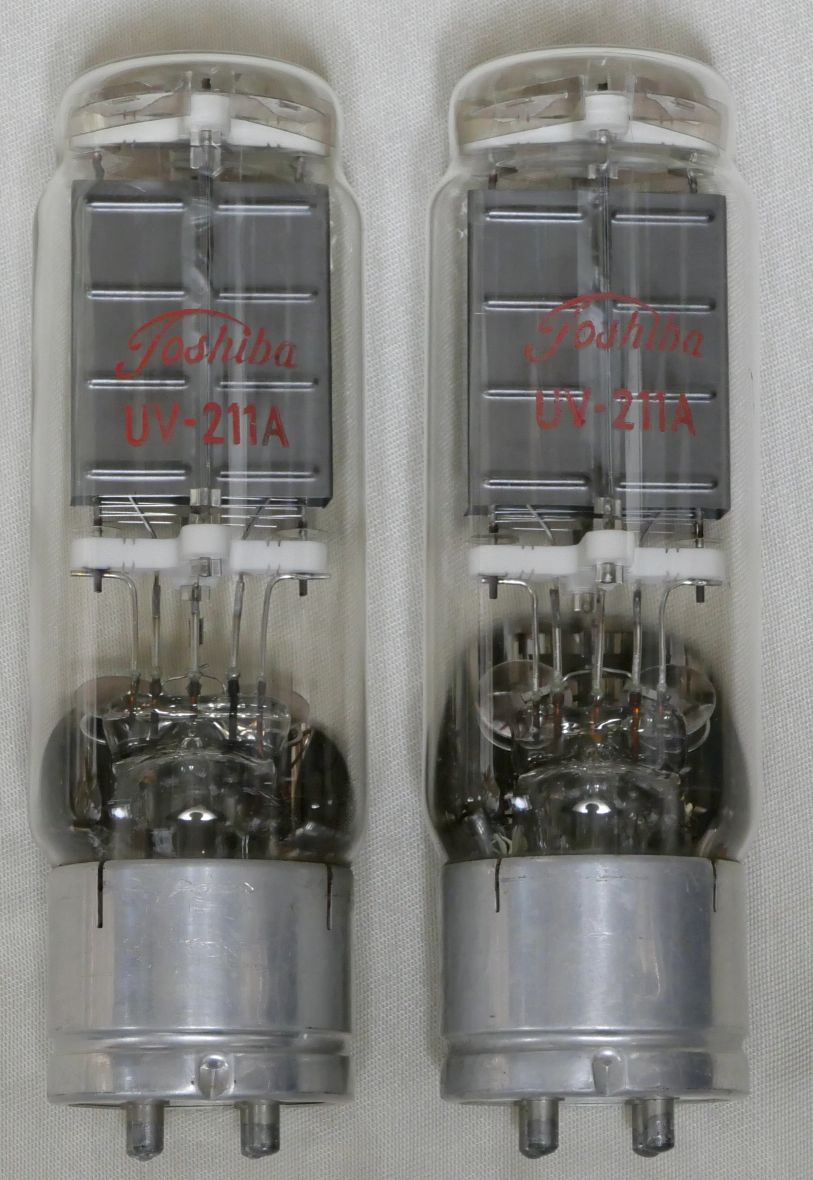

オークションを通じて前オーナーから東芝の211Aを譲っていただきました。
何たって東芝です。入手出来てとても嬉しいです。

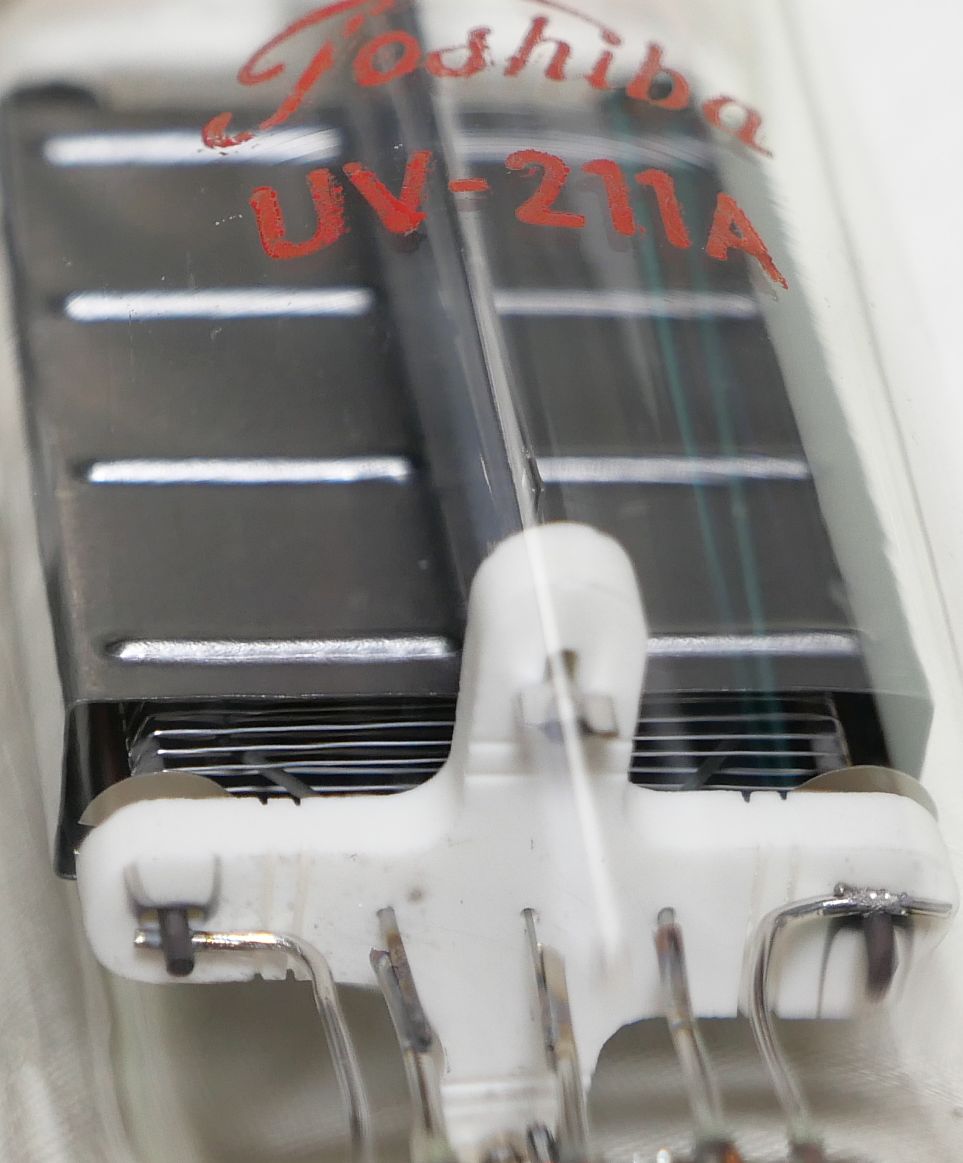

この日本独特のバルブ形状が良いですね。NECなどもこの形状です。
以前、Full music（中国）の 「211という真空管」 でオキサイドコートフィラメントの211を紹介しましたが、
今回はトリタンのものです。
因みにこの211Aはプレート損失は75Wです。
大きなカーボンプレートの211（100W）とは異なりますので、プレート損失をオーバーしない運用が必要です。
フィラメント点灯。
etracerで特性を測定してみましょう。
Ep700Vでたっぷり75mA流れるところで測定します。
【1本目】
Ef=10.0V, If=3.22A
Ep=700V
Eg=-25.0V
Ip=74.41mA
rp=3142Ω
gm=3827μS
μ=12.0V/V
【2本目】
Ep=700V
Eg=-26.2V
Ip=74.90mA
rp=3299Ω
gm=3557μS
211ならではのとても綺麗なカーブですね。
しかし高rpですので8～10kΩのトランスが必要ですし、B電圧もある程度の高さは必要です。
前オーナーは「大がかりで重いアンプになる為、手放すことを決意した」とのことでした。
確かに本当に使うなら大がかりになりますが、出力1～3Wのミニワッターとして使うならもっと小規模でアンプが作れるかもしれません。
大きなアンプは重くなってしまい、私のような年寄りには厳しいです。
RES964シングルアンプ や 42シングルアンプ は軽いので、アンプを週単位で変える私にとってはホント使い勝手が良いです。
何たって東芝です。入手出来てとても嬉しいです。
この日本独特のバルブ形状が良いですね。NECなどもこの形状です。
以前、Full music（中国）の 「211という真空管」 でオキサイドコートフィラメントの211を紹介しましたが、
今回はトリタンのものです。
因みにこの211Aはプレート損失は75Wです。
大きなカーボンプレートの211（100W）とは異なりますので、プレート損失をオーバーしない運用が必要です。
フィラメント点灯。
etracerで特性を測定してみましょう。
Ep700Vでたっぷり75mA流れるところで測定します。
【1本目】
Ef=10.0V, If=3.22A
Ep=700V
Eg=-25.0V
Ip=74.41mA
rp=3142Ω
gm=3827μS
μ=12.0V/V
【2本目】
Ep=700V
Eg=-26.2V
Ip=74.90mA
rp=3299Ω
gm=3557μS
211ならではのとても綺麗なカーブですね。
しかし高rpですので8～10kΩのトランスが必要ですし、B電圧もある程度の高さは必要です。
前オーナーは「大がかりで重いアンプになる為、手放すことを決意した」とのことでした。
確かに本当に使うなら大がかりになりますが、出力1～3Wのミニワッターとして使うならもっと小規模でアンプが作れるかもしれません。
大きなアンプは重くなってしまい、私のような年寄りには厳しいです。
RES964シングルアンプ や 42シングルアンプ は軽いので、アンプを週単位で変える私にとってはホント使い勝手が良いです。
