Aug 13, 2023
XML
カテゴリ: 真空管

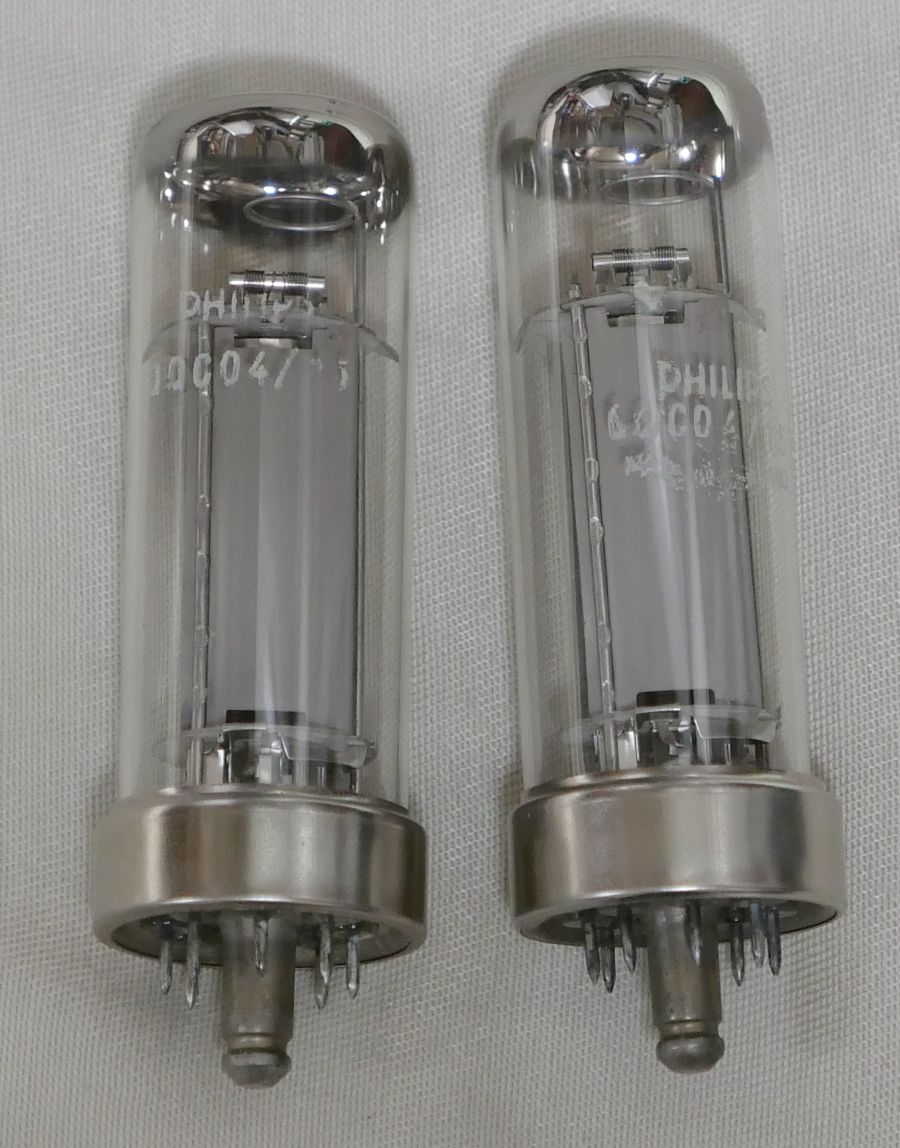

QQC04/15という真空管を紹介します。

5895という番号でも知られています。

規格は 真空管(Electron tube) 規格表データベースの「QQC04/15規格表」 を参照願います。

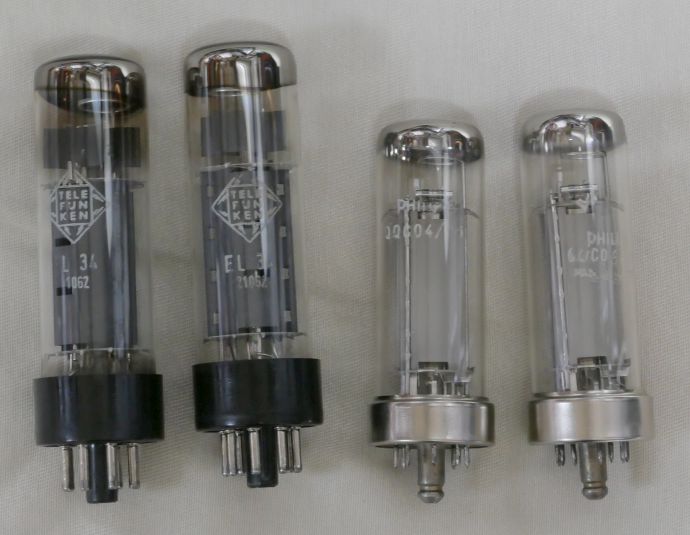

見た目はEL34っぽいですが、EL34よりずっと小さいです。

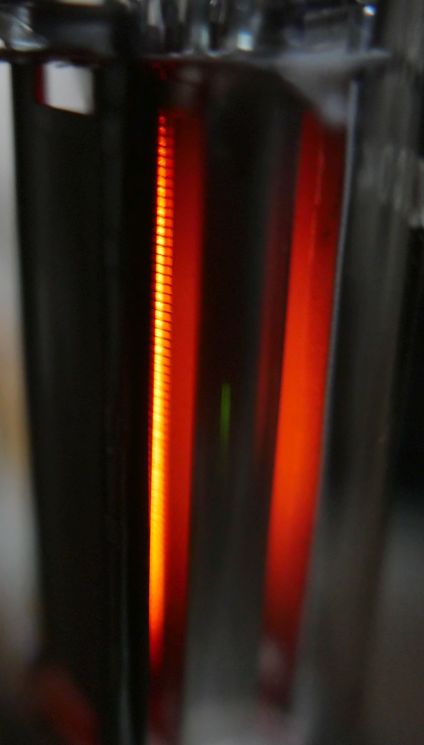

フィラメントを灯すと電極の隙間からぼんやりと見えます。




この真空管に関しては、 球球コレクション「プアマンズPP3/250アンプの構想」
でも述べられています。


Eg2maxは250Vですが、Epを超えることはない三結であれば、280VはOKかなと。

つまりIpのみでは31mAですので、まぁ大丈夫かなと。



etracerで三結特性を測定しましょう。

Ep=250V,Ip=39mAでタップリながします。

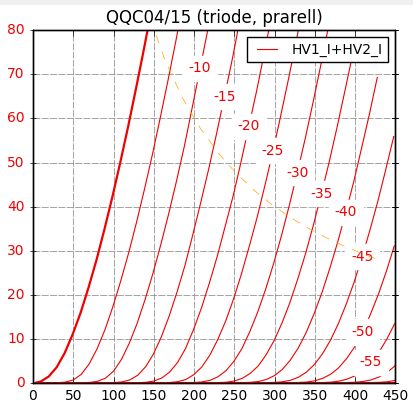

【1本目】製造番号H15-415

Ef=6.3V, If=0.65A
Ep=250V
Eg=-20.5V
Ip+Ig2=38.94mA
Ig2=6.87mA
rp=1528Ω
gm=4970μS

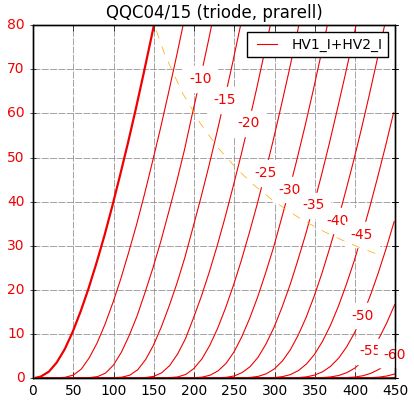

【2本目】製造番号H15-419

Ef=6.3V, If=0.64A
Ep=250V
Eg=-20.4V
Ip+Ig2=38.99mA

rp=1452Ω
gm=5381μS
μ=7.8V/V

とても素直で綺麗なIpカーブですね。
美しいです。


球球コレクション「プアマンズPP3/250アンプの構想」 で書かれていましたが、手持ちの PP3/250 にどことなく近似していますが、
QQC04/15のほうがバイアスが浅くrpは若干高めのようです。gmも高く、総じて高感度な球という印象です。
しかし、この綺麗なIpカーブはまさにプアマンズPP3/250と言っても過言ではないです。

6.3V管ですが、中点を使えば3.15V点火が可能です。(4Vから抵抗で落とす手もありますね)
専用機にするなら、美音を意識して7kΩのトランスでも良さそうです。(出力は1W切りますが)
細身な球ですので、こぢんまりとし小出力アンプに仕立てるのも良さそうですね。
