RAYTHEONのRK-59（RK59）という真空管

テーマ：オーディオ機器について(3920)

カテゴリ：真空管

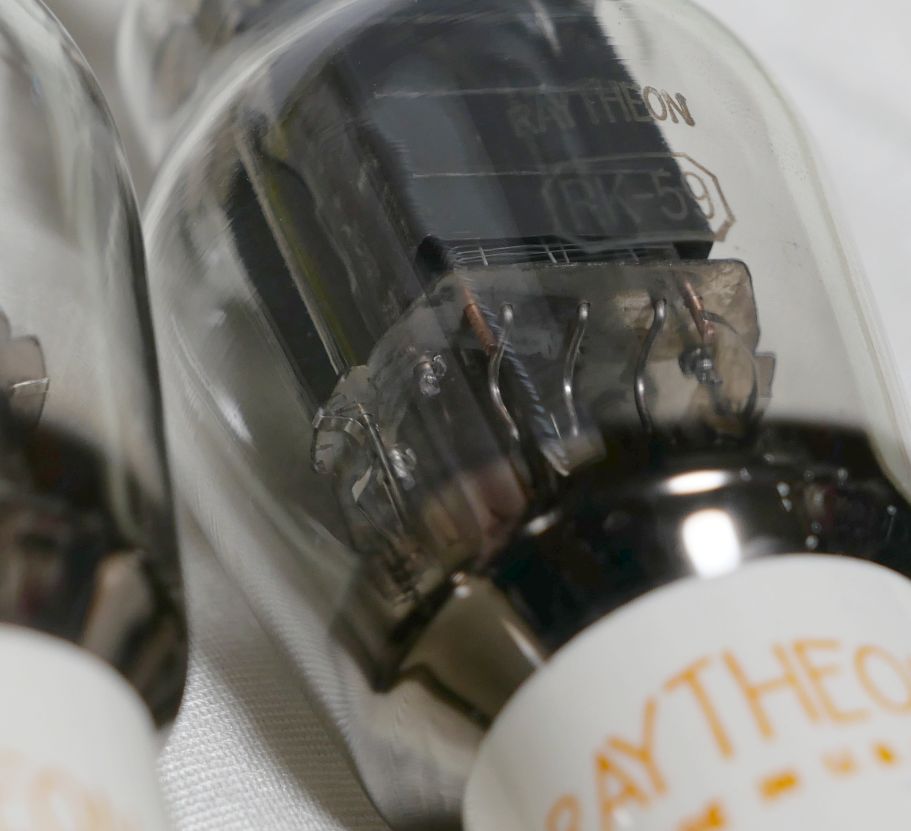

RAYTHEONのRK59という真空管を紹介します。

2つのユニットが入っている双三極管です。

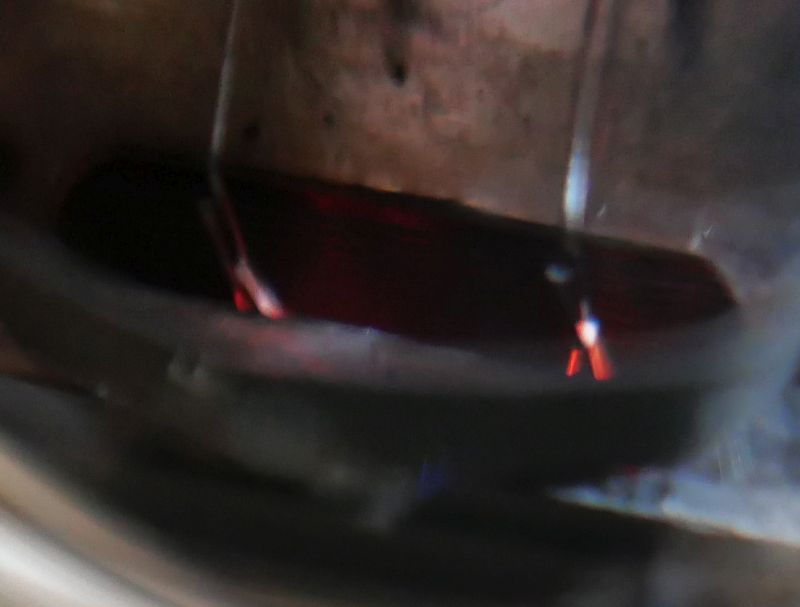

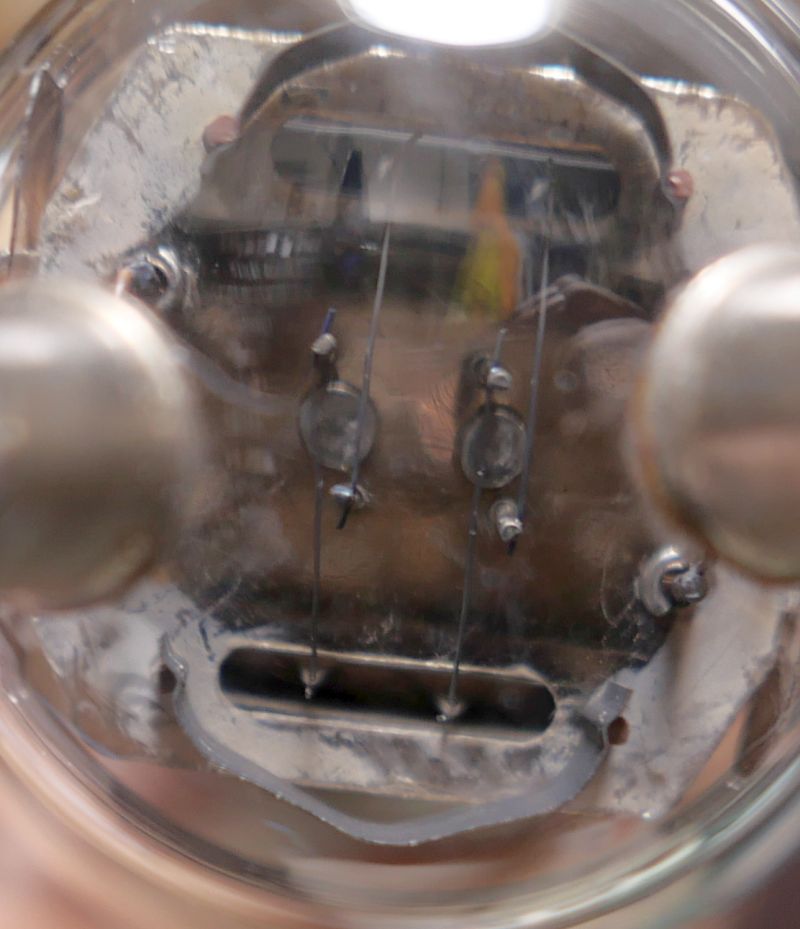

2点でフィラメントを吊っています。

これは他に互換・類似の球はちょっと無さそうですね。
規格は tubebooks.orgの「RAYTHEON TUBE CHARACTERISTIC」 に簡単な仕様が載っています。
Ef=6.3V,If=1.0A,Ep=500V, Pd=15W(*2unit)
直熱の双三極管で、フィラメントは共通です。
Igに電流が流せるのでプラス領域まで振れます。というかプラスまで振らないと十分な出力を得られません。

etracerで特性を測定しましょう。
400Vで片ユニット14mAほど流れるところを測定。
プレート損失は片ユニット7Wとしました。

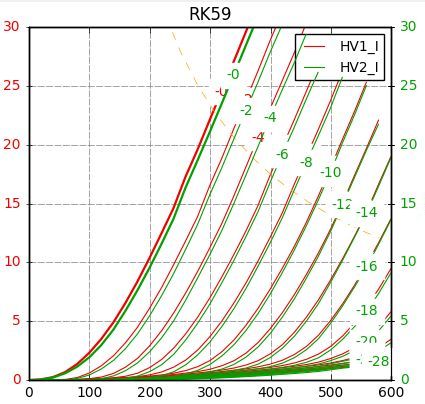

【1本目】

Ef=6.3V, If=0.99A
Ep (unit1,unit2)=400V
Eg (unit1,unit2)=-7.2V
Ip (unit1)=14.00mA, (unit2)=13.49mA
rp (unit1)=8645Ω, (unit2)=8819Ω
gm (unit1)=2446μS, (unit2)=2368μS
μ (unit1)=21.1V/V, (unit2)20.9V/V

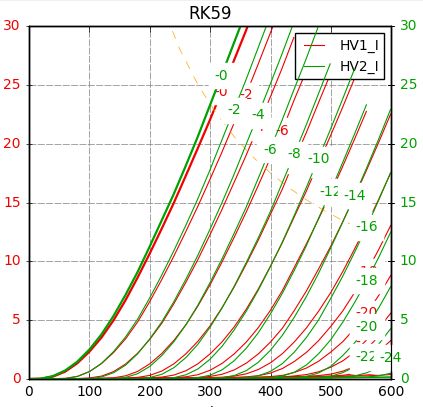

Ef=6.3V, If=1.03A
Ep (unit1,unit2)=400V
Eg (unit1,unit2)=-8.2V
Ip (unit1)=14.01mA, (unit2)=14.07mA
rp (unit1)=8833Ω, (unit2)=8591Ω

μ (unit1)=20.7V/V, (unit2)21.6V/V

実際はプラス領域にもあと5Vと少しくらいは有りそうですが測定しませんでした。

rpが高いのでゼネラルトランスのPMF-18P-14Kあたりを使うしかないです。
しかもグリッドをプラス領域まで振るのでカソードフォロワにする必要もあり．．．。
大した出力も得られないアンプに大がかりな回路となってしまいます。
更にバイアスを深くしてAB級2のような動作にすれば出力はとれそうですね。
