英国MAZDAの6P1という真空管を紹介します。
6V6クラスの真空管で、ロシアの6P1P（9ピンMT管）とは全く別物です。

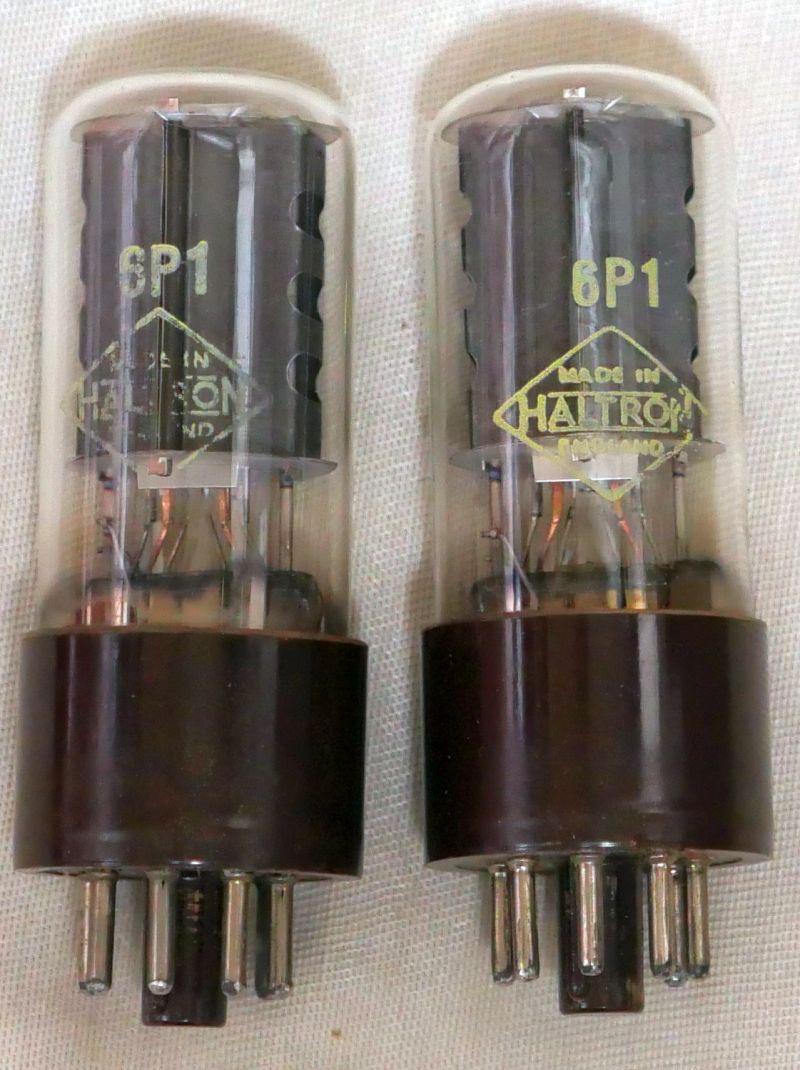

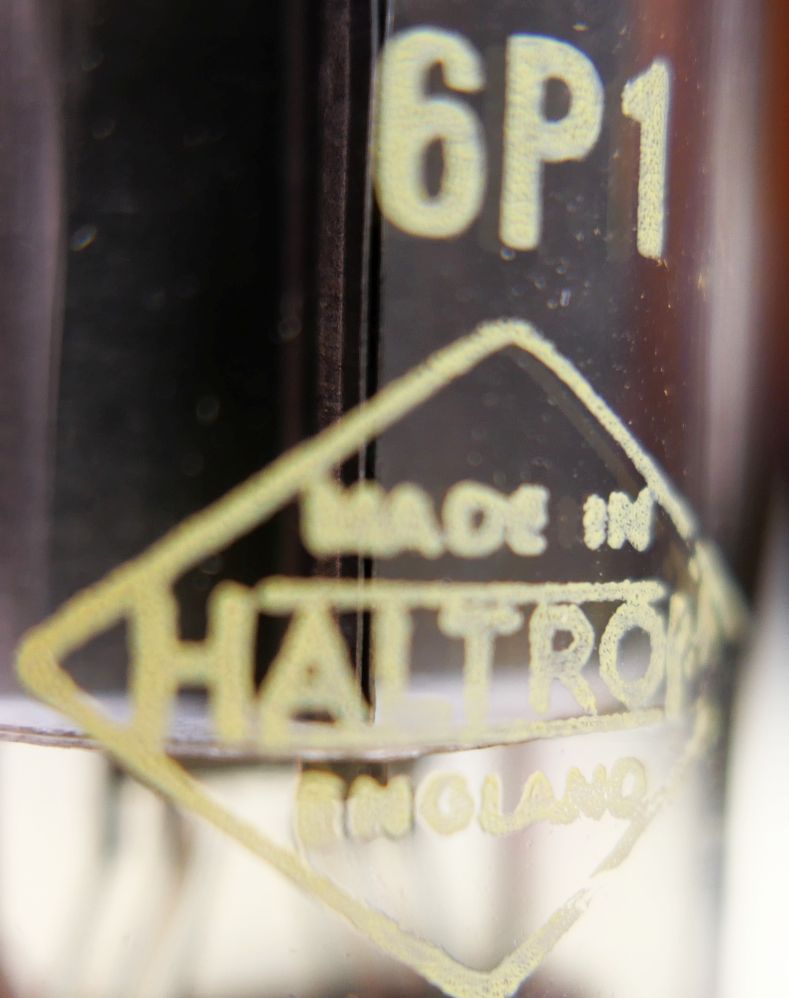

製造はMAZDAのようですが、HALTRON（商社ブランド）が印字されています。

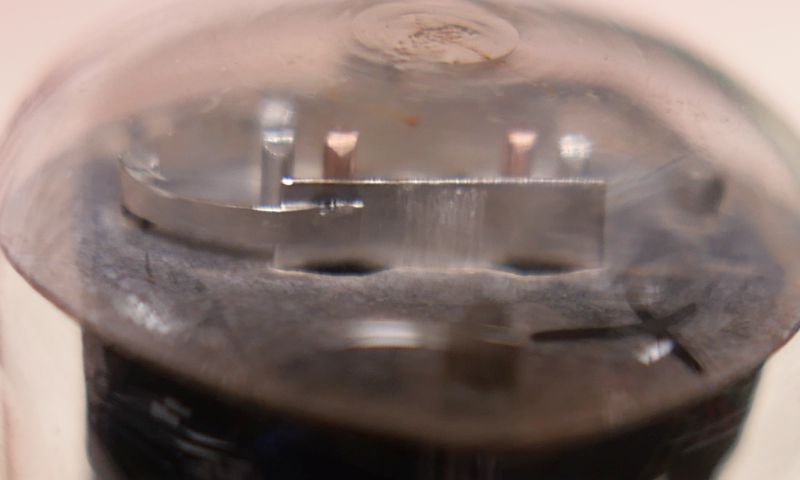

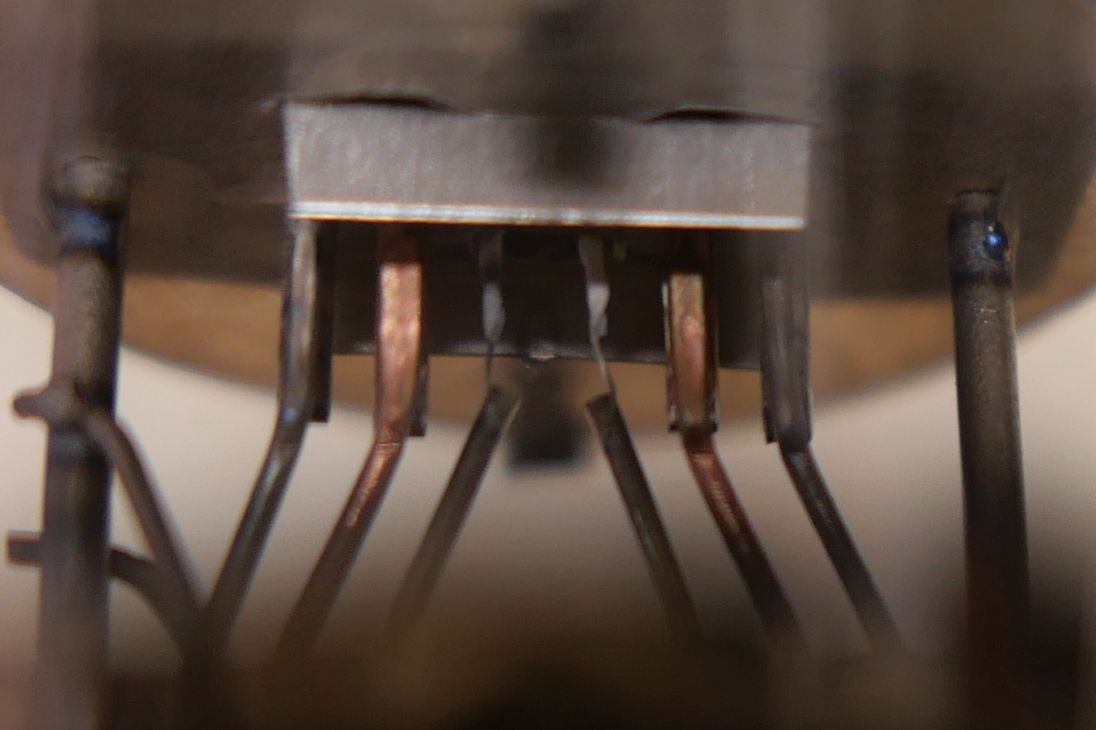

コンパクトなバルブ上部一杯まで電極が来ています。

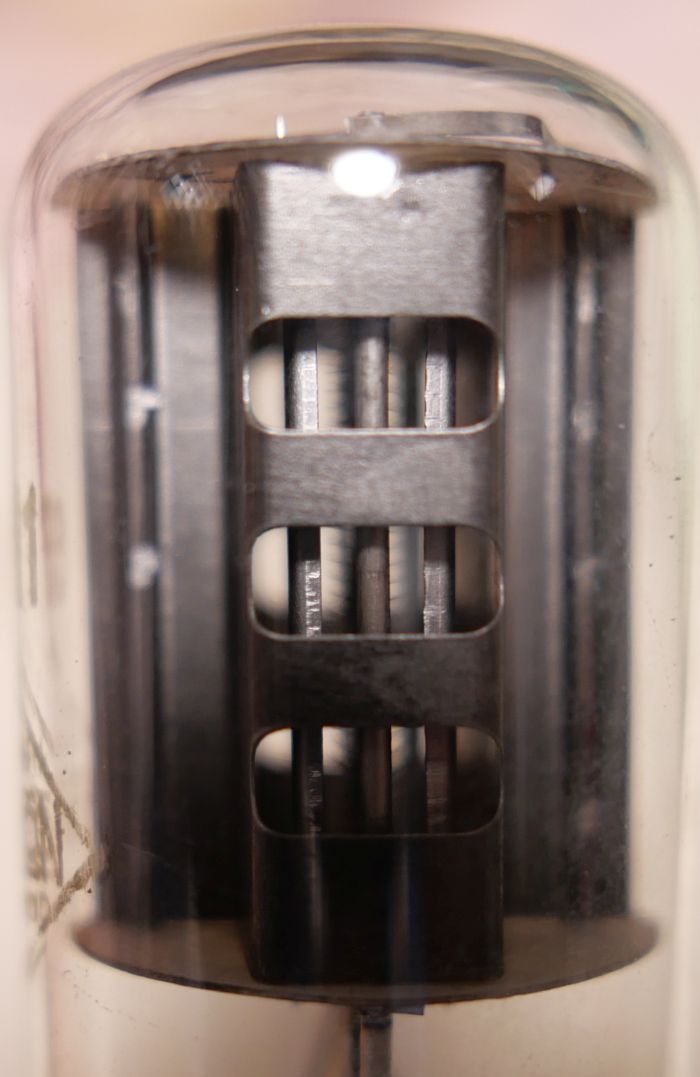

窓からビーム電極やグリッド電極が見えます。
丁寧な造りです。
規格は、 Frankさんの資料室の「EDISWAN BROADCAST RADIO AND TELEVISION VALVES, TRANSISITORS & PICTURE TUBES 1960 Data Booklet」 が参考になります。
ヒーターは6.3V0.8Aで、6V6より大飯喰らいですね。
プレート損失は 以前紹介した6V6 同様に12Wです。

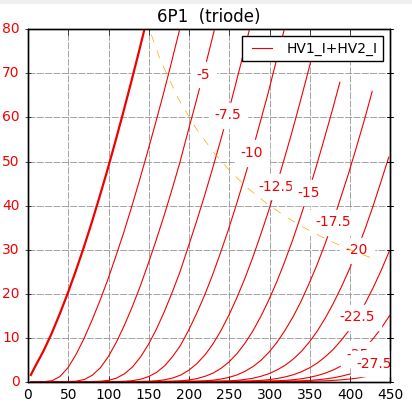

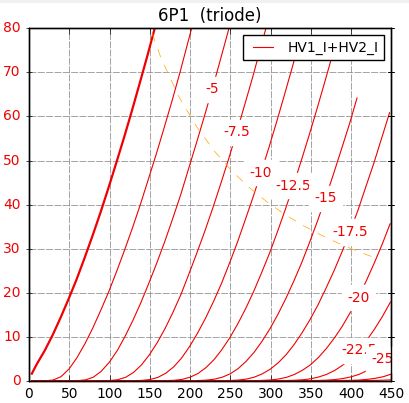

etracerで三極管接続とビーム管接続の特性を見ましょう。
Ep250Vで30mA流れるところを見ます。
【1本目】
Eh=6.3V, Ih=0.79A
Ep=250V
Eg1=-9.0V
Ip+Ig2=35.25mA
Ig2=5.38mA
rp=1980Ω
gm=9328μS
μ=18.5V/V
【2本目】
Eh=6.3V, Ih=0.79A
Ep=250V
Eg1=-9.9V
Ip+Ig2=35.06mA
Ig2=5.32mA
rp=1833Ω
gm=9309μS
μ=17.1V/V
いや、これ．．．
直線性が良すぎる！
大アタリです。こんな綺麗な特性とは思いませんでした。
しかも±10V以内でフルスイング状態になる高感度。

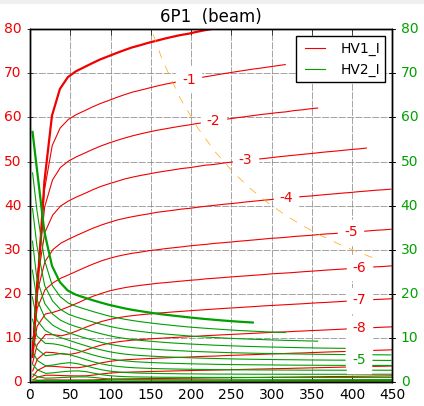

参考までにビーム管接続の特性を。
肩の形といい、伸びるIpカーブといい、美しいです。
こういう美しい真空管に出会ってしまうと、また謎球探しをしたくなりますね。
6V6クラスの真空管で、ロシアの6P1P（9ピンMT管）とは全く別物です。
製造はMAZDAのようですが、HALTRON（商社ブランド）が印字されています。
コンパクトなバルブ上部一杯まで電極が来ています。
窓からビーム電極やグリッド電極が見えます。
丁寧な造りです。
規格は、 Frankさんの資料室の「EDISWAN BROADCAST RADIO AND TELEVISION VALVES, TRANSISITORS & PICTURE TUBES 1960 Data Booklet」 が参考になります。
ヒーターは6.3V0.8Aで、6V6より大飯喰らいですね。
プレート損失は 以前紹介した6V6 同様に12Wです。
etracerで三極管接続とビーム管接続の特性を見ましょう。
Ep250Vで30mA流れるところを見ます。
【1本目】
Eh=6.3V, Ih=0.79A
Ep=250V
Eg1=-9.0V
Ip+Ig2=35.25mA
Ig2=5.38mA
rp=1980Ω
gm=9328μS
μ=18.5V/V
【2本目】
Eh=6.3V, Ih=0.79A
Ep=250V
Eg1=-9.9V
Ip+Ig2=35.06mA
Ig2=5.32mA
rp=1833Ω
gm=9309μS
μ=17.1V/V
いや、これ．．．
直線性が良すぎる！
大アタリです。こんな綺麗な特性とは思いませんでした。
しかも±10V以内でフルスイング状態になる高感度。
参考までにビーム管接続の特性を。
肩の形といい、伸びるIpカーブといい、美しいです。
こういう美しい真空管に出会ってしまうと、また謎球探しをしたくなりますね。
