2T23Pという真空管を紹介します。
こちらも先日の 2T12P 同様に、勢いで買ってしまった物です。

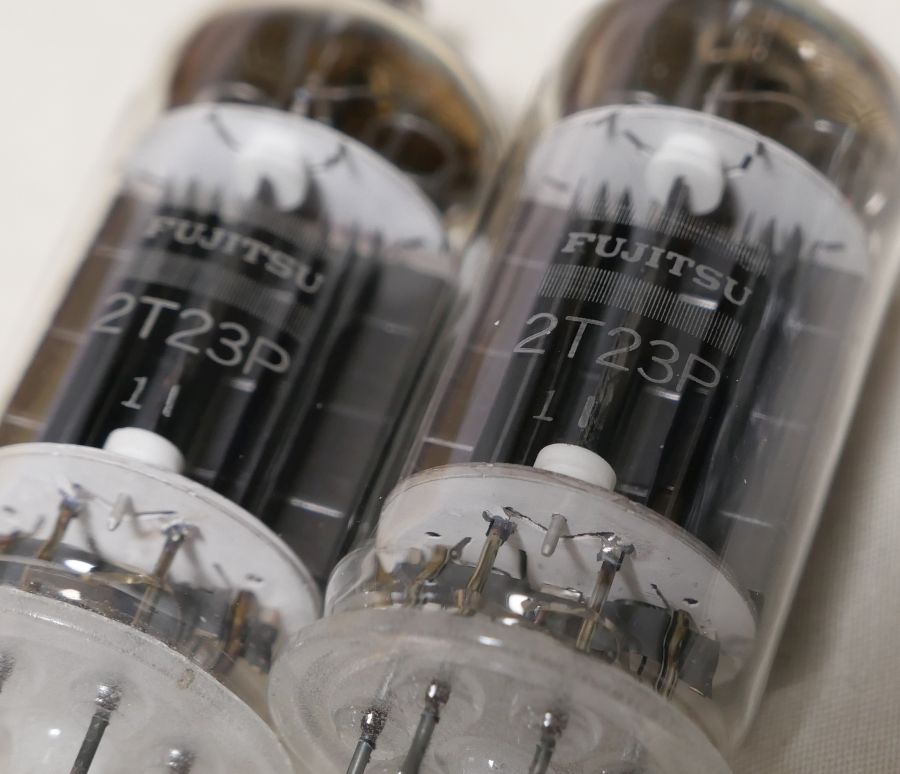

富士通の印字。
この時代はTENではなく富士通なんですね。
保守用として製造されたものではないかと思われます。

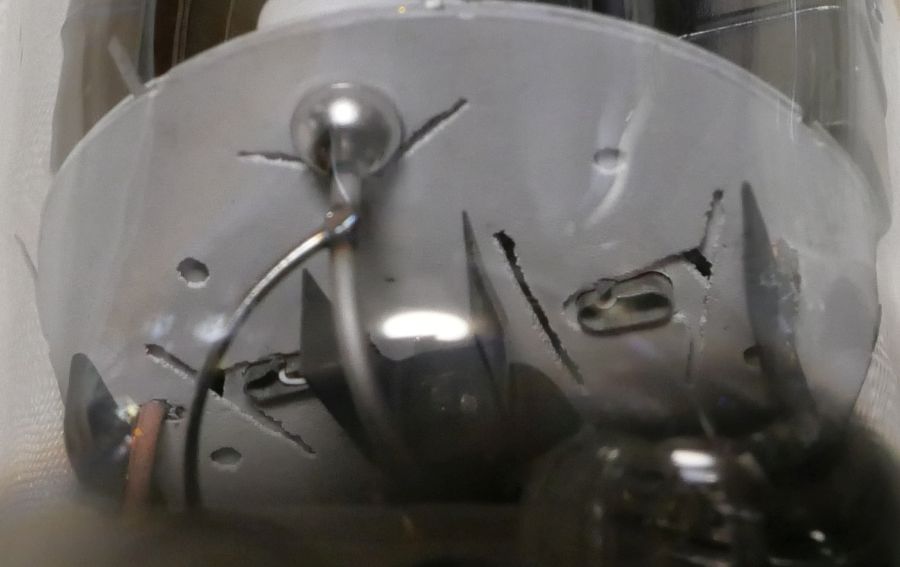

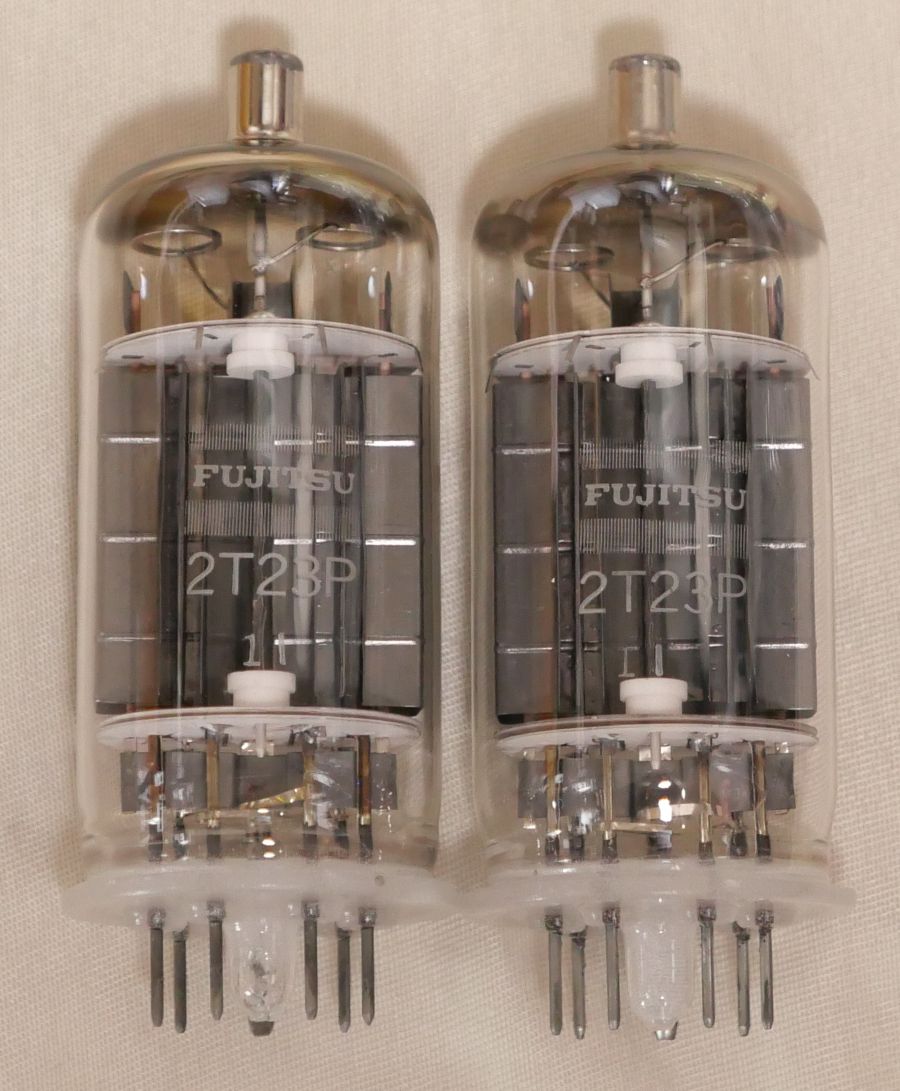

先日の 2T12P 同様に、プレートの中にカソードとグリッドが2組ある構造です。
効率を重視したものでしょうか。

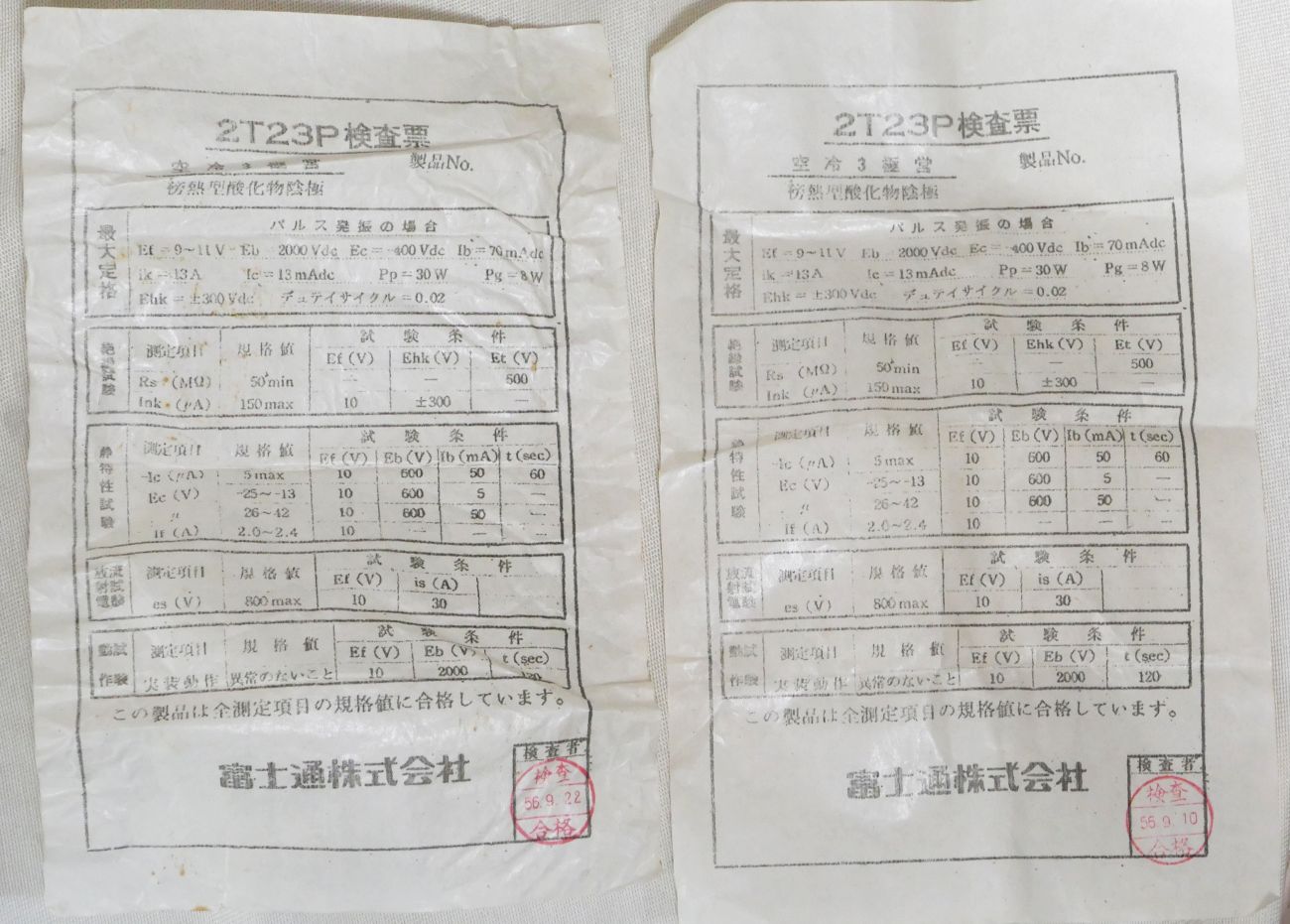

この56は1956年ではなく昭和56年（1981年）と思われます。
規格は Frankさんの資料室の「富士通電子管規格一覧表」 が参考になります。

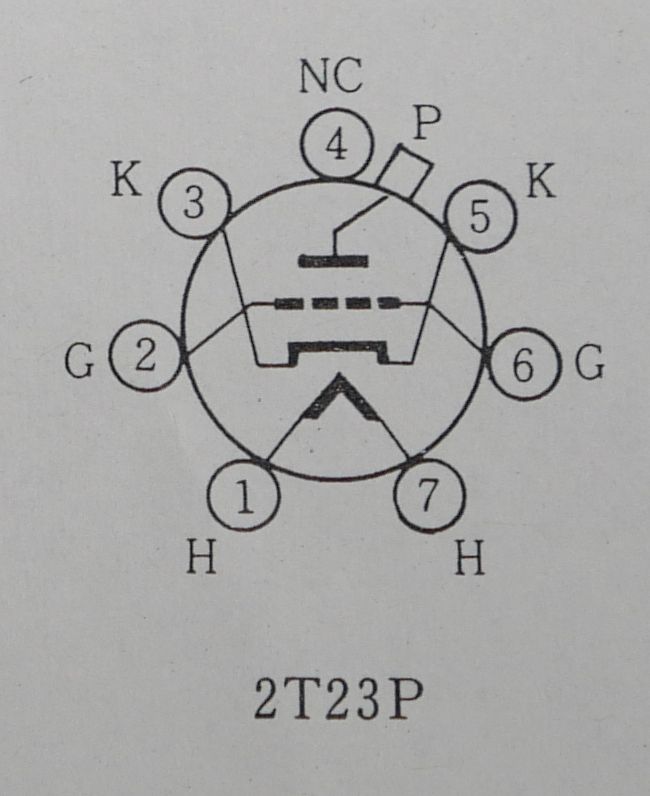

ピンアサインはこちら。

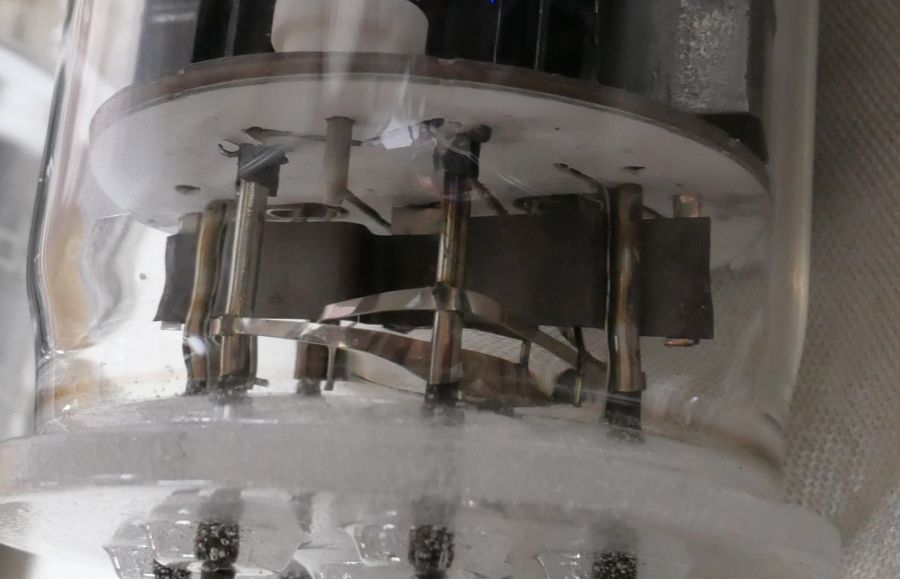

先日の 2T12P より大きめです。

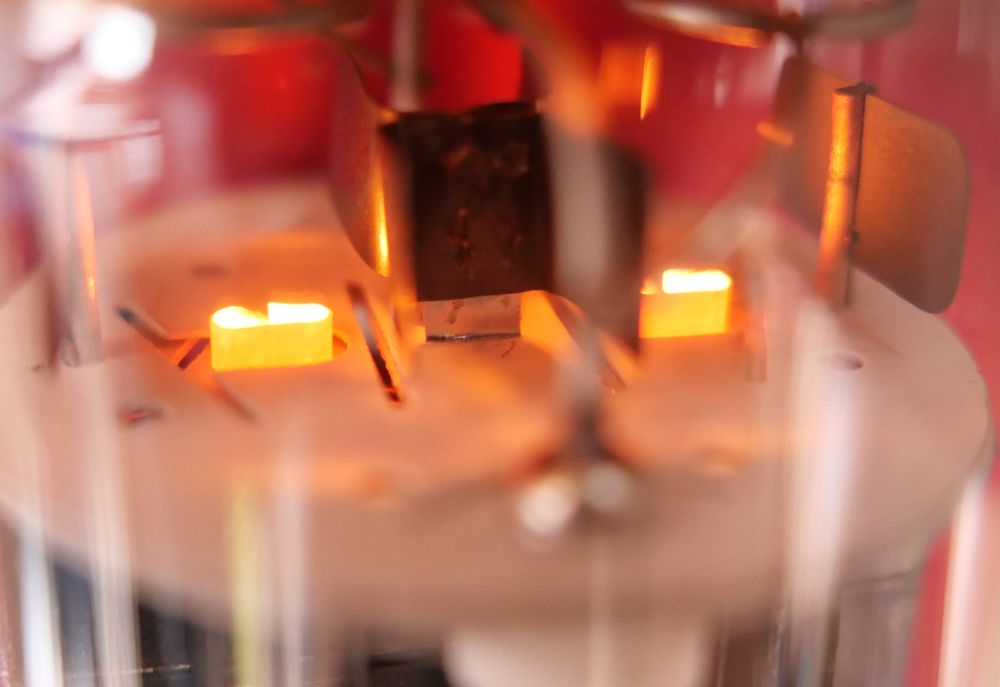

太いカソードがオレンジ色になる、とても見栄えがします。

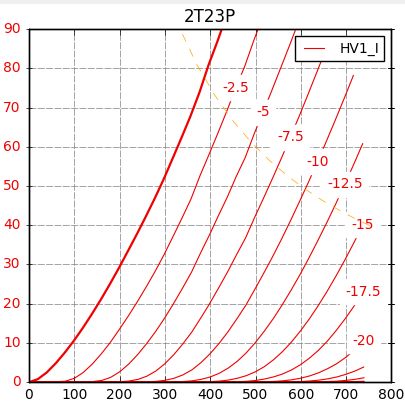

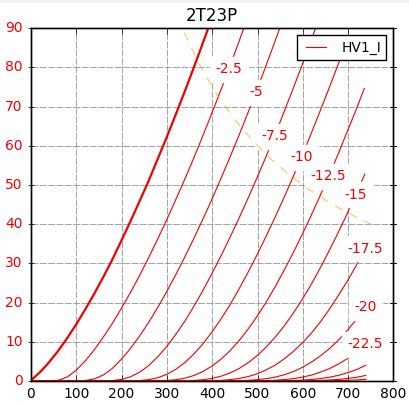

etracerで特性を測定しましょう。

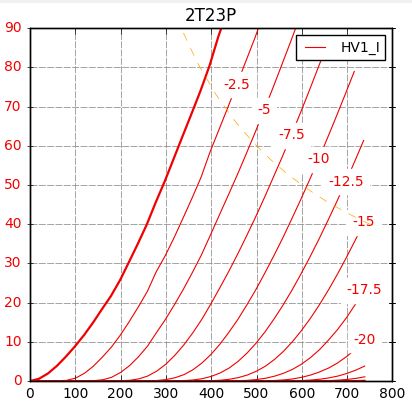

【1本目】
Eh=10.0V, Ih=2.34A
Ep=480V
Ip=50.14mA
rp=3760Ω
gm=8390μS
μ31.5/V
Eh=9.0V, Ih=2.23A
Eg=-6.9V
Ip=50.13mA
rp=3795Ω
gm=8193μS
μ31.1V/V

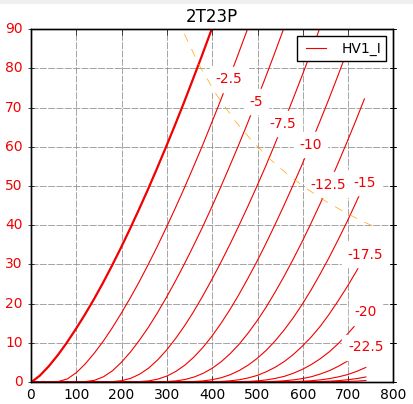

【2本目】
Eh=10.0V, Ih=2.31A
Ep=480V
Eg=-5.9V
Ip=50.19mA
rp=3953Ω
gm=8463μS
μ33.5/V
Eh=9.0V, Ih=2.19A
Ep=480V
Eg=-6.0V
Ip=50.17mA
rp=3910Ω
gm=8527μS
μ33.3V/V
Ep480V,Eg-8.2V,Ip40mAに10kΩの負荷で1.76W程度。

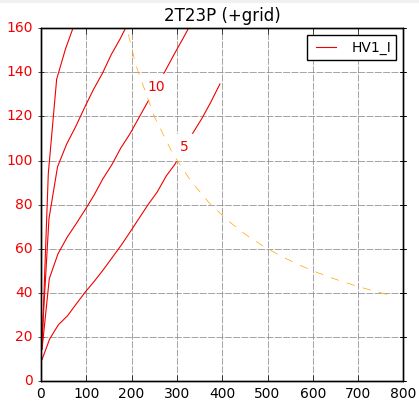

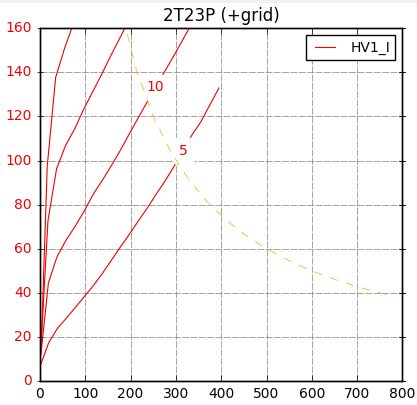

Ep380V,Eg-2.6V,Ip60ｍAに5～7kΩの負荷でプラスまで目一杯振るほうが有効に使えそうです。（最大20ｍAほどグリッド電流が流れます）
とにかく太いカソードが魅力的な球です。
