Feb 16, 2025
テーマ： オーディオ機器について(3912)
カテゴリ： 真空管
MullardのTZ05-20という真空管を紹介します。
送信管らしいので、これは使うのが難しいだろうなと思いつつ、
珍しいという理由だけで買ったという。
なんか、毎回こういうことを繰り返して真空管が増えているような気がします。
地雷だよなと思いつつも、見た目がいいよねと、つい手を出してしまう。
なぜ人類は失敗することを知ったうえで失敗をおかしてしまうのか。

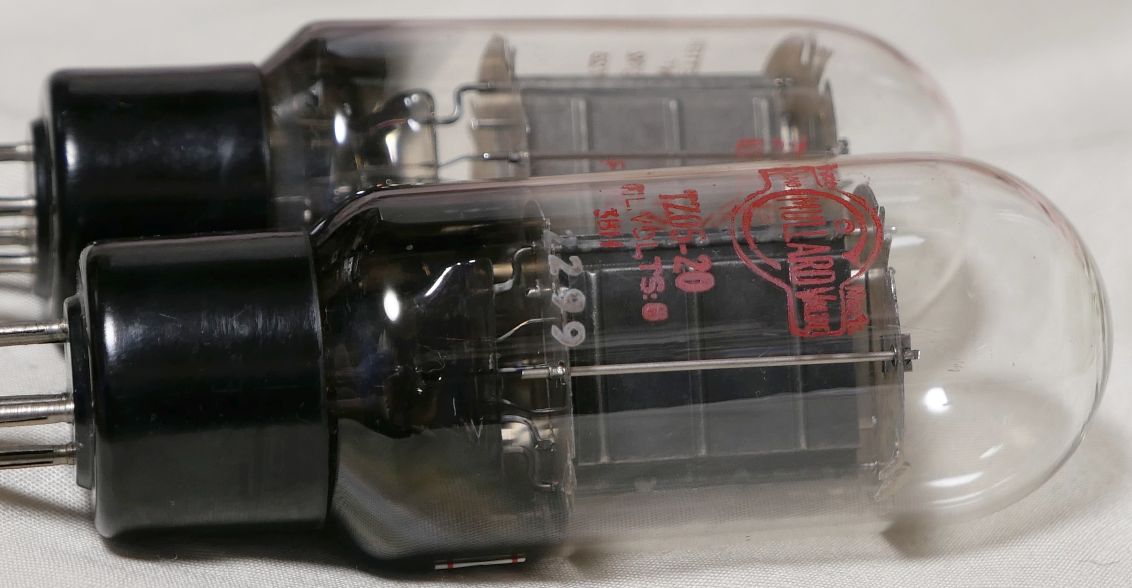

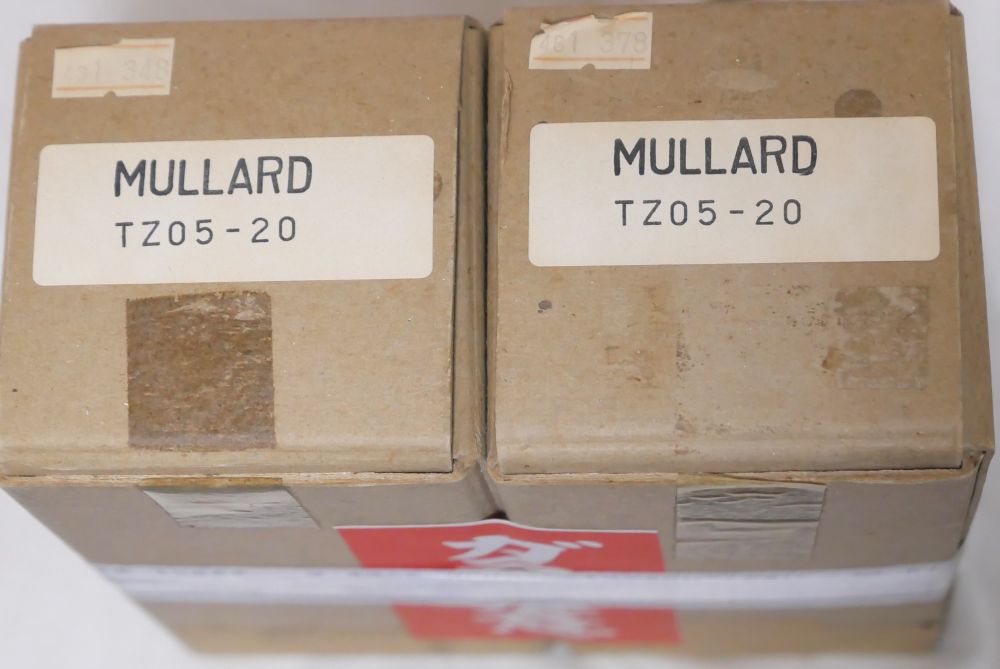

2本ペア売りでしたが．．．製造ロットが違うのか微妙にプレートの色味が異なります。
これを気にする人は古典管に手を出さないほうが良いです。
綺麗に揃った動作する2本を集めるのは年々困難になっています。
そういえば、形状が随分前に紹介した DO25に似ていますね （ただしDO25は4点吊りフィラメントです）

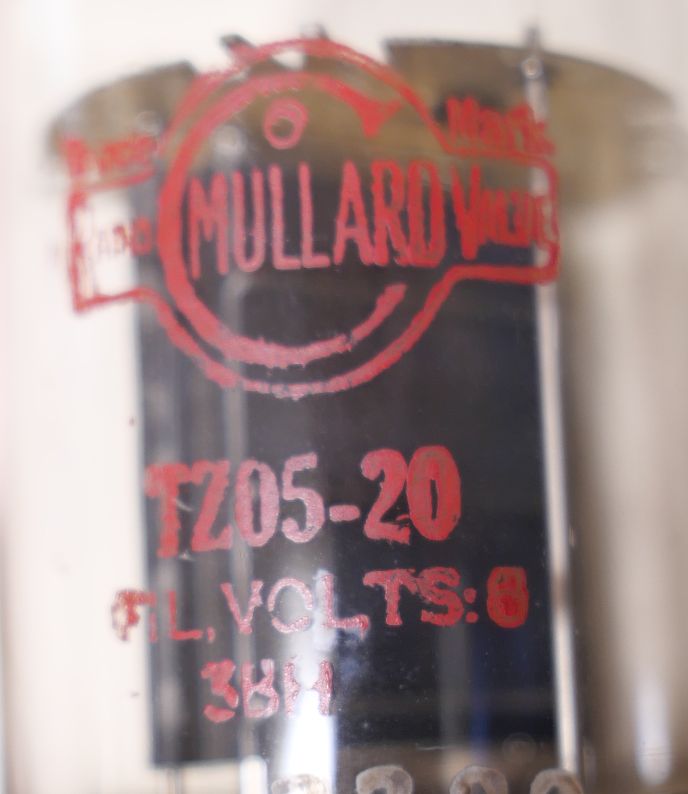

表の印字
Trade Mark
MULLARD
RADIO VALVE
TZ-05-20
FIL. VOLTS:6
3BH
そういえば、番号の付け方がハイフン（-）なんですよね。PHILIPSやTUNGSRAMのようなスラッシュ（/）でないのは興味深いです。

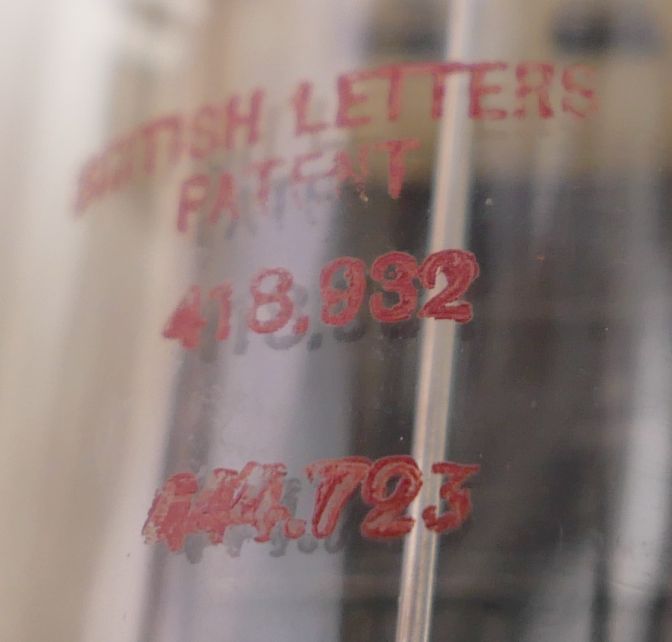

裏の印字
BRITISH LETTER
PATENT
444.723

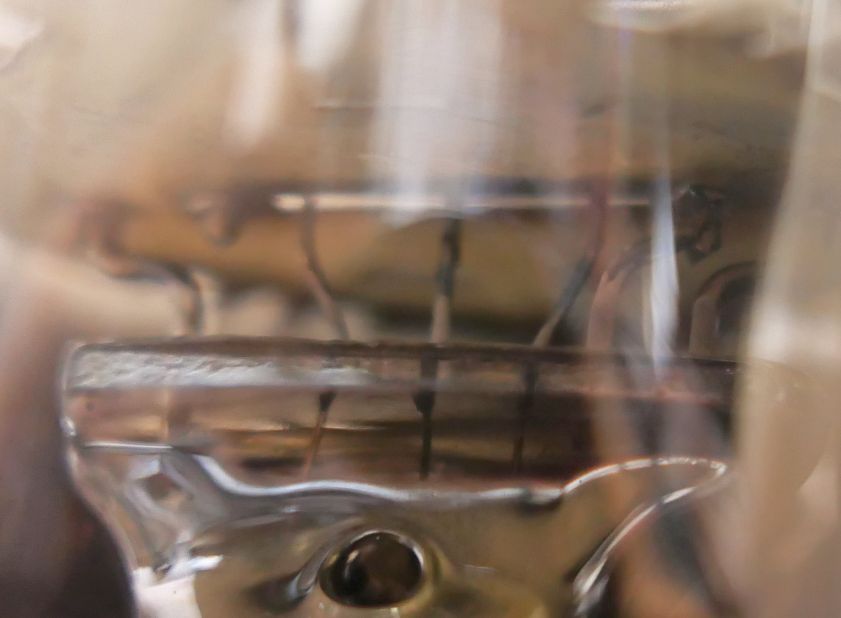

送信管ですが、そこまで耐電圧があるような構造ではなさそうです。

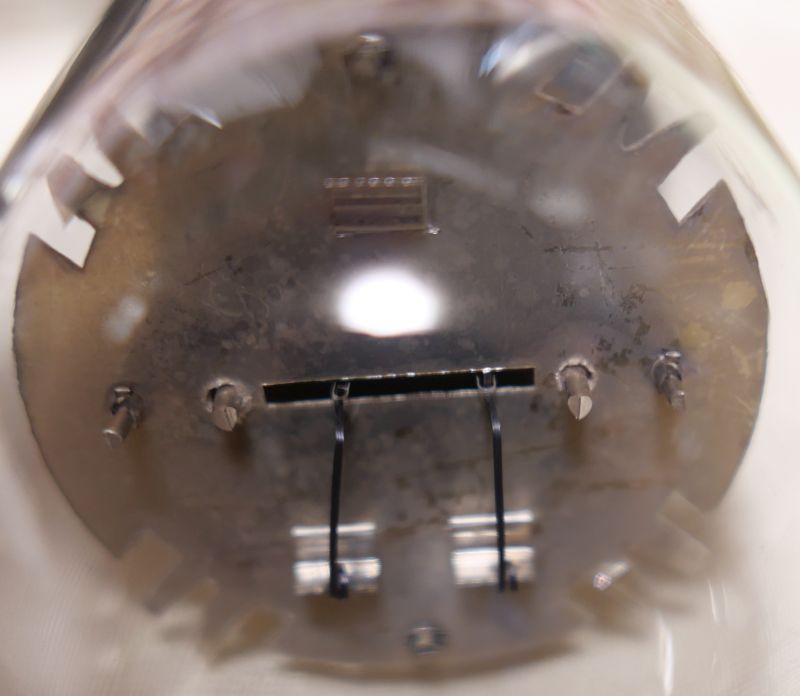

2点吊りのフィラメント。
規格は、 The Valve Museumの「CV1047」規格表 が参考になります。
【1本目】Ef=6.0V, If=1.05A

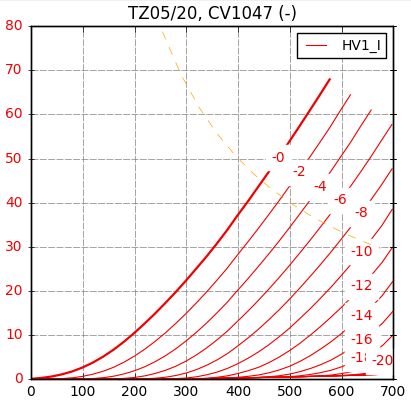

ネガティブグリッド電圧領域

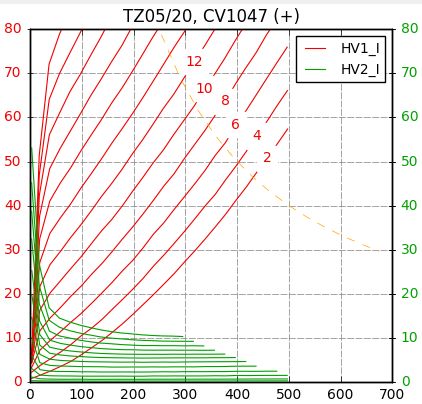

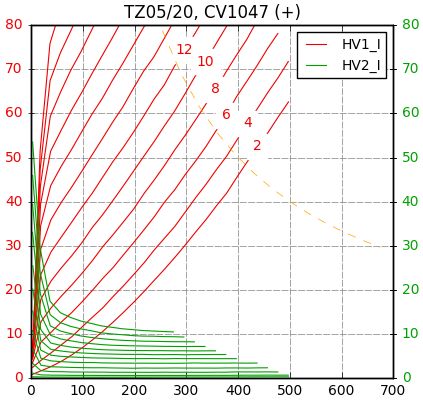

ポジティブグリッド電圧領域
Ep=350V
Eg=4V
Ip=41.60mA
Ig=0.56mA
rp=6783Ω
gm=3900μS
μ=26.5V/V
Ef=5.0Vのポジティブグリッド電圧領域。
【2本目】Ef=6.0V, If=1.07A

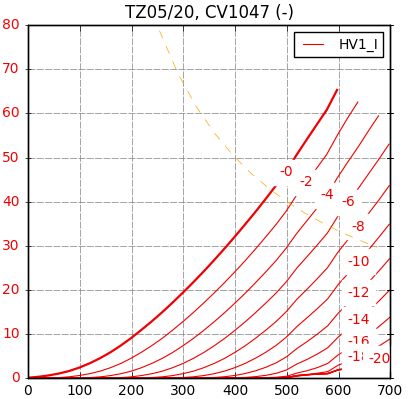

ネガティブグリッド電圧領域

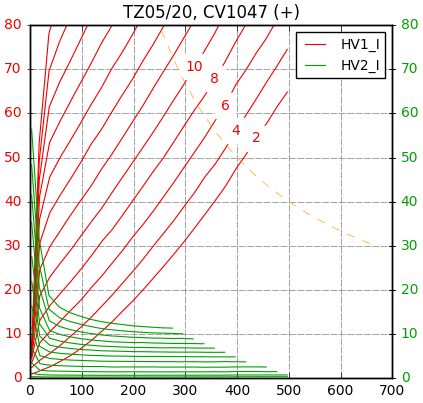

ポジティブグリッド電圧領域
Ep=350V
Eg=3V
Ip=43.50mA
Ig=0.43mA
rp=6200Ω
gm=3809μS
μ=23.6V/V
Ef=5.0Vのポジティブグリッド電圧領域。
1本目は600V以上のところでIpカーブの乱れ（カットオフ側のIpのカーブの「浮き」）がありますね。
動作時はさほど気にならないと思います。
また、Ef=5Vでも十分なエミッションを持っていることがわかりました。

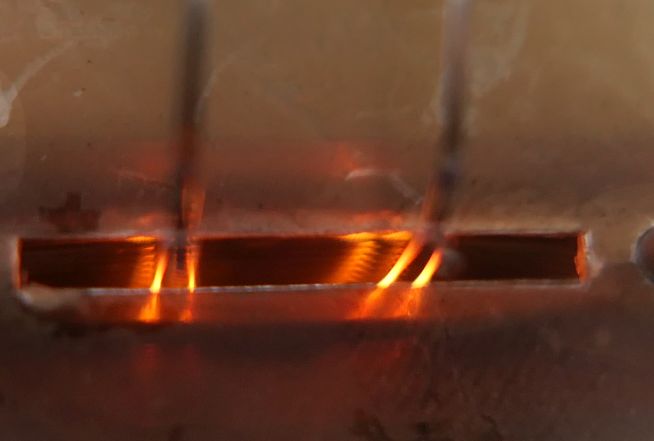

Ef=5Vにおけるフィラメントの色味は十分なように見えます。
とはいえ、一般にフィラメント電圧はプラス5%マイナス10%以内といわれているので、5.4V以上が宜しいかと思います。
グリッドはプラス（ポジティブ）領域を使うことが前提ですので、大変使いにくいです。
それゆえ、ネット上では情報が殆ど出ていないのかもしれませんね。
送信管らしいので、これは使うのが難しいだろうなと思いつつ、
珍しいという理由だけで買ったという。
なんか、毎回こういうことを繰り返して真空管が増えているような気がします。
地雷だよなと思いつつも、見た目がいいよねと、つい手を出してしまう。
なぜ人類は失敗することを知ったうえで失敗をおかしてしまうのか。
2本ペア売りでしたが．．．製造ロットが違うのか微妙にプレートの色味が異なります。
これを気にする人は古典管に手を出さないほうが良いです。
綺麗に揃った動作する2本を集めるのは年々困難になっています。
そういえば、形状が随分前に紹介した DO25に似ていますね （ただしDO25は4点吊りフィラメントです）
表の印字
Trade Mark
MULLARD
RADIO VALVE
TZ-05-20
FIL. VOLTS:6
3BH
そういえば、番号の付け方がハイフン（-）なんですよね。PHILIPSやTUNGSRAMのようなスラッシュ（/）でないのは興味深いです。
裏の印字
BRITISH LETTER
PATENT
444.723
送信管ですが、そこまで耐電圧があるような構造ではなさそうです。
2点吊りのフィラメント。
規格は、 The Valve Museumの「CV1047」規格表 が参考になります。
【1本目】Ef=6.0V, If=1.05A
ネガティブグリッド電圧領域
ポジティブグリッド電圧領域
Ep=350V
Eg=4V
Ip=41.60mA
Ig=0.56mA
rp=6783Ω
gm=3900μS
μ=26.5V/V
Ef=5.0Vのポジティブグリッド電圧領域。
【2本目】Ef=6.0V, If=1.07A
ネガティブグリッド電圧領域
ポジティブグリッド電圧領域
Ep=350V
Eg=3V
Ip=43.50mA
Ig=0.43mA
rp=6200Ω
gm=3809μS
μ=23.6V/V
Ef=5.0Vのポジティブグリッド電圧領域。
1本目は600V以上のところでIpカーブの乱れ（カットオフ側のIpのカーブの「浮き」）がありますね。
動作時はさほど気にならないと思います。
また、Ef=5Vでも十分なエミッションを持っていることがわかりました。
Ef=5Vにおけるフィラメントの色味は十分なように見えます。
とはいえ、一般にフィラメント電圧はプラス5%マイナス10%以内といわれているので、5.4V以上が宜しいかと思います。
グリッドはプラス（ポジティブ）領域を使うことが前提ですので、大変使いにくいです。
それゆえ、ネット上では情報が殆ど出ていないのかもしれませんね。
