EL11という真空管を紹介します。
SIEMENSとRSDです。
RSDは商社なので、製造はどこでしょう。TUNGSRAMかどこかだとは思いますが、不明です。
ベースは一寸特種（Y8A）ですが、電気的には EL3N と同等だそうです。
規格は、 真空管(Electron tube) 規格表データベース「PHILIPS EL11」規格表 が参考になります。
また、 Patric Sokoll氏の「EL11について」 も参考になります。
Junichiさんのyoutubeチャンネル「ヨーロッパ EL11の紹介」

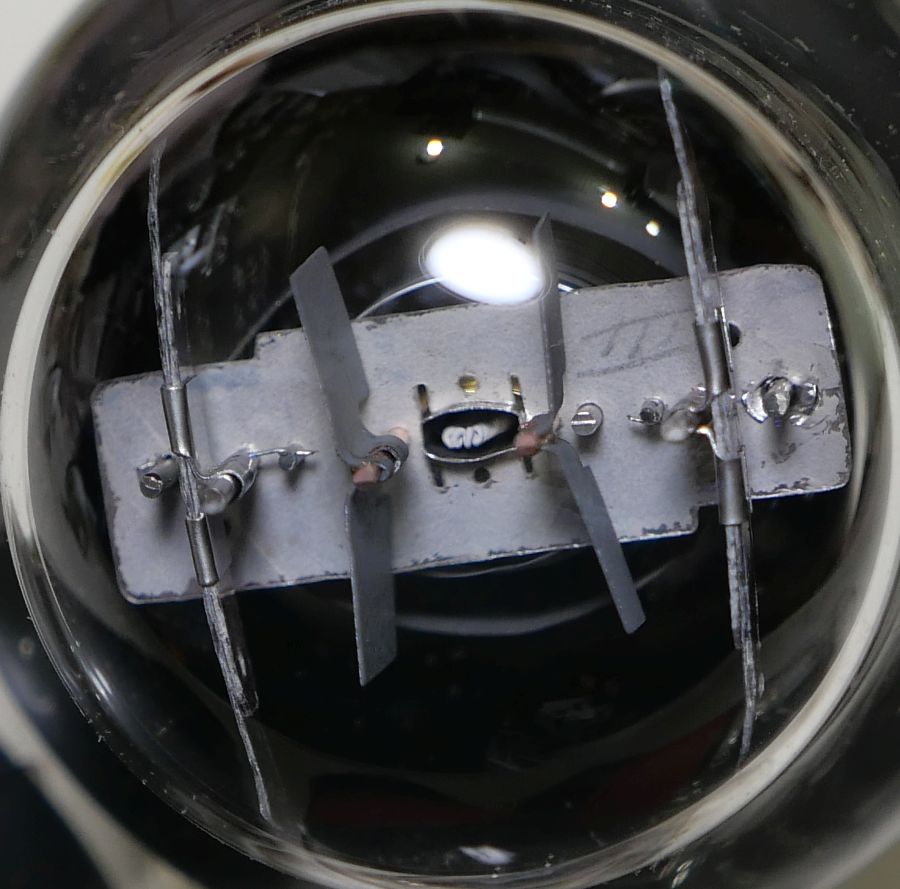

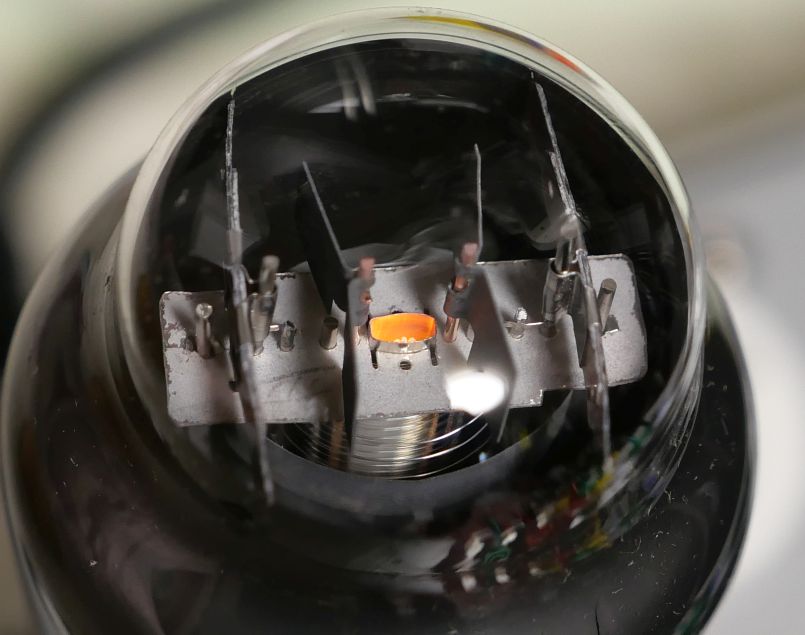

SEMENSを上から見るとこんな感じ。

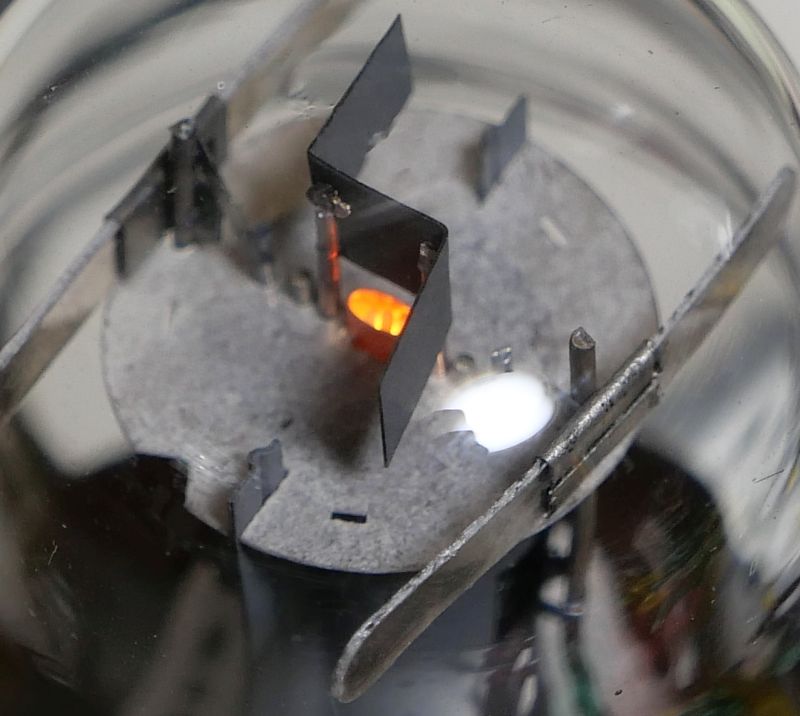

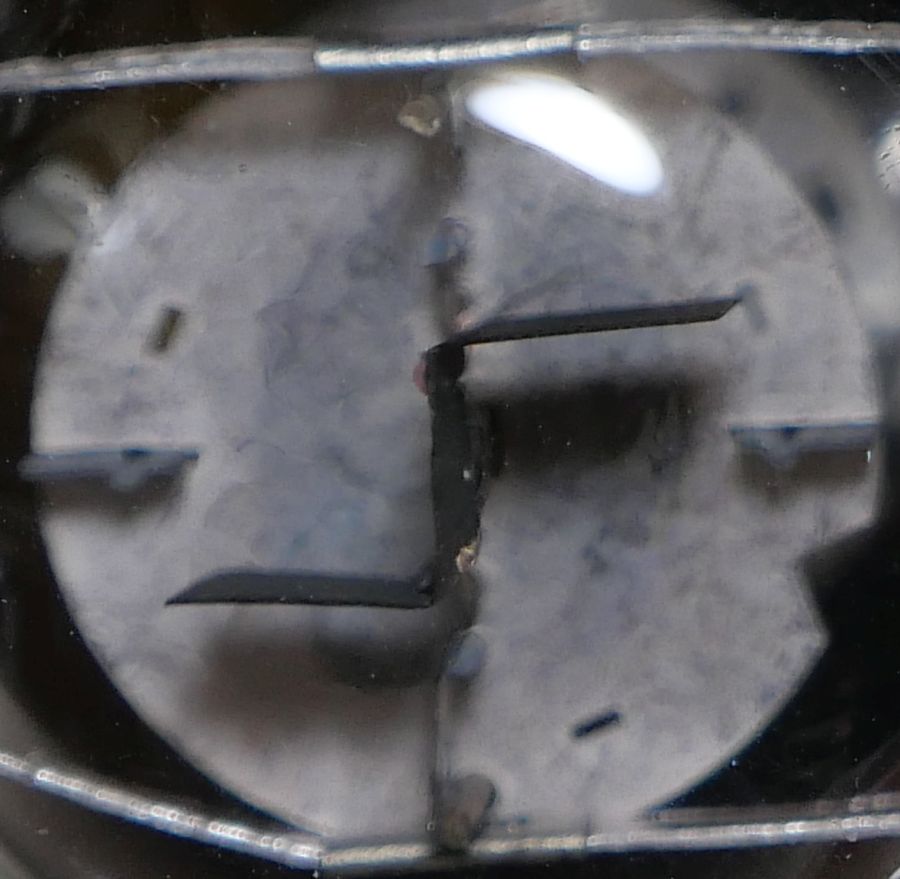

RSDを上から見るとこんな感じ。
etracerで特性を測定しましょう。

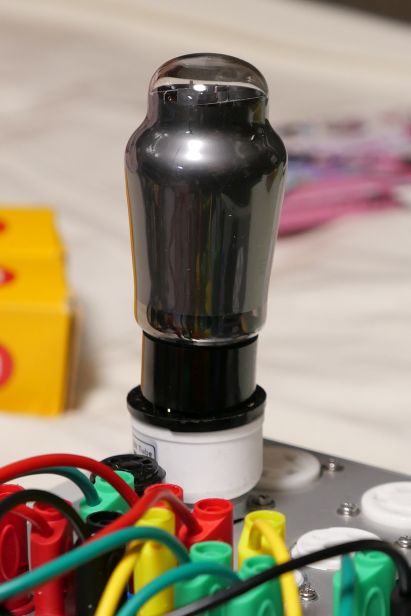

アダプタは随分前にebayで購入したEL12のアダプタです。
【SIEMENS 1本目】

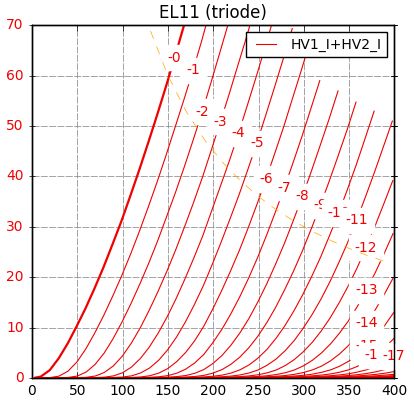

三極管接続
Ep=240V
Eg1=6.1V
Ip+Ig2=30.14mA
Ig2=3.28mA
rp=2218Ω
μ=23.4V/V

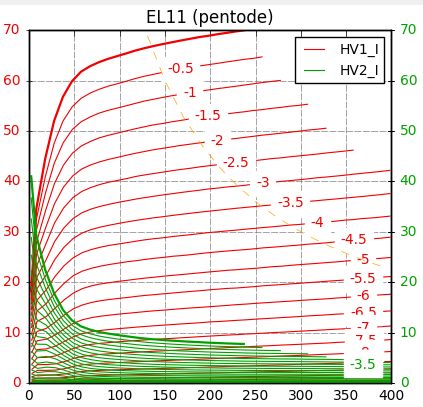

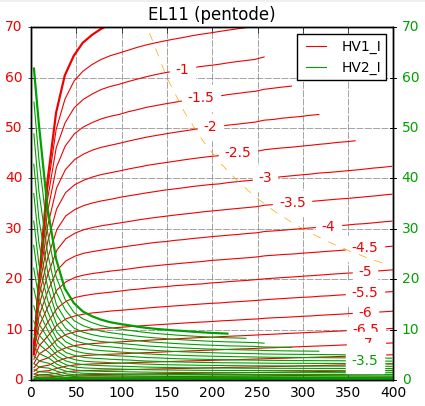

五極菅接続
Ep=240V
Eg2=195V
Eg1=3.9V
Ig2=3.48mA
rp=72270Ω
gm=10031μS
μ=724.9V/V
【SIEMENS 2本目】

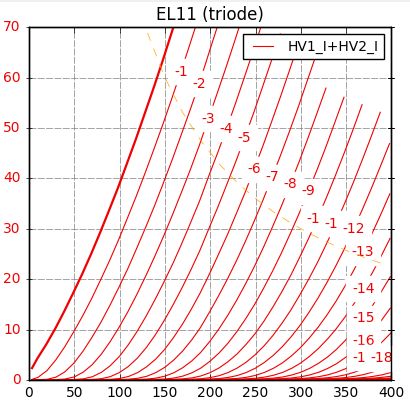

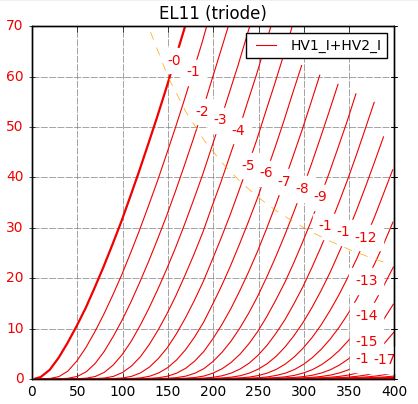

三極管接続
Ep=240V
Eg1=6.0V
Ip+Ig2=29.64mA
Ig2=2.97mA
rp=2193Ω
gm=10820μS
μ=23.7V/V

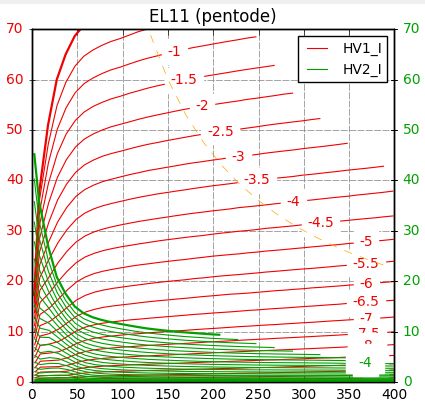

五極菅接続
Ep=240V
Eg2=195V
Eg1=3.8V
Ip+Ig2=30.32mA
Ig2=3.20mA
rp=63872Ω
gm=10328μS
μ=659.6V/V
【RSD 1本目】

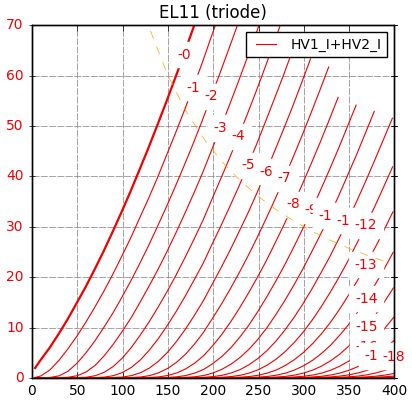

三極管接続
Ep=240V
Eg1=6.3V
Ip+Ig2=30.18mA
Ig2=3.19mA
rp=2660Ω
gm=8682μS
μ=23.1V/V
五極菅接続
Ep=240V
Eg2=195V
Eg1=4.0V
Ip+Ig2=30.61mA
Ig2=3.37mA
rp=62611Ω
gm=8241μS
μ=516.0V/V
【RSD 2本目】
三極管接続
Ep=240V
Eg1=6.7V
Ip+Ig2=30.30mA
Ig2=3.28mA
rp=2435Ω
gm=9472μS
μ=23.1V/V
五極菅接続
Ep=240V
Eg2=195V
Eg1=4.5V
Ip+Ig2=29.88mA
Ig2=3.36mA
rp=58379Ω
gm=9134μS
μ=533.3V/V
測定結果から、 EL3N と同等であることがわかりました。
SIEMENSとRSDです。
RSDは商社なので、製造はどこでしょう。TUNGSRAMかどこかだとは思いますが、不明です。
ベースは一寸特種（Y8A）ですが、電気的には EL3N と同等だそうです。
規格は、 真空管(Electron tube) 規格表データベース「PHILIPS EL11」規格表 が参考になります。
また、 Patric Sokoll氏の「EL11について」 も参考になります。
Junichiさんのyoutubeチャンネル「ヨーロッパ EL11の紹介」
SEMENSを上から見るとこんな感じ。
RSDを上から見るとこんな感じ。
etracerで特性を測定しましょう。
アダプタは随分前にebayで購入したEL12のアダプタです。
【SIEMENS 1本目】
三極管接続
Ep=240V
Eg1=6.1V
Ip+Ig2=30.14mA
Ig2=3.28mA
rp=2218Ω
μ=23.4V/V
五極菅接続
Ep=240V
Eg2=195V
Eg1=3.9V
Ig2=3.48mA
rp=72270Ω
gm=10031μS
μ=724.9V/V
【SIEMENS 2本目】
三極管接続
Ep=240V
Eg1=6.0V
Ip+Ig2=29.64mA
Ig2=2.97mA
rp=2193Ω
gm=10820μS
μ=23.7V/V
五極菅接続
Ep=240V
Eg2=195V
Eg1=3.8V
Ip+Ig2=30.32mA
Ig2=3.20mA
rp=63872Ω
gm=10328μS
μ=659.6V/V
【RSD 1本目】
三極管接続
Ep=240V
Eg1=6.3V
Ip+Ig2=30.18mA
Ig2=3.19mA
rp=2660Ω
gm=8682μS
μ=23.1V/V
五極菅接続
Ep=240V
Eg2=195V
Eg1=4.0V
Ip+Ig2=30.61mA
Ig2=3.37mA
rp=62611Ω
gm=8241μS
μ=516.0V/V
【RSD 2本目】
三極管接続
Ep=240V
Eg1=6.7V
Ip+Ig2=30.30mA
Ig2=3.28mA
rp=2435Ω
gm=9472μS
μ=23.1V/V
五極菅接続
Ep=240V
Eg2=195V
Eg1=4.5V
Ip+Ig2=29.88mA
Ig2=3.36mA
rp=58379Ω
gm=9134μS
μ=533.3V/V
測定結果から、 EL3N と同等であることがわかりました。
