GU-50（ГУ-50,FU-50）という真空管を完全解明．．．できたかな？

テーマ：オーディオ機器について(3919)

カテゴリ：真空管

GU-50という真空管を紹介します。

これはもう、安価に出回りすぎていて今更語ることのない真空管なのですが、
私の手元にもあるので実測してみようと思います。

題して、
GU-50を完全解明する。(by創〇の館)

この球はビーム管ではなく五極菅です。
かつてのソビエトがTelefunkenのLS-50をコピーして製造されたと言われています。
ロシアの型番ГУ-50、中国はFU-50のようです。

規格は The Valve Museumの「GU-50」規格表 が参考になります。

　1：カソード
　2：コントロールグリッド（G1）
　3：スクリーングリッド（G2）
　4：ヒーター
　5：サプレッサーグリッド（G3）
　6：プレート
　7：シールド
　8：ヒーター
となっています。

この球はG3（サプレッサーグリッド）のピンが独立していますので、G3をG2に繋げた三極管接続が可能です。
これは、 スタジオアートワークス「新しい接続方」
かなり低rpの動作になるそう。

G2～G3全てをG1（コントロールグリッド）に接続したハイμモードも可能です。

今回は 「GU-50完全解明する。（by創〇の館）」 と題しておりますので、すべてのモードを試験しています。
（「創〇の館」とは、実在しない「創〇の館先生という概念」です。（笑））

【1本目】Eh=12.6V, Ih=0.68A

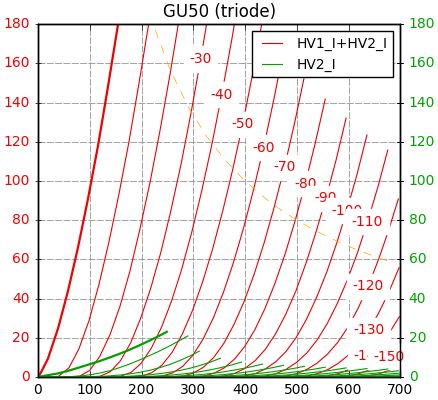

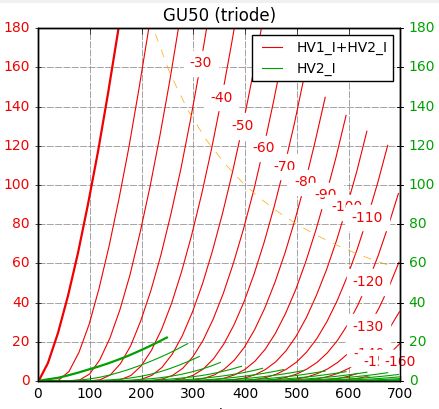

三極管接続

Ep=350V
Eg1=-51.2V
Ip+Ig2=70.42mA
Ig2=2.07mA
rp=1091Ω
gm=4451μS
μ=4.9V/V

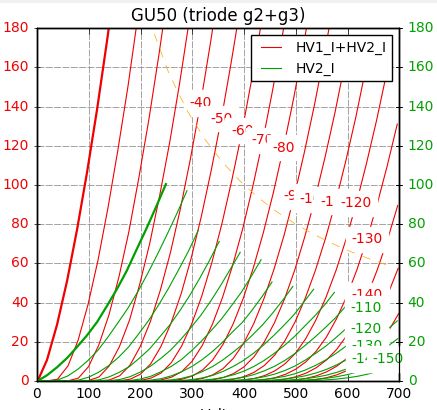

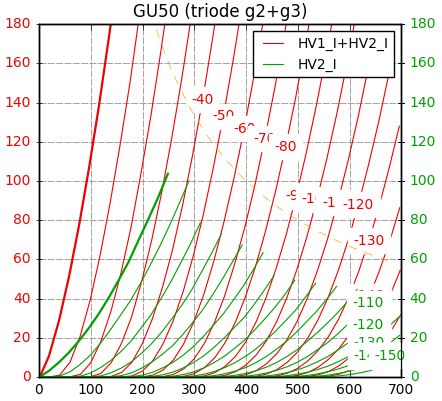

三極管接続（G2+G3）

Ep=350V
Eg1=-60.1V
Ip+Ig2+Ig3=70.09mA
Ig2+Ig3=14.41mA
rp=1001Ω
gm=4451μS
μ=4.9V/V

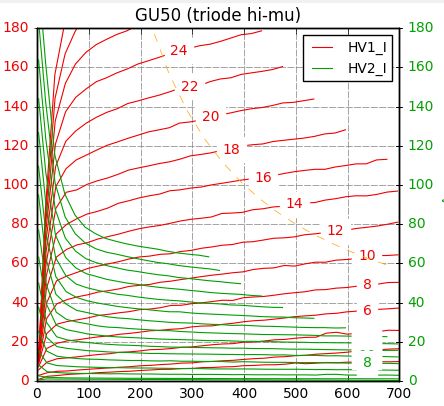

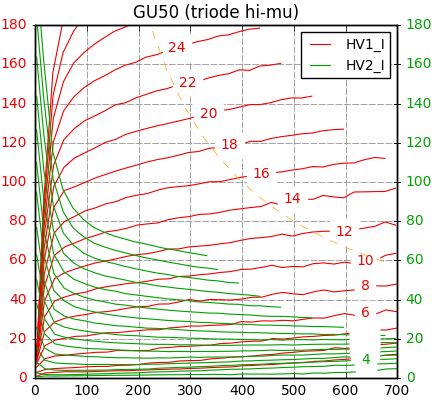

三極管接続ハイμモード（G2とG3をG1に接続）

Ep=350V
Eg1=+12V
Ip=68.78mA
Ig1+Ig2+Ig3=17.30mA
rp=32908Ω
gm=7689μS
μ=253.0V/V

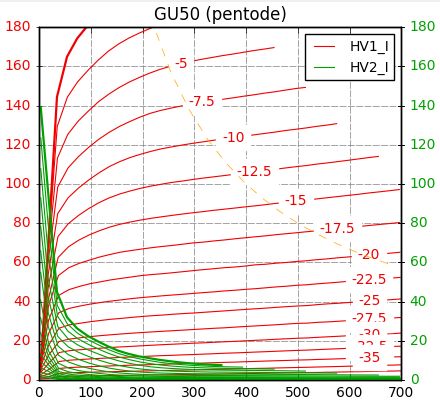

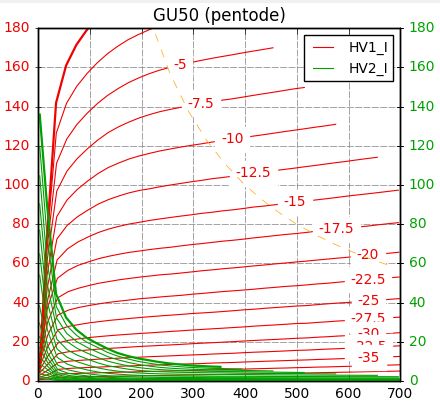

五極菅接続

Ep=350V
Eg1=-17.7V
Ip=70.20mA
Ig2=1.67mA
rp=36328Ω
gm=5703μS
μ=207.2V/V

【2本目】Eh=12.6V, Ih=0.68A
三極管接続

Ep=350V
Eg1=-50.9V
Ip+Ig2=70.21mA
Ig2=2.05mA
rp=1075Ω
gm=4565μS
μ=4.9V/V

三極管接続（G2+G3）

Ep=350V
Eg1=-59.9V
Ip+Ig2+Ig3=70.06mA
Ig2+Ig3=14.99mA
rp=988Ω
gm=4286μS
μ=4.2V/V

三極管接続ハイμモード（G2とG3をG1に接続）

Ep=350V
Eg1=+12V
Ip=67.78mA
Ig1+Ig2+Ig3=16.49mA
rp=39292Ω
gm=7452μS
μ=292.8V/V

五極菅接続

Ep=350V
Eg1=-17.6V
Ip=70.26mA
Ig2=1.61mA
rp=37406Ω
gm=5846μS
μ=218.7V/V

5kΩの負荷で4Wは出ます。余裕でですね。
G3をG2に接続した三極管接続では100Ωくらいrpが低くなります。
その代わりG3+G2電流は結構流れます。ただし合計5Wは超えませんのでギリギリセーフかな。
ハイμモードはコントロールグリッドをプラス領域で使うため、オーディオでは実用的ではないと考えます。
