Aug 2, 2025

RWNのAD1という真空管（またまたAD1という真空管）

テーマ：オーディオ機器について(3912)

カテゴリ：真空管

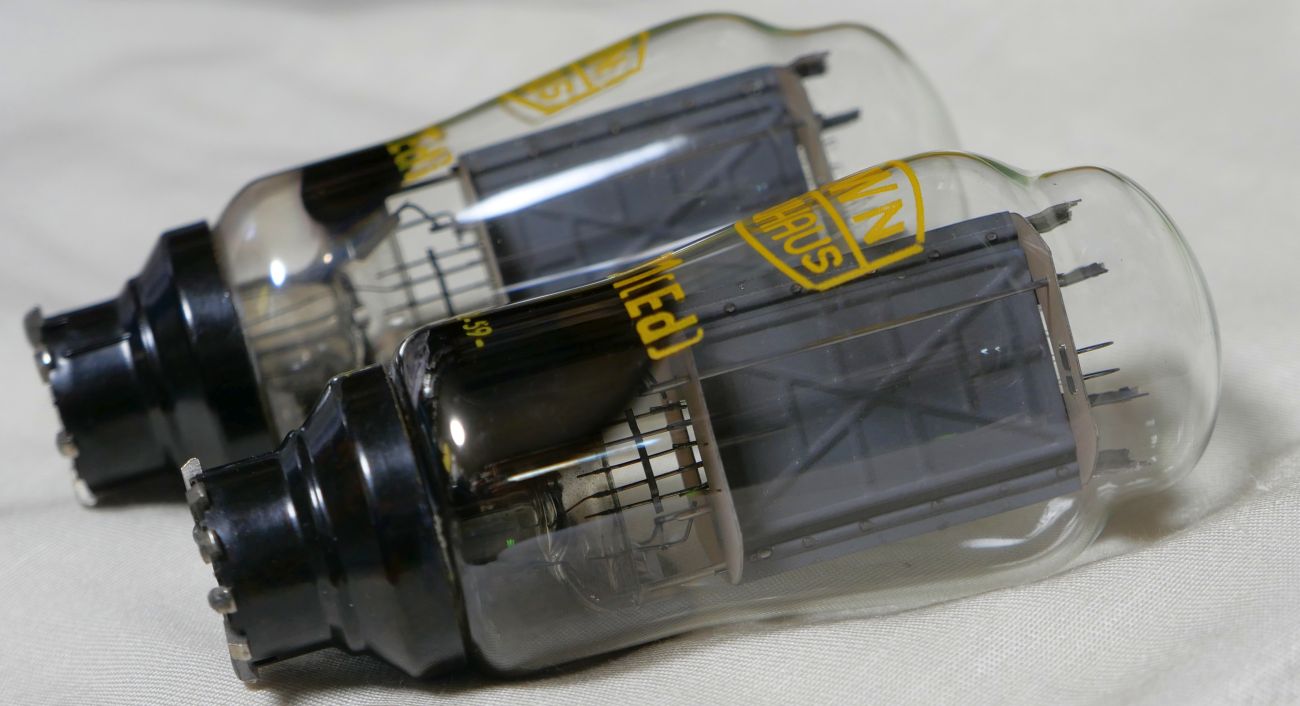

RWNのAD1という真空管を紹介します。

今まで VALVO A1という真空管 や、 PHILIPS Miniwatt AD1という真空管 あるいは LOEWE OPTA A1という真空管 に出会ってきましたが、また似たようなものを買ってしまいました。

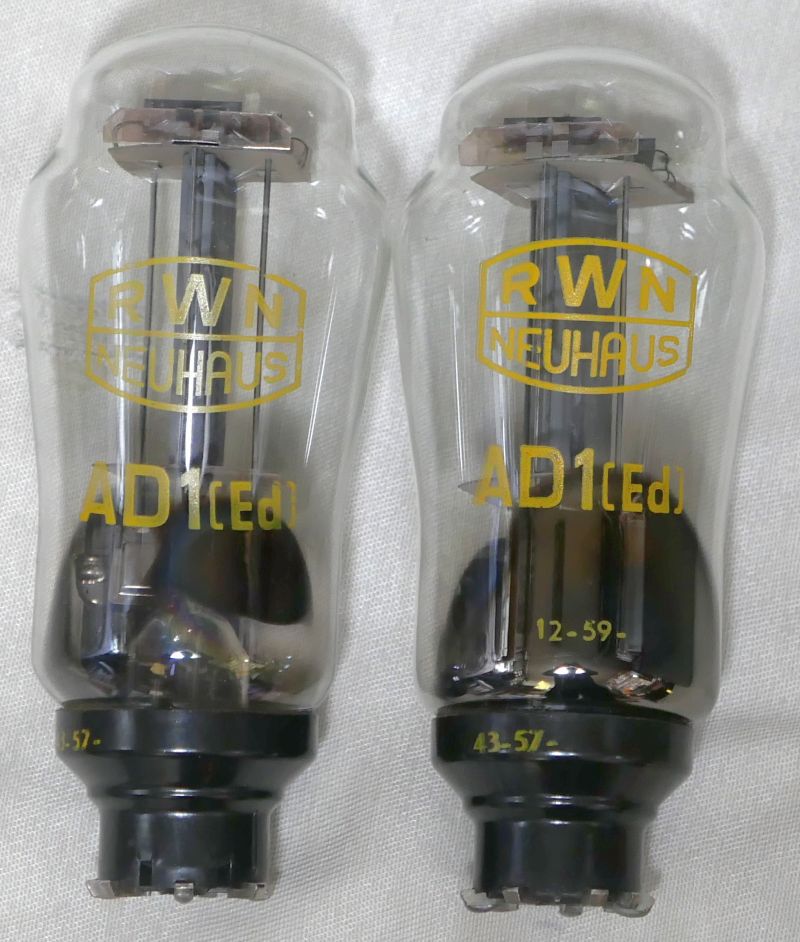

因みにAD1[Ed]と書かれています。
Edは超高額で取引されていますが、AD1は10万円前後です。
電気特性は同じです。それでもEdを何十万も出して買う人も居ますので、これはコレクター趣味の世界かなと思います。（金持ちの間をグルグルと回り続けると言ってしまっては失礼でしょうか．．．）

規格は 真空管(Electron tube) 規格表データベース「Philips AD1」

AD1族に関しては、
EU Valve「ＡＤ１の各種同等管」
と
ひま人の館「欧州の真空管（ＡＤ１属）」
が参考になります。

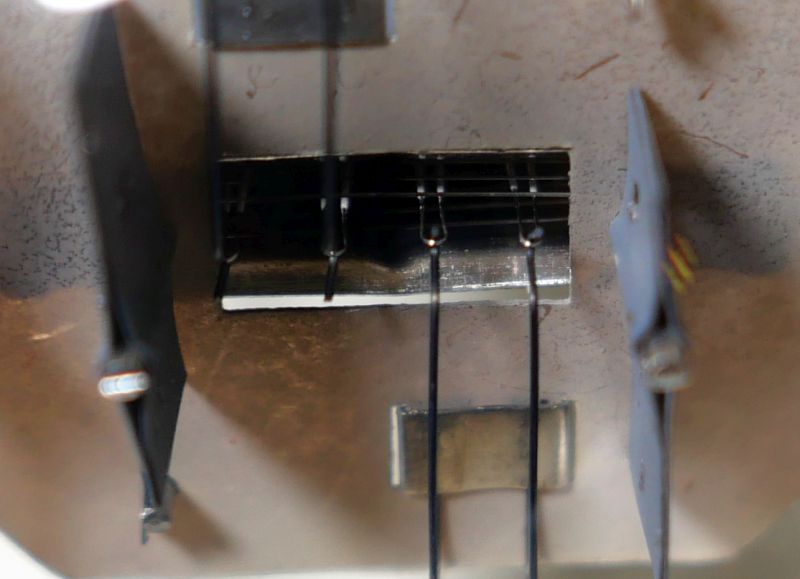

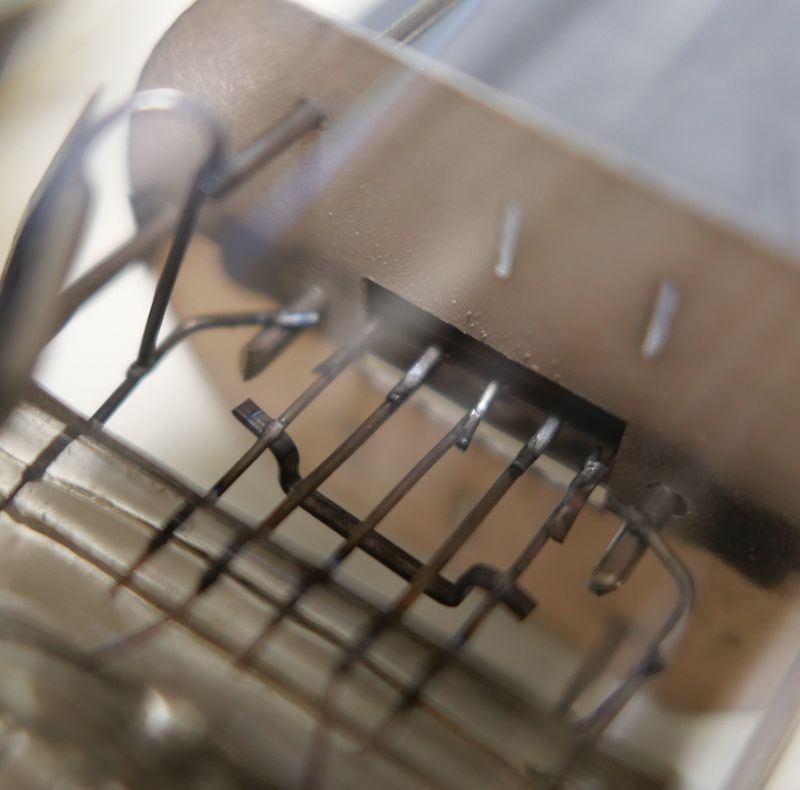

特徴的なのはプレート電極のクロスしたリブ。

他メーカーのAD1では見られないものです。

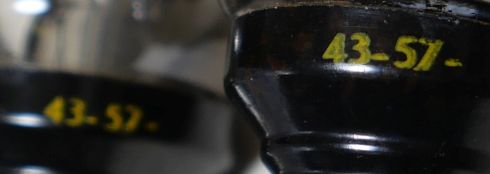

ベースに43-57と書かれていますので、1957年43週の製造ということでしょう。

この時代はほぼ保守品として製造されていたのではないでしょうか。

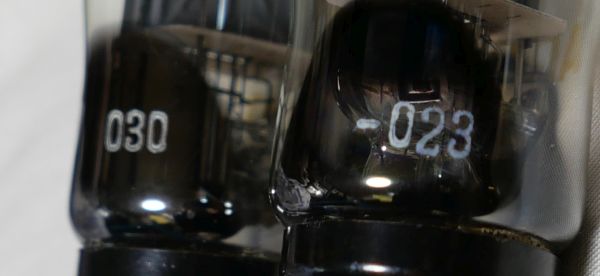

023と030は細かなロット番号でしょうか．．。

あまり気にせず「だいたいその頃の製造」ということで良いかと思います。

良い造りです。

惚れ惚れします。

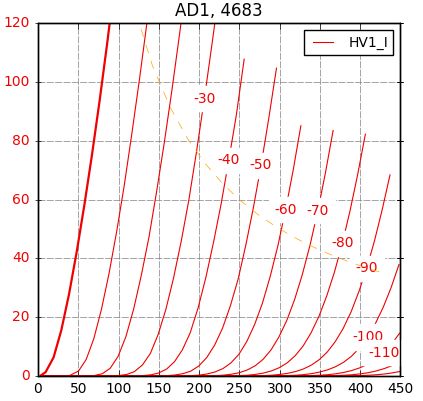

【1本目】
Ef=4.0V, If=1.01A

Ep=230V
Eg=-39.0V
Ip=49.87mA

gm＝5871μS
μ=4.5V/V

Ef=3.7V, If=0.99A

Ep=230V
Eg=-38.7V
Ip=49.75mA
rp=770Ω
gm＝5732μS
μ=4.4V/V

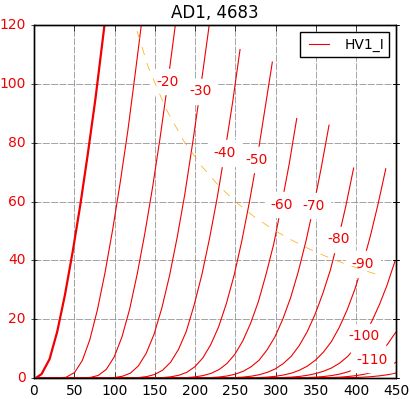

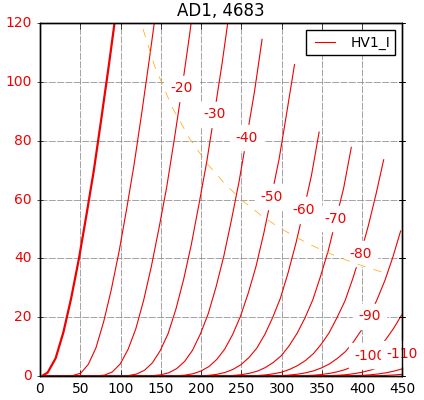

【2本目】
Ef=4.0V, If=1.05A

Ep=230V
Eg=-42.2V
Ip=49.99mA
rp=730Ω
gm＝5722μS
μ=4.2V/V

Ef=3.7V, If=1.00A

Ep=230V
Eg=-42.0V
Ip=50.07mA
rp=737Ω
gm＝5669μS
μ=4.2V/V

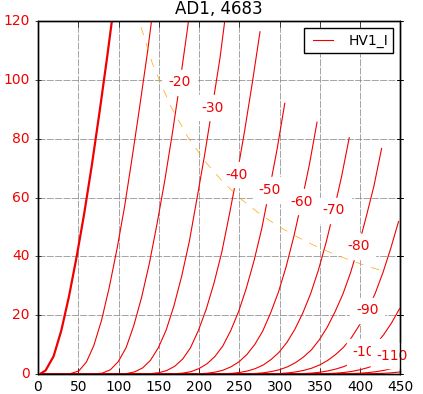

なるほど、2A3に似ています。
直線性は．．．どうなんでしょうね。2A3に比べると良くない気もします。どのAD1も似たような特性なので、そういう設計だと思います。
AD1のほうが多分最大出力時の歪率が高いと思います。ただしアンプの総合特性は前段との兼ね合いなので終段のみでは何とも言えない印象です。
AD1のほうが「何となく良い音がしそうに感じる」のは「単に希少価値がそういう幻想を見せている」のかもしれません。
オーディオなんて半分以上は迷信なわけですし。そして、その迷信の中で私たちは踊らされ、迷信の上にオーディオが成り立ち、その迷信は延々と伝統として受け継がれてゆくのかもしれませんね。
