2009年02月14日
テーマ： 模型鐵道(697)
カテゴリ： Ｂトレ改造
BトレE233系中央線の改造の６回目です。
（４）密連結カップラーへの交換まで終わりました。
（１）ちょっとだけリアリティーを求めた塗装
（２）ちょっと進化したＮ化
（３）パンタグラフ交換
（４）密連結カップラーへの交換
（５）床下機器の取り付け
（６）集電台車の製作
（８）室内灯（ＬＥＤ）
（９）電接カプラーに挑戦
本来であれば次は（５）床下機器の取り付けになるのですが、
ドンと飛んでいきなり（９）電接カプラーに挑戦に行こうと思います（笑。
これからは、
（５）電接カプラーに挑戦
・電接ターミナルの製作
・集電台車の製作
（６）へドライドライト・テールランプ（ＬＥＤ）
・お面の改造
・ＬＥＤ回路の製作
・室内灯ユニットの製作
・配線
（８）床下機器の取り付け
に変更します。
集電の概要は下図の構想でいます。
今日はこの中の電接ターミナルを製作しました。
3mm×10mmに真鍮板を切り出し、銅線を半田付けし、両面テープで張り合わせます。
電極はターミナルの上と下（表と裏）は両面テープ絶縁され、＋と－をひとつのターミナルに集約します。

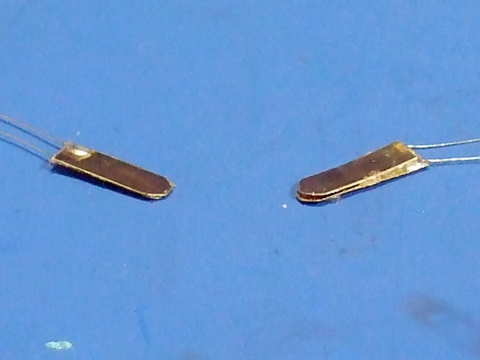

の写真のようになります。
左がオスのターミナル、右がメスのターミナルです。
メスのターミナルが少しずれています。あとで修正しますね（笑。
次回は台車を集電できるように改造し、このターミナルを台車に取り付けます。
うまくいくかな？
700,000アクセス記念スクラッチゲーム開催中！
したっけね！
kiha28go.com
（４）密連結カップラーへの交換まで終わりました。
（１）ちょっとだけリアリティーを求めた塗装
（２）ちょっと進化したＮ化
（３）パンタグラフ交換
（４）密連結カップラーへの交換
（５）床下機器の取り付け
（６）集電台車の製作
（８）室内灯（ＬＥＤ）
（９）電接カプラーに挑戦
本来であれば次は（５）床下機器の取り付けになるのですが、
ドンと飛んでいきなり（９）電接カプラーに挑戦に行こうと思います（笑。
これからは、
（５）電接カプラーに挑戦
・電接ターミナルの製作
・集電台車の製作
（６）へドライドライト・テールランプ（ＬＥＤ）
・お面の改造
・ＬＥＤ回路の製作
・室内灯ユニットの製作
・配線
（８）床下機器の取り付け
に変更します。
集電の概要は下図の構想でいます。
今日はこの中の電接ターミナルを製作しました。
3mm×10mmに真鍮板を切り出し、銅線を半田付けし、両面テープで張り合わせます。
電極はターミナルの上と下（表と裏）は両面テープ絶縁され、＋と－をひとつのターミナルに集約します。
の写真のようになります。
左がオスのターミナル、右がメスのターミナルです。
メスのターミナルが少しずれています。あとで修正しますね（笑。
次回は台車を集電できるように改造し、このターミナルを台車に取り付けます。
うまくいくかな？
したっけね！
kiha28go.com
