BトレE233系中央線の改造の７回目です。
700,000アクセス記念スクラッチゲームも終わり、通常モードに戻ったＢトレ三昧です。
前回は電接用のターミナルを紹介しましたが、今回は集電台車に取りかかりました。
どこから電流を拾おうか、さんざん悩んだあげく、車輪のシャフトから拾うことにしました。
ちなみにこの方法は、麻生 豊さんのＨＰ「 急勾配を走る列車たち 」を参考にさせていただきました。
ありがとうございます。感謝、感謝。
まず、車輪をバラします。
真ん中の黒いところは中空のパイプになっていたんですね。
小中学生と女性は無理でしょう。高校生で何とかイケるかも。
やっぱり頼りになるのはお父さんです（笑。
次にパイプを斬って少し短くして再度、車輪をはめ込みます。
フランジ間の幅や9mm弱です。8.75mmぐらいかなぁ。
フランジ間の幅が狭いと、台車からはずれ、広いと走行抵抗になります。かなりビミョーです。
これで車輪のシャフトの一部がむき出しになります。
この部分に電極を当てるのですが、今回は細い銅線を絡ませることにします。
写真は3mmカットしたものですが、試行錯誤の結果２mmにしました。

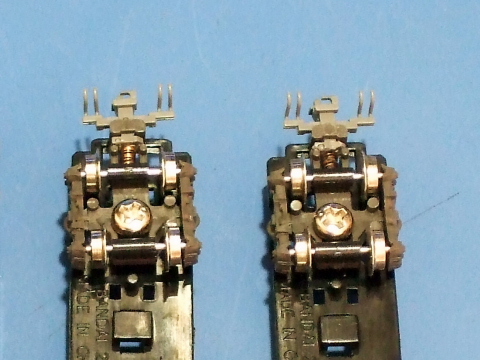

こんな感じになりました。写真が光ってしまい分かりにくです。ご容赦ください。
このシャフトに電接ターミナルからの細い銅線を絡みつけます。
電接ターミナルはちょっと手直し中です。
エボキシボンドを使ったのですが、パラっとはがれてしまいます。
少しサイズアップして接着面の面積を稼ぎ、接着剤も違う物で再チャレンジしたいと思っています。
したっけね！
