客観的に見れば、ムチャクチャ怪しい行動に写るに違いない。

そんでまあ、何を作っているのかと云うと、単セル放電器。

それも、バッテリーパック用の放電器。

おっさんは、バッテリーパックの単セル放電は不可能だと思っていた。

それが、どうも可能らしいと云う事が、最近になって分かった。

マッチモアからも、パックイコライザーと云う商品名で発売されているらしい。

しかし、マッチモアと云う名前は、なんだか怪しい感じがする。

特に、カタカナで「マッチモア」と書くと、より卑猥な感じが強調される。

もしくは、精力剤といったイメージが膨らむ。

成人雑誌の裏表紙に、どーんと毛筆書体で書いてあったら、ものすごく似合うに違いない。

まあ、そんなマッチモアのチ○ポ増大器を、たいちょうさんが買ったらしい。

もとい、マッチモアの美顔パックセット・・・

いや、マッチモアのパク・ウンスクＤＶＤボックスセット・・・

ああ、また違った、マッチモアのパックイコライザーをたいちょうさんが買ったらしい。

んで、詳しく動作原理を聞いてみた。

すると、バッテリーパックの外皮を剥いで、セル側面の金属地から導通させるらしい。

セル側面の金属部は、マイナス端子と短絡しているので、その前のセルのプラスとも導通している。

なので、当該セルの側面と、前セルの側面をショートさせると、単セル放電が出来ると云う仕組みだ。

当然、使用する際には、バッテリーパックの伸縮チューブや、セルの外皮を削る事になる。

しかも、高価なタミヤバッテリーだと尚更だ。

それを決行した、たいちょうさんは偉い！グレイト！このビックマグナム！

まあ、動作原理が分かってしまえば、簡単にマネできそう。

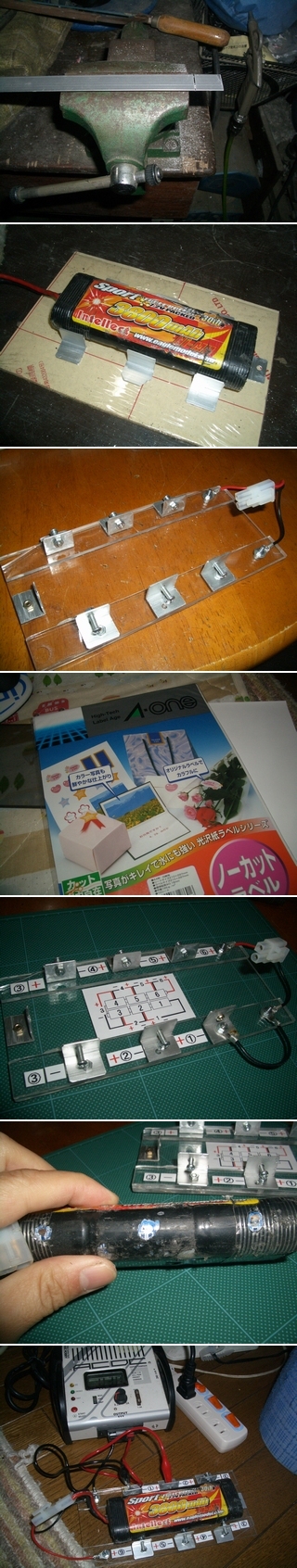

そんな訳で、コツコツとアルミＬ字アングルを切っている。

２センチほどに切ったアルミ片を、７個ほど用意する。

それを、樹脂版にネジ止めしたら、まあ一応は完成。

でも、このままだと、どの端子が、どのセルのプラスマイナスなのか良く分からない。

なので、ラベルシールを印刷してシャーシに貼る事にする。

その後、使い古したニッ水のバッテリーパックでテストしてみた。

ほぼ死んでいるバッテリーとはいえ、セルの金属部を露出させるのは、なんだか不安。

しかも、意外と削らないと地金が出てこない。

感覚としては、削る、切る、と云うよりも、彫る、といった感じに近い。

う～ん、この作業を、まだまだ元気なタミヤバッテリーでやったたいちょうさんはすごい。

そんで、いよいよ単セル放電の開始。

実は、この放電器には、肝心の放電回路が付いていない。

この放電させるシステムに関しては、ネット上で様々に公開されている。

豆電球で十分、といった意見から、マイコン制御のプロっぽい物まで、多種多様。

まあ、好きな回路で作ったら良いと思う。

んが、実はムチャクチャ手軽で確実な方法があったりする。

それは、エキパの放電機能を使うと云う方法。

エキパは、１セルの放電にも、ちゃんと対応している。

しかも、放電中のセルの電圧や、電流がモニターできる。

これを使わない手は無い。

欠点としては、各セルごとに６回も放電しないとイケナイと云う事。

順番に接続していくのが、とっても面倒。

最初に、通常の方法で、十分に放電しておかないと、ものすごい時間が掛かる。

でも、この方法だと電子部品を買いに行かなくても良いので、近所のホームセンターで売っている材料でなんとかなる。

んで、実際にエキパで単セル放電させてみると、最大放電電流が３５０mAに制限されている。

最小放電電流は１３０mAまで。

セルの電圧をモニターしながら、１３０mAで放電させていると、けっこう深いトコロまで放電できる。

あんまりやるとセルが即死するらしいので、セル電圧０．３Vあたりで止めた。

う～ん、しかし、６セルをモニターしながら放電していると、結構な時間が掛かる。

やっぱり、なんか回路を組んだ方が便利。

すぐにでも、日本橋に行って部品を調達したいトコロだけど、年末だけに忙しい。

まあ、後は正月休みに入ってからの事だなあ～。

（つづく・・・かもしれない）
