2年前に購入したDio110ベーシック。
納車してすぐに、ウインドシールド（DO-13）、防寒ハンドルカバー（CB400SF）、トップケース（BB47ADV）、ステップバーを装着。
ヘッドライトはLEDヘッドライトに交換。
一昨年のキャンプツーリングの時にスマホホルダーとサイドバックを追加購入。

ちょっとしたツーリングはもちろん、買い物や通勤も快適。

今回は、６月に岩手までキャンプツーリング＆マラソンにお出かけするので
その前にUSB電源をつけることに！

購入したのは､KaedearのKDR-M2C

USB出力がAタイプとCタイプの２ポートで電圧表示付き
​
Kaedear USBチャージャー デュアル 2ポート（5V/2.4A×2）A・Cタイプ KDR-M2C カエディア 電子機器類 ​

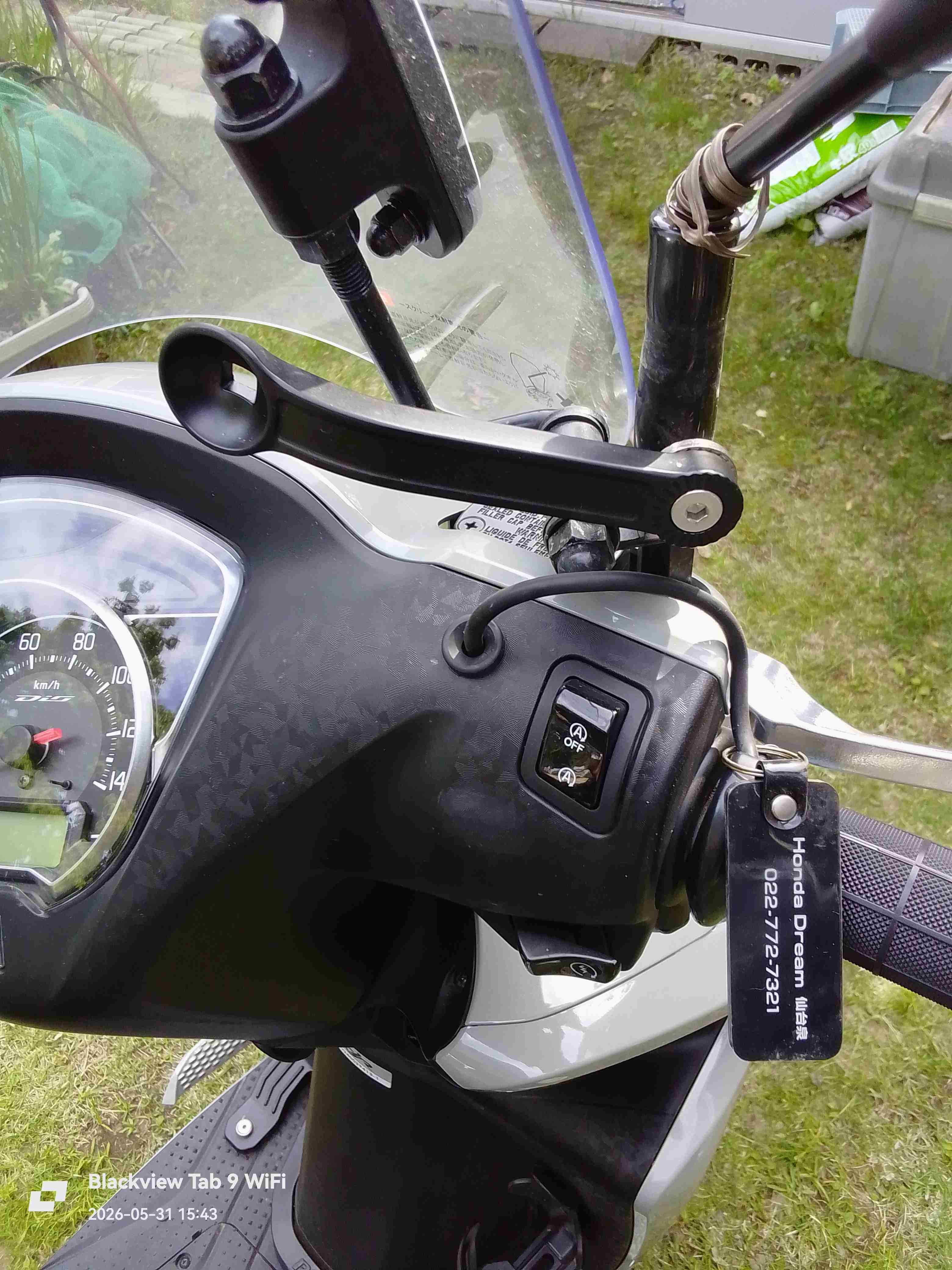

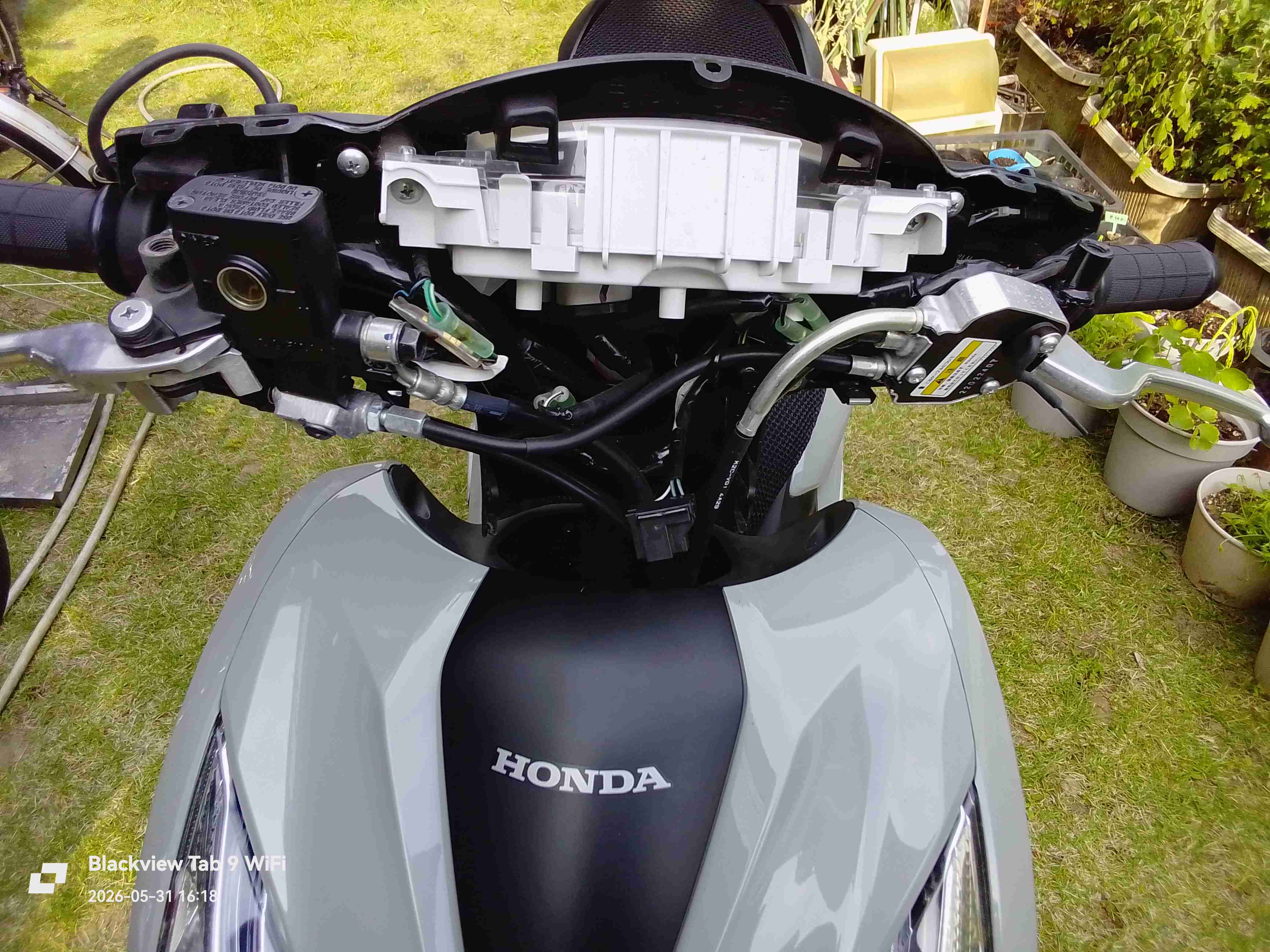

１．まずはハンドル周りのものをすべて取り外し。

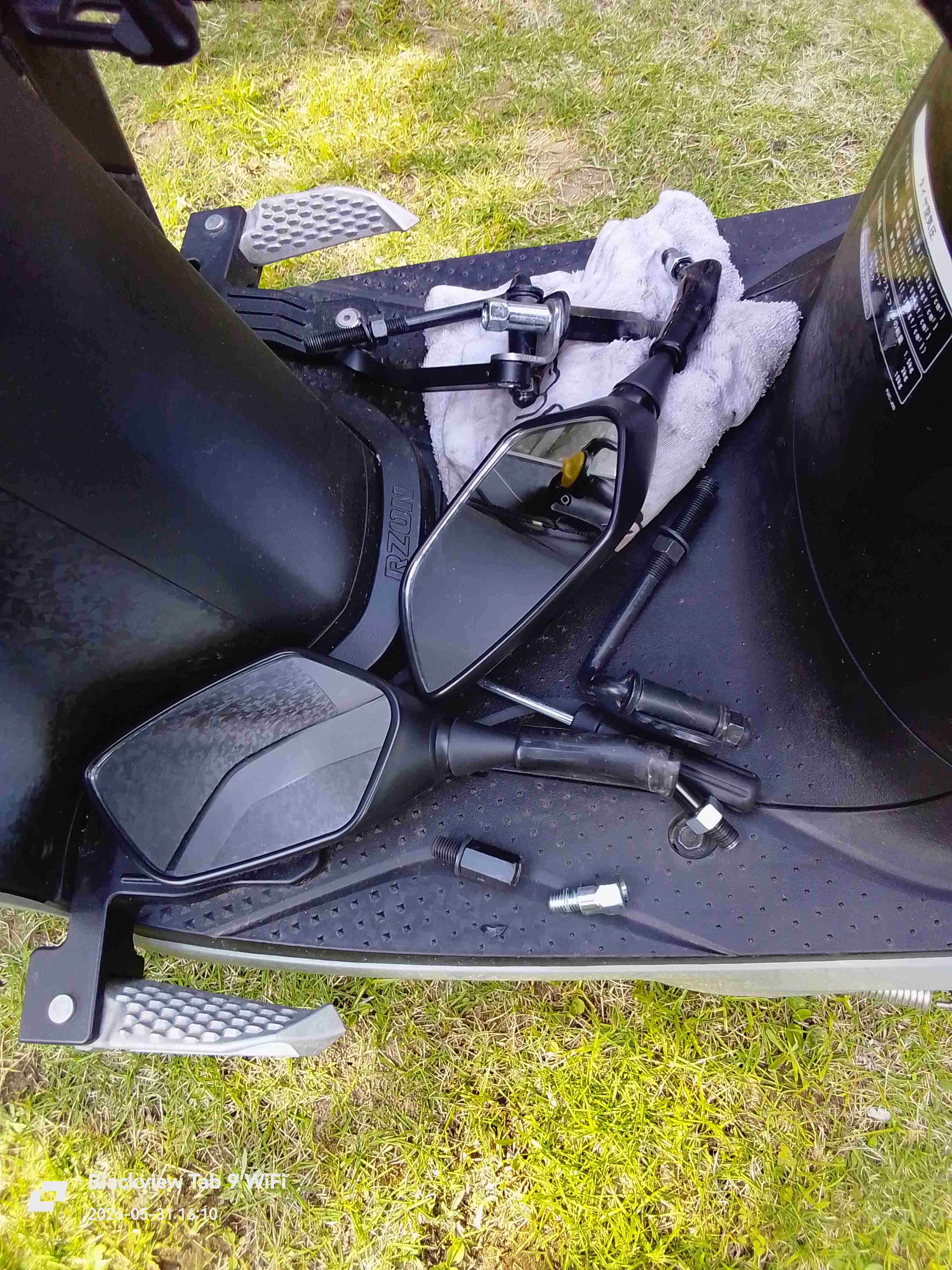

　ハンドルカバー、スマホホルダー、バックミラー、ウインドシールド、と順に外していく。

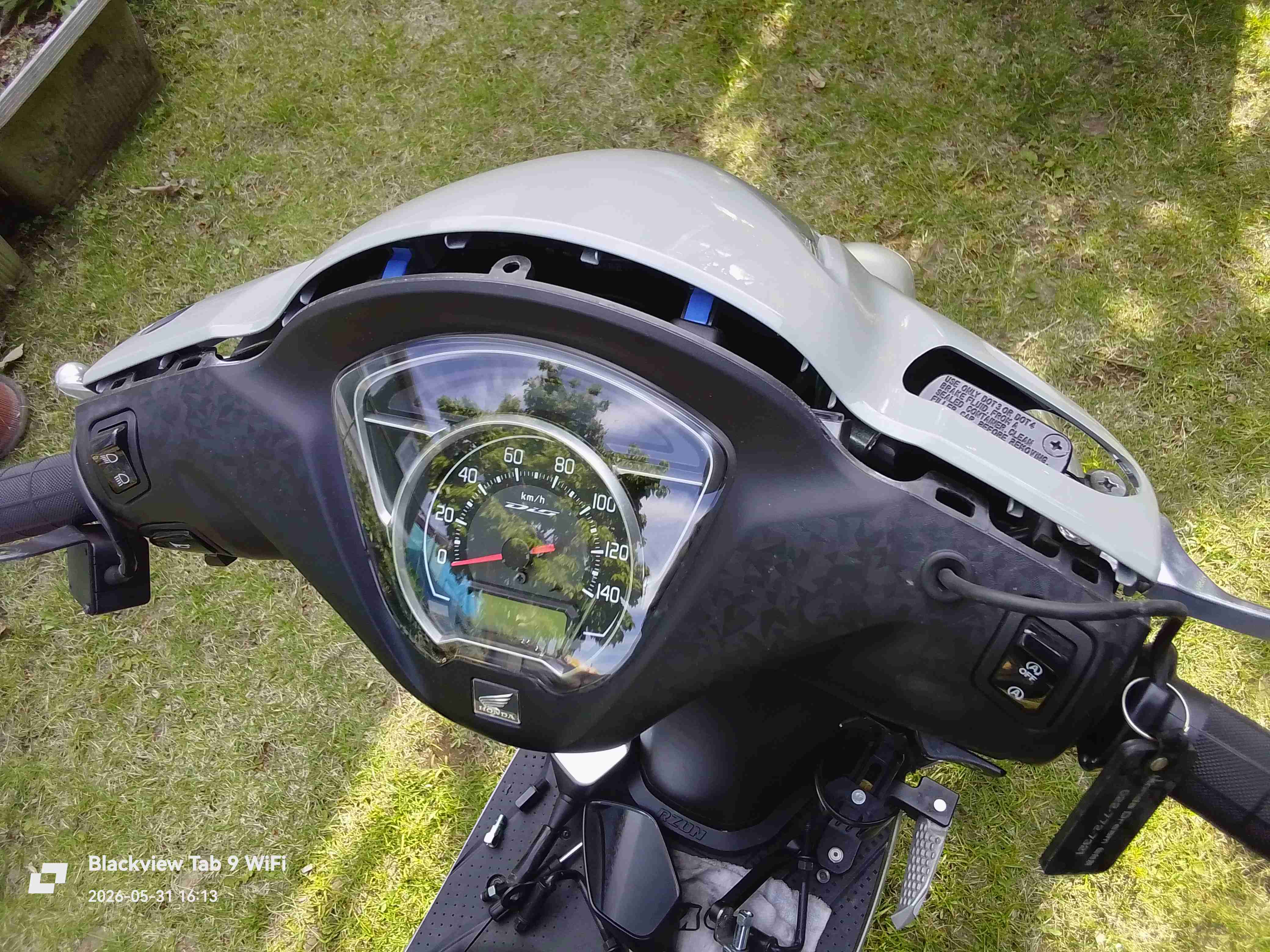

２．メーターのカバーを外す
　　下のほうについてるネジを２つ外して、マイナスドライバーで慎重に少しずつ隙間を広げるように...


３．カバーが外れたら中から配線を少しずつ外に引っ張りだす

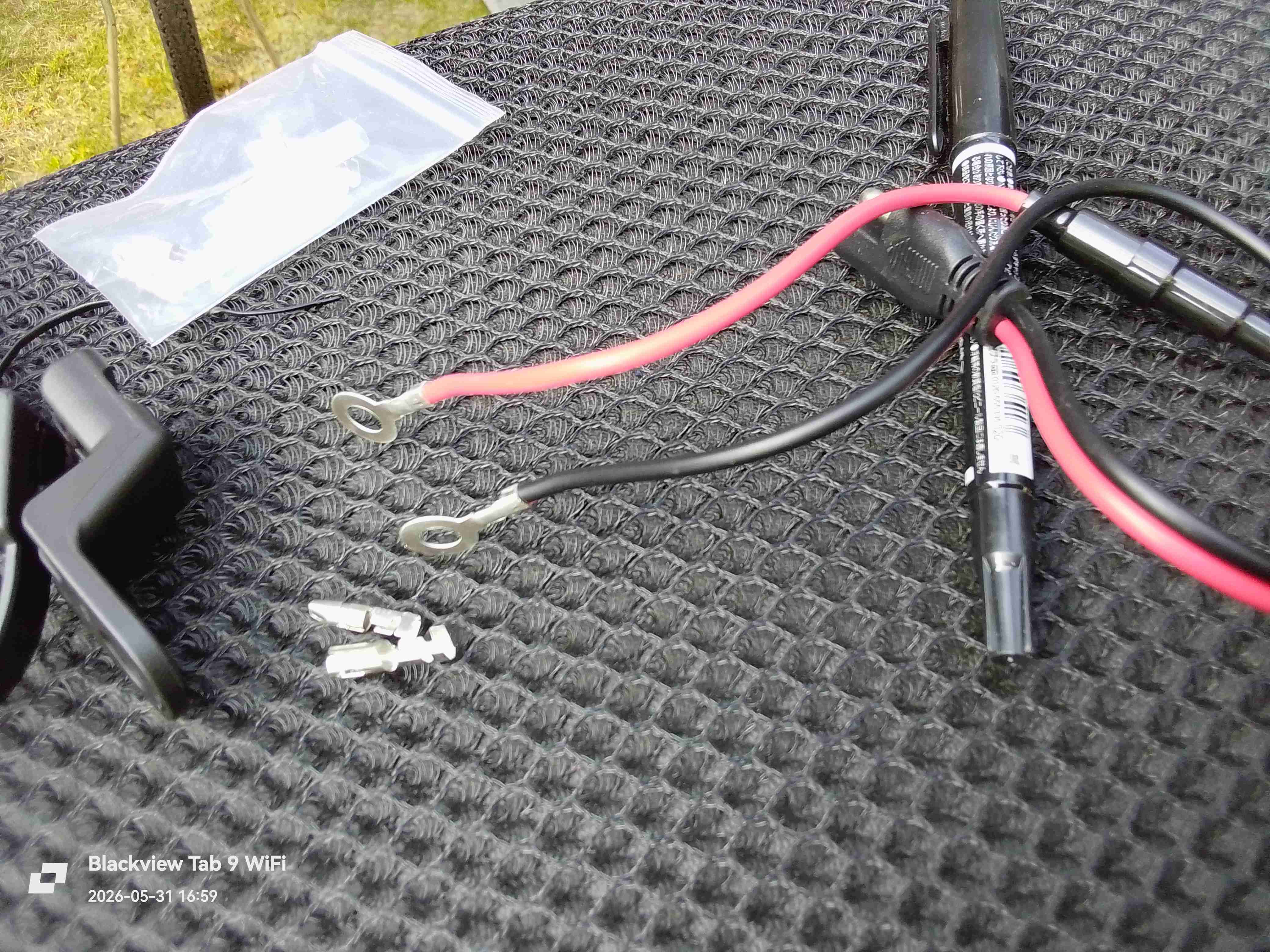

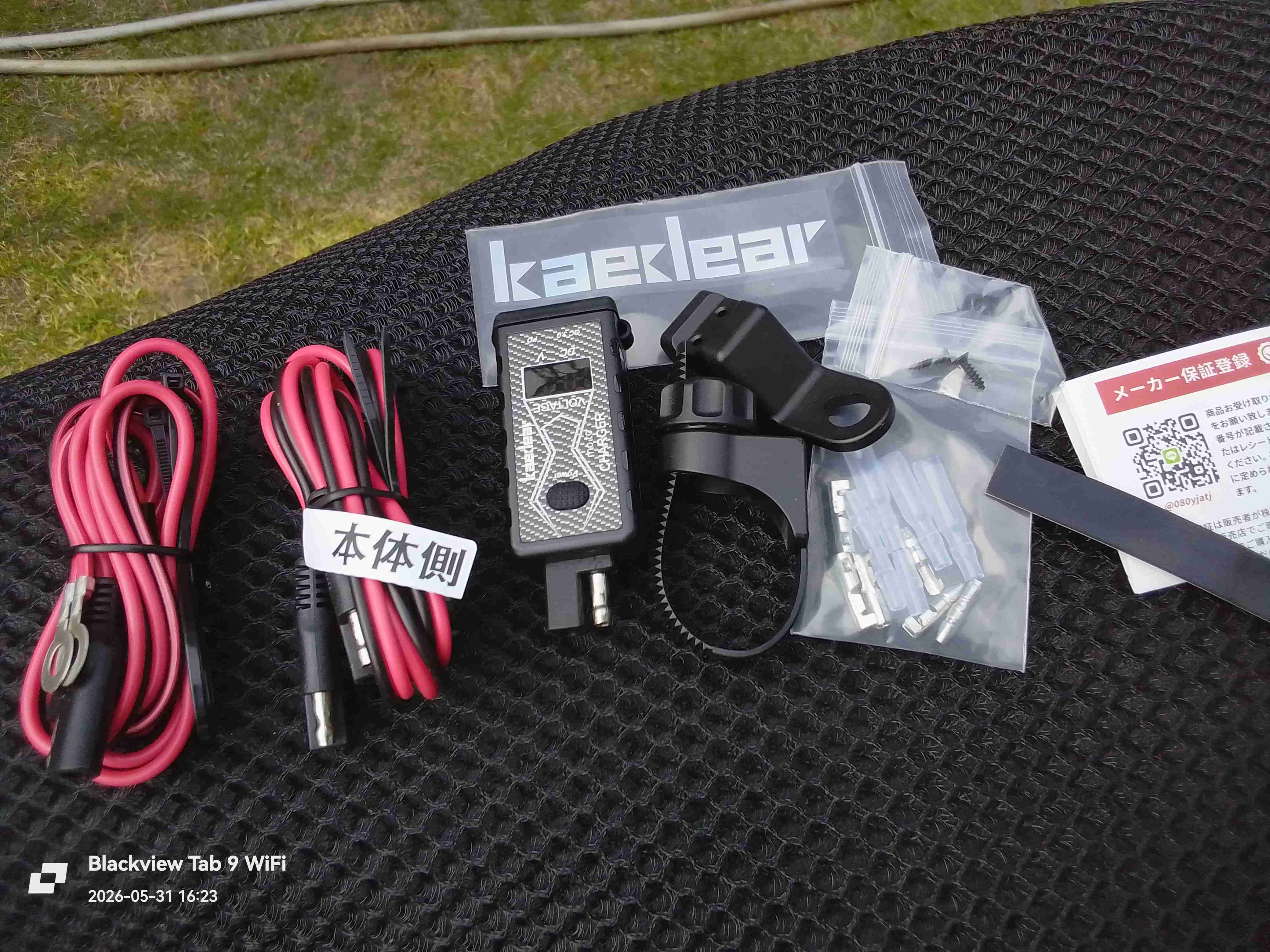

４．今回買ったUSB充電するKDR-M2Cの部品を確認
　　いろんなバイクを想定して部品がそろってるから、使わないものも結構ありそう

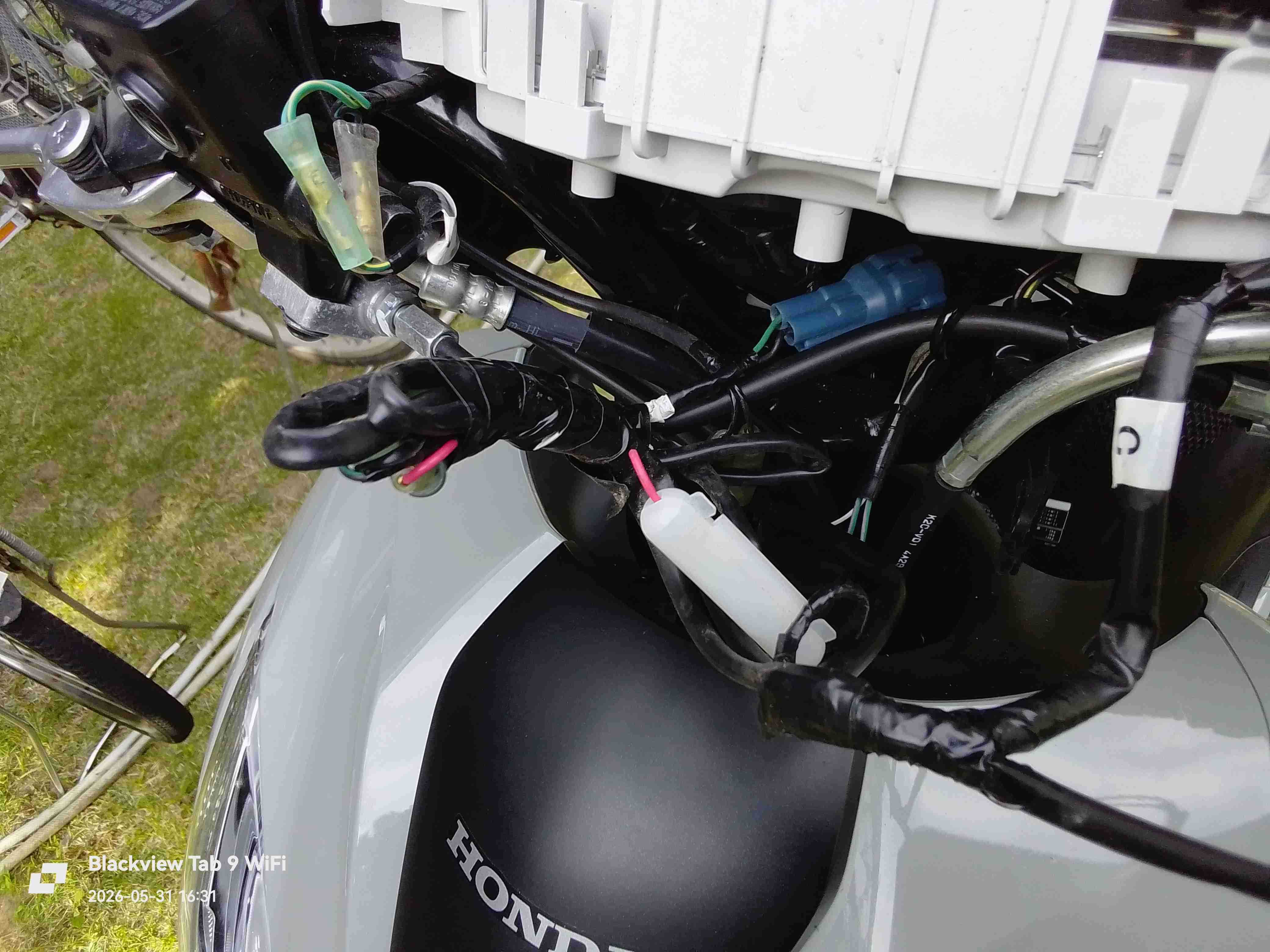

５．配線の中で水色のオプション電源カプラを見つける
　　購入したときにグリップヒーターを付けてもらったので、その電源がここから取られていた。
　　配線を分岐させるものが欲しいところだけど、考えた末にハンダ付けで加工することにした。

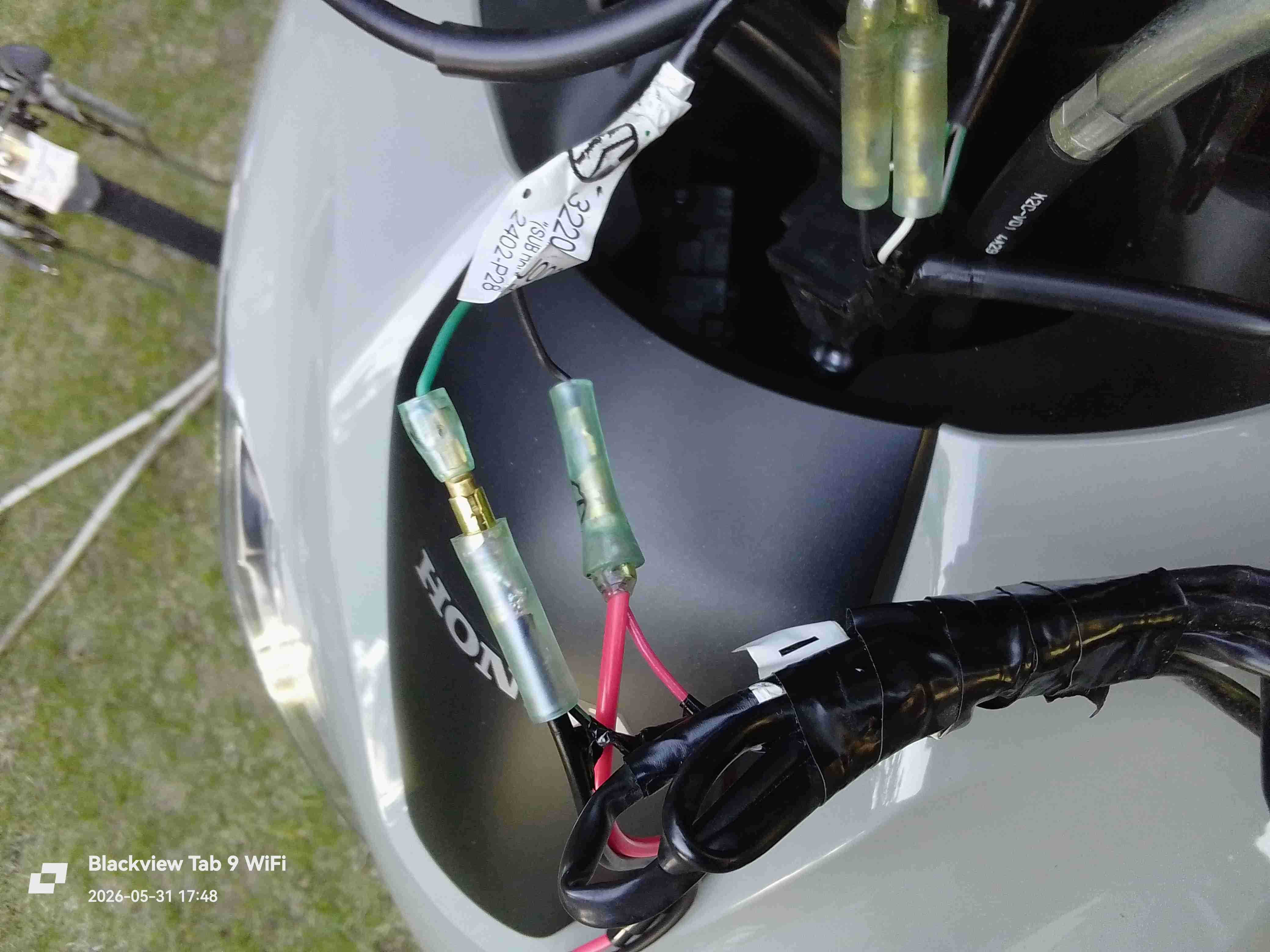

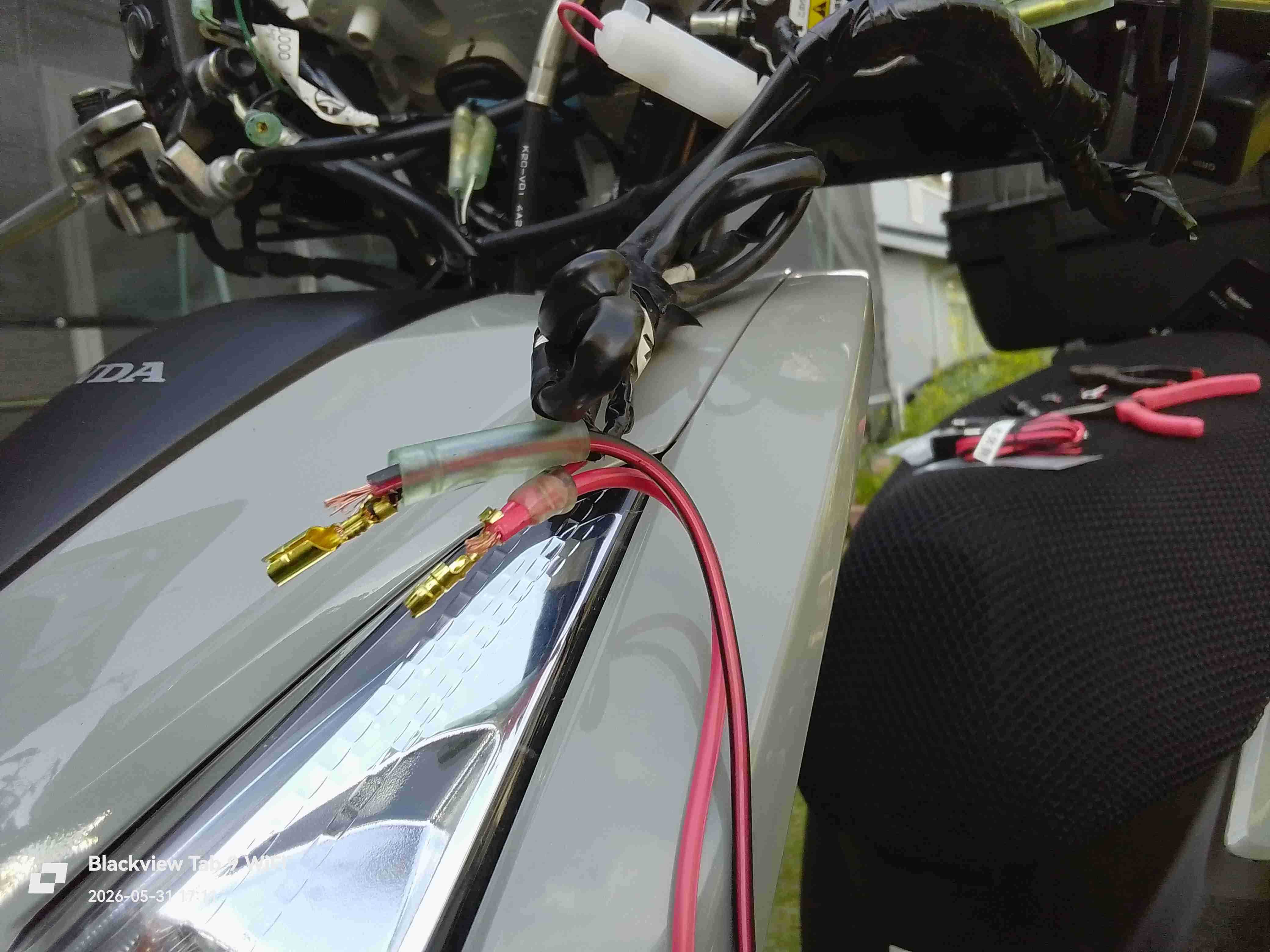

６．ハンダ付けするために配線を切断して接点を露出させる

　　切断した配線を防水カバーに捻じ込んで、ハンダ付け位置を固定

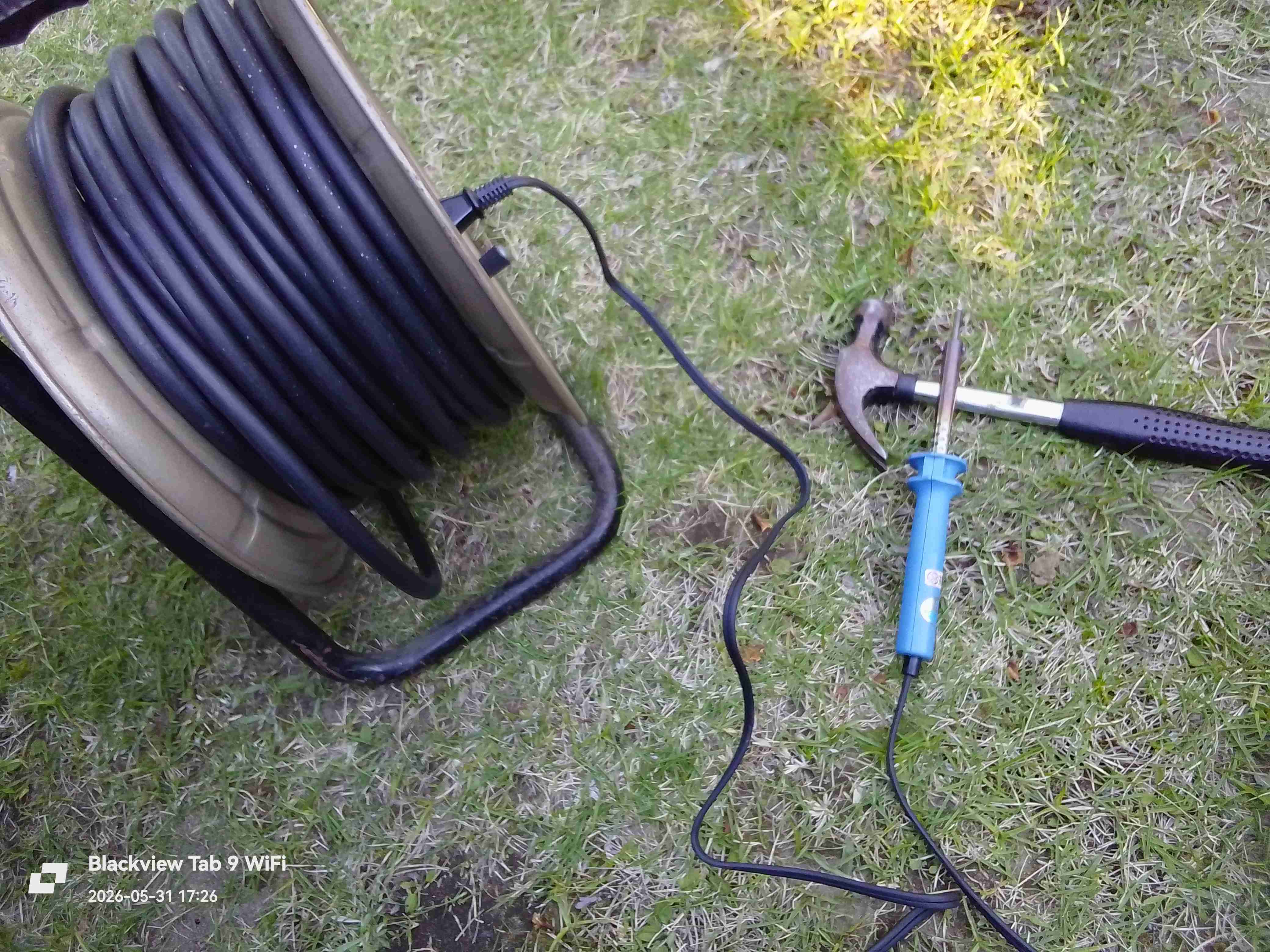

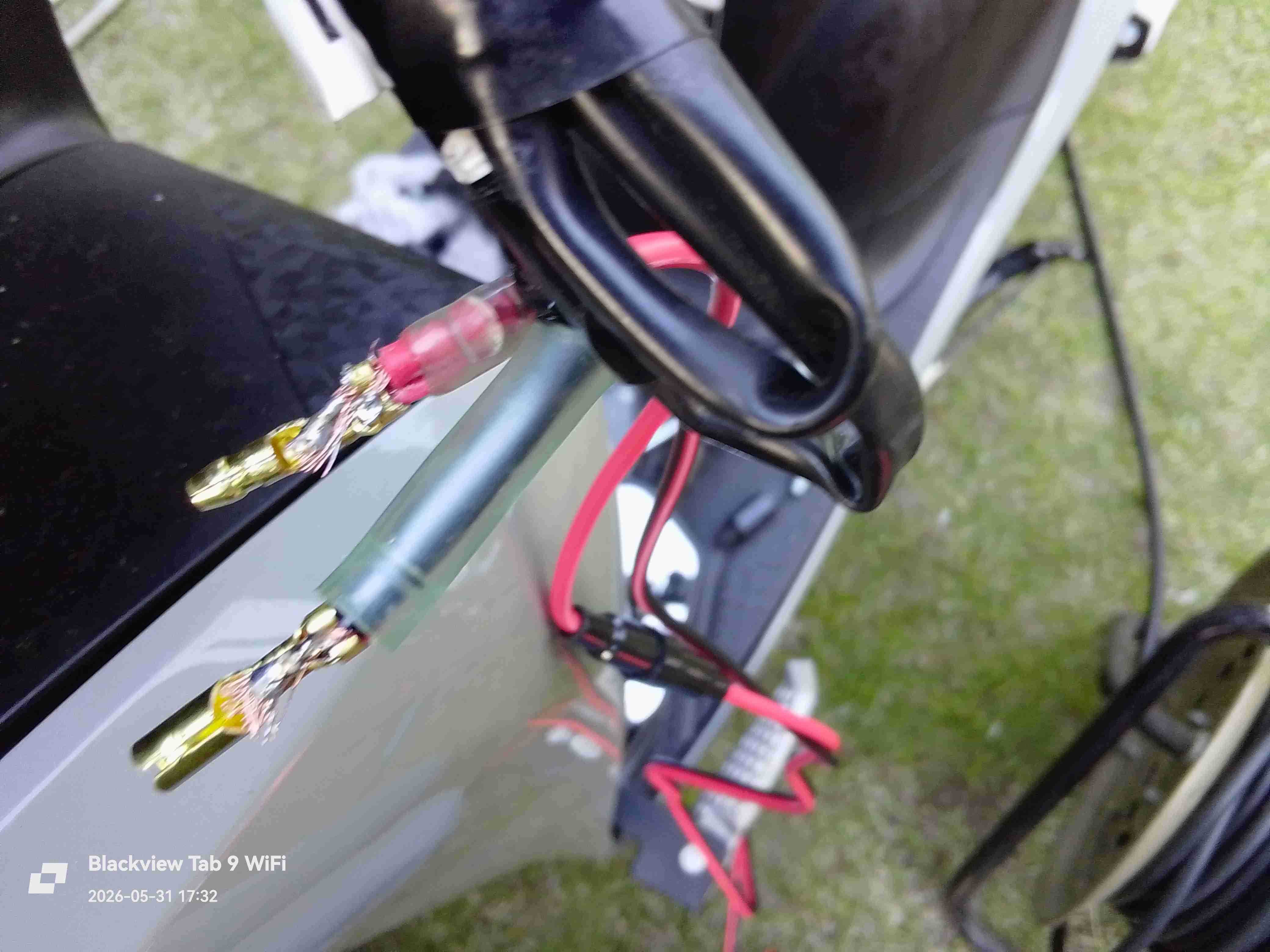

７．ハンダごてを熱してハンダで接着

　ハンダ部分が雑だけど外れなければ良し！

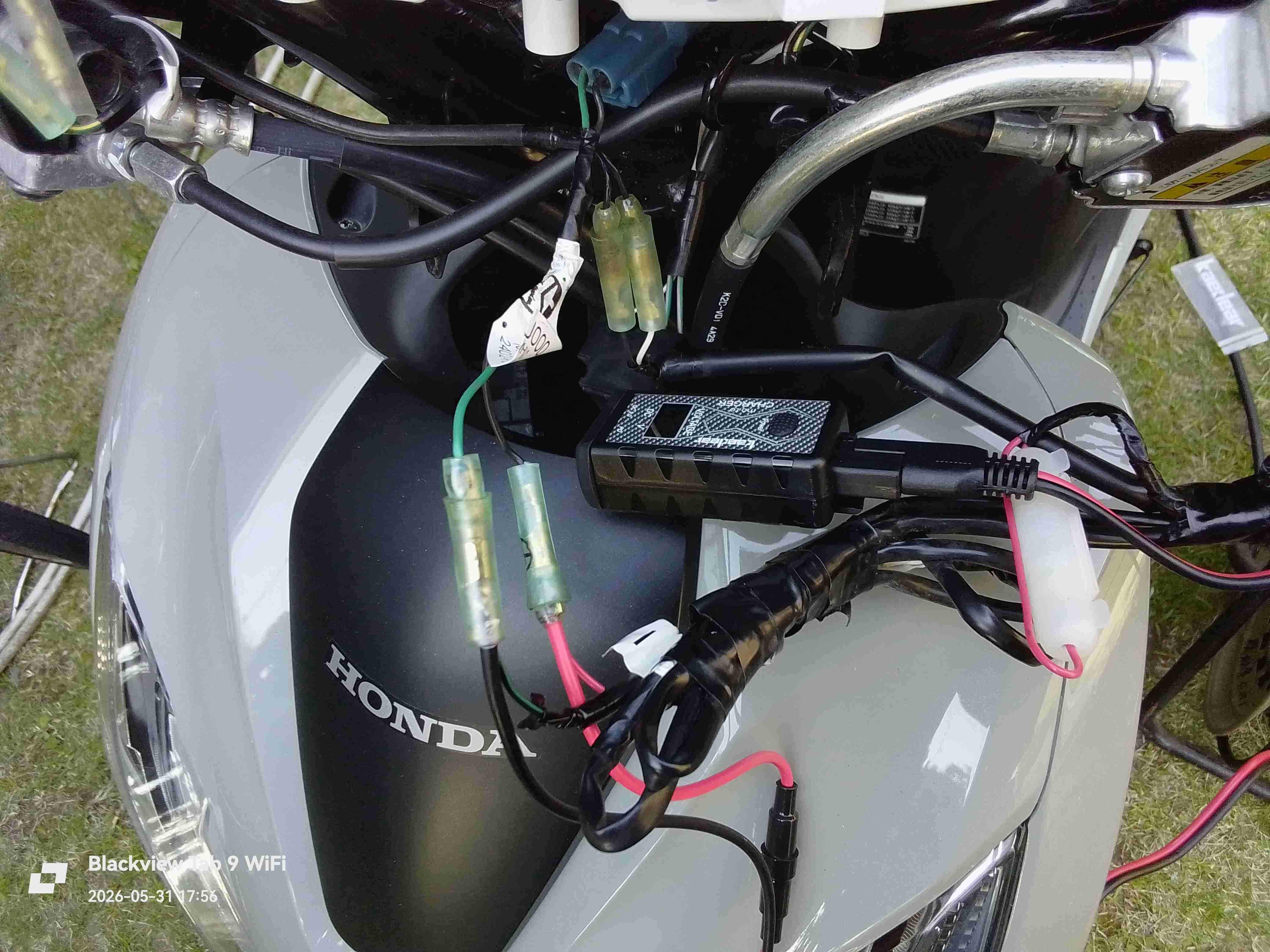

８．防水カバーをしっかり戻してソケットを接続
　　配線とかハンダ付け部分が太くなって、防水カバーを戻すのが結構大変だった

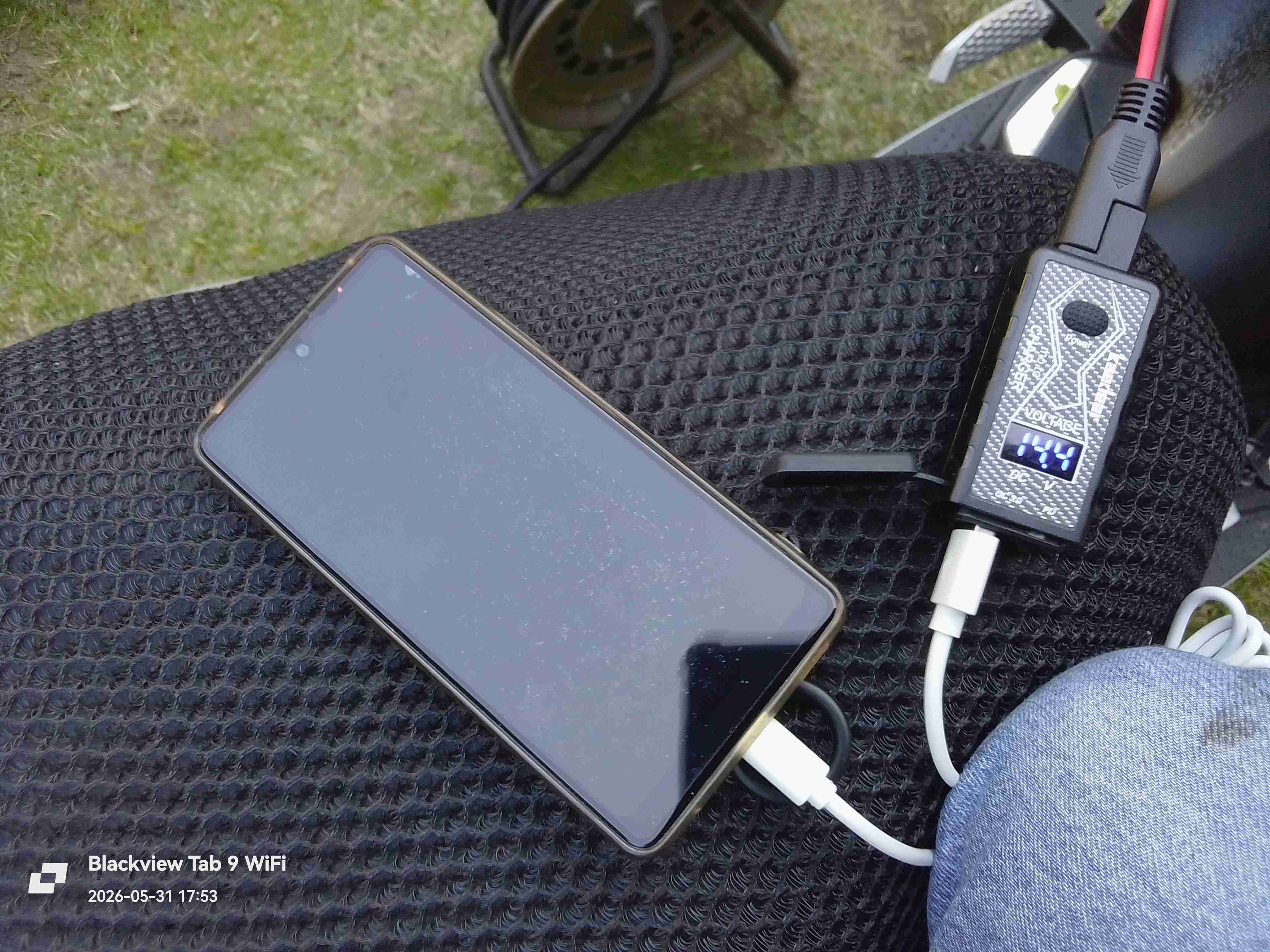

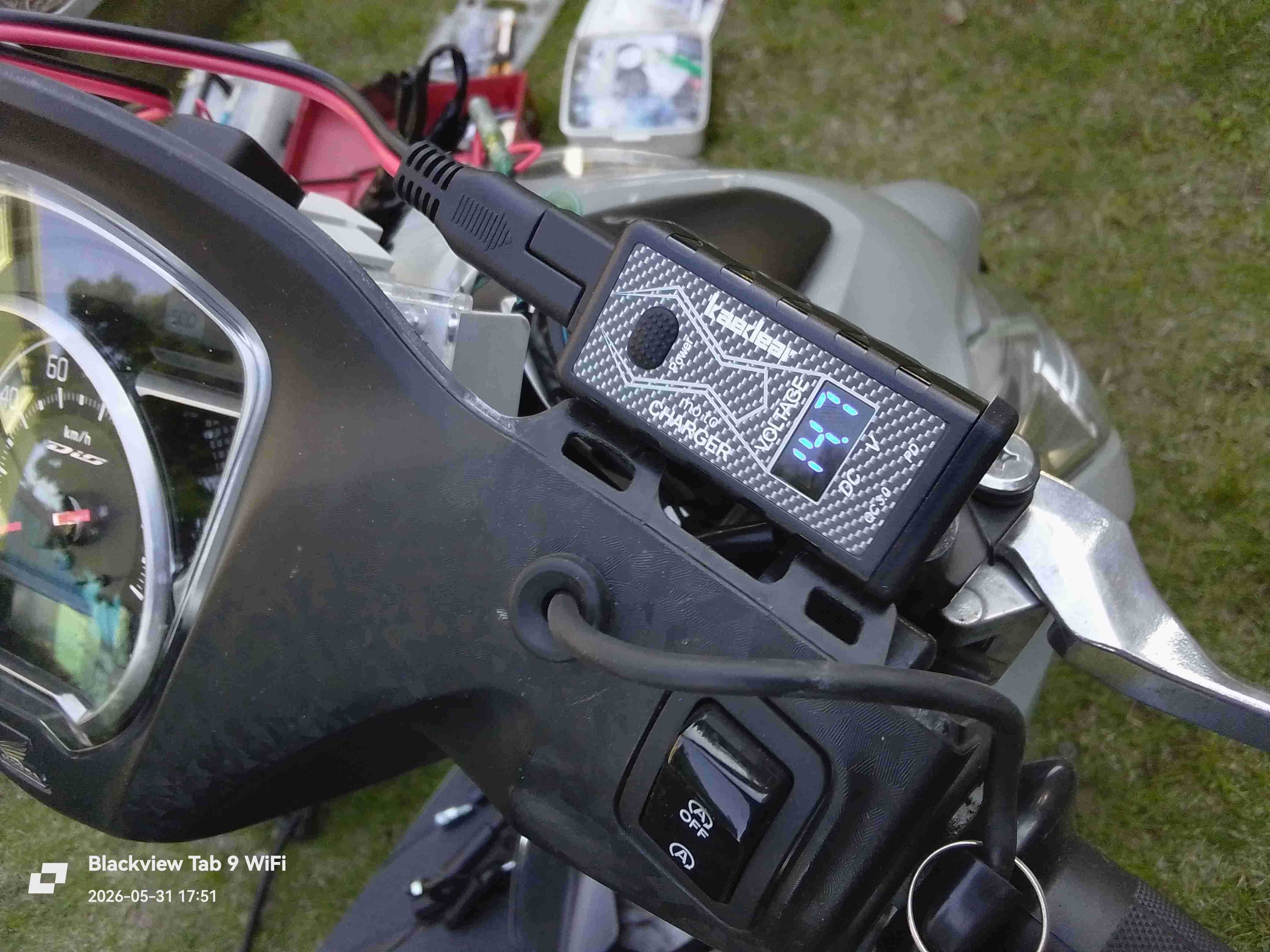

９．メーターカバーつける前にエンジンかけて充電器の電源ONの確認

　　電圧チェックは、14.7と良好（13～15なら良し）

　　スマホの充電ランプも点灯を確認


１０．配線を中に収納してカバーの取り付け
　　配線は静かにゆっくり押し込む

　　なんとか綺麗に配線が収まりました


１１．ミラー、ウインドシールド、スマホホルダー、ハンドルカバーを順に装着

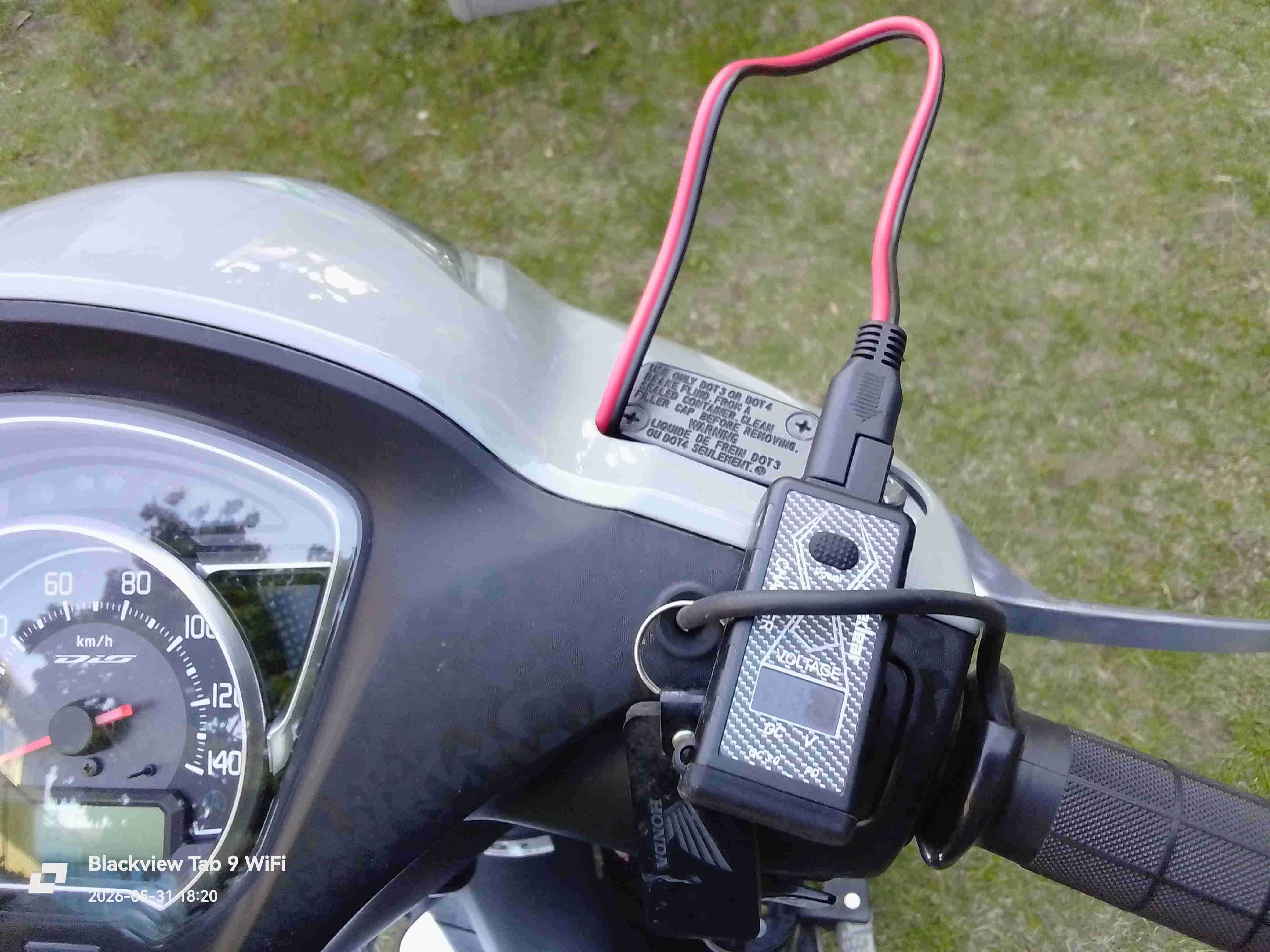

　　最後にUSB充電器を固定したいけど、
　　同梱の部品だけだと使いやすい場所に取り付けられないので、
　　後日、固定方法を工夫することにして終了。

来週末のツーリングキャンプが楽しみ！！
