Jan 12, 2014

　かねてからの懸案だったT61のバックライトの交換に取り組んだ。（やっとです…。）

　１つは、下半身が起動しないT61(7662-B3I)のWXGA+液晶(1440×900)。この液晶は暗くっていつかはバックライトを交換してやろうと思っていたもの。
　もう一台もT61のものだが、まったく写らない。うっすらと文字が写っているところをみると、やはりこれはバックライト切れのようである。

　先にバックライト切れの液晶を上半身から取り出す。液晶はSumsung製の「LTN141W1-L05」。これは前回バックライトを摘出したものと同じだ。早速分解。冷陰極管を取り出してみると、極のすぐ近くで破断していた。前回の分解したものも、この破断が見られたことから、T61のバックライト切れの代表的な原因かと思われる。

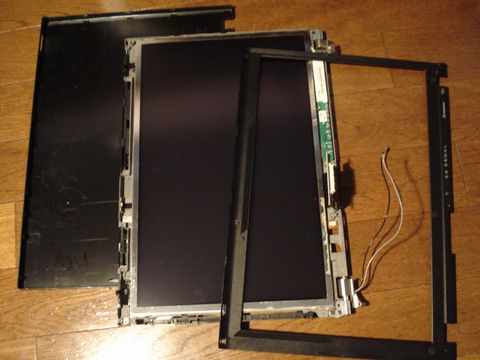

※やっと３枚におろした…。T61の液晶ユニット取り出しはけっこう面倒だ。

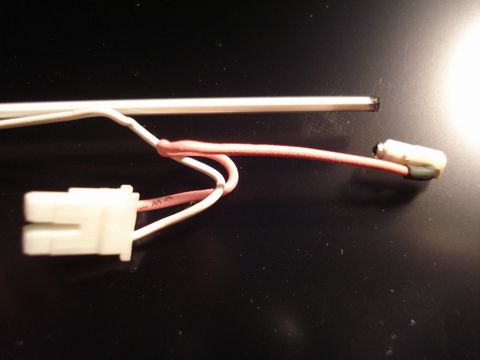

※冷陰極管の極のあたりが破断（焼け落ちて？）しまっている。

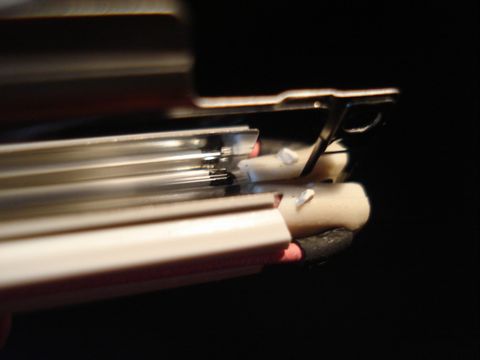

※極の根元が焼け落ちることはよくあることなのか？これで２件目の症例となる。

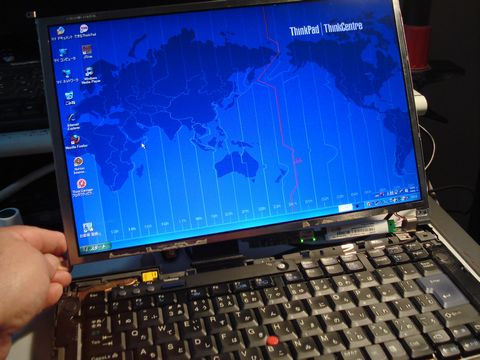

　新たに取り付ける冷陰極管は、前回と同じ310mmのものを使用。換装後、動作するT61(7659-BF6)に取り付けてみると、とても綺麗に明るく表示されている。

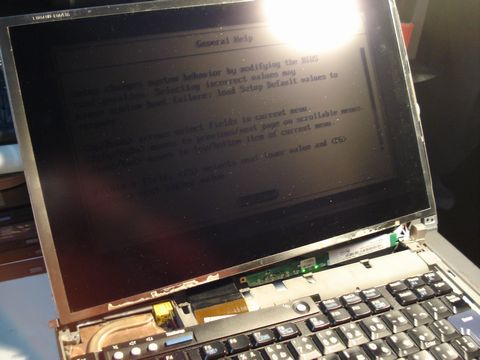

※うっすらと写ってはいるが、バックライトがまったく点灯しないWXGA液晶。T60にて確認。

　というわけで、１つ目の液晶は復活させることができたが、この液晶の持ち主のT61下半身は電源を入れてもまったく反応なく復活できないので、とりあえずストックとなる。（いずれ下半身を復活させるか…、手に入れるか…。）

　２つ目、WXGA+液晶のバックライト交換にチャレンジ。液晶ユニットを取り出してみると、LG.PHILIPS製「LP141WP1」だった。こちらは失敗するとショックが大きいので、かなり気をつけて作業する。冷陰極管を取り出し作業をしてみると、こちらの方がバックライトフォルダが柔だなあって感じる。（バックライトフォルダが単構造で、バックライトの被覆線は両面テープでフォルダ表面のプラスチックケースに貼られている。）

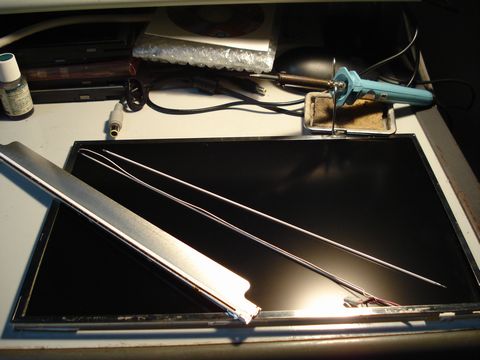

※やっと取り出したLG.PHILIPS製「LP141WP1」の冷陰極管とバックライトフォルダ。Sumsung製の液晶ではバックライトフォルダは２重構造となっていたが、こちらのフォルダは単構造。

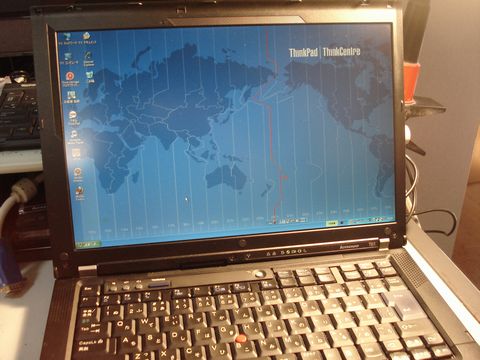

　１つ目と同じ、310mmの冷陰極管を取り付けて、T61(7659-BF6)で動作確認をする。前と比べて明らかに明るく、しかも綺麗に表示され、作業は無事成功した。
