Jan 12, 2014
テーマ： しんくぱっど(1186)
カテゴリ： X40 X41 X41t
正常動作する液晶を取り付けたのに、バックライトが点灯しないジャンク状態のX40(2371-KJ8)、その原因はなに？
※うっすらと表示されているがバックライトが点灯しないX40。液晶に問題なかったのだが…。

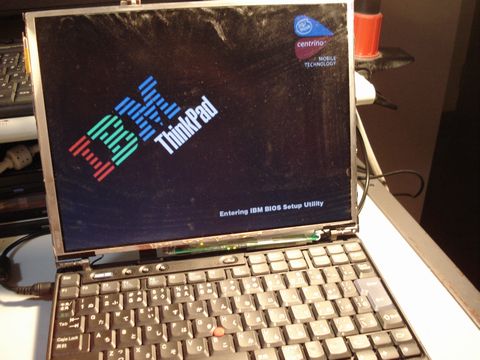

※この液晶、別のX40で正常にバックライトが点灯することが確認できている。
液晶が正常なのだから、その原因はX40本体にあると考えていたが、ネットで調べてみると、バックライト切れやインバータの劣化の報告はいくつもあるが、本体側の障害の話は見当たらなかった。
そこでまさかとは思ったが、もしかしてインバータに何らかの障害が出始めているのではと思い、一応確認の意味でインバータを取り出してみることにした。ただ、すべて分解するのはたいへんなので、X40上半身の液晶フレームカバーを取り外して、インバータを抜き取る方法にした。

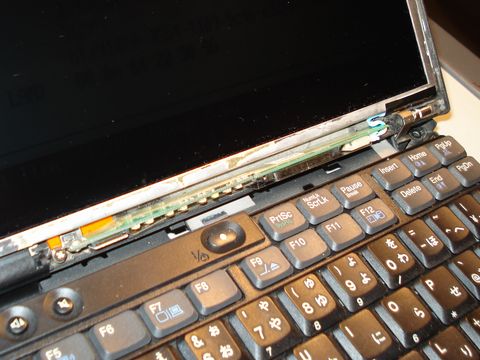

※液晶フレームカバーを取り外すと、下部にインバータを配置されている。

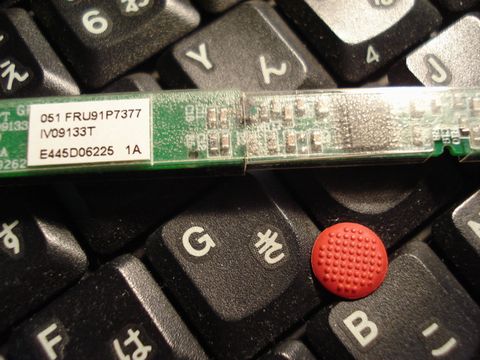

※取り出した、インバータは「FRU：91P7377」これが原因だとちょっと面倒だ。
しかし、取り外す際、インバータのバックライト側のコネクタの差込が甘いことに気がついた。
もしかして、それが障害の原因？

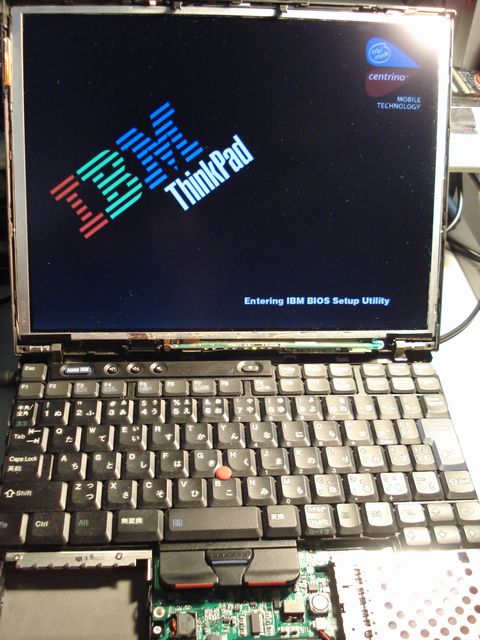

※バックライト側のコネクタを挿し直すとしっかり復活してしまったX40。
「なあんだ！こんなことか！」
これは、液晶ユニットを移植してトップカバーに収める際、インバータを動かしたことでバックライトコネクタが抜けかかってしまったのが原因ではないかと推測される。
まあとにかく、これで無事２台中１台を復活させることができたことになる。

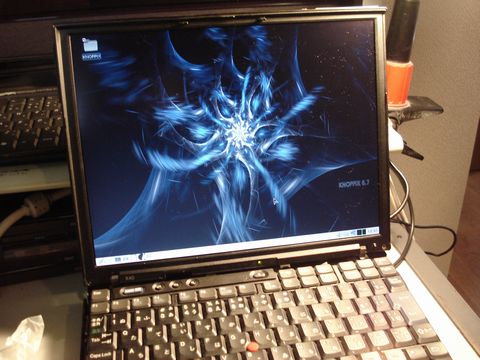

動作確認は、hdd不足なので、cdからKnoppixを起動させて確認した。

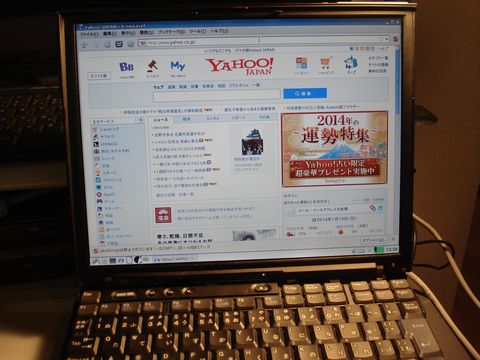

※有線LANを使ってYAHOOにアクセスしたところ。動作には問題ないみたいだ。
今回の教訓。
「ぜったいに違うと思っても、一度確かめてみることが大切」
ということだろうか…。
※うっすらと表示されているがバックライトが点灯しないX40。液晶に問題なかったのだが…。
※この液晶、別のX40で正常にバックライトが点灯することが確認できている。
液晶が正常なのだから、その原因はX40本体にあると考えていたが、ネットで調べてみると、バックライト切れやインバータの劣化の報告はいくつもあるが、本体側の障害の話は見当たらなかった。
そこでまさかとは思ったが、もしかしてインバータに何らかの障害が出始めているのではと思い、一応確認の意味でインバータを取り出してみることにした。ただ、すべて分解するのはたいへんなので、X40上半身の液晶フレームカバーを取り外して、インバータを抜き取る方法にした。
※液晶フレームカバーを取り外すと、下部にインバータを配置されている。
※取り出した、インバータは「FRU：91P7377」これが原因だとちょっと面倒だ。
しかし、取り外す際、インバータのバックライト側のコネクタの差込が甘いことに気がついた。
もしかして、それが障害の原因？
※バックライト側のコネクタを挿し直すとしっかり復活してしまったX40。
「なあんだ！こんなことか！」
これは、液晶ユニットを移植してトップカバーに収める際、インバータを動かしたことでバックライトコネクタが抜けかかってしまったのが原因ではないかと推測される。
まあとにかく、これで無事２台中１台を復活させることができたことになる。
動作確認は、hdd不足なので、cdからKnoppixを起動させて確認した。
※有線LANを使ってYAHOOにアクセスしたところ。動作には問題ないみたいだ。
今回の教訓。
「ぜったいに違うと思っても、一度確かめてみることが大切」
ということだろうか…。
